Как выбрать вводной автомат для квартиры и частного дома

Подбор номинала автоматического выключателя по току и мощности нагрузки

Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:

1000 Вт / (220 В х 0,95) = 4,78 А

Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:

Мощность, кВт246810121416
Сила тока, А1020304050607080

Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):

Схема подключенияНоминалы автоматов по току
 10 А16 А20 А25 А32 А40 А50 А63 А
Однофазная, 220 В2,2 кВт3,5 кВт4,4 кВт5,5 кВт7,0 кВт8,8 кВт11 кВт14 кВт
Трёхфазная, 380 В6,6 кВт10,613,216,521,026,433,141,6

Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.

В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.

В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.

На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.

Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.

Вводной автомат для частного дома

Как рассчитать автомат по нагрузке?

Для того чтобы узнать какую мощность выдержит автоматический выключатель необходимо применить физическую формулу P=U*I. Мощность равна напряжение умножить на силу тока.

Пример: на какую мощность рассчитан автомат 16А? У нас в сети 220 Вольт умножаем на 16 А получаем 3520 Вт. То есть 3,5 кВт его номинальная нагрузка.

Мы также уже знаем про время токовые характеристики автомата. Из них можно сделать расчет.

При достижении потребляемой мощности в 3977 Вт (1,13*3520) автоматический выключатель не отключится вообще. Т.е. автомат с обозначением С 16 выдержит почти 4 кВт без проблем.

1,45*3520=5104 Вт — а при такой нагрузке он отключится менее чем за 1 час.

Шаг №10. Производитель

Здесь мы не будет советовать конкретный бренд, хороших фирм и так достаточно, и все они на слуху:

ABB

Schneider

Hager и т.п.

Самое главное в этом деле, чтобы все УЗО в вашем щитке были от одного производителя, а не представляли из себя союзную сборную.

На этом выбор можно считать завершенным. Когда вы определились с количеством, токами утечки, номинальным током и другими многочисленными параметрами, представленным в пошаговом чек-листе, можете смело идти в магазин и говорить продавцу конкретные характеристики требуемого аппарата защиты.

    Метки: выбор УЗО, номинальный ток УЗО, ток утечки УЗО, УЗО для квартиры, электромеханическое УЗО

Скачать

Для тех, кто интересуется темой глубже и основательней, выкладываю ГОСТ, в котором подробно расписаны все характеристики и терминология касательно автоматических выключателей.

В данный момент ГОСТ Р 50345-99 (МЭК 60898-95) (Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения) не действует, вместо него введен ГОСТ Р 50345-2010 (МЭК 60898-1:2003) (Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока). Его и выкладываю для скачивания:

• ГОСТ Р 50345-2010 / ГОСТ Р 50345-2010 (МЭК 60898-1:2003) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока. Настоящий стандарт распространяется на воздушные автоматические выключатели (далее – выключатели) для переменного тока для работы при частоте 50 или 60 Гц на номинальное напряжение (между фазами) не более 440 В, номинальный ток не более 125 А и номинальную отключающую способность не более 25000 А., pdf, 1.89 MB, скачан: 470 раз./• Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения / Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения: Справочное пособие. В справочном пособии изложены требования ГОСТ Р 50345-99 (МЭК 60898-95) к автоматическим выключателям бытового назначения, предназначенным для защиты от сверхтока, рассмотрена конструкция автоматических выключателей, даны характеристики и приведена их классификация. Разбираются ошибки, которые частично исправлены в новой версии ГОСТ Р 50345-2010, pdf, 7.17 MB, скачан: 307 раз./

Cтатья про ток КЗ, опубликованная в бумажном журнале “Электротехнический рынок”:

• Ток КЗ: размер имеет значение

А во второй части статьи мы рассмотрим конструкцию защитного автомата снаружи и изнутри, а также проведём его тестирование.

Установка вводного устройства в трехфазных сетях

Сеть на три фазы наиболее распространена в домах, где приготовление пищи производится не на газовых, а на электрических плитах. Для ее защиты используются вводные автоматы с тремя или четырьмя полюсами. Трехполюсный прибор при перегрузке или КЗ позволяет одновременно выключить все три фазы цепи. К каждой из его клемм подсоединяется отдельный фазный провод. На вопрос, подключается вводный автомат в трехфазной цепи до или после счетчика, отвечаем – подсоединение ВА производится так же, как и в однофазной сети, перед электросчетчиком. Чтобы исключить поражение людей током в результате утечки, в линию рекомендуется включить УЗО.

Какие бывают вводные автоматы по полюсам и как они используются – на следующем видео:

Четырехполюсные ВА используется в трехфазных электросетях значительно реже устройств с тремя полюсами. Устанавливают их, как правило, в четырехпроводных цепях. Основное отличие при его подключении от вышеописанного трехполюсника в том, что к четвертому полюсу подключается нейтральный провод. В остальном кабели распределяются так же, как и при подключении трехполюсного ВА. Гораздо чаще аппарат на 4 полюса используется для четырехфазного подсоединения, так как при аварийной ситуации на любой из веток он отключит подачу тока ко всем четырем.

Подключение счетчика в этом случае, как всегда, производится после вводного автомата.

Рабочий ток вычисляется следующим образом:

  • Считаем, сколько киловатт приходится на каждую из фаз, складывая мощность подключенных приборов (в кВт).
  • Полученную сумму умножаем на 1,52 (для сети с показателем рабочего напряжения 380 В) или на 4,55 (220 В).
  • Результат покажет, сколько Ампер составляет рабочий ток. Номинальное значение должно быть выше, поэтому нужно подбирать автомат по ближайшему показателю.

Так выбирается ВА в случае, когда на каждую фазу приходится равная нагрузка. Если же она неодинакова, высчитывать величину тока следует по наибольшему значению.

Количество выключателей

Число силовых цепей в квартире нужно узнать заранее, тогда и с количеством автоматов разобраться будет просто.

Силовой цепью в данном случае называют провод, который идёт в квартиру от электрического щита. К нему же подсоединены приборы, которые обозначены как потребители. Обычно в городских квартирах осветительные приборы соединяют с одной цепью, с другой идут розетки. По отдельному проводу получает каждый из приборов:

  • Посудомойки.
  • Водонагреватели.
  • Кондиционеры.

Значит, каждый из них включается в свою сеть.

Интересно. Современные стандарты говорят о необходимости подключать на каждую электроцепь свой выключатель, отдельный. На вводе проводов в квартиру должен стоять ещё один. Такие автоматы и обозначаются как вводные. Они не только защищают проводку, но и поддерживают функцию обесточивания квартиры. К примеру, при проведении электротехнических работ.

Внутреннее содержание

Устройство и принцип работы вводного автомата


Вводной автомат ограничивает потребляемую пользователями мощность

Монтируемый в распределительном шкафу входной автомат в первую очередь необходим для ограничения пользователя в потребляемой им полезной мощности. При превышении током величины, задаваемой этим прибором, он будет отключаться и полностью обесточивать квартиру или загородный дом. С учетом этого предназначения и надо рассматривать устройство вводного выключателя, а также принцип его работы и место размещения в пределах шкафа.

Он выполняет и основную свою функцию – отключает обслуживаемую линию при превышении током допустимого значения из-за аварийного перегруза или короткого замыкания. Но в этом своем назначении он используется как вторая ступень групповой защиты. Первым должен сработать линейный прибор, установленный непосредственно в поврежденной цепи.

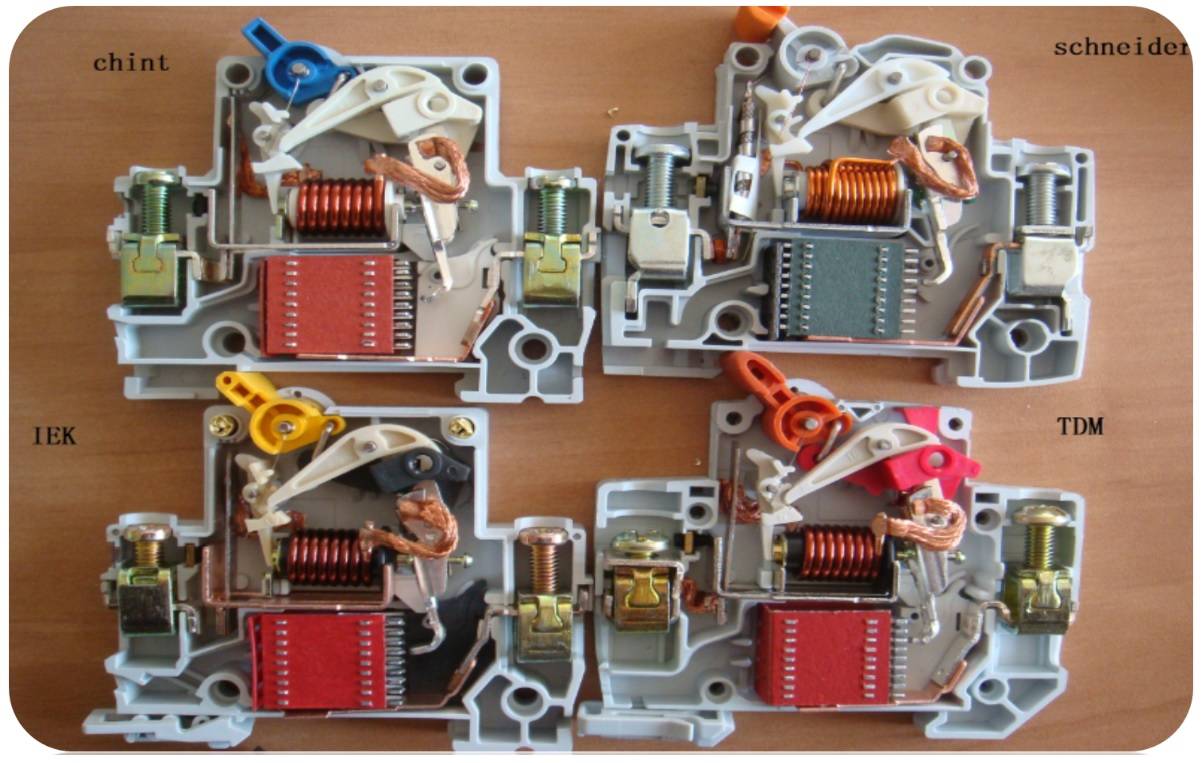

Подобно всем другим автоматическим выключателям (АВ) монтируемое на входе в дом устройство состоит из следующих обязательных узлов и деталей:

  • Корпуса с набором контактных соединителей.
  • Исполнительных модулей, обеспечивающих его срабатывание.
  • Соединительных шин и элементов крепления в распределительном шкафу.


В любых устройствах этого класса (включая приборы, используемые для ввода) в качестве исполнительных модулей применяются два коммутирующих элемента, называемых расцепителями. Один из них, относящийся к механизмам теплового действия, оформлен в виде биметаллической пластины, а другой – как электромагнитное реле максимального тока. Первый отключающий узел срабатывает при длительном превышении током в защищаемой линии своего номинального значения. Электромагнитный расцепитель вступает в действие при появлении короткого замыкания в данной цепи. Величины токов срабатывания, а также присущие этим приборам временные задержки определяются их времятоковыми характеристиками.

Таким образом он обеспечивает совместимость двух разнородных по структуре металлов, непосредственное соединение которых в виде скрутки, например, недопустимо. Оно чревато окислением обеих проводящих материалов и последующим нарушением контакта. А это приводит обычно к нагреву места соединения и постепенному его разрушению.

Вводный автомат традиционно устанавливается непосредственно перед электросчетчиком, что позволяет учитывать все внутренние потребители, а также регистрировать отсутствие подключения к кабелю питающей линии. Второй случай – когда квартира совсем обесточена и счетчик полностью отключен от электросети.

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) – вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

  • Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
  • Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

  • Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
  • Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
  • Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Автоматы разбиты на три подгруппы В, С, D:

  • В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
  • С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
  • D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

Характеристики АВ

  1. МА – отсутствие теплового расцепления. Если к нагрузке типа электродвигателя подключено токовое реле, то здесь требуется только автомат с функцией защиты от короткого замыкания.
  2. А – срабатывание теплового расцепителя при превышении номинального тока в 1,3 раза. Здесь время отключения может затянуться до 1 часа. Токовое расцепление настроено на отключение при превышении номинального значения в 2 раза со скоростью 0,05 сек. Если в этом случае соленоид не успеет сработать, действует тепловая защита, отключающая цепь через 20-30 сек. С характеристикой А устанавливаются автоматы для схем, содержащих полупроводниковые детали, выходящие из строя при небольших скачках тока. Для электронных устройств также применяются автоматы Z, у которых срабатывание происходит при двукратном превышении тока.
  3. В – электромагнит срабатывает при увеличении тока в 3 раза по отношению к номинальному за 0,015 сек, а тепловой расцепитель – через 4-5 сек. Автоматы с характеристикой В применяются в сетях с небольшими пусковыми токами, например, осветительных.
  4. С – наиболее распространенная характеристика, когда срабатывание обеих защит происходит при пятикратном увеличении номинального тока. В бытовых электрощитах устанавливаются такие автоматы, допускающие умеренные токи пуска оборудования.

Почему выбивает автомат в щитке

В промышленности применяются автоматы D и K, предназначенные для нагрузок с большими пусковыми токами. Если для частного дома используются мощные электродвигатели или электрический котел, может понадобиться аппарат марки D.

Двухполюсные вводные автоматы

Монтаж вводных устройств с двумя полюсами распространен в типовых современных квартирах. В однофазных сетях перед электросчетчиком чаще всего устанавливаются приборы с номиналом тока 25, 32 или 50 Ампер. Автомат на 50 А способен выдерживать наибольшую нагрузку, но это не значит, что он лучше других – величина тока, которую способен выдержать ВА, должна соответствовать расчетной.

Конструктивно устройство ввода на два полюса представляет собой пару совмещенных однополюсников с общей блокировкой, а также с единым рычагом управления. Это обусловлено тем, что требованиями ПУЭ запрещено разрывать нейтральный контур.

При ответе на часто задаваемый вопрос: можно ли устанавливать не двухполюсный автомат ввода, а два однополюсных – вновь обращаемся к Правилам устройства электроустановок. Требованиями этого документа такая процедура запрещается.

Монтаж защитных аппаратов с двумя полюсами производится как в старых жилых домах, в проводке которых заземление, как правило, не предусмотрено, так и в новых. Это обусловлено тем, что если подключение вводного автомата производится человеком, не имеющим квалификации, или неопытным электриком, то имеется риск неверного подсоединения. Если перепутать кабели, то при отключении прибора защиты может получиться так, что будет обесточена не вся проводка в квартире, а лишь одна из ее ветвей, что может привести к поражению электричеством во время работы.

При подключении вводного двухполюсника к нему подсоединяется фаза, идущая затем на счетчик, а после него – на УЗО. Затем происходит распределение ее на пакетники. Нулевой кабель подсоединяется ко второму полюсу, от него – на электросчетчик, а затем – на устройство защитного отключения каждой из веток проводки. Заземляющий кабель, минуя двухполюсник, подключается к шине РЕ, от которой идет к устройствам, установленным в помещении. Если ВА подключен таким образом, то его срабатывание будет происходить как на вводной линии, так и на отдельной ветви, если автоматический выключатель, ответственный за защиту последней, пришел в негодность.

Выбор ВА

Выбор устройства производится по нескольким параметрам:

  1. Номинальный ток. Его превышение приведет к срабатыванию автомата от перегрузки. Подборка номинального тока производится по сечению подключенной проводки. Для нее определяют допустимый максимальный ток, а затем выбирают номинальный для автомата, предварительно уменьшив его на 10-15%, приводя к стандартному ряду в сторону уменьшения.
  2. Максимальный ток КЗ. Автомат выбирается по ПКС, которая должна быть равна ему или превышать. Если максимальный ток КЗ составляет 4500 А, подбирается автомат на 4,5 кА. Класс коммутации подбирается для освещения – В (Iпуск>Iном в 3-5 раз), для мощных нагрузок типа отопительного котла – С (Iпуск>Iном в 5-10 раз), для трехфазного двигателя большого станка или сварочного аппарата – D (Iпуск>Iном в 10-12 раз). Тогда защита будет надежной, без ложных срабатываний.
  3. Установленная мощность.
  4. Режим нейтрали – тип заземления. В большинстве случаев он представляет собой систему TN с разными вариантами (TN-C, TN-C-S, TN-S),
  5. Величина линейного напряжения.
  6. Частота тока.
  7. Селективность. Номиналы автоматов подбираются по распределению нагрузок в линиях, например, автомат ввода – 40 А, электроплита – 32 А, другие мощные нагрузки – 25 А, освещение – 10 А, розетки – 10 А.
  8. Схема питания. Автомат подбирается по количеству фаз: одно,- или двухполюсный для однофазной сети, трех,- или четырехполюсный для трехфазной.
  9. Изготовитель. С целью повышения степени безопасности, автомат выбирается у известных производителей и в специализированных магазинах.

Количество полюсов для трехфазной сети равно четырем. При наличии только трехфазных нагрузок со схемой подключения треугольником, можно использовать трехполюсный автомат.

Выключатель на вводе должен отключать фазы и рабочий ноль, так как в случае утечки на одной из фаз на ноль существует вероятность удара током.

Трехполюсный автомат можно применять для однофазной сети: фаза и ноль подключаются к двум клеммам, а третья останется свободной.

Выбор вводного автомата в зависимости от типа заземления:

  1. Система TN-S: подводящие нулевые защитный и рабочий провода разделены от подстанции до потребителя (рис. а ниже). Чтобы одновременно отключить фазы и ноль применяются двухполюсные или четырехполюсные вводные автоматы (в зависимости от количества фаз на вводе). Если они с одним или тремя полюсами, нейтраль проводится отдельно от автоматов.
  2. Система TN-С: подводящие нулевые защитный и рабочий провода совмещены и проходят до потребителя через общий проводник (рис. б). Автомат устанавливается однополюсный или трехполюсный на фазные проводники, а ноль вводится через счетчик на шину N.

Схемы распространенных типов заземлений

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

  • Простая одноуровневая схема с одним прибором защиты.
  • Одноуровневая схема с несколькими приборами защиты.
  • Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

  • Для стиральной машины — 2300/220 = 10.5 А
  • Для бойлера — 1600/220 = 7.3 А
  • Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт2.23.55.578.813.817.622
Тип УЗО на 10-300 мА10 А16 А25 А32 А40 А64 А80 А100 А

Критерии выбора устройства для дома

Вычисляется общая мощность, P = 2200+600+250+350+100+400+800 = 4700 ватт. Пусть сеть используется однофазная, с величиной напряжения 220 вольт. Максимальная сила тока будет равна Imax = 4500/220 = 21 ампер. Таким образом, нужен автомат с величиной номинального тока 25 A. Когда выбирается трёхфазный вводной автомат для частного дома, сколько ампер понадобится при использовании сети 380 вольт вычисляется аналогично. Для примера выше Imax = 4500/380 = 11 ампер. Автомат выбирается на 13 А.

Вводный автомат выбирается больше, чем полученное значение, так как если выбрать c меньшей величиной, то при включении дополнительного устройства выключатель разорвёт электрическую цепь. Следует учитывать, что оборудование, использующее в своей работе двигатели, в момент включения потребляет пиковую мощность.

Если в качестве вводного выключателя используется дифференциальный автомат, то потребуется ещё выбрать значение номинального тока утечки. Оно выбирается в диапазоне 100—300 mA. Если выбрать меньше, возможны ложные срабатывания.

Следующим этапом будет выбор количества полюсов и токовой характеристики. С количеством полюсов всё просто: если линия двухпроводная на 220 вольт, ставится двухполюсный, а когда электрическая линия имеет два фазовых провода и её значение 380 вольт, то трёхполюсный. На токовую характеристику влияет длина линии, т. е. расстояние от выключателя до максимально удалённой розетки или осветительного прибора. Сам расчёт сложный, но учитывая, что в квартирах и частных домах длина линии не превышает 300 метров, выбирается вводное устройство всегда с характеристикой C.

Наиболее популярными производителями, зарекомендовавшими себя по всему миру и выпускающие качественные устройства, являются ABB, Legrand, Schneider Electric, Siemens, Moeller.

Вводной автомат

Внутренняя электропроводка включает в себя различные элементы, каждый из которых решает свою задачу. Одним из самых важных является вводной автомат – аппарат коммутации, устанавливаемый перед счетчиком, который позволяет автоматически обесточить линию при аварийной ситуации, а также при необходимости ремонта проводки. В соответствии с требованиями ПУЭ, установка этого прибора является обязательной, и эксплуатация проводки, не оснащенной им, не допускается. В этой статье мы расскажем о том, что такое вводной автоматический выключатель, как выбрать это устройство и как производится расчет вводных автоматов для частного дома или квартиры.
