Советы
Монтаж системы, работающей на электричестве или газовом топливе, должен производиться только специалистами с соответствующим допуском. Следует понимать, что в зоне риска находится весь дом в целом. Монтаж без соблюдения особой техники безопасности и без достаточного опыта проведения подобных работ чреват авариями и в лучшем случае выходом из строя всей системы, а в худшем – взрывом и пожаром.
Каждому полезно знать о некоторых нюансах установки, чтобы иметь возможность контролировать процесс работы мастеров.
- Агрегаты, работающие от электричества, имеют повышенную мощность. Для их подключения необходима трехфазная линия. Об этом стоит позаботиться заранее, доверив проведение работ с таким напряжение квалифицированному электрику.
- Трубы для магистральной разводки должны быть выполнены только из нержавеющей стали, так как полимеры не выдерживают высоких температур. Стальные трубы по всему периметру следует обернуть теплоизоляционным материалом – эффект термоса способствует сохранению тепла, пока воздух проходит по трубам до нужной точки.
- Для водяного котла с циркуляцией горячей воды выбираются полипропиленовые трубы с соответствующей маркировкой, способные выдерживать максимальную температуру нагрева воды.
- Установка агрегатов, предполагающих переработку нагнетаемого воздуха, должна производиться на расстоянии не менее 30 см от стены. Чтобы вентилятор правильного функционировал, воздух должен иметь возможность свободно циркулировать вокруг прибора.
- Приборы, выходящие вентиляторами на улицу, в обязательном порядке должны быть оснащены защитными решетками. При случайном попадании мусора, веток или листвы в вентилятор оборудование выйдет из строя, поэтому наличие решеток лучше проверить заранее.
Важным условием для сохранения тепла является утепление стен дома. Проще всего об этом позаботиться на стадии проектирования дома, тогда можно спланировать стены в два кирпича или использовать хорошую древесину. Если же этот момент уже упущен, то стоит качественно заделать стены утеплительными материалами. Это позволит значительно сократить теплопотери, а значит ежедневно экономить на топливе и энергозатратах.
Обзор тепловентиляторов смотрите в видео ниже.
Основные разновидности
Описываемые обогреватели можно классифицировать по двум категориям:
- типу нагревательного элемента;
- расходу воздуха.
При необходимости небольших расходов воздуха традиционно применяется осевой вентилятор. Если же речь идет о более мощных отопительных системах, которые должны обслуживать обширные корпуса или комнаты, используются центробежные вентиляторы. В этом случае к фланцу теплообменника со свободной стороны фиксируется воздуховод, который распределяет тепло в одном помещении или целом сооружении.
Агрегат воздушно-отопительный, как было упомянуто выше, может подразделяться по типу теплообменников, они бывают:
- паровыми;
- водяными;
- электрическими.
Область использования электрических нагревателей весьма ограничена, это обусловлено несколькими причинами. Первая из них выражена в недостатке электрической мощности на линии. Ведь для получения одного киловатта теплоты необходим один киловатт электроэнергии. Таким образом, для помещения, площадь которого составляет 500 м2, будет необходима мощность в 50 кВт. Мало сетей, которые рассчитаны на подачу такого объема энергии.
Еще одна сложность выражена в управлении нагревом, так как работа на максимуме требуется не всегда, а вот электрические агрегаты большой мощности не могут регулироваться плавно. Для этого необходимо дорогое электрооборудование. Это говорит о том, что производители довольно часто реализуют трех- или двухступенчатый нагрев. Такие агрегаты наиболее часто используются в комнатах со средними или небольшими размерами.
Воздухонагреватели: Воздушно-отопительные агрегаты, воздухонагревательные установки с водяными калориферами
Группа Компаний “ЕВРОМАШ”, имеющая многолетний опыт производства и поставок воздушно-отопительного оборудования, предлагает вниманию своих партнеров воздушные отопительные агрегаты.
Тепловой завод ЕВРОМАШ выпускает отопительные агрегаты АО2 в течении многих лет. Это простые конструктивно и проверенные временем обогреватели. На фотографии справа открытая площадка нашего производственного склада, на которой слева стоят агрегаты СТД-300П и правее – АО2 рядом с крышными вентиляторами ВКРМ.

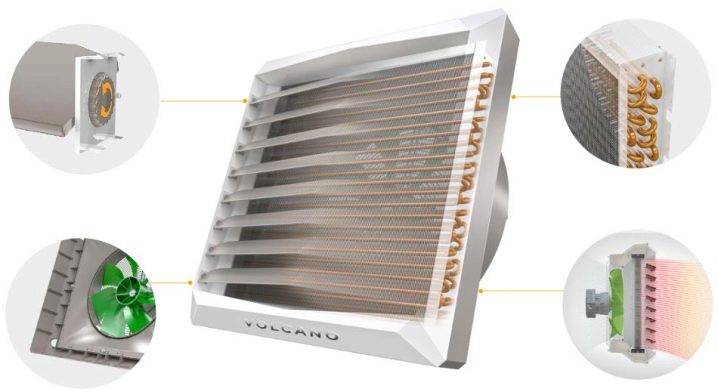

В свою очередь, представленные на фото ниже отопительные агрегаты VOLCANO (водяные тепловентиляторы) поставляются в сжатые сроки круглый год, вне зависимости от спроса, что достигается производителем за счет большого количества выпускаемых аппаратов. Мы сотрудничаем с этим производителем также очень давно, его продукция полюбилась многим нашим потребителям, которые используют их для отопления производства, магазинов, торговых залов, оптовых и розничных складов, а также их любят применять сельскохозяйственные предприятия – для обогрева теплиц и поддержания микроклимата в овощехранилищах. Они многим нравятся еще и за привлекательный внешний вид, не портящий интерьер магазина или торгового зала, что выгодно отличает их от других отопительных агрегатов.
В регионах с умеренным и холодным климатом для использования производственных и промышленных помещений в холодное время года предприятиями используются воздушно-отопительные агрегаты (АВО). Такое оборудование может применяться не только для нужд промышленности или производства — его использование оправданно везде, где есть необходимость в качественном отоплении помещений большой площади.
С точки зрения конструкции воздушно-отопительные агрегаты представляют собой мощные, производительные вентиляторы, подающие прогретый воздух в помещения так, чтобы он равномерно распределялся по ним. Воздушно-отопительные агрегаты (АВО) в зависимости от модификации могут иметь различную мощность и, соответственно, различную производительность. Использование воздушно-отопительных агрегатов (АВО) позволяет прогревать помещения достаточно быстро, а также точно выдерживать заданную температуру в течение длительного времени.
Воздушно-тепловые агрегаты (АВО) являются достаточно надежным и долговечным оборудованием, способным полноценно функционировать в течение многих лет. Монтаж и эксплуатация воздушно-отопительных агрегатов (АВО) не представляют собой особой сложности, такое оборудование является нетребовательным в обслуживании и практически никогда не нуждается в ремонте.
особенности
Благодаря высокой прочности конструкции воздухонагревательные установки и отопительные агрегаты (такие, как представленный на фото справа отопительный агрегат АВП) способны работать даже в достаточно жестких условиях эксплуатации.
В настоящее время производится множество модификаций воздушно-отопительных агрегатов, что позволяет подбирать оборудование в точном соответствии с будущими условиями эксплуатации, а также всеми возможными требованиями к качеству, надежности и производительности.
Благодаря многолетнему производственному опыту и простоте конструкции, наши отопительные агрегаты отличаются надежностью и долговечностью в работе. Вы сможете ими пользоваться много лет без капитального ремонта.
Кроме того, у нас очень интересные цены и покупка отопительных агрегатов у нашего предприятия не вызовет у Вас больших финансовых трудностей.
назначение
Воздушно-тепловые агрегаты предназначены для воздушного отопления производственных помещений и зданий промышленного назначения с использованием в качестве теплоносителя перегретой воды (пара).
Отопительные агрегаты применяют в районах с умеренным и холодным климатом и размещают в помещениях с воздушной средой, содержащей пыли и другие твердые примеси не более 0,5 мг/м 3 , а также не содержащей липких веществ и волокнистых материалов.
В целом, отопительные агрегаты – это проверенный и надежный инструмент для отопления больших площадей, активно применяющийся во всем мире много лет.
Они нужны там, где затруднительно применять тепловые пушки или конвекторы и при этом есть доступная сетевая горячая вода, или, в случае применения отопительных агрегатов АО2, – перегретый пар.
Такой обогрев помещения – с помощью горячей воды или пара, значительно экономичнее, чем обогрев электричеством в виду его большой стоимости.
Обогрев помещения электричеством – это самый дорогой из имеющихся способов обогрева. Применение же для этих целей горячей воды позволяет значительно экономить на отоплении.
Критерии выбора
Существование различных конвекторных батарей вынуждает внимательно и даже скрупулезно выбирать их. Если ориентироваться на продукцию известных компаний, предпочтение стоит отдать товарам от Atlantic, Ballu, Electrolux. Менее востребованы, но довольно хороши по практическим качествам оказываются батареи марок Scoole, Timberk.
Из составных частей устройства особое внимание стоит уделить таким компонентам, как:
- нагревательный блок;
- управляющая автоматика;
- термостат;
- крепежные изделия.
Для газовых конвекторных батарей также важны используемые вентиляторы, клапаны и вытягивающие продукты сгорания каналы. Существуют модели, оснащенные колесами, которые легко передвигать в нужное место и затем возвращать обратно. Газовые конвекторы можно поставить по одному на комнату, обеспечив эффективное отопление. Служат они довольно долго и обогревают значительную территорию.
Электрические аппараты привлекательны в тех случаях, когда обязательно необходимо наличие программируемых режимов работы, тщательная регулировка термостата. Они быстро согреваются до необходимой температуры и хорошо защищены от перегрева при работе. Но кроме высокой платы за электроэнергию, есть и другие обстоятельства, которые исключают подобный выбор. Приобретать конвектор, работающий на электрическом токе, не стоит тем, кого раздражают щелчки термостата
С осторожностью следует подходить к таким моделям и всем, собирающимся купить привлекательный аппарат – дизайн иногда не слишком впечатляющий
Что касается водяных конвекторных батарей, они предпочтительны в:
- коридорах;
- оранжереях и зимних садах;
- местах, где не хватает пространства.
Но сэкономить такие устройства не дадут. Если некому и некогда будет ухаживать за ними, убирать пыль и грязь — они также окажутся непрактичны. Оптимален в любом случае окажется прибор, мощность которого составляет примерно 0,1 кВт на 1 кв. м.
Важно: если стены тонкие, сложены из материала высокой теплопроводности и не утеплены дополнительно, требуется увеличивать этот показатель на 50%. Недопустимо использование мощных электрических конвекторов (сильнее 2 кВт) в домах со старой алюминиевой проводкой
Мощность нагревателя в детскую, в отличие от гостиной и прихожей, должна быть с некоторым запасом
А вот когда прибор подбирается в офис, нужно несколько сокращать нагрев, чтобы сотрудникам и посетителям было комфортно. В кухни и комнаты для детей лучше всего приобретать настенные батареи, которые точно не будут опрокинуты и создадут минимум неудобств. В остальных комнатах допускается употребление напольных моделей, за исключением случаев, когда в доме есть домашние животные или маленькие дети. Те и другие обладают удивительной способностью попадать в неприятные истории
Мощность нагревателя в детскую, в отличие от гостиной и прихожей, должна быть с некоторым запасом. А вот когда прибор подбирается в офис, нужно несколько сокращать нагрев, чтобы сотрудникам и посетителям было комфортно. В кухни и комнаты для детей лучше всего приобретать настенные батареи, которые точно не будут опрокинуты и создадут минимум неудобств. В остальных комнатах допускается употребление напольных моделей, за исключением случаев, когда в доме есть домашние животные или маленькие дети. Те и другие обладают удивительной способностью попадать в неприятные истории.
Аппараты, которые оснащены воздушными прорезями сверху, лучше прогревают воздух. Но пыль на отопительном элементе будет скапливаться быстрее. При каждом запуске неизбежным станет «аромат» горелой органики. А если рядом расположены обои, мягкие декоративные панели, они будут выгорать и выцветать, может пересыхать быстро клей.
Виды
По разновидности используемого нагревательного элемента и способу нагрева воздуха агрегаты подразделяются на электро-, паро- и водяные установки. Для разогрева воздуха или пара, отправляемого по распределительным трубам, может быть использована энергия не только электричества. Работа водяных и паровых агрегатов часто осуществляется с помощью печей с твердым топливом или газовых котлов.
Электрические
Установка электрических агрегатов в частных домах рентабельна в локальном варианте. Потребляемая электроэнергия повлечет существенные траты, если ее распределять на всю площадь здания. По этой причине дешевле обустроить местный обогрев воздуха в определенной точке комнаты. Навесной или напольный электрический воздухонагреватель не будет занимать много места, а монтаж не потребует выполнения сложных работ. Установив агрегат на полу, стене или потолке достаточно включить его в элетророзетку. Единственная сложность организации такой системы – обязательная проводка вентиляционного отвода.
Водо- и паро-агрегаты
На сегодняшний день они являются самыми экономичными и эффективными системами отопления частных домов. По принципу работы они схожи с радиаторной системой отопления. В данном же варианте для воды или пара не нужно устанавливать дополнительные приспособления, так как встроенные элементы распределяют прогретый воздух по трубам и доставляют его к точкам выхода в помещении.
Преимущества воздушно-отопительных агрегатов
А чем, собственно, эти устройства лучше обычных электрических конвекторов или разводки водяных радиаторов по помещению?
- Скоростью нагрева помещения. Принудительный обдув теплообменника отберет у него гораздо больше тепла, чем конвекционные потоки.
- Равномерностью распределения тепла. Заслонки позволяют направить поток горячего воздуха в любом направлении. Конвекционные потоки поднимаются только вверх, в результате чего все тепло в помещении собирается под потолком.
- Экономичностью на фоне конвекционного отопления , вытекающей из того же равномерного распределения тепла. Чтобы температура внизу склада с 10-метровыми потолками достигла приемлемых — 16-18С, под потолком должно быть как минимум 30. При этом большая часть производимого тепла будет бесполезно рассеиваться через крышу.
. Что со стоимостью? Выгодна ли она?
Здесь мы наблюдаем рост рентабельности на фоне традиционного водяного отопления с ростом мощности устройства.
Простой пример: агрегат воздушного отопления АВО-42 стоит 12 000 рублей при тепловой мощности 12 КВт. Система водяного отопления с сопоставимой тепловой мощности обойдется примерно в ту же сумму без учета стоимости монтажа.
А вот цена устройства АВО-104 с тепловой мощностью 154 киловатта — всего 53 000, что уже как минимум вдвое дешевле затрат на трубы и радиаторы с аналогичной теплоотдачей.
Особенности монтажа и эксплуатации
Что полезно знать об этих устройствах?
- Практически все воздушно — отопительные электрические агрегаты имеют мощность больше 7 КВт. Они запитываются исключительно от 380 вольт. Подключить их своими руками может любой электрик с соответствующим допуском.
- Сечение проводки для подключения лучше рассчитывать, исходя из 8 ампер на один квадратный миллиметр. К примеру, устройство, потребляющее 24 киловатта, требует минимального сечения проводки 24000/380/8=7,89 мм2.
- Водяные воздушно-отопительные приборы подключаются только и исключительно стальными трубами. Желательно-оцинкованными: тогда вы не столкнетесь с проблемами коррозии и зарастания отложениями. Металлопластик и полимерные трубы не рассчитаны на перегретую воду с температурой 150-180 градусов.
При настенном монтаже нужно обеспечить свободный приток воздуха со стороны стены, оставив между ней и агрегатом расстояние не меньше 300 миллиметров.
Запрещено использование электрических нагревательных установок на территории складов, использующихся для хранения летучих, агрессивных и взрывоопасных веществ. Токопроводящая пыль (к примеру, графит или мелкие опилки при металлобработке) тоже опасны.
Для всех типов тепловентиляторных установок рекомендуется установка воздушного фильтра грубой очистки (если, конечно, он не является частью конструкции самого агрегата). Причина понятна: заклиненный любым посторонним предметом вентилятор в лучшем случае просто сгорит вследствие перегрева обмотки двигателя. В худшем же случае вслед за ним на свалку отправятся нагревательные элементы устройства.
Основные преимущества воздушно-отопительных агрегатов марки «Вулкан»
Если вам необходим отопительный агрегат, то вы можете рассмотреть в качестве варианта одну из вышеописанных моделей. Основными преимуществами данных устройств являются:
- высокая эффективность тепловентилятора;
- небольшие затраты на эксплуатацию;
- оптимальная дальность струи воздуха;
- пониженный уровень шума;
- большая тепловая мощность;
- полное регулирование технических параметров;
- простая и быстрая установка и монтаж.
С помощью данного оборудования вы сможете подогревать, а в дальнейшем поддерживать в автоматическом режиме нужный уровень температуры воздуха в помещении или здании. При этом теплоноситель будет нагреваться до отметки в 90 °С. Отопительный агрегат «Вулкан» не использует в своей работе воздушные массы извне, так как он предназначен для рециркуляции воздуха, который находится внутри здания.
В качестве дополнительной особенности можно выделить то, что агрегаты имеет способность перераспределять воздушные массы, это обеспечивается встроенными осевыми вентиляторами и направляющими решетками в виде жалюзи. С помощью последних потоки можно направить почти в любую часть сооружения или комнаты.
Принципы проектирования системы
При проектировании систем воздушного отопления учитывают множество важных факторов. Прежде всего, это потребность каждого отдельного помещения в тепле, а также потери тепла для каждой комнаты. Двери, окна, вентиляционные отверстия и прочие объекты способствуют тому, чтобы драгоценные килоджоули тепловой энергии уходили наружу.
Печь-булерьян – экономичный вариант нагревателя, который можно использовать для организации воздушного отопления. Отличным решением может стать и дровяная печь длительного горения
Важнейший момент – наличие качественного утепления здания. Если в доме стоят пластиковые окна, хорошие двери, а его фасад надежно утеплен, потери тепла будут меньше, а затраты на отопление удастся заметно сократить. Если речь идет о реконструкции здания, начать следует именно с проектирования утепления.
После того, как соотнесена потребность в тепловой энергии и ее затраты, рассчитывается мощность нагревательного оборудования и выбирают его тип. Затем просчитываются параметры потока горячего воздуха. Выполняют специальные аэродинамические расчеты, чтобы вычислить необходимые размеры воздуховодов.
На выходе из воздуховода устанавливают решетку-диффузор. Ее размеры и конфигурация могут отразиться на скорости перемещения воздушного потока
Предварительно рассчитать мощность оборудования можно, ориентируясь на следующие цифры: для обогрева каждых 10 кв. метров помещения понадобится около 0,7-0,8 кВт тепла. Это при условии, что дом качественно утеплен, иначе понадобится более мощное оборудование. Но полное проектирование и подробные расчеты лучше поручить опытному инженеру.
Неправильные расчеты могут сказаться на состоянии готовой системы очень печально. Для непрофессионально спроектированной системы воздушного отопления характерны такие проблемы, как частые поломки оборудования, перегрев воздуха в помещениях, перегрев оборудования, сквозняки, повышенный уровень шума.
Одновременно с проектированием системы воздушного отопления имеет смысл продумать и расстановку стационарных предметов мебели в доме. Приточные и вытяжные решетки должны располагаться в местах, удаленных от постоянного присутствия людей.
Они также не должны быть скрыты под шкафами, тумбами или другими объектами, которые затрудняют свободное перемещение воздушных масс.
В многоэтажном частном доме вытяжные решетки рекомендуется располагать таким образом, чтобы на верхних этажах остывший воздух отбирался в систему сверху, а на нижних этажах – снизу. Это обеспечит более равномерное распределение тепла по всем помещениям. Подробнее о том, как правильно произвести расчет воздушного отопления читайте в этом материале.
Обогреватели с водяными и паровыми теплообменниками
Сфера применения водяных теплообменников (иначе – калориферов) неограниченна. Примером воздушного агрегата малой мощности может служить фанкойл, представляющий собой часть системы кондиционирования частного дома. Правда, он служит как для обогрева, так и для охлаждения комнат, это зависит от температуры подаваемого к нему теплоносителя. Однако, принцип действия и конструкция фанкойла такие же, есть различия в исполнении и наличии дополнительных функций, например, фильтрования воздуха.
Один из самых распространенных аппаратов, применяющихся в зданиях любого назначения, — это отопительный агрегат Volcano. Эти местные отопительные приборы родом из Польши уже работают и продолжают устанавливаться на промышленных предприятиях всех стран постсоветского пространства. Зарекомендовали себя как надежное тепловое оборудование из средней ценовой категории. Технические характеристики модельного ряда Volcano представлены в таблице:
Аппараты, чьи корпуса сделаны из пластика, выделяются современным дизайном. Подключение к магистрали с теплоносителем осуществляется через двухходовой клапан, управляемый автоматикой, как показано на схеме:
Примером паровых обогревателей могут служить российские отопительные агрегаты АO 2. Хотя их теплообменники способны работать и на горячей воде, но тогда тепловая мощность на выходе будет меньше. Подобные системы внедряются на предприятиях, где пар производится для технологических нужд, а на отопление идет параллельно. Технические характеристики модельного ряда АО 2 можно узнать из таблицы:
По сравнению с «поляками» это более мощная серия аппаратов, особенно при подаче в калорифер пара. Это увеличивает эффективность работы воздушных отопителей, но и создает ряд трудностей, связанных опять же с регулированием нагрева, возвратом конденсата и сроком службы приборов и арматуры.
Основные технические данные
| Марка агрегата | Производительность по воздуху, м3/час | Тип калорифера и площадь поверхности нагрева, м2 | Тип вентилятора (кВт/мин-1) | Уровень звуковой мощности, ДБ | Тепло-производительность | |
| кКал/час | кВт | |||||

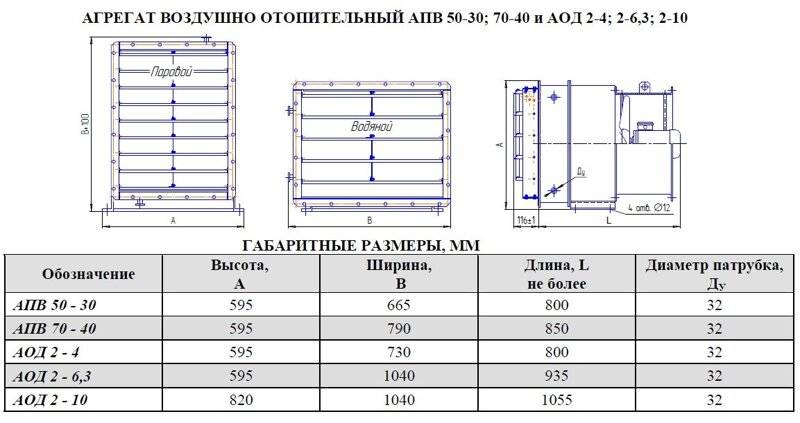

| АПВ 50-30 | 3000 | КВС-6П12,9 | ВО 06-300 -40,18/1500 | 88 | 32000 | 37,2 |
| АПВс 50-30 | 3000 | КС КС 3 – 6 12,9 | ВО 06-300 -4 0,18/1500 | 88 | 35600 | 41,3 |
| АПВс 50-30 | 3300 | КС КС 4 – 6 12,9 | ВО 06-300 -4 0,25/1500 | 88 | 47600 | 55,2 |
| АПВ 70-40 | 3760 | КВС-8П 19 | ВО 06-300 -4 0,25/1500 | 88 | 3900 | 45,2 |
| АО 2-4 | 3000 | КВБ-7П 21,2 | ВО 06-300 -4 0,18/1500 | 88 | 38400 | 45,2 |
| АО 2-4 | 3600 | КС КС 4 – 7 21,2 | ВО 06-300 -4 0,25/1500 | 88 | 38400 | 45,2 |
| АО 2-6,3 | 5850 | КВБ-9П 29,3 | ВО 06-300 -4 0,75/3000 | 99 | 59500 | 69,0 |
| АО 2-6,3 | 5850 | КС КС 4 – 9 29,3 | ВО 06-300 -4 0,75/3000 | 99 | 59500 | 69,0 |
| АО 2-10 | 9900 | КВБ-9П х ,5 43,9 | ВО 06-300 -6,3 1,1/1,5/1500 | 100 | 120700 | 140,0 |
| АО 2-10 | 9900 | КС КС 4-9 х ,5 43,9 | ВО 06-300 -6,3 1,1/1,5/1500 | 100 | 120700 | 140,0 |
| АО 2-20 | 19000 | КС КС 3-10(2) 56,2 | ВО 06-300 -8 3,0/1500 | 103 | 142200 | 165,0 |
| АО 2-25 | 24000 | КС КС 3-11 80,3 | ВО6-310 -8 3,0/1500 | 100 | 202500 | 235,0 |

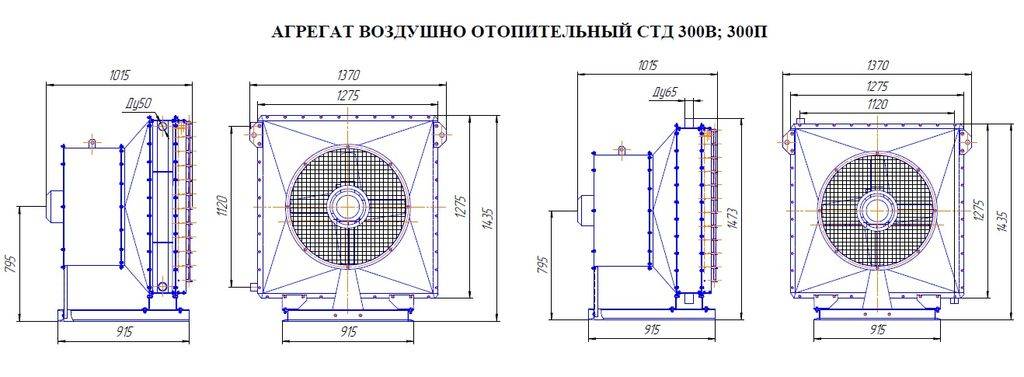

| СТД 300В | 23500 | КС КС 3-11 80,3 | ВО6-300-8 3,0/1500 | 91 | 297216 | 345,6 |
| СТД 300П | 24600 | КП3-Сн-1180,3 | ВО6-300-8 4,0/1500 | 99 | 232716 | 270,6 |
Заключение
Отопительный агрегат воздушного типа имеет множество преимуществ. Например, монтаж осуществляется довольно быстро, ведь оборудование требует подведения лишь двух труб: подачи и обратки. Данные агрегаты очень экономичны, что особенно заметно при сравнении с конвекционным отоплением. Всё дело в том, что подогретый воздух распределяется по зданию максимально равномерно. Если же более подробно рассматривать конвекционные системы, то при их работе тепло поднимается наверх, а снизу помещение остается прохладным.
При необходимости обогрева помещений внушительной площади не всегда целесообразно использовать традиционные водяные системы, в составе которых есть радиаторы. Такие проекты отличаются высокой материалоемкостью и не позволяют добиться нужного эффекта. При конвекции воздуха в свободном состоянии тепло будет устремляться наверх, тогда как снизу человек будет ощущать прохладу.
Агрегат воздушно-отопительный — совсем другое дело. Он работает по принципу принудительного нагнетания воздуха в определённом направлении. Для того чтобы ближе ознакомиться с таким оборудованием, необходимым изучить характеристики и основные разновидности таких приборов.
