Как выпустить воздух из системы отопления

Особенности и разновидности

Технические особенности автоматических кранов:

• длительность эксплуатации: 25-30 лет;
• максимальная температура воды и других неагрессивных жидкостей: не более 120 градусов;
• температура помещения: не более 60 градусов;
• давление: 10-12 атмосфер;
• резьбовое соединение: 1/2 или 3/4;
• тепловой агент: вода и неагрессивные жидкости.

Качество автоматических воздухоотводчиков должно отвечать всем требованиям ГОСТов и сертификатов качества. С каждым годом устройства автоматических клапанов для стравливания газов совершенствуются.

Современные производители стараются исключить неприятные моменты, которые могут возникнуть при эксплуатации воздухоотводчиков.

• Использование отражающих пластин на входном патрубке во избежание гидравлических ударов.
• Оснащение штуцерами для быстрого сбрасывания мелких пузырьков воздуха. Внизу резервуара располагается наполнитель, предназначенный для улавливания движущихся воздушных пузырьков.
• Оснащение радиаторной заглушки мини-клапаном.

В зависимости от способа изготовления, автоматические поплавковые воздухоотводчики могут быть представлены в нескольких видах.

С прямым патрубком или ручные.

Наиболее популярные устройства, так как их можно устанавливать практически повсеместно:

• На верхних торцах вертикальных стояков. Поскольку воздух стремится попасть наверх, установленный воздухоотводчик позволит сбросить газ с верхних точек контура.
• В состав группы безопасности нагревательного устройства. Группа безопасности находится на всасывающем теплопроводе после теплогенератора. Сюда входят также манометр для измерения давления и предохранительный обратный клапан. Автоматический кран призван удалять газовоздушную среду при повышении уровня в расширительном резервуаре. При грамотной обвязке оборудования можно отделить устройство отсекающим клапаном 1⁄2 и удалить жидкостную среду при помощи воздухосбрасывателя, по окончании всех работ можно заново заполнить систему теплоносителем.
• В насосных агрегатах циркуляционного типа для обеспечения стабильной работы. Насосное оборудование транспортирует только жидкие среды, а попадание воздушной массы в агрегат приведет к его остановке. Но благодаря автоматическому воздухоотводчику пар или воздух будет удален до попадания в насос.

• Угловые.
• Для радиаторов.

В закрытых отопительных системах часто бывает, что газовоздушные массы скапливаются в труднодоступных или удаленных местах. В том случае, когда обычные клапаны невозможно установить, так как труба с резьбой на конце располагается горизонтально, угловые автоматические воздухоотводчики станут оптимальным решением данной проблемы. Патрубок устройства повернут на 90 градусов, что позволяет подсоединить его к горизонтальной трубе. Следует знать, что угловые воздухоотводчики практически не отличаются от традиционных прямых воздухоотводчиков и могут устанавливаться вместо них.

Угловой воздухоотводчик монтировать не имеет смысла, так как существуют специальные воздухоотводчики автоматического типа. Такие устройства монтируются исключительно на радиаторах и имеют соответствующую резьбу. Также они предпочтительнее вместо ручных воздухоотводчиков на алюминиевых или биметаллических обогревателях, где сплав может взаимодействовать с теплоносителем. Во всех остальных ситуациях радиаторные автоматические клапаны устанавливаются по усмотрению хозяев. Обычные чугунные радиаторы в централизованной системе отопления оснащаются ручными клапанами Маевского и сливным элементом.

Для практичности и легкости очистки выпускаются поплавковые автоматические краны в комплекте с клапаном, который представляет самой малогабаритный переходник с патрубком лепесткового типа. Накрученный на резьбовое соединение переходник устанавливается до воздухосбрасывателя и необходим для возможности быстрого демонтажа и прочистки, а также замены. Подобными элементами оснащаются автоматические краны таких производителей, как Danfoss и Valtec.

Другие способы решения проблемы

Кроме использования чугунных батарей, оптимизировать ситуацию помогает введение в состав одноконтурной системы циркуляционного насоса. После этого температура в обогревающих контурах становится более равномерной, однако слишком длинные трубопроводы все равно приводят к его заметному остыванию.

Для сглаживания этого неприятного явления предлагаются два способа:

1. По мере удаления от котла рекомендуется увеличивать количество секций на радиаторах. Таким образом достигается увеличение их теплоотдающей площади: тепловая энергия в большем количестве начинает распространяться в помещениях, способствуя их равномерному нагреванию.
2. Перед тем, как проводить однотрубное отопление, необходимо продумать максимально рациональное расположение батарей в комнатах. Приборы с наибольшей мощностью лучше разместить в детских, спальнях и помещениях на холодной северной стороне. Далее магистраль ведут в гостиную и кухню. В конце контур находятся нежилые и подсобные помещения.

Благодаря этим мерам достигается некоторая компенсация недостатков однотрубной системы. В особенности это касается малоэтажных зданий площадью до 150 м². В таких случаях однотрубное отопление является самым экономичным вариантом.

Особенности удаления воздуха из систем отопления

Важный момент в «развоздушивании» системы – точное определение места, где скопился воздух. Исходя из этого, применяют тот или иной способ для его удаления.

В отопительных системах различных типов воздух способен скапливаться в двух местах – радиаторах и трубах. Пробки в трубах, как правило, создаются в удаленных стояках, где разница давлений подаваемого теплового носителя и поступающего обратно минимальна. В радиаторе воздух может собраться в верхней угловой части, расположенной напротив точки подсоединения подачи.

Перед тем, как приступить к работе, необходимо удостовериться, что все краны стояков и радиаторов находятся в открытом состоянии. В том случае, если стояк, расположенный у радиатора, имеет перемычку, соединяющую подачу и обратку минуя радиатор, то для начала требуется проверить именно это место. В том случае, если радиатор холодный, а перемычка нагрета, то воздух скопился в радиаторе.  А вот когда перемычка холодит руку, можно уверенно констатировать, что перестал функционировать весь стояк.

Когда такая перемычка отсутствует, необходимо сравнить температуру носителя на подаче и обратке. Когда оба значения одинаковы, то проблему можно искать с одинаковым успехом не только в стояке, но и в радиаторе. В подобной ситуации в первую очередь необходимо выполнить спуск воздуха с радиатора.

В том случае, когда подаваемая вода оказалась теплее, скопившийся воздух необходимо искать именно в радиаторе. Он будет причиной отказа всего стояка.

Из всех элементов системы отопления чаще всего воздух собирается именно в радиаторах. Как правило, спустив из них воздух, можно вернуть работоспособность всей отопительной сети.

Воздух из радиаторов удаляется двумя методами:

• через клапан либо отводчик,
• посредством перезапуска всей отопительной системы.

Если на верхней пробке радиатора имеется клапан, то удаление воздуха вполне можно выполнить самостоятельно. Для спуска следует взять ключ, который продается в комплекте с клапаном, и открыть ниппель. При наличии воздуха раздастся характерное шипение. Необходимо предусмотрительно приготовить тару, в которую польется вода.

Как только весь воздух выйдет, шипение прекратится, остается дождаться, когда из ниппеля покажется вода. При установке постоянного напора ниппель разрешается перекрывать – воздух удален полностью.

При отсутствии воздушных отводчиков отопительная система перезапускается.

Заполнение отопительного контура теплоносителем

Чтобы отопительная система работала правильно, ее следует промывать, а затем заново заполнять водой. Нередко именно на этом этапе в контур просачивается воздух. Это происходит из-за неправильных действий во время заполнения контура. В частности, воздух может быть захвачен слишком стремительным потоком воды, как упоминалось ранее.

Схема расширительного бака открытого отопительного контура позволяет составить представление о порядке заполнения такой системы теплоносителем после промывки

Кроме того, правильное заполнение контура способствует также более быстрому удалению той части воздушных масс, которые растворены в теплоносителе. Для начала имеет смысл рассмотреть пример заполнения открытой отопительной системы, в самой верхней точке которой расположен расширительный бак.

Заполнять теплоносителем такой контур следует, начиная с самой нижней его части. Для этих целей внизу в систему вмонтирован запорный кран, через который осуществляется подача водопроводной воды в систему.

В правильно устроенном расширительном баке имеется специальный патрубок, который защищает его от перелива.

На этот патрубок следует надеть шланг такой длины, чтобы его второй конец был выведен на участок и находился вне дома. Перед началом заполнения системы следует позаботиться об отопительном котле. Его на это время рекомендуется отключить от системы, чтобы не сработали защитные модули этого агрегата.

После того, как эти подготовительные мероприятия выполнены, можно начинать заполнение контура. Кран в нижней части контура, через который поступает водопроводная вода, открывают таким образом, чтобы вода заполняла трубы очень медленно.

Рекомендуемая скорость потока при заполнении должна быть примерно в три раза меньше, чем максимально возможная. Это значит, что кран следует отвернуть не полностью, а только на одну треть просвета трубы

Медленное заполнение продолжают до тех пор, пока вода не потечет через шланг перелива, выведенный наружу. После этого водопроводный кран следует закрыть. Теперь следует пройти по всей системе и на каждом радиаторе открыть кран Маевского, чтобы спустить воздух.

Затем можно снова подключить к отопительной системе котел. Эти краны также рекомендуется открывать очень медленно. В ходе заполнения котла теплоносителем можно услышать шипение, которое издает защитный клапан сброса воздуха.

Это нормальное явление. После этого в систему снова нужно долить воды все в таком же медленном темпе. Расширительный бак должен быть заполнен примерно на 60-70%.

После этого необходимо выполнить проверку работы отопительной системы. Котел включают и прогревают отопительную систему. Затем радиаторы и трубы исследуют, чтобы выявить места, где нагрев отсутствует или является недостаточным.

Недостаточный прогрев свидетельствует о наличии воздуха в батареях отопления, нужно снова провести его стравливание через краны Маевского. Если процедура заполнения отопительного контура теплоносителем прошла успешно, не стоит расслабляться.

Еще как минимум неделю работу системы следует внимательно контролировать, следить за уровнем воды в расширительном баке, а также проверять состояние труб и радиаторов. Это позволит оперативно устранить возникшие проблемы.

Подобным же образом осуществляют заполнение теплоносителем систем закрытого типа. Воду в систему тоже следует подавать с небольшой скоростью через специальный кран.

Выполнить заполнение отопительной системы закрытого типа рабочей жидкостью (теплоносителем) можно своими силами

Важно для этого вооружиться манометром. Но в таких системах важным моментом является контроль за давлением

Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар

Но в таких системах важным моментом является контроль за давлением. Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар.

Выполнять обе эти операции в одиночку затруднительно. Поэтому рекомендуется заполнение закрытого контура выполнять вместе с помощником. Пока один спускает воздух из радиаторов, его напарник контролирует уровень давления в системе и сразу же корректирует его. Совместная работа повысит качество выполнения этого типа работ и сократит их сроки.

Конструктивные особенности и принцип работы

Группа безопасности в системе отопления состоит из четырех основных деталей:

• латунный или стальной коллектор, оснащенный 4 резьбами внутреннего типа;
• предохраняющий клапан;
• манометр, функционирующий при давлении до 6 Бар;
• автоматизированный отводчик воздуха.

Принцип функционирования блока безопасности для системы отопления достаточно простой, каждая комплектующая деталь выполняет индивидуальную функцию для защиты устройства.

1. Манометр информирует пользователя о давлении при заполнении системы теплоносителем и включении котельного оборудования.
2. Предохранительный клапан создает оптимальные условия для работы всего устройства. Но что самое главное, он исключает вероятность взрыва теплогенератора при резком скачке потока.
3. Воздухоотводчик устраняет скопившийся воздух.
4. Коллектор служит соединительным веном, которое объединяет все элементы в единый аппарат — группу безопасности отопления.

Система безопасности для отопления монтируется независимо от разновидности используемого котельного оборудования. Будь то твердотопливный, дизельный или же газовый агрегат – устройство необходимо для отопительной магистрали с повышенным давлением.

ГБ включает манометр, предохранительный клапан и воздухоотводчик — это классическая схема, отвечающая за работоспособность всей системы

Нюансы установки

Котел – самый дорогой элемент и одновременно самая слабая часть во всей отопительной системе. Это обосновывается тем, что большинство модификаций предполагает функционирование при давлении до 3 Бар, когда пластиковые трубопроводы имеют максимальный предел 10, чугунные батареи – 7.

Данный фактор является первостепенной причиной, почему установка группы безопасности в закрытую систему отопления осуществляется на подающей трубе расположенной рядом с котлом. Устройство предохраняет агрегат от разрушительных последствий при резком повышении давления.

Порядок подключения группы безопастности

В рубашке котла образуется самый высокий температурный режим. Поэтому при перегреве теплоносителя испарения сначала будут собираться в данной детали. Чтобы расширяющий конденсат сразу выводился наружу, два выпускных клапана требуется монтировать возле теплогенератора.

ВИДЕО: Как работает система

Что советуют специалисты

Рекомендации специалистов, которые помогут в деле как правильно установить защитный блок на отопительной магистрали:

• монтировать прибор необходимо на трубе, выходящей из котла на расстоянии от него до 500 мм;
• на патрубке, соединяющем котельный агрегат и защитный блок для отопления закрытого типа, запрещается дополнительно устанавливать какие-либо детали — краны, вентили, информационные приборы и др.

Пример подключения к системе с твердотопливным котлом

• данный трубопровод должен состоять исключительно из прочного металла, пластиковые, металлопластиковые к применению не допускаются;
• подключать воздухоотводчик необходимо строго вертикально без уклонов в какую-либо сторону;
• предохранительный клапан требуется дополнить силиконовым шлангом, он опускается вниз в прозрачную емкость или просто на пол.

Пример закрытой системы отопления с индукционным котлом

Установка самодельной автоматики

Многие потребители задаются вопросом, можно ли экономить на приобретении группы безопасности. Специалисты не рекомендуют покупать бюджетные вариации устройств, поскольку от них будет завесить качество работы котла и всей отопительной магистрали при возникновении аварийной ситуации.

Устройство закрытой отопительной системы

Лучше отдать предпочтение проверенным брендам. Такие аппарата реализуются по достаточно высокой стоимости, к примеру, устройство Icma продается за 43-48 у.е. Сэкономить в данном случае можно купив отдельные запчасти и самостоятельно собрав прибор.

Об устройстве воздухоотводчика

Устройство автоматического и ручного воздухоотводчиков совпадают в главном – и в том и в другом существует канал, клапан, через который осуществляется выпуск воздуха из системы отопления, по тем или иным причинам попавший внутрь.

Автоматический воздухоотводчик

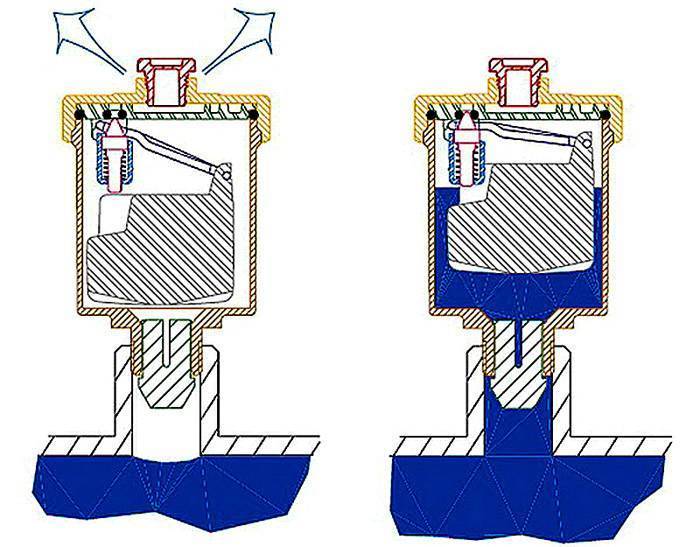

Его устройство показано на приведенном рисунке. Когда в системе нет воздуха, поплавок находится в верхнем положении и игольчатый клапан закрыт (правый рисунок). Когда появляется воздух, поплавок отпускается и через коромысло открывает клапан, что вызывает спуск воздуха из системы отопления.

Устройство автоматического воздухооводчика

После того, как он выйдет из системы, поплавок поднимается, вследствие чего игла закрывает клапан, и система работает в штатном режиме.

Ручной воздухоотводчик (кран Маевского)

Он устроен гораздо проще, но в его конструкции используется тот же принцип – игольчатый клапан перекрывает канал для выпуска воздуха. Все это показано на рисунке ниже

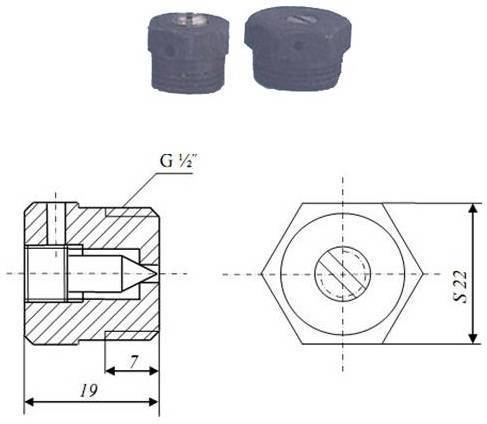

Строение крана Маевского

Когда вращается регулятор,  клапан спуска воздуха системы отопления открывается или закрывается, избавляя систему от скоплений воздуха или газов. Чаще всего подобные устройства ставятся на радиаторах.

Чем хороши насосные системы отопления

30 лет назад в частных домах было распространено так называемое паровое отопление, где использовался теплоноситель, циркулирующий по трубопроводам и батареям самотеком, а источником тепла служил газовый котел или дровяная печь. Насосы для перекачки воды применялись в только в сетях централизованного теплоснабжения. Когда появились более компактные агрегаты, то они перекочевали в частное домостроительство, поскольку давали следующие преимущества:

1. Выросла скорость движения теплоносителя. Тепло, вырабатываемое котлом, стало быстрее доставляться к радиаторам и передаваться в помещения.
2. Соответственно, процесс обогрева дома существенно ускорился.
3. Чем выше скорость протока, тем больше пропускная способность трубы. Значит, то же количество теплоты можно доставить в комнаты по магистралям меньшего диаметра. Проще говоря, трубопроводы стали вдвое меньше благодаря принудительной циркуляции воды от насоса, что дешевле и практичнее.
4. Магистрали теперь можно прокладывать с минимальным уклоном и делать сколь угодно сложные и протяженные схемы водяного отопления. Главное, — правильный подбор насосного агрегата по мощности и создаваемому давлению.
5. Бытовой циркуляционный насос для отопления сделал возможным организацию теплых полов и более эффективных закрытых систем, работающих под давлением.
6. Удалось убрать с глаз вездесущие трубы, проходящие по комнатам и не всегда гармонирующие с интерьером. Все чаще отопительные коммуникации прокладываются в стенах, под напольным покрытием и за подвесными (натяжными) потолками.

Примечание. Минимальный уклон 2—3 мм на 1 м трубопровода нужен для опорожнения сети в случае ремонта или обслуживания. Раньше его делали не менее 5 мм / 1 м. п.

У насосных систем есть и недостатки, куда без них. Это зависимость от электричества и его расход перекачивающим агрегатом в течение отопительного сезона. Поэтому при частых отключениях электроэнергии циркуляционный насос нужно устанавливать вместе с блоком бесперебойного питания либо подключать к электрогенератору. Второй недостаток не критичен, если правильно подобрать мощность аппарата, тогда и потребление электричества выйдет приемлемым.

Для справки. Ведущие производители отопительного оборудования, такие как Grundfos (Грундфос) или Wilo (Вило) разработали новые модели агрегатов, способные экономить электроэнергию. Например, если купить и поставить циркуляционный насос Alpfa2 от бренда Grundfos, то он будет автоматически менять производительность в зависимости от потребностей системы отопления. Правда, цена его стартует от 120 у. е.

Изделия нового поколения от Grundfos — модели Alpfa2 и Alpfa2L

Группа безопасности в системе отопления

Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой  набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления.

Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан.

• Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
• Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
• Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).

Как работает группа безопасности в системе отопления

Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.

Установка группы безопасности на отопление

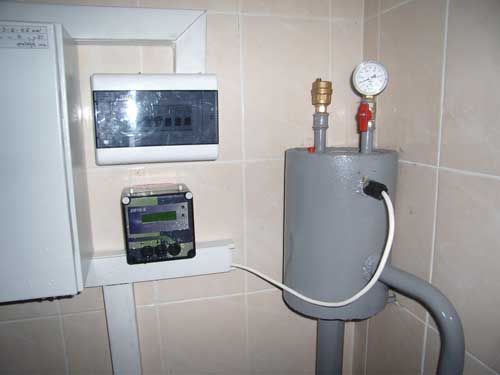

Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.

Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления.

На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.

Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.

• Радиаторы отопления
• Циркуляционный насос

ВЫВОД Группа безопасности в системе отопления, является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.

Виды автоматических воздухоотводчиков

Распространенные автоматические воздухоотводчики, различающиеся способом подключения:

1. прямой;
2. угловой;
3. радиаторный.

Устройства с прямым патрубком

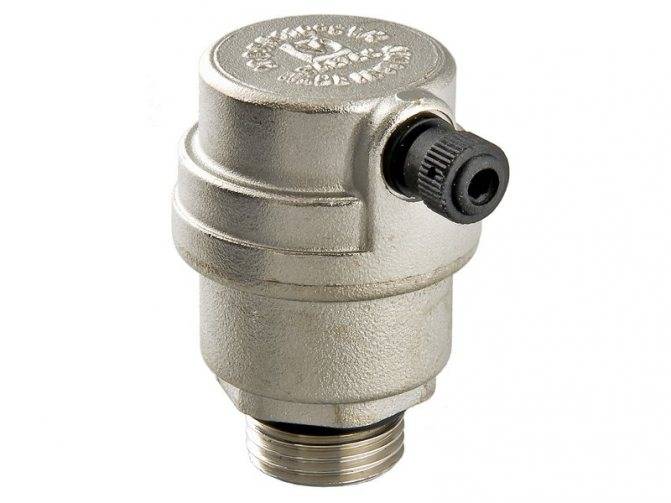

Автоматический воздухоотводчик Valtec VT.502 1-2НР Прямо подключаемые воздухоотводчики широко распространены. Устанавливают на радиаторах, коллекторах (гребенках) отопления, в группах безопасности отопительных котлов (рядом с манометром, предохранительным клапаном), в самых высоких участках трубопроводов (к примеру, где труба проходит над дверным или оконным проемом). Обязательно устанавливается на гидрострелки (гидротерморазделители).

Радиаторные и угловые модели

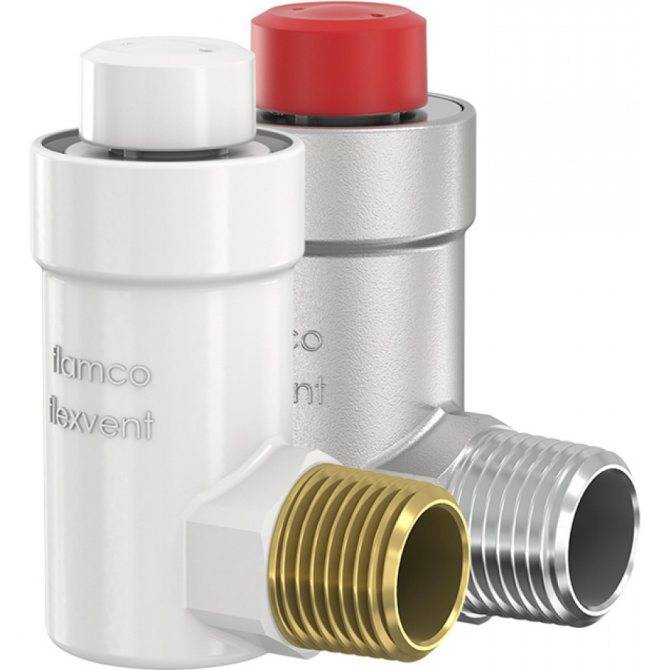

Автоматический поплавковый воздухоотводчик Flexvent Super float vent 1-2 Радиаторная разновидность воздухоотводчиков имеет резьбу аналогичную пробкам радиаторов отопления. Вместо них и ставятся стравливатели. Угловые модели клапанов часто заменяют краны Маевского, для упрощения обслуживания отопительной сети.

Технические параметры

Автоматический воздухоотводчик Flexvent H 1-2 Большинство воздухоотводных устройств имеют следующие технические параметры:

1. Период эксплуатации — не менее 25-30 лет.
2. Вид теплоносителя — чистая водопроводная вода.
3. Предельная температура теплоносителя — 120 градусов.
4. Предельная окружающая температура — 60 градусов.
5. Рабочее давление — до 10-12 атмосфер.
6. Используемая резьба — три четвертых или половина дюйма.

Принцип разделения теплоносителя и воздуха

Воздушные пузырьки, находящиеся в воде, не вступают с ней в реакцию, а создают механическую смесь, которая начинает распадаться на составляющие с того момента, как в потоке наступает замедление. Устройство, предназначенное для разделения, функционирует именно по данному принципу.

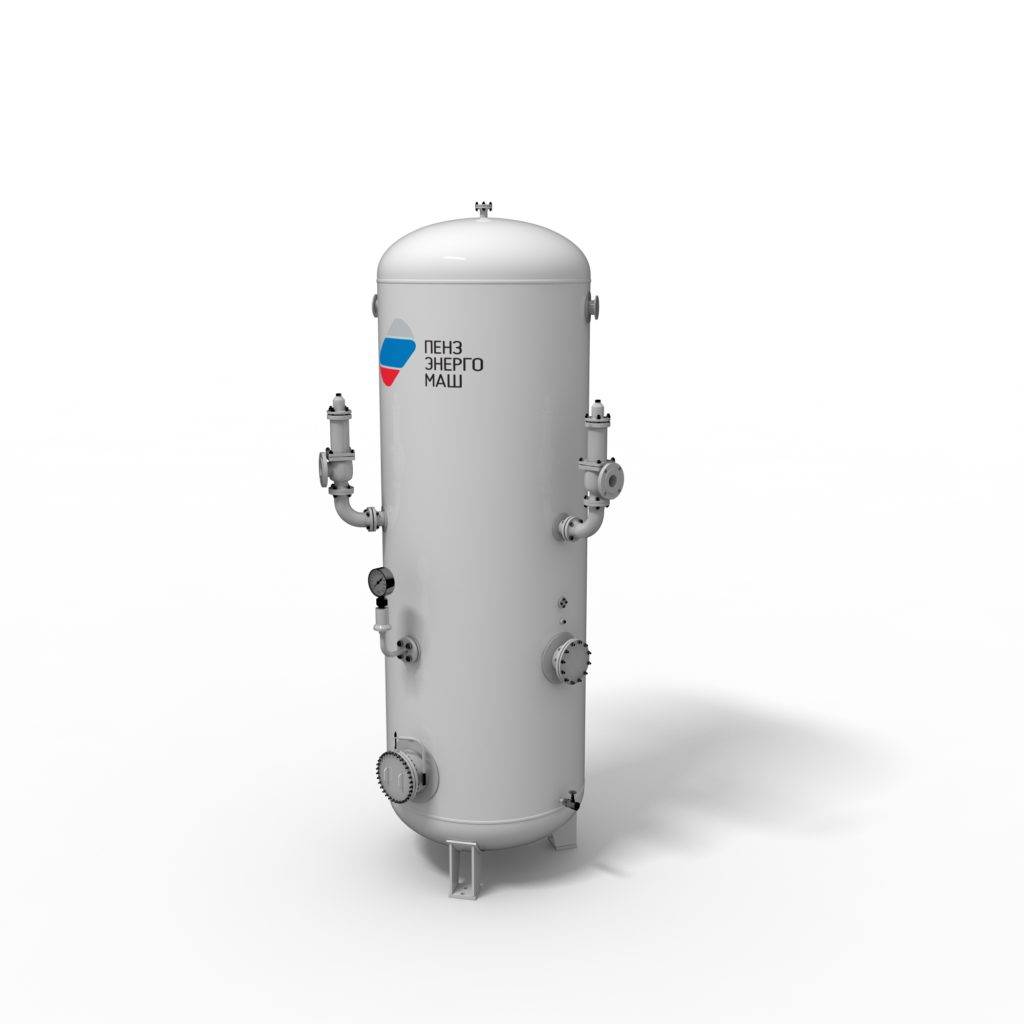

Вертикальный сепаратор

Для двухтрубной системы отопления рекомендуется применять вертикальный сепаратор. Устанавливают его в верхней точке основного стояка. Принцип действия основывается на гравитации: тепловой носитель, побуждаемый силой конвекции тепла либо работающим насосным агрегатом, начинает подниматься по стояку, расположенному вертикально. Дойдя до верхнего отрезка системы, вода замедляет свое движение до такой степени, что из нее начинают выделяться пузырьки воздуха.

Конструктивно вертикальный воздухосборник напоминает простую расширительную емкость. Для систем закрытого типа, не имеющих возможности сообщения с атмосферой, он считается дополнительным элементом к мембране, устанавливаемой, как правило, снизу, у котла. Его объем частично остается пустым, там и происходит накапливание воздуха. Верхние крышки герметичных баков имеют краны, через которые и осуществляется стравливание воздуха. Зачастую вместо таких кранов устанавливают спускные клапаны, работающие в автоматическом режиме.

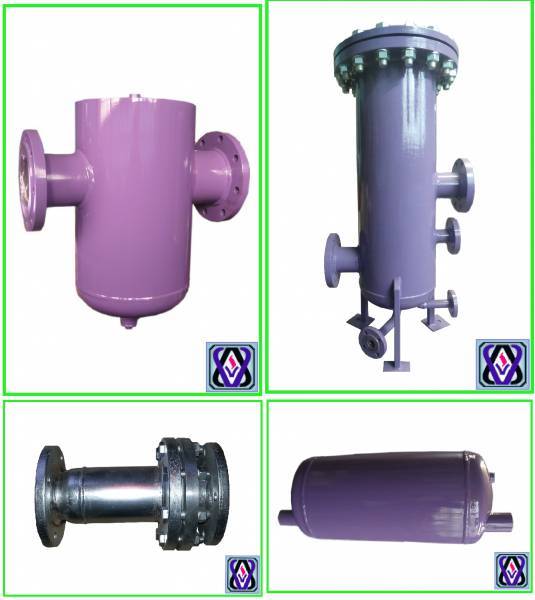

Горизонтальный сепаратор

В однотрубных системах, имеющих нижнюю разводку, следует монтировать сепараторы горизонтального типа. Принцип работы таких устройств основывается на гидродинамических законах: от изменения диаметра трубы в сторону увеличения скоростной режим потока уменьшается.

Основное отличие от вертикального типа состоит в том, что сепаратор полностью заполняется водой, и здесь проявляется его главный недостаток – воздушным массам нет места для скапливания. В самой верхней точке такого сепаратора имеется патрубок изогнутого типа, за что его часто называют «гусаком». Конец такого фигурного трубного элемента снабжен краном для спуска.

По своей сути все теплообменники представляют собой горизонтальные уловители пузырьков воздуха. Ход воды в них замедляется, и способствует этому не только увеличение объема, но и формы, придаваемые радиаторам, чтобы улучшить тепловую отдачу

Отсюда можно сделать вывод, что оснащение радиаторов кранами, через которые удаляется воздух, имеет немаловажное значение

Горизонтальный сепаратор

Если воздухосборник вертикальный размещают на самом верхнем участке системы отопления, то горизонтальный может быть вмонтирован в любой точке – до или после котла.

В случае, когда тепловой носитель перемещается под воздействием циркуляционного насоса, то сепаратор горизонтального типа рекомендуется устанавливать до котла. Силы агрегата для перекачки воды скорей всего окажется вполне достаточно, чтобы большую часть воздуха выдавить не только из магистральных труб, но и из радиаторов. Но здесь необходимо заметить, что водно-воздушная смесь для самого насоса может таить опасность.

Гравитационная циркуляция

В системах, где теплоноситель циркулирует естественным образом, нет механизмов, способствующих перемещению жидкости. Процесс осуществляется благодаря расширению нагретого теплоносителя. Чтобы схема такого типа эффективно работала, устанавливают разгонный стояк высотой 3,5 метра и более.

Магистраль в системе отопления с естественной циркуляцией жидкости имеет некоторые ограничения по длине, в частности она не должна превышать 30 метров. Следовательно, такое теплоснабжение может использоваться в небольших строениях, оптимальным вариантом в этом случае считаются дома, площадь которых  не превышает 60 м2. Высота дома и количество этажей также имеют большое значение при монтаже разгонного стояка. Следует учитывать еще один фактор, в системе отопления естественного циркуляционного типа теплоноситель должен нагреваться до определенной температуры, при низкотемпературном режиме необходимое давление не создается.

Схема с гравитационным движением жидкости имеет определенные возможности:

• Сочетание с системами теплого пола. В этом случае на водяном контуре, ведущем к нагревательным элементам, устанавливают циркуляционный насос. В остальном функционирование осуществляется в обычном режиме, не прекращаясь даже при отсутствии электроснабжения.
• Работа с бойлером. Установка прибора осуществляется в верхней части системы, но на более низком уровне, чем расположен расширительный бак. В некоторых случаях на бойлер устанавливают насос, чтобы он работал в бесперебойном режиме. Однако стоит понимать, что в такой ситуации система становится принудительной, что делает необходимым монтаж обратного клапана для предотвращения рециркуляции жидкости.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

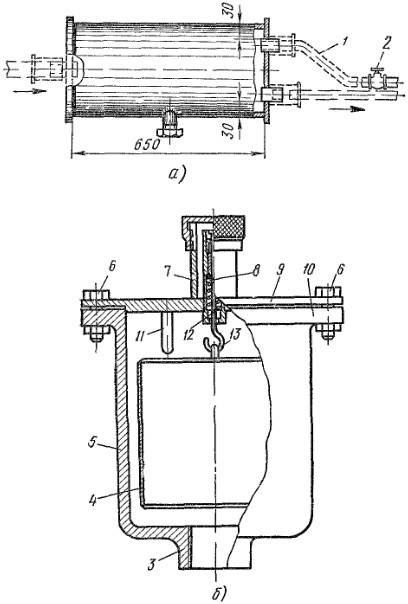

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

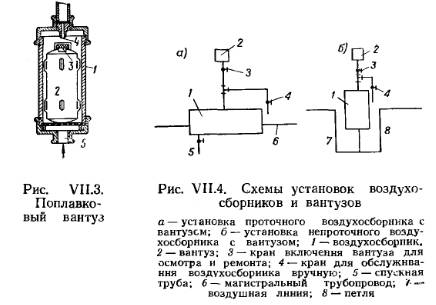

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

Конструктивное исполнение

Воздухоотводчики могут иметь разное исполнение, в первую очередь по форме – прямые, угловые, горизонтальные, вертикальные и т.д. По принципу действия они также могут различаться – шаровые или  игольчатые.

Но это уже, скажем так, отголоски прошедшего времени, когда не было таких надежных устройств. А сейчас нормой должно быть повсеместное использование воздухоотводчиков, причем вместе с предохранительными устройствами.

Воздухоотводчики необходимо признать таким же неотъемлемым элементом системы отопления, как радиатор или котел. Они позволяют поддерживать ее постоянно в рабочем состоянии, а также своевременно и без дополнительных затрат восстановить  работоспособность в случае образования воздушных пробок.
