Что же такое индукционный котел?
Индукционные системы отопления начали использовать в 80-х годах прошлого столетия на промышленных предприятиях. Бытовые же приборы появились только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако, принцип их работы остается неизменным.
Название данных отопительных систем и приборов уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы состоит в том, что если через проволоку достаточно большого диаметра в сечении, накрученную в виде катушки, пропустить переменный ток, то вокруг этой первичной обмотки создается мощное электромагнитное поле. Если в этом поле окажется проводник, то в нем будет наводиться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают расположенный в нем сердечник из сплава, обладающего магнитными свойствами, то получается своеобразный короткозамкнутый контур. И за счёт появления на нем блуждающих токов Фуко, происходит очень быстрый и сильный нагрев этого материала.
Простейшая схема принципа работы индукционного нагревателя
Такой принцип широко используется, например, в сталелитейной промышленности. Нашли ему применение и для быстрого и высокотемпературного нагрева воды. Понятно, что в качестве сердечника в этом случае будет выступать труба или иной канал, по которому циркулирует теплоноситель.
А самый доступный для понятия пример индукционного нагревателя представляет собой проволоку, намотанную на трубу, изготовленную из диэлектрика, которая будет изолировать магнитный сердечник, помещаемый в ее внутреннее пространство.
Проволочная катушка подключается к электропитанию и создает электромагнитное поле. В результате воздействия переменного электромагнитного поля металлический стержень-сердечник будет нагреваться, передавая тепло теплоносителю, который затем поступает в трубы и радиаторы отопительного контура. В качестве теплоносителя в автономных системах отопления может быть использовано масло, вода или этиленгликоль.
Вместо сердечника, в современных котлах для теплообмена задействован целый лабиринт каналов и труб. Их стенки, выполненные из ферримагнитного сплава, обеспечивают большую площадь контакта с водой и оттого — очень интенсивный нагрев циркулирующего по ним теплоносителя
Это, конечно, очень упрощенное объяснение. В индукционных котлах промышленного производства в теплообменный ферромагнитным сердечником может являться целый лабиринт труб или каналов, а нередко, например, в вихревых нагревателях, в этом процессе задействован и корпус прибора.

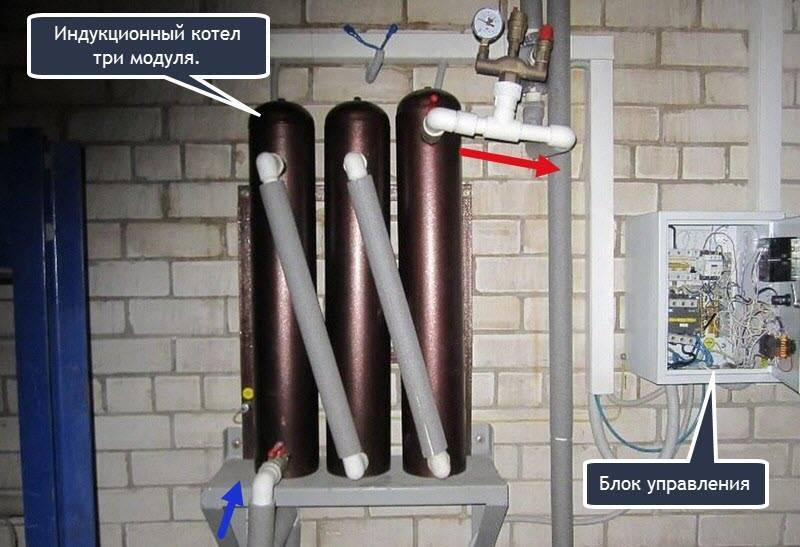

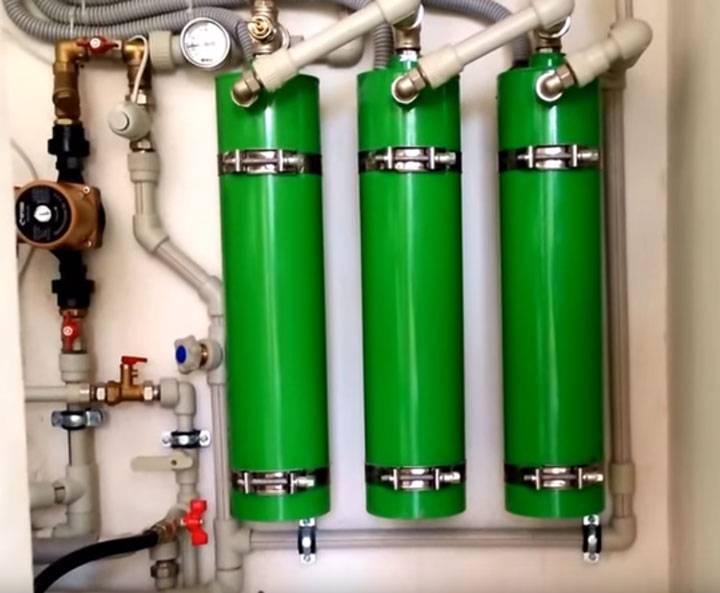

Один индукционный котел правильно выбранной мощности способен обеспечить нагретым теплоносителем несколько контуров разветвленной системы отопления. Естественно, при грамотной расстановке коллекторов и циркуляционных насосов.
В системах отопления небольшой протяженности теплоноситель, нагреваясь, будет подниматься вверх, и создавшегося естественного давления обычно бывает достаточно для его естественной циркуляции. Если же отопительная магистраль довольно длинная и разветвлённая, завязана на коллекторы с дальнейшим распределением потоков теплоносителя по отдельным контурам, то в систему устанавливают один или несколько циркуляционных насосов, так как без них требуемого перемещения теплоносителя будет добиться невозможно.
Вихревой индукционный нагреватель ВИН Полезное своими руками
Оказывается этот загадочный обогреватель ВИН устроен очень просто и его легко можно собрать прямо у себя дома. Рассмотрим вкратце принцип действия.
В основу работы таких нагревателей положен разогрев токопроводящих материалов токами Фуко, которые индуцируются высокочастотным магнитным полем. Полученная тепловая энергия забирается теплоносителем (вода, масло и т.п.) и используется, например, для обогрева помещения.
Как видите, ничего сложного. А теперь давайте посмотрим, как мне удалось реализовать все это на практике.
Чтобы не создавать ненужных сложностей, я решил использовать готовый высокочастотный сварочный инвертор с величиной сварочного тока 15А (у меня был образец с возможностью плавной регулировки тока). Можно взять, конечно, и помощнее. Все зависит от требуемой мощности обогревателя. Так как я всего лишь проводил эксперимент, то взял тот высокочастотный инвертор, который был в наличии.
В качестве материала, который будет нагреваться в высокочастотном поле, я решил использовать куски толстой стальной проволоки. Смог достать катанку диаметром 7 мм и покусал ее на отрезки примерно по 5 см. Если все делать на века и для себя, то можно раздобыть обрезки нержавейки, хотя если контур отопления будет всегда заполнен, то это необязательно. Даже обычное железо не будет ржаветь.
В качестве участка трубопровода, где вода будет разогреваться, я решил использовать толстую трубу из пластика. Внутренний диаметр надо выбрать чуть меньше, чем длина обрезков нашей проволоки. Крепим с одной стороны трубы переходник для соединения с остальной частью системы отопления, закладываем на дно металлическую сетку (чтобы куски катанки не проваливались дальше) и засыпаем внутрь нашу проволоку. Затем точно также закрываем свободный конец трубы вторым переходником. Насыпать надо столько проволочных обрезков, чтобы они там заняли все свободное пространство.
Теперь изготовим саму индукционную катушку: для этого просто обматываем середину нашей пластиковой трубы с обрезками катанки медным эмалированным проводом виток к витку (ПЭВ или подобным). Для моего инвертора достаточно будет 80-90 витков провода диаметром 1.5 мм.
Вот в общем-то и все. Осталось только включить наш девайс в разрыв контура отопления, залить все это дело водой, подключить к обмотке сварочный инвертор и включить насос (для обеспечения принудительной циркуляции воды в системе). Разумеется, крайне не рекомендуется включать инвертор без воды, так как в этом случае наша пластиковая труба гарантированно расплавится от разогретых кусочков проволоки внутри.
Таким образом я за считанные часы из подручных материалов смог собрать действующий вихре-индукционный нагреватель. Он, кстати, весьма экономичен — если верить тому, что говорят, его КПД достигает аж 98-99%!
На этом можно не останавливаться и, в целях дополнительного повышения КПД, организовать охлаждение нашего инвертора тем же теплоносителем из контура отопления. Правда, это имеет смысл лишь в том случае, если сама схема инвертора расположена вне отапливаемого помещения.
Можно также организовать автоматическую регулировку температуры. Для этого необходимо лишь раздобыть терморегулятор и включить его в разрыв линии питание инвертора, а датчик терморегулятора разместить в контролируемой зоне.
Делал все это давно, но пишу об этом только сейчас (по настоятельной просьбе одного товарища), поэтому никакого фотоотчета не будет. Скажу честно, что собрал я только сам нагреватель, никуда его не включал, ничего с помощью него не пытался отапливать. Да у меня и насоса-то не было. Я просто залил внутрь воды и включил устройство. Вода довольно быстро нагрелась до температуры кипения. Так что, как видите, описанная методика изготовления ВИН реально рабочая и в ней нет ничего сложного.
Устройство индукционного электрокотла
Устройство индукционного (инверторного) электрокотла, состоит из нескольких важных узлов, отвечающих за возбуждение электромагнитного поля и передачи тепла. Конструктивно, отопитель состоит из следующих элементов:
- Первичная и вторичная обмотка – электричество подается на первичную внутреннюю обмотку. Создаются вихревые потоки (токи Фуко), посредством которых, осуществляется воздействие на вторичную наружную обмотку.
- Сердечник – под воздействием вихревых потоков, начинает быстро нагреваться. Внутри устройства, расположена полость, по которой постоянно циркулирует теплоноситель. Равномерно прогреваясь, сердечник, передает тепло теплоносителю.
Такое устройство обеспечивает максимальное КПД, равное 99%. Индукционный электрокотёл имеет следующие преимущества:
- Использование инверторной технологии, дает необходимую интенсивность нагрева теплоносителя, предотвращая его перегрев и закипание. При этом, требуется создать условия для постоянной циркуляции жидкости внутри нагревающего элемента.
- Широкий диапазон рабочих температур. При необходимости, котел способен подключаться к энергосберегающим системам отопления, типа «теплые полы» или работать в режиме антизамерзания, поддерживая нагрев в пределах 10-15°С.
- Безопасность и эффективность – принципиальная электрическая схема, полностью исключает вероятность поражения электрическим током. Разогрев сердечника, происходит быстро, благодаря низкому уровню инерции. Используется меньшая температура нагрева теплообменника, чем в ТЭНовых котлах.
- Длительный срок службы инерционного электрокотла, варьируется от 40-60 лет. При этом, в течение всей эксплуатации, не потребуется менять нагревательный элемент.

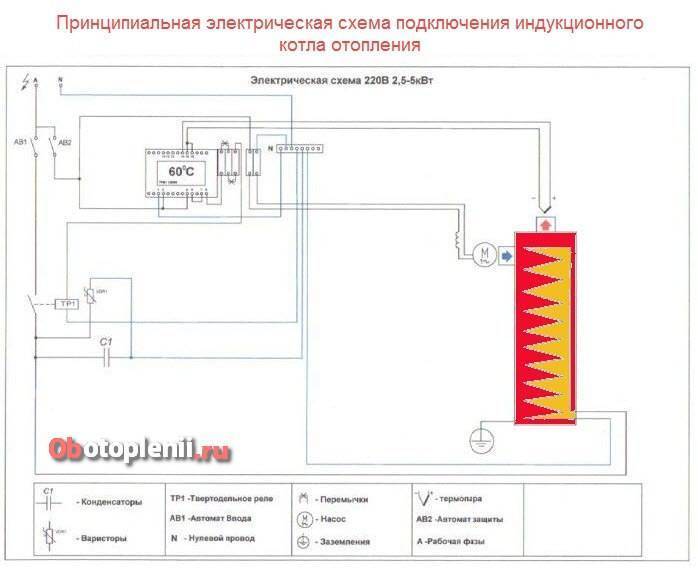

Электрическая схема высокочастотного инвертора индукционного котла отопления, настолько простая, что некоторые потребители, изготавливают ее своими руками. Самодельный котел, уступает заводскому в надежности и экономичности, но пользуется популярностью, благодаря минимальным затратам на его изготовление.
Чем отличаются индукционные котлы от ТЭНовых
Главное отличие индукционного котла от электрического ТЭНового, заключается в различном принципе нагрева теплоносителя:
- ТЭНовый котел – для нагрева, используется трубчатый нагреватель, со спиралью внутри, разогреваемой в результате замыкания электрической цепи. Сверху, нагревательный элемент заключен в оболочку из керамики или нержавеющей стали. Для нагрева теплоносителя, вырабатываемое тепло проходит через несколько стадий. Сначала разогревается спираль. Тепло передается нагревающей поверхности и только затем теплоносителю. При этом, наблюдаются большие теплопотери.
- Индукционный котел – в роли теплообменника, выступает полый ферромагнитный стержень, по которому циркулирует теплоноситель. Преимущества индукционных котлов перед обычными электрокотлами, заключаются в непосредственном подогреве жидкости системы отопления. Нагреваемый сердечник, сразу передает тепло.

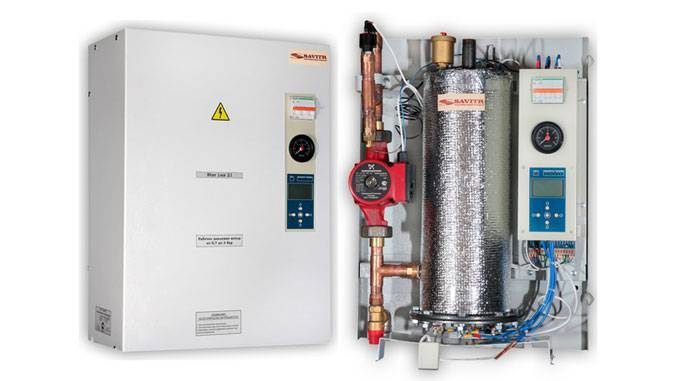

Бытовые индукционные электрокотлы для отопления частных домов, по сравнению с ТЭНовыми отопителями, имеют еще несколько преимуществ. Вихревые потоки приводят к тому, что сердечник постоянно вибрирует, что делает невозможным появление кальциевых отложений (являющихся главной причиной выхода из строя ТЭНовых котлов).
Теплопотери сведены к минимуму, по причине двойной теплоизоляции корпуса. В результате принципа работы и особенностей конструкции, система отопления с использованием электрического индукционного котла, отличается высоким КПД 98-99%.
ТЭНовые котлы, для отопления и горячего водоснабжения, используют два отдельных нагревательных элемента, работающих одновременно при открытии крана ГВС. При этом, создается пиковая нагрузка на электросеть, увеличивается потребление электроэнергии. В индукционных теплогенераторах, подобного не происходит.
Ввиду шума и вибрации, наблюдаемых во время работы, и высокой стоимости, индукционные котлы, в первую очередь предназначены для отопления промышленных помещений.
Особенности вихревого индукционного котла
С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.
Отличительные черты ВИН
Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.
Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.
Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.
Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.
Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.
Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла
Как собрать вихревое индукционное устройство?
Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.
Для работы понадобится:
- Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
- Обмоточная (эмалированная) проволока из меди.
- Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
- Кожух для теплоизоляции котла.
Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.
Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.
В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.
После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

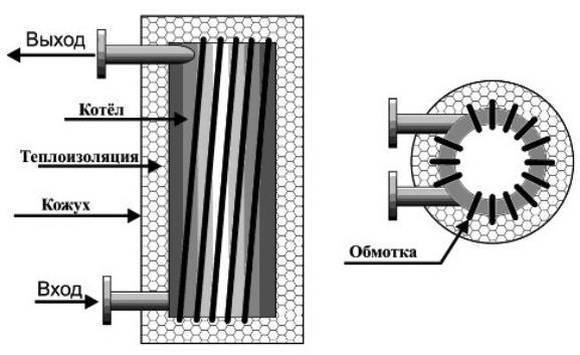

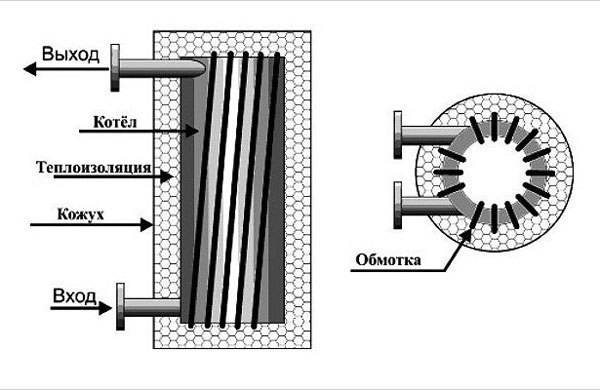

Принципиальная схема самодельного индукционного котла вихревого типа
Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.
Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.
Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.
Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.
Только после закачки теплоносителя в систему проводить пробный пуск.
Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.
На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.
Области применения
В промышленности индукционные нагреватели используются для выполнения следующих сложных процессов:
- сверхчистая плавка металлов (производится в канальных — бесконтактных индукционных печах);
- гибка стальных труб большого диаметра;
- выполнение поверхностной закалки стальных изделий (строительная арматура, детали передаточных механизмов станков и т.д.);
- термообработка мелких деталей сложной конфигурации;
В быту индукционные нагревательные устройства распространены также достаточно широко. Области их применения:
- бытовые автономные системы отопления (для дачи, квартиры, частного дома);
- индукционные варочные поверхности и плитки для кухни;
- тигельные печи малого объёма для бытовой плавки металла;
- ювелирное ремесло.
Поскольку основная тема статьи – индукционный обогреватель, то подробно остановимся на отопительном котле, в основу работы которого заложена идея индуктивного нагрева теплоносителя.
На какие параметры следует обратить внимание при подборе котла
Бытовой отопительный котел – сложное техническое устройство, имеющее в своем составе не только нагревательный элемент
При покупке надо уделить внимание вспомогательным узлам, и дополнительным опциям от которых зависит надежность всего агрегата, безопасность и удобство его эксплуатации
Расширительный бак
Расширительный бак для закрытых отопительных систем представляет собой небольшую емкость с внутренней мембраной, делящей его на две половины, заполненные водой и воздухом. Он позволяет компенсировать тепловое расширение жидкости при изменениях температуры. Без него возможно резкое повышение давления с опасностью разрыва труб. Если его нет в комплекте котла, придется докупать.
Расширительный бак для системы отопления.
Возможность работы с многотарифным счетчиком
При установке многотарифного счетчика появляется возможность более экономной оплаты за потребляемую энергию. Система отопления обладает определенной инертностью. Если ее интенсивно разогревать в ночные часы, когда действуют минимальные тарифы, днем она сможет постепенно отдавать тепло. Регулирование работы котла по графику в автоматическом режиме осуществляется при наличии программатора.
Насос
Циркуляционный насос необходим для прокачки теплоносителя по всему контуру. Он обеспечивает оптимальные условия для протекания теплообменных процессов, происходящих в котле и внешних нагревательных приборах. Экономически целесообразно, чтобы он мог изменять расход перекачиваемой жидкости. Если это не предусмотрено производителем котла, лучше приобрести дополнительный регулятор.
Погодозависимое регулирование
Большинство известных производителей электрических котлов предусматривают возможность работы оборудования в зависимости от показаний температурных датчиков, которые могут устанавливаться в отапливаемом помещении или на улице. Такая функция улучшает качество поддержания в доме комфортного микроклимата и дает возможность существенно экономить потребление электроэнергии.
Схема системы отопления с погодозависимым управлением.
Управление трехходовым клапаном
При работе одноконтурного котла на обеспечение горячего водоснабжения здания устанавливают дополнительный бойлер косвенного нагрева. Для этого производитель должен предусмотреть возможность системы управления давать команды трехходовому клапану, отвечающему за своевременную подачу горячей воды в бак-накопитель. Без этой опции качественная работа системы ГВС будет невозможна.
Возможность подключения к реле сброса нагрузок
При одновременной работе нескольких мощных потребителей электроэнергии домашняя сеть может испытывать перегрузки. Это грозит срабатыванием аварийной защиты с обесточиванием здания.
Реализованная на котле функция выбора приоритетного потребителя позволяет автоматически выключить котел в момент включения более важного с точки зрения заданной логики альтернативного прибора. Агрегат снова выйдет на прежний режим сразу, как только появится такая возможность
Снижение КПД электрокотла
Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.
Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.
Давайте разберем это поподробнее.
Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!
Что касается отложений на элементе ТЭНа, то они действительно присутствуют.
А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:
этот слой не достаточно толстый
он никоим образом не препятствует передаче тепла
А соответственно, свое изначальное КПД, котел никоим образом не теряет.
То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.
Как работает индукционный нагреватель
Очень просто. Подаем рабочее напряжение на катушку. В катушке создается электромагнитное поле. Дальше читаем внимательно- тут суть егоработы:
Электромагнитное поле наводит в трубе отопления токи Фуко или вихревые токи и металлическая труба начинает нагреваться.
Если кто не знает- у трансформатора магнитопровод набран специально из множества тонких пластин из электротехнической стали, изолированных друг от друга.
Это сделано именно для того, что бы избежать потерь энергии от нагрева вихревыми токами.
Дело в том, что чем массивнее проводник, тем сильнее он будет нагреваться от токов Фуко, в свою очередь увеличить силу воздействия вихревых токов можно скоростью изменения магнитного потока.
Знаете ли вы что у силового трансформатора напряжением 110 кВ на холостом ходу, даже без нагрузки выделяется тепловая мощность около 11 киловатт?
Это в основном именно за счет воздействия вихревых токов, которые нагревают магнитопровод, на который одеты первичная и вторичная обмотка.
При этом магнитопровод- шихтованный, а если бы он был цельный, то тепловые потери возросли бы многократно!
И тансформатор просто напросто сгорел бы от перегрева.
Индукционный электрокотел работает по этому же принципу и стальная труба с водой, проходящая внутри катушки очень сильно греется, НО!- за счет циркуляции воды тепло успевает отводиться от трубы в систему отопления и перегрева не происходит.
Но может ли он быть экономичнее по сравнению с электрокотлами на тэнах? За счет чего?
Вот давайте сначала без разбора и сравнения этих двух типов котлов подумаем:
Есть дом
Не важно какой и не важно где. Хоть под водой, хоть на Эвересте. У этого дома теплопотери- 6 киловатт
У этого дома теплопотери- 6 киловатт.
Через стены, через окна, через потолок и т.д.- тепло теряется и что бы поддержать постоянную температуру- надо компенсировать эти теплопотери и для этого надо естественно тоже 6 киловатт тепла.
И не важно где и как берется это тепло, эта тепловая энергия- 6 киловатт- хоть костер жги, хоть газ, хоть бензин, самое главное что бы выделялись эти нужные киловатты тепла!
Теперь самое главное:
для обогрева такого дома понадобится что индукционный нагреватель, что электрокотел на ТЭНах- все равно мощностью тоже не менее 6 кВт.
Другими словами- котел просто преобразует электрическую энергию в тепловую.
А каким образом он это делает- совершенно не важно, ведь для нас самое важное что бы в доме было тепло. Энергия- просто преобразуется из одного вида- в другой, из электрической- в тепловую. И если выделил котел тепла на 6кВт, то взял из сети электроэнергии как минимум- столько же, а учитывая что КПД у котлов не 100%, то и энергии потребляется из сети даже больше немного
И если выделил котел тепла на 6кВт, то взял из сети электроэнергии как минимум- столько же, а учитывая что КПД у котлов не 100%, то и энергии потребляется из сети даже больше немного
Энергия- просто преобразуется из одного вида- в другой, из электрической- в тепловую. И если выделил котел тепла на 6кВт, то взял из сети электроэнергии как минимум- столько же, а учитывая что КПД у котлов не 100%, то и энергии потребляется из сети даже больше немного.
Тогда может быть КПД у индукционного котла выше? По заявлением произодителей это значение достигает 98%.
То же самое и у электрокотла с ТЭНами. КПД у них достигает 99%.
Ну сами подумайте- куда еще может деваться энергия в ТЭНе кроме как выделиться в тепло?
Вся энергия, потребленная из сети ТЭНой преобразуется в тепловую энергию. Взяла 5 кВт- выделила 5 кВт тепла.
Взяла 100 кВт- выделила 100 кВт тепла. Ну может чуть-чуть поменьше если учитывать потери энергии в переходном сопротивлении на зажимах тэны, но опять же- эта потеря энергии выделяется в виде тепла (греется зажим) и в подводящих кабелях.
Но- что зажимы, что сечение кабеля- одинаковые по параметрам и на вихревой индукционный электрокотел и на ТЭН.
Устройство и принцип действия индукционных котлов
Если созрела необходимость создать электрическое отопление, рекомендуем приобрести индукционный котел. В этом случае вы сможете не беспокоиться о возможных поломках. Вас будет ждать только комфортное тепло, а сам агрегат переживет по сроку службы всю отопительную систему. Электрические индукционные котлы для отопления частного дома обязательно порадуют вас своими непревзойденными характеристиками – в этом вы сможете убедиться после прочтения нашего обзора.
Принцип работы индукционной катушки довольно прост в своей сути, но задействует некоторые сложные для понимания обывателя физические законы.

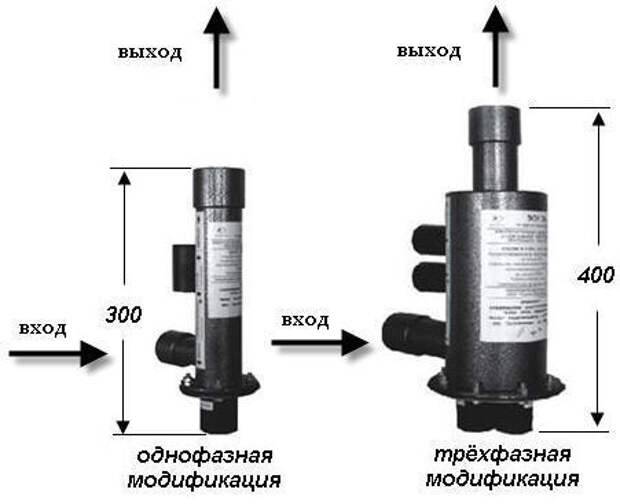

Индукционный котел отопления представляет собой современный отопительный прибор, нагревающий теплоноситель за счет электромагнитной индукции. Его основой является катушка, по которой пропускается ток – за счет этого возникает магнитное поле. Если поместить в центр катушки какой-либо металлический предмет, то он начнет нагреваться. Именно этот принцип работы и задействован в индукционных отопительных агрегатах.
Главным звеном индукционного котла является мощная катушка, генерирующая магнитное поле. Это поле нагревает металлический сердечник, через который протекает теплоноситель, циркулирующий по системе отопления. То есть, греющим элементом здесь является именно сердечник, а не само электромагнитное поле. Интересен тот факт, что индукция была открыта почти 190 лет назад Майклом Фарадеем. Она активно применяется в промышленности, в частности, в плавильных печах. Сегодня индукция добралась и до отопительного оборудования.

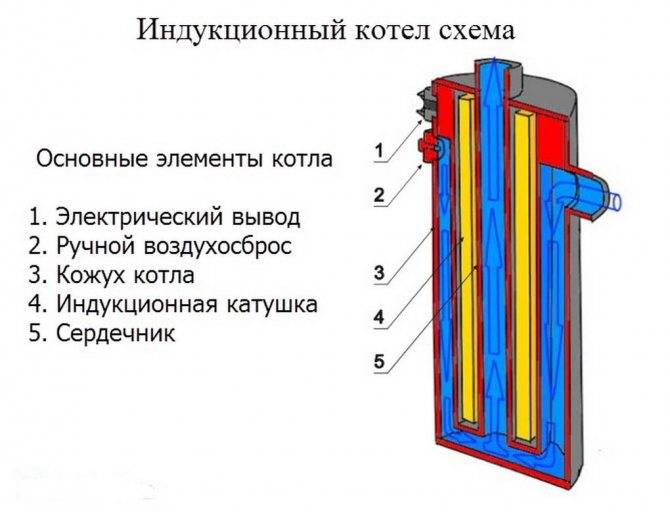

Итого, в устройстве индукционного котла отопления мы видим несколько узлов:
- Блок запуска и управления – обеспечивает питанием индукционную катушку;
- Индукционная катушка с сердечником – самая важная часть, отвечающая за нагрев теплоносителя;
- Стальной корпус с теплоизоляцией – защищает внутренности котла и препятствует потере тепла.
Да, устройство индукционных котлов отопления более сложное, если сравнивать с традиционными ТЭНовыми агрегатами. Но по своим характеристикам они их превосходят.
Индукционный котел отопления своими руками
В бытовых условиях нагреватель можно изготовить из сварочного инвертора или трансформатора.
Котел из сварочного инвертора
Прежде чем приступить непосредственно к сборке необходимо запастись следующими материалами:
- Нержавеющей проволокой диаметром 5-7 мм;
- Отрезком пластиковой термостойкой трубы, длиной приблизительно 500 мм, наружным диаметром не более 50 мм и толщиной стенки не менее 5 мм;
- Просечной или плетеной сеткой из нержавеющей стали с окном не более 4х4 мм. Размер сетки должен полностью перекрывать поперечное сечение пластиковой трубы и обеспечивать возможность надежного крепления;
- Эмалированной медной проволокой диаметром 1,2-1,5 мм. Для намотки катушки понадобится приблизительно 5м;
- Двумя переходниками для соединения котла с отопительной магистралью;
- Сварочным инвертором, позволяющим осуществлять плавную регулировку силы тока.
После того как все необходимые комплектующие подготовлены, можно приступать к работе по сборке индукционного котла. Сборка состоит из нескольких этапов:
1. Нержавеющая проволока нарезается на отрезки длиной 5-6 см в количестве, необходимом для полного заполнения трубы.
2. Одна сторона трубы закрывается сеткой, после чего производится засыпка отрезков проволоки и заделка второй стороны. Внутренняя полость трубы заполняется полностью, а наличие с обоих сторон ограждающей сетки предотвращает попадание кусочков проволоки в трубопроводы отопительной системы.
3. На заполненную трубу наматывается 90-100 витков медной проволоки. В процессе намотки необходимо обеспечить равномерность и одинаковое расстояние между витками. Вся катушка должна быть равноудалена от обоих торцов трубы.
4. На торцы трубы герметично устанавливаются переходники, и производится врезка в существующую отопительную магистраль.
5. Оба вывода катушки подсоединяются к сварочному инвертору.
6. Смонтированный таким образом отопительный контур заполняется теплоносителем, после чего система готова к работе.
Категорически запрещается подключение прибора к электросети до полного заполнения системы теплоносителем.
7. С помощью инвертора выполняется установка необходимого температурного режима.
Такая конструкция индукционного прибора своими руками может эффективно обогревать площадь 50–60 м2. Если же отапливаемая площадь больше, либо требуется дополнительная мощность для автономного горячего водоснабжения, существует второй вариант.
Индукционный котел с использованием трансформатора
При использовании трансформатора, роль нагревательного элемента играет корпус прибора, внутри которого циркулирует теплоноситель. Для изготовления агрегата, помимо навыков сварщика, потребуются:
- Две металлических трубы помещенных одна в другую таким образом, чтобы между ними образовалась полость.
- Два плоских кольца для заделки торцов;
- Сварочный инвертор;
- Трансформатор трехфазный;
- Металлические трубы для входного и выходного патрубков.
1. На некотором расстоянии от торцов в полый цилиндр ввариваются патрубки, обеспечивающие циркуляцию теплоносителя.
2. Путем наматывания медной проволоки на корпус формируется первичная обмотка;
3. Для замедления остывания и уменьшения рассеивания тепловой энергии, изделие помещают в специальный корпус, а образовавшуюся полость заполняют жаростойким теплоизоляционным материалом.
Обеспечение безопасности
Для предотвращения несчастных случаев, при монтаже самодельных индукционных котлов предназначенные для отопления частного дома необходимо придерживаться нескольких правил:

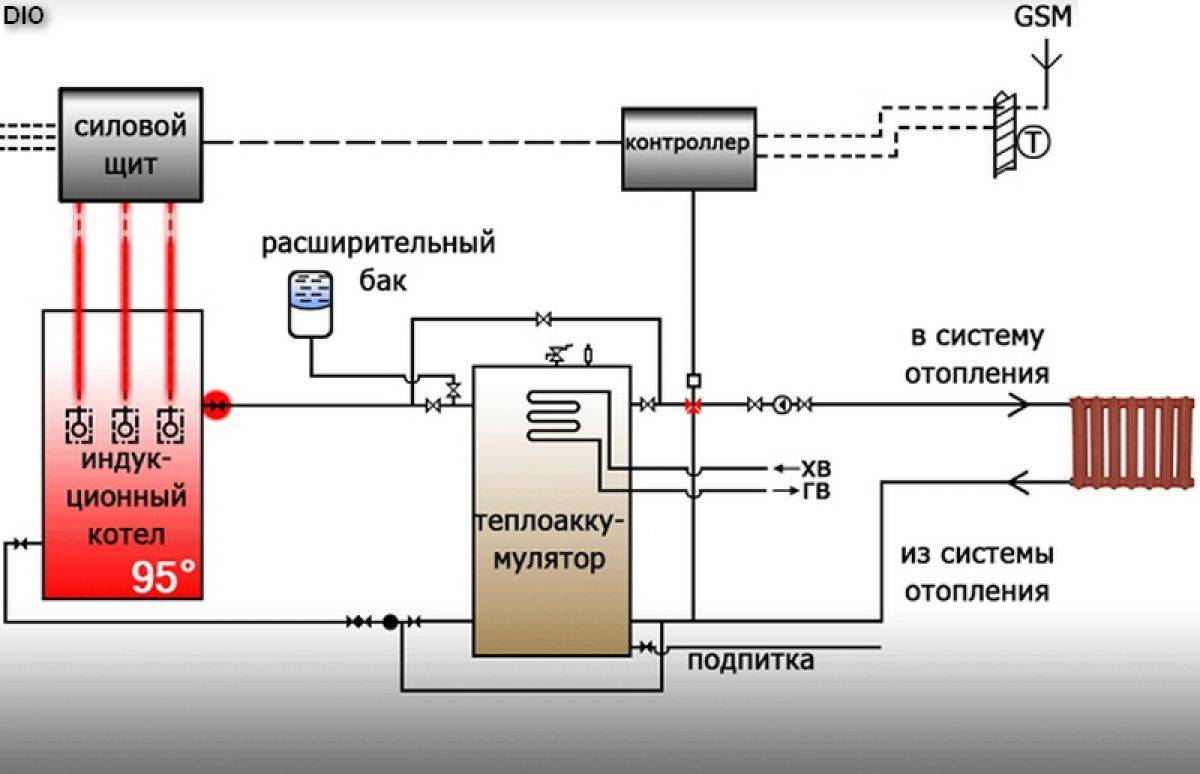

- При подключении изделия к системе отопления, расстояние от стены должно быть не менее 30 см, а от пола и потолка не менее 80 см;
- Устанавливать приборы можно исключительно в замкнутые контуры с принудительной циркуляцией теплоносителя;
- На выходной патрубок следует установить манометр и предохранительный клапан.
Использование явления электромагнитной индукции при изготовлении отопительных котлов позволяет существенно уменьшить габариты изделий, обеспечить высокую производительность и длительный срок службы оборудования.
