Водосток из канализационных труб: эффективно и экономно

Особенности ливневой системы для плоской крыши

Водосток на плоской крыше начинается в месте сбора воды и представляет собой вертикальные, вделанные в стену трубы с выводом в канализацию. При строительстве системы следует предусмотреть обязательное утепление труб. Теплоизоляция не даст конденсироваться влаге на внешней стороне ливневки в холодный период, предотвратит возможное гниение стен строения. При температурных минимумах теплоизоляция не даст промерзнуть самому водостоку.

Защита от загрязнения на плоской крыше сводится к установке сетки на принимающее отверстие. Это может быть плоская вставка или сеточный колпак.

Расчет системы

При расчете водосточной системы следует определить количество труб, предназначенных для производства желобов, и труб которые будут использоваться в качестве вертикальных водостоков, а также необходимое количество кронштейнов и хомутов для их фиксации. Проще всего результаты расчетов изобразить в качестве эскиза. Это позволит не только избежать ошибки, но и произвести оптимальный раскрой материала, исходя из того, что надежность системы тем выше, чем меньше стыков будет между ее элементами.

Статья по теме: Как самостоятельно сделать потолок с балками

Суммарная протяженность желобов равна периметру кровли. Необходимое количество труб таким образом будет вдвое меньше, поскольку каждая из них при распиле превратится в два желоба.

Количество труб, необходимое для выполнения вертикальных водостоков, рассчитывается следующим образом:

  • Расстояние между двумя водостоками не должно быть более 12 метров по горизонтали. А значит, их количество можно определить, разделив длину периметра на 12 (если стороны дома меньше 12 метров, то можно расположить стоки у каждого угла здания). Умножив полученное число на высоту дома, находим суммарную длину труб для вертикальных водостоков. При расчете длины вертикальных водостоков необходимо также учитывать систему водоотведения. Если вода с крыши будет выливаться сразу на землю и впитываться в грунт, приведенный выше алгоритм дает достаточно точное значение. При направлении стоков в ливневую канализацию или в емкости для полива, лучше начертить полную схему одного стояка и рассчитать его длину с учетом вертикальной и горизонтальной составляющих, после чего умножить это значение на необходимое количество сливов.
  • Рассчитывают необходимое количество кронштейнов для водослива из канализационных труб. Для надежной фиксации они размещаются на расстоянии 500-600 мм друг от друга, к тому же, два держателя (с разных сторон) устанавливаются на углах и в местах установки воронок.

    Пластиковый кронштейн для монтажа водостоков

  • В зависимости от выбранной конструкции выбираются фитинги.
  • В нижней части потребуются углы для изменения направления стоков (от стены).
  • В верхней части углы могут понадобиться для приближения трубы к стене от края кровли для последующей фиксации к вертикальной поверхности.
  • Тупиковые отрезки желобов снабжаются заглушками, их число также рассчитывается по схеме.

Стандартные элементы водосточной системы

Для самостоятельного строительства водосточной системы из канализационных труб используются трубы и фитинги различных диаметров.

  • Желоба изготавливаются из труб с диаметром 110 мм.
  • Вертикальные сливы монтируются из труб 50 мм.
  • Тройники приобретаются с возможностью соединения разных (50 и 110 мм) труб.
  • Отводные углы для изменения направления вертикальных труб для слива воды в ливневую канализацию или поливочные емкости имеют диаметр 50 мм.

Этап 1. Крепление крюков-держателей желобов

Крюки для круглого водостока Металл Профиль «Престиж»:

  • Длинные — крепятся к обрешетке,
  • короткие – к лобовой доске.

Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным.

И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю.

Разметка уклона желоба для длинных крюков

Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним.

На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки.

Разметка уклона желоба для коротких крюков

Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.

Чертежи и схемы

Решение вопроса «как выполнить сток для отвода воды с крыши» нужно начать с составления схемы, где будут взяты в учет все моменты сборки и монтажа. Детальный план учитывает чертеж, на котором отмечены начало желобов и уклон системы вдоль периметра, места установки воронок.

Для начала необходимо наметить места креплений, делать это стоит, выполняя уклон грядущего водоотвода

Важно высчитать кол-во спайдерных крепежей, наметить места фиксации вдоль крыши и по трубе, которая ведет к канавке. Два держателя с разных углов кровли ставят под воронки (раструбы трубы водостока)

Правильное планирование содействует экономии материалов и точное представление объемов закупки деталей.

Рабочие применяют готовые формулы для расчета многих критериев

К примеру, чтобы подобрать трубу нужного сечения, берут во внимание Наклон крыши и площадь ската кровли. Если она маленькая (до 50 м?) достаточно трубы у которых диаметр около 80 мм, 90 мм – для кровли до 120 м?

Для дома с площадью крыши более 125 м? понадобятся трубы сечением от 100 мм. Воронки и другие комплектующие выбираются под данные параметры.

В схеме обязаны быть показаны все детали:

  1. Кол-во желобов и воронок зависит от периметра и кровельные формы.
  2. Кол-во спайдерных крепежей – приблизительно 15-17 на 10 м периметра.
  3. Чисто воронок, отводов и сливных труб одинаковое.
  4. Минимум 2 заглушки (ставят на верхнюю точку или начало желоба, 1 можно разрезать надвое).
  5. Кол-во колен пропорционально схеме отвода.
  6. Число поворотных компонентов и углов зависит от формы крыши (минимум 4).
  7. Муфт применяемых для соединений в несколько раз меньше, чем самих желобов.

К стенке сток для отвода воды будет закрепляться хомутами, их кол-во зависит от длины трубы

Практика показывает, что число вертикальных водосборных труб должно быть приблизительно 1-2 на каждые 20 м периметра крыши. Их часто ставят в углах или выводят к началу дренажной траншеи. Под вертикальные части системы канализации достаточно труб от 50 мм. Концы трубы водостока, в основном, оформляют коленом отвода, направляющим струю от поверхности стены (фундамента) в необходимом направлении. Для размечивания спайдерных крепежей (держателей желобов) на фасаде натягивают веревку между шурупами, выполняют уклон и отмечают места фиксации.

Водосточная система, изготовленная своими руками

Конечно, чаще всего люди приобретают и устанавливают уже готовые конструкции. Сегодня есть множество вариантов изготовления водостока своими руками из различных подручных материалов. Такое решение чаще всего основывается не на желании сэкономить, а с целью декорирования частного дома.

Отличной идеей является изготовление водостока из древесины, но при условии правильного выбора и его обработки. Такая система отвода ливневой воды прослужит вам больше десяти лет. Подходят такие породы дерева, как сосна, пихта и лиственница.

Очень редко, по причине негативного воздействия на здоровье человека, но все встречается система отвода ливневых вод, изготовленная из свинца.

Чертеж конструкции с размерами водостока для крыши

Хотя он и достаточно практичен, но его существенный недостаток снижает его распространённость.

Победителем среди всех является водосток, созданный из оцинкованной стали, так как он отличается небольшой стоимостью и безвредностью. Но он достаточно трудно обрабатывается и его срок службы не превышает десять лет. Что касается долговечности, то тут нет равных водостоку, созданному из керамических деталей, так как его период службы достигает столетий.

Для того чтобы сделать водосток из листов оцинкованной стали своими руками, вам потребуются:

  • ножницы по металлу (если вы будете делать металлическую систему отвода ливневых вод);
  • молоток;
  • маркер для нанесения разметки на лист металла;
  • листы оцинкованной стали (приблизительно 0,5 миллиметров толщиной);
  • плоскогубцы.

Схема размещения водостоков вокруг здания

Обратите внимание на то, что ширина заготовки обязательно должна превышать диаметр трубы на полтора сантиметра, потому что эта разница необходима для соединения краёв листа. Прежде всего, необходимо сделать выкройку на металлическом листе

Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр.

После этого нужно загнуть лист металла, используя плоскогубцы, причём ту сторону, которая меньше – под небольшим углом, а оставшуюся – под углом в девяносто градусов. После этого заворачиваем более высокий край и соединяем края нашей заготовки, меньшая сторона должна войти в большую.

Процесс монтажа кронштейнов для водостока

Дальше необходимо немного подмять при помощи молотка трубу, для того чтобы её можно было соединить с другой трубой.

Теперь нужно сделать жёлоб для водосточной системы, а для этого вам потребуется специальное оборудование, но можно попробовать сделать это вручную, хотя эффект будет не тот. Итак, для начала вам необходимо будет вырезать заготовку из трубы или дерева, а потом положить на неё металлический лист и при помощи киянки постараться придать ей необходимую форму.

Дальше переходим к процессу установки водостока:

  1. Определяем отправную точку, которая располагается на максимальной высоте.
  2. Устанавливаем кронштейн жёлоба.
  3. Выполняем закрепление жёлоба.
  4. Устанавливаем воронку, которая должна располагаться на самой нижней точке между кронштейнами.
  5. Соединяем воронку с трубой (при необходимости делаем это с помощью углового жёлоба).
  6. Фиксируем трубу водостока при помощи хомутов.
  7. Закрепляем внизу трубы слив.
  8. Устанавливаем систему антиобледенения водостока.

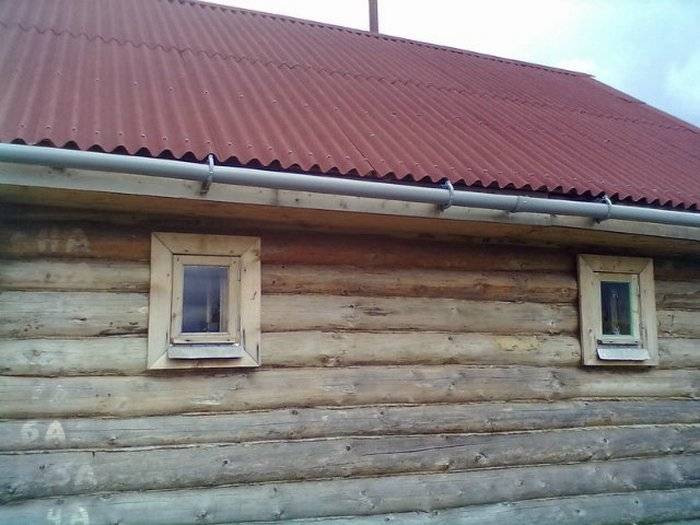

Водосточная система из канализационных труб

Канализационные трубы подходят по своей цене, крепости, весу и наличию различных переходников.

Важно! Не все виды канализационных труб подходят для наружных работ.

Их виды:

  • Серые трубы, боятся сильных морозов.
  • Коричневые трубы, самые крепкие, терпеливы к нагрузкам и большим морозам. Под воздействием продолжительных солнечных лучей ультрафиолет разрушает и начинает трескаться поверхность.
  • Белые трубы, используют для домашних монтажных работ.

Поэтому выбирать трубы для водостоков следует по погодным условиям в своем регионе.

После определения материала для слива, рассчитывают расходные материалы.

Разный диаметр труб подходит для разных площадей ската крыши:

  • S< 50 кв. м – трубы диаметром 8 см;
  • S< 125кв. м – трубы диаметром 9 см;
  • S > 125 кв. м – трубы диаметром 10 см.

Для схемы водостока необходимо знать некоторые параметры:

  1. периметр крыши;
  2. длина и количество желобов, стоков;
  3. места стыков и креплений.

Периметр крыши, деленный на 2, и будет длина желобов. Трубы будут распилены пополам. Например, периметр крыши 60 м, необходимо купить для желобов 30 м канализационной трубы.

Водоотливные стояки по всему периметру находятся на расстоянии 5 м. Их длина равна расстоянию от карниза до земли. Умножив, количество стояков на длину стояков, получим количество деталей для желобов.

Необходимые для сооружения детали:

  • сливные трубы;
  • кронштейны (на 10 м идет 18 шт.);
  • отводы и воронки (сколько сливов);
  • заглушки;
  • углы (в зависимости от угла падения воды с крыши);
  • соединительные для желобов;
  • колена;
  • переходники.

Нужные инструменты:

  1. шуруповерт и саморезы;
  2. отвертка, ножовка;
  3. болгарка, лобзик электрический;
  4. рулетка, веревка, уровень.

Для удобства установки нужны строительные леса или козлы.

После покупки материалов начинается подготовительный этап. Подготовленные для желобов трубы, необходимо распилить на 2 части. Для этого понадобится болгарка, лобзик или ножовка по металлу.

Внимание! Места желоба, входящие в тройник не распиливать!

Монтаж

Желоб проходит под уклоном к сливу. Прикрепляются кронштейны на расстоянии полуметра друг от друга. Крепление желобов происходит под уровнем и с натянутой нитью.

Стыки между отдельными частями замазывают герметиком или сажают на клипсы. Следующий этап – установка сливных труб, стыки промазываются герметиком.

Особенности изготовления ливневой канализации

Схема проста и понятна, но стоит вникнуть во все подробности того, как сделать как сделать водосток с крыши из полимерных труб для канализации. Желоба не должны быть ближе 10 см к стене. Специалисты устанавливают их разными способами:

  • на лобовую планку карниза,
  • на край стропильной системы,
  • на саму кровлю.

По бокам желоба стыкуются соединительными скобами, под которые куски трубы укорачиваются на 5 см, чтобы не нарушить расчеты конструкции. Соединительную деталь фиксируют саморезами и обрабатывают отверстия силиконовым герметиком. Готовые желоба устанавливают на заранее подготовленные кронштейны серповидной формы, если брали круглые трубы на водостоки для крыши.

Усиками на кронштейнах зафиксируйте края желобов или вставьте распорки. Это необходимо, чтобы края не деформировались под воздействием перегревания на солнце или при переохлаждении морозной зимой.

Вертикальную часть водостока монтируют после установки горизонтальных желобов

После закрепления горизонтальной части слива воды, завершают путь ливневого оттока монтажом вертикальных труб. Их крепят к фасаду постройки хомутами или кронштейнами соответствующей формы через равные промежутки – не более 75 см. Вода направляется из желобов посредством самодельных воронок или готовых  раструбов. Для герметичности конструкцию в местах соединения канализационных труб саморезами лучше продублировать кусочками резины или вскрыть точки перфорации герметиком.

При большом вылете старой кровли от стены дома возможно крепление желобов непосредственно под ее края. Желоба должны заходить под жесткий кровельный материал примерно на 1/3, чтобы они эффективно «ловили» стекающие атмосферные осадки.
