Как выкопать и укрепить канаву для отведения воды

Лишняя вода на участке и линейный способ отвода

От этого параметра зависит вид будущего строения и реализация всей инфраструктуры. Стоячая талая и дождевая вода, высокий являются основными причинами вымывания плодородного слоя грунта, подмывания фундамента строений и плохого урожая, а иногда и гибели всего огорода в целом. Поэтому о мероприятиях по отводу вод с участка нужно задуматься в первую очередь

Особенно важно смонтировать дренажную систему на участках с глинистой структурой грунта

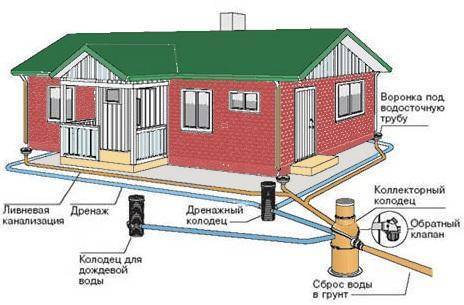

Схема устройства закрытого дренажа.

Дренаж – это системы подземных каналов, работающих на отвод лишней влаги с участка. Существует два вида дренажа: почвенный и глубинный. При этом отвод поверхностных вод во время обильных осадков можно сделать при помощи открытых дренажей, вырытых по всему периметру дачи, ширина каналов 40-50 см и глубина 70-80 см.

Затем из дренажных каналов вода поступает в сточную канаву возле участка. Чтобы не допустить вымывания плодородного слоя грунта, линия огорода обязательно отделяется от стока воды. Правильный монтаж дренажа зависит от естественного уклона земли на даче. При отсутствии топографического плана с отметками высот уклон определяется направлением стекания воды. При уклоне участка вглубь дачи нужно прокопать продольную канаву в сторону огорода, а сточную канаву – вдоль забора.

Устройство дренажа.

При застаивании воды на ровных площадях дачного участка, на которых отсутствует любой склон, задача усложняется, так как естественным путем вода никуда не уходит. В этой ситуации нужно создать более сложную дренажную систему. При неуместности использования открытых канав можно оборудовать дренажную систему с закрытыми канавками. Линейный дренаж – это система желобов водостоков, соединенных с пескоулавливателем. Пескоулавливатель представляет собой резервуар для оседания мелкого мусора и частиц грунта. Водосборник устанавливается прямо в траншею на цементный раствор, а пескоулавливатель ставится в нижней точке сбора системы.

После этого размечают и укладывают водоотводные каналы. Для избегания чрезмерного засорения каналов и пескоулавливателей их накрывают решетками, которые можно снимать при необходимости для прочистки от попавшего мусора. Организация уклона для водоотвода проходит следующим образом: создание уклона почвы, применение желоба с конструкционным уклоном или создание ступенчатого отвода за счет укладки водостоков каскадом.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

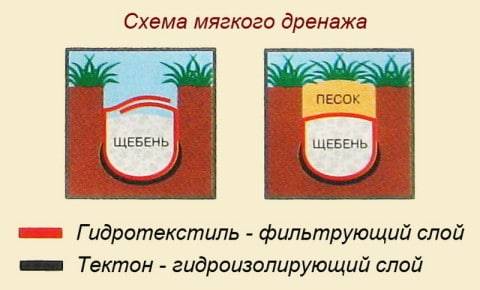

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Требования к монтажу

При монтаже дренажной траншеи, главное, учесть глубину залегания грунтовых вод. В сезон подтопления она поднимается на 10-15 см. Если соблюдать все правила и рекомендации, то можно обеспечить бесперебойную работу дренажа. На участках возле водоемов уровень подземных источников выше.

В зависимости от этого дренажная система бывает:

1. Поверхностная, если трубы установлены на расстоянии 300-400 см.
2. Глубинная — до 3 метров.

При установке дренажной траншеи под постройкой, ее расстояние от нижней части фундамента должно быть не менее 1,3 метров, иначе при отмерзании почвы или подтоплении, вода будет разрушать фундамент. Для садовых участков данный показатель достигает 150 см.

Также следует учесть:

1. При сооружении ливневок глубина канавы должна быть около 15 см.
2. Чтобы снизить уровень влаги почвы при посадке растений, кустарников, дренаж закладывается на глубине 40-60 см, деревьев – до 1,3 м.
3. Монтаж коллекторов осуществляется в низинах, чтобы вода беспрепятственно туда стекала.
4. Дренажные колодца необходимо устанавливать в метах поворотов труб, а также через каждые 15-20 м.
5. Трубы устанавливаются под уклоном 2 см и более для глинистой почвы, и 3 см – для песчаной.
6. Для отвода поверхностных вод трубы закладываются на глубину до 1 м.

Чем более рыхлая почва, тем меньше она промерзает.

При подсчете глубины можно руководствоваться следующим правилом: если устанавливаются трубы диаметром до 500 мм, то от глубины промерзания почвы отступают 300 мм, если диаметр более 500 мм, то от данного показателя отнимают 500 мм.

Нельзя совмещать подземный дренаж и ливневку, т.к. при сильных дождях система может не выдержать. Если это не учесть, то при сильных дождях или таянии снега,  вода не сможет равномерно распределяться по системе, и вернется обратно в дренаж.

Если он будет переполнен, это приведет к:

• размыванию поверхностных вод,
• разрушению отместки,
• повреждению фундамента и пр.

Георешетки и габионы

Укладка георешетки

Более мощными конструкциями для укрепления не только склонов, но и дна канавы являются георешетки. Они делаются из полипропилена и полиэтилена. Таким изделиям не страшна коррозия, они довольно прочные и способны служить многие десятилетия.

Схема монтажа георешетки

После осушения канавы с поверхности удаляется весь мусор (крупные ветки, камни и т.д.) и крупная растительность. При этом мелкую траву можно оставить на месте. Затем расстилается георешетка. Это необходимо сделать по всей площади канала, лишние куски желательно сразу же отрезать.

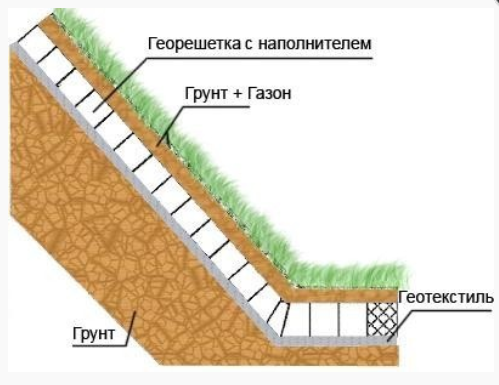

Структура укрепления с георешеткой

Для продолжительной службы георешетки ее нужно правильно и надежно закрепить. Это делается при помощи анкерных скоб или крючков. Их можно приобрести вместе с решеткой или сделать своими руками из арматурных прутьев диаметром в 15 мм и длиной от 50 до 110 см. Крепежи размещают в шахматном порядке на расстоянии не менее 30 см друг от друга.

Следующим этапом будет засыпка георешетки. На дно канавы можно поместить песок (если она будет редко заполняться водой) или щебень (если в канаве постоянно будут протекать стоки). На склонах лучше использовать грунт, засеянный травой. Так решетка будет более надежно держаться на своем месте.

Более дорогим, но при этом и более надежным, способом укрепления склонов дренажной канавы является установка габионов. К тому же такие конструкции и выглядеть будут более эстетично и респектабельно.

Габионы в действии

Габион представляет собой заводское изделие, выполненное в виде параллелепипеда (ящика). В качестве материала используется металлическая проволока двойного кручения. В такие «ящики» помещают крупные камни или гальку.

Монтаж габионов схема

Перед установкой габиона необходимо подготовить склон. Так как изделие имеет значительные размеры, лишний грунт удаляется. Габион помещается на свое место и заполняется крупными камнями или щебнем. Для большей надежности сверху можно закрепить сетку-рабицу, ее желательно подобрать также с покрытием из полимеров. Для улучшения декоративного вида сверху сетки можно разместить камни или гальку.

Укрепление стенок канавы габионами схема

Если имеются навыки сварочных работ и необходимое оборудование, то можно попробовать сделать габион своими руками. Для этого подойдут куски арматуры. Их сваривают между собой, изготавливая решетку. Для долгой службы все части можно покрыть антикоррозийным составом.

При укреплении склонов дренажных канав не стоит забывать про основание. Здесь можно использовать песок или щебень, в зависимости от частоты заполнения водой. Если канава небольшая и находится на видном месте, то красиво будет смотреться дно, выложенное природными камнями. Особенно красивый эффект получится в сочетании с габионами.

Как выполнить дренаж земельного участка через систему канав

Давайте рассмотрим, как сделать дренажные канавы на участке.

Последовательность действий:

1. Копаем траншеи для дрен, осушающих сам участок. В простейшем варианте можно ограничиться просто канавой по периметру участка. В более эффективном варианте делаем дренаж «елочка», который собирает воду и уводит ее самотеком в центральную канаву либо за пределы участка.

Стоит заметить, что дрены непосредственно на участке лучше выполнять скрытыми, т.е. под землей.

В таком случае технология укладки дренажа включает создание примерно следующей конструкции.

Щебень играет роль фильтра, и его слой не должен быть менее 20 см. Такая конструкция более комфортна для перемещения по участку.

Возвращаемся к открытой форме дренажа. Как произвести обустройство дренажной канавы?

Дренажная канава имеет следующие характеристики:

1. Ширина канавы примерно 50 см.
2. Глубина – 70 см.
3. Уклон стенок равен 30 градусам.
4. Уклон самой канавы должен составлять около сантиметра на метр длины.
5. Необходимо удалить на пути следования воды по канаве кустарник и деревья, иначе канава быстро забьется.
6. Дно канавы и стенки выполняют максимально герметично, чтобы вода не впитывалась в грунт, а уходила.
7. Периодически чистите канавы от мусора, иначе дренаж перестанет работать.

В последнее время владельцы частных домов с участками имеют возможность закрывать открытые дренажные и ливневые канавы специальными решетками.

Как сделать дренаж из таких комплектующих? Проще не бывает.

Ведь производители выпускают полный ассортимент изделий для удобного монтажа ливневой и дренажной канализации.

Можно просто воспользоваться уже готовыми наборами изделий, и получится не только быстро, но и красиво.

А на поворотах не забываем ставить специальные пескоулавители.

Они служат для осаждения на дне твердых частичек, находящихся в воде, чтобы они не забивали труднодоступные участки .

Не забывайте их периодически вычищать, иначе песок осядет на всех возможных поверхностях, что затруднит водоток.

Так как сделать дренажную канаву просто из таких комплектующих, все больше владельцев участков пользуются именно ими.

Вся фабричная продукция выполняется из бетона либо пластика. Бывают лотки с отверстиями по бокам специально для сбора воды из грунта.

Немаловажно заранее определить, куда будет стекать вода с участка. Обычно возводят в пределах участка миниводоем, или колодец, в котором вода скапливается для последующего использования

Обычно возводят в пределах участка миниводоем, или колодец, в котором вода скапливается для последующего использования.

Как сделать дренажный колодец для сбора воды? Очень просто.

Подойдет любая пластиковая емкость или бетонный колодец. Любой материал, который не боится коррозии. Пример представлен на рисунке ниже.

При грамотном и продуманном подходе получается не просто функциональной, но и эстетичной.

Как видите, вопрос дренирования дачного участка не такой уж загадочный, не боги горшки обжигают.

Устройство дренажа на даче можно поручить профессионалам, если Вы не уверены, что сможете все учесть. В таком случае у Вас уже будет возможность проконтролировать качество выполненной работы, ведь теперь Вы многое знаете о прокладке дренажа.

Для отвода воды от участка необходим дренаж. Его нужно сделать правильно. Расстояние от забора до канавы должно быть оптимальным. Для дренажа следует продумать устройство канавы и приготовить все необходимое. Дренажная канава должна предотвратить эрозию почвы на участке вследствие ее переувлажнения. При уклоне участка лишняя вода стекает с него вместе с плодородным слоем почвы.

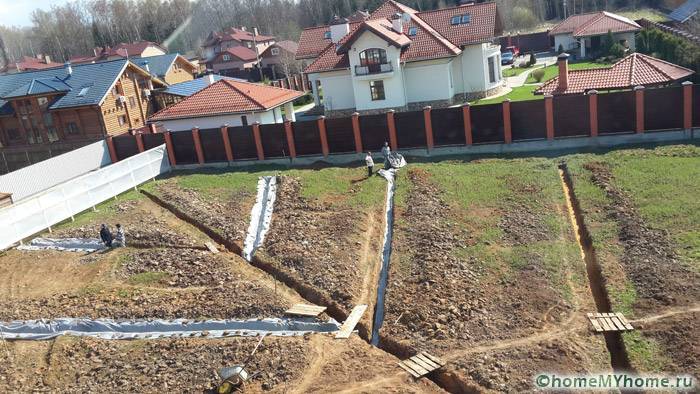

Пример устройства дренажной канавы вдоль забора

УКРЕПЛЕНИЕ СКЛОНОВ КАНАВЫ БИОМАТАМИ ИЛИ ГЕОСЕТКОЙ: схемы

Существуют более дорогие, зато более качественные методы укрепления канавных склонов. Это биоматы или геоматы, геосетки, габионы и георешетки

Чтобы выбрать самый подходящий для дренажной канавы способ, нужно обратить внимание на угол наклона ее стенки. Если склон имеет угол наклона от 8 до 15 градусов, можно укрепить его геосетками

А если уклон больше 15 градусов, его армируют георешетками и габионами. Теперь о каждом из этих материалов.

Схема укрепления канавы геосеткой.

Геоматы или биоматы состоят из полимерного материала водонепроницаемой структуры. При создании этого изделия полипропиленовые решетки накладываются друг на друга под воздействием высоких температур.

В результате структура готового материала очень похожа на структуру мочалки. Сквозь отверстия материала могут прорастать растения, корни которых переплетаются с полипропиленовыми решетками и еще больше упрочняют их структуру. Таким образом, геоматы препятствуют сползанию грунта вниз.

Схема строения биомата.

Чтобы произвести укладку биоматов на склоны, понадобятся рулоны материала, длинные анкерные болты с крюком на конце для крепления, молоток, семена почвопокровных растений, грабли.

Действовать стоит следующим образом. Вначале нужно очистить поверхность склона канавы от мусора и выровнять ее. Далее взять рулон биомата и закрепить его верхний край в верхней части рва с помощью анкерных болтов. Рулон следует постепенно раскатать до нижнего края канавы, отрезать кусок нужной длины, аккуратно расправить складки по всей длине материала и закрепить анкерами нижнюю часть биомата.

Следующий рулон такой же длины надо уложить с 15-сантиметровым нахлестом на первый и закрепить таким же образом. Поверхность биоматов следует засыпать 4-сантиметровым слоем грунта, разровнять его граблями и засеять семенами растений. Расход семян составляет 40 г/кв.м.

Объемная георешетка

Для крепления сетки на склоне используют анкерные металлические стержни длиной 15-20 см на расстоянии 0.7-1 м друг от друга.

Геосетка – это изделие из полиэфирных или стеклянных нитей в виде сетки с квадратными ячейками. Выпускается в рулонах. Для работы нужны будут сама геосетка, линейка или рулетка, маркер, ножницы, анкерные стержни или металлические скобы, молоток, ручной каток, семена почвопокровных растений, грабли, почва или щебень.

Для армирования поверхности откоса канавы его ровняют и утрамбовывают ручным катком. Затем отмеряют на рулоне длину одного ряда геосетки и нарезают ее нужными кусками. Рулоны нужно укладывать на склонах вплотную друг к другу. Закрепляют сетку на склоне анкерными металлическими стержнями длиной 15-20 см на расстоянии 0.7-1 м друг от друга.

Кроме анкеров, для крепежа сетки можно использовать металлические скобы П-образной формы из проволоки. Особенно хорошо они будут держать сетку на стенках канавы, подверженных воздействию сильных ветров. Закрепленную на стенах геосетку можно засыпать слоем почвы и посадить на нем почвопокровные растения (мяту, мшанку, камнеломку или барвинок). Вместо почвы сетка засыпается мелкими камушками или щебнем.

Устройство и назначение

Устройство закрытой дренажной системы на участке начинается с рытья траншей. Глубина каждой траншеи соответствует залеганию грунтовых вод – обычно это значение составляет от 90 до 180 сантиметров. Дно водоотвода засыпается песком, на котором монтируются пластиковые или асбестоцементные трубы. Сверху на трубы размещается щебень – этот фильтр не препятствует свободному проникновению воды в дренажную систему. Щебень покрывается геотканью, а сверху размещается ещё один слой песка. Завершающий этап строительства – засыпка грунтом верхней песчаной прослойки траншеи.

Форма траншеи (канавы) зависит от вида почвы. Глина, как устойчивый грунт, позволяет соорудить отвесные стены. На песчаниках стены делаются только пологими, иначе траншея начнёт осыпаться во время закладки труб.

Кроме того, существуют дренажные системы открытого типа, выполненные в виде открытых канав. Они делятся на три вида:

• Борозды, расположенные в любой части огорода. Это самое простое и достаточно эффективное инженерное решение для отвода поверхностных вод.
• Единичные канавы, устраиваемые вдоль естественного склона. Обычно размещаются вдоль дорог или межи.
• Каналы, размещённые по периметру участка.

Открытые дренажные системы не имеют строго регламентированных размеров. Глубина и ширина канав выбирается исходя из особенностей участка. В идеале это система, состоящая из нескольких каналов, соединённых между собой боковыми отводами (выполняются поперёк каналов). Для защиты забора глубина канавы должна составлять от 30 до 50 сантиметров (на участках с насыпью). Обводные каналы, устроенные по периметру участка, не имеют боковых отводов. Сток воды происходит за счёт естественного или искусственного уклона.

Самым большим недостатком открытой системы являются неукреплённые стены, подверженные осыпанию и сползанию грунта.

Задача любой дренажной системы или отдельной канавы заключается в своевременном отводе талых, грунтовых и дождевых вод. Система защищает от затопления овощные грядки и сады, препятствует подмыванию заборных опор и фундаментов зданий.

Поверхностный вариант особенности сооружения

Чтобы определить, какой из поверхностных способов дренажа на даче позволит избавиться от грязи на участке, необходимо:

Проанализировать количество мест скопления воды после сильного дождя – возможно, достаточно сделать всего несколько точек отвода.

Определить направление естественных потоков, чтобы не ошибиться с траекторией прокладки канав.

Найти место, куда можно отвести лишнюю воду. Если поблизости нет водоема, сточной канавы между участками или глубокого рва, придется обустраивать приемник для стока.

Поверхностные каналы на участке

Виды систем поверхностного дренажа

Своими руками целесообразно обустраивать только поверхностный дачный дренаж точечного или линейного типа – эти системы не требуют использования техники, а спланировать места прокладки канав можно самостоятельно:

Точечный отвод. Система локального сбора избыточной влаги – это установка приемников или обустройство отводящих канав непосредственно в местах скопления жидкости: в углублениях, под трубами водостока, в самых низких местах участка, точках перепада высоты. Несколько точек сбора дождевой воды могут решить проблему, если основная площадь после дождя не заливается.

Линейная система. Такой способ предполагает охват всей площади дачного участка системой соединенных траншей для отвода жидкости. Линейную схему реализуют с обустройством закрытой или открытой системы траншей. Преимущество способа – равномерное осушение почвы на всей территории.

Устройство линейной системы дренажа в саду

Открытая система отведения влаги с грунта

Самый простой и дешевый способ сделать дренаж на дачном участке – обустроить открытую систему линейного поверхностного отведения. Дренажные канавы выкапываются под наклоном на сравнительно небольшую глубину – до 50 – 70 см. Ширина траншей варьируется: от самых узких в начале ветки, до расширяющихся на несколько десятков сантиметров по направлению от начала канавки к соединительной магистрали. Наибольшую ширину выкапывают в месте слива. Стенки траншей формируют под углом ко дну – угол наклона должен составлять до 30 – 35 о.

Для укрепления стенок используют:

Остатки стройматериалов: шифер, кирпич, бетонные плиты.

Укрепленные листами шифера от осыпания стенки

Текстиль с перфорацией – агро- и геотекстиль. Специальный материал, который не гниет. Через небольшие отверстия прорастают растения, которые корневой системой способны укрепить грунт на стенках и защитить канавку от осыпания.

Защита желоба мягким материалом

Бетонные желоба, металлическую сетку, уложенный на раствор камень.

Канавка, выложенная речным камнем: такой желоб легко чистить

Как сделать самый экономичный дренаж на даче? Оставить каналы полностью открытыми, засыпав их щебнем, гравием или смешанной гравийно-песчаной смесью. Такое бюджетное решение отлично подойдет для местности, где проблемы с размыванием грунта возникают нечасто.

Канавка поверхностного дренажа с засыпкой

Существует множество вариантов оформления открытых каналов: готовые лотки из пластика, металла, бетона с декоративными решетками.

Закрытая дренажная сеть

Сделать закрытый дренаж на дачном участке без привлечения специалистов гораздо сложнее. Закрытая система – это сеть перфорированных труб, проложенных с обязательным соблюдением технологии, уклона по всему периметру участка.

Схема системы закрытого типа

Для выполнения работ необходимо точно спланировать места установки труб – в случае ошибки придется переделывать всю ветку. Поэтому мастера используют лазерные дальномеры и специальное оборудование, чтобы просчитать с точностью до миллиметров необходимую глубину и наклон прокладки трубопровода.

Выполнение работ: выбор направления установки

Перед установкой перфорированных труб вырытые траншеи укрепляют и создают насыпную подушку из гравия. Под засыпку обязательно устанавливают текстиль. Для разных участков системы выбирают трубы разного диаметра.

Монтаж перфорированного трубопровода

Кроме расходов на трубы и земляные работы, необходимо просчитать количество ревизионных емкостей. Перфорированные трубы придется промывать, а чтобы добраться до места стыка, по ходу магистрали устанавливают колодцы с выходом на поверхность.

Колодцы – обязательная часть закрытой системы

Преимущество закрытой отводящей системы – абсолютная незаметность. Трубы вкапываются в грунт, и после окончания работ на поверхности не остается открытых канав. Закрытый дренаж целесообразно обустраивать во время строительства дома. На дачном участке, который используется только для сезонного выращивания овощей, достаточно сделать простую, экономичную открытую систему.

Разновидности

Различают несколько видов ливневых
систем. По способу сбора стоков:

• точечные. Прием жидкости осуществляется через специальные дождеприемники, расположенные под вертикальными участками водосточной системы зданий;
• линейные. Представляют собой систему протяженных желобов открытого типа, размещенных на линиях понижения рельефа участка. Используются для сбора и отведения излишков воды с территории.

По типу размещения элементов:

• открытые (наружные). Представляют собой желоба, по которым перемещаются сточные воды, поступающие с поверхности;
• закрытые (подземные, глубинные). Это система трубопроводов, выполняющая функции передачи стоков на очистные сооружения;
• смешанные. Системы, которые состоят из открытых и закрытых элементов.

Чаще всего используются смешанные виды. Открытая ливневая канализация удобна тем, что любые засоры или пробки могут устраняться быстро и без особых затруднений. Однако, использовать участок, по которому проходит сеть открытых элементов, крайне сложно. Скрытые трубы позволяют использовать территорию для различных хозяйственных целей, но любой засор или пробка становятся серьезной проблемой. Ливневая канализация — это сеть, постоянно подверженная опасности засорения. Стоки несут большое количество пыли, песка и мелкого мусора. Прочистка подземных труб создает немалые сложности. Поэтому систему комбинируют, используя открытые и закрытые элементы там, где это возможно.

Кроме этого, различают самотечные
и напорные виды ливневой канализации. В первых перемещение стоков происходит
самостоятельно, из-за уклона труб. Вторые используются редко, только в участках
со сложным рельефом или в зоне плотной застройки.

Отдельным видом считают ливневые
системы промышленных предприятий. Промливневая канализация выполняет те же задачи, но отличается
большими размерами, сложной конфигурацией и составом жидкостей. Устройство промливневых комплексов
представляет собой обособленную систему, оснащенную собственными очистными
сооружениями и сетью транспортных трубопроводов.

Технология укрепления

Выбор способа укрепления канав выбирается в зависимости от длины дренажных сооружений и крутизны (формы) стен. Чем больше высота стен и отвеснее их проекция, тем надёжнее потребуется фиксация.

Неглубокие борозды с покатыми склонами, как правило, в специальном укреплении не нуждаются. Их периодически прочищают с помощью огородных инструментов. Разумным способом предотвратить возможное осыпание будет засаживание склона растениями с мочковатой корневой системой, надёжно скрепляющей поверхностные слои почвы.

Средняя крутизна стен требует применения геосетки или биоматов. Допускается укрепление подручными материалами. Очень крутые склоны укрепляются с помощью решёток или биоматов.

Дренаж на дачном участке: самый простой способ устройства для конкретных условий

Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.

Ведется создание водоотвода от фундамента дома

Пример дренажа участка при высоком уровне грунтовых вод

При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.

Специальный трубопровод с перфорацией и геотекстилем

Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:

• Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
• На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
• Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.

Наглядная схема дренажа закрытого типа с линейным сбором

При высоком УГВ дренажная система принимает древовидный вид

Устройство открытого дренажа своими руками на участке с глинистой почвой

Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.

Ведутся земельные работы по устройству водоотвода

В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.

Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.

Процесс декорирования открытых каналов камнем

В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.

Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.

Линии в невидимой части участка можно укрепить обычным шифером

Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.

Гидравлические расчеты канав, кюветов и лотков

2.215.

При проектировании нагорных и водоотводных канав, кюветов и лотков размеры их поперечного сечения устанавливаются по расчетному расходу воды при дождевом стоке, который определяется в соответствии с требованиями СНиП 2.01.14-83 и по программе автоматизированного гидравлического расчета, приведенной в прил. 9 настоящего Пособия. Для расчетов размеров канав методом подбора могут быть использованы таблицы, разработанные Главтранспроектом.

2.216.

Расчетные сечения канав, кюветов и лотков назначаются в точках переломов продольного уклона дна канав, а на участках с однородным уклоном — в точках резкого изменения расчетного расхода воды, но не реже чем через 200 м.

При расчете канав и лотков на постоянный расход при одинаковом продольном уклоне достаточно рассчитать одно сечение.

Рис. 56. Конструкция поглощающего колодца из железобетонных колец диаметром 0,7 и 1 м

1 — верх поглощающего слоя; 2 — железобетонные кольца; 3 — отмостка из булыжного камня или из железобетонных плит; 4 — чугунный люк; 5 — регулировочные бетонные камни; 6 — деревянная крышка; 7 — опорное кольцо; 8 — плита перекрытия; 9 — песок крупный; 10 — щебень; 11 — камень; 12 — скобы ходовые

Особенности строительства дренажной системы для дороги

Как правило, дренаж вдоль дороги выполняет компания, специализирующаяся на работе такого типа. Тем не менее, рассмотрим все тонкости строительства систем водоотведения с автомобильной дороги.

1. Обустройство дренажных канав выполняется со стороны притока грунтовых вод. Если же речь идет о болотистой местности, то система монтируется в двух сторон магистрали.
2. В случае, когда в непосредственно близости к дороге имеется поток воды, присутствующий в любое время года, то отвод должен осуществляться исключительно в закрытых лотках.
3. Если дренажная система не может быть сделана под одним уклоном, то канавы необходимо поделить на короткие участки с крутым уклоном и длинные пролеты с плавным уклоном. Это позволит обеспечить скорость оттока воды не меньше, чем 0,3 м/сек.
4. Наименьший продольный уклон дренажных канав должен быть 5 см на 10 м участка. Иногда уклон уменьшается до 3 сантиметров.
5. Эффективная система включает в себя создание водопоглощающих колодцев, так будет максимально защищена автомобильная дорога от негативного воздействия грунтовых и талых вод.
6. При обустройстве дренажных канав нужно помнить, что отвод воды из них запрещен в непроточные водоемы, а также туда, где расположены пляжи. Кроме того, для отвода воды в рыбные пруды требуется специальное разрешение.
7. Наименьшая глубина дренажных канав — 0,6 метра, исключение составляют те канавы, которые располагаются в местах с сухим климатом. В этом случае допускается глубина до 0,4 метров. Если же речь идет о болотистой местности, то дренажная канава опускается на глубину до 2 метров.
8. Откосы кюветов со стороны дороги обустраиваются с крутизной в соотношении 1 к 1,5. То есть, при одной части по вертикали необходимо взять 1,5 части по горизонтали.
9. Канава вдоль дороги для водоотведения должна быть шириной не менее, чем 40 сантиметров, если дренаж осуществляется на болотистой местности, то минимальная ширина составляет 80 сантиметров.

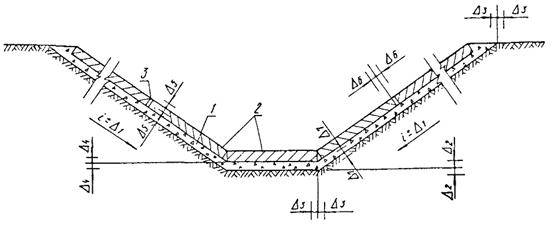

10. Разрез водоотводных канав должен иметь форму трапеции.
11. При необходимости кюветы укрепляются. Для этого дно засыпается щебнем с песком, а откосы обсеваются травами в специальные клетки из бетонных брусков или сетки ПВХ.
