Габионы своими руками: пошаговые мастер-классы

2 Чем заполнить габион?

Камень – наполнитель и главная деталь габиона. Именно он придает внешний вид сооружению. И лучше использовать природный материал той местности, где устраивается такое ограждение. Во-первых, естественный вид подчеркнет достоинства и гармонию дома с окружающей средой. Во-вторых, само наличие камня в местности снимает вопрос его приобретения. Остается только доставить его к участку, что может обойтись совсем недорого.

Если камня в природном ландшафте нет, а габион устроить хочется? В этом случае материал придется приобрести. Это будет стоить дороже, но зато есть и одно преимущество – выбор. И ассортимент наполнителей сегодня настолько велик, что в этом стоит разобраться подробнее.

Для наполнения сетки чаще всего используют базальтовые, кварцитовые, диоритовые и гранитные породы. Возможно также применение песчаника или других видов камня с высокой прочностью. В случае использования габиона в качестве декоративного элемента дизайна уместно использование стекла, дерева, битой черепицы и других материалов.

Важно подобрать материал и по форме. Если наполнение используется для подводных сооружений, то форма камня не имеет особого значения

Для этих целей подойдут даже колотые куски железобетона. Для элементов ландшафтного оформления выбирают форму и размер в соответствии с замыслом дизайнера.

А что с размером? Для сооружения подводных или прибрежных укреплений диаметр камня должен быть вполовину больше размера ячейки в сетке габиона. Это связано с требованием к повышенной устойчивости в водной среде. Более мелкие камни будут вымываться водой. Для устройства такой конструкции на сухих участках размер наполнителя должен быть больше размера ячейки на 1/3 часть. Для закрывания свободного пространства между крупными камнями в габионе допускается незначительное добавление материала меньшего размера (до 10%). Но и мелкие камни не должны свободно проходить через ячейку сетки. Причем такая добавка допустима только для наземных сооружений.

Забор из габиона

Чтобы соорудить забор из габионов своими руками, нужны материалы:

сетка, изготовленная сварным способом, – она прочнее и выдерживает больший вес наполнения;
трубы из стали для опорных столбов;
камни крупного размера;
мелкий щебень для внутренней засыпки;
геотекстиль;
ручной бур;
паста цинковая;
бетонная смесь для заливки ям;
вязальная проволока;
уголки металлические;
метизы.

Забор из габионов занимает немного больше места, чем обычные конструкции, при изготовлении требует немало времени. Преимущества ограждения – не заливают фундамент, а каркасное сооружение можно ставить на сложных грунтах.

Изготовление фундамента для забора из габиона

Сделать забор из габионов своими руками поможет пошаговая инструкция:

Заранее размечают место под строительство. Определяют ширину и длину забора.
Зону расчищают от сорняков, деревьев, корней.
Поверхность выравнивают.
Ручным буром делают в грунте ямы под опорные столбы. Глубина ямы до 500 мм, шаг не более 2,5 м. Частота вбивания опор зависит от нагрузки и декоративных особенностей сооружения.
В подготовленные ямы ставят столбы, заливают готовой бетонной смесью. Оставляют состав набирать прочность не менее 4 суток.

Монтаж сетки

Поэтапная техника натягивания сетки:

от рулона готовой сварной сетки отрезают куски нужной длины;
всего полотен будет не менее 6;
одно полотно – дно, остальные – стенки, крышка;
укладывают дно, затем поочередно боковые стенки;
связывают элементы проволокой;
готовый короб устанавливают между столбами и фиксируют металлическими штырями;
проволочную емкость прикрепляют к опорным столбам хомутами, гайками или болтами;
заполняют каркас камнями, выбирая наполнитель нужных фракций;
укладывают крышку, закрепляют ее проволокой;
углы готового забора дополнительно фиксируют уголками.

Наполнение габиона камнями

Пошаговая инструкция установки габионов своими руками не будет полной без правил укладки камней.

Техника такая:

При высоте короба более 500 мм секции заполняют камнями одновременно и постепенно. Сначала укладывают материал на четверть высоты, затем дают камням осесть, при необходимости выстилают геотекстиль, делают стяжку из расчалок и продолжают укладку.
Матрасные габионы засыпают в 1-2 этапа. Сначала все секции наполняют на четверть, затем заполняют 1-2 секции полностью, третью и последующие засыпают наполовину. После стяжки расчалками продолжают укладку материала.
Выкладку камней делают выше верхней линии короба на 5-7 см. После усадки лишние элементы убирают, но чаще всего камни сами опускаются до нужного уровня.
Если рядом с первым коробом планируют установку (в длину) еще одного габиона, последнюю секцию первой конструкции оставляют пустой. Это нужно для последующего связывания габионов.
При экономии камня, большие фрагменты укладывают по внешним сторонам конструкции. В середину (до 1/3 расчетного объема короба) засыпают мелкий камень, твердый строительный мусор. Предварительно середину застилают геотекстилем.
Камни выкладывают плотно, чтобы не оставалось пустого пространства.
Ребра жесткости или распорки, которые устанавливают внутри габиона, монтируют до начала заполнения сетки камнями или в процессе поэтапной засыпки. Опытные мастера ставят ребра жесткости до момента закладки

Засыпной материал размещают осторожно, чтобы не повредить стяжки из проволоки.

При установке коробов на суше допустимо использовать строительный мусор. В емкостях, предназначенных для укрепления оснований в воде (пирсы, станции лодочные и пр.), короба заполняют только камнями.

Какие камни можно применять для габиона?

Разобравшись с монтажом габионов, определяют качество и форму засыпного материала. Применяют различные куски – круглые голыши, дикий камень, пластины. Размеры определяют по параметрам ячейки, чтобы фрагменты не вываливались наружу. Варианты выкладки также зависят от предпочтений хозяина. Например, плоские камни размещают по типу кирпичной кладки со смещением швов. Если применяют разноцветные фрагменты, выглядит такая кладка особенно эффектно.

В соответствии с требованиями к материалу, для габионов выбирают камни с нужными характеристиками:

удельный вес для построек на улице 17,5/18 кН/м3, для строений в воде 23-25 кН/м3;
прочность от 400 кгс/см2;
морозостойкость от F350;
стойкость к воздействию внешних факторов с учетом потери общей массы за период эксплуатации не более 5-10%;
коэффициент влагопоглощения до 0,06%.

Чаще всего в качестве наполнителей применяют туф, плотный/мягкий известняк, трахиты, гранит, базальт, сланец. Декоративные габионы делают из стеклянного камня.

Габион — модная тенденция в ландшафтном дизайне, или Что можно сотворить из сетки и камней

Приближается весна. Зимние хлопоты начинают отходить на второй план, уступая место будущим дачным вопросам. Вскоре они займут доминирующее положение для тех, кто любит свой сад, много времени посвящает дизайну загородного участка и старается внести в его обустройство этакую изюминку, которая отличала бы его от соседних участков.

В этой публикации мне хотелось показать элемент, применяемый в ландшафтном дизайне, который позволяет проводить террасирование и зонирование территории участка, создавать цветочные клумбы и интересные архитектурные формы. Возможности этого элемента безграничны! Как говорится, сколько людей — столько идей

Представляю вашему вниманию габион (в переводе «большая клетка»). На языке строителей такая конструкция зовется габионным сетчатым изделием. Звучит это несколько сухо, но эффект дает потрясающий! Этот модный элемент состоит из каркаса, который делают из объемной проволочной сетки. Каркасу можно придать любую форму. Полученную форму заполняют камнем. Его выбор зависит исключительно от вашего вкуса и желания

Как габион можно применить на своем участке? Давайте смотреть!

На участках с большим перепадом высот габион может служить подпорной стенкой.

С его помощью можно зонировать территорию участка.

Решили обновить забор? И здесь габион придет на помощь! К слову скажу, что габионная конструкция будет служить хорошей шумоизоляцией.

Зона отдыха, оформленная габионами, приобретает характерный природный стиль. При помощи габионных конструкций можно сделать очаг, мангал, садовую мебель.

С помощью габиона можно разнообразить садовые цветники, создавая классические и водные клумбы.

Как видно из примеров, гибкость габионной конструкции позволяет придавать габиону любую форму и использовать его в различных утилитарных направлениях, а так же в виде малых архитектурных форм, которые станут настоящим украшением ландшафта!

Экспериментируйте, творите, моделируйте свой участок так, чтобы он радовал вас долго-долго!

С наступающими вас дачными хлопотами!

Габион-улитка

Рассмотрим еще один мастер-класс по созданию симпатичного габиона-улитки. Сама конструкция оформлена в виде спирали из двойной сетки (расстояние до 10 см). Размеры вы можете выбрать самостоятельно, но обычно такие спиральные конструкции имеют высоту до 1 м, ширину – чуть больше 1 м.

Габион в виде улитки.

Итак, для изготовления понадобятся такие материалы:

оцинкованная сетка с небольшим размером ячеек (до 3 см);
металлические прутья сечением до 10 мм;
оцинкованная вязальная проволока;
наполнитель (любой не крупный камень – гравий, щебень, галька и т.д.)
почва (до двух десятков ведер).

Поэтапное изготовление:

Выбранный под конструкцию участок земли освободите от мусора, корней, растений.
Сделайте предварительную примерку – расположите кусок сетки по спирали, чтобы прикинуть высоту и диаметр конструкции.
При помощи ножниц по металлу придайте сетке необходимую форму

Важно загнуть концы, чтобы не травмироваться о них. Так как спираль двойная, необходимо вырезать две идентичные части.
Металлический прут нужно нарезать на куски

Сперва нам понадобится два отреза по 100 см. их необходимо вбить в землю на глубину около 20 см, соблюдая расстояние между ними около 10 см – этого расстояния между сетками необходимо будет придерживаться на всей продолжительности спирали.
Проще начать работать с первой сеткой. При помощи проволоки ею нужно прикрепить к арматуре. Далее разложить в спираль красивой формы, вбить через каждые 40-50 см куски арматуры меньшей высоты, и к ним прикрепить сетку.
По такому же принципу нужно прикрепить вторую часть сетки. В начале их необходимо соединить узким отрезом сетки. В конце – сделать из сетки металлический заборчик.
По всей продолжительности спирали сетки нужно связывать крючками (см. фото) вверху, посередине и внизу через каждые 30 см, в противном случае камень может распереть сетку.
Далее пространство между сетками заполняется камнями. В завершение пространство посередине заполняется почвой.

Процесс по этапам.

При помощи пошаговой инструкции и фото, вы сможете сделать габионы различной формы для цветов и не только своими руками из сетки-рабицы и прочих материалов.

На виде ниже показан процесс монтажа габионов своими руками:

Материалы

Как мы уже указали, основные материалы для изготовления габиона – металлический каркас и камень. Но здесь немало нюансов, которые стоит учитывать. Рассмотрим более подробно.

Каркас

Каркас должен отличаться прочностью, чтобы выдерживать вес и давление тяжелых камней. Для его изготовления используются такие материалы:

Сетка из проволоки. Для этого обычно используется стальная проволока толщиной не меньше 3 мм. Для большей устойчивости и долговечности материал может покрываться слоем ПВХ или оцинковываться.

Сетка с шестиугольными ячейками для каркаса.

Металлические прутья. Их соединяют методом сварки. Прутья расположены под углом 90 градусов к друг другу. Размер сечения прутьев в среднем равен 8 мм. Каркас из прутьев обычно используют для создания опор, оснований и прочих элементов, подверженных значительным нагрузкам.

Каркас из прутьев.

Также не пропустите: декор забора своими руками.

Наполнение

Камень – основной материал для наполнения конструкций. Выбор вида камня зависит от назначения и расположения конструкции. Могут использовать как природные виды, так и искусственные аналоги. При этом учитывается их размер и форма, состав. Для подводных конструкций выбирают камни твердых пород вулканического происхождения, например:

гранит;
базальт
кварцит;
диорит.

Габион с плоскими камнями.

Важно, чтобы камни для наземного применения отличались прочностью и устойчивостью к атмосферным воздействиям и в особенности – низким температурам и перепадам. Для этого используются такие виды:

песчаник;
серо-розовый гранит;
кристаллические сланцы;
порфирит.

Также для наполнения используют речные камни и гальку – за счет обтекаемой формы камней такие декоративные элементы выглядят очень эффектно. Как правило, для наполнения каркаса задействуют один вид камня, свойственного для данного региона – в таком случае конструкция не смотрится слишком пестро и отлично вписывается в ландшафт. Можно также заказывать разноцветные камни, но стоимость готового изделия выйдет больше.

Идея: оригинально и необычно будут смотреться габионы с альтернативным наполнителем – деревянными спилами, разноцветным стеклом, битым кирпичом, бетоном или черепицей, кусками древесной коры и порезанными полипропиленовыми трубами.

Важно, чтобы размер камней превышал размер ячеек сетки минимум на 30%. Для подводных конструкций камень должен быть в два раза крупнее отверстий на каркасе

Габион со стеклянным наполнением.

Еще пару примеров конструкций с альтернативным наполнением:

Габионы с альтернативным наполнением.

Читайте на нашем сайте: пергола своими руками.

Плюсы и минусы

Насыпные клумбы приобрели широкую популярность среди владельцев частных домов благодаря большому количеству преимуществ:

Возможность сооружения разнообразных и уникальных форм конструкции. Для получения эксклюзивной дизайнерской композиции следует скомбинировать геометрические формы с несколькими видами наполнителя.
Продолжительный период эксплуатации и повышенная прочность конструкции. Если правильно установить клумбы, то ограждение будет служить намного дольше других изделий, которые были изготовлены из иных материалов.
Защитные функции конструкции. Высокие насыпные изделия могут надежно скрыть территорию огороженного участка от прохожих. Помимо этого, огражденная зона способна обеспечить защиту от сильного порывистого ветра.
Возможность монтажа на любом участке.
Высокий уровень пластичности изделия позволяет не опасаться незначительных смещений почвы. Ограждение не подвержено деформированию.
Возможность задекорировать конструкцию. Клумба из строительной сетки своими руками может стать отличной основой для вертикального озеленения.

Недостатками габионов считается громоздкость конструкции, а также значительные денежные вложения, которые потребуются в случае использования нестандартного наполнителя.

Громоздкие конструкции лучше не возводить в маленьком дворе

Что представляют собой габионы

Сразу стоит сказать, что изначально габионы предназначались для защиты русел водоём и рек, а также для укрепления опорных стен или крутых склонов. Однако данная конструкция нашла своё широкое применение и в ландшафтном дизайне, благодаря чему этот элемент декора успел полюбиться многим владельцам участка.

Габионы – это объёмные сетчатые конструкции, для изготовления которых применяется прочная толстая проволока, являющаяся сдерживающим элементом – каркасом, внутрь которого помещаются тяжёлые природные материалы, например, камни, щебень, галька и т.д. Визуально габион выглядит как огромная клетка. Однако благодаря простоте изготовления данной конструкции ей можно придать практически любую форму и размеры.

Каркас конструкции всегда изготавливается из качественной кручёной проволоки, а сами секции габионов могут иметь разные размеры в зависимости от того, какое дизайнерское решение было принято владельцем участка. Зачастую для придания конструкции более жёсткого и прочного вида для её изготовления используется арматура.

Что касается наполнителя, которыми могут быть заполнены каркасы из проволоки, то они могут иметь совершенно различную форму и состав. Причём каких-то особых требований к данному виду материала нет. Единственное, о чём следует помнить: материал, помещаемый в сетку, всегда должен быть больше на 25 процентов, чем размеры ячеек в каркасе, иначе его содержимое может выпадать из сетки.

Коробы, изготовленные из прочной проволоки, обязательно должны иметь крышку, которая изготавливается из того же материала, что и сам каркас. Если планируется возводить габаритные габионы, то для них изготавливаются дополнительные секции с отдельными перегородками, которые гармонично разделяют монолитную конструкцию. Благодаря такому подходу можно создать прочное и долговечное сооружение, которое надолго будет защищено от деформации и проседания.

Кроме того, крупногабаритные габионы всегда оснащаются дополнительными перегородками, которые предназначены для крепления между собой отдельных секций. Причём материал, из которого изготавливаются данные перегородки, должен быть таким же прочным и качественным, что и материал, из которого изготовлены каркасы. Если проигнорировать это требование, то габионы потеряют свои качественные характеристики и у них значительно сократится срок эксплуатации.

Применение габионов

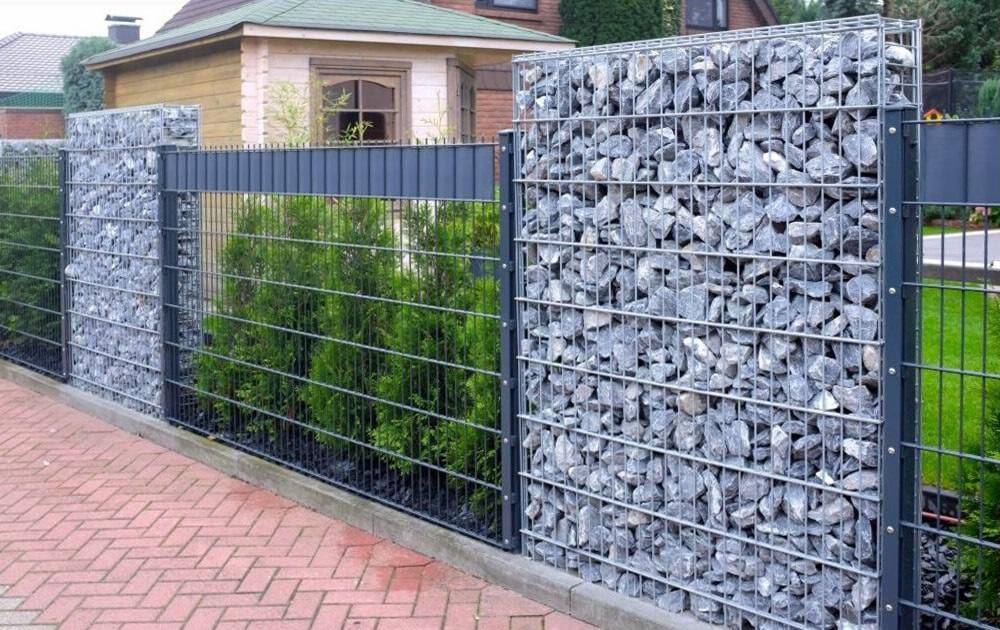

Чаще всего насыпные сооружения используются в качестве ограждений. Причем забор может быть сплошным и непрозрачным либо иметь пропускающие свет и не препятствующие обзору вставки.

Интересный забор с эрклезом

Штакетник и габионы

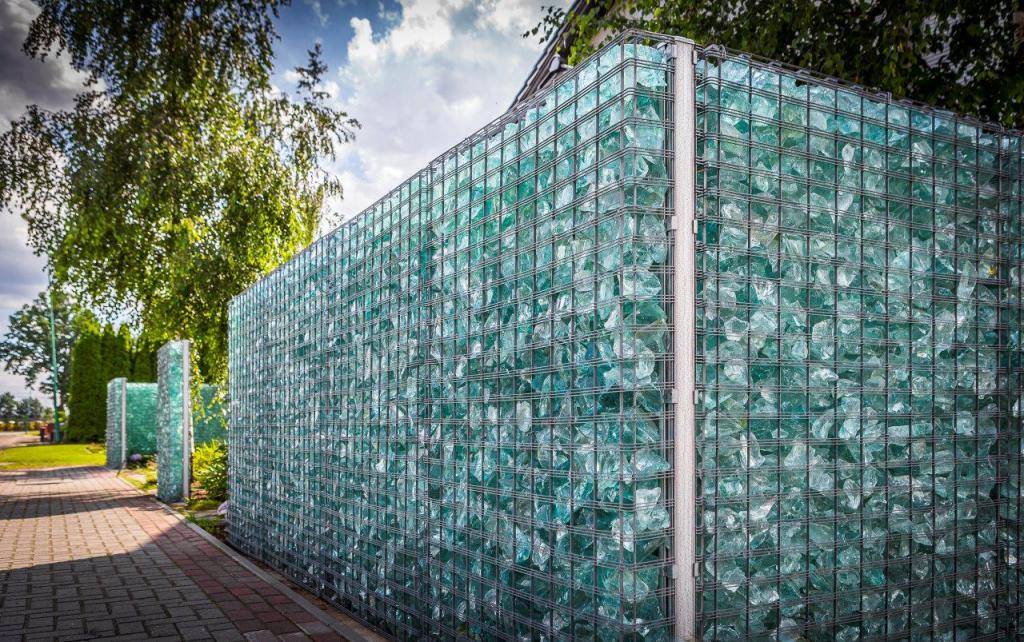

Особенно эффектно смотрится ограждение со вставками из кускового стекла и светодиодной подсветкой.

Ограждение с подсветкой

Забор из габионов с подсветкой

Подсветка точечная

Ограждения могут быть высокими, даже более двух метров, а также совсем низкими.

Удачное сочетание ограды и клумб Низкая ограда, предотвращающая смещение грунта

Насыпные конструкции применяются и в малоэтажном строительстве. Габионы устанавливаются в качестве внешней обшивки фасада, используются для строительства и отделки колонн. Выглядит эффектно и необычно.

Габион может использоваться для укрепления или украшения стен дома

Интересный проект с архитектурными габионами

Фасад из габиона

Схема фиксации фасада из габионов

Невысокие цилиндрические габионы можно установить перед въездом в гараж или около дома, закрепив на столбиках, например, автоматику для открывания входных ворот, датчики распознавания лиц владельцев, инфракрасные барьеры безопасности и оповещения и другую “интеллектуальную” автоматику.

Цилиндрические габионы — фото

Насыпными конструкциями может быть декорирован или укреплен не весь фасад, а только цоколь или лестница.

Каменная отделка цоколя

Цоколь и лестница из габионов

А рядом с домом или магазином всегда найдется место для велопарковки.

Велопарковка

В ландшафтном дизайне “каменные клетки” используются повсеместно.

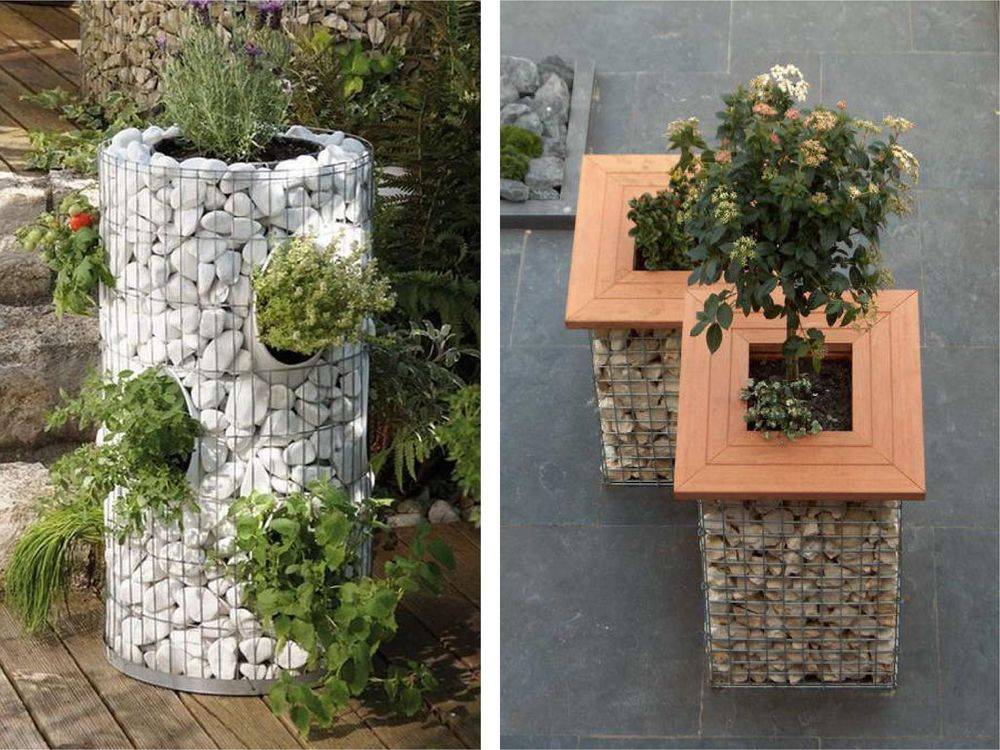

Из сетки и насыпных камней можно изготовить высокие овощные грядки и клумбы любой конфигурации и размеров. Пределы возможностей ограничиваются лишь фантазией. Шарообразные сварные габионы
Цветочные клумбы

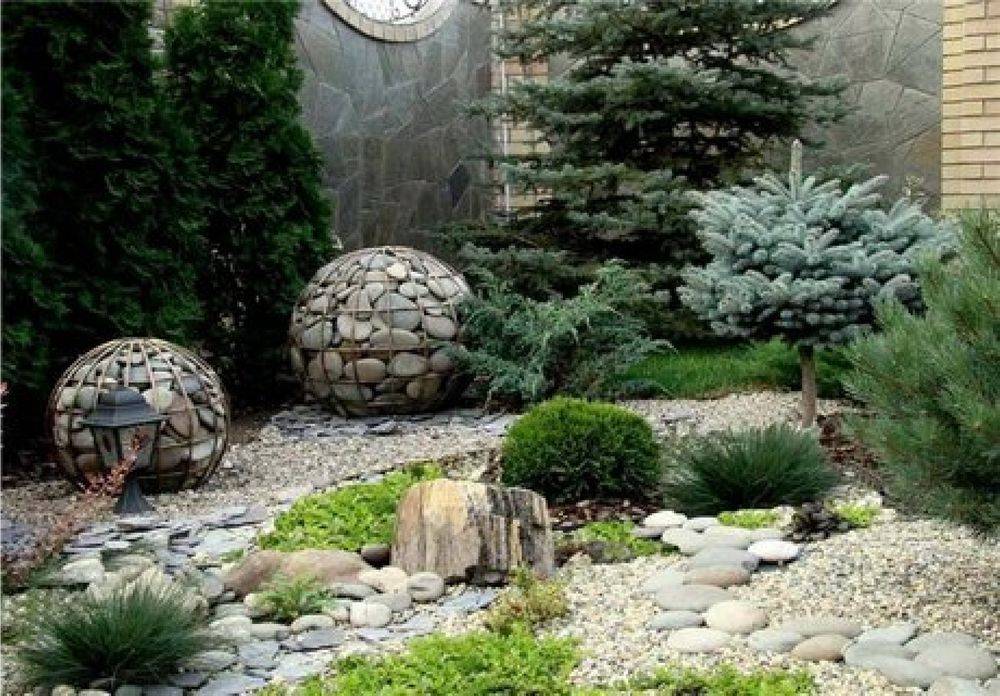

Фигуры для украшения участка — новый тренд в ландшафтном дизайне. Сварные сетчатые конструкции, заполненные камешками, выглядят интересно, эстетично и совершенно не боятся непогоды.
Ландшафтный декор

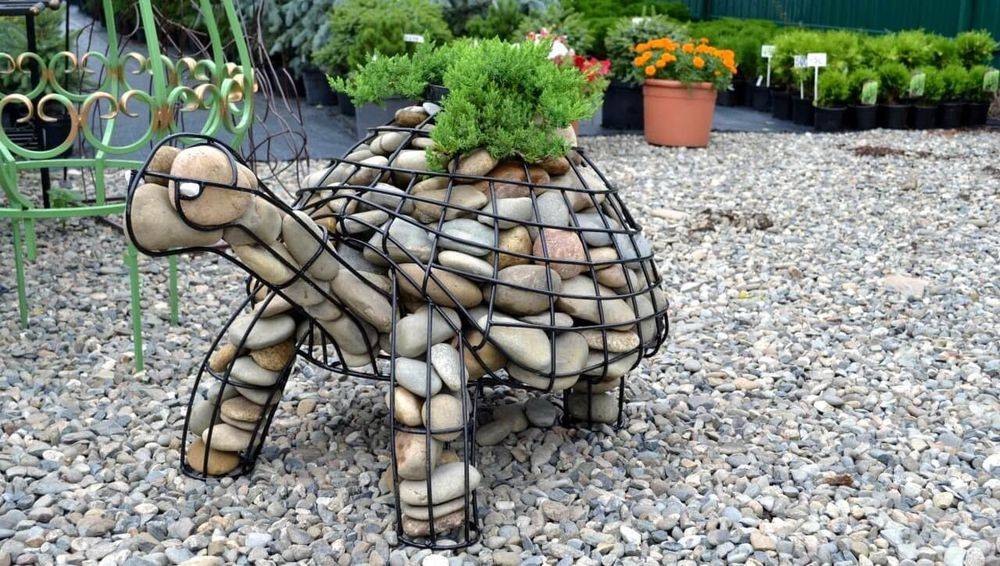

Сварная габионная конструкция в форме черепашки
Из габионов можно соорудить прекрасный фонтан, причем как декоративный, так и питьевой. Главное — использовать качественную оцинкованную или нержавеющую сетку для каркаса.
Фонтан
Фонтан каскадный
Такие разные габионы…
Габионы годятся для укрепления границ любых водоемов, а также сооружения декоративных прудов. Бортики могут быть высокими, если внутри — пластиковая емкость, бетонные или металлические стенки, прочная рулонная гидроизоляция. Пруд
Пруд на загородном участке
Внешняя отделка уличных печей, грилей, барбекю, каминов габионами — одно из лучших решений. Ведь камни — материал с высокой теплоемкостью и абсолютно не горючий.
Красивый гриль Уличная печь
Печь-гриль из габионов
Уличная мебель из габионов массивна и устойчива. Ее легко можно оставить “зимовать” в саду. Но стоит помнить, что камни и стальная сетка — материалы холодные, поэтому необходимо дополнять столы, лавки и кресла деревянными антисептированными настилами и мягкими подушками для большего комфорта.
Уличная мебель
Уличные скамейки Стол и скамейки
Садовая мебель из габионов

Как самостоятельно сделать габионы: пошаговая инструкция

Необходимые материалы:

кладочная сварная сетка с крупными ячейками;
стальная проволока;
камни для заполнения;
черная пленка;
арматурные стержни (для высоких габионов).
Инструменты:
ножницы по металлу или кусачки;
плоскогубцы;
тяпка;
лопата;
строительный уровень;
рулетка.

Этап 1. Подготовка участка

Тщательно выравнивают площадку под установку коробов, используя мотыгу. Рыхлую почву можно снять на 15 см и сделать гравийную подушку, тщательно разровняв засыпку.

габионы своими руками пошаговая инструкция. Фото

Качество выравнивания проверяют длинным ровным бруском или доской, на которых устанавливают строительный уровень.

Чтобы предотвратить прорастание сорняков сквозь габионные короба, по границе подготовленной площадки устраивают неширокую ограждающую канавку глубиной 10-12 см.

Площадку под габионы укрывают черной пленкой для защиты от сорняков. Краем пленки заполняют канавку и прижимают ее доской у бортика.

Этап 2. Монтаж коробов

В качестве сетки для габионов используют кладочную сварную сетку в листах, приобретая для экономии материал с самыми крупными ячейками.

габионы своими руками пошаговая инструкция. Фото

Совет: определите до начала изготовления, камнями какого размера вы будете заполнять сетки, чтобы размеры ячейки не оказались слишком крупными для мелкогабаритного заполнителя.

Сетка раскраивается по граням для получения короба нужного размера. На ровную площадку укладывают предполагаемое дно короба, в с четырех сторон от него ( боковые грани. Заготовки сплетаются стальной проволокой. Концы проволоки тщательно закручиваются плоскогубцами, чтобы прочно зафиксировать оплетку и не допустить разъединения граней.

Боковые стенки поднимаются и сплетаются между собой по углам короба.

как сделать габионы своими руками. Фото

В длинных коробах дополнительно устанавливают поперечные панели для защиты габионов от распирания. Панели оплетаются проволокой с дном и боковыми гранями.

В высоких конструкциях все внутренние углы по месту стыков стенок друг с другом и с поперечными панелями укрепляют стержнями арматуры 6-8 мм.

Этап 3. Заполнение коробов

Для внутреннего наполнения подойдут различные натуральные каменные материалы (бут, булыжник, галька, крупный щебень, карьерный камень), а также смесь нескольких видов. Можно целенаправленно подобрать контрастный по форме и цвету материал и при заполнении создать оригинальную композицию.

как сделать габионы своими руками. Фото

При укладке камни подбирают так, чтобы они максимально плотно стыковались. Для заполнения углов лучше подобрать образцы, имеющие прямолинейный или близкий к нему скол.

Распределяйте при укладке крупные и мелкие камни так, чтобы максимально заполнить пустоты.

Совет: если часть камня окажется меньше размера ячеек, укладывайте его внутри габиона, а у стенок располагайте крупные куски. Также внутри короба можно спрятать некрасивые образцы.

Этап 4. Изготовление второго ряда

Для высоких подпорных стен или заборов одного ряда коробов обычно недостаточно. В этом случае поверх первого уровня устанавливают короб, смонтированный по описанному выше принципу, включая устройство поперечных панелей и арматурных стяжек, и также заполняют его камнем.

Совет: Габионы отлично интегрируются с водопадами, почтовыми ящиками, скамьями, дачным душем, очагами. Если планируете их для дополнительного функционального использования, то до заполнения коробов закрепите нужные объекты на внешней стороне или проложите внутри инженерные коммуникации в стальных трубах, которые не будут раздавлены камнями.
