Водяное отопление своими руками: схемы, проектирование и монтаж системы водяного отопления в частном доме

Открытая и закрытая системы отопления

Кроме уже рассмотренных нами видов водяных отопительных систем имеется разделение на открытую и закрытую конструкцию.

Открытая система отопления состоит из котла (используется любой, кроме электрического), трубопроводов, радиаторов отопления и расширительного бачка, в который поступают излишки воды при её расширении в процессе нагревания.

Бачок не герметичен, вода из системы может испаряться, поэтому её уровень нужно контролировать и доливать при необходимости.

Для того чтобы открытая отопительная система с верхней разводкой и естественной циркуляцией теплоносителя работала эффективней в зимний период подающий стояк рекомендовано утеплять. Эта мера исключит остывание теплоносителя и, как следствие, замедление его движения (+)

Насос в открытой отопительной системе не применяется. Нагревательный котел располагается в её самой нижней точке, а расширительный бачок – в её верхней точке.

Закрытая конструкция герметична. В неё входят все те же элементы, что и в открытую. Но поскольку перемещение теплоносителя в ней происходит принудительно, обязательный список элементов дополнен циркуляционным насосом.

Расширительный бачок, входящий в состав закрытой конструкции, состоит из двух завальцованных частей, разделенных между собой диафрагмой. При возникновении излишка расширившейся жидкости в системе, она поступает в одну из камер бачка, продавливая диафрагму во вторую камеру, заполненную азотом или воздухом.

При расширении теплоносителя давление в системе повышается, часть бачка, наполненная водой, стремиться вытеснить и сжать газовую смесь. При превышении предельного значения давления в бачке срабатывает предохранительный клапан, сбрасывающий излишки теплоносителя.

Закрытая система отопления характеризуется принудительным перемещением теплоносителя и присутствием закрытого расширительного бачка с мембраной; эта система более сложная, чем открытая

Каждая из отопительных систем обладает собственными преимуществами и недостатками. Они отличаются рядом характеристик и подходят для различных объектов. Если нужно отопить небольшой частный домик или дачу, используют простую и надежную открытую конструкцию.

Более сложная в монтаже и эксплуатации закрытая система отопления чаще применяется в солидных коттеджах и в многоэтажных строениях.

Какую систему выбрать?

Проектирование отопления частного дома осуществляется с учетом энергоносителя, которым будет производиться обогрев помещения. Существует несколько наиболее распространенных систем, при помощи которых во все внутренние помещения здания поступает тепло:

Под «открытым огнем» подразумевается каминный очаг или печь. Оба эти источника тепла малоэффективны в вопросе полноценного домашнего отопления, так как распространяют горячий воздух неравномерно. Они чаще всего включены в проект отопления в качестве декоративных элементов. На других системах остановимся более подробно.

Проект отопления на основе наиболее распространенной водяной системы являет собой планирование замкнутого контура, по которому беспрерывно осуществляется циркуляция горячей воды. В этом случае функцию нагревателя выполняет котел, от которого по комнатам разводятся трубы и примыкают к радиаторам, отдающим основное количество тепла.

Осуществив теплоотдачу, вода перетекает обратно в котел, где снова нагревается и повторяет технологический цикл. Нагревателем для водяного типа отопления служат котлы, работающие на любом топливе. Водяная система обогрева делится на два типа: естественную и принудительную.

Естественная циркуляция

В первом случае теплоноситель циркулирует по трубам и радиаторам без воздействия дополнительной силы. Такой эффект достигается определенным способом монтажа элементов тепломагистрали.

Проектирование отопления при естественной циркуляции воды предусматривает необходимый угол наклона труб, дающий возможность протекать процессу под воздействием гравитации.

Горячая вода легче холодной, поэтому она проходит в высшей точке стояка. Отдав по пути свое тепло радиаторам, остывший теплоноситель вытесняется горячим и опускается в нижнюю точку системы (в котел), где снова нагревается.

Принудительная циркуляция

Принудительное перемещение воды по системе достигается работой циркуляционного насоса, интегрированного в отопительный котел. В отличие от естественной циркуляции принудительная нуждается в источнике электричества, от которого питается насос.

Естественная и принудительная система циркуляции воды может использоваться при однотрубной, двухтрубной и коллекторной разводке. В первом случае проектирование систем отопления предусматривает монтаж одной трубы, которая выполняет функцию подачи и отвода воды одновременно.

При такой схеме температура дальнего от котла радиатора будет ниже, нежели ближнего. К тому же при выходе из строя одной батареи, остальные также перестанут функционировать, так как они не могут отключаться по отдельности.

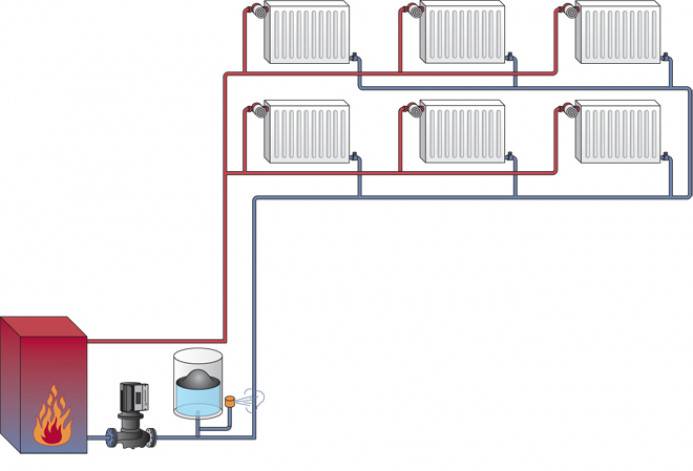

Двухтрубная разводка дает возможность равномерного прогрева батарей благодаря тому, что подающая труба параллельно подключена к каждой из них. Вторая труба отводит остывший теплоноситель обратно в котел. При условии установки крана на каждом радиаторе их можно отключать по отдельности.

Коллекторная разводка наиболее удобна, так как после ее монтажа можно регулировать температуру теплоносителя в каждой отдельной комнате. Для данного способа обогрева помещения потребуется установка коллекторного шкафа.

Такую систему можно вмонтировать исключительно на этапе возведения постройки. Она не подходит для готового частного дома. Это объясняется необходимостью встройки металлических, пластиковых или текстильных воздуховодов, через которые выдувается горячий воздух, нагретый теплогенератором.

В помещение теплый поток поступает из-под потолка и вытесняет холодный воздух, который, в свою очередь, по воздуховодам возвращается к теплогенератору.

Проектирование отопления по методу воздушного обогрева позволяет монтировать систему для внешнего забора чистого воздуха, который подмешивается к потоку. Циркуляция может достигаться гравитационным или принудительным способом.

Естественный воздухообмен происходит за счет разницы температур, а принудительный осуществляется при помощи специального вентиляционного оборудования. Теплогенератор может сжигать дизельное топливо, природный газ (магистральный или баллонный) и керосин. Продукты сгорания выводятся через дымоход.

Монтаж отопительной системы

Не нужно сомневаться в своих силах, монтаж автономного отопления доступен каждому, нужно лишь приложить немного старания. К тому же, чем лучше вы вникните в схему обогрева своего дома, тем проще будете ладить с ней в процессе эксплуатации.

Вы сможете добиться оптимизации её производительности. Ни один мастер не сможет сделать ваше отопление лучше, чем вы сами, ведь никто не станет стараться так, как вы, делая для себя и своей семьи.

Наверно именно в этом и заключается основное преимущество того, чтобы делать автономное отопление жилого дома или квартиры своими силами.

Лучше монтировать систему обогрева, направленную на поддержку стабильной температуры в помещении на протяжении года. Это поможет значительно сэкономить ваше время и силы, ведь вы можете включить систему и вовсе забыть о ней.

Установить отопительную систему гораздо легче благодаря тому, что сегодня очень распространены удобные и практичные металлопластиковые трубы со специальными соединительными системами, которые называются фитингами, и способны облегчить процесс работы в несколько раз.

Этапы сборки схемы обогрева

Первым делом нужно нарисовать схему обогрева на плане дома. Во время этого следовало бы увеличить количество секций батарей примерно на двадцать процентов.

Нужно это для того, чтобы добиться максимальной эффективности работы батарей, которые со временем засоряться и потеряют часть своей теплоотдачи. Дополнительные секции батарей было бы хорошо сделать в угловых комнатах.

Согласно плану, сверлим в стенах отверстия. Желательно, чтобы они чётко отвечали диаметру трубы, которая будет там пропускаться, иначе придётся заделывать лишние щели.

После этого нужно произвести отделку стены в тех местах, где будут закреплены компоненты обогрева. Делается это из-за того, что в дальнейшем будет не очень удобно доставать за батарею, которая отдаляется от стены примерно на пять сантиметров.

Схема автономного утепления частного дома. Нажмите для увеличения.

Было бы неплохо приклеить на поверхность за батареей фольгированный утеплитель, который будет отражать тепло, передавая его в комнату.

Только после этого можно начинать непосредственную установку всех компонентов системы обогрева. Приступать к этой миссии нужно от котла печи или электрокотла. Приборы устанавливаются параллельно или последовательно – это зависит от типа креплений и самой системы.

После полной установки, необходимо протестировать обогрев дома. Этот этап работы и покажет, разобрались ли вы в том, как установить автономное отопление.

Вы должны проверить систему на герметичность. В этой миссии придётся воспользоваться отопительной водой, которую следует пустить по трубам, чтобы увидеть, где именно имеются какие-то проблемы или щели. Если неисправности присутствуют, то их нужно выявить и устранить.

В случае если сделать это самостоятельно вам не удаётся, то обязательно обратитесь к специалистам. Поймите, что система обогрева не любит шуток. Для того чтобы в самый неподходящий момент не обнаружилось каких-то проблем, нужно довести работу до ума с самого начала.

После того, как монтаж автономного отопления завершён и устранены все ошибки, если такие были допущены, работа с ней практически закончена. Остаётся только замазать щели и убрать последствия вашей работы.

Монтаж

Определившись с местом нахождения отопительного котла, следует начать монтаж водяного отопления своими руками. Сначала понадобится начертить схему разводки отопления. Четко и внимательно продумать все нюансы – расположение труб, стояков, позиций радиатора. Последний пункт лучше расположить непосредственно под оконными проемами, это даст возможность обогрева рамы стекла, предотвратив тем самым запотевание и смещение точки росы

Следует отметить что, при прокладке труб обратите внимание на количество изгибов, если их достаточно много, то вам обеспечена недостаточная циркуляция теплоносителя

Рисунок 3: Водяная система отопления дома

Исходя из ваших денежных средств, необходимо выбрать материал, из которого будут изготовлено отопительное оборудование и общая протяженность отопления, ведь большое количество сечений магистральных труб в системе обеспечивает простое и быстрое перемещение по ним теплоносителя. На первых стадиях монтажа по магистралям, подводящим к радиаторам, в самой высокой точке отопительной системы устанавливается  расширительный бак с наличием трубопровода с переливом или без него (немаловажную роль играет конструкция бака). Баки расширительные могут быть закрытого типа или открытого. (См. также: Печи отопительно-варочные своими руками )

Совет! Бак расширительный открытого типа, в отличие от закрытого, можно установить на необходимом участке отопительной системы, но чаще всего его следует  монтировать недалеко от котла отопления.

Следующий этап – монтаж трубопровода до, между и после радиаторов, а также установка самих радиаторов. Здесь все гораздо проще — необходимо вывести трубу  до позиции радиатора, установить радиатор, соединить соответственно выводы и вводы, затем трубу вывести к позиции другого радиатора, где все операции последовательно повторяются. Во время эксплуатации водяной отопительной системы будет правильно, если каждый радиатор будет оснащен краном, который  позволяет  устранять создавшиеся воздушные пробки в данной секции отопления. Завершающим этапом будет замыкание отопительного контура, где и было его начало – в отопительном котле. В котел устанавливают фильтр и, при возникшей необходимости, устанавливается насос принудительной циркуляции (фильтр устанавливается до насоса).

Очень часто владельцы частных домов имеют гараж, пристроенный к дому. В таком случае очень удобно будет сделать водяное отопление гаража своими руками. Вода в радиаторах будет нагреваться от котла, который будет находиться в другом помещении (в доме или в летней кухне). Это очень удобно и экономически выгодно. Монтаж такой системы в гараже ничем не отличается от монтажа водяного отопления в доме. (См. также: Простая печь своими руками )

Важно! Требуется установить в любой точке отопительной системы узел слива-залива, так как во время прекращения эксплуатации или в случае ремонтных работ, будет возникать потребность слить воду. При первоначальном запуске собственного водяного отопления  желательно вызов специалиста для контроля всей ситуации

Рисунок 4: Система водяного отопления гаража

Довольно популярно в наше время стало отопление пола, которое может основываться либо на электричестве, либо на воде. Водяное отопление пола своими руками – это с одной стороны простая, а с другой стороны сложная задача. Нужно проложить полипропиленовые или металлопластиковые трубы, по которым будет идти горячая вода под напольным покрытием. Регулировать температуру легко с помощью специального комнатного термостата. Такой теплый пол имеет преимущества перед электрическим аналогом – дешевизна и низкая энергоемкость.

Если жителям многоквартирных домов практически не нужно беспокоиться об установке отопительной системы благодаря наличию централизованной, то жители частных домов должны самостоятельно думать об этом. Несомненно, в холодное время года дом обязательно будет нуждаться в отоплении. В настоящее время отопление при помощи печки или дров – это не так эффективно. На смену им уже давно пришло водяное отопление своими руками которое обустроить не так-то и сложно.

Составные части водяной системы отопления

В классическом варианте водяная отопительная система включает нагревательный котел, который соединен с радиаторными магистралями. Вода поступает в магистрали и радиаторы, отдает тепло в отапливаемые помещения, затем возвращается обратно в котел. Устройство водяного отопления своими руками – не такой простой процесс, но он под силу домашним мастерам.

Выбираем подходящую схему

После ознакомления с применяемыми в двухэтажных домах системами отопления пришло время вернуться к вашему черновому проекту, где подобраны типы радиаторов и котла, определена расстановка данного оборудования и перечислены пожелания. Дальше выбираем схему в соответствии с рекомендациями:

1. При частых перебоях электроснабжения выбор невелик – нужна самотечная система. Если дом топится кирпичной печкой, стоит использовать ее в качестве источника тепла и не покупать котел.
2. Если вы так и не поняли, чего хотите, смело собирайте двухтрубную тупиковую схему закрытого типа. Ее легко адаптировать к различным условиям и оборудованию. Впоследствии установите твердотопливный, газовый или электрокотел – разницы нет, отопление будет работать.
3. При повышенных требованиях к дизайну интерьера принимайтесь за коллекторную разводку. Чтобы не ошибиться с размерами труб, тяните до гребенки диаметр 32 мм, а подводки к батареям делайте Ø16 х 2 мм (наружный).
4. Теплые полы устраиваются при наличии средств и желания. Их лучше совместить с любой системой, кроме гравитационной.

В маленьком дачном домике на 2 этажа стоит сделать однотрубную систему из труб ППР. При 3—4 батареях на каждой ветви она будет работать безукоризненно. Использовать «ленинградку» в большом коттедже мы не рекомендуем. Подробнее о выборе разводки смотрите на видео от эксперта:

Как работает система

Если вы планируете самостоятельно провести тепло в помещения, стоит разобраться в конструкции и принципе работы водяного отопления. Три составляющих любой схемы:

• установка, вырабатывающая тепловую энергию и передающая ее воде;
• трубопроводная разводка;
• отопительные приборы, расположенные в обогреваемых комнатах.

Один из способов организации отопления в жилище на 2 этажа — двухтрубная плечевая разводка

Принцип действия системы основан на передаче теплоты от источника к приборам отопления посредством жидкого рабочего тела – обычной воды, способной поглотить большое количество энергии (удельная теплоемкость – 4.18 кДж/кг •°С). В отдельных случаях применяется незамерзающая жидкость – водный раствор этиленгликоля либо пропиленгликоля. Как это происходит:

1. Сжигая углеводородное топливо или потребляя электроэнергию, установка нагревает воду до температуры 40…90 градусов.
2. Горячий теплоноситель движется по трубам с помощью насоса либо естественным образом (за счет конвекции) к водяным радиаторам.
3. Между обогревательными приборами и воздухом комнат происходит теплообмен – протекающая через батарею вода остывает на 10—20 °C, атмосфера помещения прогревается. Плюс горячая поверхность радиатора выделяет инфракрасное тепловое излучение.
4. Охлажденный теплоноситель возвращается по магистрали в теплогенератор, где снова нагревается до требуемой температуры.
5. Излишек воды, образующийся при тепловом расширении, поступает в специальную емкость. Когда температура в системе падает, жидкость опять сжимается и уходит из расширительного бачка.

Рабочий цикл отопления — вода нагревается котельной установкой, по трубам направляется в радиаторы, где отдает теплоту окружающему воздуху

Прежде чем проводить отопление, запомните одно правило: эффективность обогрева практически не зависит от объема воды в системе. Данный показатель влияет лишь на скорость прогрева/остывания дома при запуске либо остановке теплогенератора.

Перечислим действительно важные характеристики:

• разность температур на входе и выходе домашнего отопителя, максимально допустимая – 25 градусов;
• мощность источника – должна выбираться по расчету тепловых потерь сквозь внешние стены + прогрев воздуха для вентиляции;
• расход теплоносителя – объем воды, проходящей через отопительные приборы в течение 1 часа;
• гидравлическое сопротивление трубопроводной сети вместе с радиаторами, в идеале не должно превышать 1 Бар (10 м водного столба).

Разъяснение касательно общего объема теплоносителя в трубах даст эксперт Владимир Сухоруков в своем видео:

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

• Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
• Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
• Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
• Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

• Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
• Высокая степень надежность и возможность работы в автоматическом режиме.
• Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
• Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

• Медленный нагрев отопительных приборов.
• Трудоемкость монтажа.
• Возможное замерзание воды в трубопроводах.
• Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Лучевая система

Коллекторная (лучевая) схема отопления – самая продвинутая и современная по теплоэффективности. В ней к каждому из радиаторов подходит пара труб от двух общих для этажа коллекторов, которые сами подключены к котельному оборудованию. Регулировка температуры при данной разводке более гибкая. Плюс к коллекторам допустимо подключить не только батареи, но и «теплый пол».

Трубопроводы в этом случае можно прокладывать как угодно. Часто их просто закладывают под заливной пол. Главный недостаток лучевой схемы – высокая стоимость системы в целом и большая протяженность труб. Плюс последние в уже отделанном коттедже прокладывать в огромном количестве будет сложно. Их устройство следует заранее планировать еще на стадии проектирования жилища.

Лучевая схема — идеальное распределение тепла

Это шифер при необходимости относительно легко можно заменить другим кровельным материалом. Схема прокладки отопительных труб более мудрена, изменить ее впоследствии не так-то просто. Даже жесткие размеры листа ондулина не так страшны, обрезков выходит много, но это всего лишь незначительное увеличение сметы кровли. С отопительными трубопроводами, тем более под лучевую разводку, все гораздо сложнее.

Делаем расчет отопления

Перед тем, как сделать дома водяное отопление, необходимо все тщательно просчитать. Заметим, что потребности в отоплении в прямом отношении зависят от потерь тепла через стены, потолки и полы, двери и окна. Именно поэтому в процессе расчета мощности котла нужно учесть и такие факторы. При этом используются специальные нормы, которые необходимо изучить и рассчитать все применительно к вашему климату.

Теплопотери частного дома и способы их уменьшения

Обычно драгоценное тепло уходит именно через наружные стены, а теплопотери возрастают при больших перепадах температур между внутренними и внешними. Так, нормальная температура (обычно +20 градусов по Цельсию) внутри помещений суммируется с самой большой отрицательной температурой зимы (то есть, холодного сезона) вашей местности.

Для примера приведем такие расчеты. При температуре -30 градусов потери тепла стен в зависимости от материалов будут такими:

• Кирпичные (2.5 кирпича), со штукатуркой внутри – 89 Вт/кв.м.
• Кирпичные (2 кирпича), со штукатуркой внутри – 104 Вт/кв.м.
• Рубленные (250 мм), обшивка внутри – 70 Вт/кв.м.
• Сделанные из бруса (180 мм), обшивка внутри – 89 Вт/кв.м.
• Сделанные из бруса (100 мм), обшивка внутри – 101 Вт/кв.м.
• Каркасные (200 мм), внутри керамзит – 71 Вт/кв.м.
• Пенобетонные (200 мм), со штукатуркой внутри – 105 Вт/кв.м.

При такой же отрицательной температуре потери тепла ограждающих конструкций:

• Перекрытие чердака из дерева – 35 Вт/кв.м.
• Перекрытие подвала деревом – 26 Вт/кв.м.
• Двери деревянные, двойные (без утепления) – 234 Вт/кв.м.
• Окна с деревянной рамой (двойной) – 135 Вт/кв.м.

Чтобы верно посчитать теплопотери, необходимо определить точную площадь наружных (торцевых) стен, потолка, пола, дверей и окон, умножить на теплопотерю с кв.м. их материалов, после чего результаты суммируются.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

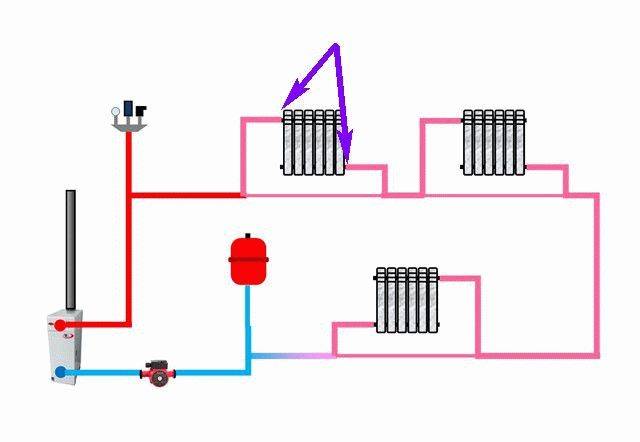

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Насосы

Дополнительно, прокладывая трубопроводы обогрева загородного дома, устанавливают циркуляционные насосы – они отлично справляются с циркуляцией воды в больших домах с большой протяженностью труб, экономят расход топлива, а также быстрее нагревают помещение за счет быстрого движения воды.

Специалисты рекомендуют для одноэтажных домов с крутой крышей, а также подвалом сделать схему с вертикальными стояками и двухтрубной разводкой

Устанавливая водяное отопление своими руками, важно подумать о том, куда будут деваться отработанные газы. Чтобы обеспечить их выход, нужно установить специальную трубу

Преимущества водяной системы отопления

Именно такой вариант отопления встречается наиболее часто, поскольку он является высокоэффективным при небольших затратах топлива.

Также он имеет следующие преимущества:

1. Вода является лучшим видом теплоносителя. Она сравнительно недорогая, общедоступная и обладает высокой теплопроводностью. Именно по этим причинам вода является самым распространенным теплоносителем в отопительных системах.
2. Для нагрева жидкости может использоваться различное оборудование, работающие на электроэнергии, газе, твердом или жидком топливе.
3. Наличие выбора варианта разводки труб в системах водяного отопления. Выбирая тот или иной тип разводки, нужно учитывать несколько параметров, среди которых наиболее значимыми являются площадь дома, его проектировка и мощность используемого для обогрева оборудования. Кроме того, на выбор схемы влияет и стоимость того или иного варианта прокладки труб. Самым дешевым является однотрубное отопление, которое, впрочем, имеет несколько недостатков, а именно – отсутствие возможности корректировать температуру отдельных батарей и неравномерный их прогрев (детальнее: “Схема однотрубного отопления частного дома закрытого типа на примерах”).
4. Возможность быстрой и точной регулировки температуры воздуха в каждом помещении. Это достигается благодаря установке специальных устройств – запорных клапанов и терморегуляторов.
5. Монтажные работы, связанные с системой водяного отопления, могут производиться на любом этапе строительстве дома. И даже в уже готовом здании можно установить такую систему без проведения лишних ремонтных работ.

В настоящее время водяное отопление в частном доме является наиболее эффективным способом автономного обогрева жилья. Не зря именно оно широко распространено – его применяют не только в частных домах, но и в многоэтажках.

Этому способствует сразу несколько причин:

• вода является доступным и относительно недорогим теплоносителем, она обладает высокой теплопроводностью;
• для системы водяного отопления можно использовать любой тип обогревательного оборудования – каждый из них способен быстро нагревать данный теплоноситель до высокой температуры;
• поступая в радиаторы, размещенные по всему дому, вода отдает тепло помещениям, равномерно их прогревая.

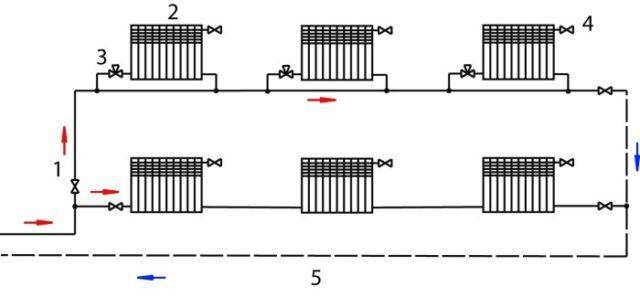

Пример схемы водяного отопления частного дома на видео:
