Специфика закрытой системы отопления: комплектация, расчет расширительного бака и выбор группы безопасности

Как правильно установить и закрепить бак в разных типах систем отопления

Для систем отопления различного типа существуют свои принципы установки расширительных баков.

Как поставить в открытой

Открытая система отопления ― единый сосуд сложной формы, в котором происходит естественная циркуляция жидкости. Контакт с воздухом совершается через расширительный бак, который представляет собой открытую ёмкость большого объёма с крышкой, она нужна только для того, чтобы внутрь не попадал мусор. Такие резервуары устанавливают на чердаке и периодически доливают воду по мере испарения.

Фото 1. Расширительный бак, установленный в открытой системе отопления. Изделие находится в самой верхней точке отопительной схемы.

Расширительный бак монтируют в верхней точке контура, потому что горячая вода, как и пузырьки воздуха, стремятся кверху, а слив остывающей жидкости происходит самотёком. При отсутствии чердака это наивысшая точка разгонного коллектора однотрубной системы. Ёмкости не оборудуют мембранами или запорными кранами, поэтому их установка не потребует больших финансовых затрат.

Каким образом устанавливать в закрытой

Выбрать ёмкость для закрытой системы несколько сложнее, потому что тут придётся опираться на расчёты и объём отопительного контура. В данном случае правильное место выбирают относительно отрезка самого спокойного течения жидкости внутри контура, без смешивания потоков или завихрений. Оптимальный участок для этого — перед насосом циркуляции. Здесь бачок выполняет функцию компенсатора теплового расширения и гасит гидроудары.

Устанавливая расширительную ёмкость в закрытом контуре, необходимо обязательно монтировать предохранительный клапан, который будет сбрасывать избыточное давление. Если при покупке котла в комплекте шёл расширительный бачок, но после монтажа оказалось, что его объёма недостаточно (он должен составлять не меньше 10% общего объёма вода), на это обычно указывает слишком частое срабатывание клапана для сброса давления, можно приобрести дополнительный бак и подсоединить его параллельно первому.

Для закрытой системы предназначены мембранные расширительные резервуары, которые лучше расположить вертикально. При этом теплоноситель поступает в ёмкость сверху, вытесняя из отделения для воды весь воздух.

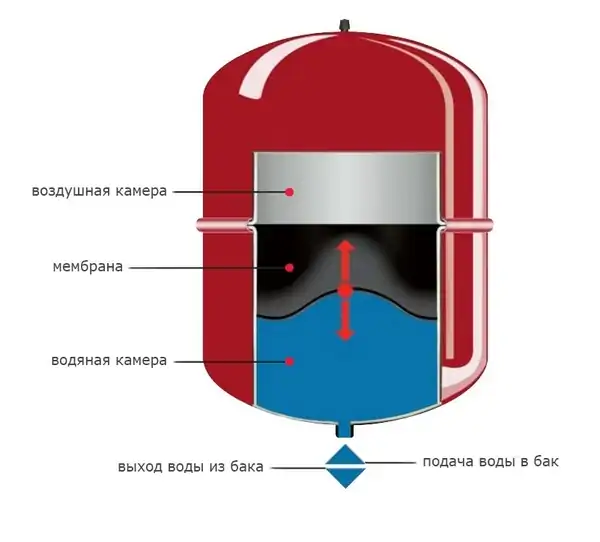

Фото 2. Схема устройства расширительного бака мембранного типа. Стрелками показаны составные части конструкции.

Устройство мембранного бака следующее: внутри пространство поделено на два отсека, разделённых эластичной мембраной. Когда в баке накапливается жидкость и повышается давление, вода давит на мембрану и воздух в верхнем отделе сжимается. Вертикальное положение в таком случае считается оптимальным, оно позволяет легче компенсировать избыточное давление и продлить срок службы мембраны.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Зачем нужен расширительный бак

В закрытых системах отопления объем теплоносителя изменяется в зависимости от его температуры (см. таблицу). Например, если воду нагреть с +40°С до +85 градусов, ее объем увеличится на 2,5%. Вам это покажется небольшим значением, но для системы отопления — это опасно!

ºСКоэффициент расширения, %ºСКоэффициент расширения, %
0.013651.98
100.027702.27
200.177752.58
300.435802.9
400.782853.24
501.21903.59
551.45953.96
601.711004.34

Дело в том, что вода или теплоноситель не сжимаются – они оказывают давление на трубы, фитинги, отопительные приборы. Даже небольшое расширение может привести к протечкам. Чтобы его компенсировать используют расширительный бак.

Вода в центральных системах отопления не отличается качеством, в ней может содержаться воздух. Со временем он скапливается в верхних точках радиаторов, из-за чего они хуже отапливают помещение.

В замкнутых системах теплоноситель может вступать в реакцию с материалом системы отопления. из-за чего выделяется газ. Со временем некоторые компоненты теплоносителей также могут разлагаться с выделением воздуха или других газов.

Если по вашей замкнутой системе циркулирует обычная вода, она тоже может стать причиной появления воздушных пробок. В ней могут содержаться примеси, вступающие в реакцию с материалом труб, фитингов и отопительных приборов.

Расширительный бак служит своеобразным улавливателем и резервуаром для воздуха и газов. Попадая в него, они больше не возвращаются в общую систему. Установка бака помогает защититься от завоздушивания системы и вам не нужно будет спускать воздух из батарей отопления.

Популярные производители баков

1. Баки Wester для отопления признаны одними из лучших в России для домашнего использования. Отечественный производитель выпускает вертикальные и горизонтальные модели в расчете на объем от 8 до 500 л. У них резина сделана из особо прочного термостойкого материала, выдерживающего нагревание до 100 °C. Плюс к тому, расширительный бак комплектуется сменной мембранной, что увеличивает срок эксплуатации.

Корпус изготовлен из прочной стали. Наиболее тяжелые бочки оснащены опорами. Гарантия распространяется на 3 года. Цена Wester WRV 80,наиболее востребованной модели, — около 2 500 рублей.

2. Следующая интересная марка – Reflex германского производителя. Отличается высокой прочностью и продолжительным сроком эксплуатации – до 12 лет. Расширительный бак Reflex для отопления любой модели изготовлен по знаменитой технологии династии Крупп, прославившиеся высококачественной сталью.

Объемы – самые различные: от 8 до 1 000 л. Бак оснащен сменной мембраной, рассчитанной температуру до 70 °C. Стоимость этой линейки от 1 520 рублей.

3. Очень часто встречается в продаже серия китайского производителя Zilmet CAL-PRO. На рынке предлагаются баки с емкостью от 4 до 900 л. Их корпус, сделанный из углеродистой стали, либо окольцован, либо соединен сваркой. Мембрана изготовлена из синтетического каучука. Прибор может работать при температуре от – 10 до 100 °C.

Стоимость мембранной расширительной емкости серии CAL-PRO для отопления начинается от 1 170.

Как выбрать для дома

При нагревании до 70-90 °C вся вода увеличивается в объеме на 4-5 %. Без буфера она создает высокое давление в трубах, из-за которого они могут лопнуть. Поэтому правильный выбор мембранного бака для отопительной системы очень важен. Его следует делать исходя из того, что расширитель должен взять на себя весь лишний объем жидкости. Поэтому перед покупкой необходимо верно рассчитать это количество, а ещё лучше проконсультироваться у проектировщиков.

Также желательно следить, чтобы бак был изготовлен из высококачественных материалов, иначе он просто не выдержит нагрузок.

Очень часто неопытные или недобросовестные продавцы-консультанты пытаются продать клиентам устройства, предназначенные для водоснабжения вместо требуемых, полагая, что разницы между ними практически нет, разве что в цвете (синий и красный). На самом деле, гидроаккумуляторы применяются в системах отопления разве что по недосмотру. В этом случае, так как их резина не предназначена для того, чтобы выдерживать нагревание, они быстро выходят из строя.

Краткая инструкция по установке своими руками

  1. Для начала необходимо определиться с расположением прибора. По инструкции расширительный бак можно устанавливать в любом месте системы отопления, но во избежание резких скачков давления лучше поместить его сразу за циркулярным насосом.
  2. Ставить прибор надо так, чтобы оставался доступ к воздушному клапану, сливному крану, запорной арматуре и другим важным деталям.
  3. Во время монтажа в помещении должно быть не ниже 0 °C. Предохранительный клапан необходимо ставить по ходу течения.
  4. В самой установке нет ничего сложного, надо лишь следовать инструкции и использовать надлежащие инструменты, в частности ключ для металлопластиковых труб и разъемов. Патрубок должен совпадать с трубопроводом.
  5. Баки с большой емкостью необходимо крепить на дополнительные кронштейны. Для этого сначала размечают место, затем сверлят отверстие и прикрепляют подвесы анкерными болтами.
  6. После того, как оборудование закреплено, к нему подводят трубу так, чтобы она не мешала и не оказывала давление на бак.
  7. Затем монтируется редуктор давления, он должен быть установлен после счетчика.
  8. Если все сделано верно, можно приступать к наладке – закачать воздух и воду, наблюдая за давлением. Когда оно будет уравновешено, можно начинать включать отопление.
  9. Монтаж бака в многокотельной системе лучше доверить специалистам, которые прошли тестирование и получили соответствующую лицензию.

Цены по Москве

Купить мембранный расширительный бачок можно по ориентировочной стоимости, указанной в таблице.

МаркаСтоимость, рубли
Объем, л8121824355080100150200300500
Wester7908609001 0001 6501 9002 5003 5005 2009 50011 50018 100
Объем, л8121825336080100140200300500
Reflex1 5201 6001 9802 3003 0704 9005 9006 7009 06010 86015 00023 000
Объем, л8121825355080105150200250500
Zilmet CAL-PRO1 1701 2301 3001 6302 1003 1004 2006 1007 6009 48012 20022 200

Установка расширительного бака в системе отопления открытого и закрытого типа

В современных отопительных системах для компенсации температурного расширения теплоносителя устанавливаются расширительные баки открытого либо закрытого типа, которые имеют особые требования к монтажу, условиям эксплуатации и обладают различными преимуществами и недостатками.

В данной статье рассмотрим основные моменты выбора и установки расширительного бака в системе отопления с принудительной и естественной циркуляцией теплоносителя.

Основным параметром бака является его полезный объем, который должен превышать величину изменения объема жидкости системы в результате максимального изменения ее температуры.

Объем жидкости в системе отопления не является постоянным, так как в процессе работы теплоноситель может расширяться и сжиматься. Нагрев теплоносителя, а соответственно и увеличение его объема при постоянном размере внутреннего пространства системы отопления приводит к увеличению давления на стенки трубопроводов и отопительного оборудования, что может стать причиной их разрушения.

Для компенсации изменения объема жидкости и стабилизации давления на внутренние стенки компонентов системы отопления в её схему вводят расширительный бак (также известный как экспанзомат, от англ. глагола «expanse», что означает «расширять»). При расширении теплоносителя, его количество, превышающее объем внутреннего пространства системы, поступает в расширитель, а после падения температуры – возвращается обратно.

Место установки

Расширительный бак для отопления закрытого типа устанавливается на прямом участке перед циркуляционным насосом. Перед, в том смысле, что насос гонит воду от расширительной емкости, а не в нее. В таком случае расширитель работает более корректно.

Место для установки мембранного расширительного бака

Для установки мембранного бака, монтируют тройник, от него идет труба, к которой подключается емкость. Высота установки не имеет значения. Но перед баком и за ним лучше поставить отсечные краны. Мембрана, выходит из строя раз в несколько лет. Еще чаще приходится его проверять, подкачивать. Чтобы для обслуживания не приходилось останавливать и сливать систему и ставят запорный кран. Его перекрывают и можно бачок снимать, проверять, ремонтировать.

В самой высокой точке

В системах открытого типа, место установки расширительного бака выбирается исходя из других соображений. Его ставят в самой верхней точке системы. В этом случае он работает еще и как воздухосборник. Пузырьки воздуха стремятся вверх, а если в самой верхней точке стоит расширительный бачок, они тут и поднимаются на поверхность, выходя в атмосферу. Так что такой бак намеренно делают негерметичным, чтобы воздух из системы отопления имел возможность выходить естественным путем.

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Состав группы безопасности

Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.

Группы безопасности продаются в собранном виде (на фото выше), а можно купить все устройства отдельно и подключить их при помощи тех же труб, которыми делали разводку системы.

Принцип работы закрытого (мембранного) расширительного бака

Конструкция закрытого расширительного бака отличается от закрытого наличием мембраны. Она непроницаема для воздуха и теплоносителя и делит емкость на две части.

Принцип работы мембранного расширительного бака прост. Когда теплоноситель нагревается, он увеличивается в объеме. Под давлением мембрана поднимается. Тем самым увеличивается общий объем системы отопления и на нее не оказывается дополнительного давления.

При охлаждении ниже заданной температуры теплоноситель сжимается. Мембрана опускается и объем системы отопления уменьшается. Так компенсируется вакуум, создаваемый сжатием теплоносителя.

Особенности выбора

Вам может показаться, что расширительный бачок имеет простую конструкцию и выбрать его можно только исходя из объема. Но есть еще несколько моментов, которые стоит учесть:

  1. Материал мембраны должен быть стойким к реактивам и присадкам, которые используются в теплоносителях;
  2. Внутренняя часть бака должна быть покрыта качественной краской или другим покрытием.
  3. Защитное покрытие внутренней части емкости не должно вступать в реакцию с теплоносителем;
  4. Мембрана должна быть устойчивой к высоким температурам;
  5. Максимально допустимое давление в емкости должно соответствовать характеристикам вашей системы отопления;
  6. Все соединения и швы должны быть стойкими к высокому давлению и гидроудару.
