Изготовление винтовых свай для фундамента своими руками

Преимущества и недостатки свайного фундамента

Свайный фундамент, как любая другая конструкция основания, имеет свои преимущества и недостатки.

Видео описание

Пошаговая инструкция по созданию свайного фундамента от профессионального строителя. На видео вы увидите весь процесс самостоятельной установки с помощью простого самодельного устройства

Преимущества

Свайные фундаменты имеют явные преимущества перед другими типами оснований под постройки и заборы:

• повторное использование опорных деталей основания в случае демонтажа забора;
• быстрое строительство фундамента;
• возможность устанавливать на болотистых почвах и вечной мерзлоте;
• низкая стоимость;
• минимум трудозатрат.

Изучив, как закручивать сваи винтовые вручную, легко и быстро можно поставить забор на пересеченной местности, соорудить хозяйственную постройку и баню.

Недостатки

Недостатков у свайно-винтового фундамента также несколько.

• невозможно установить на каменистых твердых грунтах;
• открытое пространство между поверхностью грунта и полом;
• в домах и хозяйственных постройках нельзя делать подвал;
• срок службы фундамента значительно меньше, чем у стен.

Со временем, когда фундамент придет в нерабочее состояние, его придется частями менять, не затрагивая стены.

Недостатки свайного фундамента – продуваемое пространство под полом и невозможность сделать подвалИсточник koffkindom.ru

Делать винтовой свайный фундамент под капитальным домом нет смысла. Он недолговечен. Под полом остается пространство, в которое проникает холодный ветер, по земле стекает вода. Необходимо заделывать все просветы по периметру, сооружать сложную систему отвода дождевых и талых вод.

Важные моменты

Для забора свайно-винтовое основание достаточно прочное. Его быстро можно соорудить, приварить сетку-рабицу и забор от соседей будет быстро сооружен, дешевый и соответствующий всем требованиям нормативных актов.

Видео описание

Посмотрите на видео, как для самостоятельной установки свай под капитальное здание, применяются простые механизмы.

Применение механизмов значительно упростит работу. Например, удобно создавать скважины под стойки с помощью садового бура. Для завинчивания свай в продаже имеются переносные установки. Оборудование дорогое, его проще взять в аренду, если работы немного. Строителям оно пригодится и облегчит работу.

Использование лазерного уровня значительно упрощает работу по выравниванию свай в вертикальном положении и по горизонтальной плоскости.

Специалисты советую брать стойки без оголовка и закручивать их до упора. Затем автогеном по уровню обрезать, ставить верх и приваривать.

Постоянный контроль правильного расположения по вертикали гарантирует правильное расположение сваи и сведение боковых нагрузок к минимумуИсточник arenda-yamobura.com

Заключение

Теоретически нет ничего сложного в том, как правильно вкручивать винтовые сваи. Практика требует терпения, постоянной сверки с уровнем и хорошей физической подготовки.

Винтовые сваи, благодаря сваей конструкции, прочнее обычных, ровных, удерживаются в грунте и не выдавливаются вспученными почвами.

Свайный фундамент – это быстрый способ строительства основания под забор и капитальное здание. На сыпучих, болотистых почвах винтовые сваи держат надежнее ленточного фундамента.

Завинтить сваи можно самостоятельно, бригадой из 3-4 человек и даже одному. Времени потратиться больше, но материальная экономия ощутимая.

Как выбрать сваи?

Растущая популярность свай требует четкого понимания, какие опоры подходят для определенного фундамента. Если делать сваи самостоятельно, то лучший выбор для этого винтовые и буронабивные опоры.

Типы и виды опор

Опоры выполняют из разнообразных материалов. Выбор типа свай зависит от несущей способности грунта, уровня подъема почвенных вод, предполагаемой нагрузки от здания, глубины промерзания земли.

Рассмотрим все существующие виды свай:

1. Свайно-плитный. Традиционно такой железобетонный фундамент используют при возведении многоэтажных объектов. Подробнее о свайно-плитном фундаменте читайте тут.

2. Свайно-забивной. Устанавливают опоры, используя вибропогружатель либо иной аналогичный вдавливающий механизм. О свайно-забивном фундаменте читайте здесь.
3. Свайно-винтовой. Возведение здания на основании из винтовых свай обходится намного дешевле, нежели сооружение любого иного фундамента. О свайно-винтовом фундаменте читайте здесь.
4. Свайно-буровой. Сваи являются железобетонными столбами, устанавливаемыми в пробуренные скважины.
5. Сваи ТИСЭ. Фундамент ТИСЭ — основание, имеющее свайно-ленточный вид. Оно состоит из буронабивных опор, уширенных внизу, а также железобетонного ростверка. Подробнее читайте тут.
6. Свайно-буронабивной. Опоры делают прямо на стройплощадке, выполняя заливку бетона внутрь пробуренных скважин. Об особенностях данного типа фундамента читайте тут.
7. Деревянный. Такие опоры устанавливают при наличии слабых грунтов. Сваю делают такой, чтобы ее конец упирался в достаточно плотный слой грунта. Подробности — в этой статье.
8. Комбинированный. У таких свай нижняя часть — заводской железобетонный столб, а верх состоит из железобетонного монолита. Такой вариант рекомендован при необходимости прорезки слабых грунтов, чтобы обеспечить опору сваи на подстилающий песчаный слой. Особенности монтажа комбинированных свай рассмотрены в этой статье.
9. Свайно-набивной. Это железобетонные опоры, выполненные посредством установки в скважине арматурного каркаса с последующей заливкой бетонной смеси. Более подробно можно узнать тут.

Виды и типы свайных фундаментов рассмотрены в этой статье, буроинъекционные сваи — в этой. О производстве винтовых и ЖБИ свай читайте тут, о выборе диаметра опор — здесь. Как сделать сваи своими руками, читайте здесь.

Где применяются?

Использование свай обуславливается геологией местности, на которой проводится строительство. Это участки со слабым грунтом, высоким уровнем грунтовых вод или заболоченная местность.

У металлических винтовых свай немало особенностей, что делает их актуальными в ряде случаев:

• Строительство на сложном рельефе. Даже если перепады высот серьезные, все-равно можно обустроить фундамент. Работая со сваями отпадает необходимость выравнивать местность, что экономит время и деньги.
• Строительство пристройки к готовому зданию. Если строить классическим способом – новый фундамент способен повлиять на старый, сместить его, что приведет к наклонам, а то и разрушениям. Метод с применением винтовых свай хорош тем, что не смещает грунт, расположенный по периметру здания.
• Быстрое возведение фундамента. Обладая знаниями и имея в наличии нужное оборудование, возвести основу дома можно за пару дней, поэтому этот тип основания может применяться практически в любое время.
• Возведение линий электропередач. Стержни выдерживают серьезные нагрузки, к тому же их, при необходимости, можно извлечь из земли.
• Усиление имеющегося фундамента. Сваи служат как дополнительная опора. Их размещают по периметру строения и крепят кронштейнами к аварийным участкам, что повышает несущую способность.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

• толщина стали, использованной для изготовления ствола и лопастей сваи,
• толщина и качество защитного антикоррозионного покрытия,
• химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Обустройство слива

При строительстве бани необходимо уделить особое внимание обустройству сливной системы. Неэффективный отвод влаги может спровоцировать преждевременное гниение деревянного пола, приведет к появлению плесени и неприятных запахов

Траншеи для трубопроводов нужно выкапывать еще до того, как сруб будет установлен на ростверк. Их необходимо подвести к зданию в тех точках, где будут располагаться трапы в моечном помещении, а также раковины и унитазы (если в бане будет обустраиваться отдельный санузел).

Траншеи должны иметь небольшой уклон, чтобы трубы располагались под углом и обеспечивали отвод влаги самотеком.

Как обустроить слив в бане на винтовых сваях, подскажет видео:

Что влияет на стоимость?

Как правило, покупатели в такой ситуации ориентируются на стоимость изделия.

Перед тем, как заказывать винтовые сваи под фундамент, необходимо разобраться с факторами ценообразования.

На конечную цену влияют:

1. Качество металла. Недобросовестные производители экономят на качестве стали, чтобы снизить себестоимость своего товара. На деле от этого параметра напрямую зависит способность фундамента противостоять нагрузкам как со стороны сооружения, так и подвижек грунта.
2. Толщина металла. Чем тоньше стенка трубы, тем дешевле изделие. При этом существует прямая взаимосвязь между этим параметром и прочностью опор.
3. Диаметр трубы. Как и в случае с толщиной металла, выбор основывают на требуемых прочностных характеристиках основания.
4. Качество покрытия. Подверженность коррозионным процессам – главный недостаток металлических столбов. Поэтому собственнику целесообразно предусмотреть защиту от воздействия влажности еще на этапе закупки стройматериалов.

Коротко о главном

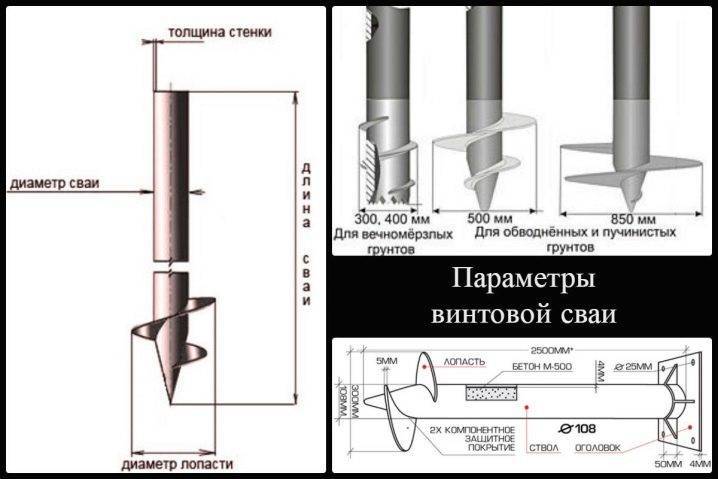

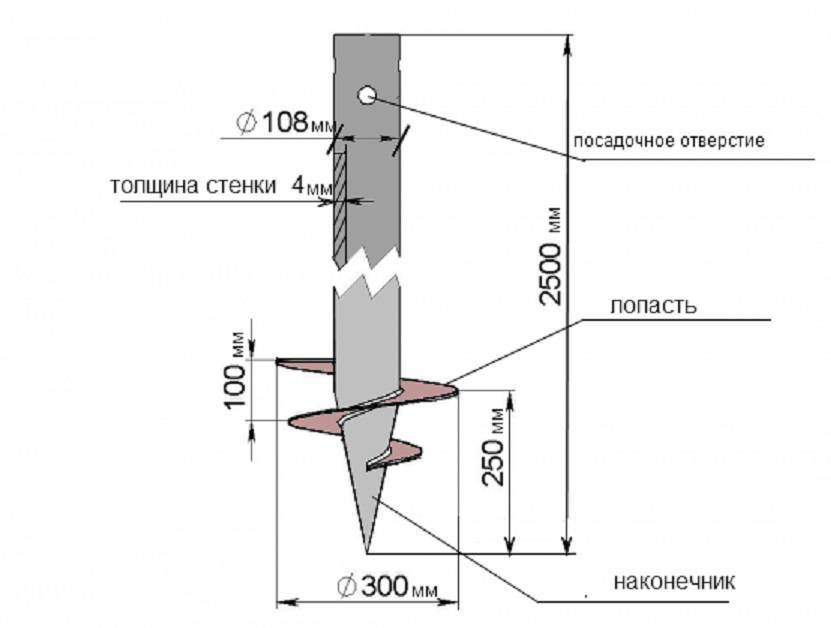

Винтовые сваи – это металлические трубы, рабочий наконечник у которых имеет лопасти с одним и более витком.

Различают изделия по типу наконечника: форма, количество лопастей, со сварными либо литыми наконечниками.

В зависимости от исполнения наконечника сваи применяются для строительства опорной системы на различных грунтах.

Назначение также определяется размерами свай: диаметр и длина.

По мере увеличения габаритов изделия сваи применяются для установки штакетного забора, хозяйственных построек, легких каркасных или блочных, монолитных домов.

У свайно-винтового фундамента имеется один существенный недостаток – если строение по весу превышает 60 тонн, то рекомендуется выбирать другой, более мощный тип фундамента.

Ремонт и реконструкция

Восстановление свайного фундамента — недорогое, однако эффективное решение. Его применяют при необходимости реконструкции старого основания.

Усиление сваями

Обычно сваями ремонтируют старый фундамент, создавая разгрузку несущих опор. Для усиления сваями старого фундамента применяют такие схемы:

1. Используют буронабивной либо буроинъекционный способ.
2. Вплотную с основанием вдавливают новые сваи.
3. Добавляют винтовые опоры.

Об усилении свайного фундамента читайте здесь, буроинъекционными сваями — тут.

Демонтаж

Чтобы выполнить разборку негодного фундамента, используют тяжелую спецтехнику. Необходимы алмазные резаки, гидроножницы, иные варианты гидравлического оборудования. Подробнее читайте в этой статье.

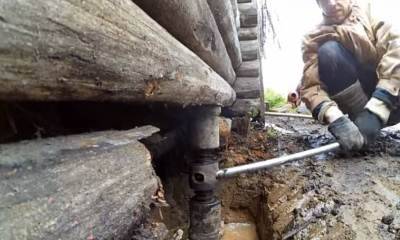

Поднятие дома

используют такую технологию:

• специальными домкратами поднимают на требуемую высоту дом;
• под стены подкладывают блоки из металла либо деревянные пни;

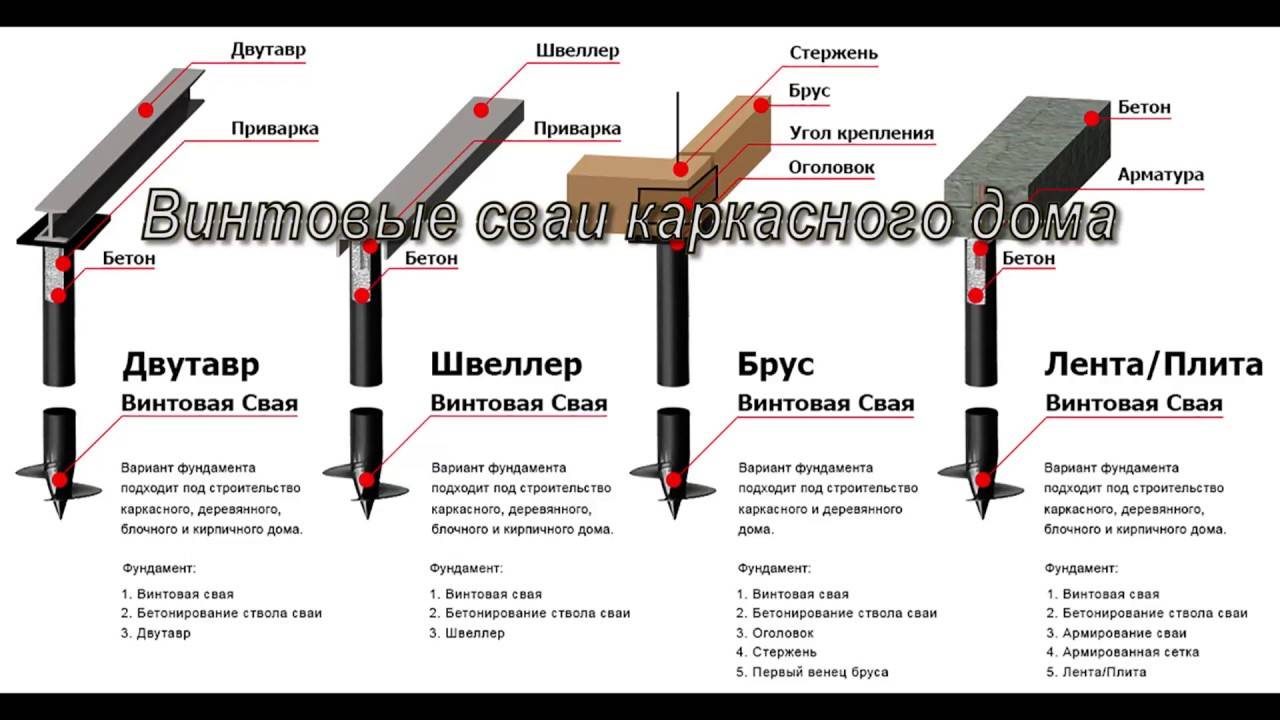

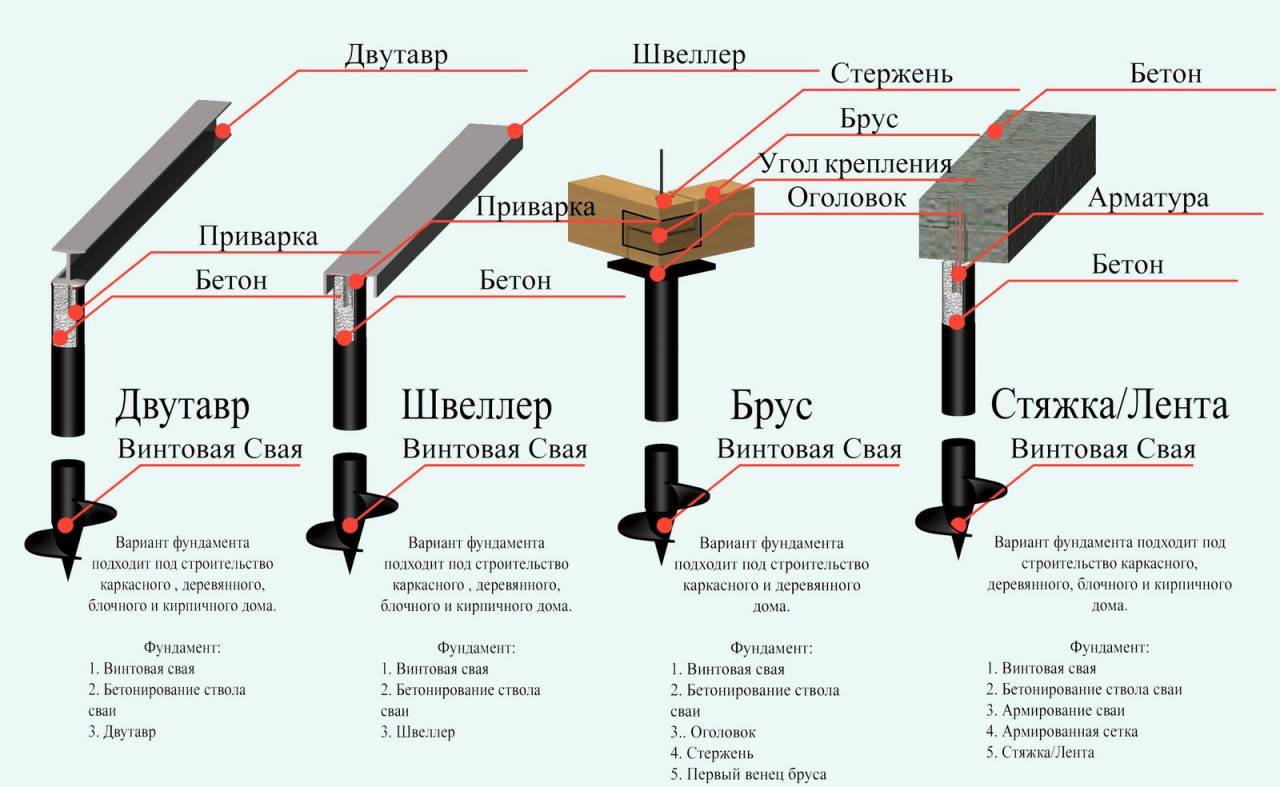

• вворачивают сваи, приваривают к ним швеллеры;
• опускают строение на новый фундамент.

О том, как поднять дом на сваи, расскажет эта публикация.

Замена фундаментного основания

Чтобы продлить срок эксплуатации фундамента, его заменяют винтовыми сваями. При скрупулезном соблюдении технологии здание не сможет дальше разрушаться. Для полной замены фундамента деревянного строения, под стены заводят швеллер. Домкратами поднимают дом, монтируют винтовые сваи и опускают здание на них.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа. Отличия свайного основания от плитного или ленточного состоят в следующем:

• каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
• сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

  Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон

• вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

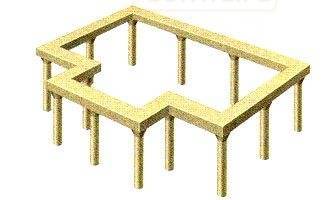

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

   Винтовые сваи можно вкручивать без использования специальной техники

3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

   Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

   Винтовые сваи можно устанавливать даже зимой

8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

   В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Статья в тему: Виды паркетного покрытия (+ 4 видео)

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

• временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
• баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
• хозпостройки, беседки, сараи, навесы, веранды, заборы;
• ворота распашного типа.

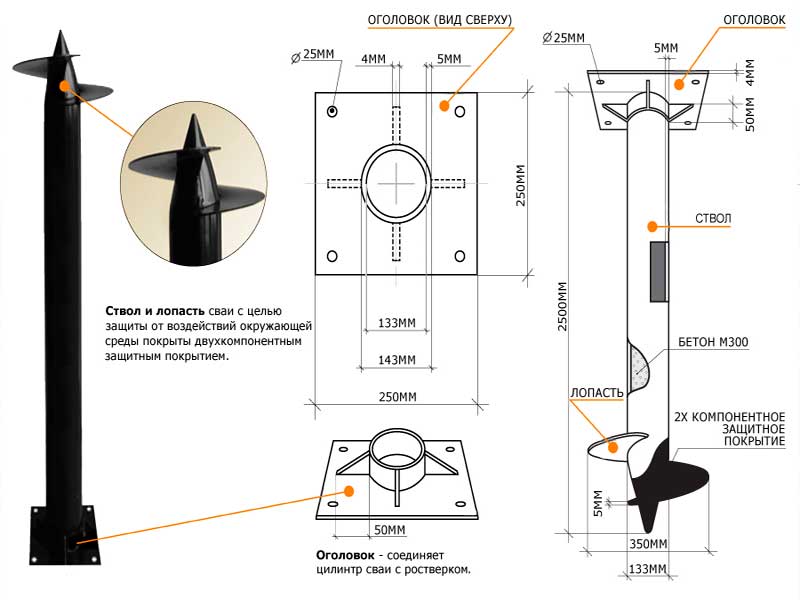

Пошаговое изготовление винтовых свай своими руками

При составлении конструкции, вы можете ориентироваться на планы различных изготовителей винтовых свай.  Это поможет очень точно воспроизвести размеры лопасти и свести швы к минимуму так как они затрудняют работу в месте где происходит соединения. Существует три абсолютно разных варианта изготовления наконечников.

Наконечник из основания трубы

Для изделия данного варианта потребуется увеличение длительности трубы в два раза, так как первый конец изделия будет преобразован в наконечник.

1. Из картонного материала или трубы вырезается кусок треугольной формы.
2. На окончание из трубы наносим разметку по секторам.
3. На окончание трубы делаем лепестки в форме зубцов.
4. Загибаем их в конусообразную форму, верхняя часть соответствует оси сваи.
5. Крепим при помощи сварки.

В результате получается конусообразная пика, очень удобная для сварки спиралеобразной лопасти.

Сварной наконечник

Для фундамента небольших строений чаще всего используют именно этот вариант.

Технология изготовления:

• форма лепестка в виде развернутого треугольника, толщина 5 мм, изготавливают из стали, либо трубы.
• Расположение лепестков. Они должны быть плотно прижаты друг к другу. После чего происходит обработка сваркой, двойным швом по краям.

Крестообразный наконечник

Технология изготовления:

• Треугольная форма, жесткие ребра, пластина в роли трубной заглушки.
• Сборка. К заглушке прикрепляют треугольник и ребра жесткости. Приваривают с помощью сварки.
• Все соединения обрабатывают при помощи двойного шва

Технология изготовления лопасти

Вот два примера для изготовления лопастей:

1. Однозаходный сплошной — крой листа по чертежу, разводят спирали монтировкой до нужного расстояния шага. В этом варианте нельзя будет сделать несколько заходов сваи. Зато у этого способа отличная жесткость и равномерная геометрия.
2. Сборный — состоит из нескольких заготовок. Сначала кроется окружность, после этого пика, а в конце сама свая. Этот вариант удастся использовать много раз. Но первоначальный вид спирали вы навряд ли сохраните.

Для более долговечной эксплуатации винтовых свай необходимо покрывать каким либо антикоррозийным средством. В течении каждого года трубы могут из-за ржавчины терять до 1 миллиметра в толщине.

Несколько слов про монтаж

В отличие от иных типов фундамента свайно-винтовой не требует устранения плодородного слоя земли и формирования котлованов с лунками. Здесь можно ограничиться разметкой территории и формированием небольшого отверстия размером немного превышающим диаметр лопастей. Так будет удобнее начать вкручивание сваи.

По технологии выполнить установку винтовых свай можно механически или вручную. Здесь понадобится сделать сквозное отверстие для вставки рычагов. Главное – соблюсти строгую вертикальность положения трубы. После вкручивания всех свай до нужной глубины выступы выравниваются по горизонтали, лишнее срезается болгаркой. Внутрь трубы сваи проводится заливка бетона, чтобы увеличить надежность опоры и снизить риск появления коррозии. На кромки далее навариваются металлические оголовки для монтажа нижней обвязки из балок.

Вкручивание свай вручнуюИсточник rabotai-sam.ru

Видео описание

В этом видео наглядно показывается на каком принципе работает свайно-винтовой фундамент:

Видео описание

В видео показано, как проводятся испытания свай на предмет соответствия несущей способности относительно заявленной:

Коротко о главном

Винтовые сваи – это металлические трубы, рабочий наконечник у которых имеет лопасти с одним и более витком.

Различают изделия по типу наконечника: форма, количество лопастей, со сварными либо литыми наконечниками.

В зависимости от исполнения наконечника сваи применяются для строительства опорной системы на различных грунтах.

Назначение также определяется размерами свай: диаметр и длина.

По мере увеличения габаритов изделия сваи применяются для установки штакетного забора, хозяйственных построек, легких каркасных или блочных, монолитных домов.

У свайно-винтового фундамента имеется один существенный недостаток – если строение по весу превышает 60 тонн, то рекомендуется выбирать другой, более мощный тип фундамента.

Стоимость

Цена стержня 108/300 длиной 1650 мм, со сварным наконечником – 1550 рублей. 3000 мм – 2050 рублей. Аналогичная 3-метровая свая, но с литым наконечником, обойдется в 3200 рублей. Также для связки опор используют оголовок ценой 300 рублей.

Цена на работы зависит от характеристик свай, грунта и других факторов. Ориентировочно:

• установка стержня 108/300/1650 мм – 1500 рублей;
• 108/300/3000 мм – 1900 рублей;
• 133/350/1650 мм – 1650 рублей;
• 133/350/3000 мм – 2400 рублей.

К работам также стоит добавить:

• обвязку (500 – 1000 рублей за погонный метр);
• бурение лунок (от 300 рублей);
• пробное закручивание (2000 рублей);
• аренду генератора (если на участке нет света или действующая сеть не способна обеспечить мощность 5 кВт).

Виды винтовых свай, типы и назначение

Перед тем, как самому закрутить винтовые сваи, необходимо правильно выбрать конструкцию опорного столба. Она зависит от размера и направления нагрузки, типа грунта, в который будет ввинчиваться и глубины промерзания почвы. Конструкция лопастей и режущих кромок подбирается по плотности почвы и глубине ввинчивания. Грубый выбор можно сделать, ориентируясь на технические характеристики винтовых свай:

С открытым наконечником – полая труба с косым срезом торца. За схожесть с иглой для инъекций ее называют шприцевидной. Во время вкручивания срезанная почва поднимается внутри трубы. Устанавливаются на любых почвах под легкие конструкции.

Почва поднимается вверх по полой трубе. Лопасть является дополнительным элементом, упрочняющим крепление сваи в легких и сыпучих грунтахИсточник fundament-pro.ru

• Для заторфованных почв, мягких глинистых и песчаных подходят изделия с закрытым наконечником. Они отличаются высокой несущей способностью.
• Однолопастные – один винтообразный лепесток выступает спирально вокруг стержня. Используются на всех грунтах, за исключением твердых скальных пород. Устанавливаются под легкие конструкции.
• Двухлопастные при закручивании имеют симметричную нагрузку. Их используют при строительстве на нестабильных грунтах. Перед тем, как вкручивать винтовые сваи самостоятельно, необходимо обеспечить их фиксацию строго по вертикали.
• Многовитковые конструкции похожи на большие винты без шляпки. Геошурупы обладают повышенной прочностью, и способны вкручиваться в плотный грунт и мерзлоту.

Острые наконечники и прочные лопасти толщиной 4 мм помогут быстро завинтить опору на нужную глубинуИсточник yandex.net

Нагрузка на сваю определяет ее диаметр. Производить расчеты самостоятельно, определяя как установить винтовые сваи для фундамента, своими руками, какой типоразмер использовать, не просто. Для этого необходимо проводить сложные расчеты с учетом общей вертикальной нагрузки на фундамент, ветровых, боковых воздействий и суммарного давления на каждую стойку. Проще ориентироваться по типу строения:

Диаметр 108 мм – фундамент коттеджа до 2 этажей, пристройки. Такие сваи требуют больших усилий для их установки. Обычно используют спецтехнику. Если нет возможности подогнать автомобиль к каждой точке установки опоры, работы выполняются с помощью мобильных приспособлений.

Особо прочные сваи с винтовыми выступами по всей длине и несъемными оголовками для удобства завинчивания. Ставятся под дома и капитальные строения на твердых и каменистых грунтахИсточник stroykarecept.ru

• 89 мм в диаметре – громоздкие ограждения, легкие дома, дачи, веранды, служебные постройки. Нагрузки большие, но с помощью системы рычагов возможно установить сваи вручную.
• Сваи толщиной 76 мм ставят под заборы из профнастила, дерева, временные строения, бытовки.
• Сетка рабица весит немного и под нее подойдут винтовые сваи диаметром 57 мм. С работой легко может справиться один человек.

Производители изготавливают винтовые опоры стандартного размера и длины, поэтому легко ориентироваться, какие типы деталей необходимо приобрести и как закрутить сваи. Длина опоры рассчитывается по сумме размеров: требуемая высота сваи над грунтом + глубина погружения в землю.

Особенности и преимущества винтовых стержней

Свайные конструкции винтового типа обладают множеством преимуществ перед другими типами свай.

Во-первых, их можно легко выравнивать по горизонтальному уровню, чтобы избежать перекоса здания. Для этого можно обрезать излишнюю часть металлической трубы с помощью подручного электроинструмента.

Во-вторых, винтовые сваи намного проще обрабатывать гидроизоляционными покрытиями.

В-третьих, винтовые изделия продаются в готовом виде, в отличие от буронабивных и буроинъекционных, которые возводят непосредственно на стройплощадках.

Какие выбрать?

Изделия, которые используются при строительстве малоэтажных жилых зданий, пристроек, беседок и др., имеют длину 2,5 м. Диаметр конструкций может составлять 89, 108 и 133 мм.

Выбор конкретного типоразмера зависит от площади беседки. Для небольших построек размером 3х3, 4х4 метра и др. вполне подходят 108-миллиметровые конструкции. Изделия диаметром 133 мм обладают повышенной несущей способностью и используются для возведения более просторных сооружений — 10х10 м и более.

В зависимости от типа наконечника, свайные конструкции винтового типа делятся на сварные и литые. Первые отличаются более доступной стоимостью, что обусловлено относительно простой технологией их производства. Литые сваи обходятся дороже, но обладают более высокой износостойкостью, среди таких изделий реже попадаются бракованные образцы.

Расчет количества свай, расстояния между ними, глубины установки и других параметров проводится с учетом множества факторов. При разработке проекта учитываются физические свойства почвы, ее плотность, состав и рыхлость, размеры сооружения и др.

Стандартная глубина, на которую ввинчиваются винтовые сваи, составляет 1,5-1,8 м. Этот показатель может меняться в большую или меньшую сторону, в зависимости от факторов, перечисленных выше.

Шаг установки свайных опор не должен превышать 3 м. Уменьшение этого параметра позволит повысить несущую способность фундамента и снизить риск его просадки.

Количество свай, необходимых для возведения деревянной беседки, можно подобрать по таблице:

Размер беседки	Число свай
2х2	4
3х3	4
3х4	6
3х5	6
3х6	6
4х4	9
4х5	9
4х6	9
5х5	9
5х6	9

Недостатки фундамента на винтовых сваях

Применение винтовых свай имеет целый ряд ограничений, о которых многие производители, к сожалению, стараются умалчивать. В условиях, когда компании, занимающиеся монтажом фундаментов, легко идут на нарушение технологических норм, вам, как заказчику, нужно иметь хотя бы общее представление о том, в каких случаях использовать винтовые сваи нежелательно или вовсе недопустимо.

Невозможность применения в районах с сейсмической активностью

Возведение строений на фундаментах из винтовых свай допускается только в районах с отсутствующей или, в пределе, с умеренной сейсмической активностью.

Невозможность использования в грунтах вызывающих быструю коррозию металла

Стальные винтовые сваи не следует использовать в грунтах с электрическим сопротивлением меньше 10 Ом*м, в грунтах с pH менее 5.5, а также в грунтах с высоким содержанием органических соединений. Причиной данных ограничений является высокая скорость электрохимической коррозии стали при данных условиях.

Ответственный застройщик, которому небезразличен вопрос долговечности возводимого им сооружения, перед принятием решения об использовании стальных винтовых свай просто обязан определить все необходимые характеристики грунта на данной стройплощадке. При отсутствии возможности определить агрессивность грунта следует придерживаться требований, принятых для свай, устанавливаемых в грунтах с очень высокой коррозионной активностью.

Не допускается заглубление винтовых свай в каменистый грунт

К этой же категории грунтов можно отнести отвалы шлака и полигоны для строительного мусора. Любые твердые включения способны повредить лопасти или даже ствол винтовой сваи во время ее установки.

Длина забивных свай

Различают забивные сваи железобетонные, бетонные, деревянные. По форме – круглые, квадратные, тавровые, двутавровые, полые.

Стандартные длины от трех до 16 метров. Минимум для железобетонной сваи:

• 3 метра для сплошной.
• 4 метра для полой.

Можно использовать больше или меньше, их выполняют под заказ. При большой глубине погружения чаще применяются составные сваи, и забивной метод используется редко, обычно комбинированный.

Диаметр ж/б свай до 80 сантиметров, оболочек – до метра.

Смотрите дополнительно по Ж/Б сваям:

При­ме­ры рас­че­та свай­но­го фун­да­мен­та по­дроб­нее	Сто­и­мость свай­ных фун­да­мен­тов — при­ме­ры смот­реть

Заключение

Что бы самому создать свайный фундамент в любом случае требуется наличие определенной подготовки и опыта.

Как минимум, требуется постоянное наблюдение специалиста, готового в любой момент проконсультировать владельца участка, или вмешаться в строительный процесс для избавления от ошибок.

Опорные конструкции представляют собой ответственный и жизненно важный элемент постройки, создание которого должно быть выполнено с учетом всех норм и требований СНиП и СП.

Надо предварительно детально проработать эти документы в разделах, имеющих отношение к свайным фундаментам и условиям их монтажа.

Тщательное соблюдение технических требований позволит исключить деформации или разрушения элементов опорной системы и обеспечит максимально длительную эксплуатацию.

Заключение

На этапе проектирования одна из ключевых задач конструктора – грамотно подобрать тип и параметры опорных элементов. За несущую способность фундамента в большей степени отвечает его опорная площадь, которая, в свою очередь, зависит от размера сечения свай.

Потребность в несущей способности силовой конструкции определяется, исходя из геологических особенностей участка и проектных нагрузок. Для расчета грузоподъемности используют формулы, регламентированные нормативными документами.

На практике, выбирая модель сваи, нужно обращать внимание не только на ее несущую способность, но и пересчитать показатель, используя табличные данные, описывающие свойства грунта под опорной площадью основания
