Как сделать ветряк для получения электричества в домашних условиях

Преимущества и принцип работы ветряков

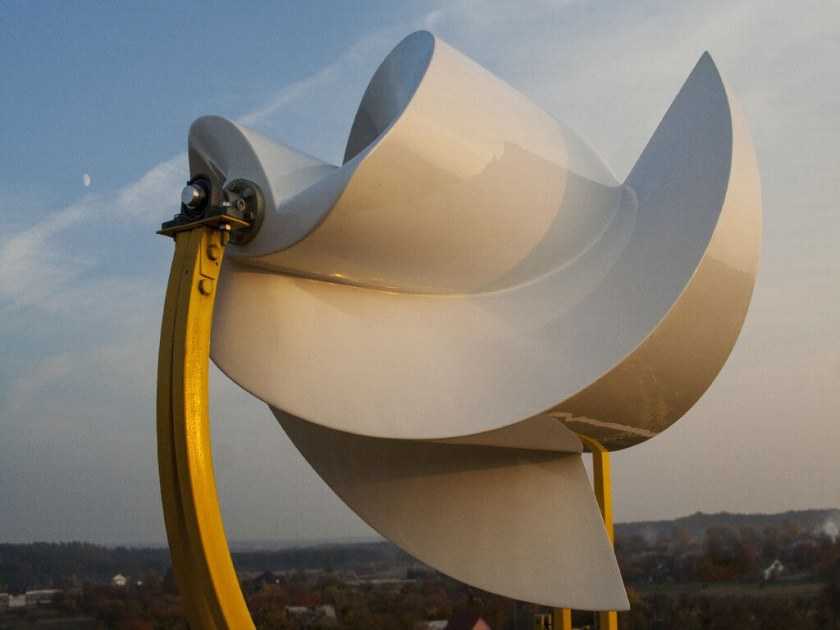

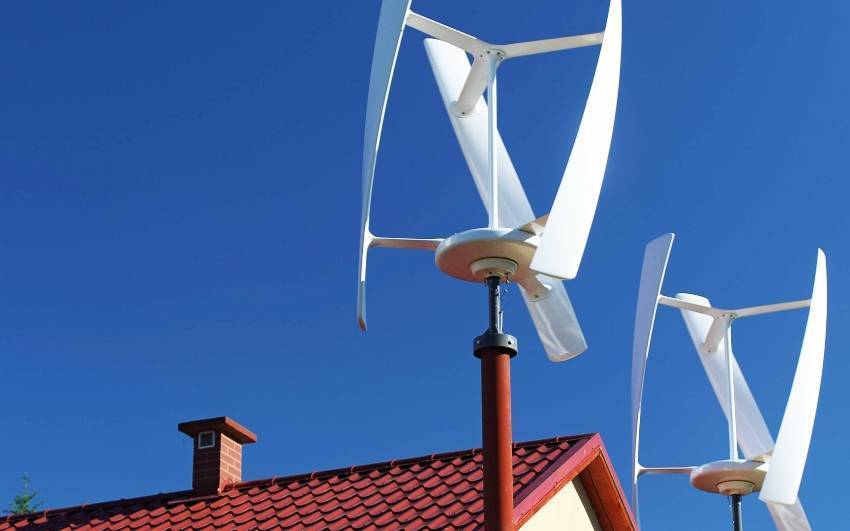

Современный вертикальный генератор – один из вариантов альтернативной энергии для дома. Агрегат способен преобразовать порывы ветра в энергетический ресурс. Для корректной работы он не нуждается в дополнительных устройствах, определяющих направление ветра.


Ветряной генератор роторного типа очень легко изготовить своими руками. Конечно, полностью взять на себя обеспечение частного крупногабаритного коттеджа энергией он не сможет, но с освещением хозяйственных построек, садовых дорожек и придомовой территории справится на отлично

Прибор вертикального типа функционирует на низкой высоте. Для его обслуживания не нужны различные приспособления, обеспечивающие безопасное проведение высотных ремонтных и обслуживающих работ.

Минимум движущихся деталей делает ветряную установку более надежной и эксплуатационно устойчивой. Оптимальный профиль лопастей и оригинальной формы ротор обеспечивают агрегату высокий уровень КПД независимо от того, в каком направлении дует ветер в каждый отдельный момент.


Малые бытовые модели состоят из трех и более легких лопастей, моментально улавливают самый слабый порыв и начинают вращаться, как только сила ветра превышает 1,5 м/с. Благодаря этой способности их эффективность часто превышает КПД крупных установок, нуждающихся в более сильном ветре

Генератор работает абсолютно бесшумно, не мешает хозяевам и соседям, не создает вредных выбросов в атмосферу и надежно служит в течение многих лет, аккуратно поставляя энергию в жилые помещения.

Вертикальный генератор ветрового типа работает по принципу магнитной левитации. В процессе вращения турбин образуются импульсная и подъемная силы, а также сила фактического торможения. Первые две заставляют крутиться лопасти агрегата. Это действие активирует ротор и он создает магнитное поле, вырабатывающее электричество.


Ветряк, имеющий вертикальную ось вращения, по эффективности не уступает своим горизонтальным аналогам. К тому же не предъявляет претензий к территориальному расположению и полноценно работает практически в любом удобном для домовладельцев месте

Прибор функционирует полностью самостоятельно и не требует вмешательства хозяев в процесс.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

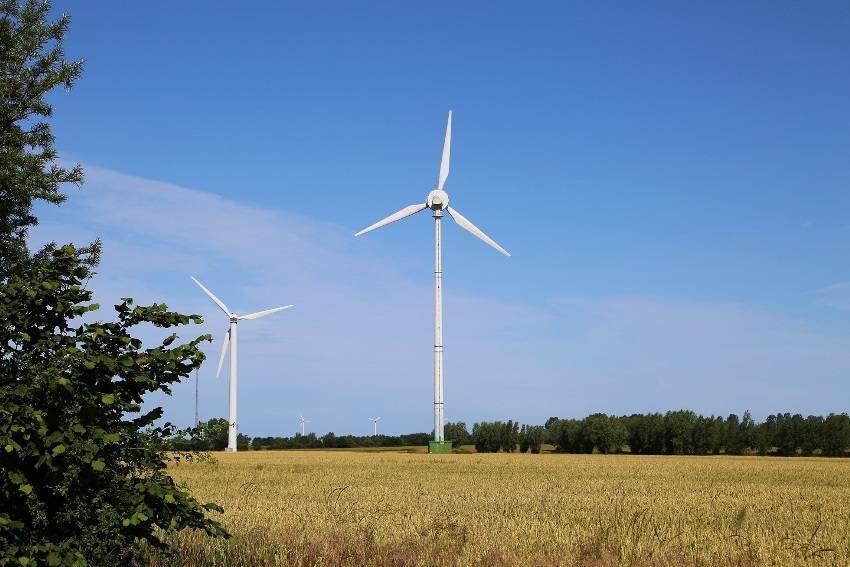

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

  • с вертикальной осью вращения;
  • с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

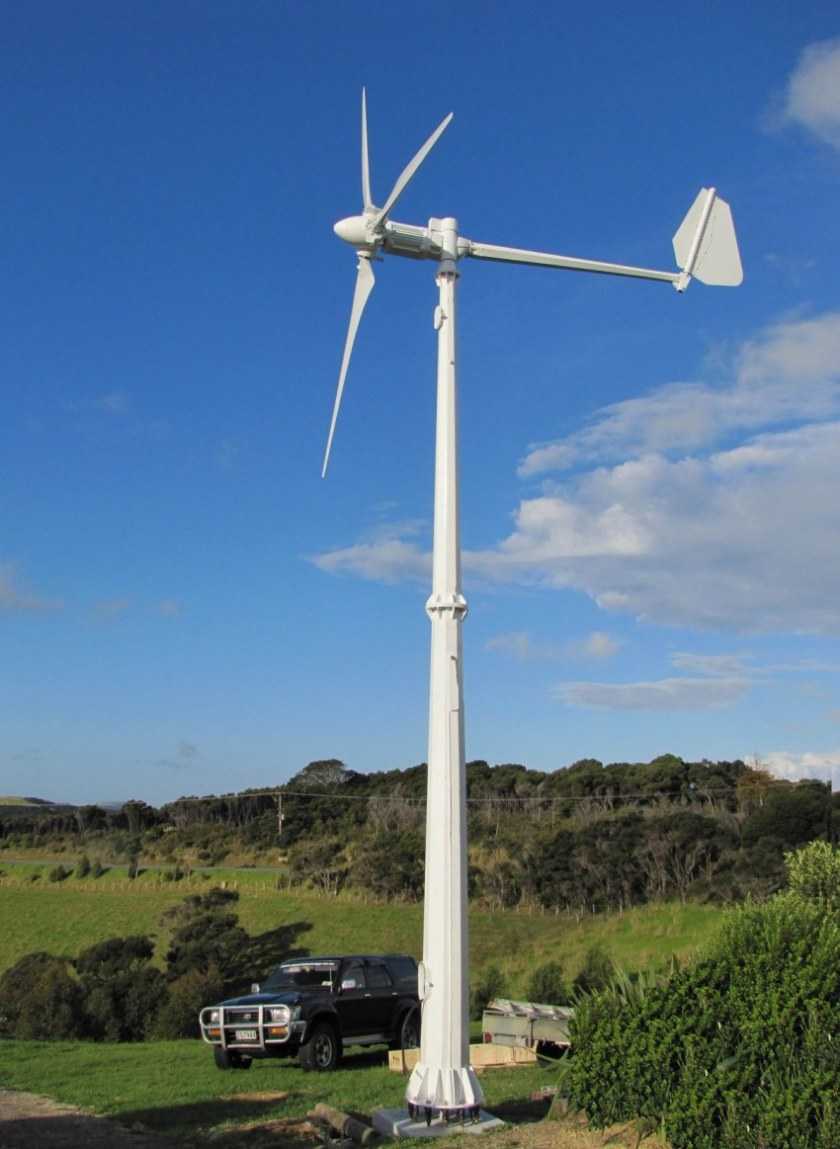

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

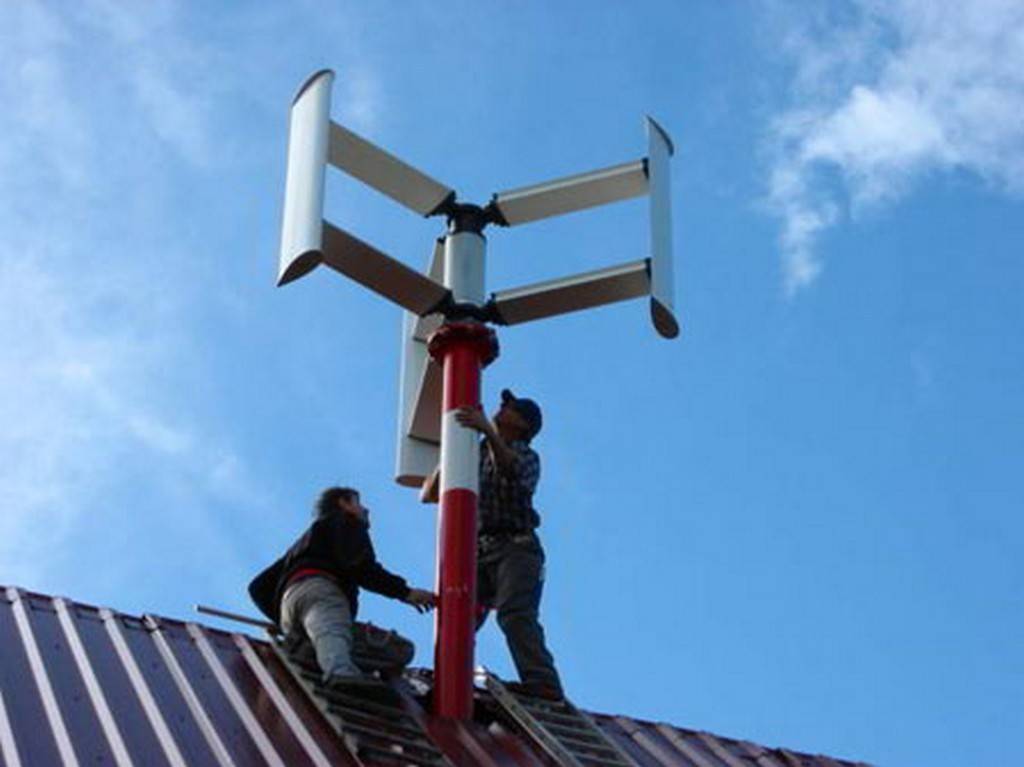

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

  • количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
  • материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
  • шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Устанавливать или нет

При решении вопроса целесообразности установки ветряной электростанции нужно получить следующие исходные данные:

  • Среднюю скорость ветра в месте установки в метрах в секунду. В первом приближении картину даёт карта ветров на территории России. Но в конкретном месте установки могут быть различные факторы, влияющие на скорость ветра, например, холмы, русла рек. Для точного определения годовой карты ветров можно воспользоваться флюгером Вильда, анемометром или вести ежедневные наблюдения за окружающей природой.

  • Наличие централизованного электроснабжения, стоимость киловатт-часа и возможность прокладки линии электропередач.

Алгоритм оценки окупаемости ветряка следующий:

  • По карте ветров и техническим характеристикам устройства определить вырабатываемую мощность для летнего и зимнего периодов или помесячно. Например, для рассмотренного выше устройства номиналом 2 кВт, вырабатываемая мощность при скорости 5 м/с составит 400 Вт;
  • По полученным данным определить годовую генерируемую мощность;
  • По стоимости киловатт-часа определить цену сгенерированной электроэнергии;
  • Поделить стоимость комплекта ветрогенератора на полученную цифру и получится окупаемость в годах.

Для внесения поправок в расчёт следует учитывать:

  • Аккумуляторные батареи придётся менять не реже одного раза в три года;
  • Срок службы современного ветрогенератора 20 лет;
  • Необходимо обслуживать устройство. Стоимость и сроки обслуживания необходимо уточнить у продавца оборудования;
  • Стоимость киловатт-часа растёт каждый год, за предыдущие 10 лет она увеличилась более чем в 3 раза. На 2017 запланирован рост тарифов минимум на 4%, так что можно исходить из этой цифры удорожания электроэнергии.

Если полученные цифры окупаемости не устраивают, но заиметь альтернативный источник энергии хочется или нет возможности подключения к централизованному электроснабжению, то следует рассмотреть варианты повышения эффективности ветряка и снижения затрат на его монтаж и обслуживание.

Возможны следующие варианты:

  • Установка нескольких устройств меньшей мощности вместо одного большого. Это снизит цену основного оборудования, уменьшит затраты на установку и обслуживание, а также повысит производительность за счёт того, что малые ветряки имеют больший КПД при низких скоростях ветра;
  • Установка специальной сетевой системы управления электроэнергией, совмещённой с центральной системой электроснабжения. Такие устройства сегодня можно найти в продаже.

Скорость ветра

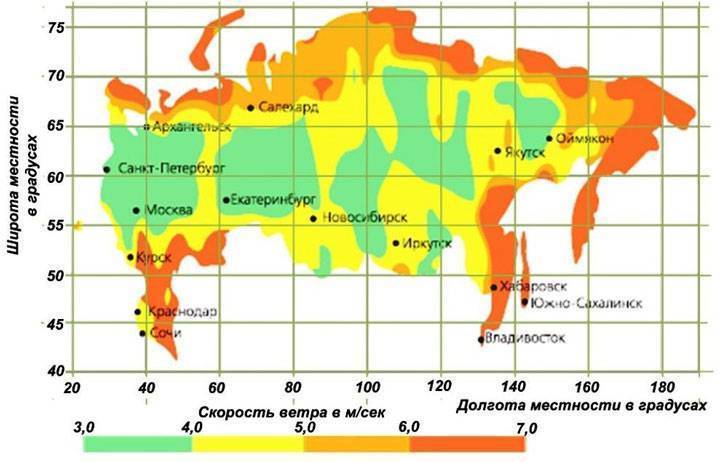

К сожалению, в нашей стране не так много регионов, где скорость ветра находится хотя бы на уровне 5-7 метров в секунду. Берутся данные в среднем за год. В подавляющем большинстве широт, пригодных для проживания, эта самая скорость равняется максимум 2-4 м/с.

Это говорит о том, что ваша ветроустановка большую часть времени, элементарно не будет работать. Для стабильной выработки электричества, ей нужен ветер около 10 м/с.

Если в вашем районе ветер 7м/с, то генератор будет работать максимум на 50% от своего номинала. А если всего 2м/с, то и вовсе на 5%.

Фактически за час, 2квт генератор подарит вам не более 100Вт.

Еще вы столкнетесь с другой проблемой ветра, о которой умалчивают производители. Около земли, его скорость гораздо меньше чем наверху, там где ставятся промышленные установки высотой 25-30м.

Вы же свой агрегат будете монтировать максимум на десяти метрах. Поэтому даже не ориентируйтесь на таблицы ветров с разных сайтов. Эти данные вам не подходят.

Производители скромно умалчивают, что для их карт ветроресурсов, замеры производятся на высоте от 50 до 70 метров! К тому же там не учтены данные по турбулентности, завихрениям.

Попробуете задрать повыше чем 10м, обязательно задумаетесь о молниезащите. Наэлектризованные трением воздуха лопасти, очень вкусная приманка для разрядов!

К тому же, почему-то все беспокоятся только о таком параметре, как скорость ветра, и при этом забывают про его плотность или давление. А разница для энергетики весьма существенная. Зависимость выработки электроэнергии от давления ветра непропорциональная.

Так, при увеличении давления ветра в два раза, генерируемая мощность возрастает в восемь раз!

Кроме того, есть определенное лукавство в указанных технических характеристиках генераторов.

Верить им конечно можно, но только для идеальных условий. Потому что:

показания эти снимаются в аэротрубе

и в ламинарном потоке при неизменном направлении и повышенной плотности

У вас же на дачном участке скорость ветра может быть такой, что не получится и вал прокрутить, не то что вырабатывать энергию.

И это весной или осенью. Именно в этот период происходят наиболее активные перемещения воздушных масс.

Не забывайте, что ветряк работает не в режиме холостого хода вертушки, а должен раскрутить ротор генератора в окружении неодимовых магнитов.

И это только до тех пор, пока электрический потенциал ветряка ниже напряжения АКБ. При достижении напряжения достаточного для начала заряда, аккумулятор превращается в нагрузку.

Если применить тихоходные конструкции с вертикальной осью вращения, то здесь уже присутствует повышающий редуктор. Вы пытались раскрутить повышающий редуктор? Такая конструкция усложняется, увеличивается вес, парусность, стоимость.

Даже на маяках Северного флота, учитывая там постоянные ветра и полярную ночь, специалисты предпочитают использовать солнечные батареи. На вопрос почему так, отвечают по-простому – проблем меньше!

Ветрогенераторы — альтернативная энергия

Ветер обладает достаточно большим потенциалом энергии. Метеорологи утверждают, что всего один вертрогенератор сможет обеспечить загородный дом электроэнергией в полном объеме. А по некоторым подсчетам такой запас энергии во всем мире в год в состоянии дать приблизительно 170 кВт/ч. Сейчас на полях, где постоянно дуют сильные ветра можно увидеть огромное количество башен с десятиметровыми лопастями, имеющими высоту около ста метров. К тому же ветрогенератор стоит не так уж и дорого и его может позволить себе практически каждый.Даже, несмотря на некоторые недостатки такой энергии, с каждым годом все большее количество людей отдает предпочтение ветрогенераторам поскольку — это абсолютно безопасно и экологически безвредно.

Недостатки ветрогенераторов:

  • для установки необходимы сложные технические установки;
  • изменчивость ветра может способствовать перебоям в подаче электроэнергии;
  • из-за сильного ветра могут сломаться лопасти;
  • ветряки перебивают радиоволны, мешают полетам птиц и насекомых и создают шум.

Однако такие недостатки в наше время легко убираются при помощи применения высокотехнологических и инженерных решений.

Ветряки циклонного типа

Такой ветряк имеет очень высокий уровень КПД с максимальной мощностью около 100 00 кВт/ч. Он в состоянии создать имитацию циклона, а также разгонять турбину в башне, которая в высоту составляет 15 метров. Альтернативная энергия в таких ветряках вырабатывается намного эффективнее, нежели в обычных лопастных ветряках или солнечных батареях

Ветряки тихоходного типа

Это энергоустановки отдельного вида, которые могут обеспечить подачу электроэнергии даже при максимально низкой силе ветра. Это возможно за счет того, что при смене интенсивности силы ветра изменяется и ход лопасти. А во время сильного ветра лопасти могут даже изменить свой угол, таким образом, защищаясь от поломки.Во Франции и Англии часто сооружают очень большие фермы, где ветряки устанавливаются рядами, это в значительной мере снижает влияние перемены силы или направления ветра и стабилизирует добычу энергии. А вот в Дании такие фермы зачастую устанавливаю на мелководном берегу в Северном море.

В Германии альтернативная энергия занимает 10% от общей энергии. В Швеции и Нидерландах благодаря особому отношению к такому виду добычи энергии, всего за 90-е годы было построено порядка 55 тис. ветрогенераторов.

Выбор размера ветряка

Подбирать размер этой установки нужно исходя из желаемого количества электроэнергии и скорости ветра, а также его плотности, в вашем регионе. Сразу нужно уточнить что расчет мощности будет производится для ветрогенератора заводского изготовления, не сделанного своими руками из подручных деталей.

Количество необходимой электроэнергии вы можете постучать по счетам за последний год или взять произвольное (желаемое) количество.

Скорость и плотность ветра можно найти в сети, например на сайте метеослужбы. Указывать какие то цифры в этой статье я не будут, так как регионов много и климат очень быстро меняется в последние годы.

Существует несколько формул

1. Самая простая и понятная среднестатистическому человеку, однако полученные данные могут иметь определенную погрешность. По ней можно рассчитать кинетический ветрогенератор с горизонтальным валом:

AEO = 1.64 * D*D * V*V*V

Где:

  • AEO — электроэнергия, которую вы хотите получить за год.
  • D — диаметр ротора, который обозначается в метрах.
  • V — среднегодовая скорость ветра, обозначается в м/сек.

2. Более сложная формула, которую используют для своих расчетов компании, занимающиеся продажей и установкой такого оборудования на профессиональном уровне.

P = V3 * ρ * S

Где:

  • V – скорость ветра в метрах в секунду.
  • ρ – плотность воздуха, единица измерения – кг/м3
  • S – площадь лопастей, на которую дует воздушный поток, единица измерения – м2 (нужно смотреть по тех. описанию производителя).
  • P – Количество кВт, которое можно получить.

Пример расчета P = 53 * 1,25 * 33 = 5156 Вт

Эффективность выработки электроэнергии напрямую зависит от диаметра лопастей ротора, посмотреть примерную производительность можно по таблице ниже.

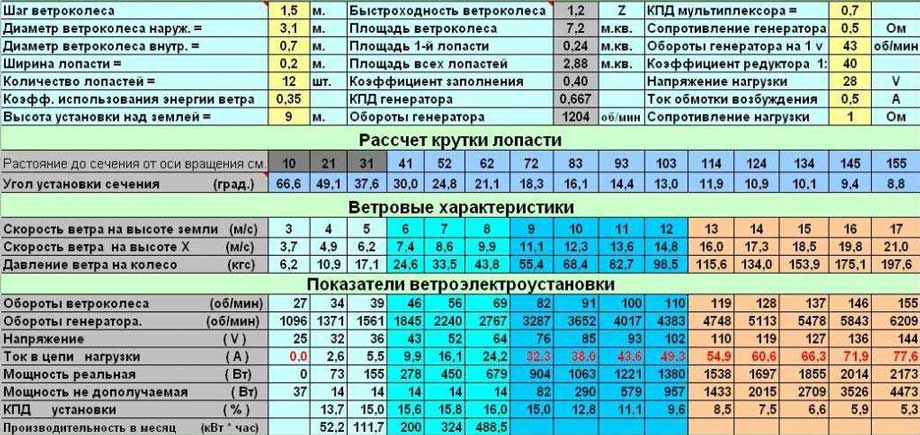

В этой таблице указаны примерные данные, которые можно получить в зависимости от диаметра ротора, высоты установки ветрогенератора и скорости ветра.

Максимальная вырабатываемая мощность, кВтДиаметр ротора, мВысота мачты, мСкорость ветра м/с
0,552,568
2,63,299
6,56,41210
11,281210
22101812

3. В случаи с вертикальным ротором (осью) расчеты необходимо производить по другой формуле.

P=0.6*S*V^3

Где:

  • P– мощность Ватт
  • S– рабочая площадь лопастей кв.м.
  • V^3– Скорость ветра в кубе м/с

Более сложная, но более точная формула

P*= krV 3S/2, .

Где:

  • r — плотность воздуха,
  • V — скорость потока в м/с.
  • S — площадь потока в квадратных метрах
  • k — коэффициент эффективности турбины ветрогенератора в значении 0,2-0,5

При выборе ветряки необходимо смотреть на рекомендуемую производителем скорость ветра. Как правило, установки для частного использования, имеют такой диапазон: 2-11 М в секунду.

Когда стоит покупать ветряную мельницу (ветряк)

Ветряные мельницы для электричества, ветряк

Безусловным фактом является подорожание электроэнергии с каждым годом. Так, еще 10 лет назад, ее цена была на 70% ниже. Мы приведем для вас примерные расчеты и выясним перспективу выхода на окупаемость ветряка, с учетом резкого удорожания электричества.

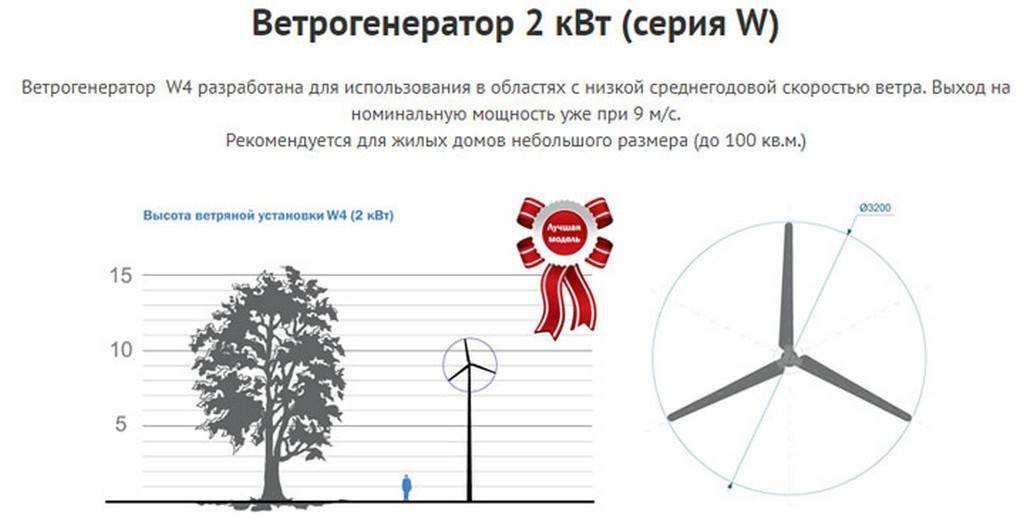

Рассматривать будем генератор мощностью 2квт.

Ветрогенератор 2 кВТ

Ранее уже упоминалось, что стоимость такой модели около 200 тысяч. Но, учитывая все дополнительные расходы, нужно умножить ее на два. Получится минимум 400 тыс.руб. затрат, при сроке службы в двадцать лет.

То есть, за год получается 20 тысяч. При этом по факту, за этот год агрегат выдаст вам максимум 900 квт. Из-за коэффициента установленной мощности (для маленьких ветряков он не превышает пяти процентов), за месяц вы накрутите примерно 75квт.

К примеру, если взять 1000 квт в год для простоты расчетов, стоимость 1квт/ч полученная от ветряка, для вас составит 20 рублей. То есть при подорожании ТЭС допустим, в 4 раза, стоимость электричества от индивидуального ветрогенератора, будет приходится выше.

Использование ветряка может быть обосновано в двух случаях:

  • если поблизости нет внешних электросетей или вам не дают к ним подключаться
  • у вас есть дизель генератор, но доставить для него топливо нет возможности

Чтобы ветряная мельница для электричества была для вас хорошей альтернативой, стоит придерживаться основного принципа. Устанавливаться ветряк должен в районе со средне годовой скоростью ветра не менее 5-6 м/с.

В конечном результате, энергия, которую производит ветряк, зависит только от:

  • скорости ветра
  • площади, которую описывают лопасти

Ветряные мельницы для электричества, ветряк

Преимущества и недостатки ветряных электростанций для дома

Как и любому другому виду оборудования, ветряным электростанциям присущи как преимущества, так и недостатки. Чтобы решиться на покупку этого устройства, желательно взвесить его сильные и слабые стороны.

Популярность использования ветряных электростанций обусловлена большим количеством преимуществ

Почему выгодно купить ветрогенератор (220В) для частного дома:

  1. Отсутствие дополнительных затрат, поскольку для работы устройства не требуется топливо.
  2. Нет необходимости в постоянном контроле. Конструкция вырабатывает электроэнергию самостоятельно каждый раз, когда дует ветер.
  3. Относительно бесшумный и полностью экологичный способ добычи электроэнергии.
  4. Устройство может использоваться практически в любых климатических условиях.
  5. Износ деталей минимален.

Установка ветрогенератора для дома сопровождается следующими недостатками:

  • затраты на приобретение оборудования окупаются через 5-6 лет;
  • относительно небольшой показатель КПД, что отражается на мощности;
  • высокая цена ветрогенераторов;
  • чтобы компенсировать бездействие устройства в безветренные дни, требуется дополнительное оборудование: генератор и накопительная батарея (стоимость этих элементов очень высокая);
  • в некоторых режимах ветряки для дома издают инфразвуки (то же самое происходит, если установка оборудования выполнена с ошибками);
  • требуется регулярное проведение профилактических работ;
  • ураган может серьезно повредить оборудование.

В зависимости от мощности прибора и карты ветров местности, ветряк может обеспечить электричеством как маленький дачный дом, так и большой загородный коттедж

Принцип работы ветровых генераторов

В самодельных или фирменных ветряных устройствах с вертикальной или горизонтальной осью вращения лопасти начинают двигаться в результате воздействия силы ветра. Основные элементы оборудования заставляют вращаться роторный узел посредством специального приводного агрегата. Наличие статорной обмотки способствует преобразованию механической энергии в электрический ток. Осевые винты обладают аэродинамическими особенностями, в результате чего обеспечивают быстрое прокручивание турбины агрегата.

Затем в роторных генераторах происходит преобразование силы вращения в электричество, собирающееся в аккумуляторе. По факту чем сильнее будет воздушный поток, тем быстрее прокручиваются лопасти агрегата, что способствует образованию энергии. Так как работа генераторного оборудования основывается на максимальном применении альтернативного источника, одна часть лопастей обладает более закругленной формой. А вторая — ровная. При прохождении потока воздуха по округлой части происходит образование вакуумного участка, это способствует засасыванию лопасти и уводит ее в сторону.

Это приводит к образованию энергии, воздействие которой приводит к раскручиванию лопастей при небольшом ветре.

При прокручивании происходит вращение оси винтов, которые подключены к роторному механизму. На этом устройстве располагаются двенадцать магнитных элементов, которые прокручиваются внутри. Это приводит к образованию переменного электрического тока с частотой, как в бытовых розетках. Полученную энергию можно не только вырабатывать, но и передавать на расстояния, однако ее нельзя аккумулировать.

Чтобы ее собирать, потребуется преобразование в постоянный ток, именно эту цель выполняет электроцепь, расположенная внутри турбины. Для получения большого объема электроэнергии осуществляется изготовление промышленного оборудования, ветровые парки обычно включают в себя десятки таких установок.

Принцип работы ветрогенератора дает возможность использовать агрегат в вариантах:

  • для автономного функционирования;
  • с солнечными батареями;
  • параллельно с резервным аккумулятором;
  • вместе с бензиновым либо дизельным генераторным устройством.

При движении воздушного потока скоростью около 45 км/час выработка энергии турбиной составляет примерно 400 Вт. Этого хватит для освещения загородного дачного участка. При необходимости можно реализовать накопление электроэнергии в батарее.

Для зарядки аккумулятора используется специальное оборудование. При снижении величины подзаряда скорость вращения лопастей станет падать. Если аккумулятор полностью разрядится, элементы генераторного оборудования будут опять прокручиваться. Этот принцип дает возможность поддерживать зарядку устройства на конкретном уровне. При более высокой скорости потока воздуха турбина агрегата сможет производить больший объем энергии.

Пользователь Darkhan Dogalakov на примере модели SEAH 400-W рассказал о принципе действия ветрового оборудования.

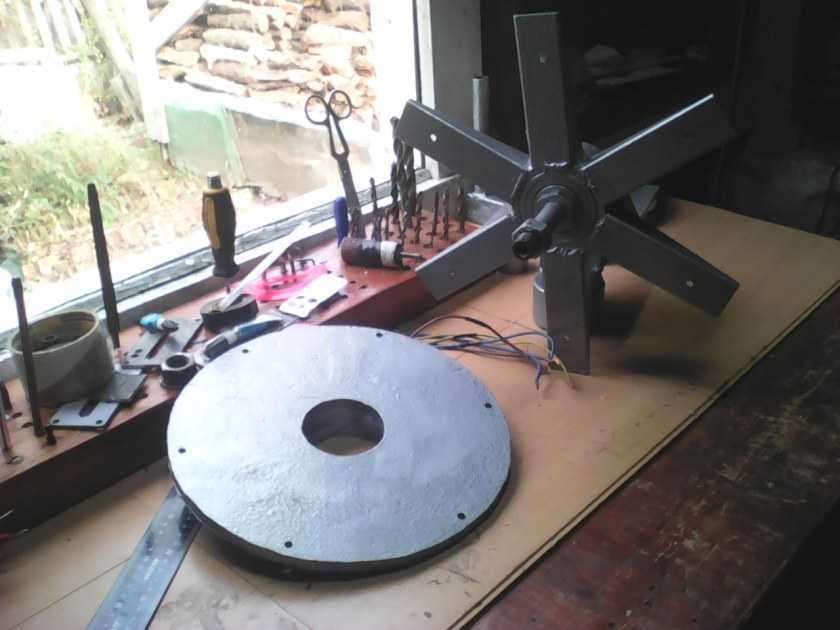

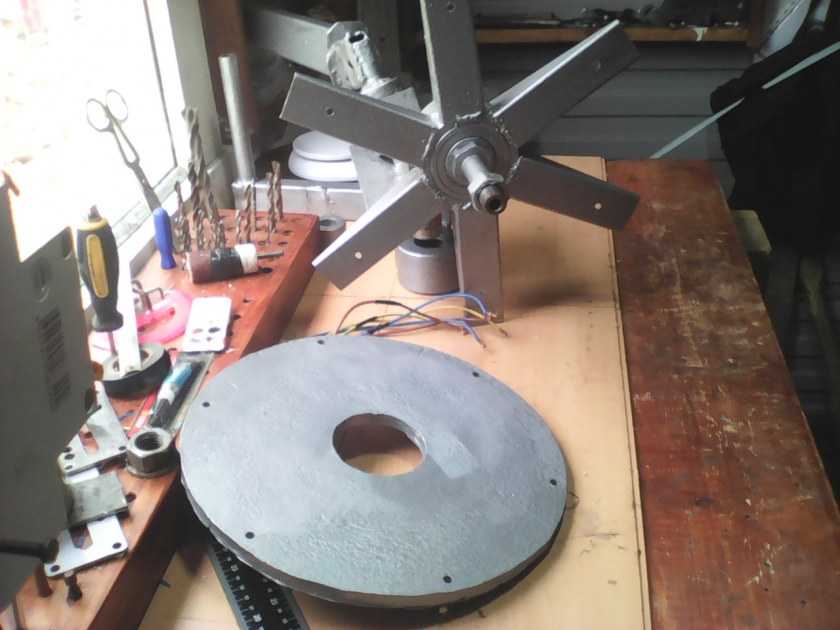

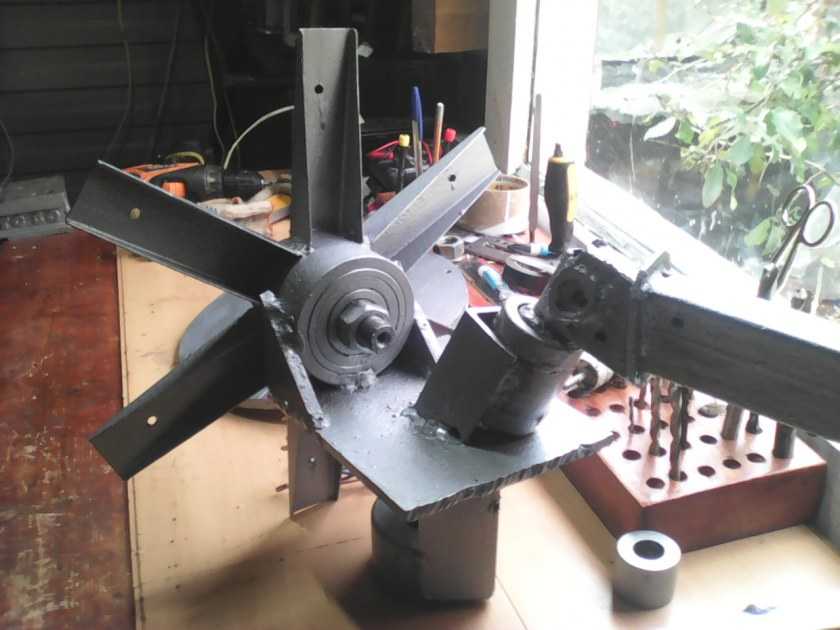

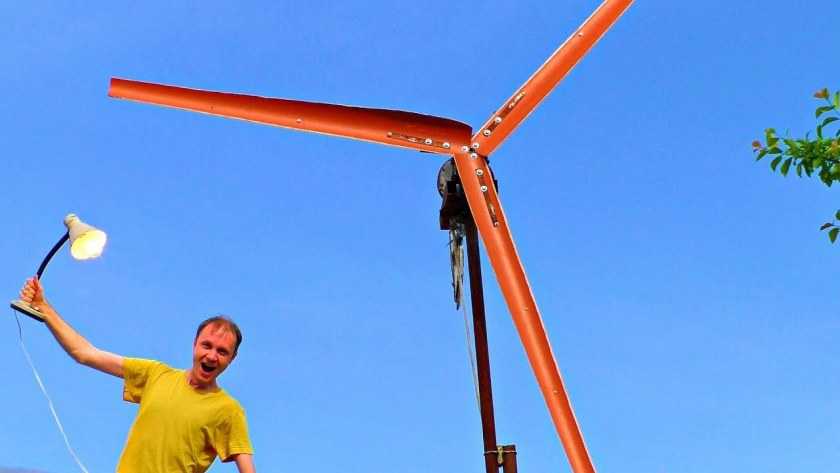

Строительство своими руками

Ветровой генератор является дорогим удовольствием. При желании установить его на своей территории стоит учитывать следующие моменты:

  • наличие подходящей местности;
  • преобладание частых и сильных ветров;
  • отсутствие иных альтернативных источников энергии.

В противном случае ветряная станция не даст ожидаемого результата. Так как спрос на альтернативную энергию возрастает с каждым годом, а покупка ветряка – это ощутимый удар по семейному бюджету, можно попробовать сделать агрегат своими руками с последующей установкой. Изготовление ветряка может быть основано на неодимовых магнитах, редукторе, лопастях и их отсутствии.

Преимуществ у созданного собственноручно ветряка довольно много. Поэтому при большом желании и наличии элементарных способностей конструктора, практически любой мастер может построить станцию для генерации электроэнергии на своем участке. Самым простым вариантом устройства считается ветряк с вертикальной осью. Последней не требуется опора и высокая мачта, а процедура монтажа характеризуется простотой и быстротой.

Для создания ветрогенератора потребуется подготовить все нужные элементы и зафиксировать на выбранное место модуль. В составе самодельного вертикального генератора энергии обязательным считается присутствие таких элементов:

  • ротора;
  • лопастей;
  • осевой мачты;
  • статора;
  • аккумулятора;
  • инвертора;
  • контроллера.

Лопасти можно сделать из легкого упругого пластика, так как иные материалы могут повреждаться и деформироваться под влиянием высоких нагрузок. Первым делом из труб ПВХ необходимо вырезать 4 равные детали. После этого из жести нужно выкроить пару полукруглых фрагментов и зафиксировать их по краям труб. В данном случае радиус лопастной части должен составлять 69 см. При этом высота лопасти будет достигать 70 см.

Чтобы собрать роторную систему, необходимо взять 6 неодимовых магнитов, 2 ферритовых диска с диаметром 23 см, клей для скрепления. На первом диске следует разместить магниты, учитывая угол 60 градусов и диаметр расположения 16,5 см. Согласно этой же схеме собирают второй диск, а магниты заливают клеем. Для статора нужно подготовить 9 катушек, на каждую из которых намотать 60 витков медной проводки с диаметром в 1 мм. Пайку необходимо проводить в следующей последовательности:

  • начало первой катушки с окончанием четвертой;
  • начало четвертой катушки с окончанием седьмой.

Вторая фаза собирается аналогичным образом. Далее из фанерного листа производят форму, дно которой застилают стекловолокном. Поверх монтируются фазы из спаянных катушек. Заливку конструкции проводят клеем и оставляют на несколько дней для склеивания всех деталей. После этого можно приступать к соединению отдельных элементов ветрогенератора в единое целое.

Чтобы собрать конструкцию в верхнем роторе, следует проделать 4 отверстия под шпильки. Магнитами вверх на кронштейн устанавливается нижний ротор. После этого нужно разместить статор с отверстиями, необходимыми для монтажа кронштейна. В пластину из алюминия следует упереть шпильки, после этого накрыть вторым ротором магнитами вниз.

При помощи гаечного ключа необходимо вращать шпильки так, чтобы ротор равномерно и без рывков опускался вниз. Когда нужное место будет занято, шпильки стоит выкрутить и убрать пластины из алюминия. По окончании работы конструкцию нужно зафиксировать при помощи гаек и не жестко их затянуть.

В качестве мачты подойдет прочная труба из металла, имеющая длину от 4 до 5 метров. К ней прикручивают заранее собранный генератор. После этого фиксируют каркас с лопастями к генератору, а мачтовую конструкцию устанавливают на площадку, что подготовлена заранее. Положение системы фиксируется с помощью растяжки.

В следующем видео представлен обзор самодельного ветряка.

Ограничения по работе установки

На ветряки, собранные своими руками, действует ряд ограничений, касающихся:

Длина столба должна иметь определенную высоту и не превышать его. В среднем эти показатели варьируются в пределах 15 метров.

Массивные конструкции также предлог взысканий, так как они могут давать большую затененность.

Повышенная шумовая завеса постоянного действия с влиянием на человеческий организм. Инфразвук определенной частоты негативно влияет на здоровье, причем животные к этому более чувствительны. Поэтому прежде чем сделать ветряную электростанцию своими руками, необходимо проконсультироваться у специалистов, как можно снизить уровень шума, и получить разрешение по санитарным нормам.

Как и любой электрический прибор, ветрогенератор создает собственное электромагнитное поле, которое воздействует на открытые источники вблизи. Это работа радио и телевизоров, телефонов и кардиостимуляторов.

Со стороны экологов и природоохранных служб также могут возникнуть серьезные вопросы и опасения по работе устройства. Так как это может влиять на геомагнитные линии и перелеты птиц. А достаточная высота является механическим препятствием на пути.

Как показывает практика и опыт, необходимо собрать как можно больше официальной, правовой документации на установку и использование самодельного устройства.

Выбор ветрогенератора

Самые качественные ветряки производят в Германии, Франции и Дании. Эти страны делают ветровые установки для снабжения электричеством жилого частного сектора, фермерских хозяйств, школ, небольших торговых точек. В России из-за низкой стоимости электроэнергии и негласной монополии на продажу электроэнергии ветроустановки, солнечные панели и другие виды альтернативной энергии не сильно распространены.

Мобильный ветрогенератор подойдет для нефтепромышленности или монтажных бригад, которые ведут строительство в полях (прототип)

Но высокая стоимость подключения удаленных объектов от электросетей (есть до сих пор не электрифицированные деревни), хамство чиновников, длительные процедуры хождения и получения ТУ у монопольных компаний вынуждают собственников использовать альтернативную энергию своих объектов.

Прежде все вы должны понимать, что КПД ветровой установки составляет около 60%, есть зависимость от скорости ветра, и потребуется периодически проводить ТО. Если вы все-таки решили сделать выбор в пользу ветрогенератора, следует знать. Выбирать ветрогенератор нужно исходя из конкретных обстоятельств его применения. Существуют новые разработки и модели: с повышенным КПД, вертикальные, горизонтальные, ортогональные, безлопастные.

Для предприятий или частного дома эти данные могут быть в проекте или счетах за электроэнергию. Если вам необходимо обеспечить электроэнергией дачу выбирается модель ветроустановки на 1-3 кВт, инвертор нужно небольшой мощности и можно обойтись без аккумуляторных батарей. Принцип наличия дачной ветроустановки прост: есть ветер — есть электричество, нет ветра — работаем в огороде или по хозяйству. Простой ветрогенератор можно сделать самому, достаточно собрать необходимые материалы и соединить их вместе.

Для частного дома постоянного проживания, такой принцип не подойдет. При частом отсутствии ветра следует придать особое значение аккумулятору. Здесь нужна большая ёмкость. Однако, чтобы он быстрее заряжался, сам генератор электричества также должен быть большой мощности. То есть отдельные узлы установки тесно взаимосвязаны друг с другом. Более надежная комбинация — симбиоз с дизель-генератором и солнечными панелями. Это 100% гарантия наличия электричества в доме, но и более дорогая.

Сейчас большое распространение получили коммерческие ветровые установки. Получаемая с их помощью электроэнергия продается различным предприятиям, испытывающим недостаток в энергоснабжении. Обычно такие электростанции состоят из нескольких ветрогенераторов различной мощности. Вырабатываемое ими переменное напряжение в 380 вольт подается непосредственно в электросеть предприятия. Кроме того, ветрогенераторы могут использоваться для зарядки большого числа аккумуляторных батарей, с которых потом преобразованная в переменное напряжение энергия также подается в электрическую сеть.

Ветрогенераторы российского производства

В большинстве случаев владельцы предприятий ставят ветроустановки, солнечные панели и дизель-генераторы для нужд собственного производства. Получение разрешение на продажу электричества в России — это, скажем так, отдельная история. После проведения энергоаудита, высвобождаются мощности, например, путем замены ламп освещения на светодиодные. Подсчитывается срок окупаемости, при отсутствии бюджета можно разделить модернизацию на этапы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
