Аспирационные системы вентиляции для деревообработки: классификация, принцип работы и виды

Схемы аспирационных систем

Существует несколько схем расположения элементов аспирационных систем:

  • прямоточно-централизованная;
  • рециркуляционно-централизованная;
  • прямоточно-автономная;
  • рециркуляционно-автономная.

Грамотное проектирование аспирационной установки поможет избежать проблем в эксплуатации.

В прямоточно-централизованной системе запыленный воздух забирается от группы станков и направляется в виде общего потока в пылеуловитель для отделения твердых частиц от воздуха. Очищенный воздушный поток удаляется в атмосферу. Такая схема пневмотранспорта и аспирации в системе вентиляции играет роль вытяжки и для восстановления баланса необходимо организовывать приток воздуха. Это является недостатком, особенно в зимнее время.

Схемы систем пневмотранспорта: а – схема -1; б-то же 2

1 – циклон; 2 – выбросная шахта; 3 – транзитный воздуховод; 4 – пылевой вентилятор; 5 – приемные патрубки

Рециркуляционно-центролизованная схема предполагает частичное или полное возвращение воздуха в производственное здание. В системе аспирации, работающей по прямоточно-автономной схеме, запыленный воздух забирается от одного источника выброса загрязнений, очищается и выбрасывается в атмосферу. В рециркуляционно-автономной системе аспирации очищенный пылеулавливающим устройством воздух в полном объеме возвращается в производственное здание.

Какие решения являются оптимальными при вентиляции деревообрабатывающего цеха

  • Для производственных объектов рекомендуется устройство аспирационной системы вентиляции в виде комбинации из местных зонтов и общеобменной вытяжной вентиляции.
  • Мощность, объем, скорость перемещения воздушных масс и прочие параметры вытяжных отсосов рассчитывают, опираясь на технические характеристики основного оборудования.
  • Вытяжные вентиляторы для укрытий (зонтов) должны подбираться такой мощностью, чтобы организовать разряжение, достаточное для обеспечения достаточной скорости перемещения воздуха по сети воздуховодов и препятствия оседания частиц и отходов процесса деревообработки.
  • Местные отсосы следует подключать к общей вытяжной вентиляционной системе.
  • Древесную пыль и отходы с пола удаляют специальными отсосамина польного и подпольного типа.
  • Особенностью общеобменной вентиляции для таких помещений является система очистки. Воздух очищают от пыли при помощи специальных пылеосадительных камер и фильтров.
  • Подавать воздух лучше подавать в здания рассредоточено, охлажденный воздух, в зимнее время, подают в верхнюю зону, а в летний период — можно подавать через окна.
  • Кондиционированию помещения помогут потолочные вентиляторы — они хорошо работают в больших и средних помещениях, а преимуществом станет направленность потоков вниз, что воспрепятствует перемещению опилок от дерева по зданию.
  • При проектировании системы воздуховодов обязательно предусматривают систему герметично закрывающихся люков. Такая особенность необходима для проведения технического обслуживания вентиляционного оборудования.

Состав системы аспирации и пневмотранспорта

В состав системы аспирации и пневмотранспорта входит несколько видов оборудования, обеспечивающего эффективное перемещение сыпучих продуктов и пылевидных частиц:

  • вентилятор;
  • пылеуловитель;
  • система воздуховодов;
  • зонты, укрытия, кожухи.

В качестве устройства для создания давления в системах аспирации и пневмотранспорта применяются пылевые вентиляторы. Они характеризуются высокой производительностью, мощными двигателями для преодоления гидравлического сопротивления всей системы, прочной конструкцией корпуса и рабочего колеса, которые выполняются из листовой стали толщиной от 3 до 5 мм и имеют высокую стойкость к истиранию. Для защиты двигателя корпус пылевого вентилятора располагают на стальной раме, а привод рабочего колеса осуществляется с помощью ременной передачи. В системах аспирации вентилятор может располагаться до фильтрующего устройства или после него, а в сети пневмотранспорта – только после. Такая схема предотвращает попадание в вентилятор и порчу транспортируемого продукта, снижает риск выхода пылевого агрегата из строя.

В системах аспирации и пневмотранспорта очень часто используют в качестве фильтрующего элемента циклоны или рукавные фильтры, которые отличаются высокой степенью очистки (до 99%), отсутствием подвижных узлов и агрегатов, длительным сроком службы. При необходимости увеличить производительность системы без снижения степени очистки циклоны объединяют в группы. В циклонах для очищения пылевого потока или отделения продукта от газовоздушной смеси используются сила инерции и центробежная сила. Воздушный поток входит в цилиндрический корпус устройства через спиральный патрубок, который придает ему правое или левое вращение. Под действием центробежной силы пыль или сыпучие продукты прижимаются к стенкам корпуса, а сила инерции направляет их в нижнюю часть циклона. Очищенный воздух, под действием давления, разворачивается на 180º и выводится наружу через вертикальную стальную трубу. Если циклон располагается до вентилятора, то на верхней части трубы располагают спиральный выходной патрубок, предназначенный для соединения с воздуховодом, снижающий сопротивление циклона и нагрузку на вентилятор. В нижней части циклона находится накопительный бункер для собранной пыли или транспортируемого материала.

Воздуховоды для аспирации и систем пневмотранспорта выполняют из листовой стали, толщина которой составляет не менее 1 мм. Такая особенность помогает продлить срок службы всей сети воздуховодов, так как, перемещаемая рабочая среда обладает абразивными свойствами и тонкий металл быстро выйдет из строя. Для перемещения пыли и сыпучих продуктов более всего подходят воздуховоды круглого сечения. Соединение участков происходит за счет сварки или при помощи фланцев. Врезка отдельных участков воздуховодов с целью соединения нескольких мест всасывания пыли или загрузки сыпучих материалов происходит под малым углом, чтобы снизить сопротивление системы и исключить оседание частиц в воздуховодах. Для повышения мобильности забора запыленного воздуха в местах выброса пыли могут применяться гибкие пластиковые воздуховоды.

Для уменьшения зоны распространения запыленности и концентрации разряжения воздуха в определенном месте применяют зонты, укрытия, кожухи. Правильно рассчитанное укрытие не позволяет пыли попадать в рабочее помещение от источников выброса загрязнений. Укрытия, зонты и кожухи снижают необходимость увеличения мощности пылевого вентилятора для обеспечения всасывания запыленного потока в полном объеме.

Почему необходимо проектирование

Для создания модульной системы аспирации проектируют установку следующих элементов:

  • местного отсоса;
  • наклонных воздуховодов;
  • системы фильтров;
  • высоконапорного вентилятора и т.п.

В качестве местного отсоса могут быть использованы различные модели устройств, например, бортовой отсос, конструкции типа “зонт”, “укрытие” и другие. Воздуховоды прокладывают от места забора отходов до точки из перемещения в наружное пространство.

Фильтрационная система может предполагать как удаление очищенных воздушных масс из помещения, так и возврат их обратно после фильтрации к месту забора.

Стационарные системы аспирации на крупных предприятиях – это большие сооружения, которые следует проектировать с учетом особенностей помещения, характеристики загрязнений, конфигурации вентиляционной системы и многих других показателей

Перед составлением проекта аспирационной установки необходимо провести техническую экспертизу состояния объекта. На этом этапе можно выявить и устранить недостатки системы. Подобной же проверке можно подвергнуть и уже существующие системы вентилирования и аспирации.

Эффективность аспирации во многом зависит от объемов воздуха, которые проходят через воздуховоды за единицу времени. Чем больше этот показатель, тем дороже обходится монтаж конструкции, а также расходы на ее эксплуатацию.

Если подобрать компоненты системы правильно, то затраты, как начальные, так и эксплуатационные, можно существенно снизить.

Стационарная система аспирации состоит из множества модулей и элементов, конфигурация которых подбирается отдельно для каждого предприятия, чтобы обеспечить максимальную эффективность (+)

Это включает выбор подходящего устройства для отсоса воздуха, грамотные расчеты по распределению приточного воздуха и т.п. В результате нагрузка на систему снизится, фильтры будут реже требовать очистки, ресурс работы вентиляторов повысится и т.д.

Некоторые владельцы промышленных мощностей при подборе системы очистки идут по пути наименьшего сопротивления. Они отталкиваются от параметров установки циклонного типа, просто сообщив поставщику условия ее функционирования: расход воздуха и характер загрязнений.

В результате они получают устройство, производительность которого подобрана по таблицам без учета прочих параметров. Опытные проектировщики утверждают, что такой подход обычно приводит к повышенным расходам и снижению эффективности работы оборудования.

Стоимость циклонной установки тем выше, чем больше объемы воздуха, которые через нее перемещаются. Если оптимизировать уже существующую систему воздухораспределения, то можно подобрать отсосы и фильтры, которые дадут необходимый эффект при меньшем расходе воздуха.

Такое оборудование обойдется дешевле, экономия может составить примерно треть от общей суммы расходов. Именно поэтому перед выбором оборудования для системы аспирации следует позаботиться о технической экспертизе и пригласить опытных проектировщиков.

Снятие порчи воском

Прежде чем начать предпринимать действия борьбы с порчей, нужно сначала определиться, точно ли на вас ее навели. У порчи есть определенные симптомы. Это недомогание, апатия, суицидальные мысли, бессонница или постоянное желание спать, болезни, проблемы в личной жизни и проблемы с финансами.

Если проблемы со здоровьем не уходят и никак не лечатся, лучше обратитесь, то, возможно, это порча.

Как снять порчу воском?

Чтобы снять порчу, понадобится родниковая вода, которую вы набрали до рассвета. Понадобится воск и глубокая тарелка, полотенце. Далее берут зажженные свечи из церкви, иконы Святых. Если вы снимаете порчу с человека, которого нет рядом, нужно взять его фото.

Дальше нужно емкость с водой подержать над головой или фото человека. Медленно туда наливают растопленный воск, повторяя слова. Воск забирает на себя темную энергию, впитывает в себя все плохое. Ниже подробнее о том, как снять порчу воском.

Классификация систем вентиляции

Системы классифицируют по разным критериям:

  • способу подачи;
  • назначению;
  • способу воздухообмена;
  • конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

  • естественная;
  • механическая;
  • смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Системы аспирации

Вытяжная вентиляция отличается от примитивного воздуховода, который контролирует правильный воздушный поток. Расчет систем начинается на этапе строительств. Система проходит через коммуникации здания. Оборудование или специальные устройства, установленные в цеху, определяют качество воздуха. Нормативы, установленные для таких предприятий, нарушать нельзя. Промышленная зона всегда загрязнена опасными веществами, которые вдыхает человек.

Оборудование не только загрязняет воздух, но и способствует равномерному распределению пыли по всему помещению. Что такое аспирационные вентиляторы? Для систем аспирации (сеть воздуховода или отдельная комплектующие части) во время монтажа важен уклон воздуховода, исключающий застойные зоны. Воздух проходит через все помещение, обеспечивая равномерный забор загрязненных воздушных масс.

Проектирование вентиляционных клапанов проводится специалистами, которые ознакомлены со всеми нормами и ГОСТами. Для самодельной аспирационной системы нужны дополнительные вентиляторы и фильтры. Создать правильный воздушный поток несложно, если учитывать конструкционные особенности промышленного здания.

Устройства для очистки воздушных масс состоят из разветвленных трубопроводов с газоочистными устройствами. Такой системе нужны резервные воздуховоды на случай поломки. Скорость аспирации зависит от мощности вентиляторов.

Организация вентиляции естественного типа

Естественная вентиляция на производстве организуется по принципу самовозникающей разницы в давлении воздушных потоков, их направлении и разницы в температурных характеристиках. Примером примитивной вентиляции естественно типа может служить самый простой сквозняк, для получения которого необходимо просто открыть двери и окна в производственном помещении. Такой способ вентилирования еще носит название неорганизованного, так как все построено на элементарных физических явлениях.

Основным преимуществом вентиляции естественного характера является низкая себестоимость ее организации. Создание такого способа вентилирования не предусматривает покупку специальных фильтров, вентиляторов, воздухообменников, диффузоров и прочих приспособлений. А существенным недостатком является невозможность полного контроля за воздушными потоками, а также низкая степень обновления воздушных масс.

Воздуховоды и вентиляционные системы

  • очистка от пыли;
  • очистка от газов;
  • комплексная очистка от сложных загрязнений.

Каждая система – это цельный механизм, который обеспечивает бесперебойную работу вентиляционных шахт. Очищенный воздушный поток залог здоровья работников предприятия. Избежать выделения вредных веществ на производстве не удастся.

Это естественный процесс, который является издержкой – допустимыми последствиями. Если предотвратить образование пыли и вредных веществ нельзя, тогда необходимо минимизировать их влияние на человеческий организм. Скорость аспирации определяет качество кислорода в помещении.

Сбои в работе воздуховода или застойные зоны являются угрозой для каждого работника. Постоянная работа системы не может быть нарушена. В случае поломки автоматически подключается резервный или переносной воздуховод (запасной вентилятор).

Простые воздуховоды заменяют аспирационную установку только в небольших помещениях. Многоэтажные цехи с помощью простого фильтра или системы естественного проветривания не очищаются. В таких случаях необходимо установить дополнительные вытяжные шкафы с фильтрующими элементами.

Особенности монтажа таких конструкций

Поскольку по воздуховодам аспирационных систем транспортируются значительные объемы загрязнений, то к таким конструкциям предъявляются и повышенные требования по прочности, в отличие от приточных вентиляционных систем.

Для их изготовления используют сталь толщиной от 1,2 до 5,0 мм, а для фасонных частей рекомендуется взять сталь, толщина которой больше на 1,0 мм, чем материал воздуховода.

Для воздуховодов аспирационных систем следует использовать прочную листовую сталь, не менее 1,2 мм толщиной. Разъемные соединения облегчат процесс очистки системы от загрязнений

Запрещается крепить аспирационные воздуховоды хомутами на подвеске. Допускается только использование хомутов, закрепленных с помощью кронштейнов, в некоторых случаях в качестве крепления используют цепи.

Максимальное расстояние между кронштейнами должно составлять три метра для труб диаметром более 40 мм и четыре метра – при диаметре конструкций 400 мм или меньше. Эти параметры обеспечат достаточную прочность конструкции и снизят риск обрыва воздуховодов в процессе эксплуатации.

Еще одна особенность аспирационных воздуховодов состоит в том, что их довольно часто приходится разбирать, чтобы очистить от скопившихся на стенках загрязнений. Кроме того, в результате быстрого износа отдельные элементы приходится периодически заменять.

По этой причине рекомендуется использовать для монтажа конструкций быстроразъемные элементы соединения, а не традиционные фланцы, которые от частой разборки-сборки быстро выходят из строя.

Чтобы в конструкции системы аспирации не скапливались загрязнения, необходимо придать воздуховодам правильный уклон, который зависит от расчетной скорости перемещения воздушных масс

Для регулировки потоков воздуха используют косые шиберы, которые демонстрируют меньшее сопротивление потоку и лучше препятствуют скоплению загрязнений. Применение регулировочных дроссельных клапанов в системах аспирации не рекомендуется

Очень важно, чтобы воздуховоды были расположены под правильным углом

Положение конструкции зависит от заданной скорости потока воздуха, которая определяется характером удаляемых загрязнений. Так, чтобы обеспечить скорость около 20 м/с, нужен уклон в 60°, для скорости 45 м/с – угол менее 60° и т.д.

Если характер загрязнений позволяет прогнозировать накопление в воздуховодах липкой пыли, то такие системы промышленной аспирации рекомендуется изначально проектировать с расчетом на максимальную скорость перемещения воздушных масс.

В небольших аспирационных системах для устройства отсосов может быть использован полиэтиленовый шланг подходящего диаметра. Это удобный, но не слишком прочный элемент, который со временем придется заменить

Чтобы облегчить процесс очистки конструкции, внутрь воздуховодов вставляют специальные вкладыши из пленки, бумаги и других подходящих материалов. Обычные бытовые и даже некоторые промышленные вентиляторы для систем аспирации не подходят, даже если обладают достаточно высокой производительностью.

Нужны устройства с повышенной устойчивостью к износу, которые могут длительное время работать под высокой нагрузкой без перебоев.

Распространенная проблема для низкоэффективных систем аспирации – потери воздуха. Чтобы предотвратить это явление, специалисты рекомендуют выбирать вентиляторы с некоторым запасом мощности. Потери воздуха на практике могут достигать 30% по сравнению с расчетными данными.

Неправильный выбор местного отсоса может отрицательно сказаться на всей системе. Нельзя выбирать такой элемент без учета особенностей технологического процесса.

В одних случаях будет эффективно укрытие типа “зонт”, в других – “витрина”, вытяжной шкаф, кабина и т.п. Этот момент в обязательном порядке следует согласовать с технологом на конкретном производстве.

Большая часть аспирационных установок расчитана на перемещение очищенного воздуха в атмосферу, но иногда такие воздушные массы возвращают в производственное помещение (+)

Для грубой очистки воздуха от пыли используют пылевые мешки, бесперегородочные пылевые камеры, обункерованные газоходы, сухие циклоны и другие подобные устройства в зависимости от характера пыли.

Для средней очистки часто используют скрубберы, а тонкая очистка выполняется с помощью набора средств, который может включать электрофильтр циклонного типа и рукавный фильтр, в некоторых случаях используется высоконапорная труба Вентури или другие подходящие агрегаты.

Местная и общеобменная система вентиляции

Местная вентиляция предназначена для подачи свежего воздуха на определенные места (местная приточная вентиляция) или для удаления загрязненного воздуха от мест образования вредных выделений (местная вытяжная вентиляция). Местную вытяжную вентиляцию применяют, когда места выделения вредностей локализованы и можно не допустить их распространения по всему помещению. В этих случаях местная вентиляция достаточно эффективна и сравнительно недорога. Местная вентиляция используется, преимущественно, на производстве. В бытовых же условиях применяется общеобменная вентиляция. Исключением являются кухонные вытяжки, которые представляют собой местную вытяжную вентиляцию.

Общеобменная вентиляция, в отличии от местной, предназначена для осуществления вентиляции во всем помещении. Общеобменная вентиляция так же может быть приточной и вытяжной. Приточную общеобменную вентиляцию, как правило, необходимо выполнять с подогревом и фильтрацией приточного воздуха. Поэтому такая вентиляция должна быть механической (искусственной). Общеобменная вытяжная вентиляция может быть проще приточной и выполняться в виде вентилятора, установленного в окне или отверстие в стене, поскольку удаляемый воздух не требуется обрабатывать. При небольших объемах вентилируемого воздуха устанавливают естественную вытяжную вентиляцию, которая заметно дешевле механической.

Классификация по масштабности обслуживаемого места

Общеобменная вентиляция

Используется, если нужно обслужить помещение по всей его площади. Как правило, система работает так, чтобы количество подаваемого и забираемого воздуха было одинаковым. Это обеспечивает равномерный воздухообмен. В зависимости от желаемого эффекта, общеобменная вентиляция также бывает приточной и вытяжной.

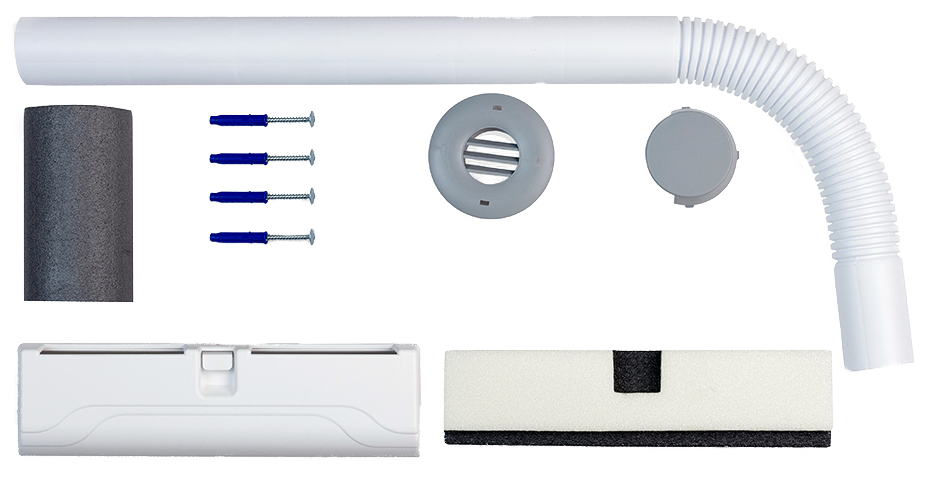

Самый простой набор для устройства вентиляции в обычной кухне

Местная вентиляция

Приточная система вентиляции – подает воздух только в определенном месте и создает в нем определенные микроклиматические условия, это также называется «воздушный душ». Такие системы часто устанавливают на производствах, в горячих цехах.

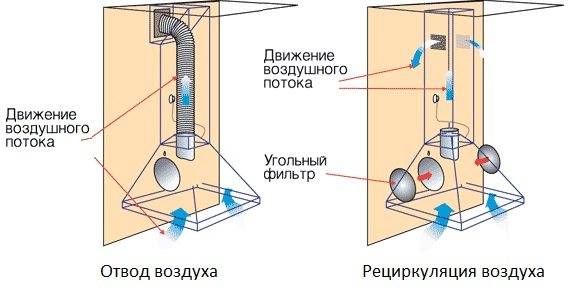

Вытяжная система вентиляции устраняет загрязненный воздух в одном, конкретном месте. Простым примером работы такой системы может быть обыкновенная кухонная вытяжка, которая вытягивает испарения непосредственно над очагом их выделения, и не позволяет им распространиться по всей площади помещения.

Виды пылеуловителей

Одним из главных элементов системы аспирации деревообрабатывающего производства являются пылеуловители. Это особые фильтры, которые отсеивают крупные частицы стружки и опилок и удаляют их в отсек для последующей утилизации.

Выделяют два типа пылеудалителей:

  • одноступенчатые;
  • двухступенчатые.

Сегодня на производстве чаще всего используются устройства второго типа. Двухступенчатые пылеудалители разделяют древесную пыль и опилки в зависимости от размера, отсеивая крупные частицы. Таким образом, в фильтры тонкой очистки поступает только мелкая пыль, их сетка не засоряется стружкой.

Циклоны

Циклон — это прибор двухфазной очистки отходов деревообработки, который позволяет отделять крупные частицы стружки от мелкой пыли. Он работает по принципу воронки. Во время очистки, крупная стружка вращается на внешней части прибора, а затем оседает в пылесборнике. Мелкие же частицы попадают во внутреннюю часть, оседая на поверхности фильтров. Таким образом, в отсеки тонкой очистки попадает уже освобождённый от видимой пыли воздух.

Рукавные фильтры

Используются для очистки запылённого воздуха и сепарации отходов деревообработки, отделения мелкой пыли от крупных опилок, древесной стружки. Сепарация происходит при прохождении воздушных масс через фильтр, сделанный в виде длинных рукавов.

Рукавные очистители чаще всего изготавливают из нетканого полиэстера. Когда загрязнённый воздух проходит через рукав, загрязнения задерживаются на его внутренних частях, а воздушный поток движется дальше, к фильтрам тонкой очистки.

Раз в 5–10 минут рукава автоматически продуваются потоком сжатого воздуха, который сбивает с внутренних частей слой пыли. Таким образом, фильтрующая поверхность постоянно очищается, остаётся работоспособной в течение длительного времени.

Аспирация играет важную роль в обеспечении безопасности процесса деревообработки. Полученные в результате её работы древесные опилки используют повторно для изготовления ДСП и других материалов. Приборы удаления отходов должны быть установлены на любом предприятии, где изготавливают изделия из древесины.
