Фасонные элементы вентиляции: вентиляционные заглушки и шумоглушители

Причины популярности пластика

Вентиляционные конструкции из пластиковых элементов приобрели широкую популярность в самых разных областях человеческой жизни. Этому способствует их привлекательный внешний вид и многочисленные преимущества по сравнению с традиционными металлическими конкурентами.

Выделяются следующие положительные стороны пластиковой вентиляции:

1. Отсутствие коррозии. Это преимущество чаще всего и обуславливает выбор пластика. Любой металл (даже нержавейка) в условиях вентиляционных систем, где имеет место конденсат пара, агрессивные воздействия различных веществ, загрязняющих воздух, подвержен коррозии. Пластмасса же обладает абсолютной стойкостью в этом отношении.
2. Низкая стоимость. Пластиковые системы имеют значительно более низкую цену по сравнению с металлом, у которого обеспечивается повышенная стойкость к коррозии.
3. Простота и качество монтажа. При монтаже металлических коробов и труб всегда возникают проблемы в местах стуков, требующие вальцевания, сварки, других операций. Разрезание и стыковка пластиковых элементов не вызывает сложностей, а торцы легко обрабатываются и выравниваются. Таким образом, герметизацию пластиковых коробов обеспечить значительно проще.
4. Малый вес. Это преимущество обеспечивают простоту крепления на месте установки и транспортировки при доставке товара.
5. Пластиковые элементы стойки к воздействию воды, пара, агрессивных сред, ультрафиолетовых лучей. Они соответствуют всем санитарным нормам при нормальных условиях.

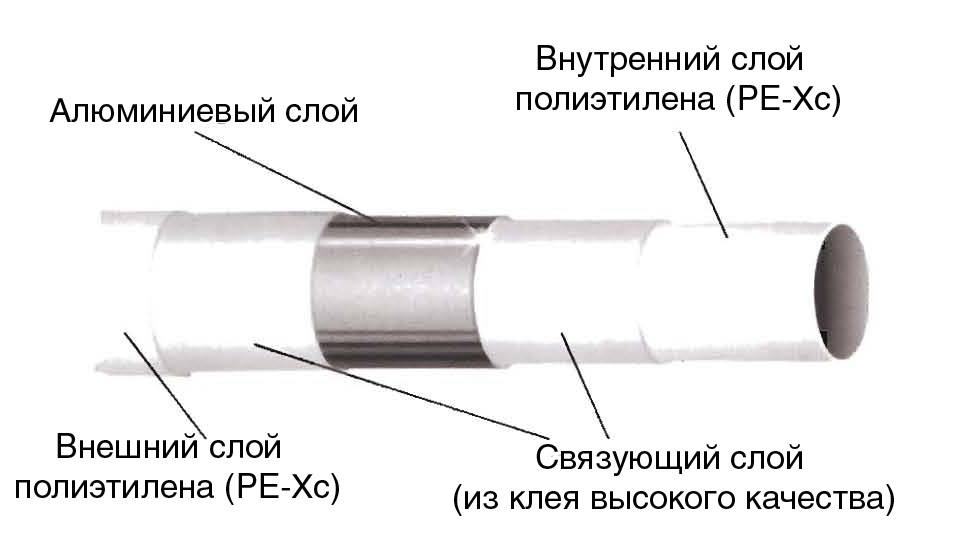

Устройство ПВХ труб для вентиляции

Особенности применения в бане

Для того чтобы решить, подойдет ли пластиковая вентиляция бане, необходимо отметить и недостатки таких систем:

Низкая нагревостойкость пластмассы. Уже при температуре выше 80-85 градусов начинается выделение вредных компонентов из вещества, которое отравляет человеческий организм. При нагреве пластик теряет свою прочность и жесткость, что ведет к деформации.
Низкая стойкость к воздействию открытого огня. Несмотря на то, что ПВХ не поддерживает горение, он легко оплавляется, а его капли, попадая на другие конструкции, вызывают возгорание

В целом пластиковые элементы относятся к группе легковоспламеняющихся материалов, что требует большой осторожности при их размещении возле банной печи и дымохода. Даже при небольшом очаге возгорания выделяется большое количество едкого дыма, очень опасного для человека.
Пониженная прочность на разрезание, истирание, царапание

При ударных и режущих нагрузках пластик легко повреждается или деформируется.

Температура плавления пластмассы

С учетом изложенных проблем можно сделать вывод о том, подходит ли пластиковая вентиляция бане. Самые экстремальные условия отмечаются в парилке. В русской бане здесь поддерживается температура порядка 60-65 градусов при насыщенном водяном паре. Такие температуры вроде бы ниже допустимых, но они близки к критическим значениям, и при малейшем превышении ведут к разложению пластика. Таким образом, использование пластиковой вентиляции в парилке русской бани опасно для здоровья человека. Совершенно недопустимо её использование в парилке сауны, где температура может достигать 100 градусов.

Дым от горения пластика очень едкий и может привести к отравлению

В других банных помещениях (моечное отделение, предбанник, комната отдыха) температура воздуха не имеет больших величин, а экстремальные условия связаны с повышенной влажностью, что совершенно не опасно для пластика. Следовательно, можно сделать вывод, что вентиляция в бане из пластиковых труб вполне допустима во всех помещениях, кроме парилки.

Принцип проточной вентиляции бани
С особой осторожностью необходимо относиться к расположению пластиковой трубы для вентиляции в бане. Лучше располагать ее за кирпичной обкладкой, если она находится около печи

Где используют?

Установка пластиковых вентиляционных труб возможна в любом бытовом помещении, но особенно в обновлении воздуха нуждаются места с высоким уровнем влажности и неприятным запахом. К примеру, в бане вентиляция предотвратит быстрый износ материалов, которые теряют стойкость под воздействием влаги и высоких температур, и предупредит рост уровня угарного газа и углекислоты. В гараже задачей установки является удаление автомобильного выхлопа и паров, сушка кузова, продувание смотровой ямы. В курятнике или другом помещении под скот система обеспечивает устранение вредных аммиачных паров.

Те же проблемы решает вентиляция и в частном доме. В воздухе обитает множество бактерий и вирусов, количество которых увеличивается после перенесенных болезней обитателями дома. Проветривание окон не справится с невидимыми вредителями. Этот вопрос решит только обустройство системы каналов оттока и притока воздуха.

Этапы сборки системы вентиляции

Последовательность сборки системы вентиляции:

1. Разметка – на стенах и перекрытиях размечаются места прохождения коммуникации с точками монтажа креплений.
2. Монтаж креплений на заранее размеченных местах.
3. Сбор общего вентиляционного стояка.
4. Сбор отдельных воздуховодов из внутренних помещений.
5. Установка полусобранных воздуховодов и стояка.
6. Соединение веток вентиляционной системы.
7. Герметизация соединений.
8. Монтаж вентиляторов, клапанов и прочих приспособлений повышающих тягу.
9. Вывод труб через кровлю.
10. Утепление участков воздуховодов в неотапливаемых помещениях.

Таким образом построение вентиляционной системы из канализационных труб не имеет принципиальных различий с монтажом вентсистем из труб специальных – вентиляционных.

Типы шумоглушителей

Устройство шумоглушителя

Существует несколько видов шумоглушителей для вентиляции:

• пластинчатые или прямоугольные,
• трубчатые.

Пластинчатые шумоглушители для вентиляции представляют собой трубу из оцинкованной стали прямоугольного сечения, разделенную ребрами вдоль. Расстояния между ними от 7,5 до 30 см. Ребра изготавливаются из базальтовой плиты и покрываются звукоизоляционным материалом (минватой, стекловатой, войлоком). При необходимости некоторые из ребер можно убрать, но чем меньше расстояние между ребрами, тем выше шумоизоляция. Одновременно увеличивается сопротивление потоку воздуха, чтобы его уменьшить, поверхности ребер обрабатывают пластиком или антиабразивным материалом. Чтобы, врезаясь в торцы ребер, воздух не создавал дополнительного гула, их снабжают обтекателями.

Трубчатые вентиляционные шумоглушители применяются в системах с вентканалами не больше 50 см. в диаметре. Их конструкция очень проста: две стальные тубы (прямоугольного или круглого сечения) установленные концентрично. Внутренняя труба перфорируется, наружная сплошная. Между стенками труб проложена звукоизоляция слоем 5 см. Чем плотнее материал, тем эффективнее шумопоглощение. Звукоизоляция укладывается в виде мягкого, полужесткого матов или жесткой плиты. Стандартная длина шумопоглощающего участка 50 – 90 см.

Для круглых каналов чаще используют трубчатые шумоглушители, а для прямоугольных (промышленные предприятия) – пластинчатые.

При смонтированном устройстве шум в помещении, расположенном возле вентиляционного оборудования, должен соответствовать санитарным нормам для этого вида помещения.

Цена шумоглушителя для вентиляции зависит от его длины. Стандартные изделия производятся 60, 90 и 120 см длиной. Но по индивидуальному заказу изготавливаются шумоглушители для вентиляции любого размера и диаметра. Цена в таком случае подсчитывается в каждом отдельном случае.

Подбор воздуховодов и оборудования

После расчета воздухообмена и выбора материала для системы необходимо подобрать вентиляционное оборудование и диаметры трубопроводов для распределения воздуха по помещениям. Главный параметр на данном этапе – потери давления в воздуховоде. То есть, чем длиннее магистраль, уже трубы и больше скорость воздуха, тем больше потери давления, а значит, вентилятор будет выдавать меньшую мощность. Аэродинамический расчет довольно сложен, однако для небольших трасс, чтобы подобрать диаметр вентиляционной трубы, можно использовать таблицу, представленную ниже.

Оптимальное значение скорости воздуха в канале – 3-4 м/с, больше – вы будете слышать шум из системы, меньше – потребуется более мощный вентилятор. После подбора сечений, с помощью еще одной таблицы определяются потери давления по длине, суммируя полученные значения, получаем цифру, в зависимости от которой выбираем вентилятор для системы.

Суммировать нужно лишь значения по трассе до самого удаленного распределительного устройства, потери по ответвлениям роли не играют

Обратите внимание, что на каждом элементе системы (распределительная решетка, шумоглушитель, нагреватель) также теряется давление, конкретное значение указано в параметрах выбранного оборудования

Чтобы спроектированная вентиляция в частном доме (или на даче) из пластиковых труб была максимально эффективная и наименее затратная, придерживайтесь правил, представленных ниже:

• Вытяжная труба должна быть поднята выше конька здания для предотвращения засасывания загрязненного воздуха в окна верхних этажей;
• Для вентилирования подкровельного пространства необходимо установить аэратор;

• В ветки, идущие к кухне и санузлам, нужно установить обратные клапаны, чтобы посторонние запахи не распространялись по дому, когда система не функционирует;
• Количество поворотов необходимо свести к минимуму для уменьшения сопротивления;
• По возможности используйте круглые трубы.

При планировании расположения приточного отверстия должна быть учтена высота дымоходов. Идеальный вариант – расположение приточного оборудования на первом этаже здания, но чтобы приточное отверстие было удалено от земли как минимум на метр.

Особенности использования шумоглушителя

Конструкция шумоглушителя достаточно проста — при наличии инструмента, умения с ним работать и доступных материалов устройство можно собрать самостоятельно. Тем не менее, готовые изделия более предпочтительны, так как сделаны согласно ГОСТ 22270–76.

Трубчатый прямоугольный шумоглушитель в системе вентиляции легко собрать самостоятельно

Жёстких требований, регламентирующих процесс монтажа шумоглушителя, не существует. Параметры и модель устройства подбираются с учётом индивидуальных особенностей вентиляционной системы.

Средняя скорость воздушного потока в системе не должна превосходить рекомендуемые значения для конкретного изделия. Превышение нормы может сказаться на увеличении уровня шума и сделает устройство абсолютно не эффективным. Нежелательно использовать шумоглушители в системах вентилирования, где воздух имеет температуру выше 85 °С, с высоким содержанием опасных газов и вредных примесей.

Для большинства шумоглушителей средние показатели снижения шума варьируются от 10 до 15 ДБ. Если они значительно меньше, то, скорее всего, источник шума никак не связан с поступающим потоком воздуха.

Применение пластиковых воздуховодов на кухне в разных режимах

На входе с помощью такого устройства можно поднять температуру, удалить неприятные запахи, механические примесиВытяжка не обязательно должна быть подключена к воздуховоду

В таком варианте дополнительный канал не нужен. Используют имеющиеся возможности магистральной шахты, либо устанавливают в ее отверстие вентилятор. Вытяжки такого типа оснащают производительными встроенными фильтрами. Достаточно часто применяют наполнители из активированного угля. Их надо регулярно менять для сохранения хорошей эффективности очистки. Но при появлении гари даже современные аппараты не способны быстро удалить вредные примеси.

Простая и не дорогая купольная конструкция поможет решить обозначенные проблемы без лишних затратЕдинственная преграда – жироуловитель

Он не создает значительные препятствия для прохождения воздуха, поэтому вентилятор качественно выполняет свои функции без большого потребления энергии. Но для такого оснащения придется купить воздуховод пластиковый для вытяжки на кухни. Как подключить его к центральному вентиляционному каналу здания, описано в заключительных разделах статьи.

Статья по теме:

Пример поэтапного монтажа

Чаще всего шибер размещается на выходе вентиляционной системы. Если монтаж вентилятора осуществляется в комплексе с задвижкой, которая регулируется, то такой механизм носит название пускового шибера. При подобном соединении задвижка выполняет миссию защитной заглушки, которая оберегает двигатель вентилятора от возможного перегрева.

Двигатель вентилятора запускают при заслонке для вентиляции, находящейся в закрытом положении. Иначе электродвигатель будет подвергаться ненужной нагрузке, которая рано или поздно приведёт к поломке оборудования.

Монтаж шиберной заслонки возможен двумя способами:

• раструбный способ (труба в трубу) – при этом способе установки заслонка помещается в торцы трубы и не нуждается в применении креплений. Швы на стыке труб нужно тщательно загерметизировать силиконом;
• фланцевый способ – предназначен для применения шиберов на прямоугольных вентиляционных трубах и связан с обязательным использованием крепёжного материала. Необходимым условием для него является использование высокопрочных материалов, которые смогут противодействовать агрессивной внешней среде.

Сферы применения

Вентиляция данного типа устраивается в ресторанах, кафе, барах, фитнес-клубах, спортзалах и других местах с массовым скоплением людей. Ведь пластиковые трубы, выпускаемые современной промышленностью, отвечают всем санитарно-гигиеническим нормам. А их эстетичный внешний вид не будет диссонировать с интерьером любого стиля.

Применение в быту. Бытовая вентиляция ранее создавалась на основе оцинкованной железной трубной продукции. Такое техническое решение на настоящий момент морально устарело. Сегодня налажено производство следующих разновидностей пластиковых воздуховодов:

• полипропиленовых;
• полиуретановых;
• поливинилхлоридных (ПВХ).

Наибольшее распространение получили трубы из ПВХ, которые относятся к лёгкому или среднему типу. Из их достоинств стоит выделить:

• легко поддаются гигиенической очистке;
• монтаж вентиляционных труб из поливинилхлорида не вызывает никаких сложностей;
• абсолютно герметичны;
• устойчивы к негативному воздействию УФ-излучения.

Кроме того, данные изделия безвредны для здоровья человека.

Но без недостатков здесь не обошлось. Трубы из любого пластика плохо справляются с термическим воздействием, особенно если температура окружающей среды приближается к температуре плавления полимера. Именно поэтому системы вентиляции для бань и саун и поныне монтируют из металла.

Полимерные трубы просты в обслуживании и безопасны для человека

Возвращаясь к плюсам полимерных воздуховодов, следует отметить, что производство вентиляционных труб из пластика продумано так, чтобы на внутренней поверхности отсутствовали швы, шероховатости и ребристость. Кроме того, одним из обязательных этапов технологического процесса является обработка этих изделий антистатиком, в результате которой гасится статическое электричество, из-за чего пыль не притягивается к поверхности. Следовательно, необходимость регулярно очищать полость пластиковой трубной продукции отсутствует.

Применение в промышленности. Сегодня очень сложно назвать вид промышленного производства, где бы не применялись для вентиляции пластиковые трубы. Причём, особенности каждого этапа технологического процесса производства учитываются ещё на стадии проектирования систем, поддерживающих в помещениях требуемые санитарно-гигиенические условия воздушной среды.

Тогда возможен альтернативный вариант – создание на их основе внешней вентиляционной системы, проходящей вне нагреваемого помещения на открытом воздухе.

Вентиляционные заглушки для бань и саун

Деревянная заглушка

В банях и саунах круглые вентиляционные заглушки используют для декоративного оформления выхода вентиляционного канала и регуляции потока воздуха. Устанавливают заглушку обычно на выход вентканалов диаметром 10, 12,5 и 16 см в потолке или стене.

Заглушки снабжены декоративным клапаном, который при вращении меняет интенсивность потока воздуха. Клапана вентиляционных заглушек для сауны изготавливают из особых пород древесины, не гниющих во влажной и жаркой атмосфере бани и не выделяющих смолу:

• сосна,
• липа,
• кедр,
• ольха,
• осина.

Заглушка из пластика

Деревянный клапан выглядит очень аккуратно и стильно, его цвет подбирают под тон деревянной отделки стен сауны. Корпус производится из металла, покрытого полимерным слоем, предотвращающим коррозию.

Заглушки для вентиляционных отверстий используют в качестве выходов естественной и принудительной вентиляции. Они продаются в комплекте с крепежом и инструкцией. На рынке представлены изделия российских и финских производителей.

Специальные технологии производства обеспечивают длительный срок эксплуатации изделий.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

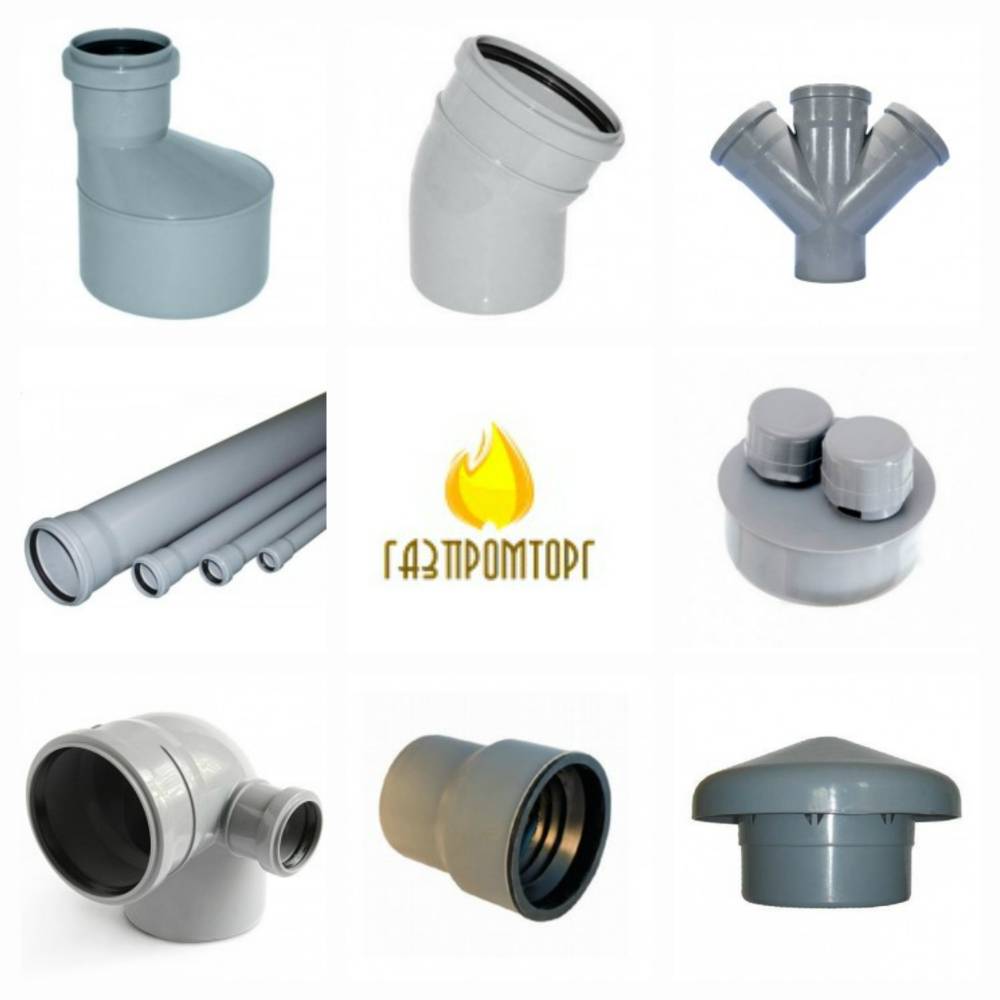

Фасонные элементы и крепление к стене и потолку

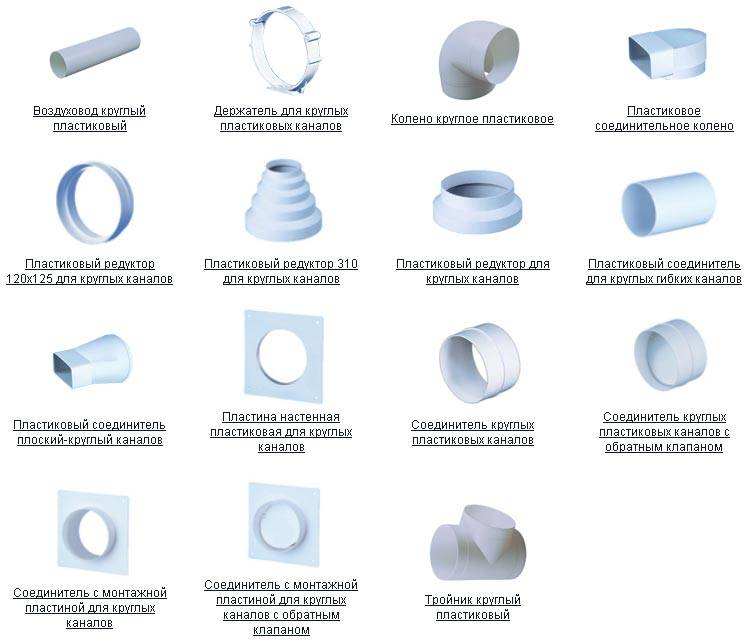

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://youtube.com/watch?v=NBTsJcOpEWU

Шумоглушители

Глушители шума применяются в системе вентиляции для снижения
аэродинамического шума, образующегося в результате работы: вентиляторов,
воздушных клапанов, нагревательных и охлаждающих агрегатов и т.д. При
перемещении воздушных масс, а также увеличении или уменьшении диаметров воздуховодов
образуется шум, который может негативно влиять на эмоциональное и
психологическое состояние человека.

Учитывая, что максимальный комфорт в помещении может быть
достигнут при снижении уровня шума, использование шумоглушителей считается
обязательным условием проектирования системы вентиляции дома. Шумоглушители
можно разделить на три вида, у каждого из которых свои особенности и
конструкция.

Шумоглушитель трубчатый прямоугольный ГТП

Изделие может иметь различные размеры сечения, что дает
возможность подбирать наиболее подходящий, по параметрам воздуховода.
Используется шумоглушитель ГТП в вентиляционной системе, чтобы понижать
аэродинамический шум. Изделие состоит из трех составляющих: корпуса, диафрагмы
и металлического кожуха. Корпусная часть глушителя изготавливается из листового
металла или оцинкованной стали. В качестве изоляционного материала в
конструкции выступает волокнистый материал или вата. Конструкция шумоглушителя
изготовлена таким образом, чтобы звукоизоляционный материал не выдувался под
высоким давлением. Трубчатый шумоглушитель прямоугольный способен снизить
уровень шума в разных звуковых диапазонах.

Шумоглушитель трубчатый прямоугольный ГТП

Шумоглушитель трубчатый ГКТ

Изделие состоит из двух труб вставленных одна в одну.
Наружная труба конструкции имеет гладкую поверхность, а внутренняя должна быть
перфорированной. Между трубами используется волокнистый шумоизолятор. Глушитель
данного типа может применяться в вентиляционной системе как для приточной, так
и вытяжной установках. Трубчатый шумоглушитель часто используется при
изготовлении вентиляционных систем многоэтажных домов и производственных цехах.

Шумоглушитель трубчатый ГКТ

Шумоглушитель пластинчатый ГП

 Конструкция этого
вида глушителя не похоже на другие. Конструкция состоит из корпуса и тонких
пластин из металла. Пластины глушителя покрыты шумопоглощающим составом. Когда
воздух проходит через ГП, то происходит деление воздушного потока, а за счет
пластин уровень шума существенно снижается, создавая комфортные условия в
помещении.

Шумоглушитель пластинчатый ГП

Пошаговое руководство по установке шумоглушителя

Процесс установки шумоглушителя различных типов во многом схож и выполняется по аналогии. Для работы потребуется подготовить шуруповёрт, саморезы 4,2×13 мм, санитарный герметик, механический пистолет для герметика, алюминиевую клейкую ленту, утеплитель с отражающей поверхностью и любой органический растворитель.

Представленные фасонные элементы нужны для соединения воздуховода с шумоглушителем

Технология установки шумоглушителя состоит из следующих этапов:

1. На основе акустического расчёта выясняется точное месторасположение устройства. В системах приточной вентиляции, как правило, шумоглушитель монтируется после вентилятора.

2. С помощью напарника устройство поднимается к установленному блоку с вентилятором. В зависимости от конструкции воздуховодов дальнейшие работы будут несколько отличаться.
3. Для трубчатых устройств круглой формы потребуется подсоединить шумоглушитель к внутреннему отверстию вентилятора с помощью быстроразъёмного хомута. Перед затяжкой хомута его внутренняя поверхность обезжиривается и обрабатывается герметиком. Рифлёная часть соединительного узла воздуховода также должна обезжириваться.

4. После соединения внешняя часть хомута обрабатывается растворителем и проклеивается алюминиевой клейкой лентой. Затем шумоглушитель и отсек с вентилятором защищается теплоизоляционным материалом.

5. Для трубчатого шумоглушителя квадратного сечения подсоединение будет происходить за счёт регулируемых прямоугольных или квадратных вставок. Перед соединением торцевые края вставки, торец вентиляторного блока и шумоглушителя обезжириваются. Далее по периметру торца наносится герметик, и изделие стыкуется. После этого по углам вкручиваются саморезы.

Если соединительные элементы представлены не хомутом, а обычным фасонным переходником, то стыкуемый участок соединяется саморезами в количестве 3–4 штук. После подсоединения шумоглушителя и сборки остальной части вентиляционной системы переходят к проверке уровня шума.

Назначение вентиляционных заглушек

Вентиляционная заглушка

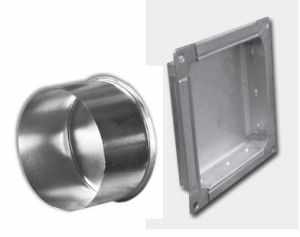

Заглушки для вентиляции служат для герметичного замыкания цепи воздуховодов.

Функции вентиляционных заглушек:

• защита системы от грязи, воды, проникновения насекомых и грызунов, пыли,
• перекрытие отдельной ветки воздуховодов от общей системы,
• регуляция поступления воздуха в помещение,
• предупреждение движения воздуха по воздуховодам.

Фасонное изделие предупреждает засорение воздуховодов, продлевает срок их эксплуатации без дополнительной очистки, обеспечивает безопасность. В некоторых системах вентиляции, например, в саунах, заглушки используются для регуляции воздушного потока.

Изготовление и установка заглушек

Схема заглушки

Производятся заглушки самых разных размеров и форм под все существующие виды воздуховодов. Кроме круглых заглушек для вентиляции есть прямоугольные и квадратные. Круглые заглушки для вентиляции выпускаются стандартных размеров, прямоугольные выполняются на заказ по точным размерам воздуховодов.

Материалы, из которых выполнены вентиляционные заглушки, соответствуют стандартам для вентиляционных каналов. Как правило, фасонные изделия изготавливаются из оцинкованной стали. Покрытие цинком продлевает срок службы заглушки для вентиляционных отверстий, предохраняет от коррозии. Более дорогие заглушки для вентиляционных отверстий производятся из нержавеющей стали.

Толщина листового металла 0,5 – 1,2 мм.

При установке заглушек в вентиляционную систему используются следующие виды соединений:

• ниппельное самое распространенное,
• на резиновых шайбах,
• на фланцах из уголка.

Круглые и квадратные вентиляционные заглушки располагаются на видных местах, поэтому многие производители уделяют их декоративности особое внимание

Особенности обустройства

Монтаж пластиковой вентиляции в бане можно осуществить своими руками. Основные этапы работ: изготовление продушин; установка вентиляторов; монтаж и закрепление входного короба; монтаж и закрепления системы разветвления потоков поступающего воздуха; обустройство выходной продушины; установка заслонок и люков.

Пример соединения элементов пластиковой вентиляционной системы для бани

При осуществлении работ следует учитывать такие рекомендации:

1. Соединение пластиковых элементов между собой производится путем пайки. При наличии резьбовых элементов используются раструбы, фланцы, переходники, муфты, что дает возможность обеспечения разборной системы.
2. Для герметизации стыков используется специальный герметик.
3. Разрезание элементов или изменение их формы производится с помощью ножа или специальной ножовки.

Схема соединения вентиляторной секции в принудительной системе вентиляции

Для проведения монтажных работ потребуется следующий инструмент: электродрель, шуруповерт, болгарка, нож, ножовка, плоскогубцы и бокорезы, отвертка, кисть малярная, рулетка, линейка металлическая.

Перед использованием необходимо проверить систему вентиляции в бане

Пластиковая вентиляция в бане может монтироваться во всех помещениях, кроме парилки. В ней пластик применять нельзя из-за риска вредных выделений при нагреве. Осуществить монтаж системы можно легко своими руками.

Классификация вентиляционных воздуховодов

Циркуляция воздуха в помещении может быть основана на различных принципах:

• Естественная вентиляция. Приток воздуха происходит через технологические отверстия, щели, открытые окна и т.п. Отток отработанных воздушных масс идет через вентиляционную шахту.

• Принудительная вентиляция. Отличается от естественной тем, что приток и вытяжка воздуха идут посредством вращающегося вентилятора.

• Приточно-вытяжная система. Сложная конструкция, использующая два отдельных воздуховода: один для притока воздуха, другой – для отвода.





















Широкая область применения систем вентиляции определяет большой ассортимент воздуховодов, которые различают по следующим признакам.

По способу монтажа

Здесь существует два варианта:

• Внутренние воздушные каналы (вентиляционные шахты).
• Внешние воздуховоды, закрепляемые на стенах зданий.

По материалу производства

Материал изготовления определяет область применения, стоимость, долговечность и ряд других параметров воздуховода. Современная промышленность предлагает такие варианты:

• Оцинкованная сталь. Изделия обладают хорошей защитой от ржавчины и агрессивных химических воздействий. Устойчивы к влажности, что делает их отличным вариантом для санузлов, ванных комнат, бассейнов и т.п.
• Нержавейка. Отличаются устойчивостью к высоким температурам (до 500°С). Это качество делает их незаменимыми в металлургии, тяжелой промышленности, на горнодобывающих предприятиях.
• Полимерные материалы. Легкие, недорогие и практичные изделия. Хорошо переносят воздействие влаги, кислотных и щелочных сред. Уязвимы к механическим повреждениям и высокотемпературным воздействиям.
• Металлопластик. Сочетают достоинства полимерных и металлических изделий. Имеют привлекательный дизайн и отличные эксплуатационные характеристики. Единственный недостаток – большая стоимость.

По форме сечения

Самыми востребованными традиционно считаются воздуховоды круглого или прямоугольного сечения. В некоторых проектах встречаются изделия эллиптической формы.

Круглые воздуховоды экономичны при производстве, обеспечивают высокую скорость перемещения воздушных масс при низком уровне шума. Такие изделия проще монтировать, также они выигрывают в эстетическом плане.

Серьезное преимущество прямоугольных конструкций – оптимальное размещение в пространстве. Воздуховод легко конструируется даже в самых непростых помещениях. При этом прямоугольные элементы тяжелее и дороже.

По технологии изготовления

Существует несколько вариантов конструктивного исполнения элементов воздуховодов:

• Прямошовные. Изделия выполняются из цельного листа стали длиной 1,25 м. Концы сводятся и соединяются сварным швом. В прямоугольных элементах для сообщения дополнительной жесткости шов располагается на сгибе.
• Спирально-сварные. Производятся из длинных металлических лент, скручивающихся внахлест и закрепляющихся сварным швом.
• Спирально-навивные. Для изготовления применяется стальная оцинкованная лента шириной 13 см, которая навивается в кольцо или в ленту.

По жесткости

Различают 3 уровня жесткости изделий для воздуховодов:

• Гибкие (спиральные, гофрированные). Легкие изделия с каркасом из стальной проволоки и стенками из фольги или полиэфира. Такой воздуховод просто монтировать, перевозить и соединять с другими типами изделий. Гофрированная труба многократно сжимается и растягивается, легко изгибается под любым углом. Из недостатков выделим малую шумоизоляцию, низкую прочность и задержки в проходе воздуха по гофрированной внутренней поверхности.
• Полужесткие. Производятся из алюминиевых или стальных лент, скрепляемых спиральным швом. Представляют разумное сочетание гибкости и прочности. Растянуть такой элемент воздуховода можно лишь один раз.
• Жесткие. Имеют максимальные показатели прочности и шумоизоляции. Стоимость, вес и сложность монтажа также выше, чем у иных категорий.

Заключение

Мы рассмотрели все аспекты монтажа гибких воздуховодов. Удачи в Ваших проектах!

Источники

• https://RSVgroup.ru/ventilyatsiya/montazh-vozduhovodov.html
• https://StrojDvor.ru/ventilyaciya/pravila-montazha-i-sxemy-ustanovki-vozduxovoda/
• https://vseotrube.ru/ventilyatsiya-i-dymohod/pryamougolnye-vozduhovody
• https://KrepezhInfo.ru/montazh-vozduhovoda/
• https://www.air-ventilation.ru/montazh-vozduhovodov.htm
• http://airducts.ru/kreplenie-vozduxovodov/
• https://1poclimaty.ru/montazh/vozduxovoda-dlya-kuxonnoi-vytyazhki.html
• https://www.AirClimat.ru/Montazh-vozduhovodov.htm
• https://sovet-ingenera.com/vent/montazh/montazh-vozduxovodov.html
• http://airducts.ru/montazh-gibkix-vozduxovodov/
