Этапы монтажа вентиляционного выхода
Когда спроектировано место выхода вентиляции, переходят к главной части работы – монтажу. Установка вентиляционной трубы над крышей проходит в несколько этапов:
- перед началом всех работ место установки очищают от влаги и загрязнений;
- делают разметку, которая соответствует диаметру выходной трубы;
- при помощи специального инструмента вырезают отверстие в каждом слое кровли (сначала в кровельном покрытии, потом в следующих слоях гидроизоляции и утеплителе);
- используя жидкий герметик, крепят уплотнительную прокладку;
- сверху на прокладку крепят проходной элемент и крепят к кровле, используя саморезы;
- строго вертикально устанавливают и фиксируют при помощи крепежа трубу воздуховода.
Гидроизоляция вентиляционного вывода – один из важнейших этапов работИсточник plotnikov-pub.ru
Завершив основные этапы монтажа вентиляционного выхода, проводят дополнительные работы и устанавливают вспомогательные устройства.
Важные моменты монтажа
Когда монтируют верхнюю часть вентиляционной системы, то учитывают материал, из которого произведена кровля. Отталкиваясь от этого фактора, монтаж может немного отличаться между разными кровельными материала. Например, если монтируют проход вентиляции через кровлю из металлочерепицы, применяют гибкий лист для гидроизоляции этого участка. Это связано с тем, что заполнить все неровности и исключить возможность попадание влаги может только гибкий материал.
Также учитывается, что верхние элементы вентиляции выходят на улицу. Поэтому они подвергаются воздействию факторов окружающей среды (например, перепады температуры), из-за которых могут выйти из строя отдельные части или вся система вентиляции в доме. Для предотвращения влияния природных факторов и увеличение срока эксплуатации изделий, производят теплоизоляцию.
На рынке представлены товары, которые изготовляются с теплоизоляцией, но их стоимость выше обычных изделий. При установке простых вариантов, утепляют специальными материалами.
Порядок и схема монтажа вентвыводаИсточник stroyfora.ru
Пенопропиленовая скорлупа – один из распространённых изоляционных материалов для утепления верхних частей вентиляции с рядом преимуществ. Утеплитель надевают на трубы и закрепляют проволокой в местах швов. Иногда швы сразу оснащаются специальными защёлками для удобства монтажа и образования защитной конструкции.
Чтобы утеплить вентиляционные трубы на крышу, используют и другие утеплители. Главное условие – соблюдение технических норм и требований безопасности.
Когда заканчивают работу с уплотнителем, применяют уплотнители. В конце производят хорошую фиксацию материала, чтоб его не повредил дождь или ветер.
Некоторые вентиляционные выводы продаются практически в готовом виде – их требуется только подключить и загерметизировать под кровельное покрытиеИсточник optimum-ng.ru
Дополнительное оборудование, повышающее производительность вентиляционной системы
Чтобы повысить эффективность вентиляционной системы, устанавливают дополнительное оборудование.
Устройства:
- Дефлекторы. Насадки устанавливают для понижения давления и увеличения тяги, которая происходит в результате удара ветра в боковые стенки. Их монтируют на крайних верхних точках вентиляционной системы.
- Аэраторы. Улучшают циркуляцию воздуха между внешним кровельным покрытием и слоем теплоизоляции. Их часто применяют, когда не достаточно естественной тяги, увеличивается влажность и плохо обменивается воздух.
- Козырьки. Один из частей специального колпака, защищающий вентиляционный выход от попадания инородных предметов.
- Капельники. Вторая часть колпака. Отводит дождевую и талую воду от козырьков, не давая влаге попадать внутрь трубы.
Видео описание
Наглядно процесс закрепления трубы на крыше, показан в видеоролике:

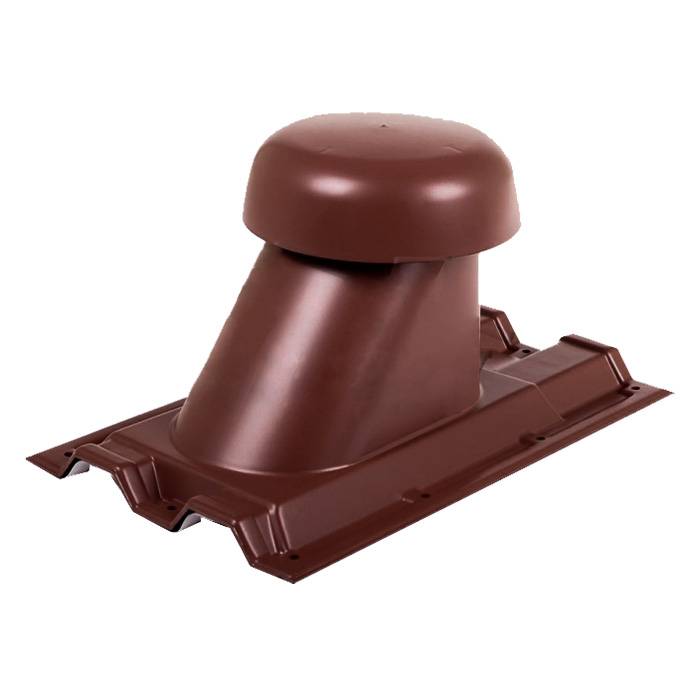

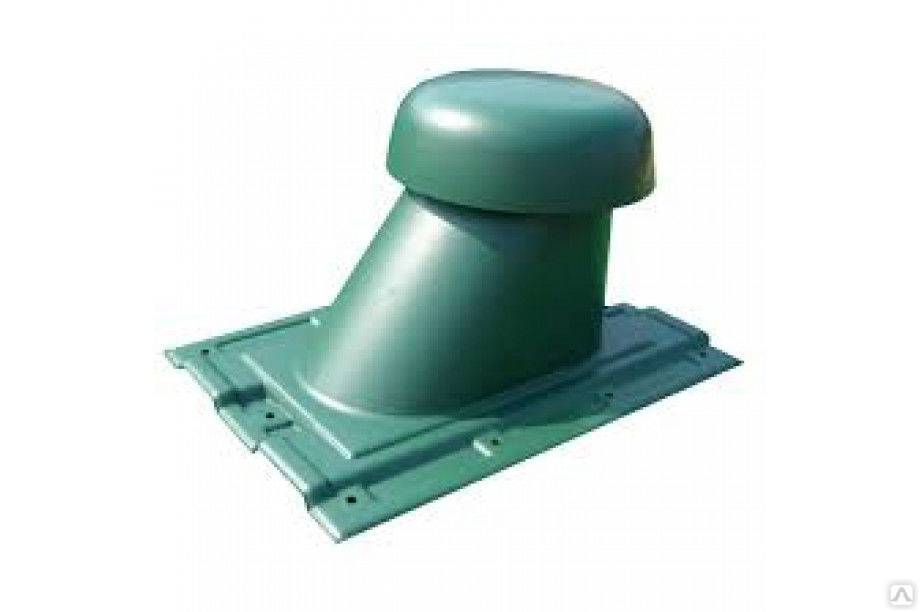

Вентиляционный выход для металлочерепицы
Часто вместе с выводом вытяжки на крышу через металлочерепицу проводят работы по созданию вентиляцию для самой крыши. Кровельная вентиляция также важна для всего дома. За все время эксплуатации кровли, между ее слоями накапливается конденсат, который может разрушать материал.
Чтоб обеспечить кровлю циркуляцией воздуха, создают вентиляционный выход для металлочерепицы. Есть несколько методов монтажа вытяжки, одним из которых является соединение к основному воздуховоду при помощи гофрированной трубы.
Вывод вытяжки на крышу требует профессионализма. Чтобы из помещений дома уходили неприятные запахи, а вентиляция служила долгое время, нужно соблюдать даже самые незначительные правила.

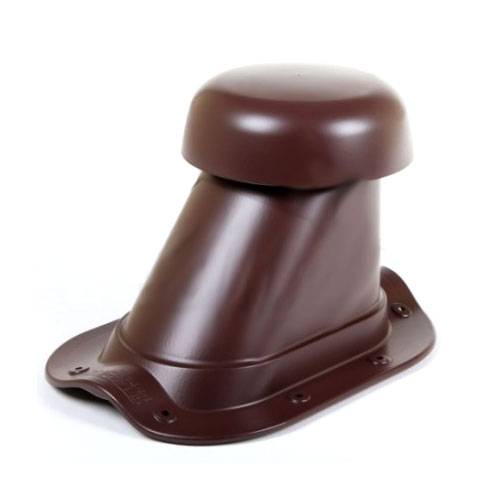

Обустройство перехода по мягкой кровле
Кровельные конструкции под мягкую кровлю имеют некоторые особенности, которые отражаются на порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.
Штучный кровельный материал не подходит для обустройства низкоскатных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство узла прохода в скатной крыше необходимо продумать еще на стадии проектирования вентиляции, чтобы выбрать оптимальный вариант.
При монтаже узла прохода часть, развернутую к коньку крыши, заводят под лист кровельного материала, чтобы влага не попадала в зазоры и не повредила утеплитель
Перед началом работ по монтажу вентиляционного перехода следует выяснить, в какую именно сторону наклонена крыша. Если по жесткой кровле узел прохода устанавливают до начала кровельных работ, то в этой ситуации нужно сначала выполнить раскатку основной площади кровельного ковра.
После этого делают тепловой узел и устанавливают теплоизоляционные материалы. Дальнейшие действия зависят от формы узла кровельной проходки. Для элемента с круглым сечением понадобится установить только две детали, а вот узел квадратной конфигурации монтируют с помощью четырех компонентов.
Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого кровельного материала. Их закрепляют на кровле и на узле прохода. Процесс закрепления начинают снизу, затем – от середины к краям, после этого крепят верхнюю часть накладки.
К высоте установки вентиляционных труб над уровнем кровли предъявляют аналогичные требования, как для монтажа дымоходных каналов. Проще говоря, высоту стояков вентиляции принимают равной высоте дымоходов. Нередко их устраивают рядом, в одной шахте
Отдельные элементы устанавливают подобным образом: сначала нижний, затем боковые, завершают монтаж закреплением верхней накладки. Разумеется, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие строгие, как при монтаже прохода под жесткий кровельный материал.
Со скатной кровли потоки атмосферной воды отводятся быстро и регулярно, поэтому значительный нахлест в этой ситуации и не нужен. Но низкая скорость схода зимних осадков, находящихся на крыше, может создать другую проблему. В местах соединения материал кровли может расслоиться при длительном контакте с влагой.
Мягкие кровельные материалы обычно кладут на скаты с небольшим уклоном. В любом случае следует учесть направление наклона скатов
Чтобы предотвратить такую ситуацию, следует обратить особое внимание на качество монтажа гибкой кровли, точно соблюсти все требования технологии укладки. Говоря упрощенно, кровельный лист следует правильно разогреть и надежно прижать
При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта.
Прихлопывают лист с помощью рукавицы, в которую вложена кожаная вкладка. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла выполняют обычно с помощью двухслойных накладок.
Для маленького элемента можно использовать только один слой. Круглый проход малого диаметра оформляют двумя большими накладками с горизонтально отогнутой “юбкой”.
Сначала монтируют нижний элемент, потом – верхний. В процессе монтажа лист разогретого материала нужно слегка подтягивать, чтобы обеспечить надежный охват вентиляционной коммуникации и необходимый перехлест.
Вентиляционные выходы – вентиляция кровли
Одной из важнейших задач при строительстве жилого дома является вентиляция кровли и подкровельного пространства. Правильно организованный вентиляционный выход – узел прохода вентиляции через кровлю позволит дому прослужить намного дольше без дополнительных финансовых вложений на ремонт. При этом в доме будет намного комфортнее жить и легче дышать.
Производители и цены
Узел прохода вентиляции между помещениями и кровлей. Вент-выходы Vilpe Vent производятся финской компанией SK Tuote. Запатентованные проходные элементы Вилпе имеют современный дизайн, разнообразие цветов и конструкций.
Вентиляция WIRPLAST не только не уступает по техническим характеристикам своим аналогам, но и превосходит их по эстетическому виду, что особенно важно для невысоких коттеджей и дачных домов. Система кровельной вентиляции KROVENT обеспечит необходимую циркуляцию воздуха в подкровельном пространстве, препятствует образованию влаги, появлению грибка и плесени
Широкий выбор моделей и цветов помогут придать зданию привлекательный вид
Система кровельной вентиляции KROVENT обеспечит необходимую циркуляцию воздуха в подкровельном пространстве, препятствует образованию влаги, появлению грибка и плесени. Широкий выбор моделей и цветов помогут придать зданию привлекательный вид.
Аэраторы Shingle Vent II. За счет уникальной конструкции коньковой вентиляции Shingle Vent II (создается область пониженного давления – эффект Бернулли) тяга воздушного потока вдоль всей площади скатов от карнизной части здания к конькам/ребрам увеличивается в разы.
Кровельный аэратор Технониколь – это универсальный коньковый аэроэлемент, имеющий специальный фильтр для защиты от попадание мусора. Используется на коньке кровли из гибкой черепицы.
Система вентиляции кровли
Неотъемлемой частью современной кровельной системы является вентиляционный выход (вентвыход), который помогает избежать накопление в подкровельном пространстве влаги и пыли. Также такая система вентиляции позволяет организовать во внутренних жилых помещения эффективную вентиляцию, здоровый микроклимат и комфортные условия для проживания. Решать эти вопросы необходимо еще на этапе проектирования здания.
Кроме того, грамотно установленные вентиляционные выходы на крышу позволяют существенно экономить на отоплении и кондиционировании, а также помогают продлить срок эксплуатации кровли.
Плюсы применения вентиляционных выходов
- обеспечивает циркуляцию воздуха в подкровельном пространстве;
- продлевает срок службы покрытия крыши;
- препятствует образованию влаги под кровельными материалами;
- препятствует появлению грибка и плесени;
- препятствует появлению конденсата в утеплителе;
- препятствует процессу обледенения крыши;
- обеспечивает поступление свежего воздуха во внутридомовые помещения;
- устраняет пыль, неприятные запахи, лишнее тепло в помещениях;
- регулирует влажность в подвальных помещениях.
Кровельные вентиляционные выходы и другие аксессуары
Грамотно подобранные кровельные выходы для вентиляции — гарантия правильного технического монтажа и долговечности кровли. Также аксессуары для кровли, при правильном использовании, являются незаменимым средством для дизайнерских идей и воплотить в жизнь ваши самые смелые архитектурные замыслы.
Кровельные вентиляционные выходы – необходимый элемент современных малоэтажных загородных домов и строений. Они позволяет избежать протечек и накопления влаги в подкровельном пространстве, организовать эффективную вентиляцию внутренних помещений, создать здоровый микроклимат, а также заметно сократить ваши расходы на отопление и кондиционирование.
Зачем нужна вентиляция кровли из металлочерепицы и монтаж вентиляционных выходов своими руками
Любая крыша имеет покрытие, которое защищает дом от внешних факторов: дождя, снега, ветра, холода.
Ассортимент покрытия кровли разнообразен: ондулин, металлочерепица, профнастил, мягкая кровля, керамическая черепица.
Металлочерепица — тонколистовые медные, стальные или алюминиевые листы, имеющие защитное покрытие из полимерного материала.
Листы имеют волнообразную форму которую приобретает лист вследствие холодного давления в профилировочных роликах.
Характеристики металлочерепицы являются показателем популярности материала:
- большой диапазон цветовой палитры;
- легкость листа;
- невысокая цена;
- долговечность;
- прочность;
- возможность устанавливать на старое покрытие;
- легкость монтажа;
- экологическая безопасность.
Кроме положительных показателей, есть факторы, на которые стоит обратить внимание:
- слабый уровень шумоизоляции (требуется дополнительное устройство звукоизоляционного слоя);
- при монтаже образуется много отходов (следует увеличить объем закупки на покрытие);
- возможность образования конденсата внутри покрытия (требуются дополнительные зазоры между покрытием и гидроизоляцией);
- подверженность изгибам и царапинам во время монтажа. Как следствие — коррозия металла.
Минусы покрытия не делают металлочерепицу невостребованным материалом. Покрытие имеет широкое распространение и является самым востребованным среди кровельных покрытий.
Нюансы конструкции
При слове люк можно представлять металлическую крышку, которая наглухо закрывает технологическое отверстие, но на самом деле это не так. Сегодня появилось большое количество различных модификаций, который пользователь волен выбирать. Легко купить изделие, которое будет наилучшим образом сочетаться с интерьером, а также с кровельным настилом. Люки-окна, которые упоминались выше имеют приятный внешний вид. Цветовые решения таких люков могут быть самыми разнообразными. Основа такого выхода может быть изготовлена из древесины, алюминия, полиуретана и ПВХ профиля. Дороже всего могут обойтись рамы из древесины, т. к. к их обработке предъявляются высокие требования.
Алюминиевый профиль лучше выбирать для тех случаев, когда местность, где находится строением отличается мягким климатом. Связано это с высокой теплопроводностью материала, хотя и были предприняты различные попытки по их минимизации. Прекрасным изолятором служит полиуретан. Но стоимость таких люков также оставляет желать лучшего. Стеклопакет для таких люков может состоять из нескольких отдельных стекол, между которыми находится воздух или инертный газ, призванный повысить эффективность. Монтируются люки такого типа довольно просто, т. к. представляют собой уже собранную конструкцию. Минусом можно считать необходимость постоянного использования приставной лестницы.
Обратите внимание! Установку такого люка лучше доверить профессионалам, если нет опыта в подобной работе. Это связано с необходимостью герметичного монтажа для предотвращения протечек
Другим видом люка, который используется на кровлях является эксплуатационный. В отличие от предыдущего, его крышка не имеет стеклопакета и наглухо закрывает отверстие. Преимуществом такого решения является наличие встроенной лестницы, которую не придется носить за собой. Технологические люки применяют в зданиях, которые имеют несколько этажей, а также плоскую крышу. Такие люки также поставляются в собранном виде, что упрощает их установку на кровлю. Под заказ можно изготовить люк любых требуемых размеров и форм. Такие люки предусматривают необходимость утепления, а также наличие антикоррозионного слоя, который предотвращает разрушение от воздействия погодных факторов. На частных домах такой люк смотреться не эстетично, это можно считать недостатком такой конструкции.
В частных домах обычной практикой является использование деревянных люков. Они устанавливаются с раскладной лестницей, которая в сложенном состоянии практически не занимает места. Лестница раскладывается автоматически, как только начинается открытие люка. Иногда для этого необходимо открыть фиксатор. Некоторые модели идут сразу с перилами, которые максимально облегчают подъем. Изнутри люк похож на обычную деревянную крышку. Плюсами такого люка является эстетичность, простота подбора цвета и фактуры под конкретный интерьер, а также сам механизм. Из недостатков можно выделить необходимость обслуживания древесины. Периодически потребуется замена лакокрасочного покрытия.
Обратите внимание! На рынке доступны такие виды мансардных окон, которые раскладываются вместе с небольшим поручнем, который образует балкон. Такие окна просто использовать в качестве люка для выхода на крышу, т
к. в некоторых случаях нет необходимости в лестнице, или она может быть смонтирована стационарно на самой крыше.
Делаем выход на крышу
Самый простой вариант обеспечения доступа на крышу — приставная лестница. Она может быть деревянной, сколоченной из досок и бруса своими руками. Сварить лестницу из труб и металлического профиля хозяин дома тоже может сам. Готовая трёхсекционная приставная лестница из алюминия обойдётся вам примерно в 5,5 тысячи рублей.
Важно! Дополнением к приставной лестнице, которая позволит взобраться по фасаду, должна служить лестница, непосредственно расположенная на крыше. Во-первых, она обеспечит безопасность передвижения по наклонной кровле, во-вторых, не позволит повредить покрытие крыши
Кровельные лестницы, то есть расположенные непосредственно на скатах, могут быть:
- Стационарными, прикреплёнными, приваренными к коньку, являться частью самого покрытия;
- Или мобильными, которые можно передвигать по кровле в место проведения ревизии. Мобильные кровельные лестницы тоже могут быть деревянными или металлическими, их отличие — сгиб, наличие элементов, которые зацепляются за конёк.
Второй вариант достаточно простого обеспечения доступа на кровлю — стационарная стремянка. Это металлическая лестница, которая крепится к фасаду.
Важно! Чтобы обеспечить безопасность детей, лестница на фасаде должна возвышаться над землёй минимум на метр. Малыши не смогут взобраться на крышу, а взрослые легко подставят небольшую переносную лестницу или просто скамью, табурет, чтобы подняться
Крепящиеся на фасаде лестницы традиционно металлические, их тоже можно сварить своими руками. К фасаду дома надёжно прикрепляются анкерами. Опять-таки, дополнять их должна лестница, расположенная непосредственно на кровле.

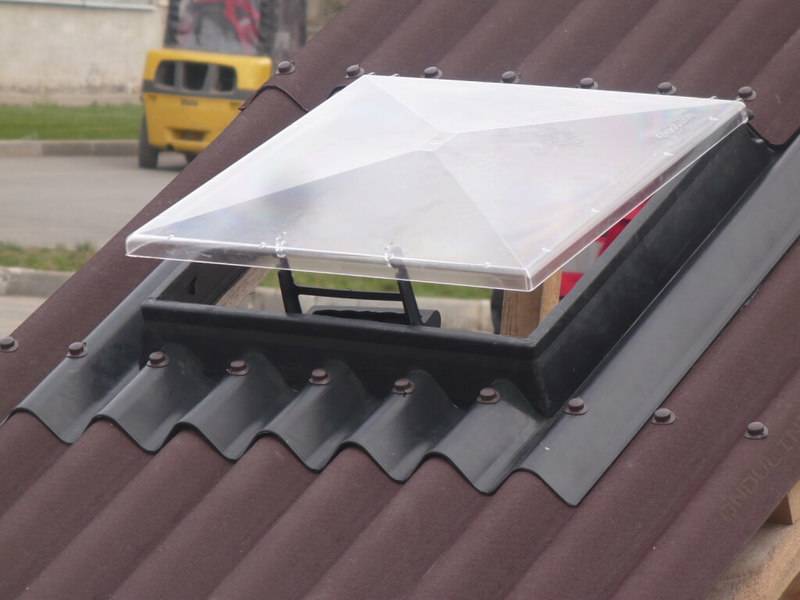

Третий вариант обеспечить себе выход на кровлю — люк. Собственно говоря, он может служить разновидностью зенитного фонаря, о котором мы уже писали. Такой люк часто одновременно служит окном на чердаке или мансарде и выходом, позволяющим хозяину выбраться на кровлю.
Готовые прозрачные люки стоят не так уж дорого — около 2,5 тысячи рублей. Просто пластиковые, не пропускающие свет, ещё дешевле. Но их установка в крыше потребует дополнительных затрат и усилий, ведь придётся гидроизолировать все стыки, обеспечить надёжность всего покрытия.
Кроме того, доступ к люку осуществляется через чердак или мансарду. То есть потребуются две лестницы — одна под крышу, вторая — к самому люку
Зато в доме появится аварийный выход, что немаловажно в случае пожара. И дополнительное отверстие для вентиляции мансарды или чердака, что тоже удобно
Так что плюсов у люка на крыше немало.
Важно! Если в доме есть дымоход, то люк будет целесообразно разместить поближе к нему, но не вплотную из-за требований пожарной безопасности. Люк рядом с трубой позволит легко и быстро проверить её состояние, без перемещения по скату кровли
Монтаж люка в уже готовой кровле связан с трудностями и вмешательством в проект стропильной системы, целесообразно будет прибегнуть к помощи специалистов.

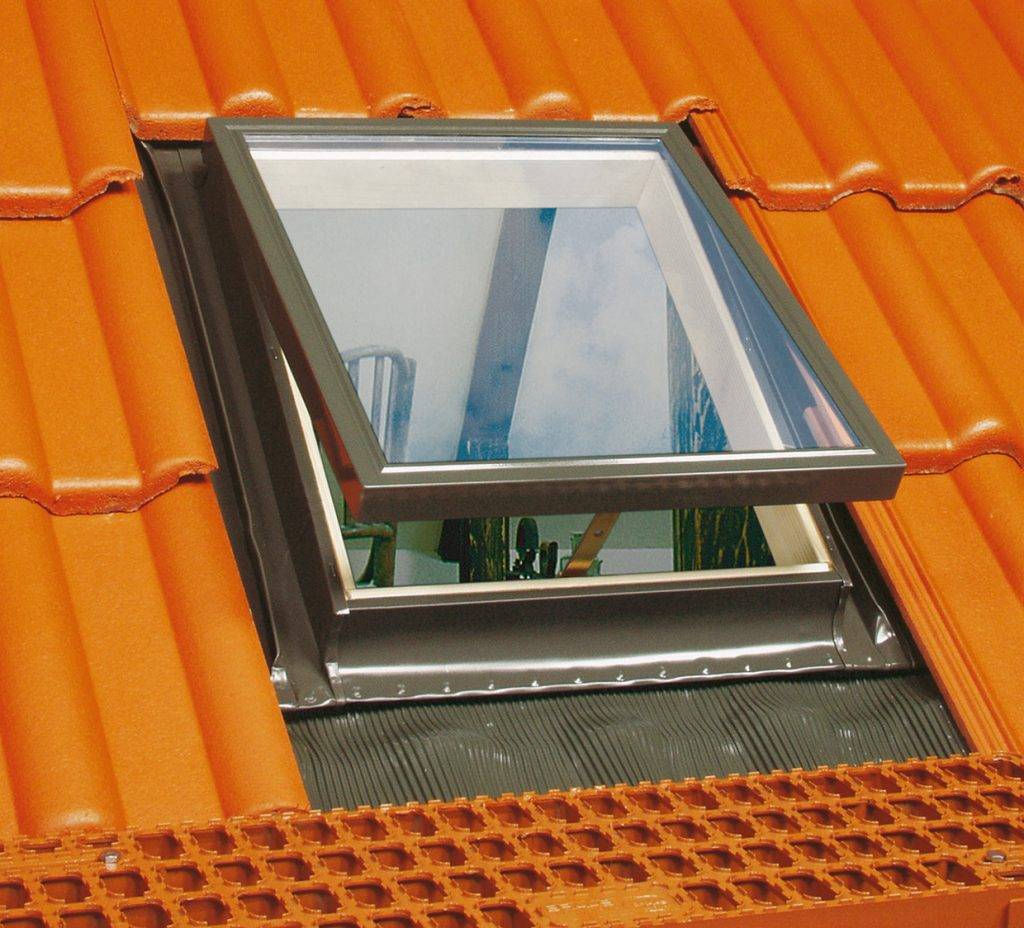

Заменить люк может мансардное окно, открывающееся полностью и позволяющее взрослому человеку выбраться наружу. Или удобный мансардный балкончик. Но это возможно, конечно же, только при наличии самой мансарды в частном доме.
Помните пожарные лестницы, которые есть на фасадах многих высоток? Или соединяют балконы многоквартирных домов? При желании, если в вашем частном доме есть балкон, с него можно вывести лестницу на крышу. Фасад это не украсит, согласны. Да и функционализм балкона может нарушить. Именно поэтому данное решение нельзя назвать популярным, несмотря на практичность и лёгкость доступа к кровле.

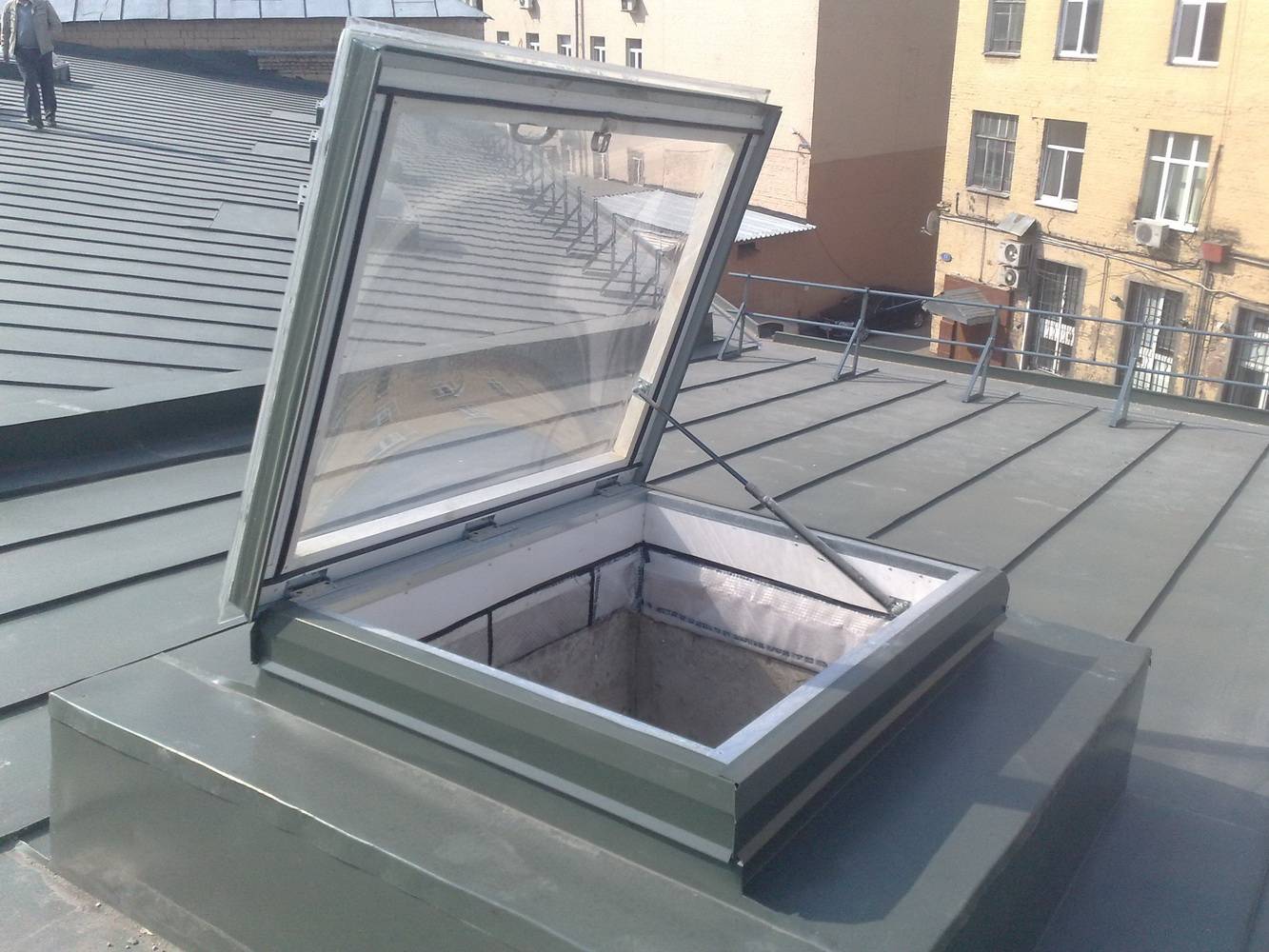

Совсем другое дело — выход на плоскую крышу. Для проведения ревизии — это самый безопасный вариант. Кроме того, плоские кровли обычно эксплуатируются владельцами, поэтому удобный выход должен быть априори. Это может быть всё тот же люк, просто встроенный в плоскую кровлю, надстроенная будочка, защищающая выход, а также полноценный дверной проём.

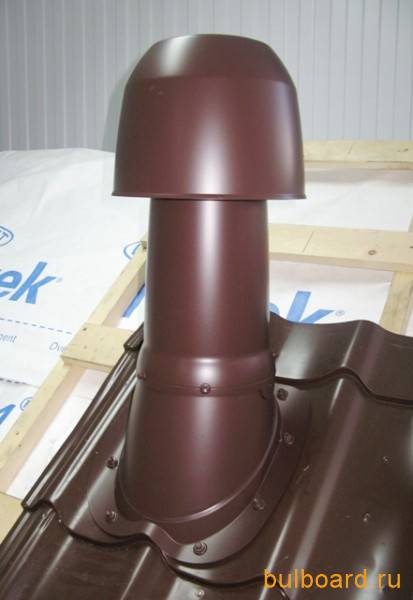

Установка вентиляционного узла
Рассмотрим, как происходит установка узла прохода на кровле, изготовленной из твердых материалов.
Шаг 1. Из картона изготавливается выкройка по форме трубы узла прохода, но так как итоговое отверстие должно быть на 2-3 см больше, чем диаметр трубы, лучше шаблон сделать сразу с этим запасом. Далее выбирается место для выхода вентиляции – в идеале оно должно находиться недалеко от конька крыши, между стропилами, в соответствии с местом расположения всей вентиляционной системы. Шаблон прикладывается к кровельному материалу, обводится маркером – разметка перенесена.

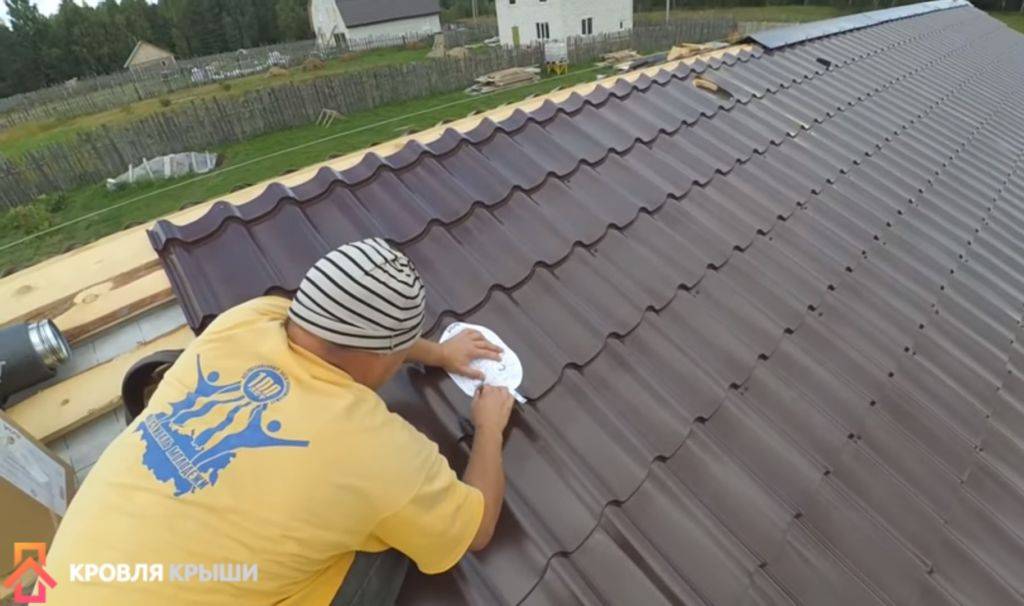

Шаблон обводится маркером
Шаг 2. Далее в рамках нанесенной разметки на кровельном материале высверливается отверстие. Сквозь него вводится полотно режущего инструмента. Далее по нанесенной разметке вырезается отверстие под узел прохода.
Сверлится отверстие

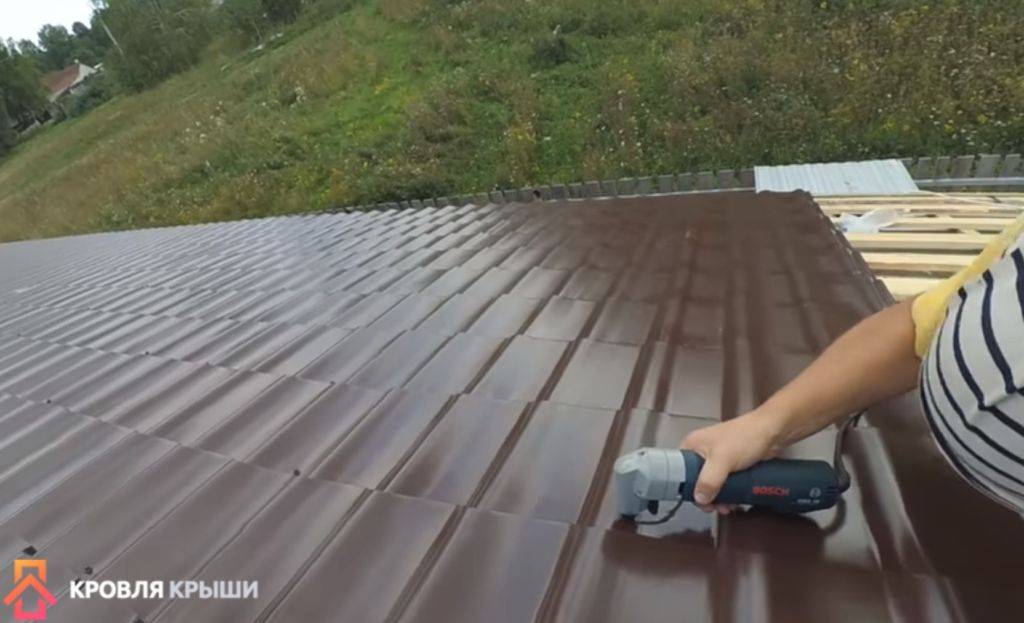

Теперь можно приступать к резке
Вырезается отверстие под узел прохода
Шаг 3. Сквозь изготовленное отверстие удаляются и другие материалы, находящиеся под кровлей. Это утеплитель, гидроизоляционный материал, части обрешетки. Чтобы было работать удобнее, снова используется старый шаблон, при помощи него разметка наносится уже непосредственно на эти материалы. Если конструкция крыши позволяет, то часть кровельного материала для упрощения работы можно пока снять. Также разметка может наноситься по контуру присоединительного фланца.

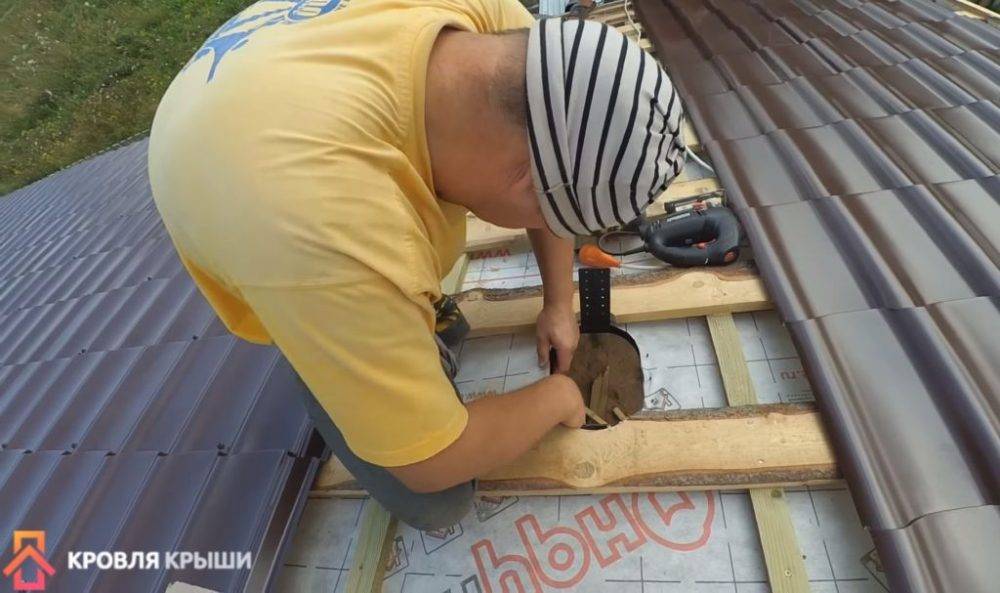

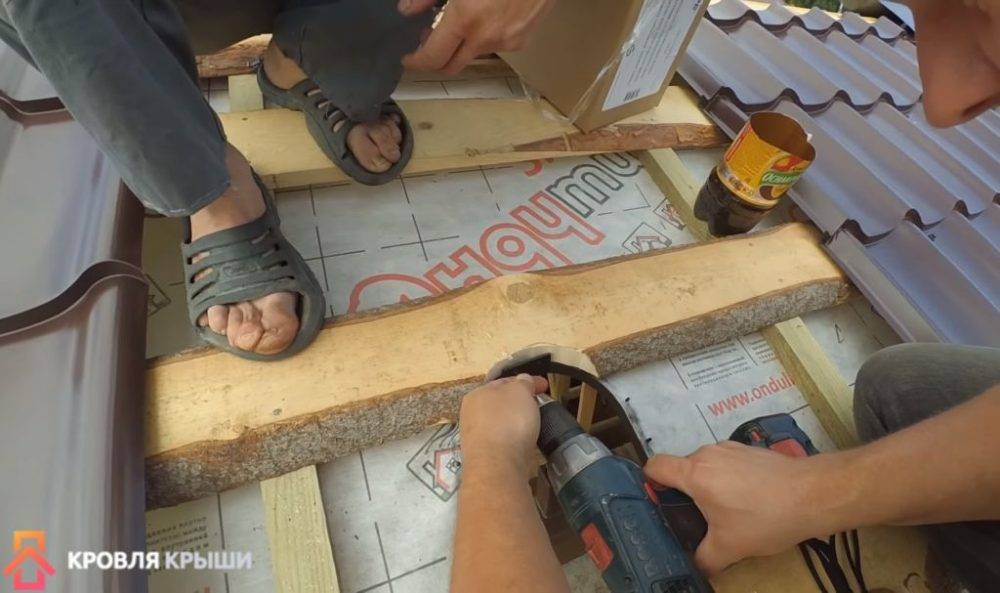

Вырезается часть обрешетки

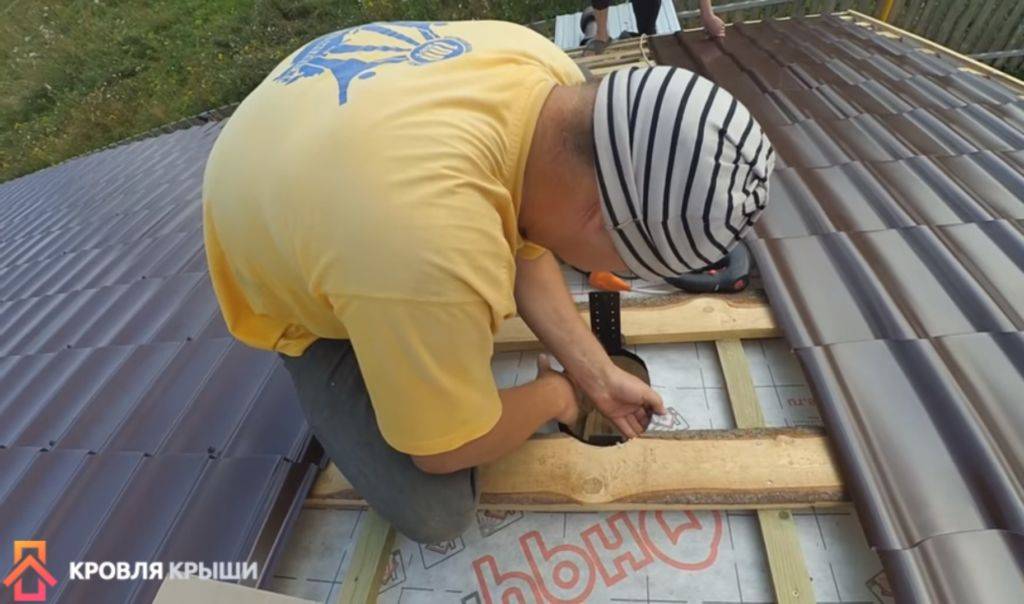

Вырезаются части других материалов кровельного пирога
Готово, теперь можно приступать к следующему этапу

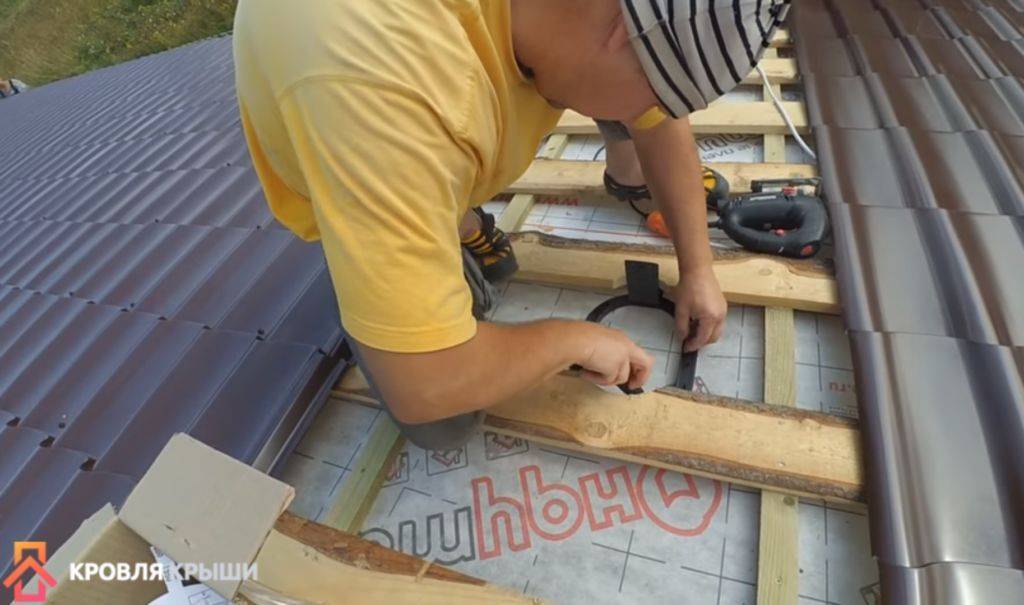

Шаг 4. Края присоединительного фланца промазываются тонким слоем герметика.
Края фланца промазываются герметиком
Шаг 5. Присоединительный фланец заводится под гидроизоляционный материал. Последний фиксируется за счет небольших пластиковых штырьков – гидроизоляция просто накалывается на его края.
Фланец заводится под гидроизоляцию
Гидроизоляция накалывается на пластиковые штырьки

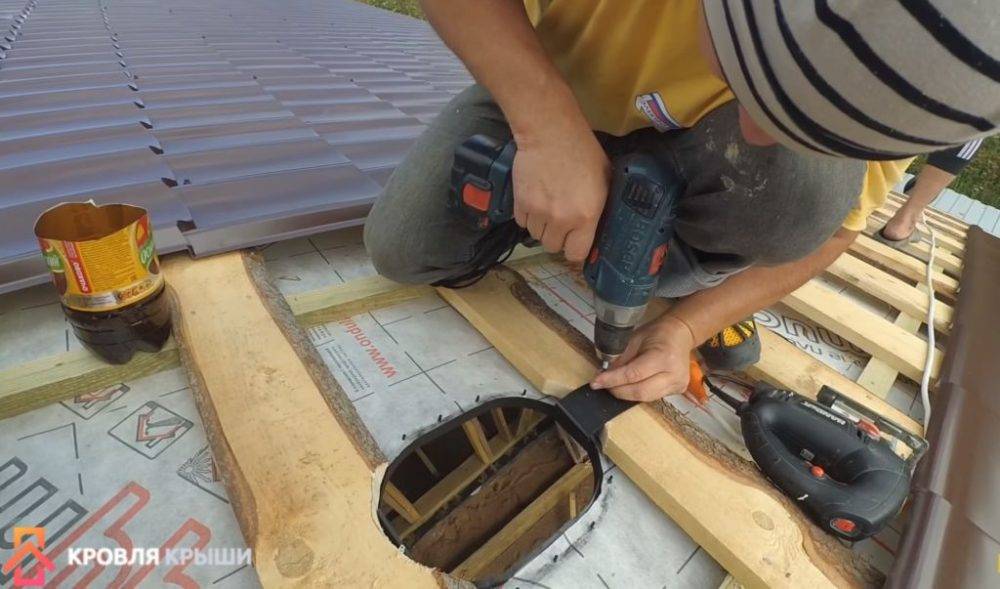

Шаг 6. Саморезами фланец фиксируется на стропилах или обрешетке кровли. Крепление также может производиться и изнутри кровли на стропила или обрешетку снизу.

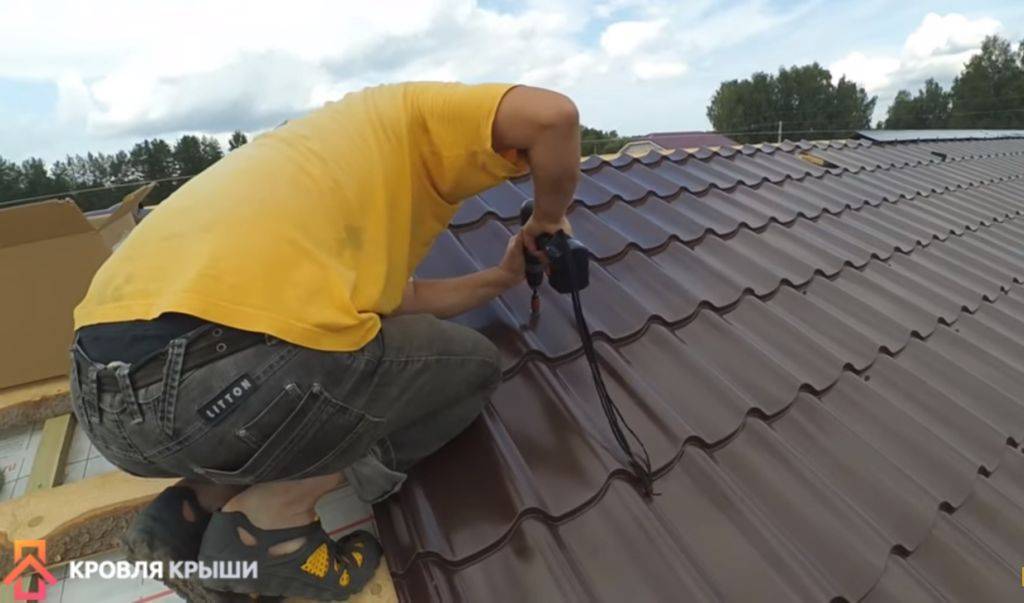

Фланец прикручивается саморезами
Процесс фиксации фланца
Шаг 7. Далее лист кровельного материала с вырезанным отверстием возвращается на место, а на место отверстия накладывается нижний элемент узла прохода (колпак). Он соединяется с ранее установленным фланцем и кровлей при помощи саморезов.
Фиксация колпака

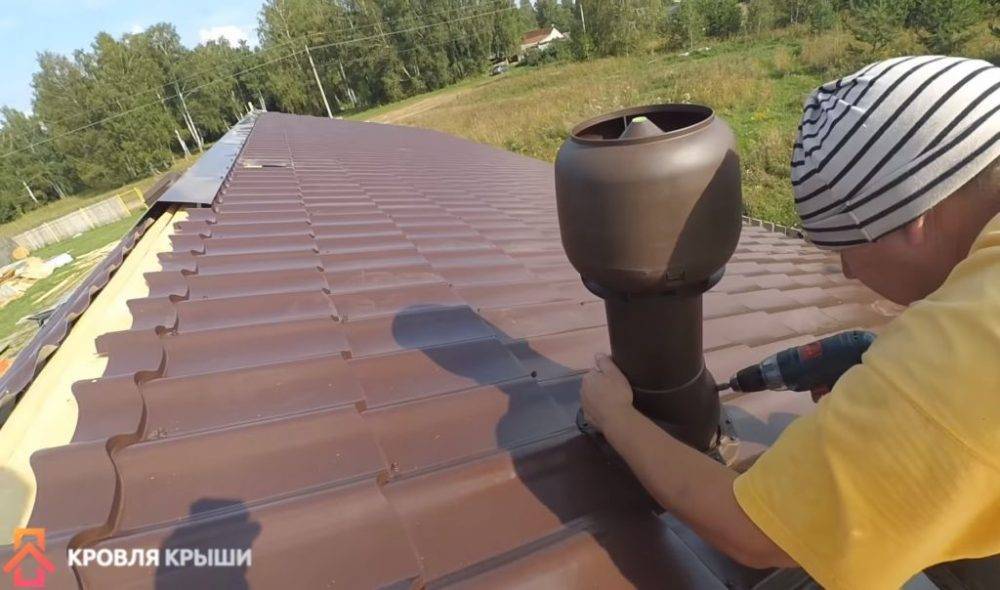

Шаг 8. Производится установка самой вентиляционной трубы. Некоторые модели оснащены небольшим строительным уровнем для удобства выравнивания этой детали конструкции.

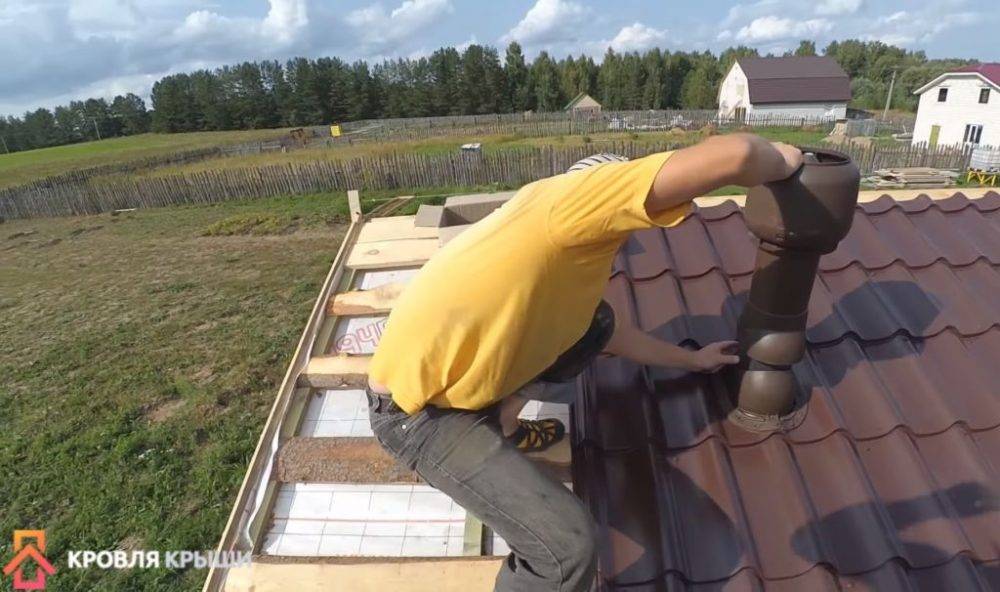

Установка вентиляционной трубы
Труба выравнивается с помощью встроенного уровня
Шаг 9. Труба фиксируется к колпаку при помощи кровельных саморезов, вкрученных по периметру основания. У этой модели всего требуется вкрутить 6 штук. Метки для них нанесены еще в заводских условиях.

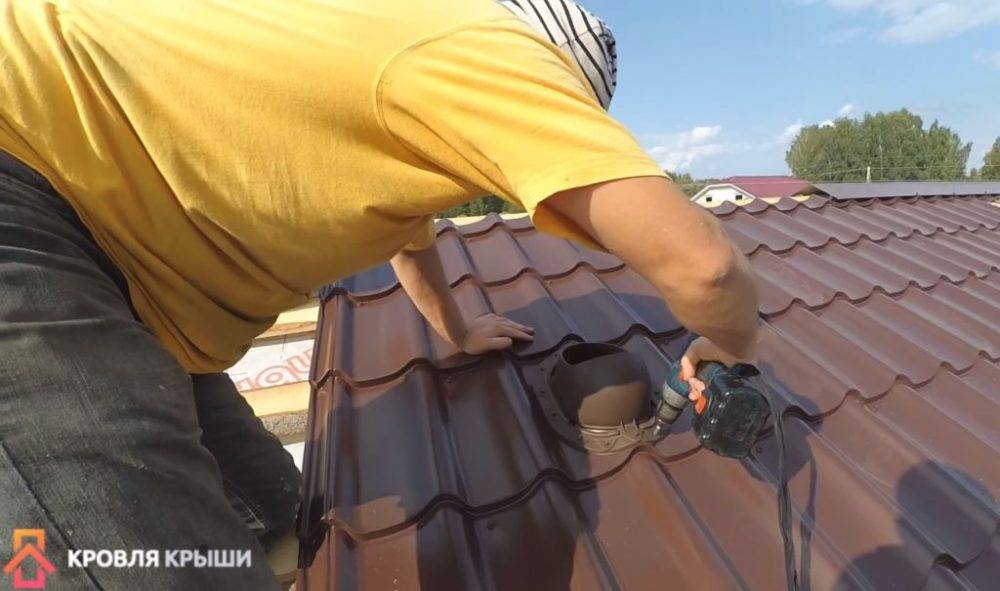

Фиксация трубы кровельными саморезами

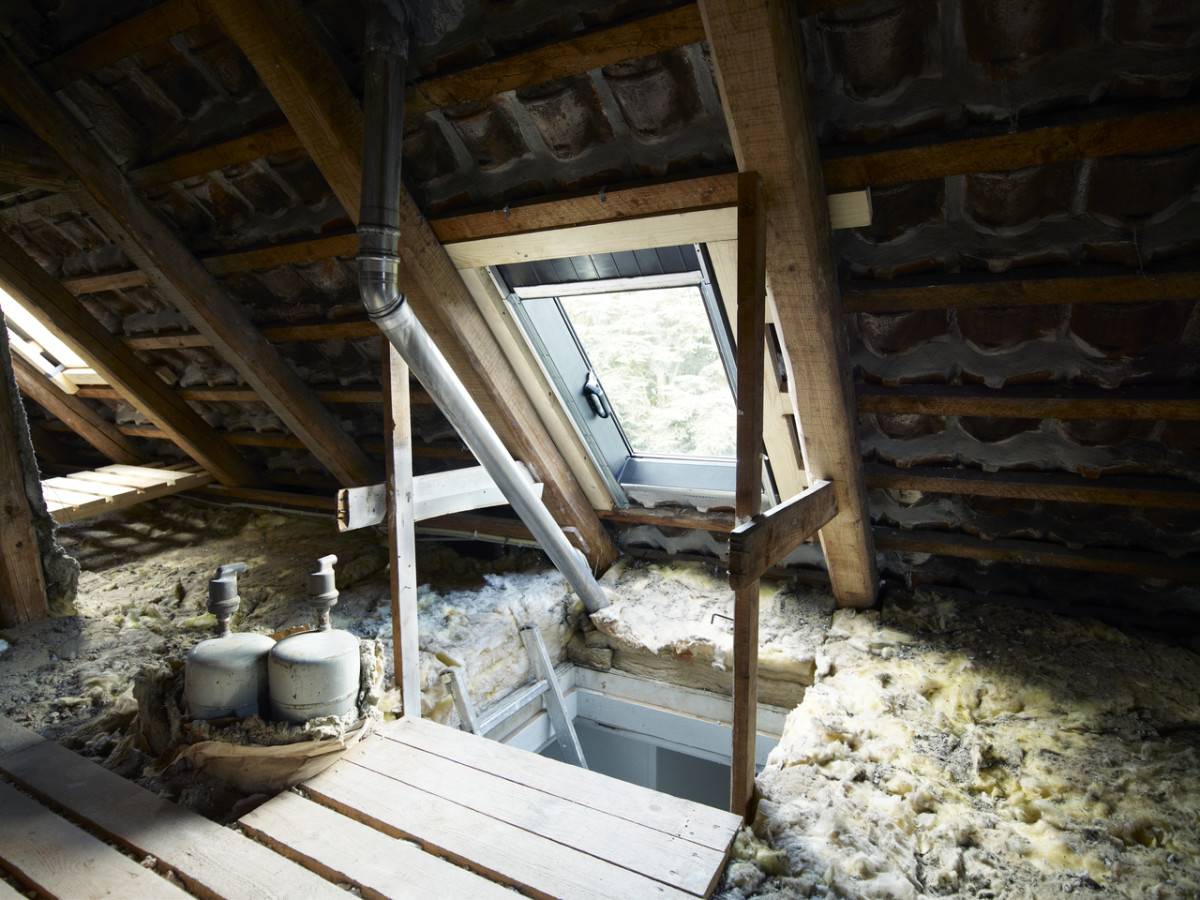

Тонкости проектирования вентиляции на чердаке
До установки аэраторов или механических вытяжек на чердаке необходимо тщательное продумывание и выбор оптимального варианта. В учёт принимается площадь помещения, его назначение.
Проектирование
Важнейшее значение в обустройстве вентиляции имеет проектирование. Выполняется оно ещё при строительных работах, чтобы избежать дополнительных затрат. Даже если строительство уже закончено, а вентилирования не сделано, то лучше сразу его обустроить, чтобы не дожидаться будущих проблем, когда мансарда придёт в негодность.
Независимо от расположения входа в мансардное помещение, внутри или снаружи здания, вентиляция потребуется в любом случае.
Как правильно выполнить проектирование вентиляции
В первую очередь предусматривают возможности притока свежего воздуха. На это влияет выполнение правильной конструкции кровли для устройства одного вентиляционного зазора, обеспечиваемого контробрешёткой. Она иногда используется не сплошная, а прерывистая (отдельными отрезками).
Так выглядит контробрешетка из дереваИсточник kabanchik.ua
Следующим из элементов постоянного притока свежего воздуха являются софиты под карнизным свесом. В данном случае диффузионную или микроперфорированную плёнку не доводят до края карниза, она заканчивается сразу за стеной для свободного прохождения свежих воздушных масс.
Ещё один способ притока свежего воздуха – зазор по всему периметру кровли между гидроизоляцией и самой крышей. Величина интервала 3-5 см должна соблюдаться на протяжении всей длины, а также при входе и выходе. Данное правило соблюдается с утеплёнными кровельными системами и не имеющими утеплителя.
Спроектировав приток воздуха, начинается разработка оптимального варианта оттока:
- верхний участок кровли оборудуется вентканалами, точечными аэраторами, аэрационными турбинами, работающими при наименьшем порыве ветра;
гидроизоляционная плёнка на всём протяжении вдоль конькового прогона, и выполняют разрыв для лёгкого оттока воздуха из-под крыши;
- если длинная едова (внутренний угол), то поступление воздуха обеспечивается по всей линии к вентиляционному зазору, устраивая сплошное вентиляционное примыкание
- также устраивается сплошное вентилирование коньков (стыковочных элементов ската крыши) и хребтов (пересечений двух скатов крыши).
Прохождение воздуха через конёкИсточник proroofer.ru
Подсчитать все необходимые вентиляционные элементы, их количество, можно только в зависимости от площади своей мансарды. Все подсчёты индивидуальны, потому что у всех строений разная форма кровли, что имеет большое значение для проектирования вентиляции мансардного помещения.
Требования к выходу на крышу через люк
Использование люков, устанавливаемых над лестничными площадками верхних этажей, считается универсальным вариантом устройства выхода на кровлю, как плоского, так и скатного типа. На скатных кровлях размещение коробки люка определяется шагом стропил. Нужно иметь в виду, что зазор между стропилами и конструкцией люка должен быть меньше 7 см. Если зазор получится большим, то между стропилами устанавливают 2 поперечных бруса, после чего к ним закрепляют один вертикально. А уже к этому последнему бруску и крепят какую-либо сторону коробки люка. Если промежуток до стропил меньше положенного, то придется делать определенный вырез из какой-либо стропильной ноги. После этого обрезанные края фиксируют при помощи поперечных лобовых балок к близлежащим стропилам для равномерного распределения нагрузки.
Стоит отметить, что если такой выход на кровлю не предполагался на этапе планирования, то понадобится обратиться к проектировщику за решением по исправлению такого нюанса со всеми вытекающими работами по вмешательству в систему стропил кровли.
На тех скатных кровлях, у которых большая площадь, и где присутствует несколько дымарей и иных устройств, нуждающихся в систематическом обслуживании, желательно вмонтировать несколько люков
Важно отметить, что в данном случае не нужно устанавливать ходовые трапы на кровле
Длина одной из сторон стандартного люка находится в пределах от 45 до 120 см. Люки с другими размерами делаются под заказ, а их цена увеличивается на 30 %. По конструкции крышки люка могут открываться как в стороны, так и наверх. Удержание крышки открытой обеспечивается газовыми пружинами. Люки, которые выпускаются серийно, комплектуются системой защиты от случайного закрытия крышки. Бывают также и изделия с защитой от взлома. Крышкам люка придают тот же стиль, что и окружающей их кровле. Отличный вид имеют и прозрачные крышки, которые изготавливаются из стекла или поликарбоната.
Стоит отметить, что те люки, которые будут устанавливаться над жилыми помещениями с отоплением, также должны утепляться. А те, которые будут размещаться над чердаком, используемым крайне редко, утеплять не нужно.
Кровельный пирог и его устройство
- Группа: Администраторы
- Сообщений: 410
- Регистрация: 31 December 09
Отправлено 14 May 2010 – 11:17
Практически вся кровля подвержена появлению зарослей грибка. Как правило он начинает разрастаться с северной стороны. Производители натуральной кровли рекомендуют раз в пять, шесть лет обрабатывать антисептиком, побрызгав кровлю.
Это поможет каждому из её элементов спокойно выполнять свою работу, не опасаясь разрушения. Также от вентиляции зависит качество работы теплоизоляции, если вы выполняли эти работы при монтаже крыши, учитывая высоту трубы над коньком.
Неправильная работа вентиляции или вообще её отсутствие может привести к следующим проблемам:
- Образование на материалах конденсата. Деревянные материалы, к примеру, стропила и балки, будут преждевременно разрушаться или перегнивать. А конденсат на металлических и других элементах вызовет их коррозию, а в дальнейшем и полное разрушение (прочитайте статью: «Как устранить конденсат под крышей «).
- Влага образовывается и на поверхности кровли. Это уже может привести к образованию наледи и разрушению некоторых видов кровельного материала.
- Конденсация пара на утеплителе. Слой утеплителя будет намокать и впоследствии потеряет свои теплоизоляционные свойства. Это означает, что с утеплителем может быть хуже, чем без него.
Предлагаем ознакомиться: Горчица от грибка стопы — О грибке ногтей
Выводы и полезное видео по теме
Нюансы вентиляции крыши и экспериментальная сборка кровельного пирога:
https://youtube.com/watch?v=8HmaG33s7G8
Уплотнение конька для защиты от снега и холода:
Состояние холодного чердака через шесть лет после установки профнастила, и можно ли класть гидроизоляцию без контробрешеток:
Вы узнали, что из себя представляет система воздухообмена под кровлей из профлиста. Теперь учтите климат в вашем регионе, предполагаемую нагрузку на кровлю и тип планируемой крыши. Добавьте аэраторы, чтобы усилить отвод влаги. Сделайте воздушную прослойку максимально широкой.
Позаботьтесь о проходе аэраторов и общей вентиляции через кровлю, а покрытие из профнастила рассчитывайте только после этого. Не забудьте о воздухообмене в коньке. Контролируйте строительство вашей кровли, чтобы все получилось идеально с первого раза.
Пишите комментарии, задавайте вопросы о вентиляции кровли из профилированного листа. Поделитесь своим опытом с другими читателями, если приходилось делать вентиляцию на крыше своего дома. Форма для связи расположена под статьей.
Выводы и полезное видео по теме
В видео показано, как самостоятельно сделать вентилируемый конек на кровле из гибкой черепицы:
Видео установки конька с уплотнителем на металлочерепицу:
https://youtube.com/watch?v=_r_xpV094pM%23action%3Dshare
Монтаж конькового аэратора с дефлектором:
Установка глухого конька и конькового аэратора на кровле из гибкой черепицы:
Видео о причинах конденсата на чердаке и необходимости вентиляции:
Коньковая вентиляция – это важный элемент, позволяющий продлить срок службы конструкций крыши. При этом благодаря различным вариантам конструкции и широкому выбору готовых изделий изготовить или установить вентиляцию можно самостоятельно.
Главное, выбрать подходящий тип коньковой вентиляции именно для вашей кровли.
Пишите комментарии, пожалуйста, в находящейся ниже блок форме. Расскажите о том, как вентилируется ваша крыша через конек. Не исключено, что ваши рекомендации и предоставленная вами информация очень пригодятся посетителям сайта.
