Расчет и устройство вытяжки для покраски в гараже своими руками

Вентиляционные каналы

Сооружение вентиляции подразумевает наличие отверстий для укладки вентиляционных каналов. Они могут располагаться между комнатами, помещением и окружающей средой. Более серьёзный вариант предполагает изготовление отверстий в потолке погреба или подвала. Процесс трудоёмкий, вытяжка в погребе гаража потребует использования установки для алмазного сверления.

Каналы для вентиляции бывают квадратными, прямоугольными, круглыми. Лучше всего использовать цилиндрическую трубу. Это дешевле, проще при монтаже. У них меньше сопротивляемость воздуху. Из чего сделать канал в гараже? Подойдёт труба из нержавейки, можно применить трубы для канализации ПВХ или ПП. Отверстия для воздушного потока должны быть выше нулевого уровня на 7 — 10 сантиметров. Это следует учесть, если сам гараж ещё строится. Может возникнуть вопрос — как сделать отверстия?

Отверстия делают перфоратором или станком для алмазной резки. Такое оборудование можно взять у специалистов по установке кондиционеров. Правильная вытяжка должна располагаться на стороне, противоположной от стороны притока. А ещё лучше — по диагонали. Выходное отверстие должно быть максимально близко к потолку. В противном случае легколетучие пары будут собираться под потолком. Вывод вентиляционного канала обязан быть на 55 см выше крыши.

Каналы должны быть зафиксированы герметиком или пенкой для монтажа. Подойдёт и строительный раствор. Конец вытяжки снабжают грибком от дождя, ставят сетку от птиц, грызунов и мусора. Если такая конструкция не будет справляться с задачей, можно её усложнить, оснастив вентилятором. Это очень актуально летом, когда разница температур минимальная. Установка принудительной вентиляции позволит расширить функционал помещения. Можно будет одновременно проводить несколько видов работ.

Как сделать систему вентиляции в покрасочной камере своими руками?

Как сделать систему вентиляции в покрасочной камере своими руками?

А теперь поведем речь о том, как сделать систему вентиляции в собственноручно созданном покрасочном боксе. Для этого понадобится немало подручных материалов, качество и количество которых Вы будете определять самостоятельно в процессе подготовки и соизмеряя свои финансовые возможности.

Итак, после того, как стены гаража будут обшиты пластиковой вагонкой либо металлическим профлистом, а на стенах и под потолком будут расставлены лампы дневного света, следует установить воздухозабор. Он устанавливается под потолком вместе с тепловой пушкой и дополнительными тэнами. Из тепловой пушки воздух разводится при помощи воздуховодов в шесть-восемь различных точек по всему периметру нашего гаража в одном направлении – к центру.

Следует уделить немного внимания тепловой пушке. Для того, чтобы понять что это такое, представьте себе фен для сушки волос, по сути это та же тепловая пушка, но в миниатюре. В общей сложности под тепловой пушкой подразумевается вентилятор, гонящий воздух сквозь нагретые спирали. Цена такого устройства будет зависеть от его производительности, а также бренда и количества доступных настроек. Но ее можно сделать и самостоятельно, а в качестве спирали взять нихромовую проволоку. Еще один вариант (пожалуй, самый простой) – провести от тепловых вентиляторов гофру – вот и вся тепловая пушка.

Пол как элемент системы вентиляции

Пол как элемент системы вентиляции

Как уже упоминалось выше, требуется произвести определенные процедуры по поднятию пола. Для этого в большинстве случаев делается стальной рифлено-дырчатый пол из уже готовых листов, либо сварить решетку из прутьев арматуры. В целом пол должен получиться приподнятым на 15-20 сантиметров от земли, что необходимо для установки вытяжки на базе вентилятора.

Вы можете установить теплогенератор, работающий на соляре, что будет гораздо дешевле. Однако лучше использовать тэны, работающие на электричестве. Это хоть и дороже, но в несколько раз безопаснее. Тэны – это специальные электронагревательные приборы, которые представляют собой металлические трубки, заполненные теплопроводящими электрическими изоляторами. В самом центре этого изолятора можно найти токопроводящую нихромовую нить, которая характеризуется определенным сопротивлением. Это необходимо для того, чтобы передавалась необходимая удельная мощность непосредственно на поверхность тэн.

Альтернативный способ сушки  – инфракрасные лампы

Инфракрасная сушка – как альтернативный способ сушки

Есть еще один вариант сушки автомобиля после покраски. Для этого придется отказаться от процедуры сушки машины воздухом, установив инфракрасные лампы. Таким образом, лакокрасочное покрытие высыхает гораздо быстрее, исключается возникновение воздушных потоков, что значительно упростит задачу окрашивания машины. Но помните, что даже если в Вашем боксе установлены инфракрасные лампы, то это не означает отсутствие необходимости сооружать вентиляционные системы. Хорошая вентиляция нужна не только для сушки, но и непосредственно для самой процедуры окрашивания машины.

Таким образом, мы с вами соорудили жизненно важный элемент покрасочной камеры – систему вентиляции воздуха. В общей сложности в большинстве покрасочных боксов используется классическая система вентиляции. Это предусматривает подачу наружного отфильтрованного потока воздуха сверху. После циркуляции отработанный воздух выбрасывается обратно наружу. Важную роль в этом деле также играет сезонность проведения работ. К примеру, в зимнее время подогрев наружного воздуха производится до 20-25 градусов.

Главное, что должно предусматриваться такой конструкцией – максимально равномерное распределение потоков воздуха сверху вниз. Результатом этого стает создание наилучших условий для окрашивания автомобилей. Важную роль также играет система фильтров. Обычно она простая и дает возможность устанавливать фильтры разных марок.

Расчет

Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха

Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час

Воздухообмен считают по формуле:

Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.

При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.

Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.

Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6×4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.

Устройство и схема

Устройство и схема вентиляции зависит от вида системы и ее особенностей. Одномоторная система воздухообмена подразумевает верхнюю принудительную подачу воздуха, за счёт чего происходит осаждение тумана с краской вниз к вытяжным элементам.

При двухмоторной системе дополнительный мотор оборудуется внизу. Он усиливает выведение отработанных газов за пределы рабочего пространства камеры. Это наиболее эффективный вид воздухообмена, но его оборудование экономически целесообразно только в случае высоких рабочих нагрузок, то есть, когда покраска производится постоянно.

Приточно-вытяжная система рассчитывается с возможностью функционирования в трёх режимах:

  1. Высокая скорость поступления и вывода воздуха с двухсторонней фильтрацией.
  2. Создание особых условий для покраски (температурного режима в 30 градусов).
  3. Создание особых условий для просушки (подаётся чистый воздух, доведённый до температуры в 60 градусов).

Вентиляция в гараже для покраски или малярном цеху в своём устройстве имеет следующие конструктивные элементы:

  1. Вентиляторы.
  2. Нагревательные элементы (тены).
  3. Пылеулавливающие фильтры на приточной линии.
  4. Краскоулавливающие и пылеулавливающие фильтры на вытяжной линии.
  5. Траншеи и отверстия в полу, закрытые решётками.

При проведении покрасочных мероприятий, важным технологическим фактором является определённый уровень давления. Нужные результаты обеспечиваются за счёт установки на притоке и вытяжке вентиляторов с регулируемой мощностью.

Если требуется повышенное давление, на большую мощность включается входной прибор. Если нужен разряженный воздух, вентилятор «на выходе» включается в режим более высокой мощности.

При проектировании и расчете важно избегать образования «мёртвых зон», где воздушные массы могут застаиваться и концентрироваться в загрязнённом виде. Ещё один важнейший показатель эффективности — герметичность. Ключевым конструктивным элементом окрасочного цеха, оказывающим влияние на расчет, является пол

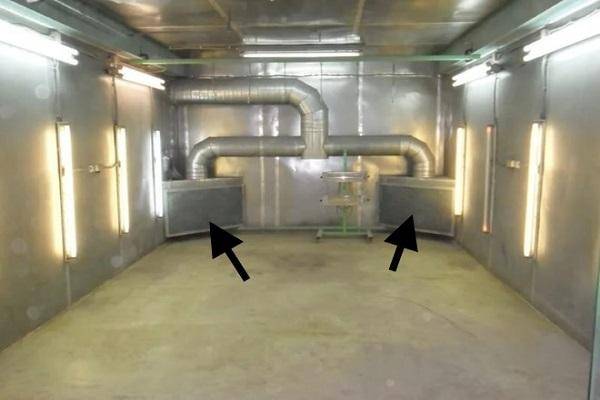

Это основа вытяжки для покрасочной камеры. Выведение отработанного воздуха производится через специальные технологические отверстия в напольном покрытии. Конфигурация, расположение и количество таких отверстий определяет эффективность

Ключевым конструктивным элементом окрасочного цеха, оказывающим влияние на расчет, является пол. Это основа вытяжки для покрасочной камеры. Выведение отработанного воздуха производится через специальные технологические отверстия в напольном покрытии. Конфигурация, расположение и количество таких отверстий определяет эффективность.

Кроме отверстий для качественного выведения воздуха, может использоваться принцип поднятия пола. За счёт этого процесса образуется пространство по краям напольных плит, куда монтируется вытяжка и фильтрующие приспособления.

Светильники и теплообменники для покрасочной камеры

Система освещения такой камеры имеет четырехточечные источники света, а их количество тоже влияет на цену. Светильники используют только специальные лампы Филипс ИП65. Все оборудование камеры в общей сложности потребляет электроэнергию около 13 кВт. При этом послепокрасочная и промежуточная сушка кузова автомобиля могут проходить при максимальной температуре 80 градусов.

Эту камеру нельзя назвать сложной или идеальной по части комплектации, собирается конструкция в России из того, что удалось раздобыть во Франции, Германии и в основном, в КНР. Фирменная покрасочная станция китайской компании Guangli будет стоит около 3 млн рублей, а итальянская или немецкая камера может быть куплена по акции минимум за 6-7 млн.

Примерный план постройки покрасочно-сушильной камеры для автомобилей будет выглядеть примерно следующим образом.

  1.  Устройство силового каркаса в соответствии с планом и чертежами. Рассматривается в индивидуальном порядке.
  2. Планирование помещений по размещению оборудования, входов, выходов и аварийного выхода
  3.  Устройство ворот покрасочной камеры.
  4.  Устройство необходимого подполья для циркуляции воздуха и сбора влаги;
  5.  Изготовление металлической обрешетки.
  6. Отделка стен специальными панелями с антибликовыми термостойкими покрытиями.
  7. Устройство системы вентиляции, системы фильтрации воздуха.
  8.  Изготовление двойного потолка и размещение там воздуховодов.
  9.  Устройство нескольких поясов освещения.
  10. Установка системы обогрева по одной из многих схем.
  11.  Установка и настройка системы автоматики, которая следит за температурным и влажностным режимом камеры во время покраски.

Одиннадцать очень сложных этапов, в каждом из которых можно сэкономить самый минимум. Но главная неприятность в том, что все свои ошибки и просчеты в конструкции покрасочной камеры, особенно если она собирается по наитию и в первый раз, могут свести на нет все усилия и сделать работу экономически нерентабельной или с низким уровнем качества.

Камера для покраски авто — штука очень дорогая, но она в любом случае себя окупает. А качество инструмента и надлежащие условия для работы — главное для мастера и экономить на этом нельзя.

Создание вентсистемы для покрасочной своими руками в гараже (+видео)

Если вы все-таки решили сделать самодельный бокс для покраски в гараже — вкратце рассмотрим этапы работы:

Создаем схему. «Примеряем», где будут располагаться точки притока и вытяжки, как будут проходить воздуховоды.

Сверлим отверстия в стенах (или в потолке) под воздуховоды.

Собираем каркас бокса.

Прокладываем воздуховоды, устанавливаем нагреватель и приточный и вытяжной вентиляторы. Ставить их надо за пределами бокса (можно между каркасом и стенами самого гаража).

Устанавливаем систему распределения воздуха с фильтром на потолок.

Обшиваем потолок и каркас панелями, устанавливаем освещение.

Делаем в полу выемку для удаления воздуха. Или вариант проще, чтобы не долбить пол самому: заказываем лаги из стальных труб. Получается, что машина будет стоять не на «родном» полу, а на смотнированных над ним лагах.

Лаги для пола камеры

Прокладываем воздуховод до подпольного пространства.

Укладываем под лаги фильтр для удержания краски, и кладем сверху решетку.

Готово — вы получили кустарный бокс, сделанный своими руками.

Совет для тех, кто решится делать его самостоятельно: найдите специалиста по вентиляции, который поможет спроектировать и потом проконтролирует правильность монтажа вентсистемы.

Устройство вентиляционной системы важно для жилых помещений, но в производственных цехах она вообще играет одну их главных ролей при создании правильного микроклимата. Ярким примером помещения, которое не может выполнять свои функции без вентиляции, является покрасочная камера

Обустройство вентиляционной системы

Как сделать вентиляцию в покрасочной камере своими силами? Сначала проводятся все работы, связанные с обшивкой внутреннего помещения и освещением. Материал стен должен быть огнеустойчив, а источники света размещены по всему периметру камеры.

В дополнение поверхность светодиодных или люминесцентных ламп должна быть защищена плотным материалом, который будет так же устойчив к воздействию высоких температур и растворителей. По завершению этих работ начинают монтировать вытяжную систему в пол и воздухозабор в потолок. Расчет вытяжной вентиляции проводится из следующих показателей:

  • площадь камеры и зоны вентиляционной системы;
  • температура и влажность;
  • уровень шума;
  • средняя кратность воздухообмена;
  • производительность оборудования;
  • термическое воздействие на внутреннюю и внешнюю сторону помещения.

Установка вентиляторов, высасывающих загрязненный воздух, проводится в траншеях в полу или под стальной решеткой. Тепловой вентилятор монтируется в потолок и распределяет воздух по периметру камеры к центру. В этом процессе участвуют воздуховоды, размещенные по площади бокса.

Для установки вытяжки нужно зафиксировать арматурную решетку на расстоянии 15 сантиметров от бетонного основания. В проем вставляют вытяжной вентилятор. Можно также воспользоваться теплогенератором, который работает на солярной жидкости, или тэнами – электрическими нагревателями.

пол в покрасочной камере должен быть дырявым

Для облегчения процесса сушки автомобиля после покраски можно установить инфракрасные лампы, но при этом обязательна сама вентиляционная система, так как излучение не удаляет пыль и твердые частички. Преимущество таких устройств состоит в том, что сушка проходит без мощных воздушных потоков, которые при неправильной настройке могут повредить свежее лакокрасочное покрытие. Время сушки под инфракрасными лампами сокращается.

Безопасность при проектировании покрасочной камеры играет одну из главных ролей. Установка вентиляции и всех комплектующих ее элементов должна происходить из грамотных расчетов. В них должны быть учтены все моменты: качество покраски, обеспечение безопасности здоровья оператора-маляра, создание комфортных условий и др. Для этого необходимо обеспечить следующее:

  1. Ведение отчетности используемых материалов при проведении покраски даже мелких деталей, в частности выделяемых токсичных газов.
  2. Монтаж защитных клапанов на воздуховодах, оберегающих их от высоких температур.
  3. Установка дополнительных вытяжных элементов (актуально для крупных автосервисов). Позволяет улучшить воздухообмен в покрасочной камере.

Учитывая эти особенности, можно спроектировать вентиляционную систему таким образом, чтобы тяжелые примеси покидали помещение через нижние фильтры, а легкие пары выходили через верхние.

Следующая статья: Защита кузова и днища автомобиля от коррозии: способы защиты от ржавчины.
Предыдущая статья: Полировка авто после покраски своими руками.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

  • Ремонт компрессоров. Учись чинить самостоятельно.
  • Средство для удаления царапин с автомобиля. Используй с умом.
  • Как построить покрасочную. Камеру конечно же.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

  1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
  2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
  3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
  4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

  • простота выполнения;
  • доступность ремонта;
  • максимальный воздухообмен;
  • сниженные потери тепла;
  • возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

  1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
  2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

  • приточное отверстие расположить с наветренной стороны;
  • выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
  • сверху патрубок защитить решеткой;
  • вытяжка располагается по диагонали как можно дальше от приточного отверстия;
  • обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
  • вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
  • воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

  • труба притока диаметром до 250 мм;
  • труба вытяжки диаметром до 250 мм;
  • емкость для сбора конденсата;
  • сетки и решетки для патрубков;
  • теплоизоляционный материал;
  • герметик;
  • перфоратор;
  • доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

  1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
  2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
  3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
  4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Пол покрасочной камеры


пол покрасочной для грузовых машин

Одним из важнейших компонентов системы вентиляции покрасочной камеры является пол. Отток отработанного воздуха происходит через траншеи в полу, прикрытые решетками или пол приподнимают за счет пандуса на 20 см. В полученное пространство устанавливают фильтры и вытяжные трубы.

Для организации вентилируемого пола удобно использовать готовый металлический дырчатый пол.

Сопла вытяжных труб распределяют так, чтобы не осталось неохваченного пространства, где может застаиваться воздух. Кроме этого необходимо предусмотреть замену или очистку фильтров.

Функции вентсистемы в покрасочной: почему так важно организовать правильный воздухообмен?

Правильно организованная вентиляция выполняет следующие функции:

  1. Позволяет обезопасить персонал. Вентиляция выводит токсичные пары, которые в любом случае будут выделяться во время покрасочных работ. Причем таким образом вентиляция не только защищает здоровье работников, но и предотвращает взрывы и пожары из-за скопления паров.
  2. Позволяет улучшить эффективность покрасочных работ. Нанесение краски в пропитанном пылью и различным мелким сором помещении нецелесообразно – в итоге такой сор будет оседать на свежей краске и появятся множественные дефекты и шагрени. Вентиляция позволяет устранить пыль и сор из помещения.
  3. Улучшение производительности оборудования, предотвращение его поломок за счет регулирования показателей температуры и влажности.

ПДК самых распространенных для покраски веществ

Перечислять ПДК всех имеющихся видов растворителей для покраски не будем: их несколько десятков, и на практике наши мастера используют только несколько видов.

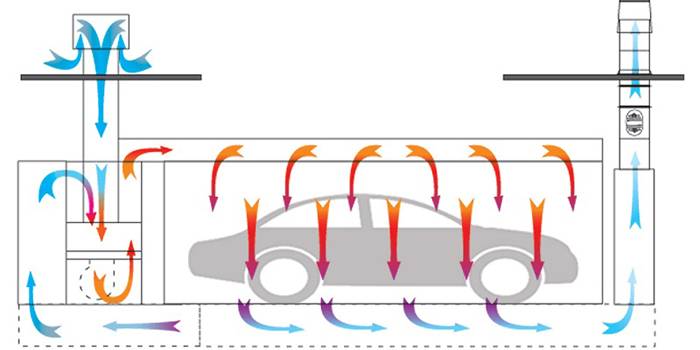

Схема стандартной вентиляции для покрасочной камеры в гараже

ПДК самых популярных растворителей:

  • бензин – 5 мг/м³;
  • толуол – 0.6 мг/м³;
  • бензол – 1.5 мг/м³;
  • ксилол – 0.2 мг/м³.

Схемы вентиляции

Как оказывается, вентиляция для гаража своими руками является весьма простой задачей. И чтобы справиться с ней, необходимо ознакомиться с основными схемами конструкции:

  1. Первая схема предусматривает вытяжку, которая работает естественным путем, опираясь лишь на законы физики.
  2. Второй механизм функционирует за счет применения механических средств.
  3. Третий вариант служит комбинирующим механизмом первых двух вариантов.

Самой простой является первая схема. Принцип ее работы крайне примитивен, а весь фронт работ крайне легко выполнить своими руками. Принцип работы основывается на законах физики, а именно на перепадах давления внешней и внутренней среды. Однако стоит отметить, что данный метод хорошо работает только в холодное время года. В летний период температура помещения ниже, чем на улице, поэтому процесс обмена воздухом не осуществляется. Такой способ чаще всего применяется для металлических конструкций или подвальных помещений.

Вторая схема схожа с первой, однако есть одно ключевое отличие, которое делает ее актуальной в любое время года и позволяет обеспечить контроль за температурными показателями. Суть заключается в том, что в каналы вентиляции интегрируется вентилятор или другое подобное устройство, которое заставляет воздух циркулировать.
