Проход дымохода через кровлю из металлочерепицы — способы устройства, схемы, пошаговая инструкция

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Проход дымохода через крышу из металлочерепицы: герметизация примыкания

Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

Как сделать отверстие под трубу в металлочерепице

Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

  1. Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.
  2. Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.
  3. Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним – крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания – простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе – боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Гидроизоляция трубы

Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли. Этот поток не должен попадать в подкровельное пространство.

При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками

Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию – защиту жильцов и строительных конструкций от атмосферных явлений.

Фартук — та же ендова, но с большей нагрузкой!

Ближайшим функциональным аналогом внутреннего фартука считают ендову. Этот значимый элемент кровли сделан в виде желоба. Основное предназначение ендовы — отвод воды со скатов кровли.

Обратите внимание

Если провести сравнение емкости каналов фартука и ендовы одинаковой ширины, то выяснится, что емкость ендовы в несколько раз больше емкости фартука. А объем осадков одинаков! При монтаже фартука нужно следить за тем, чтобы случайно не замять отбортовку. Ведь даже слегка замятая отбортовка может значительно уменьшить емкость фартука

Сегодня изготавливают фартуки разной формы. Чаще всего конструкции имеют равномерную ширину по всей длине.

Хотя в некоторых инструкциях рекомендуют делать их сужающимися к низу или с узкими локтями. Несомненно, подобное исполнение не добавляет емкости фартуку, а наоборот ее уменьшает.

Какой материал взять под ендову на металлочерепицу

Укрепление стропильной системы

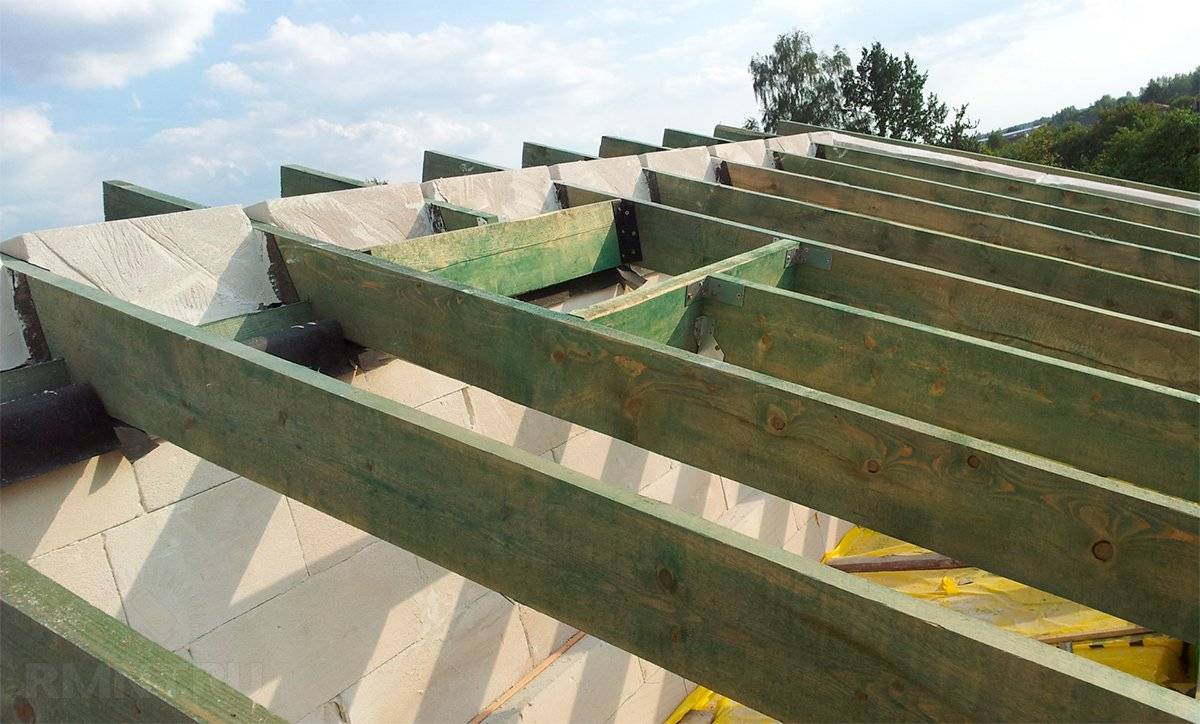

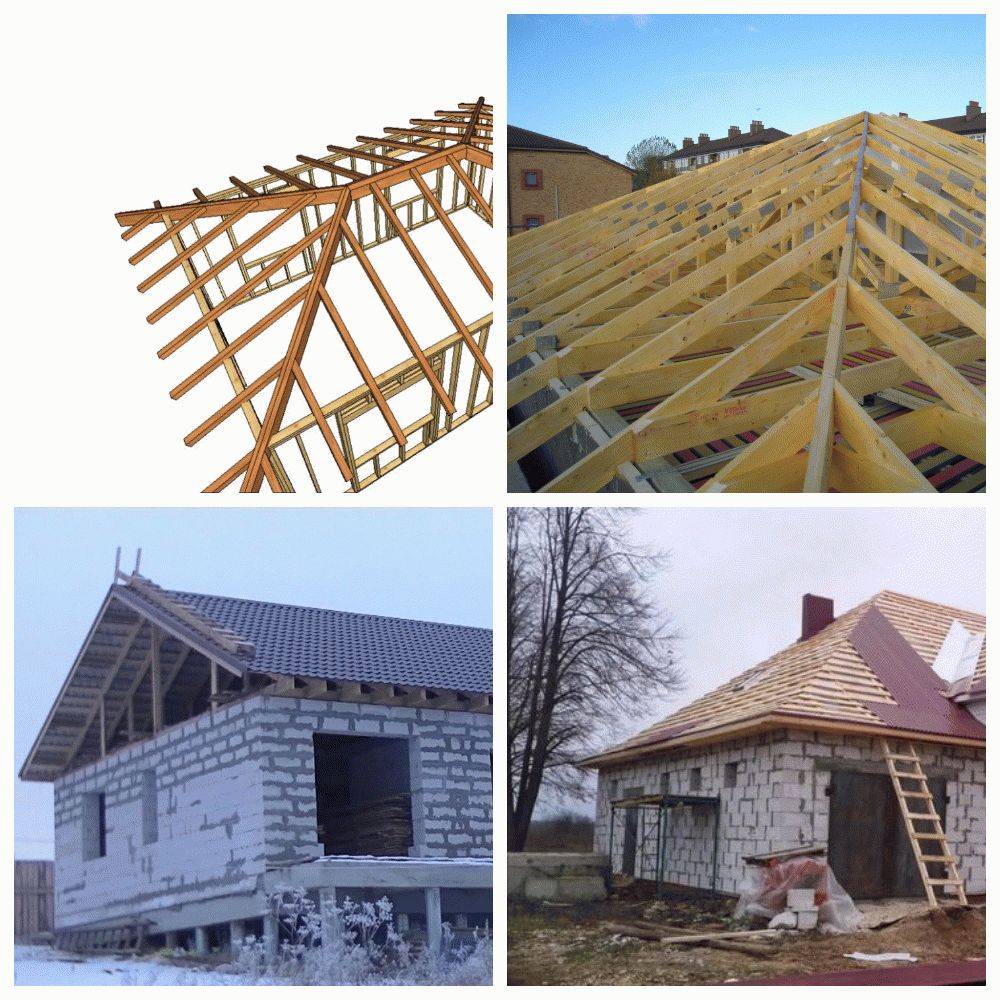

В простейшем случае проём ограничивается двумя распорками, установленными между стропилами. Таким образом в пироге кровли формируется квадрат, стенки которого отстоят на расстояние не меньше нормативного. Для лёгких крыш из металлочерепицы характерен редкий шаг стропил, поэтому обычно горизонтальный габарит проёма оказывается избыточно большим. Его можно сократить, вставив между горизонтальными распорками ещё пару вертикальных. Это желательно не только с точки зрения сокращения бреши в теплоизоляции: даже в холодной кровле проём минимально допустимых размеров вызовет меньше трудностей с устройством негорючей обрешётки и креплением металлочерепицы на место.

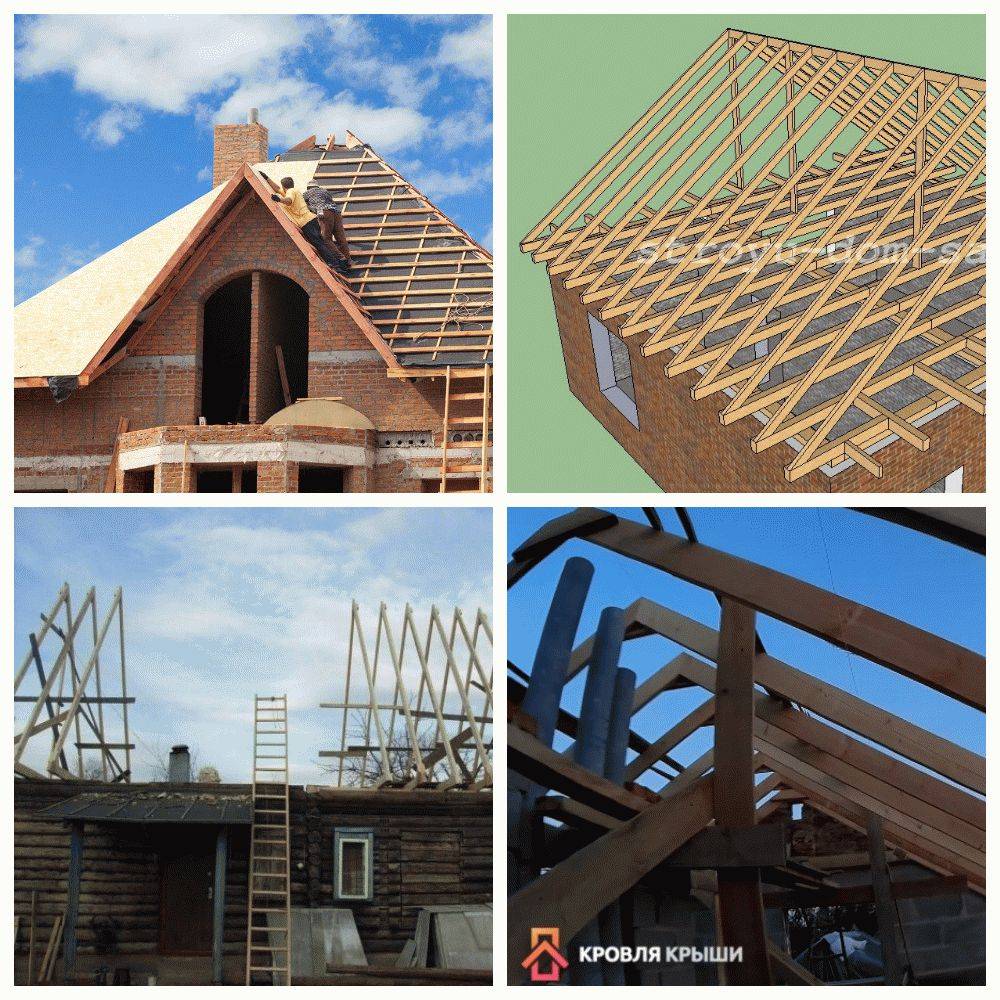

В сложных случаях стропильную ногу приходится разрезать. В зависимости от высоты прохода, демонтажу также подвергается затяжка, ригель, либо несколько прогонов. Общая методика укрепления стропильной системы такова: в месте разреза стропильная нога сверху и снизу скрепляется с соседними посредством горизонтальных распорок. Далее между этими распорками вставляют вертикальные брусья, заменяющие стропильную ногу в месте прохода. Этот же метод может применяться и к другим элементам несущей системы, расположенными параллельно: прогонами или, например, высокими затяжками.

Достаточно редко практикуется усиление с помощью подпорных стоек. В основном это целесообразно при уклоне ската выше 35°, когда требуется вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проёма обустраивается своя несущая система, зачастую она имеет висячий тип. Для обеспечения достаточно прочности противоположные ноги принято соединять затяжками, на которые будут опираться стойки.

Проход трубы через металлочерепицу

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу

Данному элементу всегда уделяют особое внимание, как проектировщики и…. В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу.

Данному элементу всегда уделяют особое внимание, как проектировщики и установщики котельного оборудования, так и сами кровельщики. Несколько общих рекомендаций. Сначала о вариантах расположения прохода

Сначала о вариантах расположения прохода.

  1. Специалисты каминного, печного и котельного оборудования советуют располагать дымоход и его проход на крышу поближе к коньку. Так основной участок трубы не будет размещен в холодной зоне, это существенно понизит опасность оседания конденсата и его проникновение внутрь дымохода.
  2. Кровельщики рекомендуют выводить дымоходную трубу и ее проход прямо через конек. Так облегчается монтаж к перекрытию узла примыкания, пресекается образование снеговых карманов в холодный сезон, а, следовательно, исключается опасность протечек в данной зоне.
  3. Удачный вариант прохода печной трубы — ее размещение на скате около конька (см. монтаж конька металлочерепицы). Чтоб защитить дымоход от атмосферных осадков, его устье надо укрывать особым зонтом, который делается из основного кровельного материала. Но, если дымоходная система подключается к котельному оборудованию, использовать зонт не рекомендуется. Небольшая температура продуктов топливного сгорания не даст легко уходить газам, когда те встретят препятствие на своем пути.

Один из самых сложных случаев, когда проход дымохода через металлочерепицу организуется через утепленную кровлю, представляющую собой «слоеный пирог».

При этом вывод трубы лучше всего смонтировать с помощью отдельного короба.

Участок вокруг дымохода должен быть заполнен негорючим утеплителем, например, минеральной ватой с повышенной плотностью.

Узел прохода через кровлю выбирается в зависимости от сечения дымохода, ведь он может быть квадратным, прямоугольным, круглым либо овальным.

Как организовать проход прямоугольной или квадратной трубы на кровле из металлочерепицы

Монтаж защитного фартука вокруг печной трубы

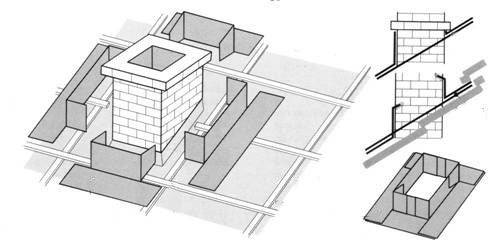

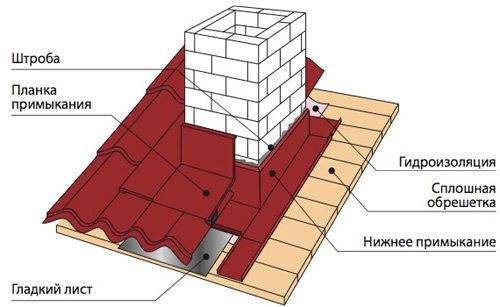

Чтобы примыкание металлочерепицы к трубе, квадратного либо прямоугольного сечения,было герметичным, на скате кровли делается внутренний фартук.

Для этого используются верхние и нижние планки примыкания.

Нижняя планка прикладывается к стенам дымохода, далее отмечается ее верхняя кромка.

По отмеченной линии выбирается штроба, глубиной не меньше 1.5 см, имеющая небольшой наклон вверх. Когда закончите данную операцию, уберите пыль, штробу же промойте водой.

Обустройство внутреннего фартука начните с нижней стенки дымохода, затем продолжите на всех остальных стенах.

Не забывайте монтировать планки с нахлестом в 15 см, так вы исключите опасность протечек. Вставленные в штробу края доборных элементов залейте теплостойким герметиком.

Далее под низ фартука заведите плоский металлический лист, необходимый для стекания воды. Направьте его или в ендову, или вниз до кровельного карниза. По краю кровли, при помощи молотка и плоскогубцев, сделайте бортик.

Нередко, дополнительно к этим мерам, перед установкой внутреннего фартука, на трубу на 5 см выводится гидроизоляция, срез ее приклеивается скотчем.

В данном случае изоляция должна быть теплостойкой. Место печного входа нужно обернуть специальной пленкой, например — «Экобит».

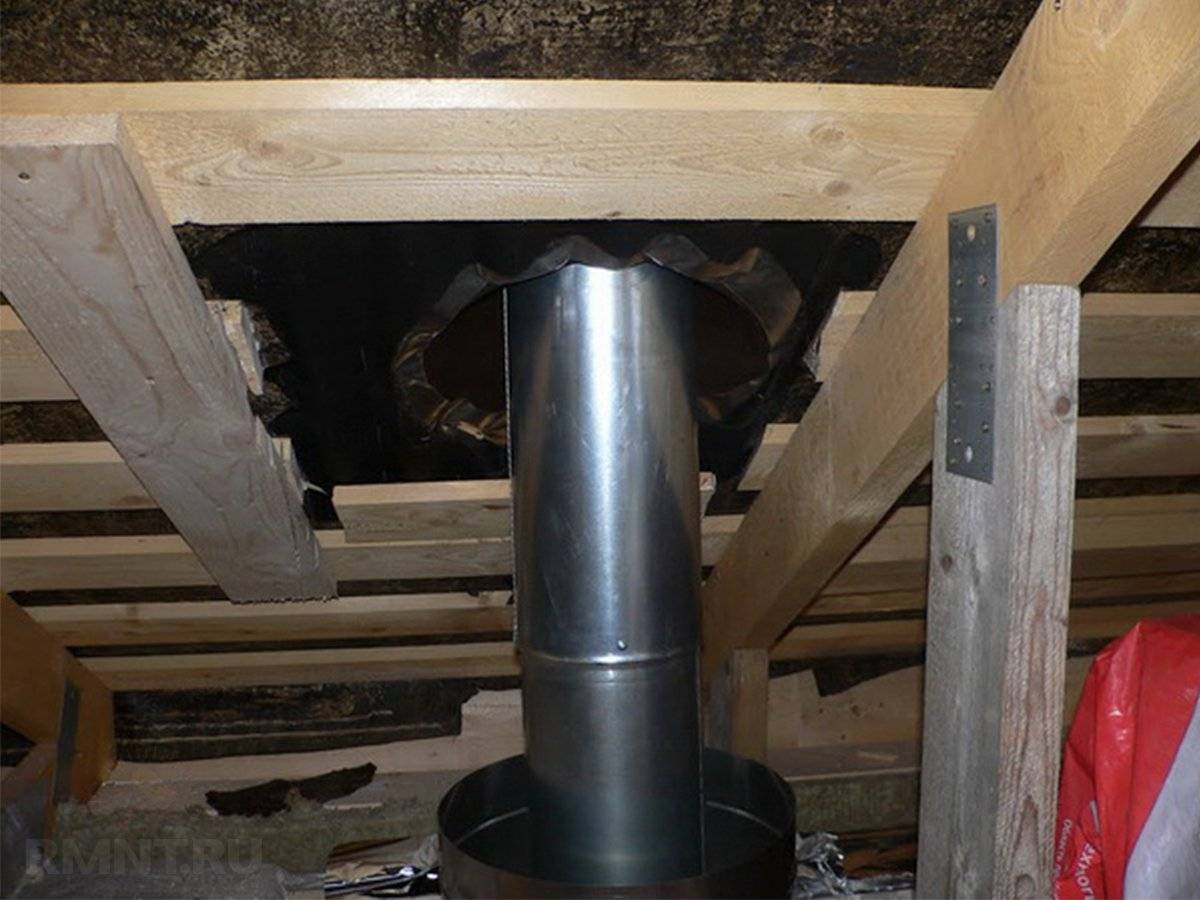

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

  • дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
  • хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
  • юбка (элемент, защищающий место выхода трубы через кровлю);
  • кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.
