Как сделать вытяжку в погребе своими руками

Пример простого расчета вентиляции подвала

Расчет естественной системы

Он основан на следующем правиле – воздухообмен на 1м2 подвала обеспечивает 25 см2 проходного сечения воздушной магистрали.

ПРИМЕР: Для вентиляции подвального помещения площадью 15 м2 необходимо применить магистраль площадью 375 см2.

Формула площади круга:

Подставив соответствующие значения получаем, см:

Округлив значение, получаем расчетный диаметр трубы воздушной магистрали 20 см.

Расчет принудительной системы

Для воздуховодов эксплуатируемых подвалов (погребов) при принудительной вентиляции он основан на интенсивности воздухообмена. Согласно нормативам принято, чтобы воздух в подвальном помещении, занятом под хранение овощей, полностью замещался два раза на протяжении часа. Потребность воздухообмена будет рассчитываться по формуле:

где:

• • L – потребность воздухообмена, м3/час;
  • Vп – объем подвального помещения, м3;
  • Ккр – коэффициент кратности замены воздуха.

ПРИМЕР: Подвал площадью 15 м2, высотой 2 м, объемом 30 м3. Следовательно, потребность в воздухообмене составит 60 м3/час.

Площадь сечения воздуховода определяется по формуле:

где:

• • S – площадь сечения воздуховода, м2;
  • L – расход воздуха (воздухообмен), м3/час;
  • W – скорость потока воздуха, м/с. Берется из техпаспорта вентилятора (принимаем 1 м/с).

Подставив все значения в формулу и использовав предыдущую формулу определения радиуса мы получим радиус трубы 7,4 см. Следовательно, при использовании вентилятора способного создать воздушный поток со скоростью 1 м/с для вентиляции подвала, достаточно трубы диаметром 15 см.

В случае интенсивного использования цокольного этажа, к примеру, в нём расположен тренажёрный зал, показатель воздухообмена должен учитывать избыточное тепло и влагу в помещении. Формула расчета расхода будет иметь следующий вид:

где:

• • p – плотность воздуха (при t 20°С равна 1,205 кг/м3);
  • Тв – теплоемкость воздуха (при t 20°С равна 1,005 кДж/(кг×К));
  • q – объем тепла выделяемого в подвальном помещении, кВт;
  • tи – температура исходящего воздуха, °С;
  • tв – температура входящего воздуха, °С.

Все коэффициенты, используемые при расчетах регламентируются нормативным документом СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Расчет необходимых труб и воздушных каналов

Установка для вентиляции

Как говорилось ранее, естественная вентиляция в своей основе использует трубы, расположенные на разной высоте. Таим образом, можно смело сказать, что от диаметра этих труб напрямую зависит нормальная работа всей системы.

Согласно наблюдениям многих специалистов, чтобы правильно подобрать диаметр трубы, можно использовать следующее соотношение, на один кубический метр должен приходиться воздушный канал сечением порядка 40 кв. см. Кроме того, для организации нормальной работы вентиляции можно использовать вытяжные трубы на 10-15% больше, нежели входные.

Так, например, вентиляция подвала в доме размером 4х2 и высотой 2 метра потребует входную трубу сечением около 1920 кв. см. или 30-32 см в диаметре. При этом вытяжные трубы лучше использовать диаметром 40-45 см. Чтобы в этой системе регулировать поток воздуха, необходимо использовать специальные заслонки. Кроме того, на концах труб должны быть продуманы различные устройства, которые предотвращает попадание осадков через систему вентиляции.

Очень часто требуется усиленная вентиляция подвала в частном доме. Для этого прибегают к помощи различных вентиляторов, которые устанавливают в одну или другую трубу. Если площадь очень большая, то вентиляторы можно установить на две трубы.

В этом случае будет уместна приточно-вытяжная вентиляция, для которой диаметр трубы уже не играет никакого значения

В этом случае гораздо важнее уделять внимание мощности вентиляторов

Очень важно чтобы они были равные, поскольку иначе может произойти сбой нормальной работы этой системы. Так как приточно-вытяжная система кроме нагнетания, также может еще охлаждать и нагревать, то в этом случае нужно тщательно следить за температурным режимом

Так как приточно-вытяжная система кроме нагнетания, также может еще охлаждать и нагревать, то в этом случае нужно тщательно следить за температурным режимом.

Расчет вентиляции для погреба

Расчет для крупных хранилищ проводится в соответствии с СП 60.13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.

Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.

Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:

В нашем случае всем условиям удовлетворяет круглый воздуховод диаметром 160 мм или прямоугольный 100х200 мм. Рекомендуется сделать запас 10-15%. Значит, выбираем трубу следующего диаметра (180 мм) или коробчатый воздуховод 150х150 мм. Приточные и вытяжные каналы должны иметь одинаковое сечение, чтобы не создавать дополнительное избыточное давление (или разрежение) в подвале.

Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения

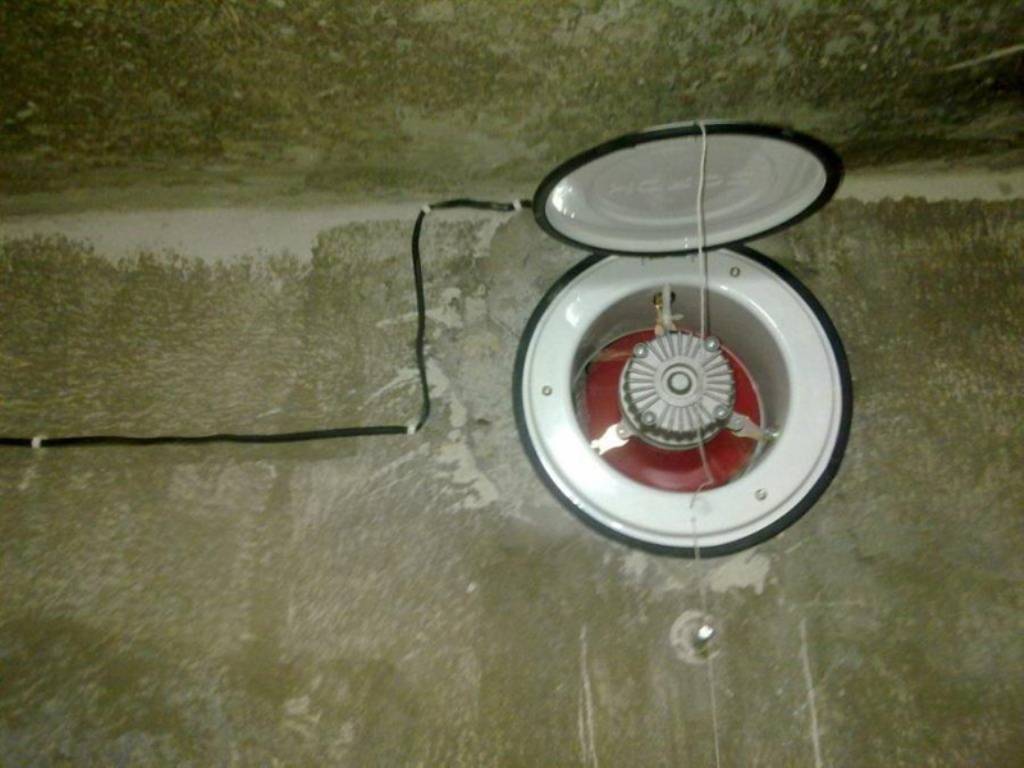

Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора

Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега

В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Читайте еще: как сделать вентиляцию в гараже своими руками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

 Загрузка …

Как еще можно уменьшить влажность воздуха в погребе

Даже очень качественная вентиляция не справится с задачей, если помещение подвала недостаточно подготовлено к хранению запасов. Чтобы исключить попадание влаги снаружи, проводится гидроизоляция. Можно использовать различные водонепроницаемые материалы:

• рулонные;
• обмазочные;
• бентонитовую глину;
• гидроизоляционные мембраны.

Их монтируют снаружи погреба на этапе строительства. Если эти работы не были сделаны, можно пропитать стены изнутри проникающими средствами или нанести слой жидкого стекла.

Наряду с гидроизоляцией помогает защитить помещение от излишней влажности надежная теплоизоляция. Она предотвращает выпадение конденсата в конструкциях и тем самым снижает поступление влаги в воздух погреба.

https://youtube.com/watch?v=JRQDGF0C090

Помимо строительных приемов хорошо борется с влажностью и плесенью регулярная сушка подвала в сочетании с дезинфекцией. Их лучше проводить летом, когда на улице сухая и теплая погода, а запасы на зиму уже почти все истрачены.

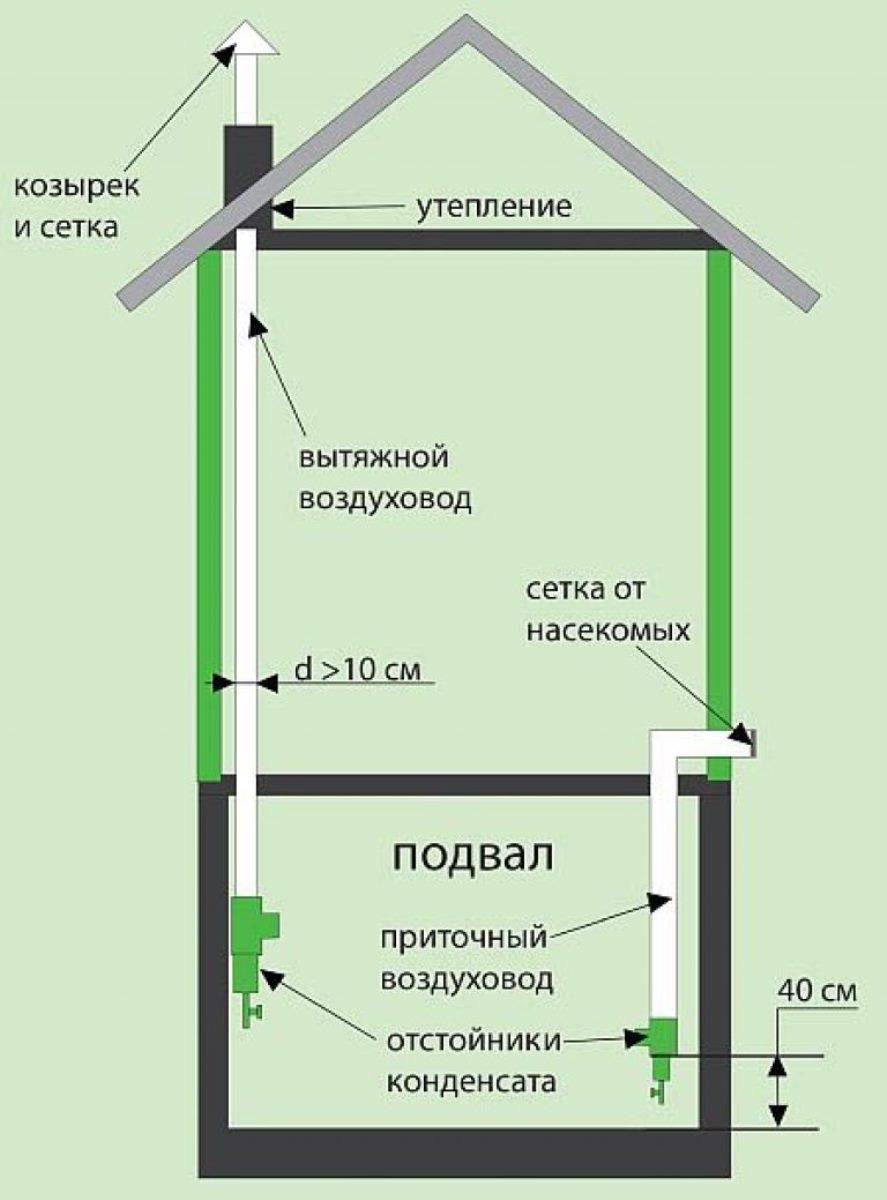

Схема монтажа

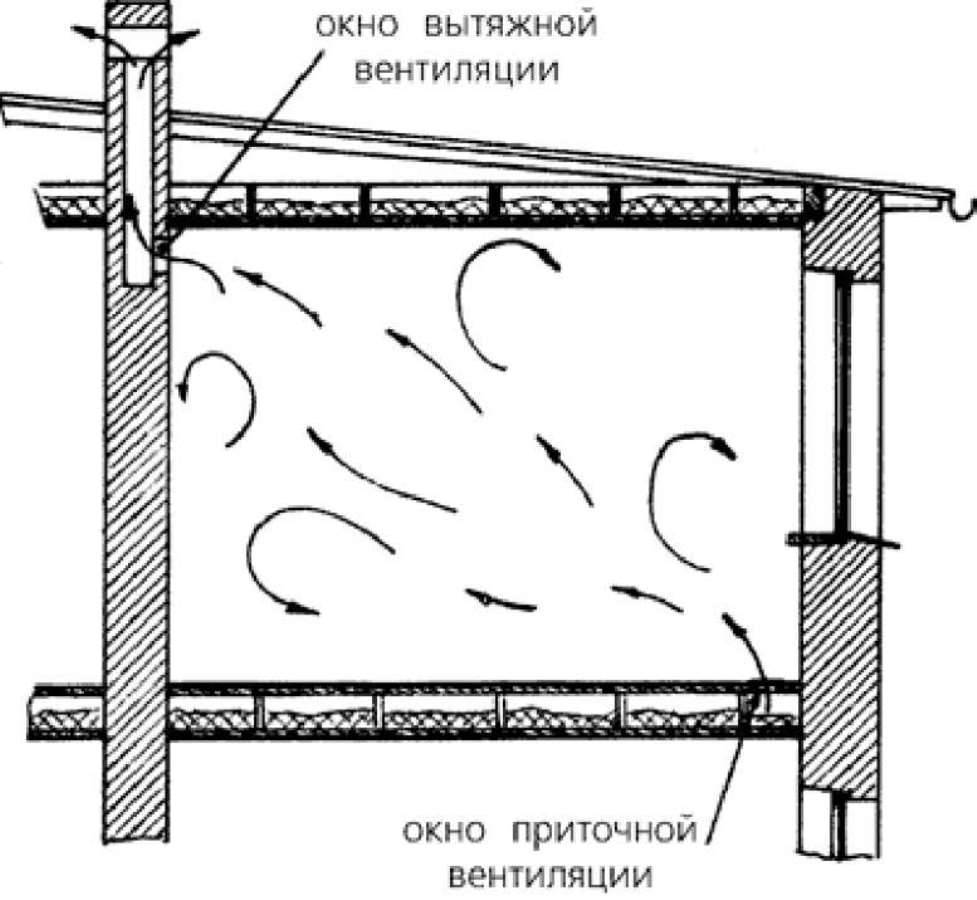

Схема приточно-вытяжной вентиляции

• На конец вытяжного канала устанавливают козырек.
• Чтобы обеспечить правильную вентиляцию, необходимо разместить, верхний конец выходящего вентиляционного канала выше над уровнем земли.
• Радиус воздуховодов должен быть одинаковым.
• При расчете диаметра трубы, нужно использовать формулу: на каждый 1 м3 погреба, находящегося ниже уровня земли, должно приходиться 20 см2 диаметра вентиляционной трубы.

Такой подход применяют и для естественной вентиляции и для принудительной. Чтобы правильно установить вентиляцию, необходимо сначала сделать расчет, а именно, установить площадь погреба и нормы расхода воздуха. Это обеспечивает правильный воздухообмен и позволит в будущем полностью обновлять воздух в погребе каждые 30 минут. Такой уровень циркуляции можно обеспечить, закладывая на каждый 1 м2 пространства 25 см канала.

В принципе, устройство вентиляции в погребе – это работа, которую может сделать самостоятельно домовладелец с большим желанием и обычными непрофессиональными инструментами. Начните с проектирования – элементарные чертежи-схемы, расчеты материалов, определение особенностей эксплуатации вентсистемы при различных температурных условиях.

Виды систем вентиляции погреба

Существует несколько разных типов вентиляции подвала в зависимости от габаритов и возможностей. Ниже перечислены особенности, преимущества и недостатки каждого из них.

Естественная

Заключается в таком размещении трубопровода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.

Необходимо качественно продумать схему расположения элементов конструкции, чтобы достичь требуемого результата.

Не рекомендуется размещать трубы для притока и оттока слишком низко. Из-за этого возможно скопление конденсата на потолке, что окажет негативное влияние на всю конструкцию дома.

Среди достоинств данной конструкции следует отметить следующие:

• не требуется устанавливать дополнительное оборудование для вентиляции воздуха;
• установка достаточно простая, поэтому не требуется помощи специалистов – это не займет много вашего времени;
• для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень перепадов температур – чем он выше и лучше, тем быстрее происходит смена воздуха в помещении;
• невысокая стоимость конструкции;
• при работе не возникает посторонних шумов, поэтому ничто не помешает спокойному отдыху;
• долгий срок службы.

Для обеспечения оптимальной эффективности такой системе требуются две трубы, приточная и вытяжная.

Недостатки конструкции:

• система перестает функционировать при одинаковой температуре снаружи и внутри здания;
• в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.

Принудительная

Для обустройство принудительных систем применяются вентилирующие установки – вентиляторы. Для правильного обустройства необходимо предварительно составить схему размещения всех приборов.

Существует несколько разных вариантов, которые применяются в зависимости от особенностей отдельного помещения.

Приточная

Простая система, которая заключается в размещении вытяжного отверстия на максимально высоком месте. Конструкцию размещают выше уровня пола, чтобы избежать порчи грызунами.

Подходит также для обустройства естественных систем вентиляции.

Отличается простотой установки и относительной дешевизной. Не требует особых усилий. Является дополнением к основным системам вентиляции.

Вытяжная

Заключается в обустройстве нескольких труб для притока и оттока воздуха. Одна из них предназначается для того, чтобы выводить из помещения застоявшиеся воздушные потоки. Другая используется для обеспечения поступления нового воздуха.

В самом простом варианте достаточно разместить вентилятор у вытяжного воздуховода.

Комбинированная

Заключается в использовании преимуществ перечисленных выше типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет сымитировать настоящие воздушные потоки. В зависимости от обустройства и используемых электрических приборов отличается коэффициент полезного действия. Обычно он достигает шестидесяти процентов.

Такая система характерна для обустройства домов нового поколения.

Также конструкция может обустраиваться дополнительными датчиками, системами контроля температуры и другими элементами.

Заключительная часть

Какой должна быть вентиляция в погребе? Для начала следует разобраться с целью использования помещения, то есть что в нем будет храниться.

Для погреба, как и для других помещений, существует целый ряд требований, предъявляемых к качеству воздуха. При наличии сделанной правильно системы вентилирования, можно сохранить урожай, а так же переоборудовать хранилище в развлекательный комплекс.

Выбор системы вентилирования будет зависеть от места локации погреба: если помещение маленькое, и хранение продукции будет проходить в условиях дачи, то устанавливать мощную систему вентилирования нет смысла, а вот для большой площади необходимо оборудовать принудительную конструкцию, которая выполняет свою работу в автоматическом режиме.

Когда габариты подвала больше целесообразно использовать приточно-вытяжную систему. Любые системы проветривания подвалов отличаются простотой монтажа. Естественная система вентилирования обладает одним существенным минусом: работает в зависимости от погодных условий.

Более надежный вариант проветривания – это принудительная система. Работа по монтажу отличается только установкой вентиляторов в одну трубу или в обе сразу. Вентиляторы разжижают воздух внутри вытяжной трубы. Домашний погреб для хранения овощей нуждается в поддержании микроклимата на определенном уровне. Чрезмерная влажность приводит к образованию плесени, развитию грибка и загниванию продуктов.

Вентиляторы после монтажа, регулируются двумя методами автоматическим и ручным. В первом случае вентиляциями управляют при помощи электричества, а во втором — самостоятельно включают и выключают вентиляторы.

Проверить, что вентиляция был установлена и сконструирована правильно, можно при помощи горящей спички. Этот же метод, помогает определить с какой именно трубой проблемы. Каждому погребу требуется определенное количество воздуха для поддержания оптимального температурного режима: в винном, температура должна составлять 10-14 градусов

Вентиляция погреба своими руками — посильная каждому задача,важно лишь соблюдать все нормы и стандарты

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

• Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
• Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Разберём плюсы и минусы каждой системы немного подробнее.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

1. Лёгкость монтажа.
2. Небольшая стоимость материалов и работ по установке.
3. Отсутствие шума.

Установка вентиляторов и других устройств не требуется

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

1. Нельзя регулировать работу системы.
2. Нельзя нагревать или охлаждать воздух.
3. Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

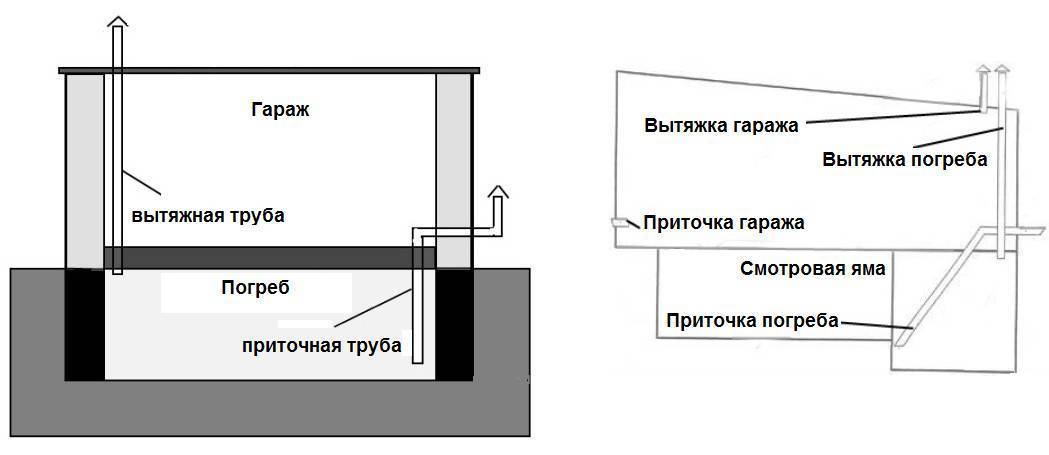

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

В трубу могут встраиваться вентиляторы или турбины

Среди недостатков принудительной вентиляции можно отметить:

1. Сложность монтажа.
2. Большое количество механических деталей, которые могут выйти из строя.
3. Необходимость в подключении к централизованному энергоснабжению.
4. Высокая стоимость оборудования.

Дополнительное оборудование

Вспомогательным оборудованием являются

1. Вентиляторы:

• осевые (монтируются у входа вентиляционного канала);
• канальные (встраиваются в середину вентиляционной трубы);
• «улитки-вентиляторы» (более сложные для установки).

На что нужно обратить внимание пред покупкой дополнительного приточного/вытяжного оборудования:

• соответствует ли производительность вентиляторов объему погребного помещения;
• устойчивость к повышенной влажности;
• оснащенность вытяжного вентилятора обратным клапаном для исключения поступления холодного потока внутрь погреба;
• комплектация пластиковыми заглушками.

1. Дефлекторы. Устанавливаются вместо колпачка на верхнем срезе отводного канала. Благодаря силе ветра, внутри создается область низкого давления, увеличивая тягу.
2. Мини-турбины. Используя силу ветра, гибкий вал внутри турбины вращает механический вентилятор.
