Делаем вытяжку для гаража своими руками

Механическая приточно-вытяжная система вентиляции для гаража

Принудительная вентиляция в гараже не имеет недостатков, поскольку позволяет досконально контролировать процесс воздухообмена и регулировать оптимальные микроклиматические показатели внутри помещения.

Только механическая система вентиляции может обеспечить качественную циркуляцию воздушных масс в смотровой яме и вентиляцию погреба в гараже (схема подбирается с учетом особенностей и технических параметров). Более того, такой тип вентиляции — единственно возможный вариант для гаражей подземного типа.

Для работы системы принудительного типа задействованы 2 модуля:

  • установка для приточной вентиляции в гараже, включающая в себя электронагреватель, вентиляторную установку, фильтры;
  • вытяжная установка, состоящая из одного канального вентустройства и 2-ух вентиляторов.

Воздух с улицы, поступая в приточный модуль, проходит процесс подогрева и очищения. После этого он проходит по каналу к устройствам, которые распределяют предварительно подготовленные воздушные массы. Грязный воздух, в свою очередь, отводится осевым вентилятором, либо удаляется благодаря канальному оборудованию с воздуховодом. В последнем варианте, для установки потребуется большее пространства под потолком и трудозатрат, но вы получите максимально равномерное распределение воздушных потоков.Отлично зарекомендовала себя система вентиляция механического типа в виде моноблочной конструкции. Она представляет собой единый блок, в котором объединены устройства для притока, вытяжки и обработки воздуха. Чтобы добиться максимальной эффективности, моноблочные системы дополнительно оснащают пластинчатым рекуператором, который позволяет перенаправлять образованное в процессе работы тепло на нагрев вновь поступающих воздушных масс. Чаще всего используются приточно-вытяжные установки с рекуператором.

Подробнее о механической системе вентиляции.

Одним из основных преимуществ такого типа вентиляции является подогрев приточного воздуха до комнатной температуры, что позволяет поддерживать комфортные условия в помещении гаража круглый год.

Не пренебрегайте установкой качественной системы вентиляции для гаража, ведь именно от ее эффективной работы зависит сохранность вашего автотранспортного средства, сопутствующих инструментов, запасных деталей и в целом комфортных климатических условий

Экономия на таком важном аспекте может обернуться еще большими тратами на устранение последствий.

Получить бесплатную консультацию инженера по вентиляции гаража

Получить!

Нюансы проведения вентиляции в зависимости от типа гаража

Перед проведением вентиляции нужно учесть ряд нюансов

Естественная вентиляция производит замену воздушных масс благодаря отличию температуры на улице и внутри гаража. Для эффективного перемещения воздуха необходимо сделать 2 вентиляционных отверстия. Лучше, если вентиляция предусмотрена до постройки несущих конструкций.

Чтобы гараж хорошо проветривался, нужно следовать таким правилам:

  1. Приточное отверстие должно находиться не ниже 10 см над поверхностью пола. Чтобы в него не проникал мусор и пыль, отверстие закрывают сеткой. Для защиты от снега в зимний период воздуховод на улице размещают не ниже 30 см от грунта.
  2. Вытяжное отверстие размещают в верхнем углу напротив приточного отверстия (желательно по диагонали или как можно дальше от притока), в 10 см от перекрытия. Трубу для удаления воздуха выводят на 50 см выше уровня кровли, защищают сверху «грибком».
  3. В качестве приточных отверстий в ворота встраивают решётки. В этом случае эффективный воздухообмен возможен, только если размер установленных решёток будет в 2-3 раза превышать сечение требуемой вытяжной трубы.
  4. Удаление грязного воздуха будет проходить лучше, если установить дефлектор. Он создаёт участок с низким давлением. Чтобы на дефлекторе не появлялся конденсат, его нужно хорошо утеплить.

Такая вентиляция для гаража хороша тем, что на неё не нужно тратить много денег. Из минусов нужно упомянуть, что из-за нестабильной погоды (изменения давления, температуры и силы воздушных потоков) не получится полностью контролировать качество воздухообмена.

В зависимости от материала

В гараже из металла на стенках всегда появляется конденсат, а в зимний период на кровле образуется наледь, повреждающая покрытие. С конденсатом нужно обязательно бороться, ведь высокая влажность становится причиной коррозии металла и, как результат, быстрого износа автомобиля.

В гараже конденсат возникает из-за двух факторов:

  • Отсутствие вентиляции или ошибки в её конструкции.
  • Отсутствие обогрева помещения или плохое утепление.

Предотвратить появление конденсата можно и самому, необходимо только сделать хорошую вентиляцию и надёжно утеплить гараж. Если есть вентиляция и работает она как нужно, но конденсат появляется, то нужно подумать о чистке её каналов – возможно, они забыты мусором. Со временем вентиляция загрязняется маслянистыми отложениями и пылью, которые могут повредить здоровью человека.

С подвалом

Использование подвала для хранения консервированных продуктов и овощей допустимо только при правильной работе вентиляционной системы. В подвале применимы практически все вентиляционные системы. Но обычно для такой площади хватает естественного проветривания, для изготовления которого используют канализационные пластиковые трубы.

При планировании конструкции нужно учесть:

  • Вентиляционная система погреба должна быть сделана с минимальным числом изгибов и поворотов труб.
  • Вытяжную трубу нужно хорошо утеплить, чтобы предотвратить возникновение конденсата.
  • Нельзя изменять диаметр труб на каком-либо участке.
  • Наружные входы вентиляции необходимо защищать специальными колпаками для защиты от осадков.

Создавая вентиляцию в подвале, нужно размещать вытяжную трубу под потолком подвала и выводить её на крышу гаража, а приточную – на 0.5 метра выше пола.

С ямой

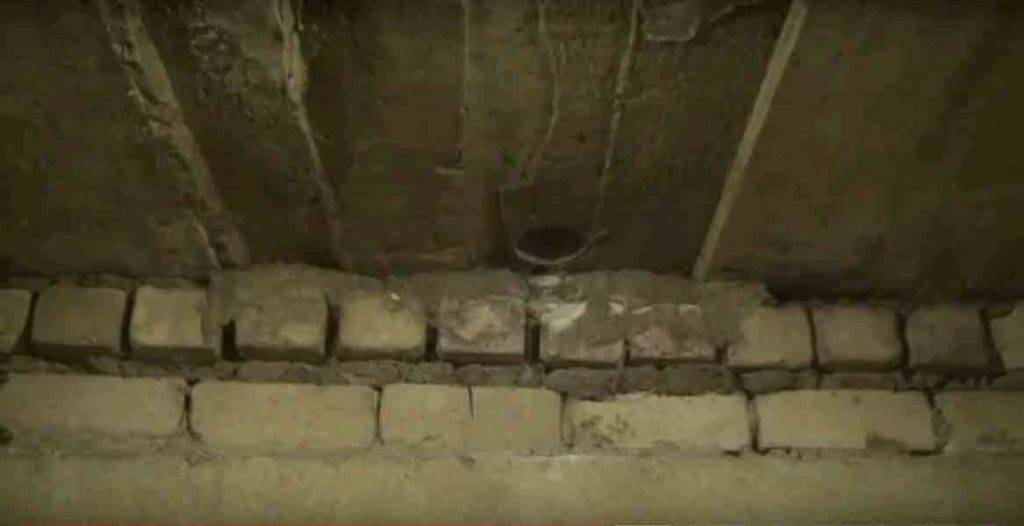

Если в вашем гараже есть смотровая яма, то желательно её проветривать отдельно от остального объёма гаража. Здесь часто скапливается конденсат и, как результат, на стенах появляются грибок, плесень и даже насекомые.

Чтобы проветрить яму, хватит естественной циркуляции воздуха. Сделать это несложно. По краям настила оставляют зазоры (шириной примерно 10-15 см). Там, где будет поступать свежий воздух, можно вдвое увеличить щель, что позволит заметно усилить тягу. Нужно не забывать, что ставить автомобиль над ямой при открытом зазоре нежелательно.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

  1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
  2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
  3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
  4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

  • простота выполнения;
  • доступность ремонта;
  • максимальный воздухообмен;
  • сниженные потери тепла;
  • возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

  1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
  2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

  • приточное отверстие расположить с наветренной стороны;
  • выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
  • сверху патрубок защитить решеткой;
  • вытяжка располагается по диагонали как можно дальше от приточного отверстия;
  • обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
  • вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
  • воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

  • труба притока диаметром до 250 мм;
  • труба вытяжки диаметром до 250 мм;
  • емкость для сбора конденсата;
  • сетки и решетки для патрубков;
  • теплоизоляционный материал;
  • герметик;
  • перфоратор;
  • доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

  1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
  2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
  3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
  4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет
Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

  1. Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
  2. Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
  3. Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

  1. Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
  2. К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная


Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание
При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене.

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

Технология монтажа комбинированной вентиляции

У механической вентиляции существует хорошая альтернатива — это комбинированная система вентиляции гаража. Совмещая в себе (достаточно удачно) естественную систему воздухообмена и механическую (принудительную) вентиляцию, комбинированная система циркуляции воздуха отличается по определенным моментам.

Естественная вентиляцияПринудительная вентиляцияКомбинированная вентиляция
Приток и вытяжка воздушных масс в гараже находится в зависимости от погодыСтабилизирует приток и вытяжку воздуха вне зависимости от погодыСтабилизирует приток и вытяжку воздуха вне зависимости от погоды
Строгое соблюдение схемы расположения вентканаловКаналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга)Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга)
ЭнергонезависимаяПолностью зависит от подачи электричестваНа половину зависит от подачи электричества

В комбинированной вентиляционной системе при расчете диаметра вентканалов действует тот же принцип, что и при естественной вентиляции гаража, то есть, сколько воздуха входит, столько должно выйти. Если монтаж комбинированной вентиляции проводится самостоятельно, то, выбирая встраиваемый вентилятор на вытяжку в гараж, необходимо рассчитать его производительность, и при покупке посмотреть в прилагаемых документах соответствие показателей, не забывая, что приток свежего воздуха должен соответствовать или быть выше нормы (180 л/ч).

Вариант самостоятельного расчета мощности в зависимости от объема вентилируемого помещения: воздух желательно сменять от пяти до семи раз в час. Значит, умножим объем гаража на кратность смены воздуха. Пример: объем гаража равен 54 м3. Умножаем на 5, получается 270 м2.  Эта цифра и есть рекомендованная производительность вытяжного вентилятора.

Устанавливая комбинированную вентиляцию в гараже можно быть уверенным в ее эффективной работе в любое время года. При этом один вентилятор потребляет меньше энергии, чем несколько.

Выбор, какая система вентиляции гаража подойдет в каждом конкретном случае, решают сами автовладельцы. Они должны знать, что если существуют нижние уровни в гараже (смотровая яма, технический подвал, погреб), то необходимо разобраться в особенностях проектирования и монтажа вентиляции и этих построек.

Чем регламентируется вентиляция в гараже

Предъявляемые к вентиляционной системе требования изложены в СНиП 21-02-99. Нормы предусматривают ежечасный объем нагнетаемого воздушного потока – 180 м.куб. При этом температура в помещении гаража не должна опускаться ниже 5° С.

Сечения вентиляционных отверстий рассчитываются разными способами. К примеру, довольно точная методика, по которой ⅓ площади гаражного помещения составляет сумму сечений всех устанавливаемых вентиляционных отверстий. Или же принять такое соотношение: сечение вытяжного отверстия 15 мм обслуживает квадратный метр площади гаража. Тогда в помещении размером 5м х 5м суммарная площадь приточных просветов не должна быть меньше 375 мм.кв. По расчету определяется диаметр асбестовых, металлических труб, их способность пропустить объем воздушных масс.

Как сделать самостоятельно: пошаговая инструкция

С ямой

Гаражи часто оснащены смотровыми ямами. Рассмотрим, как сделать вентиляцию в гараже с учётом такой особенности. Есть несколько способов сооружения вентиляции в гараже с ямой:

  1. Воздух доставляется в помещение путём забора с пола двух досок. Отток происходит за счёт нехватки одной доски. Яма должна быть расположена строго продольно и внутри гаража. Один край размещают около приточных входов в боксы, а другой – около вытяжного канала. Открытые доски настила позволяют приточному воздуху частично попасть внутрь ямы. Противоположный край служит выходом скопившейся влаги.
  2. Приток обеспечит установка воздухоотводной трубы. С её помощью происходит забор поступающего воздуха под вентиляцию. Воздуховод смежного отвала выполняет роль вытяжки. Приточный канал должен располагаться у края смотровой ямы.

    Отверстия в гараже пропускают поступающий свежий воздух и частями пропускают его по трубе. Далее остатки воздуха оказываются в яме. Так как она расположена рядом с погребом и соприкасается с воздуховодом, то потоку легко следовать после поступления в вытяжку ямы наружу.

  3. У приточной трубы есть вентилятор. Вытягивающий проём монтируется механизмом принудительным путём с помощью креплений. Вентиляция пространства работает в автоматическом режиме.

тут
Совет
Свежий воздух при таком способе нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал. Его можно установить автономно либо совместить с подвальным.

Оборудование и материалы

Перфоратор должен быть мощным, иначе не получится проделать углубление в стене либо оно будет неровным. Желательно иметь под рукой шлифовальную угловую машинку и теплоизолирующий материал.

Вентиляторы выбираются в зависимости от типа конструкции:

  1. Вытяжные канальные устройства. Доступны, удобны в использовании. Встроенные регуляторы позволяют менять интенсивность и скорость потока воздушных масс. Оптимальный диаметр — около 160 мм. Для экономии проще приобрести 120 мм.
  2. Центробежные. Сложные в монтаже, но идеальные на вытяжку. Лучше их использовать в гаражных боксах, в которых работают с химикатами, ЛКМ.
  3. Вихревые. Подходят для помещений, в которых регулярно проводятся сварочные работы.

Если гараж предназначен только для хранения транспортного средства и не предполагает выполнения в нём работ, то можно подобрать самый практичный и ходовой вариант – вытяжной канальный вентилятор. Это самая дешёвая конструкция, а по эксплуатации – менее сложная.

Для сооружения воздуховодов лучше применять асбестовые или оцинкованные трубы. Сквозную трубу можно монтировать сквозным способом, когда вентиляционную трубу проводят через пол гаража и выводят наружу сквозь кровлю, и настенным, когда в стену погреба заделывается вытяжная труба и выводится за границы постройки.

Обновление воздуха естественным образом как раз достигается установкой сквозной трубы. Возникает разница температур внутри гаража и снаружи. Если тягу нужно увеличить, то устанавливают на трубу дефлектор. Он будет предохранять проход от попадания в него пыли, грязи.

Технология организации естественной вентиляции

Рассмотрим основную схему естественной вентиляции с двумя независимыми вентканалами.

При организации полноценной циркуляции воздуха в гараже следует учесть следующие моменты:

  • Входной люк для поступления воздуха располагается внутри гаража выше пола на 10 см, а сам вентканал изгибается под 90° и поднимается на 30 см от земли. От осадков и грызунов желательно защитить вентиляционный вход козырьком и решеткой. Если использовать для поступления воздуха специально прорезанные отверстия в воротах гаража или его передней стене, то они делаются по площади в два раза больше, чем сечение трубы для входной вентиляции и их так же необходимо защищать решетками.
  • Вытяжка должна быть расположена у задней стенки гаража в верхнем противоположном углу по отношению к входному вентканалу. Начинается вытяжная труба на 10 см ниже потолка, а заканчивается не менее полуметра над крышей. Защищается от осадков козырьком и, желательно, дефлектором для стимуляции тяги.

Естественная вентиляция базируется только на действии физических законов и погодных изменениях:

  • движение воздуха в гараже происходит благодаря разнице температур и плотности воздушных масс внутри и снаружи постройки, смене выходящего теплого входящим охлаждённым воздухом
  • скорость обмена потоками зависит от силы ветра, стремящегося на замену теплого воздуха (с низкой плотностью), сохраняющего температуру при хорошей изоляции гаража
  • движение при воздухообмене задано стремлением теплого воздуха вверх туда, где давление понижено.

При простоте конструкции и экономии средств при создании естественной вентиляции стоит не забывать о существующих минусах:

  • летом на улице теплее, чем в гараже, и процесс смены воздуха будет идти очень слабо
  • перепад давления приведет к сквознякам, а они очень вредны для здоровья
  • если гараж маленький, то разница в давлении и температуре тоже будет небольшая, а это ухудшит циркуляцию воздуха
  • не всегда ветер дует во входное отверстие
  • необходимо регулярно чистить каналы зимой от замёрзшего конденсата

Монтаж естественной вентиляции

Как правильно сделать естественную вентиляцию в гараже своими руками? Необходимо строго придерживаться расчетов и соблюдать всю последовательность монтажа вентканалов.

  1. Для расчета вентиляции необходимо знать площадь гаража. На 10 квадратных метра площади будет требоваться 150 мм диаметра вентканала. К примеру, при площади гаража 20 м2 понадобится, соответственно, труба с сечением 30 см (2,0 х 15=30). Выходит, если трубы только две, то они обе должны быть с таким сечением, если же используется несколько вытяжек или приточных входов, то можно разделить диаметр на количество входов. Получается, приточный канал — один диаметр трубы 30 см, а вытяжка, оборудованная в двух местах — две трубы, каждая не менее 15 см (30:2=15).
  2. Для установки труб или коробов согласно расчету и схеме, описанной в технологии организации естественной вентиляции, понадобятся:
  • трубы необходимой длины,
  • уголок для приточной трубы,
  • инструмент для изготовления отверстий в стене и крыше,
  • герметик для заделывания щелей,
  • дефлектор на вытяжку,
  • защитные решетки и козырек.

Как сделать вентиляцию в гараже своими руками

Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.

Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.

Естественную систему

Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.

В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.

        1. Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
        2. Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.

Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.

Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.

Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.

Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя

Для этого обязательно устанавливается механический отвод отработанных воздушных масс.

Механическую вытяжку

К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.

Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.

На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.

Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.

Как сделать вентиляцию в гараже своими руками?

Итак, общая схема, как сделать вентиляцию в гараже своими руками, довольно проста, минимальна по затратам. Приведенный ниже алгоритм одинаково применим ко всем вариантам вентилирования гаража, с небольшими дополнениями для каждого случая отдельно.

Материалы, которые пригодятся:

  • пластиковые/металлические/асбест-цементные трубы
  • решетки, колпак/дефлектор
  • инструменты для резки труб
  • инструменты для высверливания отверстий
  • крепежные механизмы
  • герметик.

Инструкция:

  1. Определить местонахождение вентиляционных проемов, разметить.
  2. Выщитать диаметр труб исходя из общей площади гаража. Отталкиваться можно от требований санитарных норм, согласно которым для 10 м² необходимо 15 см диаметра трубы.
  3. Сделать вентиляционные проемы для приточного, вытяжного воздуховодов соответственно их диаметру.
  4. Вставить трубы в проемы, щели заделать монтажной пеной, герметиком.
  5. На внешние выходы воздуховодов устанавливаются решетка (от грызунов, мусора), защитный колпак (от атмосферных осадков), либо дефлектор (для усиления тяги).

Для принудительного/комбинированного способов есть некоторые дополнения, приведем их ниже. А пока несколько общих моментов, которых рекомендуется придерживаться, чтобы максимально эффективно организовать циркуляцию воздуха.

Особенности

Если поставлена задача самостоятельно построить вентиляционную систему в гараже, то с ней способен справиться любой владелец автомобиля, если он, конечно, имеет представление о том, как это делается. Существует несколько видов создания оптимального воздухообмена:

  • принудительная система;
  • комбинированная;
  • естественная.

Последний вариант характеризуется минимальными затратами. Принудительная вытяжка будет оптимальной в тех помещениях, которые отапливаются. Это необходимо потому, что разница между температурами внутри и снаружи гаража будет достаточно большой. Это обуславливает то, что построенная вентиляционная система в данный период времени должна быть максимально эффективной. Чтобы создать правильную вентиляцию, необходимо детально разработать схему ее построения.

Многие автовладельцы вообще не понимают, зачем это нужно. На самом деле, вентиляция сказывается на многих моментах и способна решить множество задач. Рассматриваемая система необходима по нескольким причинам:

  • Для защиты транспортного средства. Именно об этом должен беспокоиться любой автовладелец. Если машина будет находиться в помещении с повышенной влажностью, то металлические элементы будут подвергаться коррозии. В первую очередь, будут страдать все элементы, которые открываются. То есть начнут ржаветь двери, багажник и капот. К тому же наличие сырости негативно скажется на функционировании механики и электроники в транспортном средстве.
  • Для защиты самого гаража. Те материалы, которые использовались для строительства гаража, также не приемлют сырость. Опоры здания, изготовленные из металла, со временем будут разрушаться, а деревянные элементы начнут гнить. Бетон и иные связующие покрытия будут съедены плесенью.
  • Для защиты людей. Если в гараже будет плохая вентиляция, то парам горюче-смазочных материалов некуда будет деться, поэтому они постепенно будут накапливаться в гаражном помещении. Посещая данное место, человек будет подвергаться токсичному воздействию. В некоторых случаях могут появиться головные боли или даже отравление.

Нельзя игнорировать важность наличия вентиляции в имеющейся смотровой яме/подвале. Требуется она там для удаления запахов и влажности. Данное подвальное помещение должно быть оснащено своей индивидуальной вентиляционной системой

Данное подвальное помещение должно быть оснащено своей индивидуальной вентиляционной системой.

Поддержания оптимальной влажности. Необходимо учитывать, что в зимнее время года совместно с автомобилем в гараж попадают снег и лед. В помещении теплее, чем на улице, поэтому они тают и превращаются в водяные пары. В результате влажность в помещении существенно повышается, что плохо отражается на автомобиле. Если вы ездили на машине во время дождя либо под снегом, то кузов нуждается в просушке. Выполнить данную процедуру можно посредством вентиляции.

Вентиляционная система способна удалить конденсат со стен и потолка, а также может просушить смотровую яму.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
