Устройство и схема
- Прямая вытяжная труба.
- Труба для утепления большего диаметра, чем вытяжная.
- Утеплительный материал.
- Ёмкость и кран для удаления конденсата.
- Приточная труба с наличием изгибов.
- Сетка от грызунов и насекомых.
- Специальные задвижки для труб.

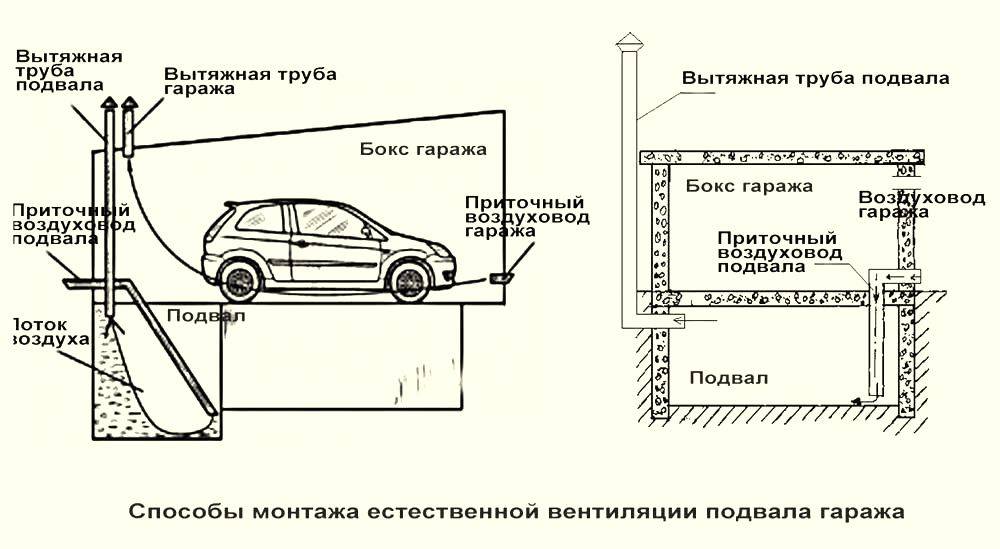

Устройство вентиляции в погребе гаража:
- Вытяжной воздуховод устанавливается вертикально, через потолок и выводится на крышу гаража. Лучше всего его оборудовать в одном из углов помещения. Труба должна выходить таким образом, чтобы её верхнее окончание возвышалось над коньком кровли минимум на 50 см.
- Нижний край вытяжной трубы располагается под самым потолком, выше уровня приточного воздуховода.
- Вытяжной воздуховод оборудуется краном, который используется для слива конденсата.
- Для снижения уровня образования конденсата и инея зимой вытяжной воздуховод утепляется.
- Приточная труба устанавливается в противоположном углу от вытяжки. В подвале она должна заканчиваться на расстоянии 50—80 см от пола.
- Верхний конец выводится через перекрытие и уходит в боковую стену гаража. Он возвышается над поверхностью земли на 50—80 см. Для защиты от грызунов и насекомых входное отверстие «притока» оборудуется специальной защитной сеткой. Её можно купить или подобрать из имеющихся вариантов. Главное, чтобы сечение было небольшим, а материал прочным и устойчивым.
Схема вытяжного воздуховода
Для утепления вытяжной системы отлично подойдёт система, при которой труба помещается в другую трубу большего диаметра, а пространство между ними заполняется утеплителем (минеральной ватой или другим аналогичным материалом). Толщина утеплителя не должна быть меньше 50 мм.
С помощью такой приточно-вытяжной системы происходит постоянное обновление воздуха в помещении. Движение масс осуществляется самостоятельно за счёт разницы удельного веса холодных и тёплых газов. Разница в высоте входных отверстий труб позволяет воздушным массам свободно перемещаться.
В естественной системе нельзя допускать, характерной для зимы, большой разницы в температурах. В противном случае будут возникать сквозняки с высокой скоростью перемещения воздушных масс. Это приведёт к вымораживанию помещения и всего, что там находится. Для решения такой проблемы рекомендуется на трубах оборудовать специальные задвижки, с помощью которых при необходимости перекрывать поступление или выведение воздушных масс.
При принудительной системе вентиляции схема дополняется вентиляторами, которые монтируются на вытяжную и приточную линии. Здесь большую роль играет грамотный расчёт электрических сетей гаража и примыкающего погреба.
Требования к электрическим сетям в подвале:
- возможности кабелей и оборудования должны отвечать планируемым нагрузкам;
- выключатели, розетки должны иметь защиту от влаги и конденсата.
Одно из главных требований к электрическим сетям в подвале — использование розеток с защитой от влаги
Большая площадь подвала.
Хранение большого количества продуктов, овощей и корнеплодов.
Важность поддержания определённого уровня микроклимата.
Высокий уровень влажности.
Пошаговая монтажная инструкция
Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.
Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду
Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.
Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.
Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.
Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)
Обустройство вентиляции в подвале гаража проводим в два этапа.
Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.
Этап #1 — сверление отверстий
Придерживаемся следующей последовательности действий:
- Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
- Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
- На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
- Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
- На крыше гаража повторяем операции пункта 3.
- Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.
На этом наиболее трудоемкая часть работы завершена.
Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор
Этап #2 — монтаж труб и вентилятора
Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

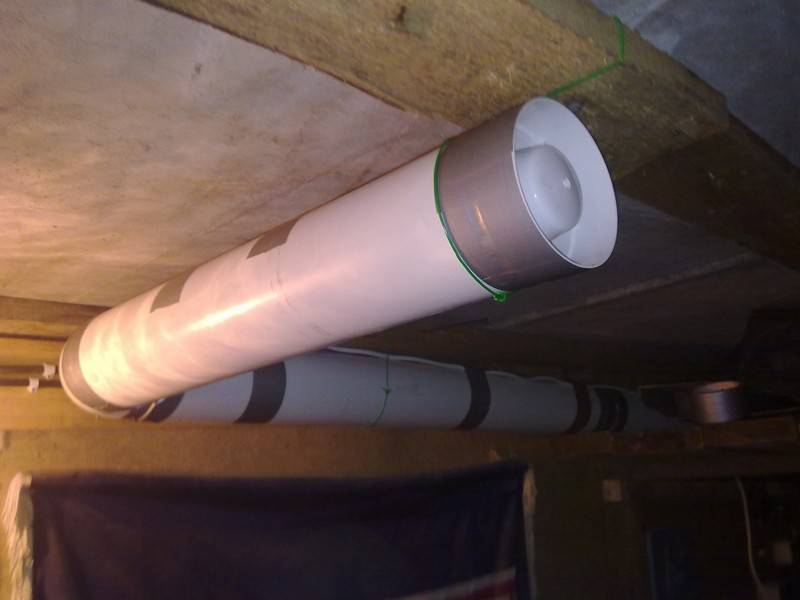

- Закрепляем вентилятор внутри одного из съемных отрезков трубы.
- Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
- Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
- Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
- Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
- Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.
Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.
Для чего вообще нужна вентиляция гаража
Уверенность, а скорее, даже заблуждение многих автовладельцев в том, что в проветривании данное помещение не нуждается, запросто опровергают последствия неимения такого рода системы.
- В помещении образуется токсичная среда, способная отрицательно повлиять на здоровье владельца. Если вентиляционной системы не будет, то в гараже сформируется атмосфера, провоцирующая вялое состояние, мигрени или даже интоксикацию. Даже если вы не будете ощущать испарения от сжигания топлива, то есть концентрация их будет незначительной, в дальнейшем токсины будут накапливаться и обязательно дадут о себе знать.
- Сырость разрушающе воздействует на металлические элементы транспортного средства, а также на электронное оборудование. Более того, избыток влаги может навредить не только автомобилю, но и стенам, опорам из дерева и иным конструктивным элементам (на их поверхностях появится грибок).
Если вы оборудуете даже самую простую вентиляционную систему, то сумеете предотвратить все эти негативные последствия. Тем более что в соответствии со СНиПом 21-02-99 все постройки хозяйственного назначения обязательно должны оснащаться такими коммуникационными системами наравне с жилыми помещениями.
Если же ознакомиться с европейскими требованиями, то в соответствии с ними периодичность полного воздухообмена в гараже должна составлять не менее 6-10 раз за день. Также заметим, что вентиляцию, способную обдувать автомобиль и обеспечивать воздухообмен, необходимо устанавливать как в традиционные одноэтажные, так и в двухэтажные гаражные пристройки. Во втором случае речь идет об объектах с мастерской, расположенной сверху. Еще сюда относятся гаражи с смотровыми ямами. Словом, все помещения, находящиеся в гараже, должны проветриваться одинаково хорошо.
Помимо того, в обязательном порядке должна присутствовать автономная вентиляция погреба (при наличии такового), ведь если погреб изолирован, то циркуляция воздушных масс в нем не будет достаточной, чтобы устранять избыток влажности и сопутствующие ароматы.
Способы вентиляции в гараже с погребом
Схема интенсивной вентиляции.
Главным условием эффективного устранения негативного влияния сырости является грамотная схема вентиляции гаража и подвала, которая бывает приточной, вытяжной, приточно-вытяжной (принудительной, естественной). Приточная – хороший вариант для обеспечения поступления свежего воздуха в погреб (закрытое помещение), вытяжная хорошо очищает загрязненный воздух. Тем не менее, оптимальная схема для гаража с погребом – комбинированная приточно-вытяжная вентиляция, которую выполняют двумя способами:
Естественная вентиляция погреба – дешевый и самый простой вариант обустройства помещения, при котором нужно установить 2 трубы: приточную и вытяжную. Принцип ее функционирования основан на разнице температур в помещении и на улице. Однако такая вентиляция не работает летом, когда температура на улице и в погребе уравнивается, а зимой происходят сбои в работе системы из-за закупорки вытяжки инеем. Поэтому естественная хорошо подходит для небольшого гаража при условии систематического ухода за трубами зимой (очистка от снега) и дополнительного утепления труб перед наступлением холодов. Для облегчения ухода за воздуховодами можно использовать компромиссный вариант – поставить съемную выходную часть трубопровода.
Схема принудительной вентиляции.
Принудительная – хорошее решение, чтобы микроклимат закрытого помещения максимально приблизить к естественным условиям. Принцип работы основывается на создании принудительного потока воздуха с помощью специальных устройств. Организация воздухообмена может осуществляться по принципу естественной вентиляции, то есть с установкой двух труб, но подойдет и одна труба с двумя створками.
Единственный плюс естественной – низкая стоимость. Однако такой способ вентиляции в погребе не подойдет для больших гаражей, рассчитанных на хранение микроавтобуса, грузовика и другого габаритного транспорта. Именно поэтому приточная – наиболее эффективный способ удаления токсичных примесей и влаги, а для экономии бюджета можно использовать комбинированный способ: и метод естественного вентилирования, и вентиляторы.
Какая бывает?
Независимо от того, с каким гаражом приходится иметь дело, существует 3 способа устройства вентиляции. Они отличаются технологией монтажа и эффективностью, поэтому вам остается выбрать наиболее подходящий, чтобы извлечь из решения максимально возможный КПД.
Естественная
Самый дешевый и распространенный вариант, при котором разница между температурами внутри и снаружи помещения обеспечивает идеальный воздухообмен через 2 вентиляционных отверстия. Изготавливается из канализационных труб и доступна для устройства даже новичку.
Через вытяжное наполненный вредными веществами воздух выходит наружу — через притяжное поступает уже чистая воздушная масса.
- дешево и сердито;
- простейший монтаж;
- нет зависимости от электроснабжения.
- летом ухудшается воздухообмен;
- необходимо регулярно очищать воздухообменники;
- при резких перепадах давления наблюдаются неприятные сквозняки.
Принудительная
Устройство механического типа, которое позволяет добиться всегда комфортной температуры в любое время года. Состоит, как правило, из:
- фильтра;
- вентилятора;
- калорифера.

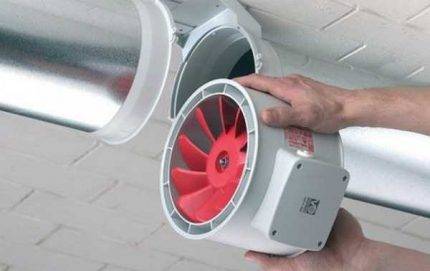

В воздуховод монтируется вентилятор — лучше выбирать осевые либо канальные варианты. Он удаляет грязный воздух из помещения. Чистый воздух обрабатывается фильтром и подогревается электрокалорифером — и только затем уже поступает непосредственно в гараж.
- не только очищает, но и нагревает воздух, позволяя сэкономить на частичном обогреве помещения;
- стабильная работа системы.
- требует сложных расчетов для обеспечения оптимального воздухообмена;
- в расходы на обслуживание включаются расходы за электричество;
- монтаж далеко не всегда оказывается доступным.
Комбинированная
Отличается от естественной включением в систему дополнительного элемента — электровентилятора, удаляющего отработанный воздух.
Электровентилятор на вытяжном отверстии выгоняет грязный воздух из помещения. В остальном — все аналогично системе естественной вентиляции.
- нет зависимости от температуры снаружи помещения;
- достаточно дешевый способ нормализации воздухообмена.
- нет подогрева воздушного потока;
- каналы быстро загрязняются и требуют скрупулезной чистки.
Приточная
Отличается от естественной наличием только одного канала, через который воздух и поступает внутрь. По сути, такой тип вентиляции позволяет обновлять воздух в гараже, постоянно «подбрасывая» свежую его порцию.
Устройства вентиляции в погребе
Устройство вентиляции погреба зависит о самого принципа работы всей системы.Принцип работы вентиляции погреба заключается в постоянной смене воздуха в помещении.
Вентиляция поддерживает определенную влажность и температуру в помещении погреба. Как обустроить погреб вентиляция полностью зависит от его величины, и что вы храните. Вентиляция погреб должна полностью выполнять свою функцию.
Погреб вентиляция погреба
Изменение климатических условий и влажности может быть связано с рядом причин:
- Разложение находящихся продуктов, стен погреба, элементов конструкции и т. д.;
- Нарушение обмена воздуха. Недостаточное количество свежего воздуха в погребе;
- Периодическое посещение погреба людьми, при котором нарушается обмен воздуха в средах.
Количество воздухообмена в погребе можно рассчитать и на основе таких расчетов: выбрать сечения каналов притока и оттока воздуха, что упростит задачу. Но придерживаться таких расчетов не следует только потому, что беря за основу необходимую кратность воздухообмена, не учитываются два важных фактора, это климатические условия и влажность воздуха в том или ином регионе.
Рассчитать и создать автоматизированную систему, которая будет сохранять оптимальные параметры температуры и влажности возможно, но это будет требовать больших затрат и времени. В таком случае лучше всего приобрести холодильник большой ёмкости, так можно сэкономить деньги и получить нужный климат.
Приточно-вытяжное вентилирование справится не хуже автоматики, если погреб посещать через определенное количество времени.
Как обустроена приточно-вытяжная вентиляция погреба
Вентиляция погреба своими руками является самым дешевым вариантом выполнения работы. Вентиляция погреба в таком варианте не может быть эффективна в большом помещении.
Здесь просто не сможет произойти полная замена воздуха в летнее время. Но зато вентиляция погребов не большого размера и если вам не потребуется создавать микроклимат, целиком может и устроить потребителя.
Погреба вентиляция приточно вытяжная
Итак:
- Дееспособность вентиляции зависит от разницы давления воздуха по высоте. Представьте обычный дымоход, чем больше его длина, тем больше тяга.
Так и в погребе, если он находится в подвальном помещении, то вентиляция обязательна, и выводить отдельную трубу придется. Лучше всего заранее предусмотреть устройство вытяжки. Если же возможности нет, то потребуется создание специальных углублений. - Если здание погреба находится отдельно от помещений (см. Погреб землянка: удобное овощехранилище), то вытяжной канал не обязательно делать высоким.
Вполне хватит разницы от 1,6 до 2 метров между началом входного канала и концом вытяжного. Чем больше разница, тем лучше воздухообмен, но нужно помнить о том, что при хорошем воздухообмене в холодные ночи заготовки можно подпортить.
Правильно подбираем трубы для вентиляции погреба
Добиваться полной герметичности не стоит, такую заслонку можно сконструировать самостоятельно. Для того чтобы защитить погреб от грызунов следует установить металлическую сетку на входе приточный воздуховод.
Как работает такая система
За счет разницы давления в помещении и окружающей среды, постоянно происходит воздухообмен. Поскольку теплый воздух поднимается вверх, отвод его происходит за счет давления возникшего в трубе отвода.Итак:
- За счет разрежения воздуха свежий и чистый воздух поступает по приточному каналу, это осуществляется из-за обмена воздуха по направлению к вытяжному каналу. Чем больше дистанция, которую проходит воздух до удаления, тем лучше теплообмен и стабильность температуры в помещении.
- Достичь хорошей терморегуляции можно разместив каналы ввода и вывода воздуха как можно дальше, так воздух пройдет максимальное расстояние до того как воздух удалится. Для того чтобы не замерзли овощи, которые лежат внизу нижняя точка приточного канала должна быть расположена близко к полу 45-50 см. будет достаточно, для того чтобы продукты не замерзли и не испортились.
https://youtube.com/watch?v=6mInDEJmkrs
Комбинированная система вентиляции
Система вентиляции в погребе может делаться и в таком варианте. Такой вид является усовершенствованием предыдущей системы.Итак:
- Чаще всего используется в вентиляции гаража и подвала под ним. Такой вид вентиляции лучше, потому что он круглогодичный и не зависит от перепадов температур.
- Вытяжка происходит вследствие разницы давления, которое подымается механическим способом.
- В трубу вытяжки помещают вентилятор, с помощью которого происходит быстрое удаление отработанного воздуха. Также такой вентилятор способствует притоку свежего и чистого воздуха.
Проекты
Существует несколько вариантов оборудования подвала в гараже. Если говорить о глубине закладки, погреб может быть полузаглубленным (глубина – до 1,5 метров) или заглубленным (до 3 метров). Последний вариант отличается тем, что показатели влажности и температуры в нем всегда располагаются на одинаковом уровне, независимо от времени года. За счет данного качества в помещении можно хранить консервацию без опаски.
Устройство полузаглубленных погребов считается вынужденной мерой. Как правило, к такому варианту прибегают, если грунт не дает возможности создать более глубокое углубление или грунтовые воды располагаются слишком близко при высокой точке промерзания без возможности качественной гидроизоляции. В практике иногда встречаются наземные вариации погребов, но в гаражном помещении такое сооружение создать не получится.
Заглубленные погреба под гаражом будут надежными, если фундаментальная часть располагается выше, чем на 70 см от любого водяного источника. В таком случае можно даже создать погреб, который будет больше площади гаража. Специалисты советуют заранее разработать проект, произвести все расчеты.
Виды
Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.
Естественная приточная вентиляция
Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.
Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.
При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.
Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.
Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.
Естественная вытяжная вентиляция
Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.
- Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
- Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.
Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.
Принудительная
Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:
- Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
- Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
- Архитектура дома не предусматривает высоких вентиляционных труб;
- В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.
Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.
Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.
Приточно вытяжная вентиляция с рекуперацией тепла
Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

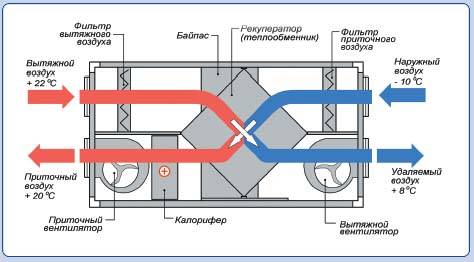

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.
В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.
Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.
Плюсы и минусы разных типов вентилирования
При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.
1. Канал необходим для удаления влаги, запаха и ядовитых соединений.
2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.
3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:
- положительная сторона – это дешевизна вытяжки и относительная простота установки;
- недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.
Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.
4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.
Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.
В каких случаях можно обойтись одной трубой и определение диаметра
В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.
- В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
- Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
- По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
- Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.
Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.
- Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
- Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
- вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.
Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.
Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами
Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.
- Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
- Чем меньше изгибов и поворотов, тем лучше будет проветривание.
- Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.
Вид | Установка | Нюансы |
Вытяжная | Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор. | 1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного. 3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления. 4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран. |
Приточная | Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов. |
Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.
Виды вентилирования
Вентиляция в яме организовывается по тем же законам аэродинамики, что и во всех других случаях. В соответствии с этим она может быть естественной и механической (принудительной).
Наиболее часто используется естественный способ воздухообмена, так как он наиболее приемлем по соотношению цена-качество. Циркуляция происходит благодаря разнице в давлении холодного и теплого воздушных потоков, когда свежий приток вытесняет теплый отработанный воздух. Чем больше разница в давлении, тем сильнее тяга и соответственно циркуляция происходит интенсивнее.
В летнее время вентиляция погреба ухудшается из-за незначительной разницы температур внешнего и внутреннего воздуха. в данном случае следует предусмотреть систему с принудительным побуждением движения воздушных масс.
Для смотровой ямы в гараже устанавливается естественное вентилирование и этого достаточно для просушки небольшого отсека.
Принудительная вентсистема устанавливается реже. Предполагает использование механических средств побуждения. Размещаются небольшие вентиляторы (часто осевые) внутри вентиляционного проема перед вытяжной или приточной трубой. Для этого требуется подведение электрического питания. Могут оснащаться таймерами для самостоятельного включения, выключения.
Принудительной вентсистемой может оборудоваться овощное хранилище, если в этом есть необходимость. Смотровую яму нецелесообразно оснащать механическим вентилированием, если для этого нет причин.
Популярным способом проветривания является комбинированная система, при которой механикой оснащается вытяжка гаража или погреба, а приток при этом функционирует естественно. Вентилятор, вытягивая отработанный воздух, создает зону разреженного давления и свежий поток проникает внутрь помещения гораздо быстрее.
Устройство естественной вентиляции в гараже
Естественная вентиляция железного гаража своими руками – это просто и недорого
Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:
надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения
Особое внимание смотровой яме;
объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:
Средние показатели воздухообмена естественной вентиляции:
- для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
- частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.
На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.
Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.
Естественная вентиляция в гараже, как сделать правильно:
- вытяжки располагаем по диагонали, на противоположных стенах гаража;
- нижнее отверстие должно быть выше поверхности пола на 25 см;
- верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
- старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
- если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.
для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно;
вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы
Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний;
важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража.
Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.
Вентиляция смотровой ямы
Схема установки труб в подвале
Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:
- приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
- вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).
По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

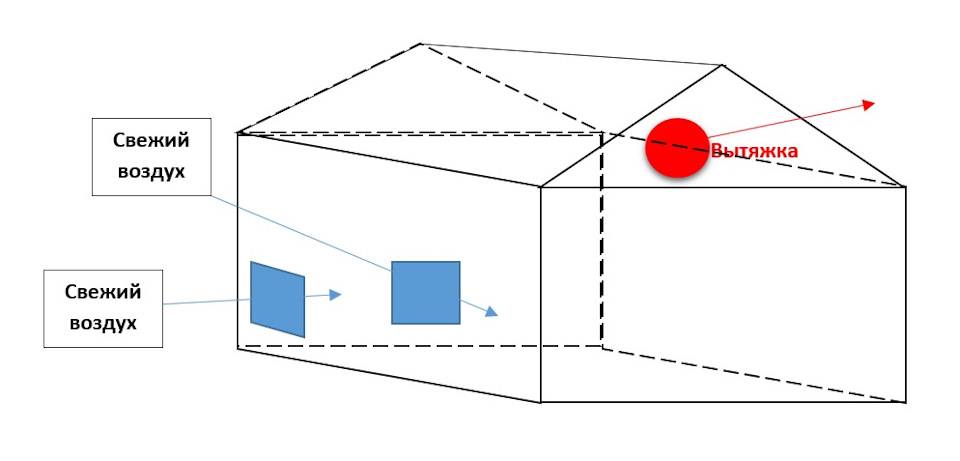

Вариант простейшей естественной вытяжки в металлическом гараже
Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:
- определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;

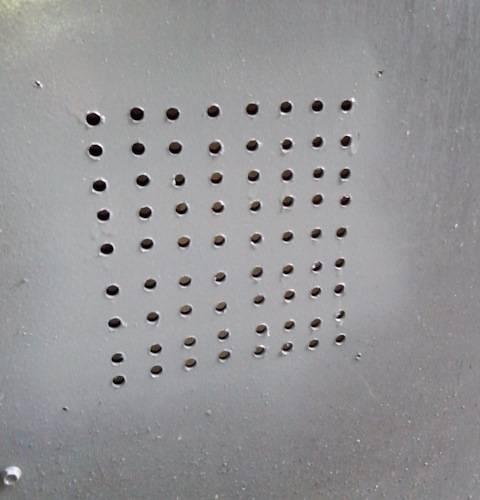

- дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
- красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;

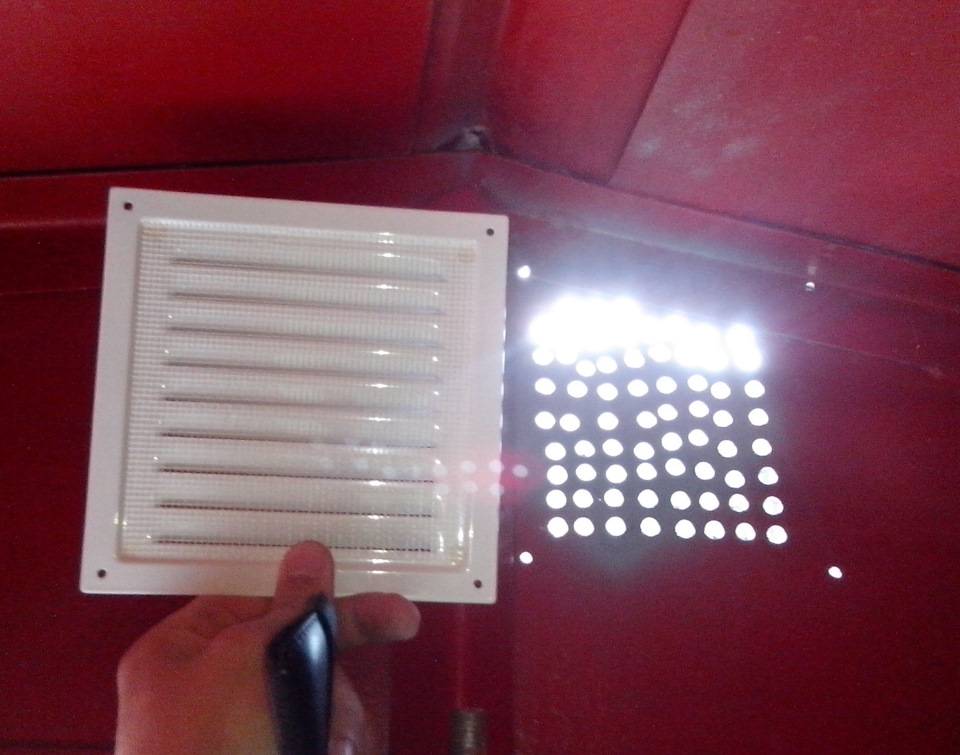

- теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
- решетки крепим на обычные болты с гайками.
На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.
Как быстро проветрить гараж при ремонтных работах
Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:
можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу
Важно соблюдать герметичность соединения шланга и выхлопной трубы;
при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см.
Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.
https://youtube.com/watch?v=8JboxAB_muo
