Правильная принудительная вентиляция погреба подвала своими руками: схема, видео

Нормы вентиляции подвала многоквартирного дома (погреба)

Подвальное помещение в обязательном порядке нуждается в обустройстве естественного или искусственного воздухообмена. В противном случае скапливается сырость, что приводит к формированию плесени и грибка на стенах здания. Это оказывает неблагоприятное влияние на здоровье жильцов.

Дефицит притока свежего воздуха и оттока влажного неизменно приводит к накапливанию конденсата.

На уровень влажности также могут повлиять следующие факторы:

  • низкий уровень изоляции от попадания влаги или ее полное отсутствие;
  • частные дожди и неблагоприятные погодные условия в виде сырости, снегопадов и других;
  • старая постройка, на стенах которой есть трещины – через них попадает жидкость внутрь;
  • на стенах конденсируются пары, что вызвано постоянными перепадами температуры.

При неправильном обустройстве системы вентиляции все жители страдают. При этом возможно возникновение таких неблагоприятных явлений:

  • духота – воздух в подвальном помещении становится тяжелым, удушливым, спертым;
  • отделка и половое покрытие потрескаются из-за постоянной влажности и резкой смены температурных режимов;
  • фасад постройки начнет трескаться, что может повлиять на срок ее эксплуатации;
  • если нет дополнительного покрытия, на первом этаже пол начнет отставать и трескаться;
  • продукты в погребе будут быстро отсыревать и портиться;
  • из-за процессов гниения воздух застаивается, что приводит к распространению неприятных запахов в помещении.

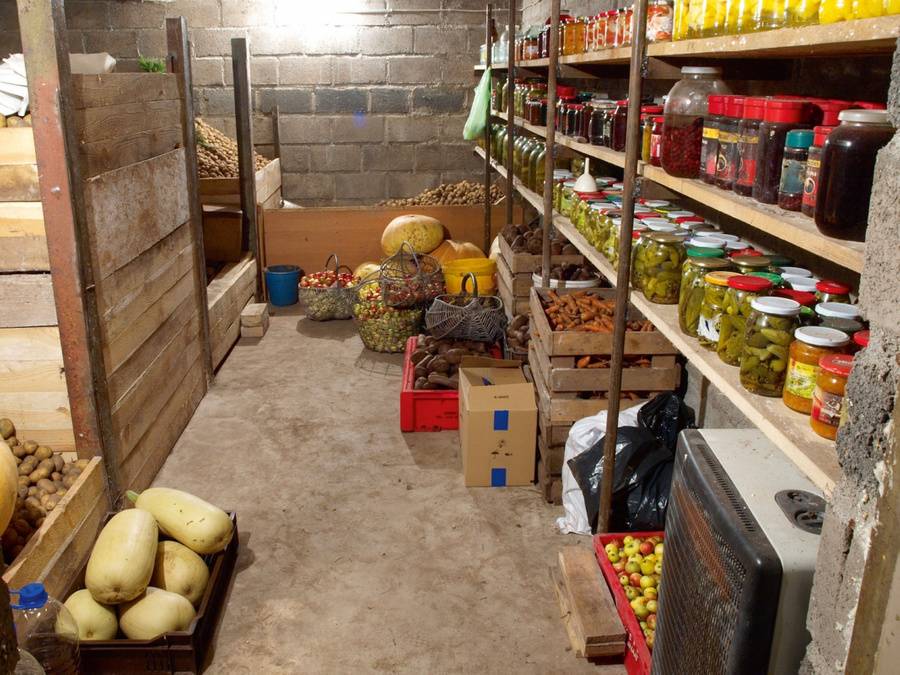

Погреб принято обустраивать таким образом, чтобы помещение контактировало с внешней стеной жилого сооружения.

Исходя из перечисленных выше факторов, становится понятной необходимость обустройства вентиляции подвального помещения. Это требуется в обязательном порядке в соответствии с нормами гигиены

Особенно это важно для небольших построек, где требуется периодически освежать воздух

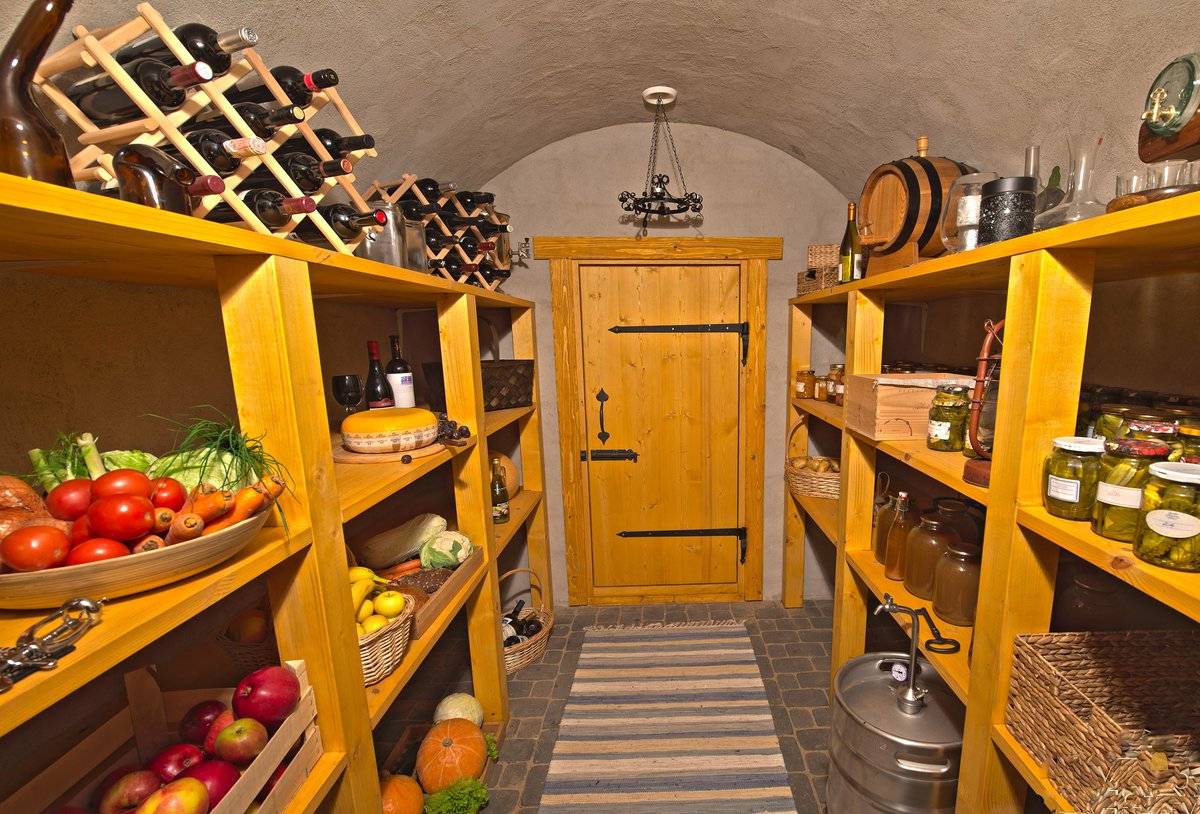

Эффективный воздухообмен позволит не только хранить продукты значительно дольше, но и исключит опасность образования плесени и грибка.

Создание вентиляционной системы в погребе

Наиболее популярной схемой считается естественная вентиляция погреба в гараже: для ее внедрения достаточно установить трубы, которые используются для притока воздуха и вытяжки. Конструкция работает за счет разницы в атмосферных температурных режимах, однако при ее обустройстве нужно помнить о сложностях:

  • Летом разница температур практически исчезает, и движение воздушного потока прекращается.
  • Зимой вытяжную трубу может забить наледью и снегом, поэтому ее требуется прогревать.

Более эффективным вариантом является принудительная система: в ней передвижение воздуха осуществляется с помощью вентилятора и пары труб. Перед тем как сделать вентиляцию в погребе под гаражом, следует выполнить расчет мощности оборудования, которое потребуется приобрести: для этого нужно определить площадь гаража и параметры подвального помещения.

Устройство естественной вентиляции в гараже

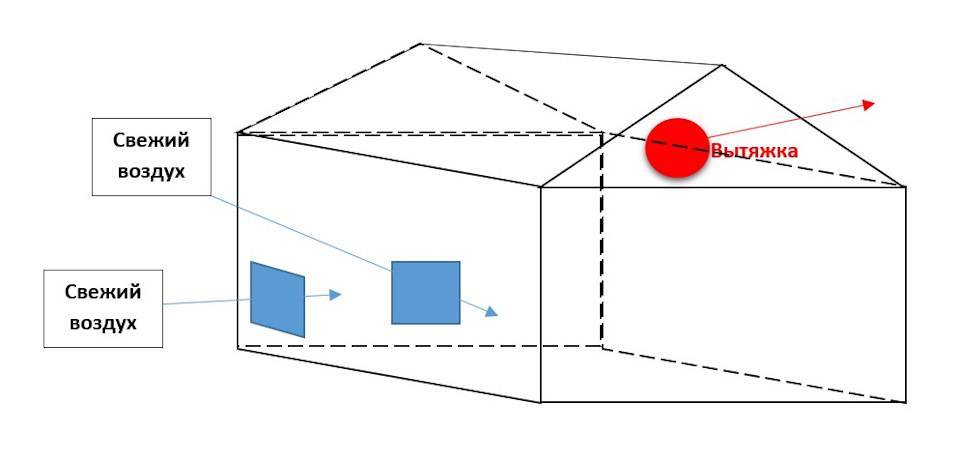

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

  • для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
  • частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

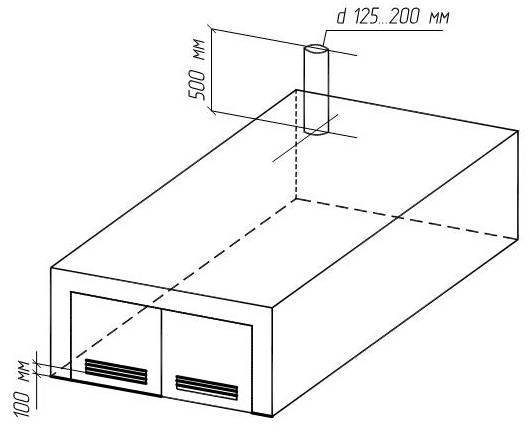

Естественная вентиляция в гараже, как сделать правильно:

  • вытяжки располагаем по диагонали, на противоположных стенах гаража;
  • нижнее отверстие должно быть выше поверхности пола на 25 см;
  • верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
  • старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
  • если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

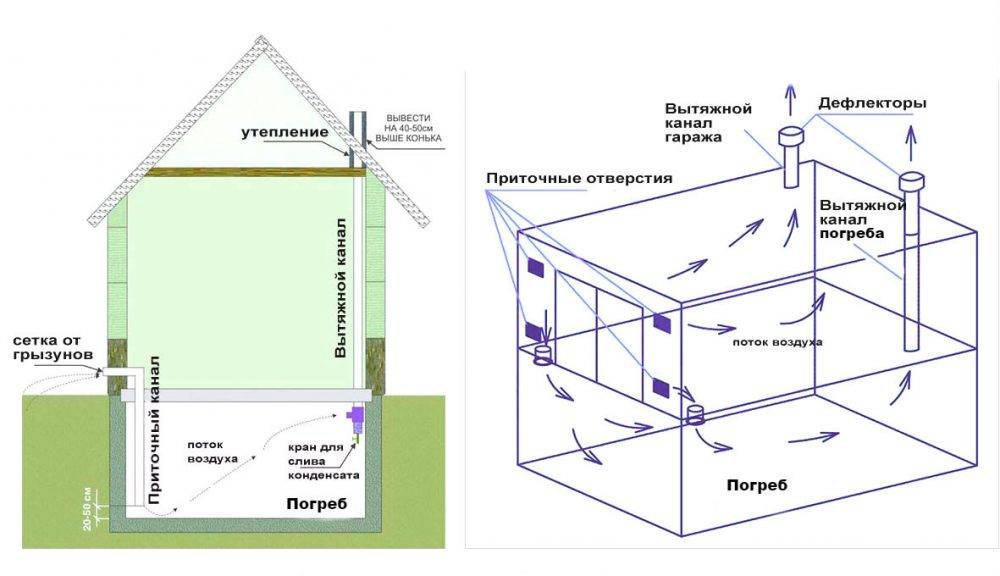

Схема установки труб в подвале

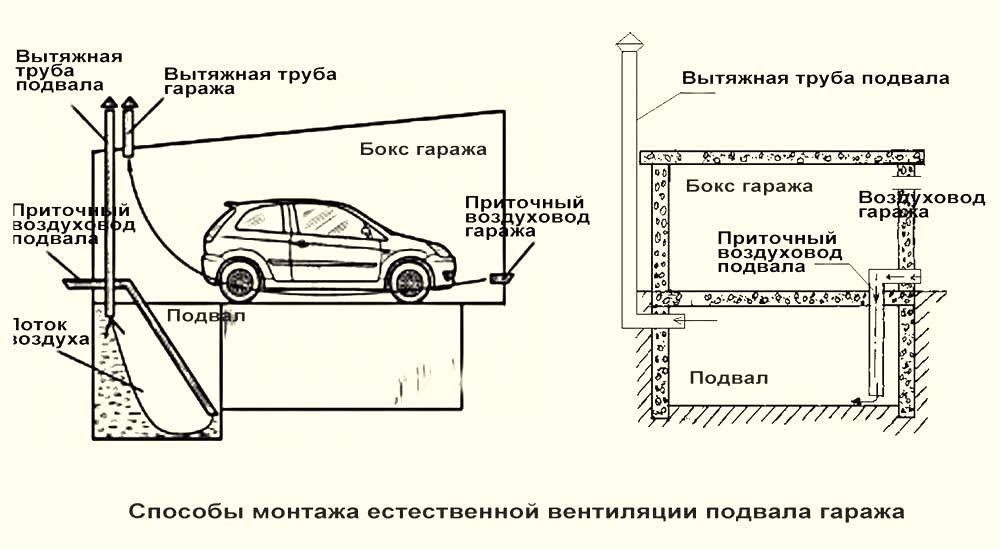

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

  • приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
  • вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

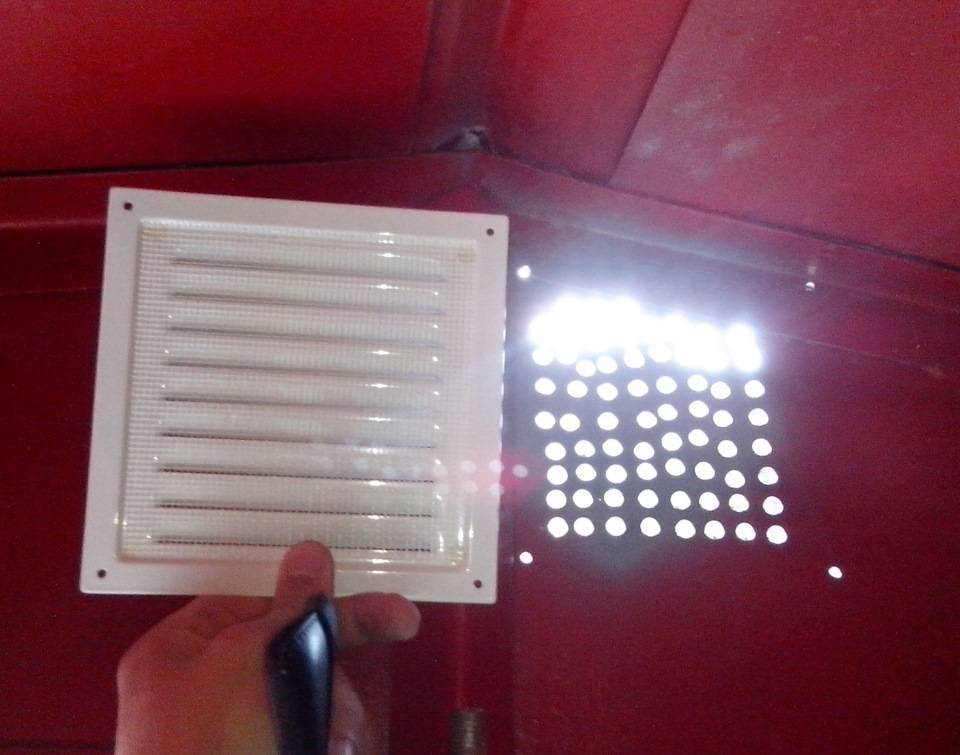

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

  • определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
  • дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
  • красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
  • теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
  • решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

  • Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
  • Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

  • Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
  • Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
  • Архитектура дома не предусматривает высоких вентиляционных труб;
  • В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

  • поливинилхлорида;
  • жести;
  • асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

  1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
  2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
  3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
  4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
  5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

  • вентилятор;
  • печной или кондиционирующий нагревательный блок;
  • воздуховод;
  • воздухораспределитель с диффузорным корпусом;
  • вентиляционный тройник.



Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Схемы

Схем, по которым выполняется обустройство вентилирования подвала, три:

  1. стандартная система с одной трубой для вытяжки воздуха;
  2. установку двух труб — для отвода и поступления воздуха;
  3. принудительная аэрация.

Выбирают одну из схем в зависимости от типа подвального помещения, его расположения.

В яме

Для небольших погребов с отдельным выходом на поверхность вентиляция делается из одной трубы, которая позволяет устроить циркуляцию так, как это необходимо. Температура воздуха в погребе всегда плюсовая, даже зимой.

Более тёплые слои поднимаются вверх, по вытяжной трубе уходят наружу. На их место приходят холодные воздушные массы, поступающие через приточные клапаны в двери или люке, а затем, по законам физики, опускаются вниз, к полу. По мере прогревания воздух снова прогревается, устремляется вверх, и цикл повторяется.

Для подвала площадью не более 10 кв. м берут трубу не менее 16 см в диаметре, делают её двухканальной.

Совет
Для эффективной циркуляции воздуха вентиляционный канал устанавливают на противоположной от входа стене, а воздушная среда в подвале полностью обновляется.

В гараже

Гараж нуждается в вентиляции так же, как любое помещение. Правильно организованная аэрация выводит из помещения вредные выхлопные газы, токсичные испарения, препятствует образованию конденсата на стенах и в смотровой яме. Автомобиль своевременно просушивается, металлические поверхности защищены от ржавчины.

Способы устройства вентиляции в гаражном помещении:

  • Естественная вентиляция. Перфоратором вырезаются отверстия в стене: одно для поступления свежего воздуха на расстоянии 10–15 см от пола. Другое — для вывода отработанного воздуха в 10 см от потолка на противоположной стороне. Заводится за крышу минимум на полметра.

    В проёмы вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб прикрываются решётками для защиты от грызунов и мусора.

  • Принудительная вентиляция. Поступают по принципу естественной, но с установкой вентиляторов в проёмы. Такая система эффективнее, но дороже. Для подземных гаражей способ — единственно возможный.
  • Комбинированный способ, когда совмещают принудительную вентиляцию с естественной. Воздух подаётся приточной трубой, а отвод осуществляется вентилятором.

В яме гаража

Вентиляция в гаражном подвале выполняет непрерывную подачу свежего воздуха, выводит неприятные запахи, влагу и испарения, предупреждает появление конденсата, что препятствует порче техники.

Воздухообмен обеспечивается естественным и принудительным типом вентиляции. Оба способа имеют свои достоинства и недостатки:

  • Первая проста в установке, не требует больших расходов, но недостаточно эффективна, если помещение слишком большое.
  • Вторая более надёжная, но требует покупки вентилятора.

Правила обустройства естественной вентиляции:

  1. Трубы проводят в противоположных углах. Вытяжную трубу выводят сквозь пол и крышу гаража или вдоль любой стены протяжённостью не менее 3 метров. При этом край трубы находится на метр выше уровня гаража, дополнена дефлектором для улучшения тяги.
  2. Край входной трубы размещают на 35–55 см выше уровня пола подвала и на расстоянии не менее 2 метров от пола к потолку.

Предлагаем к просмотру видео о вентиляционной системе в яме гаража:

В частном доме

Обустраивая вентиляцию подвала, находящегося в доме, учитывают площадь помещения. Для небольшого пространства с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.

Если в погребе нет отдельного входа, обеспечивают воздухообмен двумя трубами в противоположных углах. Они выводятся следующими способами:

  1. Вытяжную шахту проводят с наружной стороны здания, длина составляет 2 м от заборного отверстия. Край приточной трубы размещается на уровне цоколя.
  2. Если другие постройки мешают выводу, воздуховод прокладывается сквозь крышу, при этом край вытяжки находится выше конька.

Заключительная часть

Какой должна быть вентиляция в погребе? Для начала следует разобраться с целью использования помещения, то есть что в нем будет храниться.

Для погреба, как и для других помещений, существует целый ряд требований, предъявляемых к качеству воздуха. При наличии сделанной правильно системы вентилирования, можно сохранить урожай, а так же переоборудовать хранилище в развлекательный комплекс.

Выбор системы вентилирования будет зависеть от места локации погреба: если помещение маленькое, и хранение продукции будет проходить в условиях дачи, то устанавливать мощную систему вентилирования нет смысла, а вот для большой площади необходимо оборудовать принудительную конструкцию, которая выполняет свою работу в автоматическом режиме.

Когда габариты подвала больше целесообразно использовать приточно-вытяжную систему. Любые системы проветривания подвалов отличаются простотой монтажа. Естественная система вентилирования обладает одним существенным минусом: работает в зависимости от погодных условий.

Более надежный вариант проветривания – это принудительная система. Работа по монтажу отличается только установкой вентиляторов в одну трубу или в обе сразу. Вентиляторы разжижают воздух внутри вытяжной трубы. Домашний погреб для хранения овощей нуждается в поддержании микроклимата на определенном уровне. Чрезмерная влажность приводит к образованию плесени, развитию грибка и загниванию продуктов.

Вентиляторы после монтажа, регулируются двумя методами автоматическим и ручным. В первом случае вентиляциями управляют при помощи электричества, а во втором — самостоятельно включают и выключают вентиляторы.

Проверить, что вентиляция был установлена и сконструирована правильно, можно при помощи горящей спички. Этот же метод, помогает определить с какой именно трубой проблемы. Каждому погребу требуется определенное количество воздуха для поддержания оптимального температурного режима: в винном, температура должна составлять 10-14 градусов

Вентиляция погреба своими руками — посильная каждому задача,важно лишь соблюдать все нормы и стандарты
