Технология строительства утепленного финского фундамента

Описание технологии строительства

Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:

  1. определение места постройки, выполнение проектных расчетов и разработка графической части;
  2. разметка котлована;
  3. полное удаление плодородного слоя;
  4. разработка траншеи под мелкозаглубленный ленточный фундамент;
  5. устройство дренажного слоя из щебня;
  6. укладка гидроизоляционного слоя;
  7. монтаж армируемой опорной подушки МЗЛФ;
  8. кладка фундаментной ленты из строительных блоков;
  9. внутреннее утепление ленточного фундамента пенополистирольными плитами;
  10. засыпка внутренней части котлована мелкофракционным щебнем и песком;
  11. укладка плит утеплителя пола и армирующей сетки;
  12. монтаж труб теплого пола;
  13. заливка бетона для устройства плиты;
  14. укладка утеплителя отмостки по периметру здания.

На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.

Разметка и земляные работы

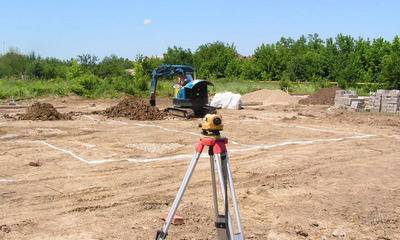

Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.

После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.

Выемка грунта и укладка подушки.

Дренаж, подстилающий слой и монтаж фундаментной ленты

В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.

Далее насыпается подстилающая песчаная подушка и устанавливается опалубка для заливки опорной плиты ленты.

Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.

Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.

Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).

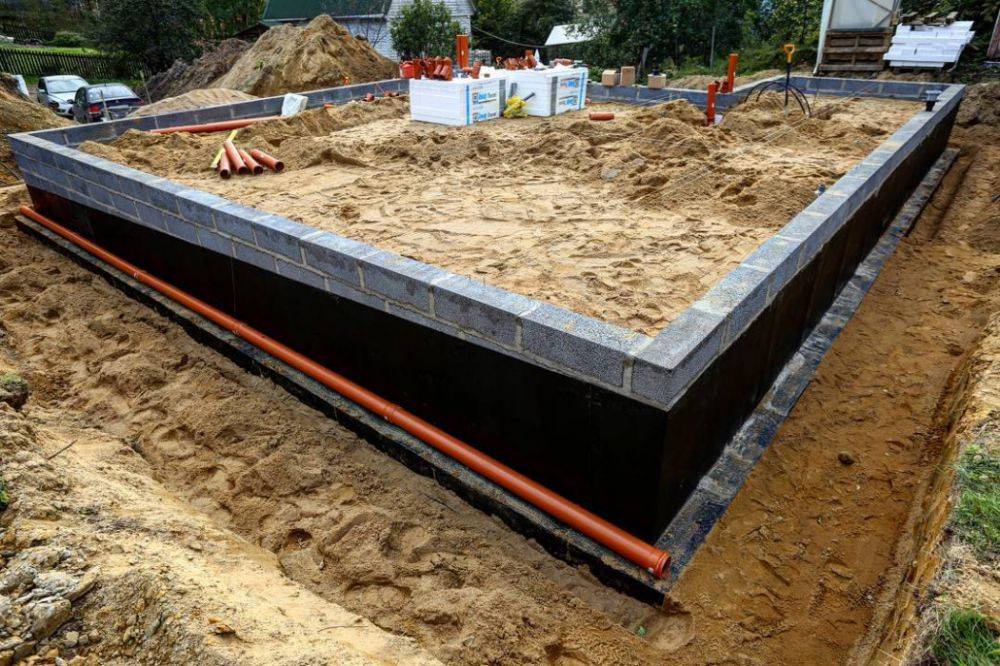

Гидроизоляция.

Засыпка подстилающих слоев и укладка утеплителя

Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.

На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.

На всю площадь котлована уложить плиты утеплителя для создания слоя толщиной 200 или более миллиметров.

Армирование, монтаж труб и заливка бетона

На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).

Поверх сетки смонтировать трубы водяного теплого пола, привязывая их к арматуре.

Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.

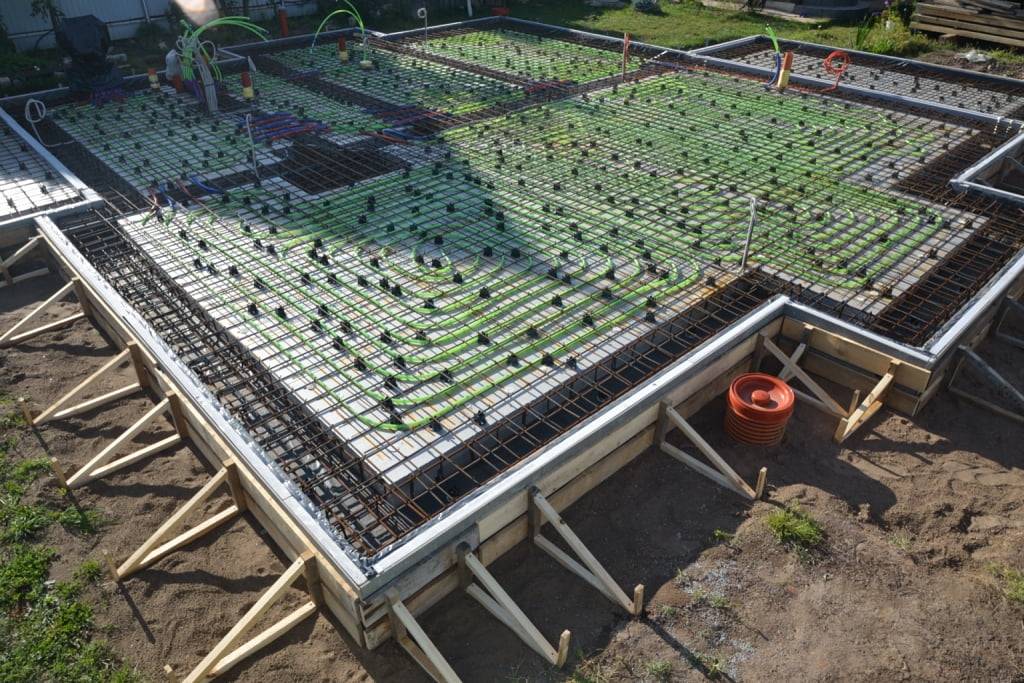

Армирование.

Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.

Заливка бетона.

Устройство теплой отмостки

Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.

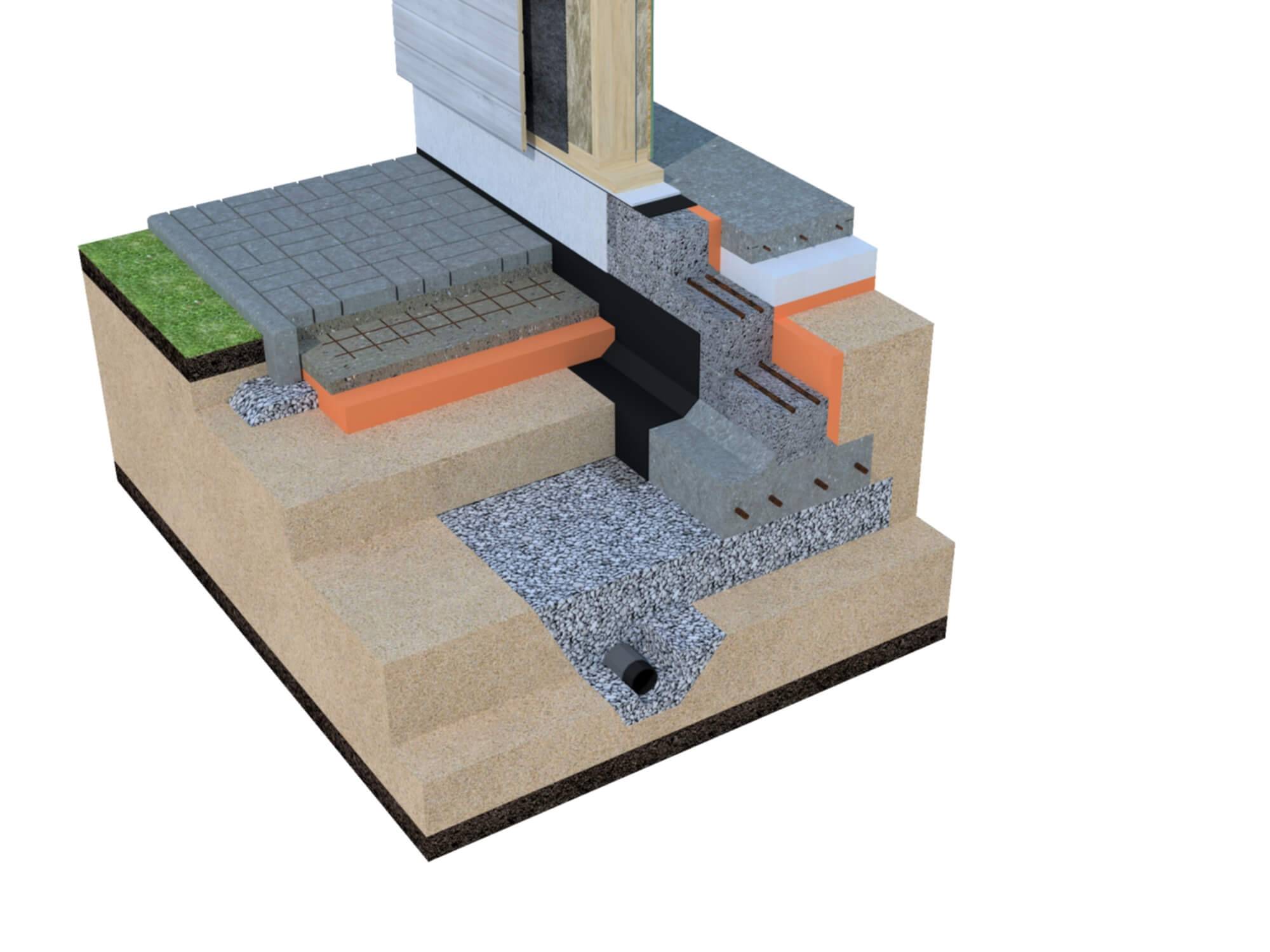

Утепления отмостки.

Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.

Как сделать опалубку под фундамент

Когда место под фундамент полностью размечено и подготовлено, можно смело приступить к сборке опалубки. Лучше всего для неё использовать обзольную доску, так как стоимость её минимальна. Отлично подойдет толщина 25 мм. Впоследствии такую древесину можно использоваться на дрова – для бани или же камина.

Из досок необходимо изготовить специальные щиты, которые в дальнейшем будут соединяться. На выходе должен получиться большой короб, внутри которого будет располагаться будущей фундамент. По ширине длину щита нужно сделать равной ширине фундамента. По длине следует сделать припуск, величина которого составляет 2 – 4 см. Это позволит при помощи гвоздей плотно сколотить короб.

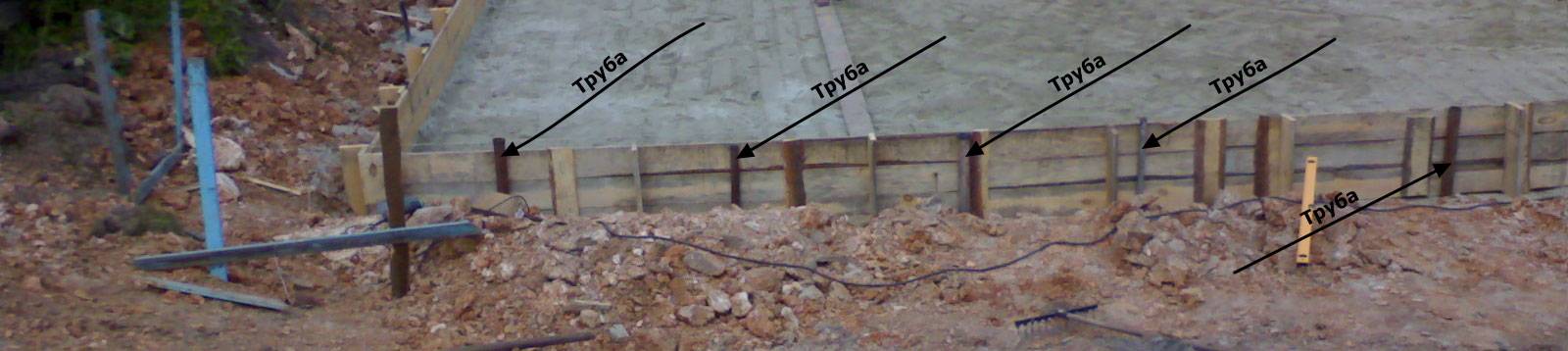

Когда щиты готовы, следует закрепить их к металлическим трубам, забитым с внешней стороны. Это позволит избежать вероятности падения. После завершения данной операции следует выстелить деревянные щиты рубероидом. Длина рулона рубероида обычно составляет 15 м, ширина – 1 м. Чтобы не испытывать затруднений с его резкой, можно распилить ножовкой рулон пополам. (рис. 2)

Изготовление опалубки для фундамента плиты

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

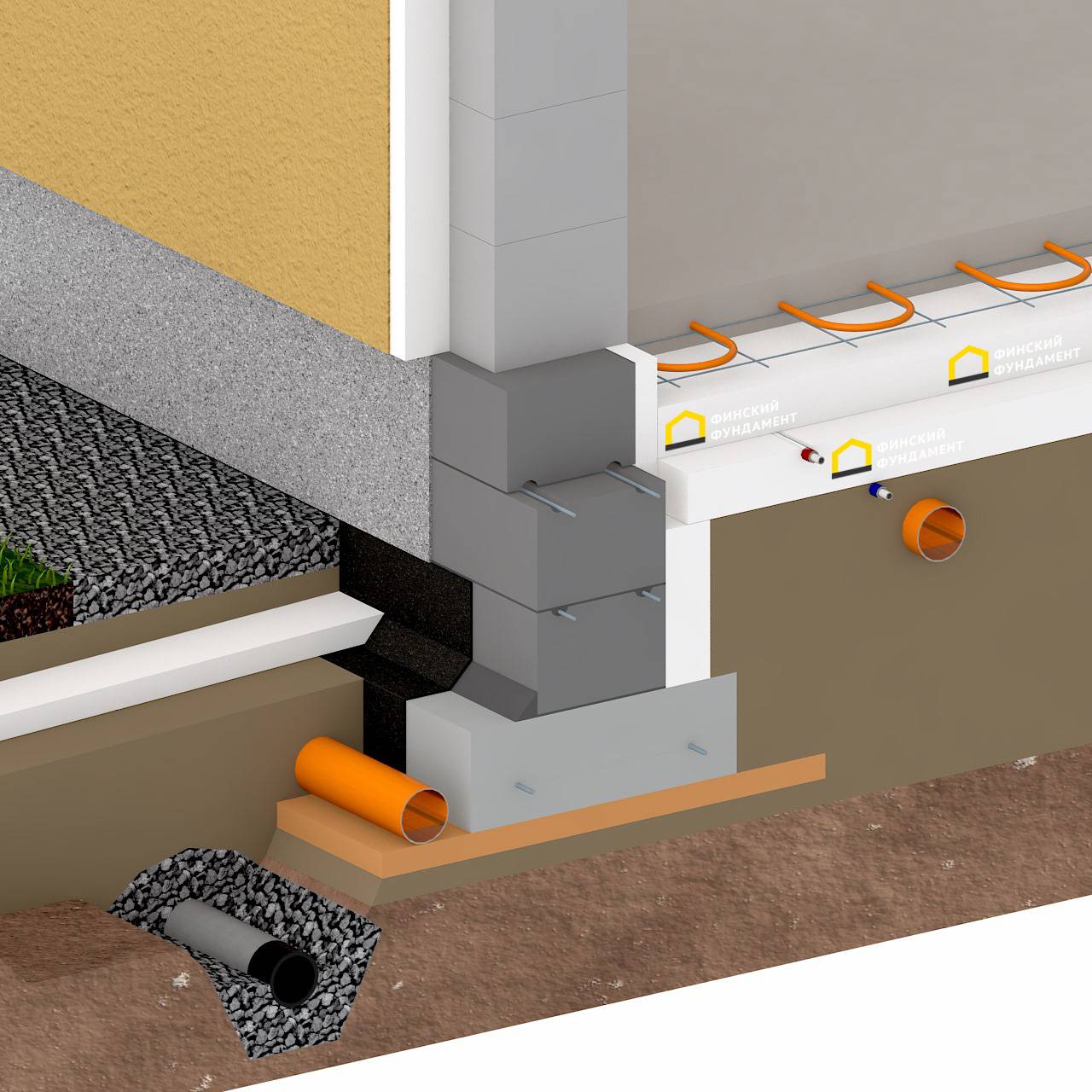

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

  1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
  2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
  3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

  1. Земляные работы – необходимо вырыть траншею;
  2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
  3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

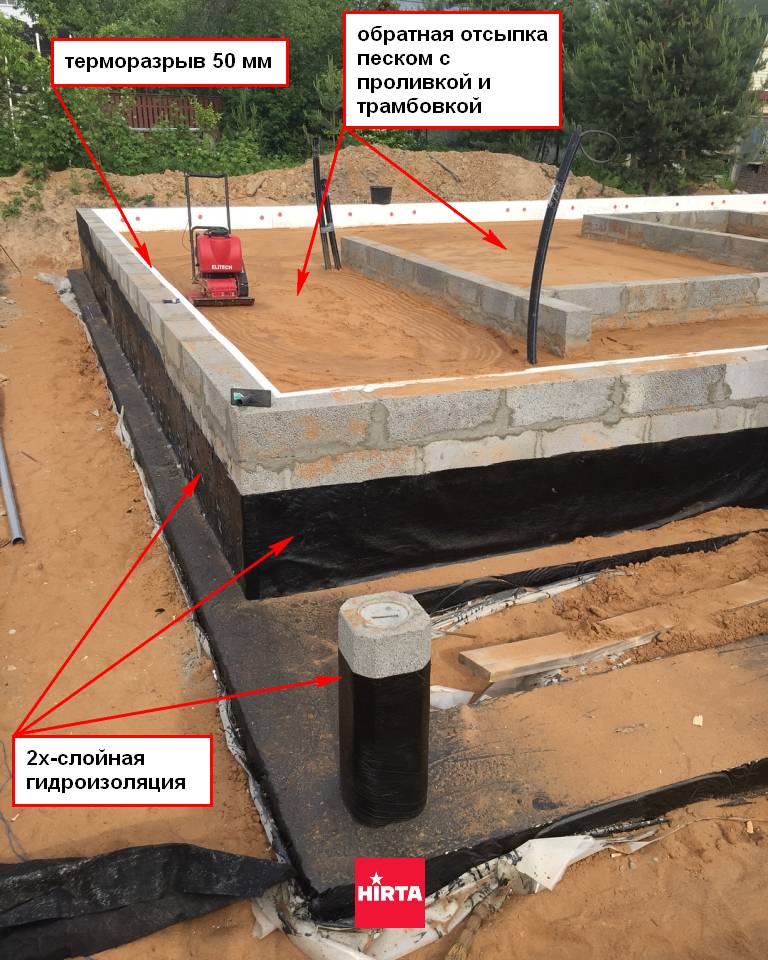

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Расчет материалов для фундамента финская плита

При расчете следует учитывать такие параметры:

  • Уровень грунтовых вод;
  • Общее состояние грунта на застраиваем участке;
  • Температурный и климатический режим;
  • Этажность будущего строения;
  • Точный план расположения стен (для подведения коммуникаций).

Фундамент финская плита выбирают если:

  • Необходимо строительство в кратчайшие сроки;
  • Строительство проводится на сложном рельефе;
  • Наличие высокого уровня грунтовых вод;
  • Застройка будет проводиться на грунте с сильным промерзанием;
  • Необходима долговечная и прочная конструкция основания для дома;
  • Подразумевается установка системы подогрева пола;
  • По проекту требуется создание высокого цоколя здания;
  • Нет возможности рыть глубокий котлован;
  • Нужна высокая энергоэффективность;
  • Нет необходимости обустройства чернового пола.

По завершению работ можно начинать чистовую отделку.

Строительство дома начинается с установки фундамента. Качество его выполнения, устойчивость и прочность будет влиять на срок эксплуатации строения

Важно правильно выбрать тип фундамента для своего дома. Среди множества его типов пользуется популярностью фундамент финская плита

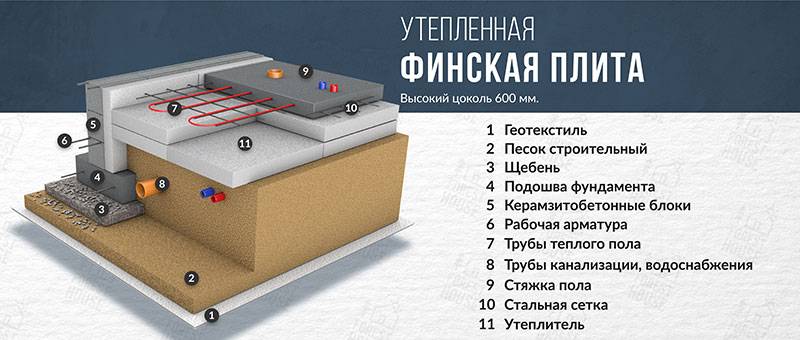

Финская плита была придумана финскими инженерами. Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов.

Финская плита считается разновидностью шведской плиты и имеет некоторые отличия. Она адаптирована к климатическим условиям России и разрабатывалась с учетом индивидуальных потребностей застройщиков данного региона. Данный тип плиты отличается от шведской наличием по периметру дополнительных ребер жесткости, а также особенностями укладки утеплителя.

Финская плита укладывается по всей площади здания, при этом значительно уменьшается давление на грунт. Конструкция является полноценной платформой для дома. Сильно пучинистые грунты, для которых характерно поднятие основания во время замерзания почвы, не страшны для такого фундамента. Благодаря особенностям его возведения нагрузка на него со стороны почв сводится практически к минимуму.

Ребра жесткости позволяют увеличить высоту сечения в местах, где предполагаются большие нагрузки. Расположение ребер жесткости зависит от строения. Например, чем больше будут размеры строения, тем более жесткую конструкцию необходимо сделать.

Если подытожить, что такое финская плита: это тип фундамента, устанавливаемого на различных типах грунта для строительства дома, в котором планируется обустроить систему теплых полов. Данный фундамент может применяться для возведения строения без системы теплых полов. Наружные стены будущего строения опираются на дополнительные ребра жесткости. Сверху плиты укладывается утеплитель, после чего производится стяжка.

Утеплитель защищает тепло пола от рассеивания, так как пол не касается непосредственно плиты. Стяжка производится после того как будет установлена система отопления теплый пол и система канализационных труб. Поэтому такой фундамент рекомендуется производить для строения, где предусмотрена конструкция теплых полов. Таким образом, создается ровный пол с системой обогрева.

Плита имеет относительно небольшую толщину, что позволяет ее применить в местах, где наблюдается высокий уровень грунтовых вод . Однако при возведении фундамента необходимо создать систему дренажа. Чаще всего рекомендуется создавать круговой дренаж и песчаную подушку, при этом данные слои должны быть разделены геотекстилем. Однако с низким уровнем грунтовых вод такой дренаж может не подойти. Так как для установки данного фундамента нет необходимости заготавливать очень глубокий котлован, поэтому все работы по подготовке к заливке данного фундамента сводятся к минимуму.

Сравнение финских плит и «УШП»

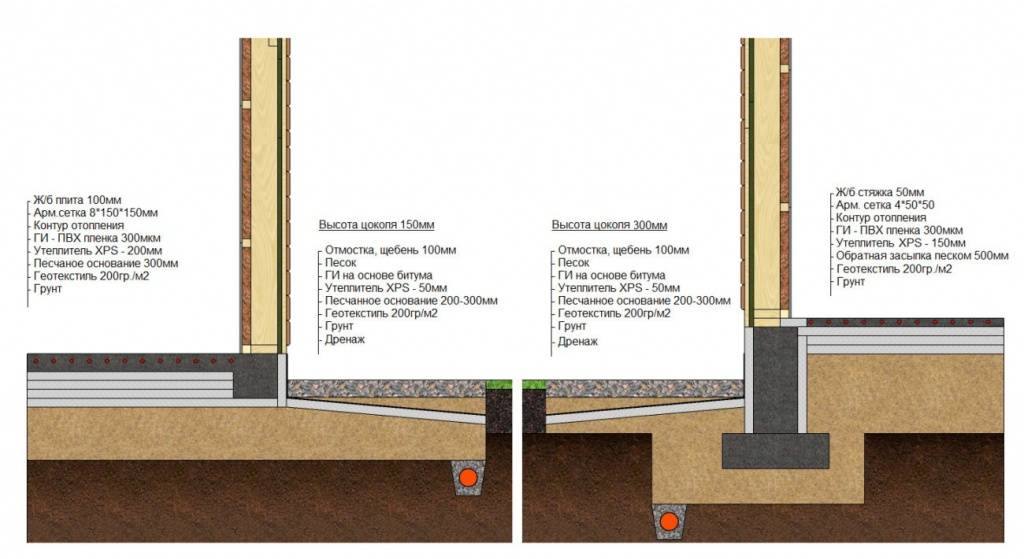

Утепленный финский фундамент часто используют для устранения различных недостатков, которые можно увидеть при использовании «шведских» плит, например, низкого цоколя. Некоторые склонны считать, что наличие невысокого цоколя негативно скажется на здании. Существует некая боязнь, что его заметет снегом. Далее «шведские» плиты достаточно дорогие и требуют повышенного внимания, наличия специального оборудования, техники, а также необходимость в помощи специалистов.

Земляные работы требуются гораздо в большем объеме, нежели при использовании. Таким образом, для возведения фундамента при помощи УШП потребуется выложить кругленькую сумму и выполнить целый комплекс строительно-ремонтных работ, но такое не каждый может себе позволить.

Утепленные шведские плиты представляют собой целый комплекс, направленный на возведение фундамента. Здесь заложена сложная дренажная и коммуникационная система из блоков, электрокабели, трубопровод, теплый пол, а сами плиты уже готовы для укладки чистового покрытия.

Кроме того, УШП требуют определенных знаний и использования специальных методов для их возведения, которые хорошо знают в Финляндии, в связи с чем, в нашей стране чаще всего применяются УФФ, как более понятный и доступный способ закладки фундамента.

Недостатки УШП 2.0 Supergrund

Разумеется, УШП 2.0 не идеален и имеет свои недостатки. Но их не так много. К недостаткам я бы отнес следующие моменты.

Само слабое место Супергрунда, на мой взгляд – пенопласт под несущей частью фундамента. Дело в том, в отличие от УШП, где несущее ребро 450 мм, в самом простом Супергрунде с лентой шириной 200 мм, локальная нагрузка на пенопласт в основе, передаваемая несущими конструкциями – существенно выше. При использовании в основании ЭППС уровня “Технониколь УШП” максимальной нагрузкой на ленту шириной 200 мм будет величина порядка 2.4 тонн на погонный метр ленты. Поэтому Супергрунд более требователен к расчету нагрузок на погонный метр стен, чем УШП, где в 99% случаев эти проверки не выполняются вовсе.

Тем не менее, даже если вы не хотите или не можете сосчитать нагрузку, выйти из ситуации можно разными путями. Можно просто увеличить ширину ленты. При ширине ленты в 250 мм допустимая нагрузка уже 3 тонны, 300 мм – 3.6 тонны, а 350 мм – 4,2 тонны.

Если вам требуется еще больше, можно перейти на схему с опорной пяткой и “разогнать” нагрузку аж до 7.5 тонн на погонный метр при ширине пятки 600 мм.

Или пойти совсем радикально и по-русски, удалив пенопласт из основы. Но в этом случае я бы не рекомендовал удалять пенопласт с наружного ребра фундамента, чтобы исключить промерзание грунта под лентой через бетон.

Еще одним слабым местом можно назвать более сложную опалубку, хотя, если вы не планируете оставлять наружный пенопласт, то вместо наружного ребра можно использовать обычную деревянную опалубку.

Вот, пожалуй, и все основные недостатки, а остальное – только достоинства.

Достоинства и недостатки

Специалисты отмечают рост популярности фундамента УШП, что связано с преимуществами, которые он предоставляет:

  • Инженерные коммуникации, в зависимости от особенностей технологии и типа грунта, прокладываются, либо под плитой, либо непосредственно в бетонной заливке. В результате, нет необходимости в дополнительном утеплении трубопроводов и средствах защиты для кабельных сетей.
  • Наличие теплоизоляционного слоя под основным несущим фундаментом предотвращает воздействие циклов замораживания-оттаивания на бетон. Это значительно увеличивает долговечность конструкции.
  • Использование разнообразных гидроизоляционных материалов и барьеров (песчано-гравийная подушка, дренажные системы) на разных стадиях возведения фундамента имеет комплексное позитивное влияние. Увеличивает долговечность и стабильность несущего основания, сохраняет теплоудерживающую способность, полностью исключает деструктивное воздействие влаги на конструкцию.
  • Теплоизоляция в сочетании с системой тёплый пол снижает энергозатраты на поддержание комфортной температуры в помещении, что даёт существенную финансовую экономию.

L-блоки – разновидность несъёмной опалубки, используемой при монтаже УШПИсточник lblock.ru

  • Плита характеризуется не только большой прочностью. Общий монолит основания с армированием по всей площади и наличием дополнительных рёбер жёсткости обеспечивают высокую несущую способность. Это обеспечивает универсальность фундамента, снимая практически все ограничения на использование строительных материалов и технологий возведения стен, межэтажных перекрытий и кровли.
  • Бетонное основание после выравнивания во время заливки и последующей финишной шлифовки полностью готово к укладке чистового напольного покрытия. Для технических помещений допускается использование в качестве рабочего пола бетонной поверхности после проведения железнения (топпинга). Это экономить не только средства, но и время на обустройство.
  • Материалы, необходимые для возведения УШП можно доставить на стройплощадку обычным грузовым транспортом. Исключение составляет доставка товарного бетона, для которого используются автобетономешалки. Специфика обустройства плиты такова, что все стройматериалы доставляются небольшими партиями и сразу используются, поэтому нет необходимости в организации площадок для складирования.
  • Подводка инженерных коммуникаций, первичная разводка основных сетей и обустройство фундамента осуществляется одновременно, что существенно экономит время.

Трубопровод тёплого пола, установленный на специальные пластиковые держатели, чтобы трубы оказались при заливке в тоще бетонаИсточник domoproekt.com

Для УШП существуют определённые технические ограничения и недостатки:

  • Необходимость тщательных расчётов, проектных изысканий и строгое соблюдение последовательности работ.
  • Отсутствие цокольного этажа и подвального помещения»
  • Увеличение затрат при сооружении плитного фундамента на рельефной площадке.
  • Сложности в доступе к инженерным коммуникациям при необходимости их ремонта.

Поэтапная технология обустройства фундамента финская плита


С помощью нивелира, необходимо произвести расчет разности высот между крайними точками поверхности, где будет располагаться дом

Проводятся работы по подготовке и расчистке строительной площадки, устанавливается (при необходимости) кольцевой дренаж.

Для этого вначале, с помощью нивелира, необходимо произвести расчет разности высот между крайними точками поверхности, где будет располагаться дом. Это обеспечивает более точный проект строительства и выбрать точку относительно которой будет выравниваться поверхность;

  • Производится разметка будущего фундамента с помощью колышков, которые вбиваются по периметру строительного участка и натянутой между ними лески;
  • Снимается слой почвы;
  • Роется котлован, глубина которого может варьироваться в зависимости от функциональной нагрузки, уровня грунтовых вод, промерзания почвы. При этом финская плита не подразумевает глубокий котлован;
  • Для укрепления основания и предотвращения смещения слоёв щебня, песка и гравия на дно котлована устилается нетканое полотно – геотекстиль плотностью 350;
  • Производится подведение основных коммуникаций к дому: вода, канализация, электричество;
  • По периметру основания устанавливается деревянная или фанерная опалубка. Последняя, по мнению специалистов, является более предпочтительной;
  • Проводится послойная засыпка щебнем: 15 см крупной фракции, затем 15 см мелкой фракции. Каждый слой тщательно утрамбовывается;
  • Проводится гидроизоляция из современных изоляционных материалов, например, рубемаста и стеклоизола;
  • Укладывается пенополистерол или пенопласт для утепления толщиной в 15 см;
  • Устанавливается армированный каркас;
  • Для усиления основания на высоту 10-30 см обустраиваются ребра жёсткости (в зависимости от нагрузки);
  • Проводится виртуальная разметка будущих стен дома с помощью веревок;
  • Производится разводка коммуникаций (вода, канализация, электричество, заземление) по дому согласно верёвочной разметки;


Производится разводка коммуникаций (вода, канализация, электричество, заземление) по дому

Прокладывается водяное напольное отопление;
Засыпается песчаная подушка на высоту рёбер жесткости, покрывающая разводку коммуникаций;
Заливается стяжка бетоном марки М-300. Укладка бетона производится единовременно и в рёбра, и в саму плиту, что создаёт идеально ровную поверхность, готовую под финишное напольное покрытие.

В итоге получается ровная плита относительно небольшой толщины с хорошей прочностью и великолепными тепловыми показателями. Пол непосредственно не касается плиты, благодаря прослойке из утеплителя. Все системы коммуникаций укладываются в стяжку, включая систему обогрева, которую можно уложить в пол по всей площади жилых помещений.

Выбор между ленточным и монолитным фундаментами для дома

В зависимости от нагрузки, глубина и расположение рёбер жесткости может варьироваться. Чем более тяжелое здание планируется построить, тем жестче предполагается конструкция на этапе закладки фундамента.

Технология и процесс монтажа

Технология строительства финского фундамента не регламентируется нормативными требованиями, действующими в РФ, но инженеры должны получить перед началом проектирования данные по результатам исследований гидрогеологических особенностей участка.

Разметка и рытье котлована


Разметка участка делается с помощью дощечек и шнура,

Строить фундамент на плодородном слое почвы запрещено, потому что сооружение в процессе эксплуатации может дать неравномерную усадку.

Поэтому сначала снимают плодородный слой, а затем делают углубления для ленточной части силовой конструкции под всеми внутренними и внешними несущими стенами. Ширина подошвы ленты может составлять от 0,6 до 0,8 м, утеплителя – 0,6 – 1,2 м от наружной грани МЗЛФ, поэтому котлован получается значительно шире площади основания дома.

Обустройство дренажа

Дренаж для финской плиты нужен только в том случае, если на участке грунтовые воды расположены близко к поверхности земли. Для устройства дренажного слоя дно траншеи углубляют еще на 0,5 м. Нерудный материал (песок, щебень) укладывают на слой геотекстиля.

Сверху утрамбованной подушки выстилают слой гидроизоляционного материала (например, можно использовать Технониколь или Бикрост) с запасом для запуска на бока фундамента.

Бетонирование ленты

Для внутренней опалубки используют пенополистирол вместо дощатой конструкции, чтобы избежать вероятности возникновения мостиков холода по всему периметру. Каждый фрагмент ленты армируется каркасом из стальных рифленых прутов диаметром от 8 до 14 мм.

Когда ширина ленты превышает 160 мм, то каркас устраивают в два ряда для верхнего и нижнего поясов. Для фиксации стержней используют П-образные хомуты из арматуры с диаметром сечения от 6 до 8 мм. Нижний пояс укладывают на пластиковые подставки. После демонтажа опалубки внутренняя часть ленты покрывается слоем гидроизоляционного материала, после чего конструкция засыпается нерудным материалом на весь период службы фундамента.

Утепление


Особенности:

  1. Наружная часть ленты не утепляется, таким образом нижняя часть силовой конструкции остается без утеплителя.
  2. На внутреннюю поверхность ленты наклеивают два слоя пенополистирола толщиной 50 мм.
  3. После засыпки свободного пространства нерудным материалом изолируют подошву пенополистиролом.

Засыпка внутренней части

Поскольку железобетонная лента выступает над поверхностью земли, то изготовить полы по грунту без подсыпки невозможно. Использовать с этой целью отработанную почву по технологии запрещено, поэтому для обратной засыпки применяют:

  1. щебень;
  2. крупнозернистый песок;
  3. песчано-грунтовую смесь.

Гидроизоляция

При использовании несъемной опалубки для ленты боковые грани силовой конструкции остаются незащищенными от воздействия влаги, поэтому целесообразно в бетонный раствор добавлять проникающие гидрофобные добавки еще до прибытия миксера на участок.

В случае со съемной опалубкой для ленты фундамент обмазывают мастикой на основе битума или эпоксидной смолы. Также можно на поверхность наклеить рулонный гидростеклоизол.

Когда по проекту плита состоит из блоков или кирпичей, то после монтажа используют наплавляемые или наклеиваемые гидроизоляционные материалы. Одновременное использование нескольких способов гидроизоляции позволяет продлить срок службы силовой конструкции до 80 лет.

Заливка

Когда проектная толщина плиты не превышает 0,15 м, а на участке грунт характеризуется отсутствием или слабой степенью пучения, то можно ограничится одним арматурным поясом из металлопроката с диаметром сечения от 8 до 12 мм.

В остальных случаях армокаркас будет состоять из верхнего и нижнего пояса, которые соединены между собой П-образными заготовками.

Поскольку нижняя часть финского фундамента не ограничена холодным контуром, а имеет фрагменты под внутренними стенами, то армирующий каркас представляет собой несколько независимых между собой стяжек, расположенных под разными помещениями. Эта особенность значительно упрощает процесс заливки бетонной стяжки.

Технология бетонирования плиты представляет собой стандартный набор операций:

  1. Устраивают закладные для узлов ввода инженерных коммуникаций.
  2. Заливают пространство бетоном, начиная от угла.
  3. Уплотняют раствор с помощью глубинного вибратора.
  4. Ухаживают за бетоном до его полного высыхания: регулярно орошают очищенной водой, укрывают пленкой от жары и осадков.

Технология «шведская плита»

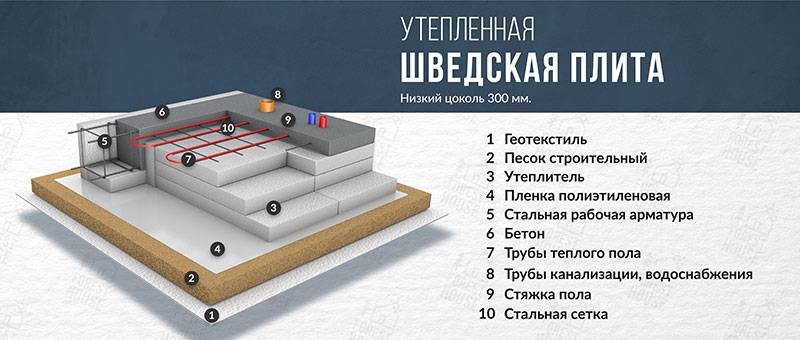

22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

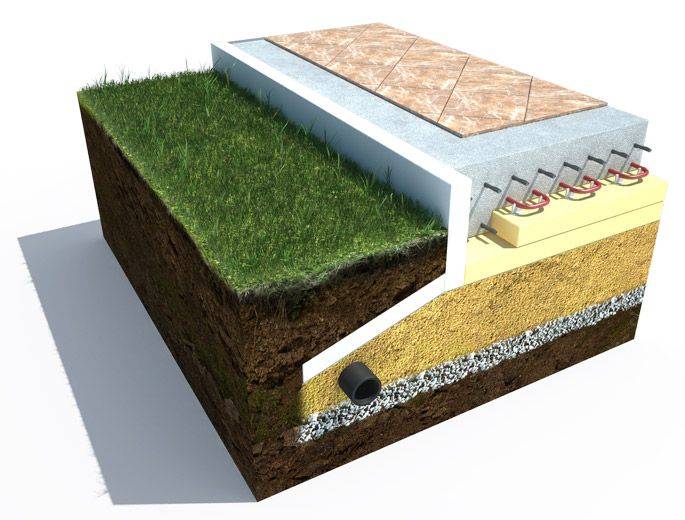

Принципиальная схема устройства утепленной шведской плиты

Особенности монтажа

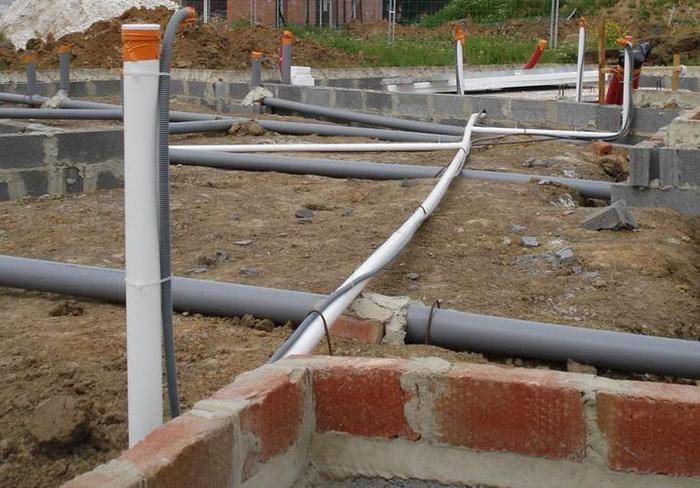

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

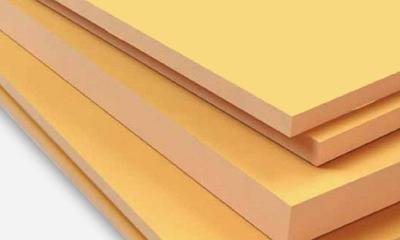

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

При укладке греющих труб руководствуются следующими правилами:

  • Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
  • Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
  • Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
  • Отступ греющих труб от наружных стен должен составлять не менее 15 см.
  • Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
  • Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

Недостатки

К недостаткам технологии относят следующие:

  1. Высокая стоимость строительства за счет потребности в большом количестве бетона, арматуры, щебня, песка и т.д. Расход строительных материалов напрямую связан с несущей способностью почвы и проектными нагрузками. Уменьшить высоту плиты можно за счет устройства ребер жесткости, но для проектирования более сложного основания собственнику придется привлекать высококлассного специалиста.
  2. Нецелесообразность применения на участках с крутым склоном. Как правило, компенсируют недостаток площадки увеличением высоты цокольного этажа, что приводит к перерасходу ресурсов и увеличению издержек на строительство.
  3. Значительные трудовые и материальные затраты при обустройстве подземного помещения, поэтому большинство собственников отказываются от решения строить подвалы или хранилища в плите фундамента или под ней.
  4. Строительство силовой конструкции при минусовой температуре приводит к увеличению сметы на добавку в бетонный раствор дополнительных веществ, способствующих прогреву смеси. В противном случае затвердевшая плита будет с дефектами – микротрещинами и неравномерным составом по всему объему, что значительно снизит грузоподъемность и срок службы самого фундамента.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
