Как сделать подъемные складные ворота для гаража своими руками

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

  • костяка из прочных элементов;
  • цельной створки, вставленной в раму;
  • узла возвратной пружины;
  • механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

  • компактностью – конструкция занимает меньше пространства в гараже и рядом с ним;
  • простотой сборки и монтажа;
  • автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
  • свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
  • бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

  • малая степень защищённости от проникновения злоумышленников;
  • неспособность удержать тепло;
  • запрет на частый подъём и опускание створки;
  • возможность установки только в проём в форме прямоугольника;
  • необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

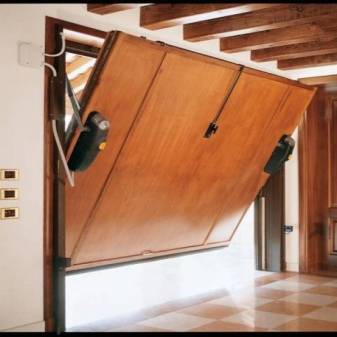

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

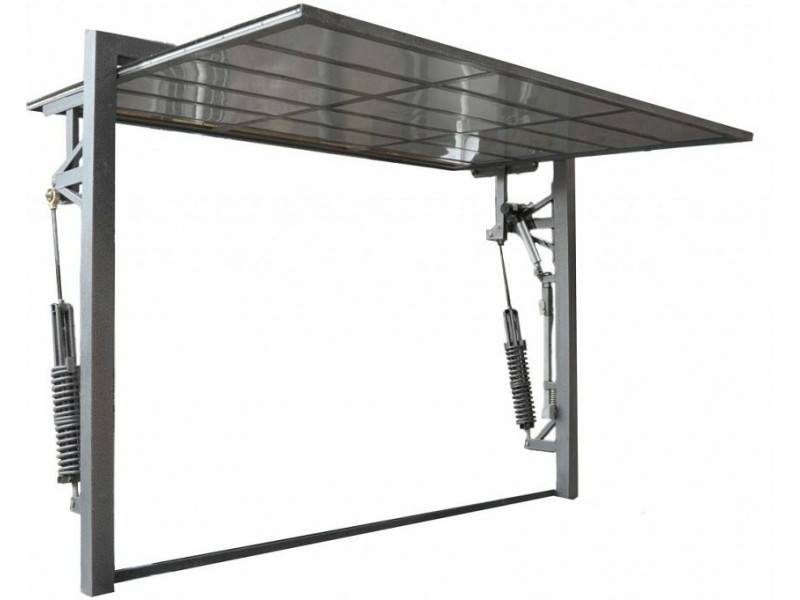

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Рекомендации по сборке и установке подъёмных ворот для гаража

Работы по изготовлению элементов ворот и установке собранной конструкции требуют предварительного ознакомления с пошаговой инструкцией.

Последовательность операций

Изготовление и установку узлов поворотных ворот осуществляйте по следующему алгоритму:

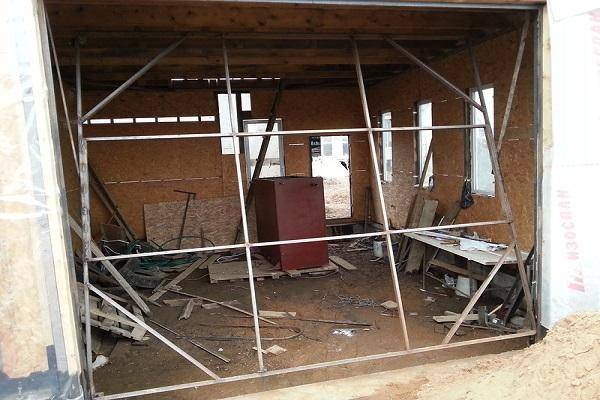

Сварите силовую коробку, используя металлические трубы прямоугольного сечения. Можно при необходимости собрать раму ворот из деревянных брусков.

Зачистите неровности и наплывы, образовавшиеся после окончания сварочных работ.

Зафиксируйте каркас в дверном проёме, используя стальные стержни и кронштейны. Заглубите нижнюю балку каркаса на 2 см ниже уровня пола.
Соберите раму полотна ворот, соответствующую габаритам проёма с учётом необходимых для сборки зазоров. Соединяйте заготовки с помощью электрической сварки.
Обшейте раму листовым материалом, применяя сварку. При использовании сэндвич-панелей или деревянных щитов зафиксируйте обшивку саморезами. При необходимости установите листы утеплителя.
Закрепите по периметру резиновый уплотнитель. Его высота должна соответствовать зазору между полотном и установленной в проёме коробкой.
Изготовьте опорные кронштейны рычажного механизма. Просверлите отверстия крепления.
Смонтируйте направляющие планки из швеллера или двух сваренных уголков в потолочной части помещения. Это обеспечит возможность перемещения роликов шарнирного механизма.
Прикрепите с помощью болтов шарниры для перемещения створки.
Произведите предварительный монтаж собранного полотна ворот в гаражный проём. Выполните разметку точек фиксации поворотных шарниров.

Проверьте возможность свободного перемещения рычагов по направляющим планкам. Если возникнет необходимость, измените координаты точек крепления

Обратите внимание на параллельность расположения рычагов.
Произведите окончательное крепление элементов (после корректировки положения), используя стандартный крепёж и электрическую сварку.
Установите с противоположных сторон створки возвратные пружины, обеспечив их параллельное расположение.

Проверьте работоспособность пружинного механизма. Он должен обеспечивать полное закрытие ворот

При необходимости подберите противовесы необходимой массы.
Заделайте стыки по периметру силовой коробки, используя цементный раствор. Установите декоративные накладки по контуру рамы ворот.
Произведите покраску элементов конструкции.

Изготавливая механизм согласно пошаговой инструкции, контролируйте соответствие размеров. Руководствуйтесь значениями, указанными на чертеже или эскизе.

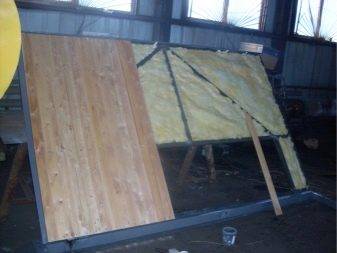

Чем утеплить полотно

Чтобы через створки тепло не уходило из помещения, их необходимо утеплить. Для этого можно использовать пенопласт, базальтовую вату или пенополистирольные панели.

Для полноценного утепления используется резиновый уплотнитель. Он устанавливается по периметру ограждающей конструкции. Плотное прилегание эластичного уплотнения по контуру проёма затрудняет проникновение холодных воздушных масс в гараж.

Важно соблюдать специальные требования для обеспечения безотказной эксплуатации

Обратите внимание на следующие моменты:

  1. Периодическую смазку шарнирных элементов. Попадание инородных тел и пыли затруднит свободное перемещение створки ворот.

  2. Отсутствие перекосов шарнирных рычагов, обеспечивающих открытие полотна ворот без заедания.
  3. Регулировку натяжения пружин. Натяжение со временем может ослабнуть, тогда створки не откроются. Если пружину «перетянуть», то створка может опрокинуться.
  4. Правильный подбор конструкции покупного электрического привода. Тяговое усилие механизма должно обеспечивать плавное перемещение ворот.
  5. Безотказную работу замка, обеспечивающего надёжную защиту.
  6. Возможность выполнения на полотне вставок из полупрозрачного материала, которые увеличат освещённость внутри помещения.

При правильной эксплуатации подъёмно-поворотных ворот проблемных ситуаций не возникнет

Важно контролировать состояние конструкции в процессе использования и, при необходимости, вовремя устранять возникающие дефекты

Видео: из чего изготовить самодельные ворота с дистанционным складным механизмом

https://youtube.com/watch?v=coP-ewSAo5I

Ворота подъёмно-поворотной конструкции можно изготовить самостоятельно. Это серьёзная, но выполнимая задача. Используйте правильно разработанную документацию, соблюдайте технологию изготовления, применяйте качественные материалы. Результат — оснащение собственного гаража надёжными подъёмными створками, существенная экономия денежных ресурсов и получение дополнительных навыков работы с инструментом.

Преимущества и недостатки

Подъемные конструкции для гаража имеют как плюсы, так и минусы примерно в равном количестве.

Говоря о достоинствах, стоит отметить следующие характеристики:

  • Компактный размер. Само полотно не требует дополнительного места для открывания перед гаражом, в отличие от распашных ворот, например. Дополнительное пространство необходимо под потолком, но и там оно небольшое. Как правило, зазор, отводимый для полотна, не превышает 20 см.
  • Простая сборка. Собрать конструкцию, а не монтировать ее, без проблем может любой новичок. Для непосредственно монтажа нужно обладать определенными навыками и опытом.
  • Возможность оснастить ворота дистанционным управлением. Речь идет как об открывании с помощью мобильного пульта, так и об управлении кнопкой или пультом, вмонтированным в стену.

  • Простота управления. Открывать и закрывать вертикальные ворота намного проще, чем горизонтальные конструкции. Это достигается, благодаря использованию специального механизма, состоящего из пружин и рычагов.
  • Бесшумность. Во время подъема или опускания правильно смонтированное устройство не издает посторонних звуков.
  • Высокая степень защиты. Некоторые разновидности ворот характеризуются тем, что их практически невозможно взломать. Единственный способ попасть в такой гараж с улицы – прорезать полотно.

  • Длительный срок эксплуатации. Если ворота не самодельные, а заводской сборки, то производители, как правило, дают на них десятилетнюю гарантию бесперебойной службы.
  • Легкость ухода. Материал, используемый при изготовлении самого створчатого полотна, обрабатывается специальными составами, которые надежно защищают его от коррозии и прочих неблагоприятных факторов. Таким образом, все, что потребуется – время от времени смазывать механизмы, чтобы сделать их ход более плавным.
  • Вариативность использования. Можно использовать подъемную конструкцию и как уличную, и как внутридворовую. Также она подойдет для установки и в одинарных, и в двойных гаражах.

Недостатки не столь многочисленны, однако, имеются и они.

Стоит принять во внимание следующие важные характеристики:

  • Ограниченность формы. Жалюзийные гаражные ворота могут быть установлены только в проемы прямоугольной или квадратной формы. Это обусловлено особенностями работы подъемного устройства.
  • Невозможность ремонта полотна. Если речь идет о случаях, когда створка ворот исполнена как единое полотно, а не секционное, то починить какой-то его отдельный участок при поломке не выйдет. Нужно будет покупать новое монолитное полотно, заменяя весь вариант. Данная особенность не распространяется на механизм, отвечающий за подъемный процесс – его починить можно.
  • Сложность монтажа. Как было сказано выше, сама установка требует определенных знаний и лучше доверить ее профессионалам.

Порядок выполнения работ

Начинать монтировать складчатые ворота необходимо с монтажа швеллера, который будет основой всей конструкции, ведь к нему она будет крепиться. Во время установки стоит учесть, что швеллер устанавливается не на всю высоту проема.

Далее подсчитываются и подготавливаются секции. Их точное количество необходимо узнать заранее, а зависеть оно будет напрямую от выбранного вида ворот. Самым хорошим вариантом будет набросок всей структуры механизма на бумаге. Сильно утруждать себя не стоит, наброска хватит и схематического, зато далее это сильно облегчит вам процесс монтажа.

Одной из важнейших деталей ворот являются ролики. Они обеспечивают плавное движение створок.

После этого необходимо собрать каркас. Для этого необходимо использовать трубы, которые вы приготовите заранее. Их следует нарезать в точности с размерами панелей. Сваривание каркаса желательно делать, укладывая на горизонтальные ровные поверхности, ведь тогда меньше риск получить перекос. Вы же не хотите получить кривые ворота.

Для того чтобы придать конструкции необходимую жесткость, необходимо в процессе сварочных работ наварить по диагонали и поперек отрезки.

После выполнения всех вышеперечисленных работ выбираем навесы для створок, причем главным критерием для выбора будет вес, который они могут выдержать. Лучшим вариантом будет подшипниковый навес. Он крепится в месте сочленения створок.

Складывающиеся ворота почти готовы. Последний этап монтажа — установка роликов. Как направляющую чаще всего используется уголок.

Все основные работы по монтажу раздвижной системы выполнены. Теперь необходима финишная доработка — обшивка и утепление. Выбрать материал для обшивки вам помогут многочисленные каталоги и личные предпочтения. Крепится обшивка с помощью саморезов

Отдельно стоит выделить утепление складывающихся ворот

В целом этими двумя материалами выбор не ограничивается — рынок полнится новейшими материалами. Выбранный материал располагается с внутренней стороны и закрывается с помощью листа ДВП.

Особенности

Подъемные ворота завоевывают все большую популярность среди автолюбителей. Они не занимают площадь перед гаражом, что бывает часто очень актуально в условиях мегаполиса.

Подъемные ворота имеют преимущества:

  • створка поднимается вертикально во время открытия;
  • ворота гаража прочны, взломать их – непростая задача;
  • во время подъема створки механизм работает бесшумно;
  • такой тип ворот прост при монтаже, не надо отливать фундамент для направляющих, ставить роликовые механизмы;
  • не требуется наличие бокового пространства, тогда как при устройстве откатных ворот оно необходимо;
  • стоимость подъемных ворот невысокая – это тоже немаловажный фактор.

Изготовить подъемные ворота самостоятельно – задача вполне посильная для человека, у которого есть навык обращения с инструментом. Также можно приобрести уже готовый комплект подъемных ворот, на рынке представлено большое количество предложений от разных производителей.

Перед началом работ по их установке следует провести подготовку:

  • познакомиться с особенностями подъемных гаражных ворот;
  • сделать чертеж;
  • рассчитать количество материала;
  • подготовить в гараже место, где будет расположена конструкция.

Рекомендуется заранее учесть и выбрать нужный вариант. Обшиваются подъемные ворота профлистом, фанерой или пластиком, между слоями прокладывается утеплитель ПВХ или техническая вата, в створке нередко делается калитка.

Вертикальная подъемная конструкция делится на два типа:

  1. Подъемно-секционная. Полотно компонуется из нескольких блоков, между собой они крепятся жесткой рамой. Поднимаясь вверх, они изгибаются и собираются.
  2. Поворотно-подъемные ворота. В этом случае полотно поднимается вверх по изогнутой траектории.

Преимущества первого варианта:

  • можно использовать в помещениях с любыми дверями;
  • технология монтажа несложная;
  • перед гаражом не требуется дополнительного пространства;
  • есть возможность задействовать «мертвое» пространство под крышей;
  • створка – это цельная конструкция, что положительно влияет на фактор безопасности;
  • гараж зимой будет теплым без дополнительного обогрева, если дверь правильно утеплить;
  • подъемные ворота можно монтировать в двойных и одинарных боксах;
  • можно дополнить конструкцию автоматикой.

Конструктивных недостатков у подъемных ворот немного, но они есть:

  • в случае повреждения полотна створки, необходимо будет менять ее полностью;
  • ворота могут быть только квадратной или прямоугольной конфигурации;
  • при монтаже утеплителя увеличивается вес изделия, значительная нагрузка приходится на механические узлы, что приводит к их износу.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот

Устройство

Устройство секционных ворот имеет ряд особенностей. Так, они состоят не из одного полотна, а из нескольких секций. Эти функциональные элементы надёжны и при этом подвижны. Крепёж приходится производить за счёт петель, причём всего они закрепляются в трех местах по три в каждом: по центру и по двум краям. Конструкция также дополнена роликами, которые двигаются по направляющим.

Направляющие устанавливаются по краям от входа. Причём они располагаются в верхней части проёма и плавно изгибаются, переходя в потолочные. Именно в эти выемки в направляющие вставляются ролики. Когда ворота открываются, ролики двигаются по направляющим в специальных выемках-рельсах. Полотно поднимается вверх и изгибается, а затем фиксируется на потолке. Закрываясь, вся система движется в обратном порядке.

Секционные ворота могут включать в свою конструкцию следующие комплектующие элементы:

  • пружинный механизм (или иной вариант механизма);
  • полотно, состоящее из секций;
  • направляющие;
  • подвесы.

Сами по себе панели могут быть разнообразны, но многие производители утепляют их специальными материалами.

Устройство секционных ворот различается в зависимости от типа подъёма. Он, в свою очередь, зависит от высоты притолки. Она измеряется от верхней части проёма до перекрытий. Это может быть стандартный тип подъёма, если высота притолки от 30 до 60 см. Модели с таким подъёмом имеют стандартную комплектацию. Как правило, высота этих моделей может быть до 10 м, но ширина ограничивается показателем 7 м. Они самые демократичные по стоимости, и к тому же они дают низкую нагрузку на пружинный механизм.

Виды подъема:

  • Пониженный тип подъёма применяется в случае, если размер притолки от 15 до 30 см. Таким образом, когда ворота открыты, притолка опускается примерно на 10-15 см, немного закрывая верхнюю часть прохода. При этом барабан механизма располагается чаще всего сзади. В данном случае на направляющие устанавливаются кронштейны. На них закрепляется вал. Для того чтобы автоматизировать такие системы, устанавливают приводы на потолке.
  • Высокий подъём представлен в виде моделей для притолки не менее 60 см. Модели автоматического типа работают на осевом приводе при такой высоте. Такая система позволяет более компактно установить направляющие. Тому же механизм более надёжен, нежели наклонный.
  • Наклонный вариант – это высокий подъём, который предполагает повышение потолка от ворот к задней стене. Устанавливаются при высоте притоки от 50 до 150 см. Это довольно дорогостоящие, по сравнению с остальными, конструкции.
  • Вертикальный подъём представляет собой довольно простую конструкцию, которая имеет верхнюю пружину. Для автоматизации таких ворот также устанавливается осевой привод. Он обеспечивает подъём полотна только вверх, при этом оно не загибается на потолок. Направляющие расположены только вдоль стены сзади. Такой тип устройства секционных ворот подходит для высоких гаражей.

На тип работы и устройство ворот в целом влияет и подъёмный механизм. Как правило, есть два основных варианта – торсионные и пружинные:

  • Торсионные секционные ворота устанавливают на валу. Сам он размещается сверху над проходом. В закрытом состоянии ворота не приводят пружину в движение и она не сжимается, но когда секции поднимаются, пружины скручиваются и в это время накапливается их упругость. Со спуском вниз эта упругость высвобождается.
  • Второй вариант представляет собой модели с растягивающимися пружинами. Их ставят в боковых частях относительно направляющих. Когда ворота поднимаются, пружины растягиваются, а когда проход закрывается, пружина снова возвращается в прежнее положение.

Сооружаем складные ворота для гаража своими руками

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

  • для дерева — ножовку, электролобзик, шуруповерт, лак;
  • для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
  • набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;

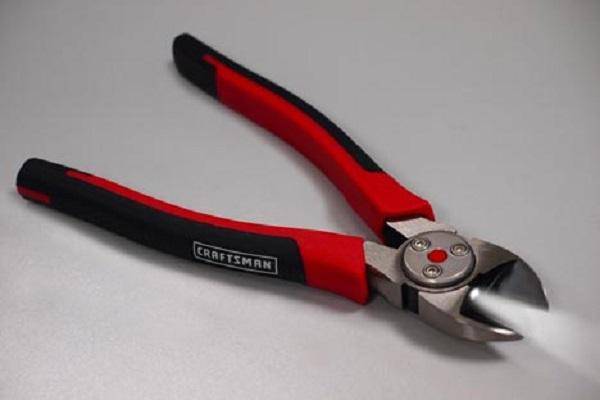

  • плоскогубцы, кусачки;
  • молоток, крепеж;
  • инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.


Гармошка

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность

Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам


Простой подъемный ручной механизм

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.


Сдвижной механизм с направляющими под потолком

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах

На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами

Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
