Как установить дверной доводчик своими руками

Монтаж доводчика на дверь

Перед непосредственной установкой доводчика на дверь необходимо:

• подобрать устройство, оптимально подходящее к дверному полотну;
• определиться со способом монтажа доводчика;
• изучить правила и принципы установки устройства. Как правило, схема монтажа доводчика входит в комплект;
• подготовить необходимые для выполнения работы инструменты.

Выбор монтажа устройства

При выборе дверного доводчика необходимо учитывать:

• габариты и вес дверного полотна;
• способ установки.

Все дверные доводчики классифицируются по единому европейскому стандарту (ЕN).

Подбор устройства в зависимости от параметров двери

Для более корректного подбора устройства необходимо опираться на максимальные параметры размеров двери.

Следующим основным критерием выбора дверного доводчика является способ крепления устройства. Именно от этого параметра зависит схема установки доводчика. В настоящее время производителями изготавливаются:

накладные устройства для довода двери. Такое устройство закрепляется в верхней части дверного полотна. Основное преимущество – возможность монтирования своими силами;

Устройство для установки на поверхность двери

скрытые доводчики. Основная рабочая часть механизма располагается внутри двери, что позволяет сохранить внешний вид;

Устройство, вмонтированное в дверное полотно

напольные доводчики. В большинстве случаев такие устройства устанавливаются на стеклянные двери. Установку напольного доводчика целесообразнее производить до окончательной отделки пола в помещении.

Устройство, вмонтированное в пол

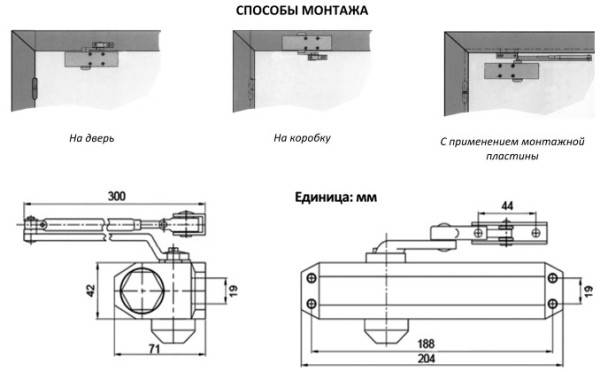

Схема монтажа

Устройство и схема доводчика двери позволяют определить перечень инструментов, требуемых для монтажа устройства. Для выполнения работы потребуются:

• кернер – устройство, позволяющее определить места расположения крепежных болтов по прилагаемому шаблону;
• дрель электрическая (для подготовки отверстий для крепежа доводчика);
• шуруповерт или отвертка, подходящая по форме и размерам к крепежным элементам.

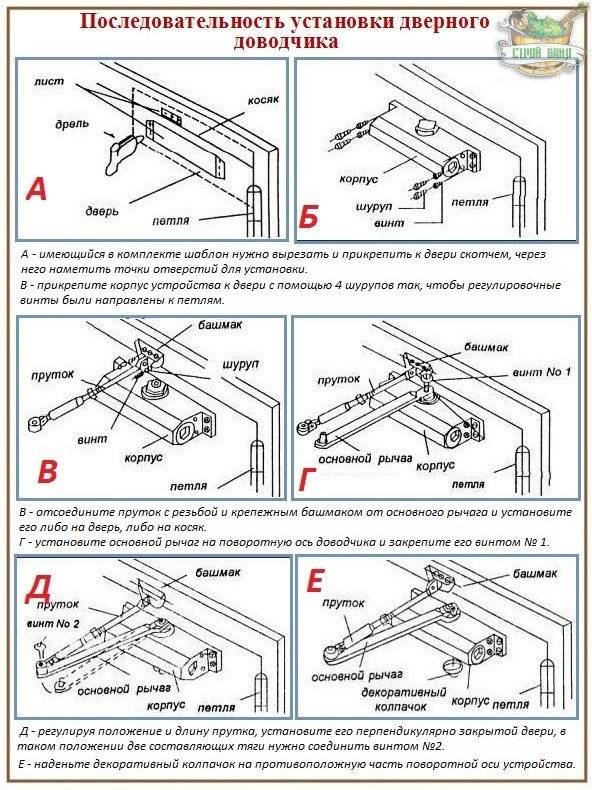

Схема подключения доводчика к двери следующая:

1. на предполагаемом месте установки доводчика закрепляется специальный шаблон, входящий в комплект устройства при покупке и определяются места расположения крепежей. Если шаблона в комплекте нет, то можно нанести разметку стандартным способом при помощи рулетки и маркера;
2. просверливаются отверстия в отмеченных местах;

Длина и диаметр просверливаемых отверстий должны быть полностью идентичны  соответствующим параметрам болтов, используемых для фиксации доводчика.

Подготовка отверстий для монтажа устройства

1. устанавливается корпус устройства;

Фиксация корпуса доводчика на дверном полотне

1. закрепляется рычажная тяга;

Фиксация рычажного механизма

1. производится регулировка параметров работы дверного доводчика. Для этого ослабляются или закручиваются соответствующие болты, расположенные на корпусе устройства;

Установка основных рабочих параметров дверного доводчика

1. корпус доводчика соединяется с рычажной тягой;
2. устанавливаются декоративные накладки.

Процесс самостоятельной установки дверного доводчика подробно рассмотрен на видео.

Для длительной эксплуатации доводчика рекомендуется регулярно проверять работоспособность устройства и один раз в 6 месяцев производить смазку основных механизмов.

Виды

В зависимости от типа дверной конструкции и её функций подбирают определённый вид доводчика

Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

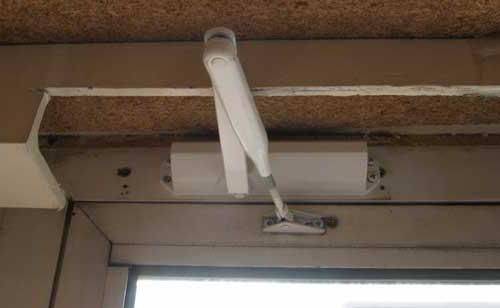

Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

• Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
• Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

Монтаж доводчика и его регулировка

Как правильно установить доводчик? К каждому устройству прилагается подробная инструкция, в которой описано пошаговое руководство к монтажу и настройке дверной фурнитуры.

Установка доводчика

Монтаж накладного доводчика на калитку или дверь производится по следующей схеме:

1. разметка области установки доводчика. В настоящее время практически к каждому устройству прилагается шаблон, который облегчает процесс нанесения разметки. На шаблоне отмечены места расположения крепежных элементов. Чтобы разметка была максимально корректной, шаблон закрепляется на дверном полотне скотчем или иными способами, причем верхняя часть шаблона должна располагаться строго по краю дверного полотна, а вертикальная часть листа – параллельно оси расположения дверных петель;

Определение расположения крепежных болтов по шаблону

1. сверление отверстий. После определения расположения болтов (4 штуки для доводчика и 2 штуки для направляющей) необходимо просверлить отверстия. Диаметр сверла подбирается под соответствующий параметр крепежных элементов;

Подготовка отверстий для фиксации устройства

1. производим окончательный монтаж направляющих с доводчиком, то есть фиксацию отдельных элементов устройства на дверь;

Фиксация доводчика на дверь

Для удобства специалисты установщики рекомендуют в первую очередь крепить направляющую часть, а затем корпус доводчика.

1. на последнем этапе направляющая (тяга) соединяется с основной частью устройства.

Соединение отдельных элементов в готовое устройство

1. проверка работоспособности и при необходимости корректировка.

В зависимости от вида устройства схема монтажа может несколько отличаться от представленной выше. Однако основные этапы установки одинаковы.

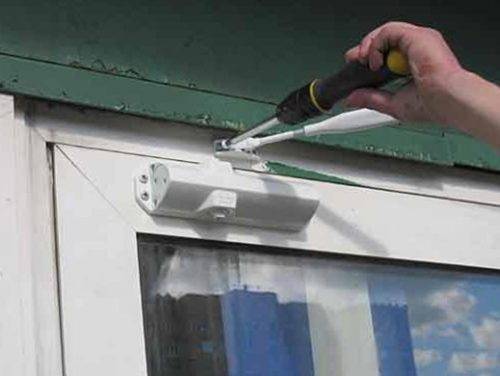

Регулировка доводчика

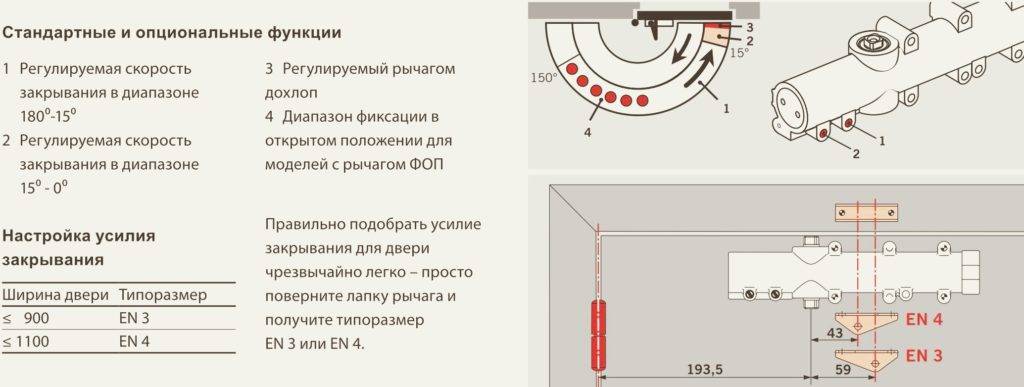

После установки доводчика на дверь производится окончательная регулировка устройства. В процессе регулировки можно настроить:

• скорость закрывания двери, которая производится в диапазоне от 180º (полное открытие) до 15º (ограничитель);
• скорость окончательного захлопывания, которая производится от 15º до полного закрытия дверного полотна.

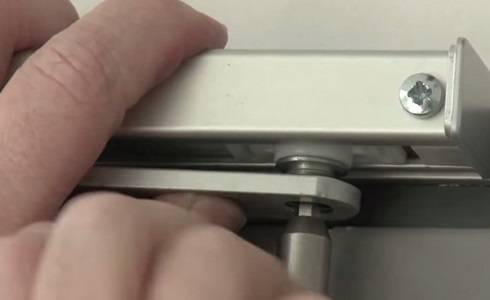

Для регулировки потребуется шестигранный ключ, который, как правило, поставляется в комплекте с доводчиком.

Регулировочные винты располагаются в боковой части основного блока устройства.

Болты для регулировки скорости работы доводчика

Регулировка производится вращением соответствующих винтов:

• по часовой стрелке. При этом скорость закрытия повышается;
• против часовой стрелки. Скорость закрытия двери понижается.

Схема регулировки доводчика

Оптимальной считается настройка устройства, при которой дверь закрывается полностью за 5 – 6 секунд.

Как установить доводчик своими руками и произвести окончательную регулировку скорости закрытия устройства смотрите на видео.

Если правильно подобрать доводчик для двери и установить его согласно приложенной к устройству инструкции, то дверная фурнитура, предназначенная для плавного закрытия, будет служить длительное время без поломок и сбоев.

Частые неисправности

Неисправности дверного устройства могут быть такими:

• повреждение или поломка штанги;
• появление трещин в элементах механизма;
• изгиб, излом рычага;
• заедание рычажной тяги;
• износ сальников;
• поломка крепежей.

К этим дефектам приводят следующие факторы:

1. неправильная эксплуатация механизма;
2. внешние воздействия на дверной блок (удары, сильный ветер);
3. подкладывание камня или постороннего предмета для фиксирования двери в открытом положении.

Повреждения исправляют, выполняя ремонт доводчика двери своими руками. Если дефект невозможно устранить, то механизм покупают.

Устройство доводчика двери

Данное устройство состоит из таких механизмов и деталей:

• пружина;
• литой алюминиевый корпус;
• прецизионный поршень;
• регулировочные клапаны;
• зубчатые шестерни;
• игольчатый подшипник;
• резиновые уплотнители;
• крепежи.

Механизм работы доводчика устроен следующим образом.

Главным элементом конструкции является пружинный механизм, который при сжатии накапливает энергию, необходимую для закрытия дверей. Процесс сжатия происходит с помощью передачи усилия рычажной тяги на пружину. Зубчатые шестерни и рейки приводят в движение поршень, при этом масло по внутренним протокам поступает в свободную часть корпуса. Регулировка скорости перетекания жидкости влияет на скорость закрытия.

Если масло не попадает в освобождающийся корпус устройства, дает течь вследствие разгерметизации, то дверной механизм не работает. Проблему удастся решить с помощью ремонта.

Утечка рабочей жидкости

Утечка масла возникает из-за больших колебаний температуры окружающей среды. Часто течь появляется в холодное время года. Густота масляной жидкости напрямую зависит от перепадов температуры.

Второй причиной появления утечки масла является разгерметизация короба, которая возникает при его повреждении. Если дефект не сильный, необходимо устранить его с помощью простого герметика. Если трещина большая или вытекло масло в полном объеме, методы устранения герметиком не дадут положительного результата, поэтому доводчик меняют.

В случаях слабой заливки жидкости на заводе его добавляют в дверное устройство. При этом выбирают синтетическое моторное масло или амортизаторную жидкость. Заливка масла осуществляется через регулировочные клапаны.

Повреждение рычажного механизма

При неисправностях в работе механизма особое внимание уделяют штанге, проверяют ее состояние и наличие повреждений. При малейших неисправностях осуществляют ремонт

Проблему можно устранить своими руками. Перед тем как починить испорченную штангу, следует ознакомиться с инструкцией по ремонту и монтажу доводчика и действовать согласно ей.

Разделение на виды

Виды доводчиков Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

1. Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
2. Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
3. Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

Также их различают по принципу работы:

• рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
• слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

p, blockquote 4,0,0,0,0 —>

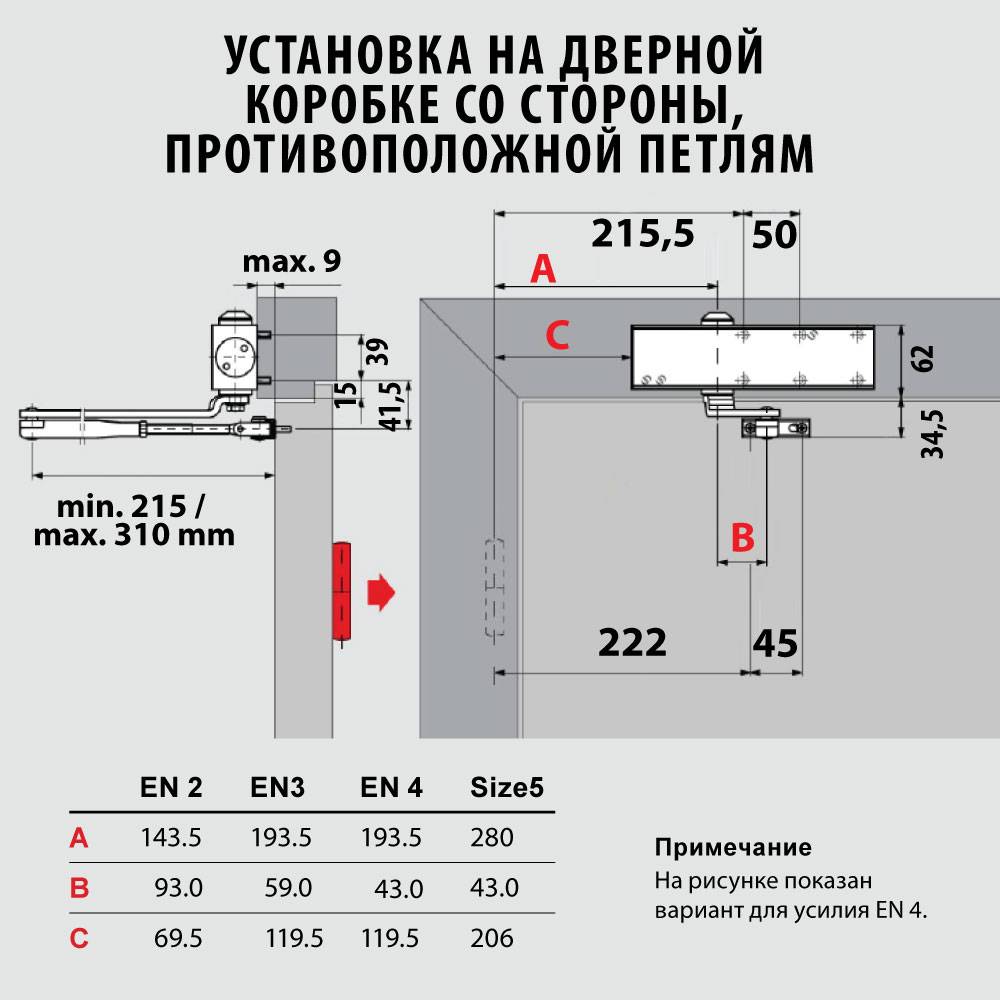

Первый этап: определение схемы установки

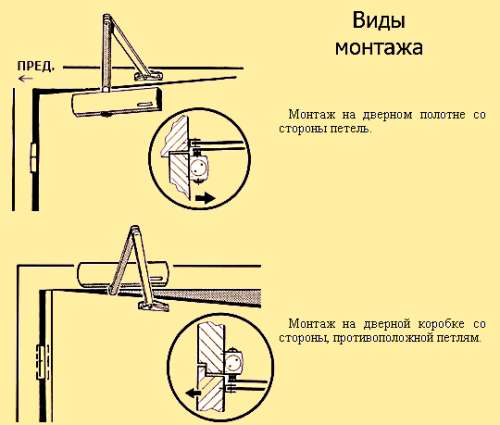

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

p, blockquote 5,0,0,0,0 —>

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

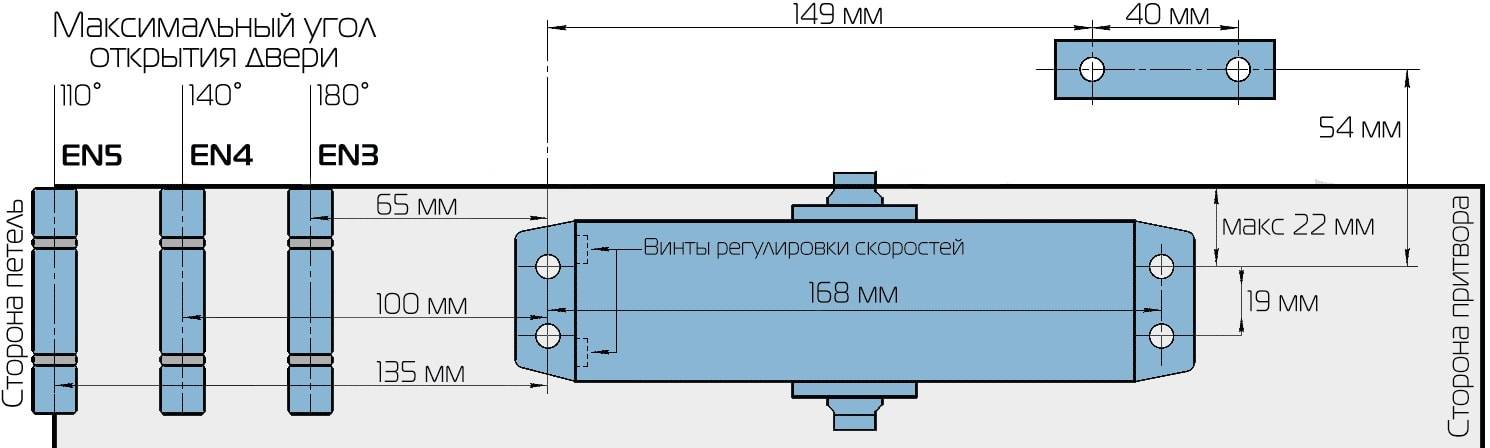

Второй этап: применение шаблона

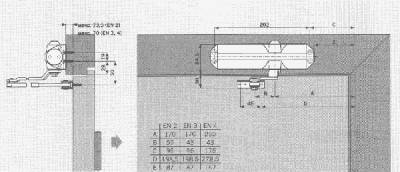

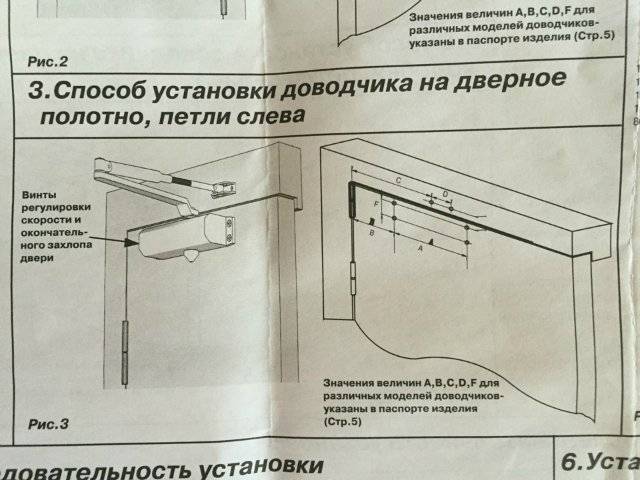

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

p, blockquote 8,0,0,0,0 —>

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

p, blockquote 10,0,0,0,0 —>

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

p, blockquote 11,0,0,0,0 —>

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Особенности выбора дверных доводчиков

Чтобы выбрать дверной доводчик нужного размера, нужно учитывать вес дверного полотна и его ширину, и по этим параметрам выбрать модель соответствующего класса. Так, например, если ширина полотна меньше 750 мм, а его вес менее 20 кг, то нужно выбирать доводчик первого класса. Максимальный класс – 7, он подходит для дверного полотна шириной 1600 мм включительно и весом до 160 кг.

При покупке конструкции всегда спрашивайте у продавца, есть ли гарантия на нее. Если ее нет и вы хотите сэкономить, покупая дешевый товар сомнительного качества, то риск того, что он быстро выйдет из строя, весьма огромен.

Стоимость доводчика зависит от количества функций, которые он способен выполнять. Чем их больше, тем, тем агрегат будет дороже. Также помните следующее:

• установка изделия не по своему классу резко сократит срок его службы. Поэтому категорически не рекомендуется ставить прибор для пластиковых или деревянных дверей на металлические конструкции;
• нельзя устанавливать доводчики, если ширина створки превышает отметку в 1600 мм;
• если дверь прилегает плохо, то, возможно, нужно поставить несколько доводчиков;
• такие параметры, как механизм передачи момента, класс, количество дополнительных функций влияют не только на стоимость конструкции, так и на метод установки.

Основные способы монтажа доводчика, варианты правильной установки на пластиковую и металлическую дверь

В наше время установка доводчика на дверь, прежде всего входную, становится необходимостью, ведь он экономит тепло в доме, снижает уровень шума, оберегает людей и стены от ударов. Проще обратиться к услугам специалиста, но если есть необходимые инструменты и небольшой опыт монтажных работ, установить такое устройство нетрудно и своими руками

Важно тщательно подготовиться, изучить инструкцию, разобраться с конструктивными особенностями и аккуратно установить и отрегулировать механизм

В продаже имеется большое число моделей, различающихся по месту установки, механизму, мощности и другим параметрам. Наиболее популярны недорогие реечные устройства, которые крепятся на верхней части двери и возвращают ее в исходное положение с помощью рычагов. Кроме традиционных, торчащих из стены рычагов, имеются эстетичные, менее подверженные вандализму, но и более дорогие системы с параллельной или скользящей тягой.

Мощность устройства должна соответствовать весу и размеру дверного полотна. Доводчики делятся на 7 классов. Механизмы 1-го класса устанавливаются на двери шириной до 750 мм и массой до 20 кг. Самые мощные устройства 7-го класса рассчитаны на полотно шириной до 1600 мм и массой до 160 кг. На более широкое или более тяжелое полотно ставят два доводчика.

Необходимо обратить внимание на условия эксплуатации. Все механизмы доводчиков основаны на комбинации наполненных маслом емкостей и пружины, которая аккумулирует энергию открывания

Устройство закрывает дверь, когда пружина распрямляется, постепенно выталкивая масло через небольшие отверстия.

Если устройство установлено в неотапливаемом помещении, при низких температурах масло загустевает и закрывание замедляется. Доводчик, не рассчитанный на эксплуатацию в таких условиях, может в этом случае выйти из строя. В то же время есть устройства, у которых при низких температурах автоматически расширяются отверстия, восстанавливая нормальную скорость закрывания.

У многих доводчиков предусмотрены дополнительные опции, например торможение открытия, фиксация в положении «открыто», задержка на некоторое время перед началом закрывания и другие.

Более сложные и совершенные кулачковые механизмы могут крепиться в разных местах. Иногда их уже на заводе встраивают в полотно. Возможна также установка под порогом или внутри дверной коробки. Но такие работы более сложны и выполняются специалистами.

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.

Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Также стоит больше узнать о том, как выглядит монтажный комплект для установки межкомнатных дверей.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери

Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери

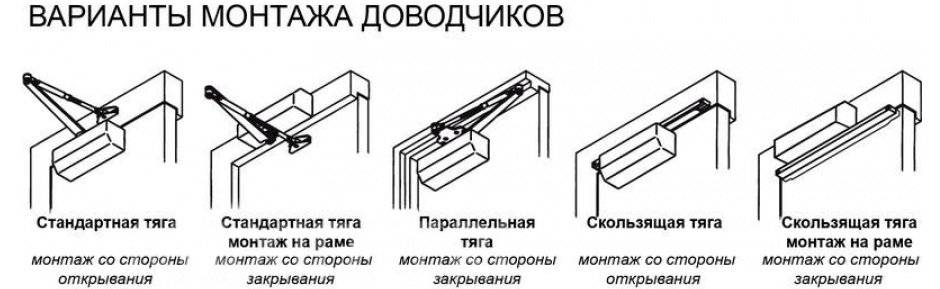

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

• С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

  С рычажной тягой

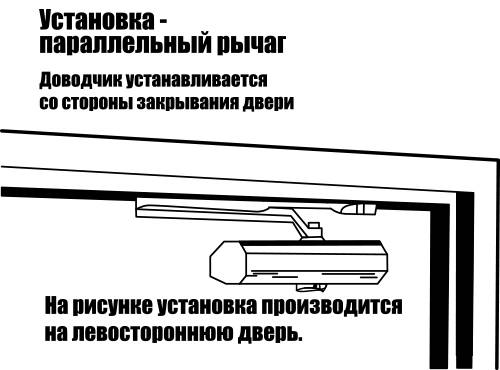

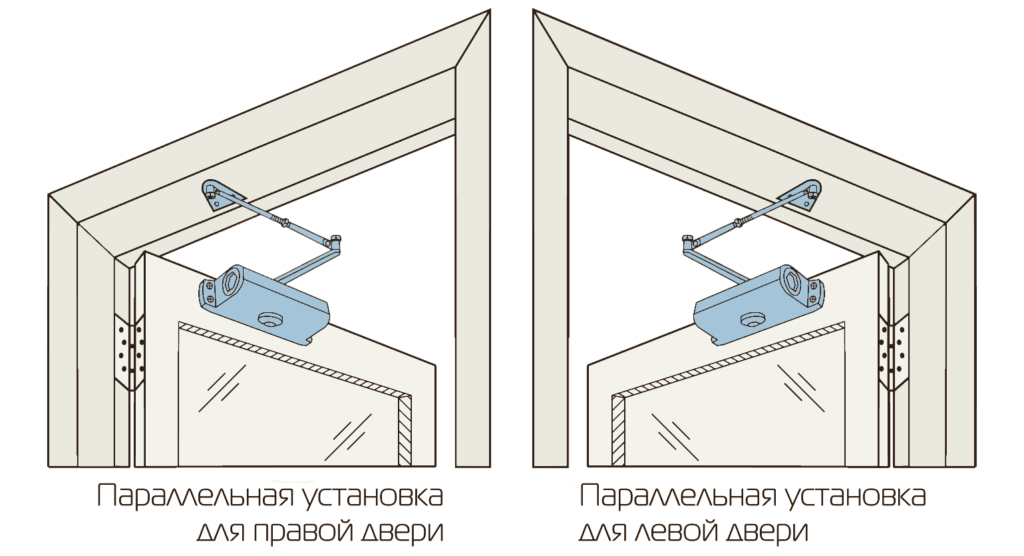

• Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

  Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

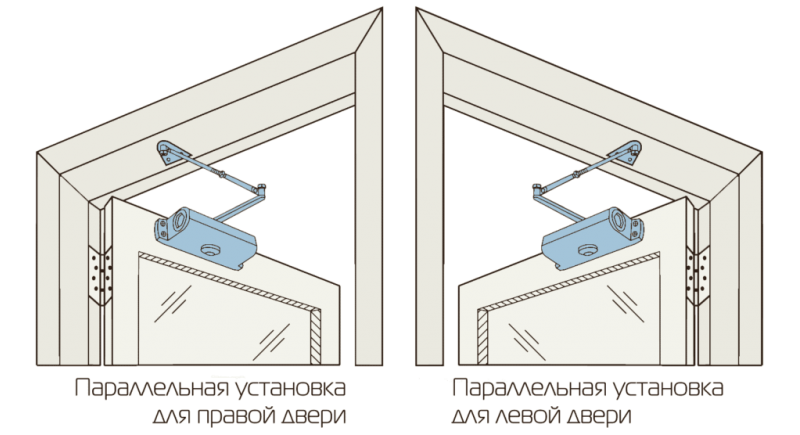

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Виды доводчиков

Для начала, я расскажу немного о доводчиках, что они представляют собой. Доводчик крепится на дверные полотна, и делает закрывание двери тихим и плавным. С доводчиком дверь закрывается самостоятельно, и аккуратно. Благодаря ему полотно дольше прослужит.

Доводчики делятся на три вида, выбор не большой, но можно подобрать по вкусу.

Верхние доводчики, самые распространенные,  легки в установке. Их можно увидеть на входных дверях в здании.

Устройства механизма делятся на два вида:

1. Зубчатый привод, популярный вид;
2. Со скользящим стержнем. Есть шансы вырваться вперед по популярности.

Напольные (нижний), такой вид доводчика выйдет немного дороже, способ монтажа сложнее. Отличие между «верхним» и «нижним», в том, что у второго вида отсутствует рычаг приводящий ось в движение. Очень хорошо подходит для дверных конструкций, которые открываются в обе стороны. Напольный доводчик, можно увидеть на стеклянных дверях.

Скрытые доводчики. Такой вид практически не заметен. Монтируется в дверь при ее изготовлении, нижняя часть устанавливается в пол.

Они делятся на два вида:

1. Скользящий стержень – схож с верхними доводчиками, отличается своей миниатюрностью, легко спрятать в дверном полотне или коробке;
2. Петля-доводчик – маленькое на столько, что вся система встроена в дверную петлю. Очень удобный вид доводчика, имеет ряд недостатков. Первый, его нельзя установить на массивные полотна, а из-за размера теряется рабочий ресурс, такую систему стоит правильно установить иначе все будет «впустую».

Классификация доводчиков

Поскольку вес и размер полотен различен, а наугад покупать количество доводчиков нет смысла. Так как на дверную массу в 20 кг. не нужно большого количества доводчиков, ведь от их переизбытка дверное полотно будет открываться сложнее.

Класс	Ширина двери (см.)	Масса двери (кг.)
1	до 7,5	до 20
2	от 7,5 до 8,5	от 20 до 30
3	от 8,5 до 9,5	от 30 до 50
4	от 9,5 до 11	от 50 до 80
5	от 11 до 12,5	от 80 до 100
6	от 12,5 до 14	от 100 до 120
7	от 14 до 16	от 120 до 160

Думаю, эта таблица поможет разобраться с количеством приобретения доводчиков на дверь.

Какой доводчик выбрать

Выбор зависит от пропорций дверной коробки, от веса и размера. Можно взять два вместо одного, но более мощного.

Для дверей расположенных внутри помещения используют от 3 до 5 класса. Если дверная конструкция достаточно легкая, то можно использовать классы ниже, например 1 или 2. Если дверное полотно достаточно тяжелое, то необходимо выбирать из 5 и 6 класса. А 7 класс подходит для бронированной двери.

Принцип действия

Он состоит из корпуса с механизмом, и рычажной тяги. Механизм оснащен мощной пружиной, она расположена в капсуле с маслом, когда происходит сжатие (когда открывают дверь), пружина плавно возвращается в первоначальное положение (происходит закрытие полотна). Думаю, более подробно описывать механизма работы не имеет никакого смысла. А принцип работы понятен.
