Как правильно выбрать трехфазный стабилизатор напряжения для дома

Феррорезонансные стабилизаторы напряжения — принцип работы

Для уменьшения веса и габаритов ферромагнитные стабилизаторы напряжения изготовляют с объединенной магнитной системой, а для повышения коэффициента мощности включают конденсатор по схеме резонанса токов. Такой стабилизатор называется феррорезонансным .

Феррорезонансные стабилизаторы напряжения конструктивно похожи на обычные трансформаторы (рис. 1, а). Первичная обмотка w1 на которую подается входное напряжение Uвх, располагается на участке 2 магнитопровода, имеющем большое поперечное сечение для того, чтобы эта часть магнитопровода находилась в ненасыщенном состоянии. Напряжение Uвх создает магнитный поток Ф2.

Рис. 1. Схемы феррорезонансного стабилизатора напряжения: а — принципиальная; б — замещения

Вторичная обмотка w2, на зажимах которой индуцируется выходное напряжение Uвых и к которой присоединяется нагрузка, расположена на участке 3 магнитопровода, имеющем меньшее сечение и находящемся в насыщенном состоянии. Поэтому при отклонениях напряжения Uвх и магнитного потока Ф2 значение магнитного потока Ф3 на участке 3 почти не изменяется, не изменяется э. д. с. вторичной обмотки и Uвых. При увеличении потока Ф2 та его часть, которая не может проходить по участку 3, замыкается через магнитный шунт 1 (Ф1).

Магнитный поток Ф2 при синусоидальном напряжении Uвх синусоидален. Когда мгновенное значение потока Ф2 приближается к амплитудному, участок 3 переходит в режим насыщения, поток Ф3 перестает увеличиваться и появляется поток Ф1. Таким образом, поток через магнитный шунт 1 замыкается только в те моменты времени, когда поток Ф2 по значению близок к амплитудному. Это делает поток Ф3 несинусоидальным, напряжение Uвых становится также несинусоидальным, в нем ярко выражена третья гармоническая составляющая.

В схеме замещения (рис. 1, б) параллельно включенные индуктивность L2 нелинейного элемента (вторичной обмотки) и емкость С образуют феррорезонансный контур, имеющий характеристики, представленные на рис 2. Как видно из схемы замещения, токи в ветвях пропорциональны напряжению Uвх. Кривые 3 (ветвь L2) и 1 (ветвь С) расположены в разных квадрантах, так как токи в индуктивности и емкости противоположны по фазе. Характеристику 2 резонансного контура строят, алгебраически суммируя токи в L2 и С при одних и тех же значениях напряжения Uвых.

Как видно из характеристики резонансного контура, применение конденсатора дает возможность получать стабильное напряжение при малых токах намагничивания, т. е. при меньших напряжениях Uвх.

Кроме того, при наличии конденсатора стабилизатор работает с высоким коэффициентом мощности. Что касается коэффициента стабилизации, то он зависит от угла наклона горизонтальной части кривой 2 к оси абсцисс. Так как этот участок имеет значительный угол наклона, то получить большой коэффициент стабилизации без дополнительных устройств невозможно.

Рис. 2. Характеристики нелинейного элемента феррорезонансного стабилизатора напряжения

Таким дополнительным устройством является компенсирующая обмотка wк (рис. 3), располагаемая вместе с первичной обмоткой на ненасыщенном участке 1 магнитопровода. С увеличением Uвх и Ф увеличивается э. д. с. компенсирующей обмотки. Ее включают последовательно с вторичной обмоткой, но так, чтобы э. д. с. компенсирующей обмотки была противоположна по фазе э. д. с. вторичной обмотки. Если Uвх увеличивается, то незначительно увеличивается э. д. с. вторичной обмотки. Напряжение Uвых, которое определяется разностью э. д. с. вторичной и компенсирующей обмоток, поддерживается постоянным за счет возрастания э. д. с. компенсирующей обмотки.

Рис. 3. Схема феррорезонансного стабилизатора напряжения с компенсационной обмоткой

Обмотка w3 предназначена для повышения напряжения на конденсаторе, что увеличивает емкостную составляющую тока, коэффициент стабилизации и коэффициент мощности.

Недостатками феррорезонансных стабилизаторов напряжения являются несинусоидальность выходного напряжения и зависимость его от частоты.

Промышленность выпускает феррорезонансные стабилизаторы напряжения мощностью от 100 Вт до 8 кВт, с коэффициентом стабилизации 20—30. Кроме того, выпускают феррорезонансные стабилизаторы без магнитного шунта. Магнитный поток Ф3 в них замыкается по воздуху, т. е. является потоком рассеяния. Это позволяет уменьшить вес стабилизатора, однако сужает рабочую область до 10% от номинального значения Uвх при коэффициенте стабилизации kc, равном пяти.

Источник

Критерии выбора

Перед тем, как приступить к выбору конкретного устройства, владелец объекта, имеющего трёхфазное электропитание должен сформулировать некоторую концепцию, в рамках которой будут осуществляться применение тех или иных средств коррекции питающего напряжения. В этом вопросе могут иметь место несколько подходов:

  • установка общего трёхфазного стабилизатора напряжения на вводе питания объекта;
  • установка трёх однофазных стабилизаторов, каждый из которых питает нагрузочную группу, подключенную к соответствующей фазе;
  • подключение одного или нескольких стабилизаторов только на вводе некоторых, наиболее чувствительных к перепадам напряжения электроприборов.

Иногда можно услышать высказывания о том, что все трёхфазные стабилизаторы представляют собой три однофазных прибора, помещённых в один общий корпус, и поэтому нет никакой разницы между одним трёхфазным стабилизатором и тремя однофазными. Разберёмся, почему это не соответствует истине, а стабэксперт.ру поможет вам в этом.

Влияние на технику

Феррорезонансные стабилизаторы напряжения могут повлиять на следующую технику:

  1. Телевизоры. Если вы подключите устройство к телевизору, тогда сможете заметить значительное уменьшение растра. Также некоторые цветовые лучи могут быть нарушены.
  2. Радиоприемники. Этот вид техники может потерять свою чувствительность. Выходная мощность приемника также может значительно уменьшиться.
  3. Магнитофоны. Выходная мощность этих устройств может значительно упасть. Стирание записей в этом случае также может ухудшиться.

Как видите, феррорезонансная продукция может иметь свои недостатки. Если вы не знаете, какие феррорезонансные стабилизаторы выбрать, тогда мы сейчас расскажем.

Бытовая техника постоянно улучшается. Именно поэтому производители стабилизаторов феррорезонансного типа также стараются улучшить свои товары. Они улучшают его схему, которая позволит справлять с высокими нагрузками.

Сейчас эта продукция может точно выполнять настройку напряжения. Процесс изменения и стабилизации напряжения происходит с помощью трансформатора. При необходимости он может добавлять или отнимать катушки.

Технические характеристики

Для того чтобы правильно выбрать аппарат стабилизации напряжения, необходимо ознакомиться с его техническими характеристиками, прописанными в инструкции по эксплуатации

При этом нужно обратить внимание на следующие параметры устройства:

  • общая (суммарная) мощность,
  • вид допускаемой нагрузки,
  • сколько фаз предусмотрено конструкцией оборудования,
  • особенности предполагаемой сети питания,
  • рабочий диапазон,
  • количество и качество розеток,
  • принципы и присутствие заземления,
  • возможная и предполагаемая точность стабилизации.

Важно! Номинальная мощность стабилизатора выбирается с учётом суммарной мощности всех потребителей

Технические характеристики

Для того чтобы правильно выбрать аппарат стабилизации напряжения, необходимо ознакомиться с его техническими характеристиками, прописанными в инструкции по эксплуатации

При этом нужно обратить внимание на следующие параметры устройства:

  • общая (суммарная) мощность,
  • вид допускаемой нагрузки,
  • сколько фаз предусмотрено конструкцией оборудования,
  • особенности предполагаемой сети питания,
  • рабочий диапазон,
  • количество и качество розеток,
  • принципы и присутствие заземления,
  • возможная и предполагаемая точность стабилизации.

Важно! Номинальная мощность стабилизатора выбирается с учётом суммарной мощности всех потребителей

Неравномерное распределение нагрузки

Отметим и тот факт, что обычно в частных домах, в которых есть трехфазная питающая линия,
достаточно неравномерное распределение нагрузки по фазам и отсутствуют трехфазные нагрузки.

В такой ситуации установка 3-х фазного стабилизатора с технической, да и финансовой точки зрения будет нецелесообразна,
вследствие того факта, что расчет и подбор СН будет проводиться с учетом наиболее нагруженной фазы питания.
В данной ситуации одна из 3-х фаз сети будет функционировать в более напряженном режиме работы, чем оставшиеся две.

Также следует знать, что при установке одного трехфазного стабилизатора напряжения нужно дополнительно произвести
равномерное распределение нагрузки по всем 3-м фазам питания, для того чтобы не возник «перекос фаз» и чтобы обеспечить
более оптимальный режим работы электрического устройства.

Если говорить о конкретных марках трехфазных стабилизаторов, то из электромеханических можно выделить
Энергию Hybrid,
Ресанта ACH-30000/3-ЭМ
и Rucelf.
Из релейных – Стабвольт. Вышеуказанные марки имеют трехфазное исполнение в одном корпусе.
Отечественные тиристорные модели в основном состоят из трех однофазных моделей, соединенных между собой.
Но есть и исключения.
Примеры электронных трёхфазных стабилизаторов напряжения на 30 кВт:
Энерготех STANDARD 12000×3,
Вольт Ампер Э 12-3/50.

Замеры и расчеты при выборе стабилизатора

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно “гуляет”. Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

Для автомата на 40А
P=I*U=40А*220В=8800Вт

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

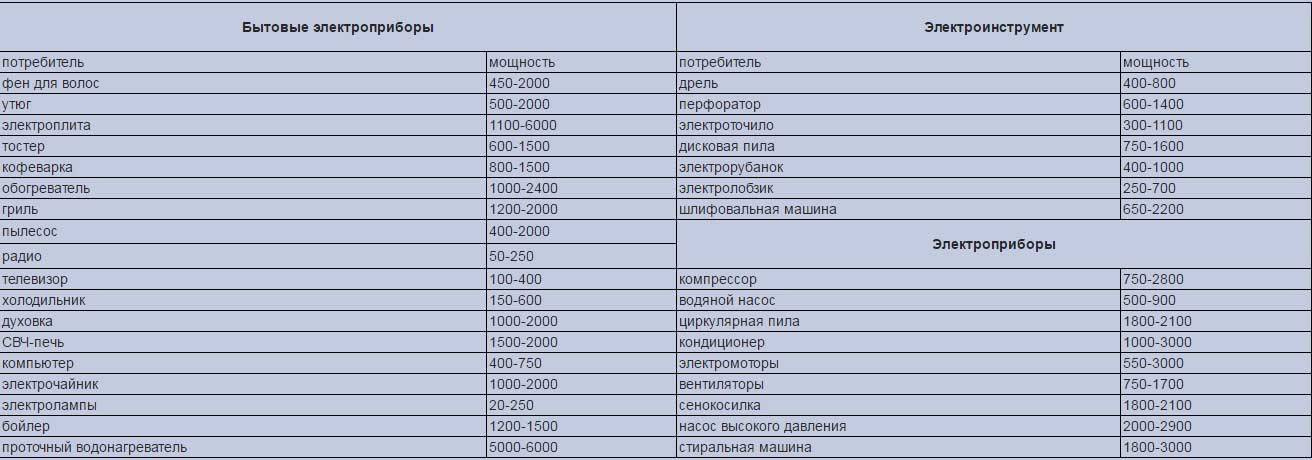

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас – 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Расчет коэффициента:
170В/220В=0,77

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить “потянет” ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Расчет мощности в кВа:
0,77*9ква=6,93ква

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

Итоговый расчет мощности в кВт:
6,93ква*0,8=5,54квт

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Выбирать стабилизатор, что называется “впритык” нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

1
2
3
4
5

Принцип работы и сфера использования

Работа 3-х фазного стабилизатора аналогична работе однофазных приборов. Процесс нормализации показателей электроэнергии осуществляется переключением обмоток стабилизирующих устройств, являющихся частью данных аппаратов.

В соответствии с принципом работы различают электронный и электромеханический стабилизаторы. Электронный прибор осуществляет переключение ступеней релейными и полупроводниковыми ключами. Электромеханический аппарат производит регулировку посредством токосъемного контакта, передвигающегося по обмотке тороидального трансформатора. Движение осуществляет электродвигатель.

Область применения 3-х фазных устройств, стабилизирующих напряжение, достаточно широка. С их помощью защищают и бытовые, и промышленные приёмники. Особенно чувствительна дорогостоящая бытовая техника. В производственных помещениях стабилизаторы монтируют на трёхфазном вводе. Это даёт возможность обезопасить все электрические устройства от нестабильности сети.

Высокочастотные модели стабилизаторов

По сравнению с релейными моделями, высокочастотный стабилизатор напряжения (схема показана ниже) является более сложным, и диодов в нем задействуется больше двух. Отличительной особенность приборов данного типа принято считать высокую мощность.

Трансформаторы в цепи рассчитаны на большие помехи. В результате данные приборы способны защитить любую бытовую технику в доме. Система фильтрации в них настроена на различные скачки. За счет контроля напряжения величина тока может изменяться. Показатель предельной частоты при этом будет увеличиваться на входе, и уменьшаться на выходе. Преобразование тока в этой цепи осуществляется в два этапа.

Первоначально задействуется транзистор с фильтром на входе. На втором этапе включается диодный мост. Для того чтобы процесс преобразования тока завершился, системе требуется усилитель. Устанавливается он, как правило, между резисторами. Таким образом, температура в устройстве поддерживается на должном уровне. Дополнительно в системе учитывается источник питания. Использование блока защиты зависит от его работы.

Однофазный или трехфазный стабилизатор?

Если у Вас сеть на 3 фазы, то можно установить как трехфазный стабилизатор в едином корпусе, так и 3 однофазных модели
(подробнее).

  1. Чаще всего применяется второй вариант, с объединением однофазных устройств в 380В на отдельном трехфазном автомате, который имеет ряд преимуществ:
  2. Стоимость трех однофазных стабилизаторов по 5 кВт ниже, чем одно трехфазного на 15 кВт
  3. Три однофазных модели стабилизируют напряжение независимо по каждой фазе, а трехфазная отключает всю нагрузку на других фазах если напряжение исчезло на одной из фаз (дом полностью обесточивается)
  4. Ассортимент моноблочных трехфазных стабилизаторов на 15 кВт крайне скуден и представлен в основном китайской продукцией (как правило, сервоприводного типа).

не обязательно брать все 3 стабилизатора по 5 кВтпроизвести расчет нагрузки по каждой фазе

Как выбрать стабилизатор напряжения: основные характеристики

Конечно, определяющей характеристикой, на которую нужно смотреть в первую очередь при выборе гаджета, это его мощность. Рассчитать ее очень просто – нужно суммировать мощности всех электроприборов, подключаемых к сети. Но тут стоит учесть два нюанса. Во-первых, если речь идет не о настольной лампе или радио, а о насосной станции или станке, то есть приборах с высокими пусковыми токами, запас мощности должен быть больше суммы мощностей минимум в три раза. Во-вторых, даже если к сети подключены только лампочки, стоит брать прибор с запасом мощности хотя бы в 20%. А вдруг вы захотите включить в розетку ноутбук, и при этом случиться скачок напряжения? Поэтому запас всегда должен быть.

Второй важный параметр – это фазность. Выбирается фазность прибора по количеству фаз в сети, то есть однофазный – для сети с одной фазой на 220 вольт, а трехфазный – для сети на 380 вольт. Трехфазный вариант существенно дороже, поэтому, если к сети с тремя фазами подключены приборы на одну фазу, то можно схитрить и поставить три однофазных стабилизатора – на каждую из фаз по одному. Это будет выгоднее.

К другим важным параметрам можно отнести следующие:

  • активная нагрузка – нагрузка, которую оказывают на сеть приборы, дающие свет или тепло. Активная нагрузка есть у утюга, обогревателя, электрической варочной поверхности и даже лампочки. Измеряется она в киловаттах и при выборе стабилизатора суммируется;
  • реактивная нагрузка – нагрузка от индуктивных и емкостных устройств, то есть от электродвигателей и других подобных приборов. Если вам нужно посчитать общую мощность такого электроприбора, то для этого нужно суммировать активную и реактивную;
  • диапазон напряжений – чем он больше, тем надежнее, но не всегда имеет смысл переплачивать, покупая модель с самым широким диапазоном. Особенно это актуально, если речь идет о более-менее стабильной электросети. Чтобы понять, какой диапазон вам нужен, достаточно просто замерять напряжение в сети несколько дней подряд пару раз в день. К слову, тут также стоит учитывать, что на некоторых моделях указывается диапазон входного напряжения и предельный диапазон. Вторые цифры – это пороговые значения, после преодоления которых стабилизатор просто отключает питание электроприборов;
  • точность – максимальное отличие исходящего напряжения от золотых 220 вольт. Допустимый уровень точности составляет плюс-минус 7% от номинала, но лампочки начинают мигать, если точность выше 3%. Чем выше точность, тем меньше заметны скачки напряжения, если объяснять по-простому;
  • тип монтажа – стабилизаторы различают настенные и напольные. Первые монтируются на стену, вторые ставятся на пол. Выбирая тип монтажа прибора, стоит учитывать, что влажные, пыльные или грязные места – не лучший выбор для устройства, работающего с электричеством. А электромеханические модели еще и не переносят мороз, поэтому не стоит устанавливать их на улице или просто в неотапливаемом помещении.

Интересная, но необязательная функция, которую можно учитывать при выборе стабилизатора напряжения для дачи или дома, это наличие дисплея. На нем отображается входное и выходное напряжение, нагрузка и другие данные, которые будут для вас совершенно бесполезны, если вы не разбираетесь в электротехнике.

Кстати, если вы купили стабилизатор напряжения, то не стоит включать паранойю и подключать к нему абсолютно все электроприборы. Постоянное напряжение для стабильной работы нужно холодильнику, телевизору, компьютеру, телефону и лампочкам, а вот обогреватель нормально работает и при скачках напряжения. Более того, если подсоединить к прибору мощное устройство типа электросварочного аппарата, то оно может привести к срабатыванию защиты и отключению тока в принципе. Если нужно защитить, например, только холодильник с телевизором, то оптимальным выходом станет покупка двух сетевых стабилизаторов вместо одного магистрального.

Высокочастотные модели стабилизаторов

По сравнению с релейными моделями, высокочастотный стабилизатор напряжения (схема показана ниже) является более сложным, и диодов в нем задействуется больше двух. Отличительной особенность приборов данного типа принято считать высокую мощность.

Трансформаторы в цепи рассчитаны на большие помехи. В результате данные приборы способны защитить любую бытовую технику в доме. Система фильтрации в них настроена на различные скачки. За счет контроля напряжения величина тока может изменяться. Показатель предельной частоты при этом будет увеличиваться на входе, и уменьшаться на выходе. Преобразование тока в этой цепи осуществляется в два этапа.

Первоначально задействуется транзистор с фильтром на входе. На втором этапе включается диодный мост. Для того чтобы процесс преобразования тока завершился, системе требуется усилитель. Устанавливается он, как правило, между резисторами. Таким образом, температура в устройстве поддерживается на должном уровне. Дополнительно в системе учитывается источник питания. Использование блока защиты зависит от его работы.

Методы стабилизации

В соответствии со схемным решением, посредством которого реализуется такая регулировка, все устройства этого класса подразделяются на электромеханические, релейные и феррорезонансные.

Электромеханический СНТ

Первые из них работают по принципу непрерывного регулирования, осуществляемого с помощью серверного двигателя, перемещающего съёмный контакт вдоль витков вторичной обмотки. Достоинством этих систем является высокая точность установки напряжения (по сравнению со всеми другими системами).

К существенным недостаткам такого стабилизатора можно отнести:

  • Скорость регулировки в этом случае не превышает 15-ти Вольт в секунду;
  • Работа агрегата сопровождается значительными по уровню шумами;
  • В процессе управления наблюдается сильное искрообразование.

Дополнительная информация. Низкая скорость выставления выходного параметра объясняется большой инерционностью процесса регулирования.

Релейные системы названы так потому, что в них в качестве элементов, коммутирующих дополнительные витки в обмотке, используются обычные реле. Их быстродействие несколько выше, чем у электромеханических, но при работе они также создают много шума, проявляющегося в виде характерных щелчков.

Релейное устройство

В устройствах ферромагнитного типа за счёт особого режима работы магнитопровода напряжение во вторичной обмотке практически не изменяется (даже при условии его колебаний на входе). Основной недостаток таких систем – очень низкий коэффициент передачи мощности, которая в большей мере расходуется на обслуживание индуктивной нагрузки.

Помимо этого, для выдерживания значительных по величине токов габариты линейного дросселя получаются очень громоздкими.

Виды стабилизаторов напряжения

Релейный стабилизатор

За счет невысокой стоимости и достаточно высокой точности регулирования такие стабилизаторы приобрели наибольшую популярность. Силовое реле переключает обмотки трансформатора, чтобы на выходе получить нужное напряжение. Оно регулируется с шагом 5-20 В. Чем выше количество реле, тем выше точность регулировки, но при этом возрастает частота срабатываний, отсюда частые и мелкие перепады напряжения, что может сказаться на работе осветительных приборов (мерцание).

Плюсы:

  • компактные размеры, небольшой вес;
  • возможность работы в широком диапазоне температур (-30…+40С);
  • работа при перегрузке (несколько часов при напряжении 110% от номинального и несколько секунд при 200% от номинального);
  • высокая скорость срабатывания;
  • широкий диапазон регулирования входящего напряжения, низкая чувствительность к его искажению;
  • долговечность до 10 лет;
  • невысокая шумность.

Минусы:

  • ступенчатая стабилизация и, как результат, изменение уровня освещенности;
  • большое количество узлов в конструкции снижает надежность.

Оборудование оптимально подходит для сетей с небольшими и нечастыми перепадами напряжения.

Электромеханический стабилизатор

Стабилизатор работает за счет перемещения по обмотке трансформатора контакта, который приводится в движение сервоприводом. Бывают сетевые и магистральные.

Плюсы:

  • работа с большими нагрузками;
  • способность выдерживать серьезные скачки напряжения (несколько секунд при напряжении, вдвое выше номинального);
  • плавность регулировки напряжения;
  • бесшумность при отсутствии резких скачков напряжения;
  • напряжение на входе может быть практически любым;
  • высокая точность стабилизации;
  • невысокая стоимость, но есть и дорогие модели с высокой скоростью срабатывания.

Минусы:

  • скорость реагирования на скачок напряжения ограничена скоростью щетки (10-15 В/сек);
  • чем выше мощность, тем больше вес устройства;
  • оборудование не будет работать при температуре менее -5С и более +40С;
  • шум в момент стабилизации напряжения;
  • щетки и сервопривод нуждаются в регулярной замене (каждый 3-7 лет).

Такой стабилизатор хорошо подходит для сетей со стабильно пониженным или повышенным напряжением. Лампочки мерцать не будут.

Тиристорные и симисторные стабилизаторы

По принципу работы напоминают релейные стабилизаторы, но переключение между обмотками тут осуществляют полупроводниковые ключи, симисторы или тиристоры. За счет этого повышается скорость, снижается шумность, увеличивается эффективность работы. Многие модели оснащаются дисплеем, где отображается входящее и выходящее напряжение.

Плюсы:

  • надежность и долговечность;
  • работа с низкими и высокими входящими напряжениями;
  • многие модели способны выдерживать температуру до -20С;
  • детали почти не изнашиваются, так как нет подвижных элементов;
  • быстродействие;
  • бесшумность.

Минусы:

  • высокая цена;
  • сложность ремонтных работ;
  • невысокая устойчивость к перегрузкам;
  • чем выше точность регулировки, тем выше количество ступеней, и тем ниже быстродействие.

Обычно такие стабилизаторы используют для защиты отдельной техники (компьютер, стиральная машина) при частых, но незначительных перепадах напряжения.

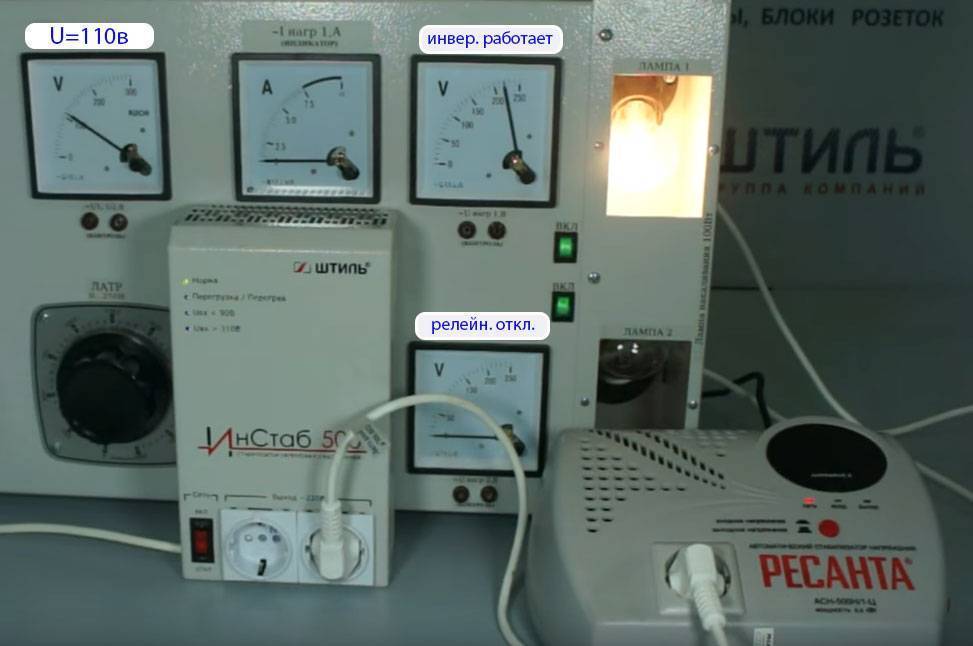

Инверторный стабилизатор

Самые новые и совершенные стабилизаторы. Работают по принципу двойного преобразования энергии, за счет чего лишаются многочисленных недостатков другого типа устройств.

Плюсы:

  • компактность;
  • работа с входным напряжением 115-300 В, при этом на выходе получаем стабильное напряжение 220 В;
  • высокая точность;
  • минимальная задержка.

Минусы:

  • цена;
  • работа оборудования требует постоянного охлаждения, за которое отвечают вентиляторы, потому придется мириться с небольшим постоянным шумом.

Оборудование подходит для любого типа техники.

Комбинированный стабилизатор

Совмещает в себе преимущества релейного и электромеханического устройств

Если происходит резкий скачок напряжения, то включается релейный механизм, так как тут важно быстродействие. При напряжениях, близких к нормативным, работает серводвигатель

Дополнительные функции и опции

Рассматривая вопрос, выбора стабилизатора напряжения для квартиры или дома, нельзя упустить из виду и ряд дополнительных функций, которые упрощают эксплуатацию, делают ее более безопасной и расширяют функционал установки. Часто из двух стабилизаторов одинаковой фазности, мощности и диапазона регулировок, стоит выбрать тот, у которого предусмотрено больше функций, пусть и стоит он несколько дороже.

Вольтметр и амперметр

Бытовые стабилизаторы оснащаются измерительными приборами — вольтметрами обязательно, амперметрами — в виде опции. Приборы показывают выходное напряжение после стабилизации и силу тока по каждой фазе. Если понадобится узнать напряжение в питающей сети, то в некоторых стабилизаторах предусмотрена и такая возможность — достаточно нажать специальную кнопку и вольтметр переключается на измерение параметров входной сети. Большинство бытовых стабилизаторов комплектуются аналоговыми (стрелочными) вольтметрами и амперметрами достаточно высокой точности.

Но в последнее время много производителей стабилизаторов перешли на цифровые приборы — это значительно улучшает дизайн и, естественно, позволяет увеличить стоимость установки. Хотя на точность измерения большого влияния не оказывает — при контроле за работой бытового стабилизатора десятые и сотые доли единиц измерения особой роли не играют.

Многие стабилизаторы оснащены светодиодной сигнализацией, которая может извещать о нормальной работе устройства, выходе из режима, критических перегрузках и прочих состояниях как сети, так и самого прибора. Каждый из производителей использует то количество светодиодов и их цвета, которое кажется ему наиболее удобным. Перед началом эксплуатации стабилизатора необходимо ознакомиться со значением каждой лампочки и режимом ее работы — свечение, мигание, периодичность вспышек.

Работают стабилизаторы в автоматическом режиме и возможности ручной регулировки не предусмотрено. Но контрольные приборы выполняют достаточно важную функцию — всегда можно определить диапазон отклонения напряжения и силы тока по каждой из фаз и отключить потребитель, который не может работать в данных условиях. Также можно визуально контролировать общую мощность тока в домашней сети, воспользовавшись данными контрольных приборов и формулой P=UI.

Возможность переключения задержки появления напряжения на выходе

Еще одной удобной опцией является кнопка задержки выходного напряжения. Это необходимо, чтобы все схемы стабилизатора после запуска вышли на рабочий режим и подавали в сеть ток требуемых характеристик. Обычно для этого стабилизатору бытового уровня требуется 5 – 7 секунд. Но при высоком уровне потребления мощности в домашней сети, этого времени может быть недостаточно, кнопка позволяет продлить его до нескольких минут и исключить возможные ложные запуски.

Режим «Байпас»

Очень удобно, если в нем предусмотрена функция «байпас», то есть условия для прямого прохождения тока, минуя все схемы регулировки и трансформаторное оборудование. Это очень удобно, когда напряжение питающего  тока намного ниже, чем допустимый диапазон работы или нужно подключить устройство, превышающее по мощности критический уровень стабилизатора. В таком случае переключатель позволяет электротоку идти прямо к потребителю, а стабилизатор находится в режиме ожидания.

Вентилятор принудительного охлаждения

Приблизительно до мощности 10 кВА стабилизаторы охлаждаются конвекционными потокам, циркулирующими свободно сквозь вентиляционные отверстия корпуса. Установки большей мощности комплектуются вентиляторами принудительного действия.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
