Нужна ли вентиляция канализации в частном доме: схемы, трубы

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

  • Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
  • В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
  • Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Простой и понятный гидрозатвор

Гидрозатвор

Барьером для неприятных запахов служит и гидравлический затвор, который обязательно предполагается в любом приемнике сточных вод. Физически он, может представлять собой коленообразный сифон, обычно выполненный из такого же материала, как и весь канализационный трубопровод (металл, пластик). В этом узле постоянно находится некоторое количество воды, которая и не пускает в помещение зловоние.

Важно! Надеяться, что гидрозатвор на 100% защит от запаха канализации не стоит. Если в системе внезапно упадет давление, к примеру, при залповом сбросе воды, то «ароматам» стоков ничто не помешает поступать внутрь помещения

Также, хотим сделать особый акцент на том, что во время эксплуатации через определенный период времени на стенках сифона будут откладываться жиры и различные загрязнения (волосы, нитки, мыльная пена, пр.). Вот они и станут источником зловонного запаха. Чтобы этого избежать необходимо периодически проводить профилактическую чистку колена – 2-3 раза в полгода.

Когда применяется вакуумный клапан

Второй вариант обустройства вентиляции кроется в установке
вакуумных клапанов. Однако этот способ рекомендуется лишь тогда, когда
поставить фановые трубы невозможно по техническим нестыковкам, либо их
установка является финансово невыгодной.

Принцип работы устройства заключается в соединении створки и
пружины, обладающей низким значением сопротивления. Когда приспособление
закрыто, герметичное уплотнение полностью изолирует проникновение воздушных
масс. Когда в канализации появляется разрежение (в случае слива воды), клапан
автоматически открывается и воздух из комнаты попадает в систему, регулируя
правильность пропорций. Как только равновесие будет восстановлено, створка
снова закрывается и создаёт герметичное уплотнение.

Проникнуть неприятным ароматам в комнату сквозь герметичный
вакуумный клапан невозможно. Препятствием на пути канализационных запахов при
открытом клапане становится воздушный поток, который движется в обратную
сторону.

Во время обустройства вентиляции с монтажом вакуумного клапана
важно понимать и руководствоваться некоторыми аспектами функционирования этого
приспособления:

  • В случае высыхания гидрозатвора установленный клапан не в силах предотвратить распространение запаха по комнатам в доме.
  • Основным местом установки клапанов принято считать стояк. Если на указанном участке монтаж затруднён, тогда поставить их можно на любом горизонтально расположенном участке трубопровода.

При подборе способа оборудования вентиляции стоит понимать, что монтаж гидрозатвора при любом раскладе сделает эффективность функционирования системы гораздо выше.

Основные особенности систем канализации в странах СНГ

К особенностям, свойственным всем системам канализации, спроектированным в странах СНГ, относят:

  • движение отходов жизнедеятельности человека производится естественным образом;
  • достигается подобный эффект за счет небольшого наклона, который рассчитывается при проектировании и специальных помп;
  • трубы, по которым текут бытовые отходы, отделены от ливневых, которые отвечают за выведение излишков воды с городских улиц;
  • и общедомовые, и ливневые стоки обслуживаются городскими службами.

В остальном различия зависят от конкретной страны проживания и особенностей того или иного региона.

Принцип работы и варианты устройства вентиляции

Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.

Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение. Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.

Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.

Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.

К нарушению этого процесса ведут такие действия:

  • Установка глухих оконных рам.
  • Монтаж дверных проемов без зазора между полом и дверным полотном.
  • Постоянно закрытые межкомнатные двери.
  • Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.

Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.

О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.

Для многоквартирных домов допускается несколько вариантов устройства вентиляции:

  • От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.
  • Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.
  • Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.
  • Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

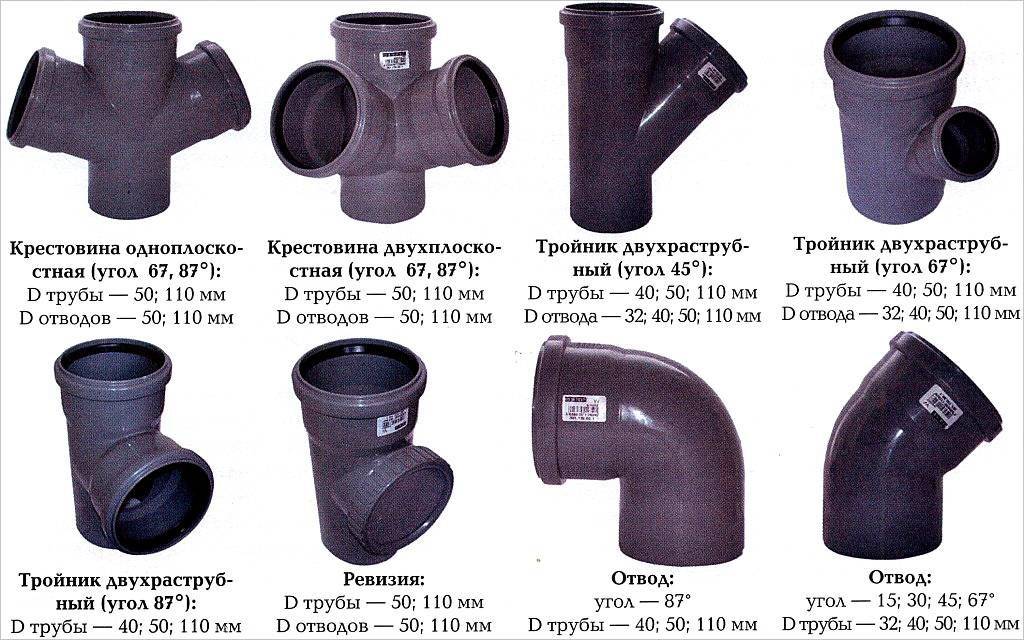

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

  • Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
  • При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
  • При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
  • Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
  • При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
  • Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
  • Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Монтажные работы

Пластиковые изделия устойчивы к перепадам температуры. Работать с ними можно в любое время года даже при сильном морозе.

Вытяжка из труб частном доме собирается в такой последовательности:

  1. Составление проектной документации. Следует предусмотреть все мелочи и учесть возможные нюансы. На схеме необходимо указать прохождение трассы с точной привязкой к каждой комнате, чердаку и крыше. На основе составленных чертежей проводятся расчеты строительных материалов.
  2. Нанесение разметки. На стенах, потолке и полу отмечаются места прохождения каналов и точки их крепления к несущим поверхностям.
  3. Высверливание отверстий для крепления хомутов. Вставка в них дюбелей и фиксация клипс шурупами.
  4. Проведение сборки канала. Сначала делается стояк, в который врезаются тройники и заглушки. Стыковка звеньев осуществляется в раструбы. Прокладки предварительно покрываются силиконовой смазкой.
  5. Установка электрических приборов. Вставив вентилятор, трубу присоединяют к общему трубопроводу. Аналогично поступают с нагревателем на входной группе.
  6. Проверка герметичности. Делается это путем нанесения на стыки мыльной пены. Если обнаруживается протечка, то она закрывается силиконовым герметиком.
  7. Установка решеток и вентиляционных грибков.

Если есть такая возможность, то монтаж вытяжной системы целесообразно проводить на этапе строительства дома или во время ремонта до нанесения финишной отделки.

Принцип работы

Работа септика практически происходит по-разному в каждом случае. Осветленная в процессе прохождения септика вода должна уходить постоянно, ведь септик пополняется также постоянно. На деле часто происходит несколько другой процесс — септик работает до тех пор, пока вода заполняет емкость. Такое часто происходит при непонимании того факта, что одного септика для успешной работы канализации недостаточно. Должен быть обеспечен отвод осветленных стоков, должна работать вентиляция септика. Предполагается, что при использовании дорогого импортного септика с аэрацией можно сбрасывать стоки в ближайшие водоемы.

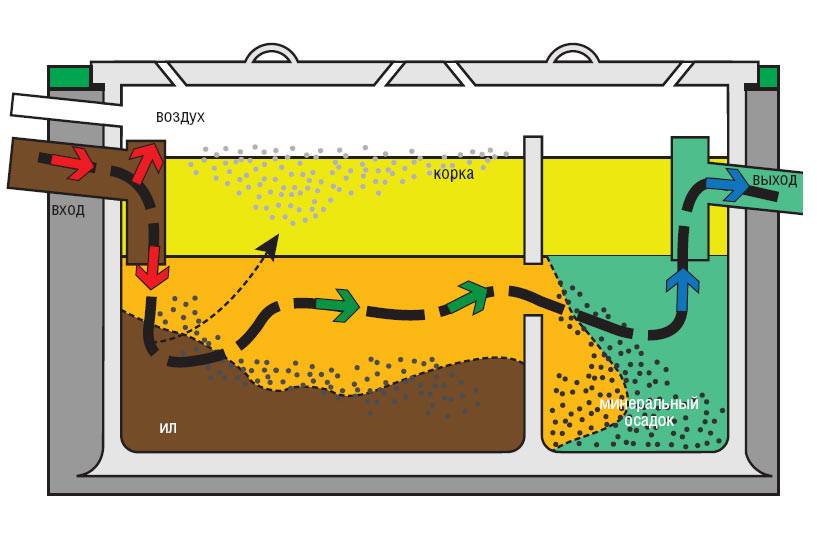

Принцип работы септика.

При расходе воды в доме менее 1 м³ заполнение емкости септика произойдет всего за пару дней. Осветленная вода должна уходить самотеком через отводящую трубу. Обычно вода уходит в дренажную трубу, далее в канаву или на поля фильтрации. Поступая небольшими порциями, сточная вода в правильно рассчитанном септике должна держаться на одном уровне. Этот уровень должен быть таким, чтобы отводящая труба могла работать в оптимальном режиме.

Известно, что для любой канализационной трубы оптимальное заполнение — 1/3 диаметра. Вот почему для наружной канализации непригодны трубы диаметром менее 100 мм. Это относится и к отводящим трубам из септика. Можно считать, что выбор диаметра отводящей трубы местной канализации уже сделан, 100 мм — это необходимый минимум. Теоретически никогда не помешает увеличить диаметр отводящей трубы.

Проблемой будет найти в продаже дренажную трубу для поля рассасывания большого диаметра. Ее можно при желании изготовить самим, сделать соответствующие пропилы в обычной канализационной трубе. В интернете можно найти любые рекомендации для таких хозяев, желающих сделать дренажные трубы более эффективными. Обычно отводящая труба от септика быстро заиливается, но сделать ее больше тоже не всегда возможно, так как готовые септики имеют отводящие патрубки определенных размеров.

Фановые трубы, или Как избежать попадания в дом запахов из канализации?

Фановая труба — важный элемент системы канализации в загородном доме. Проще говоря, это соединенный со стояком и выведенный на крышу вытяжной канал, через который неприятные запахи удаляются за пределы здания

Для чего служит фановая труба? Ее основная задача — удаление запахов из канализационного стояка в атмосферу. Обычно, чтобы загрязненный воздух не попадал в помещение, в приёмнике сточных вод от сантехприбора ставят гидрозатвор, представляющий собой изогнутую трубу, заполненную водой. При сливе часть воды остаётся в изгибе трубы, не позволяя воздуху из канализации проникнуть в помещение. Казалось бы, проблема решена. Но не для домов сезонного проживания: если сантехприбором какое-то время не пользоваться, то барьер на пути неприятных запахов в прямом смысле слова постепенно испарится. Вот тут-то и выручает фановая труба: загрязнения воздуха не произойдет, даже если гидрозатвор высох. Кроме того, она предотвратит срыв затвора, который может случиться в момент максимального водоотведения.

Многослойные фановые трубы из полипропилена (ПП) с шумопоглощающими добавками обеспечивают повышенный уровень звукоизоляции. Они имеют стенки увеличенной массы, а также усовершенствованную конструкцию угловых отводов.

Еще одна функция фановой трубы — предотвращать разрежение газов в стояке (именно из-за него вода утекает из раковин с характерным хлюпающим звуком).

Один стояк — одна труба

В большинстве случаев используют фановые трубы диаметром 100 мм, но иногда бывает достаточно и 50-миллиметровых. Их диаметр, равно как и количество, определяется инженерным расчетом исходя прежде всего из числа сантехприборов, подведенных к одному стояку. Как правило, на стояк с двумя-тремя ванными комнатами (оборудованными умывальником, душевой и унитазом) нужна одна фановая труба. Если же санузлы расположены в разных частях здания, как нередко бывает в домах большой площади, и подключены к отдельным стоякам, то каждому из них потребуется и своя фановая труба. Притом следует учитывать, что все вытяжные каналы выводят на кровлю, а значит, на ней «вырастет» соответствующее количество труб.

Монтаж

Схема расположения труб в доме Фановые трубы монтируют одновременно с системой канализации. У вытяжного трубопровода могут быть как вертикальные, так и горизонтальные участки (оптимальный угол поворота — 45°). Трубы соединяют в раструб, используя для герметичности канала резиновый уплотнитель. К стенам их фиксируют через каждые 70 см хомутами с виброизолирующими прокладками.

Для проводки труб через железобетонные перекрытия применяют гильзы из жёсткого негорючего материала (чаще всего это куски стальных труб, которые вставляют в заранее проделанные отверстия). Гильза нужна для защиты трубы от температурной деформации и от механических повреждений при осадочных подвижках здания.

Обратите внимание: 100-миллиметровая труба имеет раструб диаметром 110 мм, следовательно, внутренний диаметр гильзы для нее должен составлять 120 мм. Образующийся зазор заполняют водонепроницаемым материалом (силиконовым герметиком, монтажной пеной, промасленным или пропитанным битумом канатом), который не должен жестко фиксировать трубу в гильзе, допуская ее незначительные подвижки по продольной оси

Вывод трубы через крышу

Обычно с этой целью используют специальные проходники (некоторые из них подходят только для определенного кровельного покрытия, но бывают и универсальные модели). Нередко вытяжные трубы выводят на крышу через дымоход.

При выходе на крышу фановая труба должна отстоять от мансардного окна не менее чем на 50 см, иначе запахи из канализации будут «закачиваться» в помещение при проветривании.

В любом случае важно помнить одно: по понятным причинам фановая труба не должна быть расположена в одном канале с трубой приточной вентиляции, а также выходить на кровлю рядом с мансардным окном, поблизости от открытых террас и балконов

Клапан как альтернатива

Как быть, если по какой-либо причине невозможно установить фановую трубу? Проблему поможет решить воздушный клапан высотой 15–20 см, расположенный на конце канализационного стояка. Это недорогое и простое по конструкции устройство работает следующим образом: когда в стояке возникает разрежение, мембрана клапана поднимается и пропускает воздух в систему канализации. А когда давление выровняется, мембрана опускается, создавая барьер на пути неприятных запахов.

Конечно, адекватной заменой фановой трубе клапан не является (в частности, он быстро загрязняется и выходит из строя, а при высохшем гидрозатворе в нем вообще нет смысла), однако в ряде ситуаций он становится единственно возможной альтернативой.

Требования к вентилируемому клапану (аэратору)

Установка вентилируемых клапанов для подсоса воздуха в систему (Рисунок 5), гарантирующих нормальную эксплуатацию канализации, осуществляется на основе соответствующих расчетов. Пропускная способность аэратора должна отвечать заложенным проектным параметрам пропускной способности стояка. В свою очередь расход жидкости через стояк зависит от его диаметра, типа (вентилируемый/невентилируемый) и высоты. В расчетах учитываются также диаметр диктующего поэтажного отвода (с наибольшим расходом стоков), угол входа жидкости через него, высота гидрозатворов и другие исходные данные.

Рисунок 5. Принцип действия аэратора — воздушного клапана для канализации:1. В рабочем положении клапан закрыт — воздух из канализации не поступает в помещение.2. При возникновении разряжения в канализационном стояке открывается клапан аэратора, недостающее количество воздуха поступает из помещения, предотвращая срыв гидрозатвора.

В упрощенном виде согласовать пропускные параметры аэратора и вентилируемого стояка, можно используя табличные подборки. Изначально следует обратиться к приложению «Б» СП 40-107-2003 по монтажу внутренней канализации из полипропиленовых труб. Именно к нему отсылает СП 30.13330.2012 для определения характеристик аэратора.

Таблица 1. Пропускная способность стояка из полипропиленовых труб  ∅110 мм, оборудованного вентиляционным клапаном с площадью живого сечения воздушного потока 3170 мм2 и 1650 мм2.

Диаметр поэтажного отвода, ммУгол входа жидкости в стояк, °Пропускная способность стояка, л/с
1650 мм23170 мм2
5045.0
60.0
87.5
5.85
5.10
3.75
7.7
6.8
4.54
11045.0
60.0
87.5
4.14
3.64
2.53
5.44
4.8
3.2

Далее, следует выяснить расходные параметры канализации с аналогичными исходными данными. Для вентилируемых стояков их можно почерпнуть из таблиц 6-9 (СП 30.13330.2012).

Таблица 2. Пропускная способность вентилируемых стояков из поливинилхлоридных (ПВХ) труб (СП 30.13330.2012 (таблица 7)).

Наружный диаметр поэтажных отводов, ммУгол присоединения поэтажных отводов к стояку, °Пропускная способность, л/с, стояков при диаметре труб, мм
50110
5045
60
87.5
1,10
1.03
0.69
8.22
7.24
4.83
11045
60
87.5
1,10
1.03
0.69
5,85
5.37
3.58

При этом также учитывается диаметр поэтажного отвода и угол его присоединения. Из таблиц становится понятно, что например, для одних из наиболее популярных сегодня ПВХ труб Ø 110 мм с отводом Ø 110мм/45 (отвод для подключения унитаза) секундная пропускная способность стояка составит 5,85 л/c. Этот показатель оказывается несколько больше, чем при аналогичных геометрических параметрах канализации с воздушным клапаном (5,44 л/с (табл.1)).

Правила монтажа канализационной вентиляции

Чтобы правильно смонтировать вытяжку для канализации в вашем частном доме, нужно придерживаться ряда правил:

Желательно, чтобы фановая труба была из того же материала, что и канализационная. Это обеспечит простоту монтажа и облегчит герметизацию стыков.
Главная магистраль, отводы и фановая труба монтируются в единую канализационно-вентиляционную систему.
Монтаж канализационной вентиляции лучше выполнять во время строительства дома

Это не только сделает процесс более легким, но и позволит скрыть все коммуникации.
При возведении здания с нуля нужно позаботиться о наличии детального плана канализационной системы, который предусматривает все, начиная от фановой трубы и колпака для нее до канализационных люков и септика.
При выведении воздуховодов важно учесть расстояние от выхода вентиляции на крышу до окон, форточек и дверей вашего дома. Оно должно быть не меньше 4 метров, чтобы исключить вероятность попадания зловонных запахов в дом с потоками ветра.

Также нужно учитывать высоту концевой трубы, которая выводится через кровлю на крышу. Обычно она бывает от 0.2 до 3 метров. Но это слишком большой диапазон, и поэтому нужно немного конкретизировать цифры.

Для плоской крыши достаточно, чтобы высота трубы, возвышающейся над кровлей, была не более 30 сантиметров. А вот со скатной крышей немного сложнее.

Дело в том, что чем больше угол ската, тем выше нужно устанавливать вытяжку. Поэтому оптимальная высота для стандартной двускатной крыши будет не менее 50 сантиметров.

На крыше рядом с фановой трубой не должны находиться выходы других инженерных коммуникаций, например, печная труба или дефлектор приточно-вытяжной вентиляции дома.

Если другого выхода нет, и трубу нужно поставить именно рядом с другими, то устанавливать ее нужно на несколько метров выше остальных. Так можно обезопасить себя от попадания зловония в другие системы.

Чтобы усилить тягу в вентиляции, можно использовать простой прибор – дефлектор. Но нужно быть осторожным, так как в зимние месяцы на нем может замерзать конденсат, образующийся как раз в самом холодном месте системы.

Если отверстие трубы полностью обрастет льдом, пользы от такой вентиляции не будет.

Провести монтаж вентиляции в частном доме своими руками не так-то и просто. Это очень сложная система, основанная на законах физики и строительных технологиях.

Чтобы сделать все правильно и качественно, сначала нужно изучить типовые схемы канализационных и вентиляционных систем.

Особенности функционирования вентиляции канализации

Схема внутренней и внешней вентиляции канализации

Канализация частного дома состоит из двух частей — внутренней и наружной. Они работают вместе и образуют эффективную систему отвода стоков. Однако в трубах происходит разложение органических отходов, при этом образуются метан и другие неприятно пахнущие газы. Все это сопровождается выделением тепла. Нагретые испарения быстро распространяются по трассе и при малейшей возможности просачиваются в помещения. Поэтому нередко в частных домах жильцы сталкиваются со специфическими проблемами, связанными с канализацией — в комнатах появляется неприятный запах и слышно бульканье воды. Особенно опасны выделения из выгребных ям, которые могут стать причиной пожаров и взрывов. В таких ситуациях возникает вполне резонный вопрос: нужна ли вентиляция канализации?

Чтобы избежать подобных неприятностей, в канализации должна быть вытяжка, соединяющая полость магистрали с наружным воздухом. Нагретые испарения перемещаются по ней и выводятся в атмосферу, а свежий воздух опускается на их место. Давление в трубах выравнивается, снижает шум, появляющийся во время пользования сантехникой. При этом обеспечивается постоянный уровень воды в сифонах, не пропускающей газы в помещение.

На фото вентиляция канализационной системы

Вентиляция канализации функционирует в любое время года — в жару и в морозы. Это объясняется различием температур газов в магистрали и воздуха снаружи дома, благодаря которым между ними происходит взаимный теплообмен. Образуется перепад давлений, что способствует эффективному проветриванию магистрали.

Классическая вентиляционная система создается для естественного проветривание магистрали. Она считается внутридомовой, т.к. монтируется в здании. Конструкция состоит из таких элементов:

  • Фановая труба. Она устанавливается на канализационный стояк и выводится на крышу. Деталь соединяет систему с атмосферой.
  • Воздушный клапан. Предназначен для пропуска воздуха только в одном направлении — в трубу. Устанавливается в стояке и в его ответвлениях. Если в доме есть септик, клапан монтируют сверху вентиляционного стояка, подсоединенного к нему. С его помощью выравнивается давление в системе при спуске большого количества воды.
  • Дефлектор. Ускоряет потоки газов, выводимые из канализации. Крепятся сверху фановой трубы.
  • Колпак. Ставится, если отсутствует дефлектор.
  • Гидрозатвор (сифон). Монтируется непосредственно под мойкой, раковиной, за унитазом и рядом с другими сантехническими приборами для предотвращения проникновению газов в помещение. Он всегда наполнен водой. При нарушении работы сифонов в помещении появляется неприятный запах. Например, при резком сбросе воды в стояке образуется разрежение, которое вытягивает жидкость из гидрозатвора. В результате образуется канал, через который выходят газы.

В некоторых случаях допускается создавать системы вентиляции канализации в квартире, которые отличаются от классических. К ним относятся:

  • Вентиляция без фановой трубы. Вместо вытяжки монтируется воздушный клапан, но он хуже справляется с задачей.
  • Принудительная вентиляция. В таких системах устанавливаются электрические устройства различных конструкций, которые выдувают газы из магистрали. Для этих целей используются осевые нагнетатели небольшой мощности — 200-350 Вт. Они бывают нескольких типов: полевые, в виде крыльчатки, закрепленной на валу двигателя и помещенной в корпус в виде улитки; осевые, которые устанавливаются внутрь трубы. Вентиляторы используются в канализационных системах, которыми редко пользуются. В них вода в сифонах быстро пересыхает, и они перестают выполнять свою функцию.
