Типы вытяжной вентиляции: естественная, механическая, принудительная и их цены

Особенности искусственной вентиляции для ванной и туалета

Принудительная вентиляция в ванной комнате должна соответствовать особым требованиям, которые предъявляются для систем, работающих с воздухом в помещениях высокого уровня влажности. Отсутствие хорошего воздухообмена в такой зоне отрицательно влияет на микроклимат не только человека, но и вещей, материалов. Грамотно составленная схема обеспечит любую по площади ванную комнату формированием исключительно благоприятной кислородной среды. Даже в том случае, если планируется обустройство вентиляции в помещении уже построенного дома, эту работу можно сделать самостоятельно.

Итак, в соответствии с нормативами и строительными правилами (СНиП), в нашей стране, как и в странах СНГ, интенсивность притока и оттока воздуха в ванной должна составлять 25 м3/час, а при совмещенном санузле – не менее 50 м3 /час. Принудительная вентиляция тут создается при помощи специального вентилятора для ванной и санузла, который встраивается в воздухообменную систему. Если в помещении имеет место нормальная работа естественной вентиляции, установка принудительной системы все же рекомендована, так как только она способна достаточно эффективно избавить эти зоны дома от неприятных запахов и спертого воздуха.

По своей конструкции вентиляция в данных помещениях может быть канальной и без канальной. В первом случае происходит подвод вентиляции к тем участкам, которые нуждаются в особо интенсивном очищении воздуха от пара, влажности и частиц пыли. Во втором случае вентилируется ванна благодаря отверстиям в поверхностях стен. Эти отверстия являются каналами общей вентиляции не только частных домов, но и многоквартирных построек.

Перед тем, как приступить к составлению плана по модернизации вентиляционного вопроса, необходимо проверить качество функциональности действующей системы. Для этого следует приоткрыть форточку, например, в зале и открыть дверь, ведущую в ванную комнату. Затем необходимо взять лист бумаги положить его на отверстие шахты вентиляции

Обратите внимание, насколько интенсивно листок прижимается к данному отверстию. Отсутствие тяги потребует от вас выяснения причины, которая может быть, к примеру, простым засорением

Проверяется тяга и при помощи свечи, спички или зажигалки. Тем лучше работает система воздухообмена, чем сильнее пламя огня уклоняется в сторону входа в шахту.

Принудительная вентиляция в туалете рассчитывается по общему принципу, то есть, с учетом площади помещения. Вычислив точные данные площади уборной, полученную сумму следует умножить на число 5. К результату умножения добавьте еще не менее 20% (от полученного значения). Такая последовательность вычислений помогает определиться с оптимальной производительностью системы вентиляции для этого помещения.

Плюсы естественной вентиляционной системы

Естественная система вентиляции характеризуется рядом бесспорных преимуществ:

  • Надежность. Естественная вентиляция не предполагает наличия сложных механических устройств. Сломаться здесь попросту нечему.
  • Экономичность. Монтаж вентсистемы не потребует серьезных финансовых затрат, а большую часть работ возможно выполнить своими руками.
  • Простота обслуживания. Уход сводится к необременительному визуальному осмотру каналов и, при необходимости, их прочистке.
  • Энергонезависимость. Естественная вентсистема не нуждается в источниках питания.
  • Отсутствие шума. Даже современные системы принудительной вентиляции могут доставить ощутимый дискомфорт. Естественная вентсистема функционирует абсолютно бесшумно.

Нужна ли циркуляция воздуха?

Многие специалисты утверждают, что постройки, сделанные из дерева, являются «дышащими», у них нет необходимости специального создания вентиляционных систем. По их мнению, достаточного того, что воздух попадает в постройку через окна, а также щели между деревянными элементами. Ранее, наверное, так и могло быть.

Но на сегодняшний день деревянные постройки строятся таким образом, что естественная вентиляция в доме из древесины просто отсутствует. Строители пытаются максимально качественно сделать подобный дом и не допустить наличия щелей и сквозняков, чтобы максимально сберечь тепло. Монтаж окон и дверей также осуществляется максимально герметично, а стыки и зазоры обрабатываются специальными веществами. То есть в таком доме просто не остается возможности для поступления внутрь помещений свежих воздушных масс. Появляется и другая проблема – отработанный воздух тоже должен куда-то уходить. Как минимум, уже по этим причинам вентмеханизм в частном доме быть должен.

Но и это не все, ведь существуют и другие причины.

  • Древесина очень легко впитывает влагу, что может стать причиной ее разрушения и гниения. По причине влажности может появиться грибок и плесень.
  • Несмотря на то что древесина лучше может пропускать воздух, нежели бетон, без спецформирования вентиляционного механизма эффекта от этого нет.
  • Поддержание баланса температуры. Именно благодаря вентиляции легко применять использованные воздушные массы, чтобы обогревать помещение.
  • Вода, тепло и углекислые газы не могут выводиться деревом, а это значит, что без циркуляционной системы воздуха не обойтись.

Система вентиляции двухэтажного дома — Оптимизация работы вентиляции

При конструировании систем обеспечения циркуляции воздуха необходимо позаботиться об установке специализированного оборудования:

  1. На входе в шахту вентиляции установить автоматический клапан, в котором будет находится датчик влажности, что обеспечит экономию при функционировании системы. При повышении влажности в комнате клапан будет открываться шире, что улучшит тягу.
  2. Во всех жилых помещениях следует расположить клапаны оборудованные датчиками наружной температуры. В этом случае можно нивелировать поступление холодного воздуха, что позволит поддерживать необходимый температурный баланс.
  3. Для свободной циркуляции воздуха между помещениями следует вмонтировать переточные отверстия площадью не менее 200 кв.см.

Элементы приточно-вытяжной вентиляции

Существует два типа приточно-вытяжной вентиляции – замкнутая и разомкнутая. Последняя подразумевает наличие двух механических вентиляций – приточной и вытяжной. Они работают параллельно – приточная подает наружный воздух, а вытяжная – удаляет воздух из помещений. Вентиляция разомкнутого типа проектируется таким образом, чтобы воздух сообщающихся помещений следовал от боле чистого к более загрязненному.

Приточно-вытяжная вентиляция разомкнутого типа.

Системы замкнутого типа способны вторично использовать внутренний воздух (рециркуляция). В квартирах и частных домах такие системы практически не встречаются, ибо в рециркуляции нет необходимости.

Приточно-вытяжная вентиляция для дома состоит из системы вентканалов, воздухозаборника, вытяжки, рекуператора (калорифера), осушителя (увлажнителя), фильтров и системы автоматического управления.

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать

Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

  • L=Мв/ (Упом-Уп), где:
  • L- это объём необходимого чистого воздуха;
  • Мв – масса вредных веществ, что выделяются;
  • Упом – удельная концентрация элемента;
  • Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

Механическая или искусственная вентиляция

В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.

При механической вентиляции помещения дополнительно возможны увлажнение, очистка, нагрев или охлаждение воздуха

Если рассматривать плюсы и минусы искусственной системы, то можно выделить следующие:

  • нет зависимости от времени года и климатических условий;
  • производится любой, необходимый именно в определенной ситуации, вид очистки;
  • более дорогой вариант по сравнению с естественной;
  • большая энергоемкость.

Очень часто, чтобы взаимокомпенсировать достоинства и недостатки различных систем, применяются смешанные варианты.

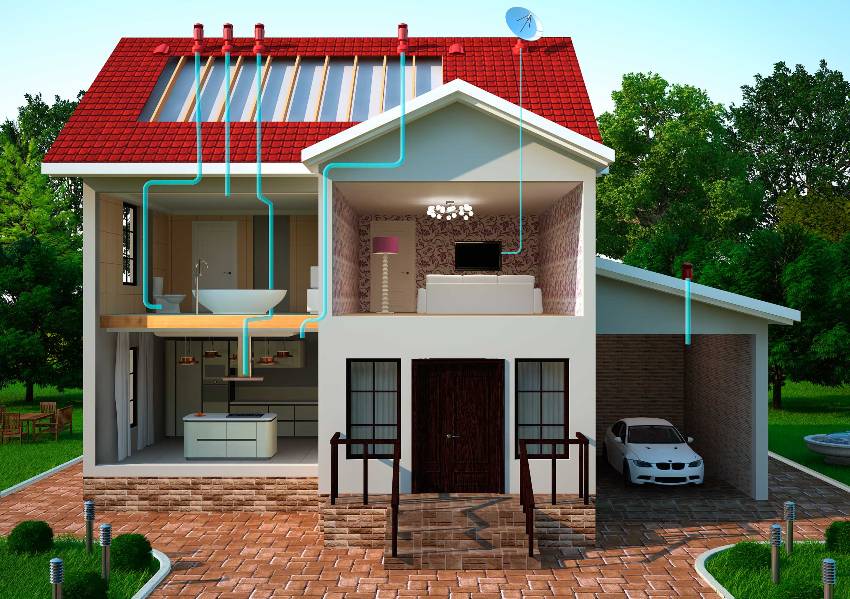

Пример обустройства искусственной вентиляции в двухэтажном коттедже

Фото естественной вентиляции дома

Биокамин для дачи — декоративный способ для красивого оформления!
Украшения для сада — самые красивые и оригинальные варианты в ландшафте!

Свежий и чистый воздух – это необходимость для каждого человека. При его отсутствии в доме или офисном помещении замечается быстрое утомление людей, снижение их рабочей способности, возникают сбои в организме. Для нормальной жизнедеятельности воздушные массы в здании должны постоянно циркулировать. Происходит это естественным способом или принудительным. Для насыщения кислородом, чистым воздухом всех находящихся в здании, применяются приточно-вытяжные вентиляции.

Какие помещения частного дома требуют проветривания

Вентилироваться должны все без исключения помещения дома или квартиры. Другое дело, что есть внутренние помещения без окон и для их вентиляции необходимо прокладывать дополнительные вентканалы. Помещения с окнами могут вентилироваться через окна. Но следующие помещения должны иметь свою вентиляцию, даже если у них нет окон:

  • Туалеты, для устранения неприятных запахов.
  • Ванные комнаты, для удаления лишней влаги, пара, приводящих к появлению плесени,
  • гардеробные комнаты.
  • Кухни, так как процесс горения требует много кислорода, а приготовление пищи сопровождается большим выделением жира и дыма в воздух.
  • Помещения котельных и иные технические помещения.

Несмотря на того, что относительно жилых комнат в этих местах дома мы проводим меньше времени, устройство вентиляции в этих помещениях необходимо из-за особенностей их использования или по требованиям эксплуатации установленного там оборудования. Конечно, можно проветрить, например, туалет через окно. Но в холодный период можно просто простудиться у отрытого окна.

Расчет вытяжной вентиляции

вытяжной вентилятор

Расчет вытяжной и приточной вентиляции промышленных помещений начинается с выявления источников ядовитых или взрывоопасных выделений. Далее рассчитывается расход приточного и вытяжного воздуха, достаточного для обеспечения санитарных норм. Если в помещении нет источников вредных веществ, расчет вытяжной вентиляции ограничивается формулой:

O=m * n,

здесь: О – объем воздуха, регламентированный санитарными нормами; m – расход свежего воздуха на одного рабочего в час; n – количество сотрудников.

Величина m определяется СНиП на каждого сотрудника:

  • при наличии проветривателей m=30 кубометров в час;
  • без притока воздуха m=60 кубометров в час.

Зачастую вредные вещества выделяются по всему объему цеха и необходимо уменьшить их концентрацию до ПДК в месте нахождения людей, после чего отвести с помощью механической вытяжной вентиляции. Нормы ПДК можно найти в специальной литературе, для каждого вредного вещества существует свой порог. Рассчитаем объем свежего воздуха, необходимый для разбавления до ПДК:

О=Мв(Ко-Кп),

здесь: Мв – вес вредного вещества, поступающего в воздух за 1 час; Ко – удельная концентрация вредного вещества в воздухе помещения; Кп – концентрация вредного вещества в приточке. Зная необходимый объем воздуха, можно подобрать мощность двигателя для вытяжной вентиляции.

Если в цеху выделяется несколько вредных веществ, расчеты выполняются по каждому из них отдельно и потом суммируются. Для определения общего воздушного баланса помещения складываются расходы всех местных вытяжных вентиляций для пайки и суммарный приток.

Чтобы определить количество приточного воздуха, рассчитываем излишки теплоты:

W=Ol + [3,6q – c * Ol(Tr – Tp)/c(T1-Tp)],

здесь: Ol – объем удаляемого локальными вытяжками воздуха; q – количество тепла, выделяемого станками и продукцией; c – теплоемкость, берется из справочника, равняется 1,2; Tr – температура удаляемого из рабочей зоны воздуха; Tp – температура притока; T1 – температура удаляемого из всего помещения воздуха.

Естественного типа

расчет вентиляции для жилых домов

Рассмотрим, как рассчитать вытяжную вентиляцию естественного типа. При таком виде воздухообмена отработанный воздух вытягивается через шахты. На его смену через специально оборудованные или стихийно возникающие щели поступает свежий воздух с улицы.

Рассчитываем разность давлений на концах вытяжного канала в Паскалях:

∆H=g*L(Ωh-Ωb),

здесь: g – 9,8 – ускорение свободного падения, L – длина воздуховода, Ωh – плотность воздуха на улице, Ωb – плотность воздуха в воздуховоде.

При аэрации в помещение проникает количество воздуха, определяемое по формуле:

O=3,6*Q/(tv–tp),

здесь: 3,6 – удельная теплоемкость, Q – суммарный теплоприток, tv – температура выдува, tp – температура притока.

Для самого длинного воздуховода рассчитывается потеря давления, равная суммарной потере давлений всех отрезков.

На одном участке потеря давления вычисляется так:

P=r*L + z,

здесь r – потеря давления на отрезке, L – длинна отрезка воздуховода, z – потери от сопротивления.

Вентиляционная система с рекуперацией

Система с рекуперацией – это система, в которой предусмотрен тепловой обмен между поступающими и уходящими воздушными массами. Иными словами, воздух в такой системе греет сам себя. Организован данный процесс посредством использования соответствующего оборудования.

Блоку присущи все функции приточного вентилятора. Однако, устройство спроектировано таким образом, что кроме теплового обмена ничего – никакие запахи, загрязнения и пыль, не передаются.

Такая система вентиляции стоит существенно дороже, чем приточно-вытяжной аналог. Однако она оправдает вложенные усилия и средства с момента начала своей работы. Так как средняя экономия на энергоресурсах составит 60%. К тому же систему можно дооборудовать блоком автоматического контроля, который будет следить за атмосферой в помещении и подскажет, когда нужно заменить фильтры и прочие комплектующие.

Дополнительные компоненты и их назначение

Система принудительного вентилирования квартиры может включать в себя некоторые дополнительные компоненты, помимо необходимых вентиляторов и воздуховодов. Их включение в общую схему дает возможность улучшить качество воздуха и обеспечить максимально комфортные условия жизни. Их перечень выглядит следующим образом:

  • Вентиляционные решетки, защищающие каналы от проникновения грызунов или накопления пыли. Как правило, они устанавливаются с внешней стороны воздуховодов и выполняют также декоративную функцию.
  • Клапаны или жалюзи обеспечивают регулировку скорости и объема приточного воздуха, а при необходимости могут и вовсе блокировать их.
  • Калориферы организуют подогрев приточного воздуха в зимний период.
  • Звукопоглотители устраняют все посторонние шумы, которые доносятся со стороны улицы или появляются вследствие работы вентиляторов и других механизмов.
  • Аэрофильтры предотвращают проникновение внутрь квартиры любого мелкого мусора, пыли и пыльцы растений.
  • Управляющий блок, осуществляющий контроль над функционированием всей системы, включая или выключая определенные ее части. Работает он полностью в автоматическом режиме на основании заданных параметров и требует постоянного наличия электрического тока.

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

  1. Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
  2. Сборка каналов воздухоотвода.
  3. Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
  4. Запуск и наладка.
  5. Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

  1. Вход свежего воздуха монтируется в нижней части дома.
  2. Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
  3. По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
  4. Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
  5. Выход воздуха монтируется в противоположной части дома, дальше от входа.
  6. Выход нужно устраивать в верхней части стены и дома.
  7. Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
  8. Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
  9. В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

  • очистительный фильтр;
  • калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
  • вентилятор;
  • рекуператор;
  • кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Обслуживание системы

Техническое обслуживание приточной вентиляции осуществляется минимум два раза в год:

  • осенью (до наступления первых заморозков);
  • весной (после того, как среднесуточная температура будет равняться 3–5 °C).

Во время этого проводится полная диагностика работоспособности системы — внешний осмотр оборудования, проверка напряжения на узлах электрических соединений и очистка системы фильтрации. Стоимость обслуживания приточной вентиляции для частного дома зависит от её мощности. В среднем одно обслуживание обходится не дороже 4 тыс. рублей.

Современные системы вентиляции, предусмотренные для использования в частном секторе, создают комфортные условия для жизни. Перед покупкой и установкой оборудования проконсультируйтесь со специалистами. Это поможет не только сэкономить собственные средства, но и реже обслуживать систему в процессе её эксплуатации.
