Что нужно знать о профессиональном монтаже кондиционеров

Выбор места установки

Перед проведением установки следует внимательно изучить требования к сплит-системе. Они изложены в инструкции к прибору.

Кондиционер не требует определенного места для установки, однако при его выборе стоит придерживаться следующих критериев:

• Выбирать местоположение внутреннего и наружного блока следует с расчетом минимальной длины трассы. Если она будет составлять менее 6 м, то дополнительная дозаправка фреоном оборудования не потребуется. При небольшой ее длине будет уменьшено образование влаги и конденсата в устройстве.
• При монтаже внутреннего блока следует учитывать расстояние блока от потолка. Оно должно составлять не менее 15 сантиметров. Расстояние до боковой стены должно быть выше 30 сантиметров.
• Воздушные потоки должны циркулировать без препятствий, свободно на расстоянии не менее, чем 1,5 м.
• Наружный блок также требует соблюдения основных правил при монтаже. Рекомендуется устанавливать его либо прямо под окном, либо с правой стороны от него.

Подключение кондиционера своими руками требует соблюдения основных требований к установке и правильному выбору места устройства. Только при соответствии всем этим требованиям можно гарантировать правильную и долговечную работу сплит – системы.

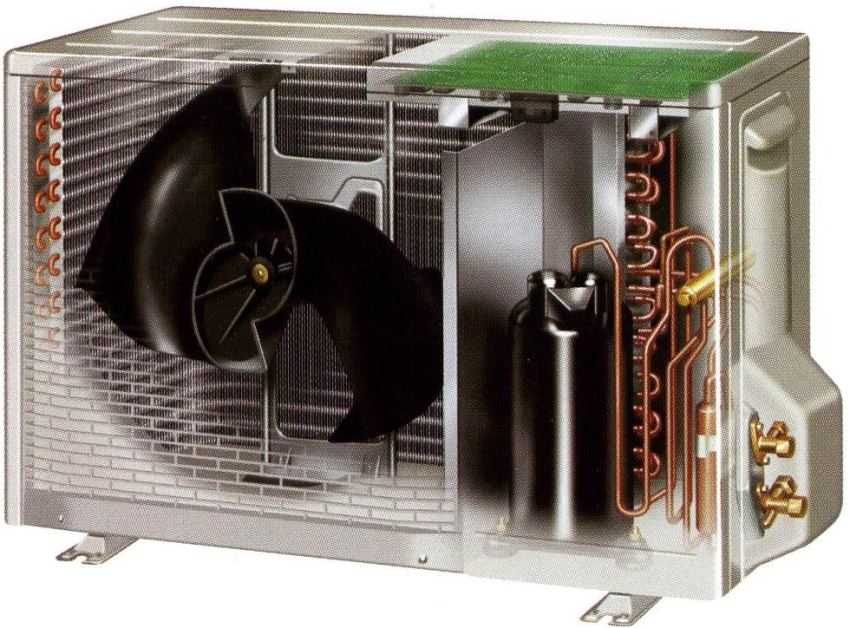

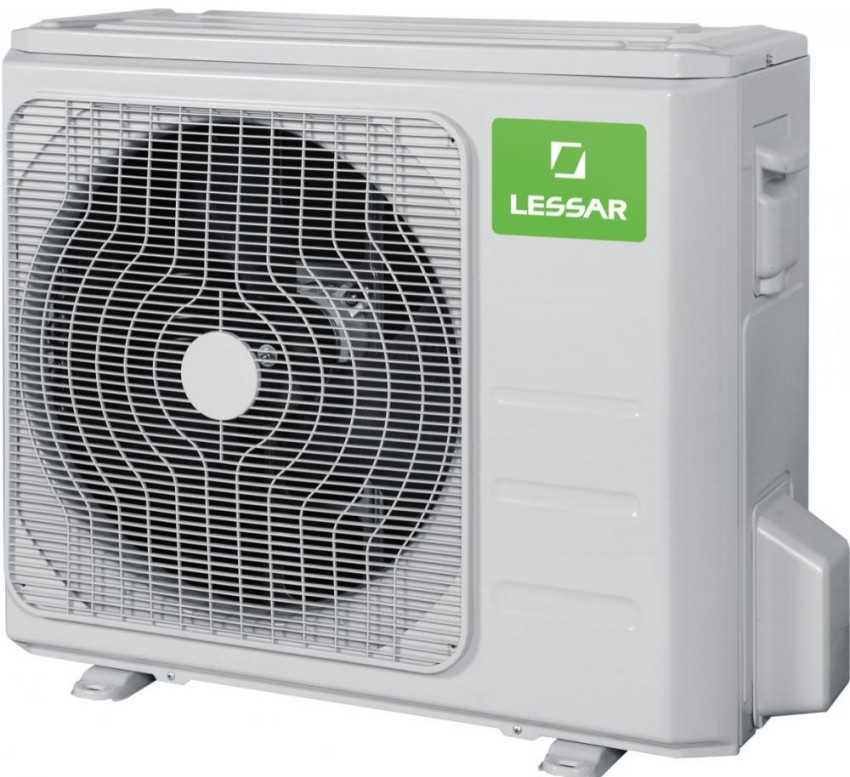

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

 Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.

Требования к размещению сплит-системы

Особого внимания заслуживает выбор месторасположения элементов кондиционирования. Отдельный свод требований и нормативов посвящен установке внешнего блока, внутреннего корпуса и длине трубной магистрали системы.

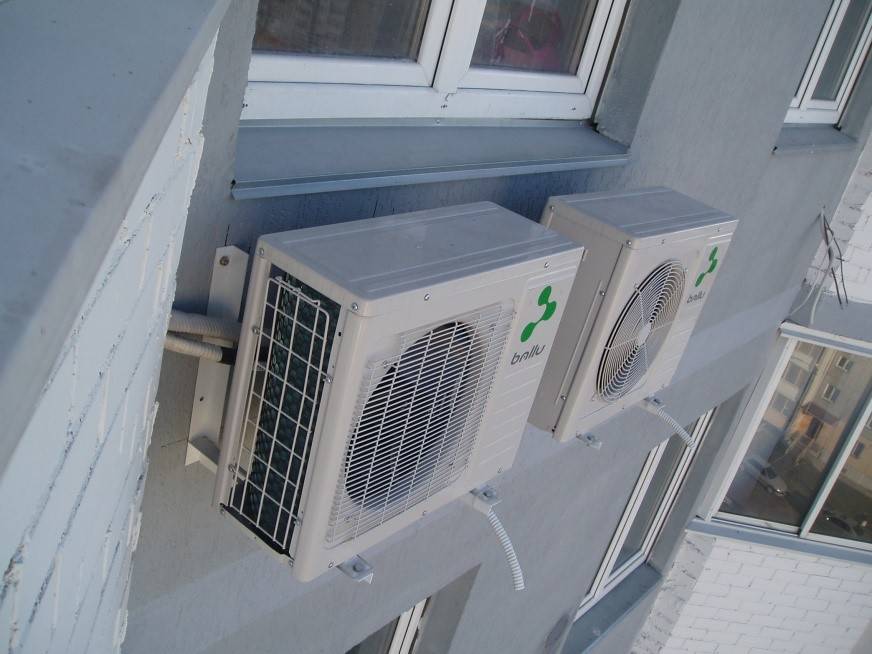

Наружный блок. При выборе внешнего агрегата, следует учесть прочность стен дома. Высокомощные модели кондиционеров весят до 50-60 кг, стандартные бытовые – 10-15 кг. При этом стена и применяемые крепежные элементы должны обладать двукратным запасом прочности как минимум.

Нюансы монтажа:

• крайне нежелательна установка тяжеловесных приборов на стены из газобетона;
• монтаж блока на вентилируемый фасад осуществляется через демпфирующий уплотнитель – материал снижает шумовые вибрации устройства;
• опорные кронштейны должны крепиться непосредственно к стене, а не декоративной облицовке или утеплителю.

Месторасположение внешнего корпуса подбирается с учетом следующих рекомендаций:

Блок должен находиться в зоне свободной циркуляции воздуха.
Немаловажное условие – доступ к оборудованию для обслуживания и ремонта.
В рабочем режиме сплит-системы из компрессорного блока выходит горячий воздух, поэтому агрегат размещают так, чтобы теплые пары не попадали в окна соседей на нижних этажах.

Наружный элемент нельзя размещать в закрытом пространстве, внутри остекленной лоджии или балкона. Минимальное расстояние от каждой стенки прибора к иной плотной поверхности – 30 см.

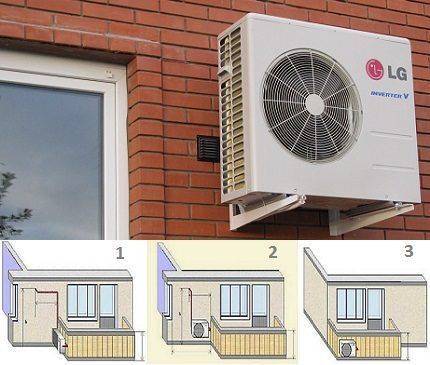

На фото предложены допустимые способы размещения наружного корпуса в многоэтажном доме. Более предпочтителен – вариант №2. При установке блока на балконной перегородке вибрация и шум прибора усиливаются – возможен неприятный гул и шум

При обустройстве системы кондиционирования для квартиры на первом этаже высота размещения внешнего блока – минимум 2 м от земли.

Внутренний блок. Монтажное место должно соответствовать технологическим нормам, обеспечивать комфортное пользование кондиционером и не особо выделяться на фоне интерьера.

Общие требования:

1. Охлажденный воздухопоток не должен идти напрямую на человека. Лучше избегать направленности в зону частого пребывания – на диван, кровать или рабочее место. Модели с разносторонним распределением воздуха устремляют струи вдоль стен.
2. На пути выходящего потока не должно быть преград и предметов. Недопустим монтаж испарительного блока в нише – эффективность охлаждения понижается.
3. Блок-фен нельзя размещать над розетками и электроприборами – при неисправности дренажной системы влага может спровоцировать короткое замыкание, поломку приборов.

При установке следует контролировать, чтоб воздухозаборные отверстия не перекрывались – недопустим монтаж вплотную к стене или потолку.

Минимальные расстояния: от потолка до фена – 10-20 см, до боковых стен – 30-50 см. При ограниченном пространстве сверху прибору не хватает воздуха для обработки. Преграда снизу спровоцирует «поглощение» холодного выработанного воздуха и обмерзание испарителя (+)

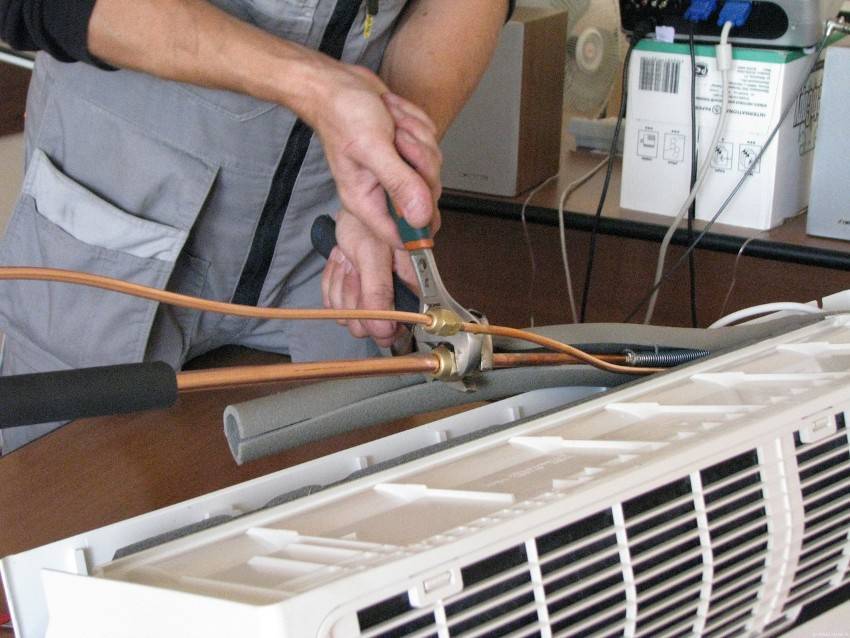

Длина трассы. Важным аспектом работоспособности системы является метраж фреоновой магистрали – расстояние между двумя блоками. Длина трассы указывается в инструкции к оборудованию. Оптимальный параметр – 6 м, допустимые дистанции: по вертикали – 7 м, по горизонтали – 15 м.

Удалять блоки на максимальное расстояние не рекомендуется по ряду причин:

• дороговизна медного трубопровода;
• при удлинении фреоновой магистрали возрастает нагрузка на компрессор – его мощность «ослабевает», а износ увеличивается;
• чем больше протяженность трассы, тем больше трудозатраты на ее построение.

Очень часто монтажники в стремлении сократить время выполнения работ, настойчиво предлагают «урезать» фреоновую магистраль. Однако чрезмерное сокращение трассы сказывается на работе прибора.

При длине трубопровода меньше 5-6 м возможна передача вибраций от уличного блока внутреннему. Как следствие – работа сплит-системы сопровождается неприятным дребезжанием

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

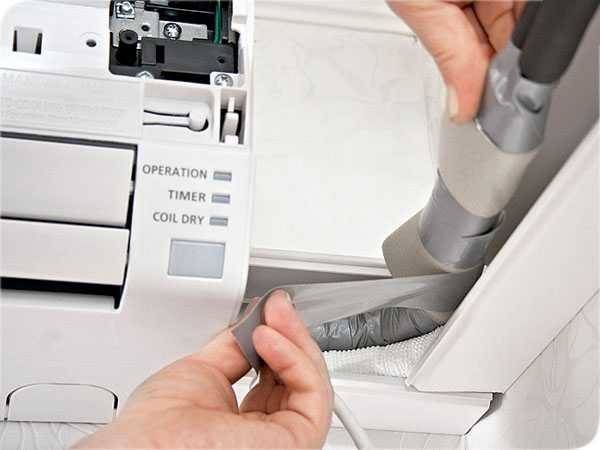

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Первый способ

Прежде, чем приступить к подключению изделия к сети, необходимо проложить кабели от испарителя к наружному модулю:

• прокладываем провод, который будет соединять два блока;
• проводим отдельную линию к электрощитку для мощных систем, в состав которой входит кабель и автомат защиты от перегрузки;
• средней мощности устройства подключаются напрямую через обыкновенную розетку.

Последний вариант для подключения кондиционера применяют в определенных случаях:

• мощность изделия невелика;
• климатическая система оконного или мобильного класса;
• в квартире установлена сеть достаточной мощности;
• временное расположение агрегата;
• к этой линии нельзя подсоединять другие бытовые приборы.

Надо учитывать, что работа кондиционера происходит на разных режимах, мощность его варьируется от минимума до максимального значения, поэтому на линии подключения обязательно устанавливается отдельная защита.

Каждый производитель перед отправкой изделия в продажу прикладывает к ней инструкцию, в которой вложены:

• схема работы изделия;
• принципиальная схема подключения — общая;
• электросхема подсоединения внешнего и внутреннего блока.

Имеется аналогичная информация и на поверхности корпуса выносного блока и крышке испарителя, но она наносится изнутри. Это существенно упрощает самостоятельное подключение любой системы кондиционирования в домашних условиях.

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

Существуют причины, которые не допускают подключение любой системы кондиционирования к электрической сети квартиры или загородного дома:

• старая проводка, где использовалась алюминиевая проволока;
• сечения проводов слишком маленькое — они не выдержат нагрузки;
• состояние проводки требует срочную ее замену;
• нет качественного заземления, элементарной защиты от перепада напряжения.

Системы кондиционирования — довольно нежные устройства, поэтому их надо подключать только к исправной электросети, чтобы не тратить семейный бюджет на очень дорогой ремонт.

Это интересно: Как подключить электродвигатель 380в на 220в

Требования к установке кондиционеров

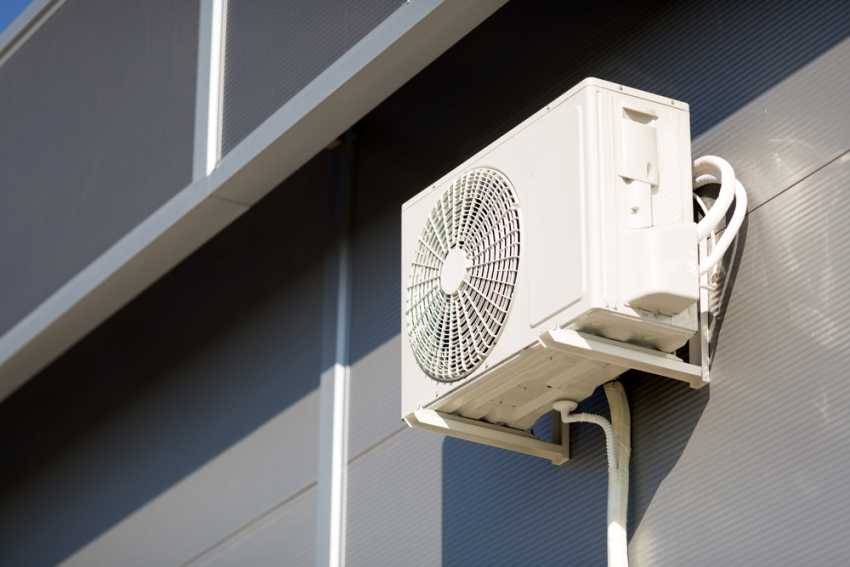

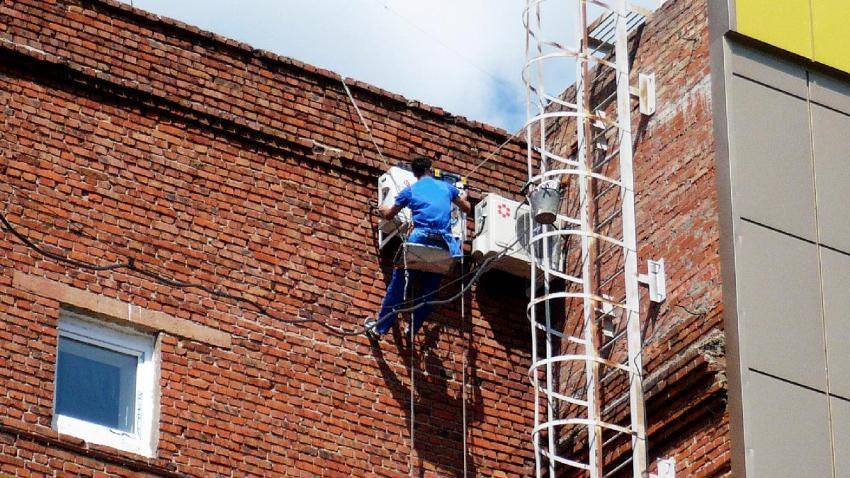

Соблюдение правил монтажа наружного блока на фасаде гарантирует безопасность для окружающих, отсутствие помех для соседей, долгий срок службы и эффективность работы устройства.

• Нужно устанавливать кронштейны с 2-3 кратным запасом прочности. При этом допускается использовать металлические и пластиковые анкера, которые гарантированно выдержат вес внешнего блока (от 20 до 120 кг в зависимости от модели кондиционера).
• Нельзя крепить агрегат на обветшалую стену. Иначе вибрации, возникающие при работе компрессора, могут расшатать крепления и расширить трещины. Необходимо замазать отслаивающуюся штукатурку, удалить и нанести новую, которая не будет осыпаться от вибрации.
• При наличии вентилируемого фасада или утеплителя нужно убедиться, что анкеры крепятся к основной стене, а не к слабой фасадной отделке.
• Внешний блок размещается так, чтобы от него до стены или любого объекта, расположенного выше, оставалось не менее 10 сантиметров. Это необходимо для естественной циркуляции воздуха, без которой радиатор не будет эффективно работать. Так же для последующего доступа и обслуживания устройства. Подробнее читайте здесь.
• При контакте крепления кондиционера с облицовкой вентилируемого фасада необходимо использовать демпферную прокладку, чтобы вибрация от работы блока не передавалась по всей облицовке здания.
• Блок следует ставить в таком месте, чтобы на фасаде дома к нему было легко добраться для ремонта и обслуживания.
• Чтобы силы, действующие на внутренние детали компрессора распределялись равномерно и не приводили его быстрому неравномерному износу, блок должен быть точно выставлен в горизонтальной и вертикальной плоскости.
• Оборудование нужно крепить не ниже 2 метров от земли. Низко расположенные блоки следует защитить решеткой. Это убережет их от кражи или повреждения злоумышленниками.
• Максимальное расстояние между внешним и внутренним блоками большинства бытовых «сплитов» достигает 15 метров. Поэтому при монтаже оборудования на верхних этажах его можно расположить на крыше, а не на фасаде. Это позволит сэкономить, выполнив работу без участия промышленных альпинистов. В дальнейшем такая компоновка облегчит обслуживание.
• Возможно установить блок на незастекленном балконе или лоджии. Это убережет устройство от воздействия осадков и механических повреждений. Но при этом нужно позаботиться об отводе конденсата от внешнего блока на улицу.
• Застекленные лоджии и балконы нежелательно использовать для размещения теплообменников. Недостаток вентиляции плохо сказывается на эффективности работы системы.
• Если производится ремонт комнаты, то фреоновую магистраль желательно спрятать в штробу внутри комнаты, чтобы «трасса» не портила внешний вид снаружи дома.
• Если конденсат на улицу отвести проблематично, то можно организовать его слив  в канализацию. При этом необходимо установить специальный сифон.
• При наличии вентиляции кондиционер не должен мешать ее работе. Т.е. вблизи вентиляционных решеток и анемостатов лучше не размещать блоки сплит-системы. Две системы должны работать параллельно, не мешая друг другу.
• Проследите, чтобы на внешний блок, установленный на фасаде, не стекала вода с крыши. Вода незначительно воздействует на корпус, а вот удар сосульки запросто повредит блок. Если другого места для установки найти нельзя, оборудование следует прикрыть защитным козырьком.

Разновидности бытовых кондиционеров

Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

Установка оконного кондиционера уменьшает площадь окна

Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

Напольные кондиционеры можно передвигать внутри помещения

Достоинства моноблоков напрямую связаны с особенностями их конструкции:

• Дешевизна в сочетании с длительным сроком службы.
• Простота конструкции и эксплуатации.
• В этих системах достигается максимально возможный КПД.
• Быстрое охлаждение воздуха.
• Большинство современных систем оснащены дистанционными пультами управления.

Такие системы не лишены ряда конструктивных недостатков:

• Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
• Высокий уровень шума.
• Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
• В случае установки в оконный проём уменьшается освещённость помещения.

Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

Фен сплит-системы может быть установлен в любом месте стены дома

Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

Внутренний блок напольно-потолочной сплит-системы

Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

К неоспоримым достоинствам сплит-систем относятся:

• Низкий уровень шума.
• Функция очистки воздуха от бактерий и пыли.
• Наличие функции обогрева в холодное время года.

• Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
• Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

Недостатки сплит-систем:

• Стоимость их выше по сравнению с моноблочными моделями.
• Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

• Значительная экономия денежных средств
• Самостоятельный выбор места и планирование работ в течение дня
• Качество зависит только от человека
• Можно выбрать самые качественные материалы для монтажа

Недостатки:

• Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
• Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

• Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
• Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.

• Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
• Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

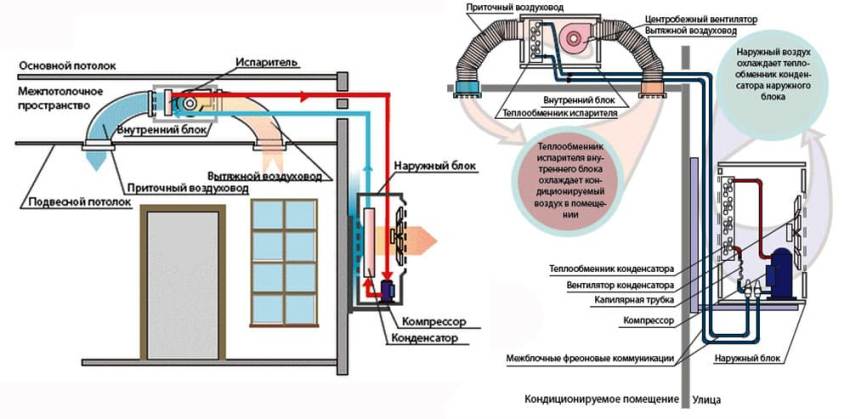

1 Принцип работы агрегата

Все модели сплит-систем, представленные в продаже, построены и функционируют по одному принципу. Они состоят из компрессорного и испарительного блока. Для их соединения применяют специальные трубки. Монтаж внешнего блока осуществляется снаружи стены.

Устройство агрегата

Внутри помещения устанавливается испаритель. Более производительные и дорогие модели оснащаются несколькими внутренними блоками с общим компрессором.

Принцип функционирования кондиционера дома:

1. 1. Через сопло, диаметр которого соответствует отводящим трубкам, подается хладагент (фреон) под высоким давлением.
2. 2. Он направляется во внутреннюю часть испарителя, где постепенно расширяется, а по истечению некоторого времени и вовсе закипает. Образованный пар активно абсорбирует тепло.
3. 3. В процессе поглощения непременно выделяется конденсат в виде воды, оседающий на поверхности радиатора.
4. 4. Влага переводится в резервуар, а затем отводится за стены дома.

Если установка кондиционера выполнена профессионально и правильно, компрессор будет постоянно откачивать пары фреона из внутренней камеры, параллельно происходит повышение внутреннего давления. Как следствие, нагревается хладагент, что способствует его преобразованию в плотный туман.

Хладагент перенаправляется в конденсационную камеру, где и охлаждается интегрированным вентилятором, трансформируясь в жидкость. В таком состоянии он направляется в испаритель (через сопло) и все замыкается по кругу.

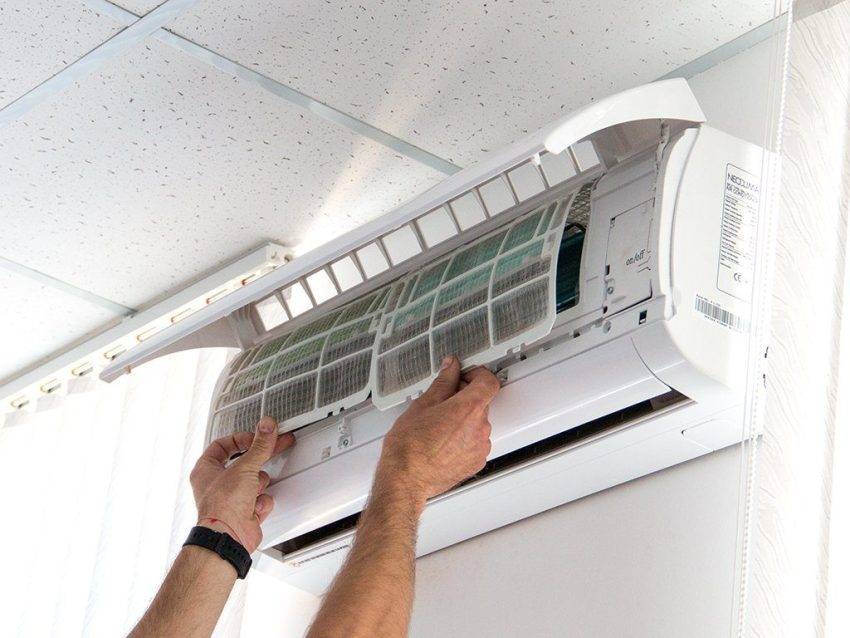

К поломке климатического агрегата может привести даже обычная пыль. Влажная уборка не только необходима, но и предписана, причём основательная, регулярная и тщательная. В помещении категорически запрещено ставить на сам блок какие-либо изделия, предметы. Накрывать его скатертью также нельзя.

Схема работы

Установка кондиционера своими руками в обязательном порядке предполагает герметизацию всех соединительных элементов и стыков, что позволит нивелировать вероятность испарения хладагента. Специалисты рекомендуют размещать наружный блок таким образом, чтобы он по уровню находился ниже внутреннего. Стандартный монтаж кондиционера предполагает расположение наружного блока в прохладном месте, в тени.

Рекомендуем к просмотру наглядное видео по работе кондиционера.

https://youtube.com/watch?v=xK3_QhbdE2g

Нужно ли разрешение на установку кондиционера в квартире в многоквартирном доме

Разрешительная документация понадобится, если при установке кондиционера будет произведена перепланировка помещений. Но при использовании бытовых кондиционеров обычно такого не происходит. Поэтому, на практике, владельцы квартиры, устанавливая кондиционер, не оформляют разрешение.

Однако есть случаи, когда может понадобиться согласие собственников помещений многоквартирного дома.

Так, могут возникнуть случаи, когда установка кондиционера в многоквартирном доме затрагивает права собственников других помещений, например:

• если внешний блок кондиционера закрывает вид из окна соседей или расположен рядом с их окнами или балконом,
• если жильцам других квартир мешает шум или вибрация кондиционера,
• если конденсат из дренажной трубки кондиционера капает на окна этажом ниже,
• если есть нарушения при монтаже оборудования.

В этих случаях жильцы дома могут обратиться в управляющую компанию или в суд, но истцам нужно будет доказать нарушение их прав.

Если ваш кондиционер будет мешать соседям, они могут потребовать демонтировать оборудование

Вопрос о том, правомерно ли владельцу кондиционера использовать при его установке общее имущество жильцов дома (а внешний блок кондиционера устанавливается с наружной стороны, то есть, по сути, на общую стену многоквартирного дома), всегда вызывает споры. С одной стороны, владелец оборудования и сам является собственником этого общего имущества. Если он никак не нарушает права других собственников на пользование общим имуществом дома, то считается, что нет факта нарушения их прав.

В то же время нужно заранее знать, есть ли порядок пользования общим имуществом дома — он обычно принимается на общем собрании жильцов. В таком документе могут быть прописаны, в том числе, правила установки различного оборудования, в том числе и кондиционеров. Если такое решение общего собрания жильцов дома есть, его необходимо выполнять — или же попытаться обжаловать его в судебном порядке. Но если кондиционер будет установлен в нарушение такого решения, жильцы дома могут обратиться в суд с требованием демонтировать его.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера
