Есть ли системы кондиционирования без установки наружного блока кондиционера

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали

Закрепляете внутренний блок на монтажную пластину.

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Установка SPLIT-систем

В индустрии кондиционирования воздуха одним из наиболее часто используемых типов являются сплит-кондиционеры. Эти системы состоят из двух отдельных частей: наружного блока и внутреннего, которые соединены друг с другом с помощью медного трубопровода с образованием замкнутой схемы. В настоящее время большинство производителей предлагают сплит-кондиционеры, которые могут работать в режиме охлаждения или обогрева помещения. Процесс нагрева осуществляется тепловым насосом путем изменения цикла. Чтобы обеспечить расчетный режим работы, необходимо выполнить правила установки наружного блока кондиционера и правильно выбрать мощность.

Сборка сплит-кондиционеров.

Выбрать нужное место для установки внутренних и наружных блоков. При выборе местоположения нужно обеспечить равномерное распределение воздуха в помещении и удобство пользования системой. Нельзя допускать чрезмерных сквозняков в зоне постоянного нахождения людей. При установке внутреннего блока следует учитывать доступ к устройству с целью очистки фильтров и дезинфекции испарителя. После правильного выбора места установки сначала собирается внутренний блок. Его монтируют на раму, отмечая центр положения, выравнивая и закрепляя конструкцию. Затем в стене делается отверстие диаметром 65 мм так, чтобы оно было закрыто внутренним блоком, через которое будет выполняться монтаж труб, электрического и конденсатного дренажа. Отверстие выполняется с небольшим наклоном снаружи. Рекомендуется установить защитную втулку в дыре, а со стороны наружной стены — розетку, которая закрывает ее и увеличивает эстетику монтажа. Слив конденсата из внутреннего блока всегда должен выполняться естественным способом, если это возможно, обеспечивая уклон трубы приблизительно на 3 %. Решение с конденсатным насосом следует рассматривать только в крайнем случае. Насос представляет собой механическую часть, которая служит для сброса конденсата и увеличивает надежность системы кондиционирования. После установки системы слива конденсата необходимо проверить ее проходимость, прокачивая через слив около 2 литров воды в поддон для капель. Если кондиционер работает в круглогодичном режиме, в дренажной трубе должен быть установлен греющий кабель. Перед тем как повесить внутренний блок на стойку, установленную на стене, необходимо подключить к нему охлаждающую установку

Подсоединение должно быть выполнено в виде шнекового соединения, поэтому необходимо соблюдать особую осторожность, чтобы убедиться, что обеспечена прочность и герметичность холодильной системы. На внешней поверхности гнезда при затягивании винтовых соединений нужно использовать пасту, которая предотвращает самоскручивание гаек. Необходимо изолировать соединения трубопроводов на внутреннем блоке, что предотвратит конденсацию влаги на внешней поверхности труб и образование полос на стене ниже внутреннего блока

Установку наружного блока выполняют на опорной конструкции L-типа. Устройство должно быть установлено на безопасном расстоянии от стены, чтобы обеспечить свободный поток воздуха через конденсатор, его последующее техническое обслуживание и очистку

Необходимо изолировать соединения трубопроводов на внутреннем блоке, что предотвратит конденсацию влаги на внешней поверхности труб и образование полос на стене ниже внутреннего блока. Установку наружного блока выполняют на опорной конструкции L-типа. Устройство должно быть установлено на безопасном расстоянии от стены, чтобы обеспечить свободный поток воздуха через конденсатор, его последующее техническое обслуживание и очистку.

Размеры блоков и качество сборки

Хороший кондиционер не может быть маленьким, он должен быть умеренно большим.

Например, внутренний блок для моделей 9000BTU, рассчитанный на 25м2, должен быть не менее 790-800мм в длину и 270мм в ширину. Иначе он не будет нормально работать и выдавать ту прохладу, которая требуется для такой площади.

Вот как выглядят два одинаковых по мощности кондиционера. Как вы думаете, какой из них будет эффективнее и тише?

То же самое относится и к наружным блокам. Разные размеры корпусов – разные размеры теплообменников.

Когда вы выбираете кондиционер в реальном магазине, попросите продавца открыть крышку внутреннего блока. Она не должна быть хлипкой и тонкой.

Цвет пластмассы должен быть ярко белым, чуть ли не слепящим, без каких-либо оттенков желтизны. Первосортный пластмасс никогда не желтит.

Под крышкой вы увидите сетчатый фильтр. Пусть менеджер снимет его, чтобы добраться до теплообменника.

Лепестки хорошего теплообменника должны быть максимально целыми, без сильных замятий.

У некачественных моделей эти лепестки настолько тонкие, что деформируются даже при малейшем касании.

Для чего нужна система кондиционирования

Система кондиционирования для дома решает множество задач, без которых о нормальных условиях жизни с хорошим уровнем комфорта не может быть и речи.

  • Увлажнять или осушать воздух.
  • Поддерживать определенную температуру воздуха в доме.
  • Очищать воздух, который подается в наши жилища.
  • Поддерживать циркуляцию воздушных масс и воздухообмен.

Большинство людей, решившись на строительство своего загородного дома, о его вентиляции и системе кондиционирования задумываются еще на стадии проекта. И это правильно, так как есть возможность при строительстве реализовать именно такую систему кондиционирования, которая отвечала бы всем требованиям хозяина. Но бывает люди, которые по каким-либо причинам об этом забывают или просто не задумываются. Но после введения дома в эксплуатацию, понимают, что кондиционирование жилых помещений просто необходимо. Как быть в такой ситуации: моно обходиться подручными средствами для охлаждения помещения или какую систему кондиционирования выбрать для частного дома?

Расчёт воздуховодов

Расчёт канальной системы кондиционирования достаточно сложен и поручать его следует только квалифицированным специалистам. Если вкратце, порядок действий выглядит так:

  1. Для каждого помещения производят теплотехнический расчёт, на основании которого определяется потребная холодильная мощность.
  2. По холодильной мощности определяют примерный объём охлаждённого воздуха, который кондиционер должен подавать в данное помещение. Для моделей с мощностью охлаждения до 20 кВт для обеспечения 1-го кВт воздуха должно поступать примерно 165 куб. м/ч, для более мощных (до 40 кВт) этот показатель составляет около 135 куб. м/ч.

Зная диаметр воздуховодов, материал и скорость движения воздуха (она зависит от объёмов подачи), определяют аэродинамическое сопротивление каждой ветви и всей системы в целом.

Область применения

Наиболее часто сплит-системы подобного типа применяют в помещениях с большим объемом, или там, где нежелательно, чтобы внутренний блок был на виду.

В основном канальные кондиционеры превышают по мощности традиционные климатизеры, и потому применяются в производственных помещениях, административных зданий, конференц-залов, офисов и крупных магазинов.

Сплит – системы способны не только обновлять атмосферу, но ионизировать и увлажнять воздушную среду, а используя функцию добавления свежего воздуха, можно обеспечить мгновенную свежесть и чистоту воздуха в помещении.

Сплит и мультисплит системы

Для правильного и полноценного охлаждения нескольких комнат есть всего два варианта:

  • устанавливать сплит систему, соответствующую площади, в каждой из комнат, где требуется снижение температуры воздуха;
  • установить мультисплит систему — в ней к одному мощному внешнему блоку можно подключить сразу несколько внутренних блоков.

Большим плюсом мультисплит системы является возможность подобрать количество внутренних блоков соответственно числу комнат, каждый из расчёта на разную площадь. Это единственное удобное решение в ситуациях, когда запрещено устанавливать на фасаде здания более одного внешнего блока кондиционирования.

При покупке мультисплит системы можно выбрать внутренние блоки разной холодопроизводительности в зависимости от площади комнат

Но есть и минусы, основной из которых — стоимость. Так, например, мультисплит система от Midea на 2 внутренних блока на 20 и 25 кв.м. обойдётся примерно в 70 тысяч рублей, в то время как две обычные сплит системы того же производителя будут стоить 19 тыс. руб. (на 20 кв.м.) и 21 тыс. руб. (на 25 кв.м.), что в сумме всего 40 тыс. руб., а это значительно меньше, чем установка одного мультисплит комплекса.

Охлаждение одним кондиционером нескольких комнат — затея реальная, но несовершенная

Полноценного и, что важно, равномерного снижения температуры таким способом добиться просто невозможно

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют  в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм2.

Суть подключения в общих чертах заключается в следующем:

  • снять переднюю панель и защитную крышку блока;
  • протянуть кабель и расположить его сбоку от модуля;
  • зачистить концы проводов, вставить в клеммы и затянуть шурупами;
  • зафиксировать кабель на выходе из блока;
  • закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Принцип работы сплит-системы

Сначала выясним, как работает бытовая сплит-система – так будет проще понять, почему важны монтажные нюансы.

Как известно, домашний кондиционер традиционной конструкции состоит из двух блоков: один из них устанавливают в комнате, второй фиксируют на улице, с наружной стороны стены, на чердаке или в любом другом месте..

Между внутренним и внешним модулем проложена магистраль, по которой циркулирует хладагент. Это замкнутая система из медных трубок, заполненная фреоном

Процесс охлаждения воздуха в комнате происходит за счет непрерывного движения фреона и перехода его из газообразного состояния в жидкое, а затем наоборот. Когда хладагент находится в газообразном состоянии, он поглощает тепло, а в жидкой фазе – выделяет.

Процесс конденсации, то есть переход в жидкое агрегатное состояние, происходит при высокой температуре и давлении, а кипение, при котором газ испаряется, характеризуется низкими значениями.

Схема, демонстрирующая циркуляцию хладагента в замкнутой цепи между двумя модулями: испаритель расположен в корпусе настенного блока, а конденсатор – внутри наружного блока

Процесс теплообмена происходит следующим образом. Компрессор всасывает пар из испарителя (зона 1-1), сжимает его и направляет в конденсатор (зона 2-2). При этом хладагент сжимается до 20-25 атм., а его температура повышается до +90 °С. Там происходит охлаждение и конденсация.

Из кондиционера (3) хладагент, уже в жидком состоянии, через регулятор потока в условиях низкого давления возвращается в испаритель (4). Внутренний воздух нагревает жидкость, происходит закипание и переход в пар. И так процесс повторяется бесконечно.

Переход хладагента из одного агрегатного состояние в другое происходит и в теплообменниках, и в трубах

Чтобы процесс успевал вовремя начаться и закончиться, необходима определенная длина магистрали – вот почему важно учитывать требования по длине, установленные разработчиками техники. С устройством и принципом работы типового кондиционера разобрались, а сейчас переходим к нормам и правилам монтажа его блоков

Подключение системы кондиционирования

  • точку подключения соединяют непосредственно с распределительной коробкой. В этой ситуации обходятся без розетки и вилки. Но при таком способе соединения следует учитывать, что используемая электрическая проводка должна выдержать нагрузку при одновременной работе всех бытовых устройств подключённых к ней. Распределительный щиток дополнительно оборудуют системой, контролирующей автоматическое отключение в случае возникновения перегрузок;
  • если устройство кондиционирования устанавливается в процессе проведения общих ремонтных работ, при монтаже наиболее часто применяют закрытую конструкцию. Оборудуется специальный канал в стене. В нём размещается кабель. Один конец соединяют с распределительным щитком, а другой закрепляют к выводу розетки. На окончательном этапе канал заделывается. При этом не портится интерьер помещения. На проводку не оказывают влияние внешние негативные факторы;
  • установка розетки под кондиционер может осуществляться открытым способом. Такой метод применяется, если ремонт уже завершён и жильцы не хотят дополнительно портить стену. Один из концов проводки соединяют с распределительной коробкой. К другому концу подсоединяется розетка. Кабель находится на поверхности стенового покрытия. Его помещают в декоративный короб.

Преимущества и недостатки кондиционеров

Если вы собираетесь покупать кондиционер или сплит-систему, вам будет интересно узнать о плюсах и минусах.

Преимущества

  • Обеспечение комфортной температуры в комнате. Независимо от погоды за окном, сплит-система позволит создать благоприятную атмосферу в помещении. Летом кондиционер охладит воздух, а осенью или весной — нагреет. В любом случае находиться в комнате будет комфортно.
  • Чистый воздух в помещении. Особенно это актуально для жителей крупных городов, проживающих в промышленных районах. Использование кондиционера позволит получить прохладный, чистый воздух, не открывая окон.
  • Поддержание оптимальной влажности воздуха. Некоторые модели имеют функцию осушения, создавая оптимальный уровень влажности в помещении.

Недостатки

Обращаем внимание, что кондиционер может принести вред человеку, только при неправильном использовании. Если не чистить регулярно агрегат, в нем могут начать размножаться вредные бактерии и вирусы. Из-за особенностей работы кондиционера воздух в помещении становится более сухим, поэтому рекомендуем использовать отдельные устройства, повышающие уровень влажности в комнате. Во время работы компрессоры издают небольшой шум

Обычно компрессор находится в наружном блоке, и в помещении не слышно, как он работает.

Проектирование и расчёт кондиционирования

Особенную важность имеет анализ, а также расчёт и проектирование кондиционирования воздуха. Одним из наиболее важных моментов в расчётах является вычисление избытков тепловой энергии, которые бывают, как внутренние, так и внешние

К внутренним источникам тепла можно отнести работу бытовой техники и присутствие людей. К внешним источникам тепловой энергии можно отнести солнечную радиацию. Немаловажным фактором при расчётах, является и шумоизоляция. Все выполняемые операции с расчётами ,руководствуются экономической целесообразностью и соблюдением правил и нормативов предъявляемых к определённому помещению. Вопрос цены также важен при расчёте энергопотребления системы кондиционирования воздуха, а также выполнения работ по монтажу оборудования. Для получения точных расчётов необходимо точно знать тип и вид кондиционера, а так же специфику работы именно с конкретной моделью. При проведении проектировочных работ, имеет место, учитывать и такой фактор, как автоматический или дистанционный способ управления кондиционером.

https://youtube.com/watch?v=nMLZOad1kIw

Выбор места для установки кондиционера

Есть ситуации, когда монтаж кондиционера нужно выполнить после завершения свежего ремонта. Резать стены под магистрали и кабель подачи электрической энергии неохота, как и нарушать композицию оформления. И тогда заказчик принимает решения произвести наружный монтаж коммуникаций… а это короба, гофры или дополнительная маскировка труб и кабелей доступными методами. Не всегда данный вариант смотрится органично, хотя, в зависимости от интерьера, решение может быть неплохим.

Но все же лучше продумать установку внутреннего блока кондиционера заранее, и спрятать коммуникации в стены, в ниши, под отделку и обшивку стен. При этом действовать стоит, опираясь на собственный комфорт, а не под диктовку обстоятельств. И есть масса решений, как выйти на хороший результат!

Что представляет собой конденсат?

Риск нанести вред здоровью от неправильного отвода испаряемой влаги намного опаснее угрозы поломки сплит системы. Хотя по своему химическому составу конденсат является просто обычной водой. Но дело в том, что в застоявшейся теплой влаге скапливаются болезнетворные микробы.

Последствиями не отведенного конденсата могут быть:

  • неприятный затхлый запах из кондиционера;
  • размножение возбудителей инфекции легионелл;
  • образование различных форм плесневого грибка.

Ошибочно считать кондиционер главной причиной тяжелой «болезни легионеров». Опасный микроорганизм живет в почве, бассейнах, декоративных фонтанах. Везде, где есть застоявшаяся вода, даже в медицинском физиотерапевтическом оборудовании, есть угроза столкнуться с легионеллами.


Отвод лишней влаги из сплит системы нужен для здоровья вашей семьи. Постоянно сливаемый конденсат не даст шанса развитию застоя воды

Дренажная система предназначена для слива излишней влаги. Правильно выполненный отвод конденсата и своевременное техобслуживание делают климатическое оборудование совершенно безопасным.

Основные нормы по системам кондиционирования

Установка и работа кондиционера должна соответствовать ряду законодательных актов. В частности, это требования, касающиеся санитарных норм (в том числе нормы по шумам) и норм пожарной безопасности.

При установке такого оборудования компания-установщик работает согласно следующим нормативным актам:

  • СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003»
  • СТО НОСТРОЙ 2.15.70-2012 «Инженерные сети высотных зданий. Устройство систем теплоснабжения, отопления, вентиляции, кондиционирования и холодоснабжения».
  • СТО НОСТРОЙ 2.24.2-2011 «Инженерные сети зданий и сооружений внутренние. Вентиляция и кондиционирование. Испытание и наладка систем вентиляции и кондиционирования воздуха».
  • ГОСТ 22270-76 Оборудования для кондиционирования воздуха, вентиляции и отопления. Термины и определения

Одни нормативы определяют правила монтажа кондиционера, другие — принципы пусконаладочных работ и работ по обслуживанию (регулировке, техническому обслуживанию) оборудования

Эти нормативы важно знать специалистам, которые устанавливают сплит-систему

Есть и важные моменты, о которых должен знать владелец жилого помещения, где будет установлен кондиционер.

Во-первых, установка кондиционера должна соответствовать правилам пожарной безопасности. При монтаже можно использовать только качественную проводку — обычно это медный трехжильный кабель (не менее 2,5 мм диаметром). Кроме того, кондиционер не рекомендуется просто подключать к розетке — лучше к нему провести кабель от щитка. Мощность автомата должна быть в диапазоне 16-25 ампер, точная модель зависит от мощности кондиционера

Важно периодически очищать оборудование от пыли, это также предотвращает возможность возгорания

Во-вторых, есть еще один важный параметр кондиционера — его шумность. Выбирая кондиционер, нужно внимательно изучить его характеристики. Ведь чаще всего кондиционер ставят в спальне, и необходимо, чтобы он работал почти бесшумно. Обычно производители указывают три показателя шума — в разных режимах работы кондиционера. У качественного оборудования эти показатели примерно следующие: 19 дБ, 25 дБ и 30 дБ (бывает до 38 дБ). Чаще всего современный кондиционер будет работать на уровне 20 дБ и не будет слышен человеку. Впрочем, стоит учесть, что мебель и стены в помещении отражают звуки, это повысит уровень шума на несколько децибел.

Не менее важно заранее посмотреть, а каков уровень шума у внешнего блока кондиционера. Ведь как раз он издает гораздо больше шума

Обычно параметры соответствуют диапазону от 38 до 54 дБ, это соответствует санитарным нормам. Нормы шума для жилых районов соответствуют 70 дБ днем и 60 дБ ночью.

Внутренний блок кондиционера вряд ли будет слышен соседям, а вот работа внешнего блока, особенно при открытых окнах, может побеспокоить их. Если нормативы допустимого уровня шума будут нарушены, другие жители многоквартирного дома могут заявить о нарушении их прав. Они могут потребовать демонтировать оборудование, и спор может дойти до судебного разбирательства.

Классификация

Современные системы кондиционирования воздуха можно классифицировать по ряду признаков:

По объекту применения. Использование в целях комфорта или технологичного процесса. Под комфортным применением, обычно подразумевается использование кондиционера в домашнем или административном помещении.

  • Расположение кондиционера. Учитывается локальное расположение системы кондиционирования воздуха-местное или центральное.
  • По количеству зон обслуживания. Выделяют однозональные и многозональные системы кондиционирования.
  • По степени обеспечения метеоусловий в обслуживаемом помещении. Всего, существует три класса обслуживания:
  1. Класс — гарантирует наличие требуемых метеорологических условий в соответствии с утверждёнными нормативными документами.
  2. Класс — гарантирует требуемые санитарно-технические или гигиенические нормы.
  3. Класс — гарантирует нормы охлаждения помещения, в том случае, если в тёплое время года, с поставленной задачей не может справиться вентиляция.
  • Регулирование параметров выходящего воздуха. Однотрубные или двухтрубные (качественные или количественные).
  • Различают автономные и не автономные системы кондиционирования, по наличию в них собственного источника холода/тепла.

Помимо вышеперечисленной классификации, существуют системы запрограммированные на изменение метеоусловий в обслуживаемом помещении в определённый период времени.

Разрешение на установку кондиционера на фасаде

Как уже говорилось выше, фасад здания считается общим имуществом жильцов многоквартирного дома (в том числе это установлено статьей 36 Жилищного кодекса РФ, а также Постановлением Правительства РФ от 13.08.2006 года № 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме»).

Поэтому, если следовать этим документам, то, чтобы выполнить установку кондиционера с выносом внешнего блока на общий фасад здания, придется согласовывать его установку в управляющей компании. А еще понадобится провести собрание жильцов дома, чтобы получить решение большинства о согласии на установку кондиционера. Однако в многоквартирном доме обеспечить явку на подобное собрание большинства собственников квартир будет крайне сложно. Поэтому этот путь будет затруднительным.

Иногда приходится учитывать мнение всех жильцов дома

Другой подход — априори считать, что разрешение на установку кондиционера требуется не от жильцов дома, а от властных структур. Поскольку в законодательных актах не упоминается, чье именно разрешение имеется в виду, можно считать, что речь идет о разрешении, например, той же управляющей компании.

Таким образом, судебная практика по вопросам установки кондиционеров разнится, даже у судов нет единой позиции.

Также нужно знать, что местные органы власти могут принять свой закон, касающийся установки различного оборудования на здания. Поэтому будет не лишним перед установкой кондиционера узнать, как регламентируется этот вопрос в вашем городе. Ранее в Москве существовал такой регламент получения разрешения на установку кондиционера, но в 2011 году он был отменен. В Санкт-Петербурге свои местные требования к установке кондиционеров действуют и сейчас.

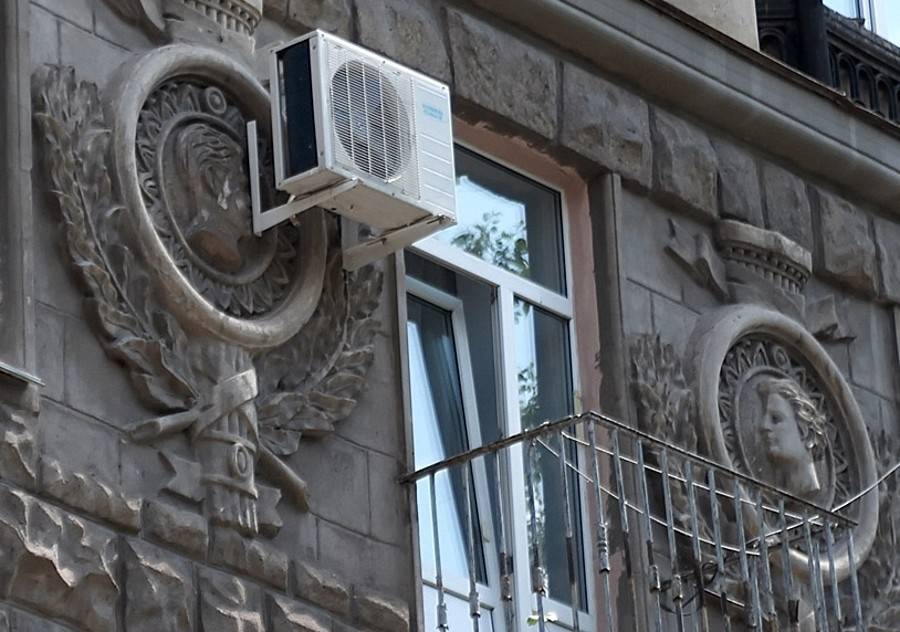

Власти против установки кондиционеров на фасады исторических зданий

Наконец, если ваш дом является объектом исторического или культурного наследия или памятником архитектуры, то в этом случае не избежать прохождения полноценной процедуры получения разрешение на установку кондиционера (как и любого другого оборудования) на фасад здания. Поэтому установка кондиционеров на дома, находящиеся в историческом центре города, проблематична.

Комфортное размещение кондиционера

Вариант, который более перспективен в плане использования системы охлаждения и обогрева внутреннего пространства. Здесь стоит учитывать мощность системы, площадь и общий объем помещения, направление потока воздуха, высоту установки внутреннего блока!

Очень важно, чтобы вы ощущали изменение температуры, но не получали прямое воздействие воздуха на себя. Также, правильное размещение отличается исключением потоков воздуха в голову и спину

Подобный вариант монтажа может привести не только к простудным заболеваниям, но также к более сложным проблемам, среди которых воспаление легких, ангина, масса ЛОР-заболеваний. Поэтому следует избежать размещения, в виду которого холодный воздух будет дуть вам в лицо, затылок или спину, другие части тела!

Лучшие варианты – направленный поток на расстоянии одного метра справа или слева, позади человека и поверх него, а также установка кондиционера на боковых стенах, над дверным проемом в помещении!

Вы должны ощущать изменение температуры воздуха в помещении, а не прямой его поток на себе. Кондиционер для комфорта, а не чтобы подпортить здоровье и самочувствие!

Принцип работы стандартных кондиционеров и сплит-систем

Летом в помещениях, особенно на солнечной стороне, воздух в помещениях может сильно нагреваться. Становится душно и некомфортно, возникает необходимость понизить температуру и обеспечить доступ свежего прохладного воздуха.

В прежние времена ограничивались открытием форточек или окон, потом появились производственные и домашние вентиляторы, но полностью обеспечивать комфорт в помещении эти меры не могли. К тому же, постоянно работающие вентиляторы создавали сильно направленное движение воздушных масс, это часто просто мешало работе и отдыху.

Процесс происходит так:

  • компрессор, который находится во внешнем блоке, сжимает холодный агент до состояния газа и направляет его в конденсатор;
  • в теплообменнике фреон охлаждается, обмениваясь с наружным воздухом, и переходит в жидкое состояние;
  • в холодном виде фреон направляется уже во внутренний блок через дросселирующее устройство, где обменивается уже с воздухом в помещении и закипает;
  • воздух, в свою очередь, охлаждается и направляется в комнату;
  • во время работы кондиционера на испарителе образуется естественный конденсат в виде влаги, как правило, он выводится на улицу через специальную трубку.

Оконные кондиционеры

Такие кондиционеры исправно выполняют свою функцию и по сей день, но имеют ряд недостатков. Для их установки требуется произвести демонтаж части окна, поскольку внешняя сторона агрегата выводится наружу для отвода конденсата и контакта хладагента с атмосферным воздухом. Из-за этого снижается освещённость помещения, поскольку площадь окна становится меньше.

Плюс ко всему конденсатор работает достаточно шумно, что не совсем комфортно. Да и поток направленного холодного воздуха со стороны окна нередко приводит к простудным заболеваниям, если сидеть близко.

1-Напольный кондиционер 2-Потолочный кондиционер 3-Сплит-система

Со временем кондиционеры в виде моноблоков стали монтировать уже не только в окне. Появились настенные модели, изделия, приспособленные для пола и даже потолка, мобильные варианты. Влажный конденсат отводится в специальные поддоны, которые требуется периодически освобождать от накопившейся жидкости.

Было принято и ещё одно принципиально новое решение: разъединить внешний и внутренний блоки путём выноса первого на наружную стену здания за пределы помещения. Так возникли сплит- системы.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Помимо вышеописанных конструкций существуют климатические системы, основанные просто на испарении воды без участия фреона. Но они создают в помещении повышенную влажность, это уровень комфорта снижает.

Особенности функционирования кондиционеров

К одному наружному коробу технически возможно подключить до 7 внутренних. Четких связок между мощностью наружного блока и количеством внутренних нет. Один внешний может работать в компании как с двумя, так и с тремя внутренними.

При расчете схемы исходят из суммарной мощности всех внутренних блоков, которая должна вписываться в диапазон min и max значений холодопроизводительности наружного (+)

Обычные мульти-сплиты отличаются от дорогих и усовершенствованных мультизональных установок невозможностью работы внутренних блоков в паре «тепло — холод».

Они умеют функционировать только в одном климатическом направлении — или все на холод, или все на тепло. Если включить блоки на противоположные режимы, оборудование не запустится.

А вот разную температуру на каждом из приборов выставлять можно. Но нужно оставаться в рамках одного режима — или охлаждения, или обогрева.

Вопросы-ответы

Можно ли устанавливать кондиционеры рядом с газовым оборудованием?

Расстояние между кондиционером и газовым оборудованием должно быть не менее 40 см.

Какой запас прочности должны иметь кронштейны для крепления внешних блоков кондиционеров на фасадах зданий?

Кронштейны должны обладать 2-3 кратным запасом прочности.

Можно ли крепить внешний блок кондиционеров на декоративных элементах зданий?

Правила установки кондиционеров на фасады запрещают крепить их к декоративным элементам фасадов.

Существуют ли нормативные ограничения по установке внешних блоков кондиционеров на многоэтажных домах?

Для установки кондиционера на фасаде многоэтажного дома необходимо получить согласие от жильцов дома и органа местного самоуправления.

Где лучше расположить кондиционер в каркасном доме?

Выбор места установки кондиционера в каркасном доме зависит от его мощности. Для исключения нежелательной вибрации на стены приборы внешний блок устанавливают рядом с домом на земле. Второй вариант устройства кондиционирования дома – установка 3-х мульти сплитов на фундаменте задней стенки здания.

Установка кондиционеров в жилых помещениях должна вписываться в существующий интерьер, обеспечивать максимальную эффективность работы оборудования и быть безопасной. Неправильная установка приборов может привести к их выходу из строя.

Выводы и полезное видео по теме

Подробный видеоролик поможет разобраться в технологических нюансах установки кондиционера в квартире.

В инструктаже приведен перечень необходимых инструментов, отображен процесс монтажа сплит-блоков, организации кабель-каналов, подсоединения коммуникаций и ввода кондиционера в эксплуатацию:

Основная сложность монтажа кондиционера – установка тяжеловесного блока на фасад высотного здания. Лучше воспользоваться услугами промышленного альпиниста. Остальные действия не требуют от особых навыков, главное – соблюдать технологию монтажа и рекомендации производителя сплита.

У вас есть личный опыт установки кондиционера? Хотите поделиться накопленными знаниями или предостеречь читателей от возможных ошибок монтажа и подключения? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
