УСТАНОВКА И ПОДКЛЮЧЕНИЕ ТЕРМОРЕГУЛЯТОРА
Способы подключения терморегуляторов зависят как от типа самого прибора, так и от разновидности электроприбора или группы приборов, а также от необходимости интеграции регулятора в общую систему управления или возможность его автономной установки.
Подключить автоматический регулятор температуры к электрическому котлу можно тремя способами:
- путем прямой интеграции в линию питания котла;
- задавая управление лишь теплонагревательными элементами;
- обеспечив передачу сигнала на контроллер отопительного прибора.
При выборе первого или второго варианта блок автоматики должен быть установлен в разрыв линии питания всего котла или ТЭНов. Датчик температуры можно использовать как встроенный (при этом регулятор подключается к электросети, а сам котёл – к регулятору), так и выносной (блок реле устанавливается в отдельном щитке с защитной автоматикой, сам датчик может быть проводным или беспроводным).
В третьем случае пульт управления нагреванием может быть размещён в любом помещении; сигналы с него будут передаваться на управляющее устройство котла.
Особое внимание при установке терморегулятора для котла следует уделить номинальной силе тока (она должна быть хотя бы на 1/5 выше, чем у отопительного прибора и обычно составляет от 3 А).
Выносной датчик должен располагаться:
- вне зоны сквозняков;
- вдали от источников тепла;
- на высоте, рекомендуемой производителем;
- в месте, защищённом от солнечного света;
- не в закрытой нише.
Несмотря на то, что инфракрасные обогреватели и так достаточно экономичны, подключение их к терморегулятору позволит дополнительно сэкономить электроэнергию, а следовательно, и деньги.
При выборе регулятора следует ориентироваться на стандартную мощность большинства обогревателей для квартир и домов – 3 кВт
Это наиболее важное условие. Выносной датчик должен быть установлен на высоте около 1,5 м от пола, на теплоизолированной стене, в зоне со свободной циркуляцией воздуха
Для каждого помещения достаточно одного регулятора.
Подключение можно выполнить двумя способами:
- напрямую;
- с помощью магнитного пускателя (для нескольких приборов или одного повышенной мощности).
При выборе первого варианта регулятор просто включается в сеть между источником питания (розеткой или автоматом) и обогревателем. Можно таким образом подключить и несколько обогревателей – как параллельно (от выходных клемм регулятора отводятся провода на каждое устройство) или последовательно (обогреватели подсоединяются друг к другу).
Не рекомендуется, однако часто используется ввиду доступности вариант, при котором фаза автомата подключается к ИК-прибору, а ноль – к термостату. В таком случае в работе регулятора могут возникнуть погрешности.
Определить, где удобнее всего будет расположить устройство, необходимо ещё до укладки пола. Подключаются приборы к бытовой розетке с напряжением 220 В.
Датчики температуры используются только выносные, следовательно, нужно подобрать место и для них:
- при оборудовании инфракрасного пола – с оборотной стороны плёнки;
- при заливке кабельного пола – в изолированную гофрированную металлическую трубу, чтобы при необходимости датчик можно было заменить.
Если номинальная мощность пола превышает аналогичную характеристику терморегулятора, следует использовать магнитный пускатель. Не следует путать фазы: нулевой провод окрашен в синий цвет, фазный – чёрный, белый или коричневый.
Термодатчик (выносной или вместе с терморегулятором) должен быть расположен вдалеке от самого отопительного устройства, рекомендуемая высота – 1,5 м от пола. Также на него не должны падать солнечные лучи и действовать сквозняки.
Несколько конвекторов могут быть подключены к одному регулятору параллельно, при этом необходимо соблюдать фазировку: нулевой провод обычно синего цвета, фазный – от чёрного до белого, а также коричневого.
Подключение нескольких обогревателей.
Особенности подключения нескольких обогревательных элементов к одному регулятору описаны выше; при выборе такого варианта следует обращать внимание на следующие рекомендации:
Выбор и прокладка проводов.
Наилучшим выходом будет применение медных проводов. В большинстве случаем терморегулятор может использоваться при силе тока до 16 А, то есть приблизительно с мощностью до 3,5 кВт. Если мощность подключаемого прибора не превышает этого значения, сечение провода указанной марки может не превышать 1,5 мм2, но это уже на пределе.
Здесь описано как правильно выбрать провода для электрики.

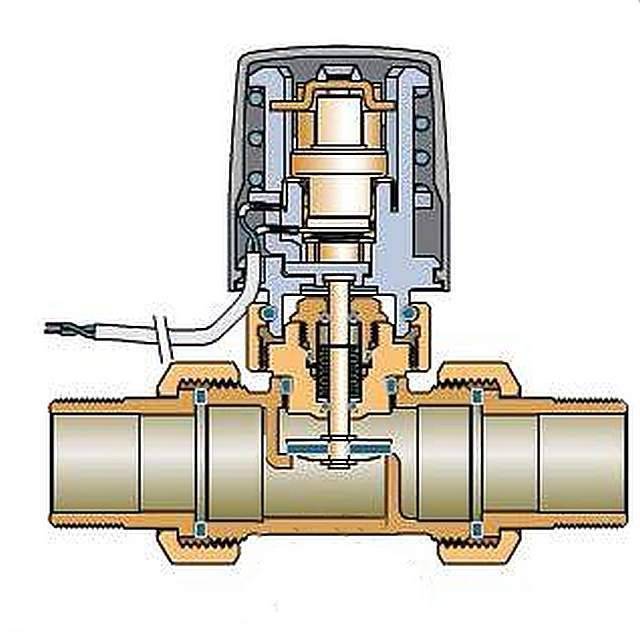

3 Типы приводов
Отличаться приборы могут и видом приводного механизма. Выбор конкретной модели влияет на удобство эксплуатации всей системы обогрева строения. Наибольшей популярностью пользуются приборы с термостатическим приводным механизмом и электроприводом.
В быту трехходовой кран с сервоприводом для отопления применяется довольно редко из-за своей стоимости. Управление приводным механизмом осуществляется контроллером, в котором установлены термодатчики. С помощью электрического приводного механизма можно программировать температурный режим работы системы обогрева в зависимости от времени суток.
Обзорная информация
Термостатические головки разных фирм с диапазоном рабочих температур от 0 до 40 градусов выше нуля, позволяют настраивать температуру в комнате в диапазоне от 6 до 28 градусов. Среди них можно назвать следующие устройства:
- Danfoss living eco, электронная программируемая модель.
- Danfoss RA 2994, механического типа, оснащён газовым сильфоном.
- Danfoss RAW-K механический, отличается тем, что сильфон заполнен не газом, а жидкостью и предназначен для панельных отопительных приборов из стали.
- HERZ H 1 7260 98, механического типа, сильфон наполнен жидкостью, устройство этой фирмы обойдётся немного дешевле.
- Oventrop “Uni XH” и “Uni CH”с жидкостными сильфонами, настраивают механическим способом.
Инструкция по установке терморегулятора
Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.
Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.
Схема установки.
Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.
Монтаж регулятора механического типа
Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.
После слива воды:
- застелите пол тряпками, поскольку возможно поступление воды из труб;
- демонтируйте верхний шаровый кран или вышедший из строя старый клапан;
- приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
- при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
- разберите разъемное соединение на клапане терморегулятора;
- накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
- соедините клапан и удлинитель;
- закрутите удлинитель с американкой в пробку батареи;
- смонтируйте клапан на трубу и скрутите его с накидной гайкой.
Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.
Настройка электронного терморегулятора
Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:
снимите крышку корпуса и установите батареи в предназначенный для этого отсек;
- включите электронный блок на тестовую проверку;
- на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;
- установите дату, что требуется для нормальной работы устройства;
- после подтверждения первичных настроек на экране должна появиться буква М;
- при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;
- накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
- нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
- нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.
Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.
5 Рекомендации по монтажу
Хотя процесс установки агрегата в систему обогрева может показаться простым, есть несколько нюансов, о которых стоит знать. Перед началом работ по установке следует внимательно изучить инструкцию, что позволит избежать большого количества проблем. В первую очередь это касается правильного расположения прибора. На его корпусе находятся стрелки, указывающие направление движения теплоносителя. Устанавливать устройство необходимо в соответствии с этими указаниями
Также нельзя монтировать прибор термоголовкой или приводом вниз. Перед тем как приступить к установке, нужно перекрыть подачу теплоносителя и проверить трубопровод на наличие остатков воды. Не менее важным пунктом является и выбор места монтажа, ведь к устройству необходимо обеспечить свободный доступ.
Назначение и конструкция термоголовки для радиаторов отопления
Главная задача термостатической головки — поддержание температуры воздуха в отапливаемом помещении в соответствии с заданными настройками.
В зависимости от возможностей конкретной модели, в комнате устанавливается фиксированный либо динамический температурный фон.
Для этого класса устройств характерна высокая точность регулировки — для моделей среднего ценового сегмента погрешность не превышает 1°C. Кроме поддержания комфортной температуры, использование подобных устройств также способствует более экономному расходу энергии за счёт оптимизации циркуляции теплоносителя в отопительной системе.
Важно! В зависимости от режима эксплуатации, средний объем сэкономленной энергии при использовании термоголовок варьируется в пределе от 10 до 20%
Устройство
Основные элементы конструкции термостатической головки:
- пластиковый корпус;
- сильфон;
- шток, толкатель и возвратная пружина;
- стопорный элемент;
- уплотнительные элементы;
- крепёжные элементы.
Термостатический клапан
Большинство моделей термоголовок комплектуются клапанами, основная задача которых заключается в регулировании диаметра впускного канала радиатора. Термостатические клапаны монтируются на прямом либо угловом участке отопительного контура.

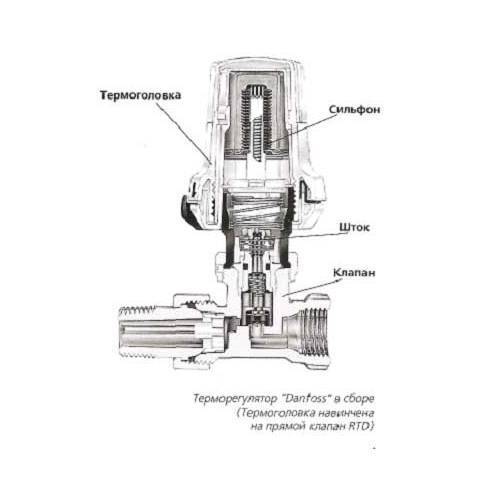

Фото 1. Термоголовка с термостатическим клапаном. Именно клапанное устройство регулирует количество впускаемого теплоносителя в радиатор.
Снятие термоголовки с клапана по окончании отопительного сезона позволяет решить данную проблему и значительно продлить срок эффективной эксплуатации устройства.
Внимание! При длительном бездействии либо продолжительном функционировании в одном режиме, в значительной степени повышается риск «прикипания» подвижных элементов термостатической головки

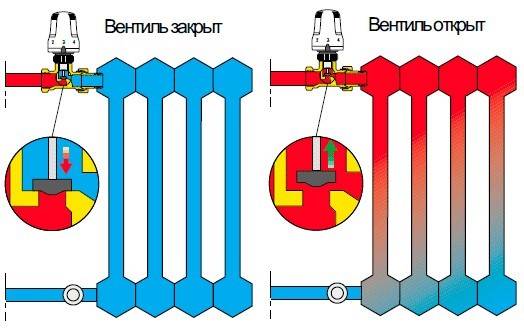

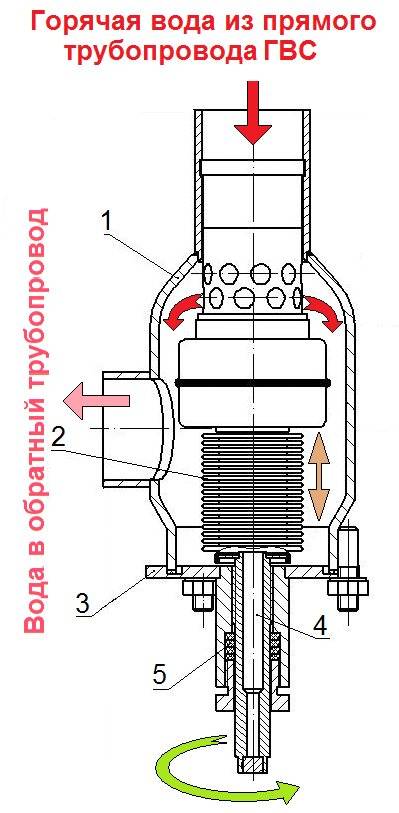

Принцип работы
Сильфон термоголовки, заполненный веществом с высоким коэффициентом теплового расширения (обычно — этилацетатом, толуолом или воском), реагирует на изменения температурного фона в комнате. Пользователь устанавливает желаемое значение температуры в помещении.
При повышении этого показателя, наполнитель сильфона приводит в движение шток, сокращающий диаметр проходного канала термостатического клапана. Уменьшается пропускная способность радиатора и температура понижается в соответствии с заданными параметрами.

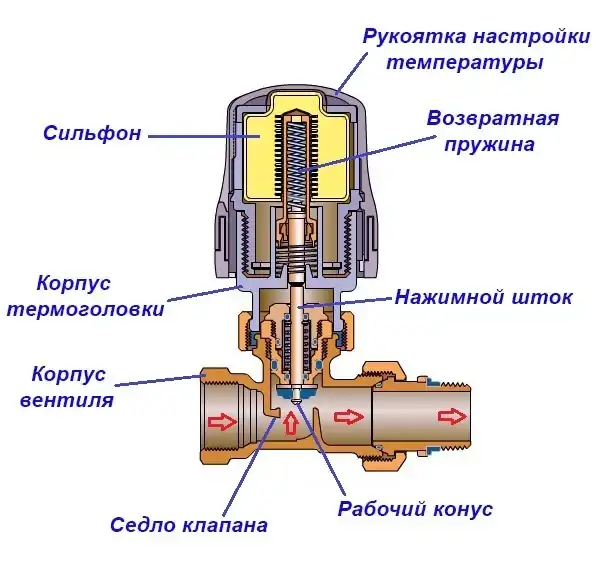

Фото 2. Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.
При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.
Важно! Установка термоголовок на чугунные радиаторы малоэффективна, поскольку остывание и нагрев чугуна занимает длительное время, особенно по сравнению с алюминиевыми, стальными и биметаллическими радиаторами
Разновидности
Классификация термоголовок осуществляется по нескольким признакам:
- совместимость с термостатическими клапанами определённого стандарта;
- способ регулирования температуры.
Классификация терморегуляторов
Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются разными признаками.
По назначению:
- комнатные
- погодные
По способу монтажа:
- стенные
- настенные
- крепящиеся на DIN рейку
По функциональным возможностям:
- центральное регулирование
- беспроводное регулирование
По способу управления:
- механические
- электромеханические
- цифровые (электронные)
Также терморегуляторы отличаются техническими свойствами:
Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.
Количество каналов:
- одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом
- многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве
Габаритные размеры:
- компактные
- большие
- крупные
Применение терморегуляторов и датчиков
Программируемые термостаты могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить такие группы терморегуляторов:
- Учитывающие и контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
- Учитывающие и поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
- Учитывающие температуру воздуха снаружи – погодные термостаты.
Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:
- индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту
- индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку
Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.
Выделяют также несколько видов датчиков по назначению:
- датчик температуры пола
- датчик температуры воздуха
- инфракрасный датчик для пола и воздуха
Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.
Регуляторы для тёплых полов отличаются своим внутренним устройством, поэтому бывают такие:
- цифровые
- аналоговые
Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.
Особенности функциональных возможностей электрических регуляторов температуры:
- беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки)
- устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема
Установка регулятора температуры отопления пошаговая инструкция
Вначале подготовьте все, что потребуется в работе:
- болгарку или электрический лобзик;
- сантехническую пасту;
- гаечные ключи;
- клуппы для труб.
Все это нужно приготовить заранее, дабы в процессе установки не отвлекаться. Сам монтаж предельно прост – процедура состоит из четырех основных этапов.
Вначале подготовьте батарею к проведению монтажных работ. Отключите ее, слейте всю рабочую жидкость. Если имеет место вентиль, то снимите его.
Отметим, что в системах однотрубного типа в обязательном порядке имеется байпас – специальная перемычка, благодаря которой жидкость будет циркулировать по магистрали даже при отключении одного из приборов. В таком случае вы не сможете нарушить обогрев других помещений в доме.
Монтаж терморегулятора. При этом вы будете использовать резьбовое соединение, причем саму резьбу обязательно следует уплотнить посредством сантехнического льна, заранее пропитав последний краской. Вначале вкрутите устройство в отверстие радиатора, которое предназначается для ввода рабочей жидкости. Не переусердствуйте с нажимом, иначе можете повредить прибор.
Обратите внимание! На клапане вы сможете увидеть маркировку, выполненную в виде стрелки. Следите, чтобы она указывала в том направлении, в котором будет двигаться теплоноситель. Установите термостатический элемент – устройство, определяющее температуру воздуха в комнате
Другой его функцией является контроль работы запорного механизма. Фиксируйте его только горизонтально! Также следите за тем, чтобы тепло, выделяемое батареей, не воздействовало непосредственно на термодатчик
Установите термостатический элемент – устройство, определяющее температуру воздуха в комнате. Другой его функцией является контроль работы запорного механизма. Фиксируйте его только горизонтально! Также следите за тем, чтобы тепло, выделяемое батареей, не воздействовало непосредственно на термодатчик.
Но если по тем или иным причинам горизонтальная установка невозможна, то советуем не делать «как попало», а приобрести специальный прибор с выносным термодатчиком. Такой прибор можно устанавливать и в двух метрах от отопительного радиатора, а порой даже больше.
Есть ряд требований, касающихся установки температурного датчика. Вот они.
- Устройство следует устанавливать минимум в 80-ти сантиметрах от поверхности пола, поскольку холодный воздух, как мы помним из уроков физики, скапливается именно снизу. И если датчик будет контактировать с этим воздухом, то его показания могут быть неточными.
- Не закрывайте термодатчик шторами, мебелью и другими предметами интерьера.
- Избегайте того, чтобы на него воздействовали прямые солнечные лучи.
- Наконец, не допускайте того, чтобы на прибор воздействовали прямые потоки нагретого воздуха, который, стоит заметить, может исходить не только от батареи, но и от разного рода бытовой техники.
Обратите внимание! Если датчик выносной, то его крепление осуществляется скобами
Также важно, чтобы место для монтажа было подобрано правильно
Если будут соблюдены все эти требования, то регулятор температуры отопления будет работать исправно и эффективно.
Настройте термостат и подготовьте его к эксплуатации. Включив систему отопления в первый раз, произведите настройку и калибровку прибора. Делайте это в полном соответствии с инструкцией производителя к конкретной модели, поскольку данный процесс может отличаться для разных устройств. Хотя есть и общее правило: начинать настройку можно исключительно после того, как каждый из отопительных приборов системы хорошенько прогреется.
Как видим, в монтаже регулятора температуры ничего сложного нет. Разобравшись в его устройстве и выполнив все так, как сказано в инструкции, в будущем вы сможете контролировать интенсивность обогрева помещения, благодаря чему энергоресурсы будут расходоваться предельно рационально. А это, в свою очередь, поможет существенно сэкономить на отоплении.
Выводы и полезное видео по теме
Особых сложностей с монтажом терморегулятора возникнуть не должно. Его надо лишь правильно выбрать для конкретной отопительной системы. И подобранные видеоматериалы вам в этом обязательно помогут.
Видео #1. Подключение комнатного термостата к котлу на газу во всех нюансах:
Видео #2. Обзор настенного терморегулятора:
Видео #3. Технология включения контактного термостата в систему с циркуляционным насосом:
Дополнение к отопительному котлу в виде термостата – это отличный способ сэкономить на обогреве жилья, повысить комфортность проживания и снизить износ нагревающего теплоноситель оборудования. Потраченные на терморегуляторы деньги окупаются за один зимний сезон.
При этом можно выбрать как простой механический вариант с ручным управлением, так и более продвинутый прибор с программатором.
