Терморегулятор на батареи отопления

Настройка и эксплуатация

Пользоваться температурными датчиками можно, в принципе, уже с промышленными настройками. Но они почти наверняка будут отличаться от оптимальных параметров. Корректировка начинается с запуска отопительной системы без регулятора и с замера создающейся температуры. Этот замер производится строго в том месте, которое необходимо обслуживать в первую очередь. К сведению: при настройке двери и окна основательно закрывают, не оставляя даже небольших щелей.

Головная часть термостата выставляется на режим, обеспечивающий полностью открытый просвет. Как только температура превзойдет желаемый показатель на 5 градусов, регулятор переключают в закрытое положение. Обнаружив падение температуры до наиболее приемлемого уровня, следует плавно открывать регулирующее устройство. Тогда, заметив шум и начало прогрева радиатора, следует остановить дальнейшие манипуляции и записать текущее положение регулятора. Впоследствии, чтобы жить с комфортом, придется указывать именно такое положение регулятора.

Конечно, некоего универсального положения его не будет. Дополнительные настройки выполняются при смене сезона или при резком похолодании (оттепели). Если настройка устройства будет производиться вручную, желательно сразу монтировать его там, где доступ окажется удобнее всего. Впрочем, для автоматизированных систем то же самое правило действует в большинстве случаев. Ведь доступ понадобится все равно для монтажа, первичной настройки, обслуживания, ремонта и последующего демонтажа.

Перед настройкой рекомендуется отключать вытяжки и кондиционирующее оборудование. Если регулятор выполнен на основе современной электроники, настройка сводится к выбору режимов теплоснабжения. В загородном жилье и на дачах выбирают чаще всего интенсивный прогрев в выходные дни и профилактику заморозки системы в будни. Конечно, в зависимости от индивидуальных потребностей ситуация может быть совсем иной. Остальные нюансы настройки зависят от особенностей применяемого оборудования.

Установка терморегулятора

Регулятор системы отопления устанавливают на радиатор в месте подачи теплоносителя. При этом для эффективной работы регулирующего устройства необходимо соблюдать несколько правил.

  1. Не стоит устанавливать термостат в вертикальном положении. Так он будет подвержен действию восходящих потоков теплого воздуха от радиатора.
  2. От пола до терморегулятора должно быть не менее 0,8 м.
  3. Прибор не должен располагаться в нише или быть закрытым шторами, экранами и т.п. Если этого избежать не удается, то можно воспользоваться термостатом с выносным датчиком. Последний фиксируют к стене.
  4. Терморегуляторы не рекомендуют устанавливать на радиаторах из чугуна.
  5. В частном многоэтажном доме монтаж терморегулятора нужно начинать с верхних этажей, в квартирах – с помещений, где температурные колебания максимальны, например, с комнат, выходящих на юг.

Еще один нюанс касается способа подготовки системы отопления в зависимости от того, к какому типу она относится: одно- или двухтрубному.

Байпас соединяет прямую и обратную трубу отопления

В первом случае между подводящей и отводящей трубой необходимо установить трубу-перемычку, которая называется байпас. Эта конструкция позволит теплоносителю циркулировать по системе стояка даже в том случае, если клапан регулятора будет закрыт.

Диаметр байпаса должен быть на 1 размер меньше диаметра основных труб отопления.

В любой системе на верхнюю трубу устанавливают регулятор, а на нижнюю – вентиль.

В остальном принцип монтажа не отличается и выполняется в соответствии с простой пошаговой инструкцией.

Шаг 1. Отключают подачу тепла в стояк отопления.

Шаг 2. Удаляют из системы теплоноситель.

Шаг 3. Отрезают радиатор с небольшими участками горизонтальных труб.

Шаг 4. Отрезки срезанных труб и вентили, если они были, откручивают от батареи.

Шаг 5. В пробки радиатора вкручивают хвостовики и гайки нового вентиля и терморегулирующего устройства.

Шаг 6. При необходимости устанавливают в байпас.

Шаг 7. Подсоединяют систему труб и вентилей, в том числе термостата, необходимую для подключения радиатора к отопительной системе.

Шаг 8. Подключают радиатор с обвязкой к стояку.

После установки нужно произвести настройку регулятора.

  1. Проводят мероприятия по предотвращению воздухообмена в помещении: закрывают окна и двери, выключают вытяжное устройство.
  2. Поворачивают регулятор, чтобы полностью открыть клапан.
  3. Пока набирается теплоноситель в радиатор, устанавливают термометр в нужном месте. Там, где хотят, чтобы температура воздуха имела определенное значение.
  4. Когда воздух прогреется и термометр покажет, что стало теплее примерно на 6оС, закрывают клапан.
  5. Наблюдают за показателями термометра. Как только будет достигнута желаемая температура, начинают открывать терморегулятор. Делают это до тех пор, пока не послышится шум воды, а корпус термостата станет горячим.

Осталось только запомнить показатель на терморегуляторе. Устройство готово к работе.

Для успешной эксплуатации необходимо на летний период полностью открывать клапан.

О том, как правильно установить и настроить регулятор температуры на батарею смотрите видео:

Вентили и краны

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

Запорные краны

Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача – отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.

Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

Ручные вентили

В эту группу входят две разновидности арматуры:

  1. Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
  2. Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Лучевая система + сервопривод + комнатный термостат

Сервопривод с выдвижным штоком дает возможность перемещать клапана нажимного действия, что позволяет автоматизировать различные блоки отопления (в том числе и контуры теплых полов). Включение и выключение реализуется с помощью комнатного термостата в режиме «автомат», без участия человека.

Пример применения сервоприводов можете посмотреть здесь:

Работает устройство с сервоприводами достаточно несложно. Контур по отдельности (петля трубопровода) имеет индивидуальный клапан. С его использованием задаются настройки: как должен расходоваться носитель тепла. В расчет принимаются показатели:

  1. Размеры.
  2. Гидравлическое сопротивление.

Одним клапаном есть шанс установления нужной температатуры в разных помещениях. Еще один вид клапанов весьма распространённых, так называемые, «нажимные». Они активируют и «гасят» контуры, с изменением температурного режима. Руководствуются они сервоприводами. Распространённая и простая модификация сервопривода функционирует по принципу: включил/выключил. Дополнительно субстанция нагревается с помощью электрической спирали накаливания. Происходит расширение жидкости и ее давление на шток. При отключении питания субстанция уменьшается в объёме, все происходит в обратном порядке.

Шток обычно задерживается на несколько минут (не более трех), после того как электрическая цепь активируется. Таким образом, происходит два типа контакта с клапаном. Если все активировано и работает, то на сервоприводе главный клапан находится в режиме: «Открыто». Если ток начинает поступать, то клапан закрывается, жидкость больше не поступает. Чтобы определиться с системой сервопривода (по аналогии с теплым полом), рекомендуется понять в первую очередь: в какой позиции будет находиться клапан.

В России зимы бывают суровые, теплый пол выполняет отопительные функции, но они являются по большей части вспомогательные.

Автоматические переключения будут происходить только в тех помещениях, где теплый пол является главным контуром нагрева, так как в таких блоках устанавливаются по большей части автоматические заглушки. Есть сервоприводы с постепенным управлением, но они стоят дорого, пользуются незначительным спросом.

Стандартная конструкция состоит в том, что есть точная подстройка ручным клапаном. Отключается контур при получении импульса отключения контура, получая импульса термостата. Есть также еще один вариант более эффективный и простой – это балансировка на расход в режиме «Открыто». После этого монтируется сервопривод, что позволяет им регулировать контур на 100%.

В быту обычно одним термостатом происходит руководство несколькими контурами, в этом случае сервоприводы распараллеливаются к одной электрической цепи.

При монтаже лучевой системы отопления, есть возможность так же установить сервоприводы на радиаторы и подключить к ним комнатные термостаты. Когда нужная температура в помещении будет достигнута, термостат даст сигнал сервоприводу на перекрытие подачи теплоносителя в радиаторы, которые установлены в помещении. Но такая реализация используется крайне редко.

Читайте так же:

Установка термостатического регулятора своими руками

Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.

Термостат устанавливают на участке подачи теплоносителя перед батареей

Что понадобится для работы

Для установки терморегулятора на отопительную батарею своими руками понадобятся:

  • механический или электрический терморегулятор;
  • запорные краны;
  • отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
  • разводной и сантехнический ключи.

Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.

Подготовительные мероприятия и монтаж

В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас

Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.

Эту работу лучше выполнять в период, когда отопительный сезон ещё не начался.

После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:

  1. В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
  2. Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
  3. Подключают запорное и термостатическое устройства.
  4. Собирают трубную обвязку батареи.
  5. Систему отопления заполняют теплоносителем.

После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.

Выполняя монтаж терморегулятора, обязательно подумайте о возможности удобной настройки прибора. Для этого обеспечьте достаточно свободного места и правильно ориентируйте регулировочную головку.

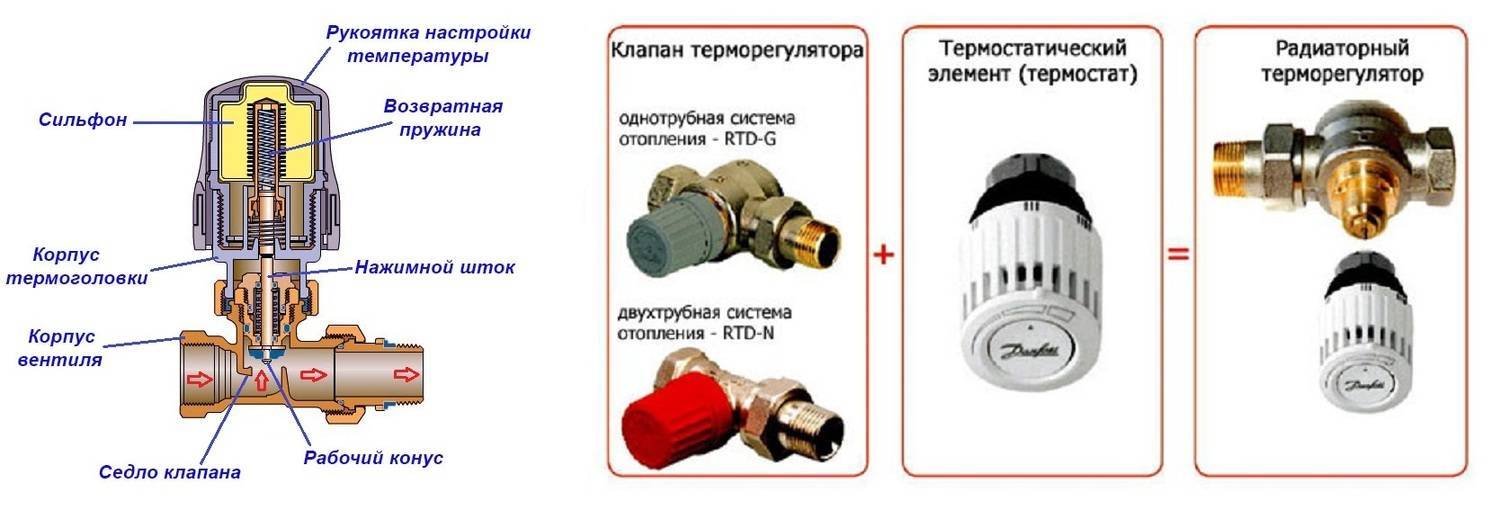

Термостатическая головка принцип работы

Термостатическая головка принцип работы

  • При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
  • Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
  • Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Модели с выносными элементами работают по аналогичной схеме. Разница заключается лишь в том, что на изменение температуры реагируют либо специальные программируемые устройства (системы климат-контроля), либо дистанционные датчики (жидкостные, газовые или электронные). Только после этого информация поступает к механизму термоклапана и приводит в действие шток.

Виды клапанов

По назначению:

  • смесительный – смешивает два потока воды различной температуры;
  • разделительный – распределяет на отдельные потоки;
  • переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

  1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
  2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

  • прямой;
  • осевой;
  • угловой;
  • для правой установки на радиатор;
  • для левой установки на радиатор;
  • трехходовой клапан.

По виду систем отопления:

  • для однотрубной системы отопления;
  • для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

  • газовый;
  • жидкостный;
  • парафиновый.

По виду термоэлемента:

  • ручное регулирование;
  • термоголовка – регулирует систему в автоматическом режиме;
  • выносной термоэлемент – устанавливается отдельно от радиатора.

Как правильно настроить регулятор температуры?

Для корректной настройки терморегулятора надо снизить до минимума утечки тепла из помещения, закрыв окна и двери. Комнатный термометр помещают там, где должна быть постоянная температура. Затем открывают полностью клапан, поворачивая головку терморегулятора влево до самого упора. В этом положении радиатор обеспечивает максимальный уровень теплоотдачи, поэтому воздух в помещении начнет нагреваться.

После того как показания термометра увеличатся на 5– 6°С в сравнении с первоначальным значением, клапан закрывают. Для чего поворачивают головку вправо также до упора. При этом температура воздуха в помещении начнет постепенно снижаться. Когда температура достигнет желаемого значения, приступают к медленному открытию клапана.

Как только послышится шум воды в терморегуляторе и почувствуется резкий нагрев корпуса клапана, вращение головки прекращают, запоминая ее положение. На этом настройка терморегулятора считается завершенной.

Для проведения монтажа терморегуляторов радиаторов отопления лучше всего пригласить профессиональных сантехников

Выбор и монтаж терморегуляторов лучше доверить специалистам, которые выполнят подключение оборудование в соответствии с рекомендациями производителя. Грамотно установленный терморегулятор обеспечит комфортный уровень температуры в комнате и поможет сэкономить расход тепла, что положительно скажется на семейном бюджете.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

  1. С внутренним термоэлементом (как на схеме, представленной выше).
  2. С выносным температурным датчиком.
  3. С внешним регулятором.
  4. Электронные (программируемые).
  5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно. Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м

Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;
  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
  • батарея стоит под широким подоконником;
  • внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

  • На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
  • Для фиксации термоголовки нужно слегка нажать на устройство.
  • О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

  • С помощью дюбелей к стене крепят пластину.
  • На пластине закрепляют корпус устройства.
  • Посредством хомутов на стене фиксируют капиллярную трубку.
  • Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
  • Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке. Устройства позволяют установить наименьшее и наибольшее значение. При этом за установленные пределы, колесико уже не повернется

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

Правильная установка термоголовок

Термостатические вентили с термоголовкой устанавливаются на системы водяного отопления со следующими типами обвязки радиаторов:

  1. Двухтрубная;
  2. Коллекторная;
  3. Однотрубная с байпасом.

Монтировать термоголовки на однотрубные системы без байпасов нельзя – при закрытии клапана прекращается работа всех последующих приборов в группе.

Наиболее корректно термоголовки работают на радиаторах с малой инерцией – алюминиевых, биметаллических, стальных. Чугунные радиаторы обладают высокой инерцией, долго прогреваются и медленного охлаждаются – поэтому работа термостатов в этом случае имеет низкую точность и скорость изменения температуры воздуха в отапливаемом помещении оставляет желать лучшего.

Производители рекомендуют размещать корпус термоголовки горизонтально (ось штока параллельно плоскости пола).

Это уменьшает влияние на термостатический элемент нагретыми поверхностями клапана и подводящих труб.

Также рекомендуется размещать термоголовки в местах, не позволяющих влиять посторонним факторам:

  1. Солнечным лучам;
  2. Нагревательным приборам;
  3. Интенсивному конвективному движению воздуха (сквозняку);
  4. Покрытию устройства шторами;
  5. Чрезмерному ограждению нишами, подоконниками, экранами радиаторов.

Установка термоголовок отличается простотой и не требует специальных навыков и особых инструментов. Порядок монтажа обычно описан в паспортах изделий.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
