Причины выбора и монтаж теплых полов Rehau

Какие преимущества есть у водяного теплого пола

Водяной теплый пол: 1 преимущество — значительное снижение количества конденсата в квартире. Как правило, циркуляция  в помещении происходит по закономерной схеме: теплый воздух поднимается вверх, что в результате обеспечивает катастрофические потери тепла.

Если напольное основание остается не прогретым, то холодная поверхность спровоцирует образование конденсата, что в свою очередь приведет к появлению плесени, высокой влажности, грибка. В этом плане преимущества водяного теплого пола очевидны — он помогает избежать образования конденсата, а значит для грибковой плесени не будет условий для существования.

Второе преимущество: равномерная температура в квартире. Учитывая, что напольная система отопления наделена сплошными приоритетами, одним из основных преимуществ является возможность равномерного распределения тепла внутри жилого пространства.

Не стоит забывать, что для достоверной эффективности управления распределения тепла, половая система с водяным отоплением требует соблюдения всех правил монтажа, расчета всех необходимых параметров, грамотного подключения. Для решения поставленных задач представлены специальные линейные устройства, с помощью которых можно сгруппировать схематичные узлы подключения и при этом не нарушить целостность отопительной системы.

Третье преимущество.Это преимущество теплых водяных полов заключается в том, что можно еще на стадии укладки  системы(шлангов, трубок), сделать какие то жилые участки более обогретыми, какие менее. Температура пола при отоплении незначительно отличается от комнатной температуры благодаря тому, что можно самостоятельно регулировать температурный режим.

Вот так, напольная система отопления позволяет создавать в помещение обогрев зон с различной интенсивностью. Например, для того чтобы улучшить поток теплоотдачи в наиболее пропускаемых участках (перекрытие, углы, пол перед оконными/дверными проемами), достаточно сократить шаг укладки теплоносителя (водяные трубки) и тогда коэффициент отдачи тепла возрастет. Не путайте шаг при укладке водяной трубки с длинной.

Советы по установке теплого водяного пола

Для системы отопления напольного основания необходим теплоноситель с оптимальным температурным значением. Чтобы он соответствовал комфортным значения температуры можно задействовать быстрые группы монтажа (насосные системы), которые дополнительно оснащены смесительным блоком. Для централизованного подключения лучше выбрать общий котел отопления, в котором будет происходить смешивание холодной и горячей воды.

Традиционно каждая группа быстрого монтажа укомплектовывается системами с частотным регулированием, встроенной запорной арматурой, специальными термометрами, что позволяет ускорить и упростить процесс работ

Важно знать, что группы с механическим термостатом не поддерживают электрическое саморегулирование смесительного узла, поэтому лучше изначально не экономить, а выбирать группы с электроприводом

Современная система водяного теплого пола нуждается в управлении, только в этом случае отопительное устройство будет эффективно справляться с поставленной задачей по обогреву помещений.

Для точного определения температурного коэффициента используются датчики, место расположения которых должно рассчитывается на стадии укладки водяных теплоносителей (трубок). Желательно датчик разместить у основания пола, чтобы прибор показывал наиболее точные значения температуры.

Оснащение теплого водяного пола электронными системами подразумевают объединение в сеть многочисленное количество второстепенных устройств — термостатов, сервоприводов. Соответственно, для эффективной организации подобной сети необходимо использовать клеммные колодки, которые монтируются в шкаф вместе с распределительным коллектором.

Для расширения функционала коммуникационную колонку можно дополнить специальными опционными системами. Сегодня на рынке можно найти клеммные колодки бюджетного варианта с ограниченным набором функций или приобрести дорогостоящие устройства, отличающиеся многофункциональностью, в любом случае при желании можно смонтировать водяной теплый пол своими руками.

lili19071980

Общие сведения

Главные характеристики и разновидности

Есть такие виды труб Rеhаu:

• Stаbil;
• Flех;
• Рink;
• Нis.

Для каждой из перечисленных видов следует остановиться подробнее, чтобы определиться с тем, какую лучше применять в той или иной определенной ситуации. В линейке труб Stаbil представлены трубы универсального типа, которые будут пригодными для холодного и горячего водоснабжения. При производстве таких изделий используют полиэтилен, который имеет внутренний слой, сделанный из алюминия.

При установке иногда дополнительно применяют гофрированные трубы или даже особые макеты противопожарного типа. Изделия типа Flех являются гибкими и подвижными. Их делают из полиэтилена и используют для водоснабжения и отопления. Такие разновидности труб обладают устойчивостью к коррозии, сборку накипи и отложений, износу и ударом. При установке такого типа изделий дополнительно можно применять фитинги и комплектующие подходящего типичного размера.

Такой тип продукции, как Нis применяется для создания трубопровода холодных и горячих жидкостей. Трубы Рехау для водоснабжения такого вида устройства устанавливают по общей схеме, применяемой для всех типов производителя, а соответственно, требуется комплект фирменных комплектующих. Диаметр изделий составляет от 1.7 до 6.3 см. Благодаря продукции этой фирмы можно уменьшать потребление энергии до 60%, а соответственно, снижать траты на отопление.

Отличия труб Rеhаu от аналогичных изделий

Трубопроводы этого вида делают из полиэтилена высокого качества, который куда лучше полипропилена. Достоинства, которые присущи трубопроводу Рехау:

• Устойчивость к процессу коррозии.
• Низкая степень тепловой проводимости.
• Температура рабочей среды иногда достигает до +95 градусов. В то же время полипропиленовые трубы не могут выдерживать широкий диапазон температур без потери качества.
• Имеют память формы, за счет чего достигается идеальная герметичность соединения.
• Отличная степень звуковой изоляции.
• Устойчивость к разным химическим и механическим воздействиям.
• Устойчивость к ультрафиолетовому излучению.
• Длительный срок эксплуатации – до 50 лет.

Трубный прокат Рехау является отличным сочетанием качества, стоимости, надежности и функциональности, и в большинстве превосходит продукцию остальных компаний, которые представлены на рынке.

Монтаж труб

Чтобы произвести монтаж труб Рехау своими руками, требуется:

• приобрести необходимый инструмент;
• предварительно ознакомиться с инструкцией сборки трубопровода.

Инструмент, необходимый монтажа

Прежде чем приступать к монтажу труб, надо:

1. приобрести нужное количество труб, соединительных фитингов и переходников. Для расчета необходимых материалов составляется схема водопровода;

Примерная схема разводки труб горячей и холодной воды в городской квартире

1. приготовить инструмент для монтажа труб Рехау:

Расширитель для монтажа труб

пресс-зажим с дополнительными насадками разного диаметра. Поскольку монтаж рассматриваемого вида труб несколько отличается от обычной сварки, то и для проведения процедуры требуется такой специфический инструмент для монтажа труб Rehau;

Ручной пресс, применяемый для соединения труб, REHAU RAUTOOL

инструмент для резки труб. Труборез стандартный, используется для всех видов пластиковых труб;

Инструмент для резки полимерных труб

рулетка, маркер для разметки труб.

Стандартный мерительный инструмент, применяемый при строительстве

Все инструменты можно приобрести по отдельности или комплектом. Средняя стоимость комплекта 2 500 рублей.

Процесс сборки трубопровода

Монтаж труб из сшитого полиэтилена Rehau начинается с подготовки труб. Подготовка состоит из двух шагов:

1. согласно с ранее подготовленным чертежом нарезаются трубы различных размеров;

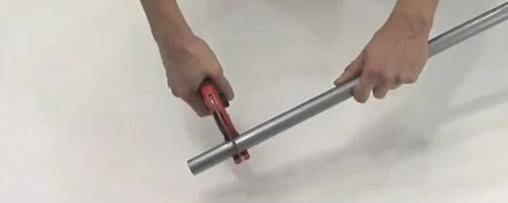

Процесс отреза трубы нужного размера

1. подготавливаются фитинги, необходимые для сборки определенного участка трубопровода.

Если производится монтаж отопления трубами Рехау, то целесообразнее сразу подготовить все участки системы, а затем предварительно проверить правильность отрезков по схеме.

Для проверки все трубы и фитинги располагаются на полу в определенном порядке. Особенно это актуально для проведения отопления в городских квартирах, так как требуется отключение отопления во всем доме.

При нарезке труб следует руководствоваться старинной русской пословицей – «семь раз отмерь, один раз отрежь». Ошибки в нарезке труб могут привести в невозможности установить систему трубопровода в помещении.

Стыковка труб и фитингов между собой осуществляется при помощи гильз, которые фиксируются следующим образом:

1. на расширитель подбирается насадка, диаметр которой полностью соответствуют диаметру применяемой трубы. При этом рукоятка инструмента должна быть полностью разведена (концы рукоятки располагаются под прямым углом друг к другу);
2. насадка на эспандере должна держаться прочно и сидеть на штифте до упора;
3. на отрезок трубы, который требуется соединить с фитингом, надевается гильза. Диаметр используемой гильзы также должен соответствовать диаметру трубы;

Каждая гильза имеет фаску. При установке она должна быть направлена в сторону будущего соединительного шва.

1.  на другой конец насадки, установленной на расширитель, одевается труба. При сведении рукоятки эспандера труба расширяется;

Процесс расширения трубы для дальнейшего монтажа

1. расширенный конец трубы соединяется с фитингом, который необходимо установить в этом месте;

Вставка фитинга в подготовленный конец трубы

1. к фитингу подводится ранее установленная гильза;
2. используя пресс-зажим, гильза до упора продвигается в фитинг. Прочное и надежное соединение готово.

Фиксация фитинга пресс зажимом

При обустройстве соединения труб и фитингов нельзя допускать даже малейших перекосов. Все соединяющиеся части должны располагаться строго горизонтально друг к другу. В противном случае соединение получится ненадежным.

Пошаговая схема работы с пресс-зажимом

Монтаж труб Рехау для отопления, газо- или водоснабжения должен производиться с соблюдением всех норм безопасности. В первую очередь требуется позаботиться о защите глаз (использование маски) и рук, которые не рекомендуется вставлять в движущиеся элементы.

Приведенное ниже видео монтажа труб Рехау позволит понаблюдать за процессом со стороны, чтобы точнее выяснить все важнейшие аспекты.

Произвести монтаж труб немецкого производителя компании Рехау под силу каждому. Главное – иметь необходимый инструмент и четко следовать приведенной выше инструкции.

Популярные изготовители труб

Популярные производители труб для теплого пола:

• немецкая компания Rehau;
• финская организация Uponor;
• российско-итальянский бренд Valtec;
• российские предприятия Ростерм и Нанопласт.

Rehau

Компания «Рехау» выпускает трубы для пола из:

• полипропилена;
• сшитого полиэтилена.

Изделия от немецкого производителя компании Rehau

Продукция компании является уникальной. Трубы обладают такими качествами, как:

• высокая прочность изделий, которая получается благодаря новейшим технологиям, применяемым при производстве;
• стойкость к коррозии и образованию накипи;
• устойчивость к перепадам температурного режима воды;
• способность восстанавливаться после небольшой деформации;
• экологическая безопасность.

Трубы выпускаются с различными параметрами:

• толщина стенки может варьироваться от 1,1 до 2,4 мм;
• диаметр трубы составляет 10-25 мм.

Продукция упаковывается в бухты, длина которых может изменяться от 25 до 600 м. Стоимость труб зависит от диаметра и толщины стенки. Изделие с диаметром 10 мм и толщиной 1,1 мм имеет среднюю цену приблизительно 55-60 рублей за 1 метр (0,8-0,85 $).

На видео представлены испытания, проводимые с трубой Рехау.

Uponor

Труба Упонор для теплого пола преимущественно изготавливается из:

• металлопластика;
• сшитого полиэтилена.

Стандартная труба состоит из нескольких слоев, придающих изделию высокую прочность и долговечность. Выглядит структура так:

• в основании заложена базовая полиэтиленовая труба, на которую нанесен слой клея для дальнейшей обработки;
• далее изготовлен специальный барьерный слой, предотвращающий диффузию кислорода;
• последний полиэтиленовый слой необходим для защиты основной трубы от царапин, также накладывается на клеевую основу.

Состав трубы, произведенной компанией «Uponor»

Трубы могут быть изготовлены:

• диаметром 16-25 мм;
• с толщиной стенки 2-2,3 мм.

Упаковка производится в бухты длиной 120-240 м. Стоимость изделий составляет 140-170 рублей (2-2,5 $) за 1 погонный метр.

Valtec

Труба Валтек для теплого пола изготавливается из металлопластика.

Изделие, выпущенное совместно российским и итальянским производителем

Трубы, используемые для изготовления водяного пола в жилом помещении, обладают:

• низким показателем гидравлического сопротивления;
• не подвержены коррозии и скоплению накипи;
• невосприимчивостью к механическим воздействиям и повреждениям, вызванным электрическим током;
• способностью удерживать форму, которая задается специалистами – сборщика при укладке;
• высокой прочностью;
• имеют повышенную термостойкость.

Металлопластиковые трубы выпускаются со стандартными диаметрами, составляющими 1,6 см, 2,0 см, 2,6 см, 3,2 см. Стоимость самой малой трубы начинается от 40 рублей (0,6 $) за 1 м.

Ростерм

Российская компания была основана в 2004 году в Санкт-Петербурге. К настоящему времени у предприятия появились постоянные клиенты, доверяющие качеству выпускаемой продукции. Приобрести трубы можно во всех крупных городах РФ и странах ближнего зарубежья.

Трубы Ростерм «Теплый пол» могут быть изготовлены из:

• термостабилизированного полипропилена;
• сшитого полиэтилена;
• нержавеющей стали.

Продукция российской компании «Ростерм»

Вся продукция компании сертифицирована. Рабочая температура всех видов труб равна 95ºС, но возможны и кратковременные повышения до 120ºС. Продукция выпускается различных размеров. Возможно изготовление по индивидуальным заказам.

Нанопласт

Завод Нанопласт изготавливает полиэтиленовые и металлопластиковые трубы для обустройства пола с подогревом. Технические характеристики продукции:

• диаметр труб 16 мм и 20 мм;
• максимальная температура при постоянной работе – 70ºС, а кратковременная достигает 95ºС;
• среднее рабочее давление – 5,4 бар. На непродолжительное время давление может быть увеличено до 12,5 бар.

Трубы для водяного пола российского производства

Основными преимуществами труб являются:

Если почитать отзывы – какие трубы на теплый пол лучше, то можно сделать вывод, что разные специалисты доверяют различным компаниям-производителям. Чаще всего используются трубы, изготовленные иностранными компаниями. При необходимости обустройства пола при малом бюджете можно использовать и трубы, выпущенные российскими производителями. Главное правило – проверять качество изделий и сертификаты непосредственно перед приобретением. Это позволит не стать жертвой мошенников, выпускающих подделки.

Источник

Осуществление монтажных работ

Вне зависимости от того, хотите вы получить радиаторное отопление или теплый пол – монтажные работы подразумевают ряд несложных операций. Оперативность обеспечивается благодаря тому, что фитинги Rehau очень функциональны.

Этапы осуществления монтажных работ следующие:

• Подготовьте все необходимые изделия, дополнительные элементы, убедитесь в том, что на них нет каких-либо дефектов. Поврежденные детали нужно будет заменить, в противном случае при эксплуатации системы отопления могут возникнуть проблемы.
• Разделите трубы на части.
• Если есть необходимость, осуществите зачистку торцов.
• Поместите трубы там, где необходимо.
• Зафиксируйте фитинги.
• Соберите изделия с фитингами вместе, используя для этого надвижные гайки.
• Закрепите гайки, убедитесь в том, что трубопровод находится в хорошем состоянии. Необходимо проверить, работает ли система, нужно ли что-нибудь исправить.

Процедуры, которые описаны выше, являются стандартными – они необходимы во всех случаях. Однако стоит отметить, что при устройстве теплого пола придется потратить больше времени, чем при работе с радиаторным отоплением. Изделия нужно будет укладывать по спиралевидной структуре, но благодаря гибкости труб справиться с этим вы сможете очень легко.

При осуществлении монтажных работ соединения могут быть сварными или резьбовыми. Вы сможете создать даже очень сложную коммуникационную систему, при этом трубопровод будет максимально прочным и надежным. Такие полы очень хорошо сочетаются с самыми разными стяжками. Вы можете не опасаться возникновения аварийных ситуаций.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

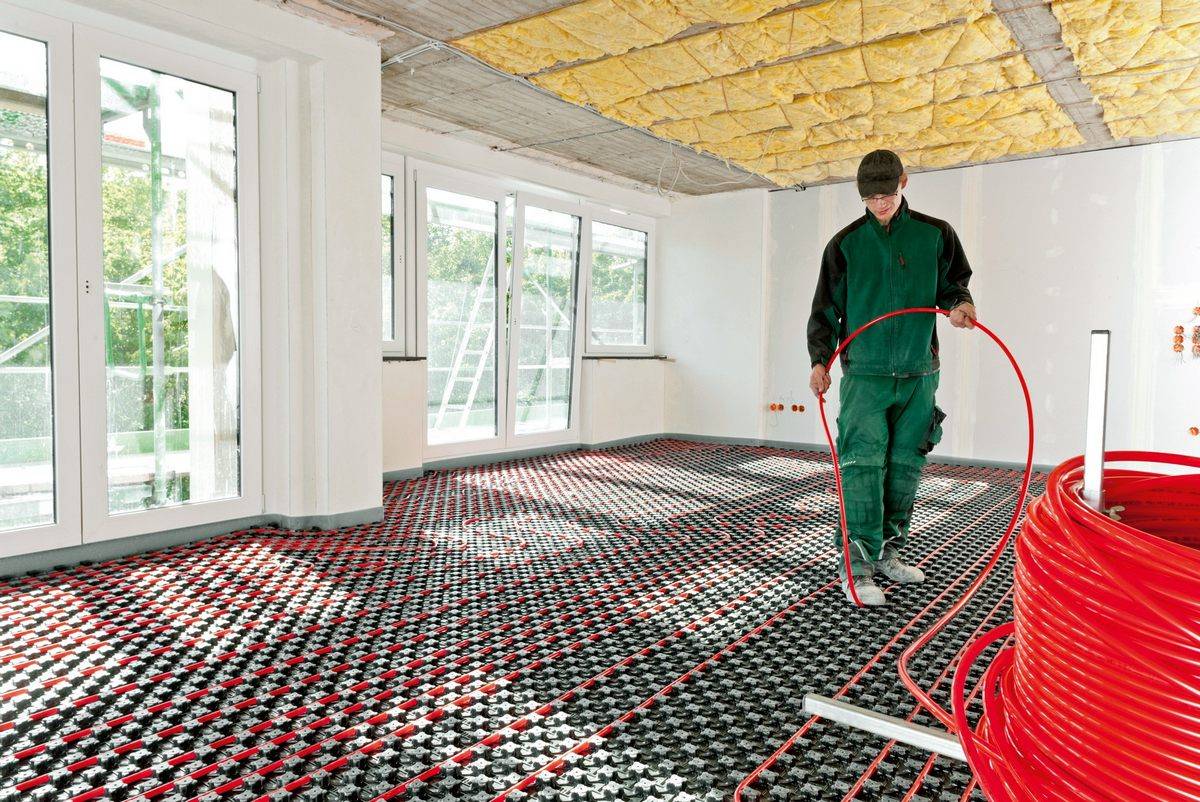

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

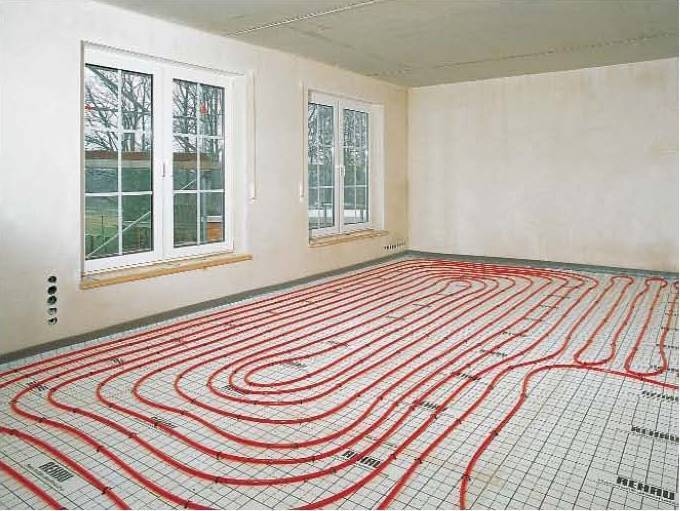

• двойной спиралью (рис.1);
• змейкой (рис.2);

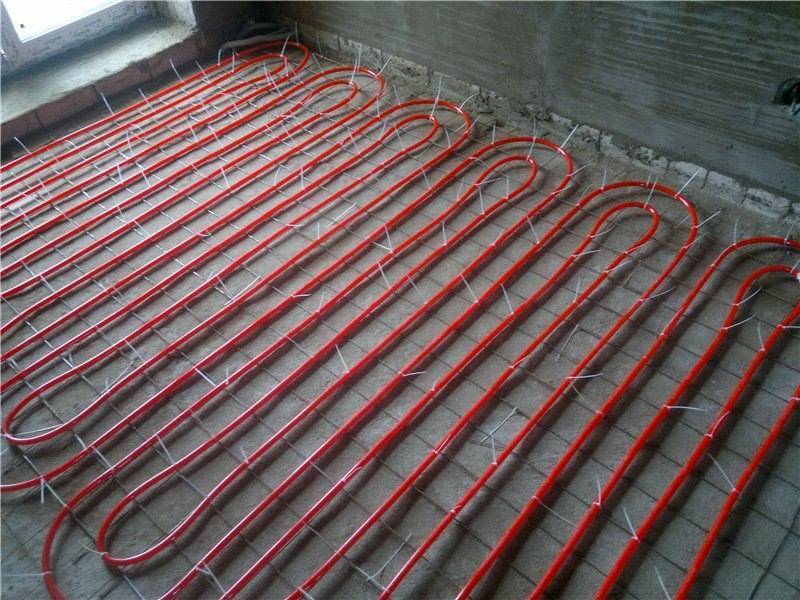

• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Какие трубы Рехау можно использовать при обустройстве теплого пола

Более 60 лет немецкая компания REHAU производит различные инженерные системы, которые призваны обеспечивать комфорт и надежность быта дома или квартиры. По всему миру открыт 41 филиал, в том числе и в России — производство функционирует здесь с 2005 года в подмосковном городке Гжель.

Труба Rehau для теплого пола

Линия продукции содержит около тысячи наименований, их можно сгруппировать по назначению:

Преимущества продукции Rehau

REHAU RAUTITAN PINK 16

Чтобы теплый водяной пол прослужил долго и приносил максимальную пользу, следует выбирать качественные материалы, и, прежде всего, трубы. Оптимальным решением будет труба REHAU RAUTITAN PINK 16. Ее можно использовать в квартирах, на любых этажах, в частных домах, промышленных помещениях – ограничений нет.

Отопительная труба Rehau RAUTITAN pink 16

Материал изготовления – сшитый полиэтилен, при производстве используется пероксидный метод, а поверхность покрывается кислородозащитным слоем. Благодаря уникальной технологии изготовления такие системы для водяного отопления выгодно отличаются от аналогов:

возможностью эксплуатации при постоянно высоких температурах. Шланг рассчитан на нагрев теплоносителя до 90 о С, хотя возможна кратковременная эксплуатация и при температуре до 110 о С.;

Трубопроводы инженерных систем Rehau Rautitan Pink

Таблица цен на ассортимент RAUTITAN PINK:

Такой разнообразный ассортимент позволяет подобрать шланги для системы отопления всего дома: они прокладываются от радиаторов, используя распределительные элементы, которые будут соединяться с каждым отопительным контуром.

Системы для теплого пола REHAU RAUTHERM S

REHAU RAUTHERM S – это усовершенствованные трубы, предназначенные для монтажа теплого пола. Особенностью этой модели является материал, из которого изготовлен внутренний слой – PE-Xa. Благодаря этому такие шланги могут прослужить более 50 лет, при условии соблюдения правил эксплуатации:

Характеристика трубы Rehau Rautherm S

• если система используется для постоянного обогрева, то максимально допустимая температура теплоносителя – +70 о С, а давление – 6 бар;
• если система будет использоваться в режиме максимального обогрева, то допускается температура до 85 о С, с давлением в 6 бар, но срок службы сокращается до 25 лет.

В качестве финишного покрытия можно использовать:

Пирог водяного теплого пола

• паркет;
• камень;
• керамическую плитку;
• полимерные покрытия;
• текстильные материалы.

Еще одним преимуществом труб RAUTHERM Рехау является высокая устойчивость к химическим веществам, в том числе и к антифризу. На поверхности не скапливаются отложения, не возникает коррозия. Трубы выдерживают большие нагрузки, именно благодаря этому параметру становится возможным использование любых финишных покрытий.

Крепежные элементы

Благодаря высокой гибкости любые трубы REHAU RAUTHERM Рехау 16 можно укладывать разными способами:

Способы укладки труб Rehau водяного теплого пола

Для того более легкого монтажа можно использовать специальный мат с фиксаторами – VARIONOVA. Кроме того, компания выпускает крепежные элементы, которые подойдут к трубам различного диаметра:

• гарпун-скобы;
• фиксирующую шину;
• двойной держатель;
• поворотную клипсу для арматурной сетки;
• фиксаторы поворота.

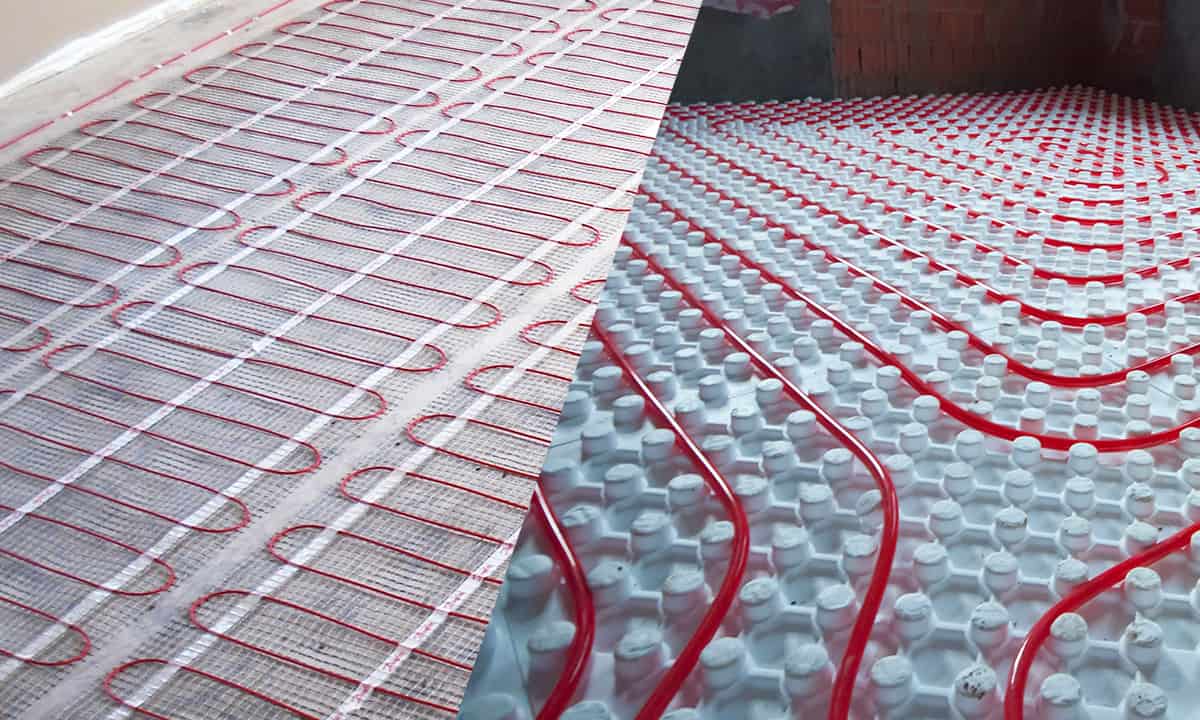

Мат с фиксаторами Rehau Rautherm S Varionova

Между собой элементы системы соединяются:

• переходниками;
• угольниками;
• тройниками;
• соединительными муфтами.

Монтаж фитингов на трубу рехау для теплого пола

Если использовать полный фирменный комплект труб и крепежей для водяного теплого пола, то производитель гарантирует:

• 100% герметичность и надежность эксплуатации;
• отсутствие протечек, трещин и прочих деформационных изъянов;
• долгосрочную эксплуатацию – до 50 лет.

Расход трубы теплого пола

Благодаря такому комплексному подходу к системе отопления, аналоги труб REHAU RAUTHERM Рехау 16 выигрывают разве что в цене, но стоит ли экономить на качестве и спокойствии? Ведь, если возникнет протечка, менять придется весь теплый пол.
