Укладка теплого пола под плитку в частном доме и квартире

Четвертый шаг. Монтируем теплый пол

Правильно уложенный пенофол

Прежде всего, укладываем на основание теплоизоляционный материал. Для использования в комплексе с теплым полом прекрасно подходит пенофол с самоклеящимся слоем и фольгированным покрытием. Изоляцию укладываем фольгой вверх. Стыки между полосами проклеиваем монтажным скотчем.

Поверх пенофола укладываем армирующую монтажную сетку. Она исключит дальнейшие деформации «слоев» системы после заливки стяжки.

Сетка, уложенная на пенофол

Приступаем к укладке греющего кабеля. Для крепления применяем монтажную ленту из комплекта. Если она не обеспечивает качественного сцепления с основанием, садим кабель теплого пола на «ляпухи» плиточного клея. Верхнюю часть «ляпухов» убираем шпателем.

Вариант крепления кабельного теплого пола

Монтажная лента для теплого пола

Наиболее простым для самостоятельного обустройства является метод укладки греющего кабеля «змейкой». Между элементами выдерживаем минимум 8-сантиметровый шаг. Для точного определения шага умножаем площадь комнаты на 100 и делим полученное значение на суммарную длину кабеля.

Укладка греющего кабеля

Уложенный кабель

Кабель укладываем максимально аккуратно, чтобы не повредить его и теплоизоляцию. По штробе заводим конец греющего элемента, который будет соединяться с терморегулятором, в подрозетник, вместе с гофрированной трубой для температурного датчика. До этого в подрозетник должно быть заведено питание.

Подключение терморегулятора

Предварительно специалисты рекомендуют разместить в гофре термодатчик и подключить его к температурному регулятору. Благодаря этому приему, регулятор сможет отключать питание греющего кабеля в случае его перегрева. Сама гофра фиксируется в штробе при помощи плиточного клея.

Подключаем кабель и регулятор в соответствии со схемами, приведенными в инструкциях производителей.

Протестировав систему в соответствии с приводившимися ранее рекомендациями, заливаем поверх кабеля примерно 5-сантиметровую стяжку, даем ей порядка 1 месяца на набор прочности, и лишь после этого приступаем к финишной отделке.

Заливка стяжки

Заливка стяжки

На схеме виден кабель, залитый раствором, поверх которого уложена плитка

Использование керамических покрытий

Самый лучший вариант покрытия для такого типа подогрева полов – это плитка керамическая. Она даже при сильном нагреве остается самым экологичным материалом среди всех используемых для заключительного этапа отделки пола. Также она даже при многократном цикле «нагревание-остывание» не разрушается, обладает максимальными показателями влагостойкости, легко чистится. Кстати, высокая скорость нагрева может быть и минусом использования керамики – не всегда оно является для ног полезным. Плитка как финишное покрытие для водяного пола – оптимальный вариант для тех, у кого постоянно мерзнут ноги и кто часто простывает.

Теплый пол под плитку

В целом же, плитку такого типа можно укладывать в абсолютно любых помещениях, если она устраивает собственника как покрытие. Стоит помнить, что теплые полы обычно обустраиваются там, где контакт ног и пола длительный.

Плитка поверх теплого пола

Однако керамическую плитку выбирать надо с умом. Например, если в помещении полы не будут испытывать значительной нагрузки, то можно укладывать плитку достаточно тонкую. При этом получится добиться максимальной температуры

Рекомендуется при выборе материала обратить внимание на следующие показатели

  1. Твердость материала. Она характеризуется так называемой десятиступенчатой шкалой Мооса. В квартиру можно приобретать плитку, относящуюся к 5-6 классу твердости.
  2. Водопоглощение. В помещениях, где уровень влажности высокий, укладывается плитка с самым низким значением – не более 3%, для остальных, за исключением кухни, этот параметр может быть любой. Для кухни же рекомендуется использовать плитку со значением водопоглощения, равным 6%.

  3. Устойчивость к износу. По этому показателю плитка делится на 5 классов. В помещениях, где воздействие на пол незначительно, можно положить плитку 2 класса, а в остальных комнатах лучше использовать материал 3 или 4 класса.
  4. Устойчивость к воздействию химических реагентов. Любая плитка сама по себе – материал достаточно прочный в этом отношении, но особенно актуален данный показатель для полов в гараже, в кухне, в ванной.

Теплый пол под плитку

Также обращается внимание и на пористость материала. Специалисты не советуют использовать материал низкой плотности

Укладка плитки производится на водяные полы таким образом: обустраивается сама система подогрева, которая затем заливается стяжкой на основе цемента. Далее плитка укладывается в соответствии с выбранным рисунком и при помощи специального клея приклеивается к поверхности высохшей стяжки

Важно проверить ровность чернового основания при помощи горизонтального уровня. Включать систему можно только после окончательного высыхания клея, иначе можно испортить качество работ по укладке покрытия пола

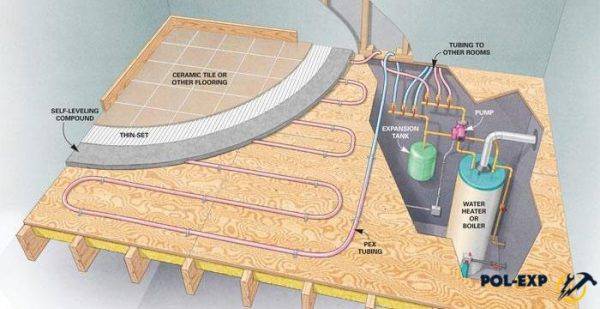

Укладка теплого водяного пола под плитку

Преимущества теплых полов

По сравнению с привычной схемой отопления с использованием обычных батарей теплый пол под плитку отличается рядом неоспоримых преимуществ:

  • Помещение прогревается более равномерно. Радиаторы отопления расположены по краям комнаты и приподняты над поверхностью. Теплый воздух, поднимаясь от них, слабо прогревает пол и дальние от радиаторов углы. Нагревательные же элементы теплого пола проходят под слоем кафеля равномерно по всей площади помещения.
  • Если установить теплый пол в квартире, можно меньше зависеть от прихотей ЖКХ. Как правило, такие системы автономны и способны обеспечить подогрев помещения в любой момент времени. В первую очередь это касается разновидностей с электрическими элементами обогрева.
  • Использование водяных теплых полов позволит даже сэкономить, если установить их вместо традиционных радиаторов, за счет понижения температуры теплоносителя.

Заливка основы: чем и как?

До заливки пола нужно выполнить следующее:

  1. Сбить старое напольное покрытие, добравшись до самого основания. Учитывайте, что толщина конструкции пола с водяным подогревом составляет 10 – 12 см.
  2. Выровнять поверхность основания, сбив бугры. Если случай слишком сложный — укладывают выравнивающую стяжку с предварительным настиланием гидроизоляции.
  3. Уложить утеплитель. Из прочных материалов, способных нести нагрузку, наиболее эффективным теплоизолятором является экструдированный пенополистирол (ЭППС). Гранулированный пенополистирол (то, что в обиходе мы привыкли называть пенопластом) не подойдет, так как он слишком мягкий. Можно предложить и другие варианты – керамзит, пеностекло или стяжку из раствора с добавлением пенопластовой крошки. Но они сильно уступают ЭППС в теплоизоляционных качествах.
  4. Уложить ИК-отражающий слой. Щелочную среду стяжки металлическая фольга, даже алюминиевая, не выдержит. В подобных условиях сможет работать только металлизированная пленка из лавсана или полипропилена.

Теперь можно приступать к заливке собственно ТП:

  1. Все стены на уровне будущей стяжки нужно оклеить демпферной лентой. Она позволит стяжке свободно расширяться при нагреве, что исключит появление внутренних напряжений с последующими деформацией и разрушением.
  2. На пластиковых бобышках высотой 20 – 40 мм укладываем поверх теплоизолятора проволочную сетку, которая будет играть роль армирования.
  3. Поверх сетки укладываем трубы нагревательного контура. Их нужно прикрепить к проволоке посредством пластиковых хомутов.
  4. Подключаем контур к отопительной системе и выполняем опрессовку: закачиваем в систему воду или воздух под давлением, на 25% превышающим рабочее. В таком виде систему выдерживают несколько часов, следя за имеющимся на опрессовщике манометром. Если стрелка с места не сдвинулась, значит протечек нет и трубы можно заливать стяжкой.
  5. Укладываем стяжку толщиной 5 – 7 см, так чтобы трубы оказались на глубине 2 – 3 см.
  6. Дождавшись ее созревания (25 дней), наклеиваем плитку (чтобы сократить сроки строительства, можно применить быстросохнущую смесь – будет готова через 7 дней).
    1. Через сутки затираем швы.

По прошествии 2 – 3 дней с момента укладки плитки очень плавно вводим ТП в эксплуатацию (температура наращивается постепенно).

Виды теплых полов

Недостатком радиаторной системы отопления является перегрев верхних слоев воздуха и недостаточность нагревания нижних. Эффект исключают с помощью монтажа системы теплого пола, принцип действия которой заключается в повышении температуры воздуха с помощью нагрева напольного покрытия.

Виды систем:

  • водяной пол;
  • электрический кабельный пол;
  • электрический инфракрасный пол.

Водяные полы

Представляют собой сеть трубопроводов, наполненных горячей водой. Систему монтируют в домах с установленными нагревательными котлами и специальным насосом или квартирах (подключают от радиаторного отопления).

Виды водяных полов в зависимости от особенностей монтажа:

  • укладка под стяжку;
  • теплый пол сухого монтажа.

О том, как осуществить монтаж водяного теплого пола под плитку читайте на этой странице https://plitkahelp.com/ukladka/teplyj-vodyanoj-pol-pod-plitku-instruktsiya-po-montazhu.

Водяной обогрев под стяжку

На основание пола кладут гидроизоляционный слой, оклеивают периметр демпферной лентой, выполняют теплоизоляцию и монтируют армированную сетку, к которой фиксируют трубы. Поверх труб делают цементно-песчаную стяжку толщиной от 5 см. В качестве облицовки пола подходят керамические плитки, линолеум, ламинат.

Достоинства:

  • отсутствие высоких требований к ровности основания;
  • невысокая стоимость комплектующих.

Недостатки:

  • дополнительная нагрузка на перекрытия;
  • длительный срок высыхания раствора;
  • риск повреждения труб при выполнении стяжки;
  • уменьшение высоты помещения.

ВАЖНО! Для монтажа на деревянные полы укладывайте обернутые фольгой трубы в канавки из предварительно зафиксированных на основании реек (из дерева или древесноволокнистой плиты).

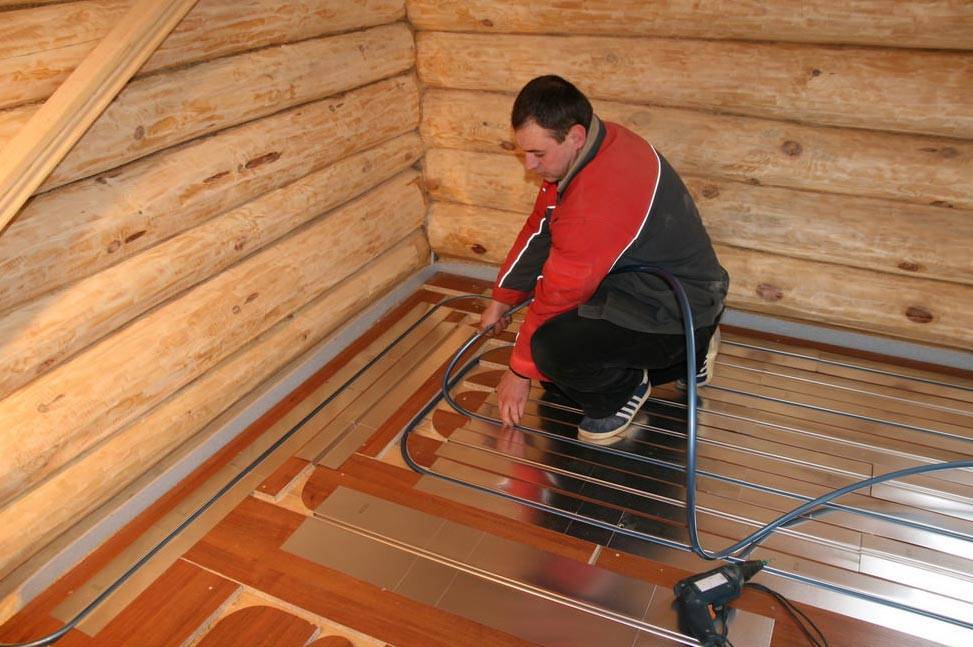

Теплый пол сухого монтажа

На поверхности основания формируют слой жесткого утеплителя, в котором делают канавки для укладки коммуникаций. В качестве элементов, отводящих тепло на поверхность, используют алюминиевые пластины.

Достоинства:

  • нет необходимости делать стяжку;
  • малый вес конструкции, что позволяет использовать систему в домах с деревянными перекрытиями;
  • простота монтажа и демонтажа.

Электрические кабельные полы

Принцип действия заключается в нагреве элементов с помощью электрического тока. Конструкция пола снабжена контролирующим устройством и защитой. Для такого типа системы подходят все виды напольных покрытий.

Достоинства:

  • возможность автономного контроля температуры (можно получить различное количество тепла отдельно на каждом контуре);
  • широкий выбор кабельной продукции с различными параметрами, что позволяет подобрать необходимую мощность системы;
  • нет необходимости установки дополнительного оборудования (газовых или электрических котлов).

Недостатки:

  • высокие требования к ровности основания;
  • недопустимость укладки элементов системы на поверхности с низкой теплопроводностью — это может привести к их перегреву;
  • сложность процесса монтажа.

Простым способом укладки является использование готовых нагревательных кабельных матов под облицовочную плитку.

Электрический инфракрасный пол

Конструкция представляет собой полимерную пленку толщиной до 0,4 мм с графитовыми полосами и подведенными проводами. Электрический ток нагревает графит, который генерирует инфракрасное излучение. Система оснащена терморегулятором и датчиком, контролирующим уровень температуры, и подходит под любой вид напольной облицовки.

Достоинства:

  • экономичность (система не нагревается, нет холостого расхода энергии);
  • сложные конструкции этого вида позволяют с помощью компьютера задать необходимое значение температуры на неделю или месяц;
  • быстрый и легкий монтаж;
  • надежность.

Недостатки:

  • ровность поверхности основания (вследствие кривизны пола может произойти повреждение пленки);
  • максимальная экономичность системы возможна при температуре основания не менее
  • 21 ⁰С;
  • укладка под линолеум или ковролин требует дополнительного укрывания системы древесноволокнистой плитой.

Подробно про укладку электрического инфракрасного пола читайте здесь.

Выбирая вид теплого пола, учитывайте предназначение конструкции: если система используется в качестве дополнительного отопления, то целесообразно применить кабельные маты или пленку с инфракрасным излучением, если в качестве основного -подходящими будут водяной вид или электрические полы высокой мощности.

Электрическая кабельная система

В таких системах подогрева в качестве проводника тепла выступает специальный двужильный провод, изолированный отражающим материалом. Диаметр кабеля не должен быть выше 8 мм.

Электрическая энергия, пропущенная по кабелю, согласно законам физики превращается в тепловую.

Система обогрева пола заливается цементной стяжкой толщиной до 60 мм. Сверху наклеивается кафельная плитка. Размер шага при укладке кабеля от 80 до 250 мм. Главным достоинством кабельной конструкции станет легкость установки и высокая теплоотдача. В этом случае плитка на теплый пол станет оптимальным покрытием.

Двужильный провод является источником тепла в кабельной электрической системе теплого пола

Однако есть и некоторые минусы. Установка этой системы требует покрытия ее стяжкой, толщиной не менее четырех сантиметров. В сумме высоты кабеля, стяжки и керамического покрытия может составить порядка шести – восьми сантиметров, что существенно уменьшит высоту санузла.

Полезные приемы при самостоятельном монтаже теплого пола

Начиная работу своими руками на практике, мастер сталкивается с обстоятельствами, не описанными в инструкциях. Полезные советы помогут ответить на вопросы, как уложить пол быстрее и правильнее:

  • начинать монтаж кабеля, мата следует от месторасположения терморегулятора;
  • предварительную фиксацию элементов системы проводить лучше строительным скотчем;
  • уложить нагревательный мат точно по схеме можно разрезая сетку у нужных местах. Таким способом можно обойти места, где отопление не нужно, смонтировать систему в комнате сложной, неправильной формы. Резать кабель, разделять мат на части нельзя;
  • нагревательный кабель укладывают произвольным способом. Наиболее распространенные схемы монтажа — улитка, змейка, комбинированный вариант;
  • следует избегать соединений цепи нештатными элементами. Если же такая необходимость все же возникла, то лучшим вариантом будет пайка, затем двойная изоляция;
  • утепляющий материал с фольгой существенно повышает эффективность системы. Укладывается он на подготовленный пол до размещения на нем элементов нагревания. Фольга находящаяся сверху, играет роль экрана, отражая тепловое излучение в помещение.

Помогут успешно выполнить задачу навыки общестроительных работ. Имея подобный опыт завершить установку теплого пола можно быстро и качественно.

Электрические маты под плитку

В зданиях, жилых и нежилых помещениях устанавливаются простые и дешевые виды теплого пола. К категории неприхотливых сооружений и относятся электрические маты.

Мат — тот же кабель, надежно крепящийся к синтетической сетке. Укладывать мат под плитку можно в различных помещениях (квартирах, домах, складах, офисах и так далее) и на любой стадии отделки квартиры.

После приобретения электрический мат можно разделить на нужное количество элементов без вреда самой нагревательной системе.

Существенный недостаток — невозможность установки мата под крупногабаритной мебелью, электроникой или сантехникой и в местах с отсутствием воздушных карманов. Установка в таких местах может привести к перегреву и приспособление выйдет из строя.

Преимущества:

  • Быстрый процесс монтажа и установки;
  • Оптимальный расход энергии;
  • Индивидуальные показатели обогрева и мощности;
  • Быстрый подогрев;
  • Небольшая толщина — поднимают уровень пола всего на несколько миллиметров;
  • Стойкость к механическим воздействиям и влияниям окружающей среды.

Как произвести монтаж кабельного мата

В состав электрических систем теплого пола входит три составляющих:

  • греющий элемент;
  • терморегулятор;
  • датчик температуры.

    Схема монтажа кабельного мата

Укладка матов производится на ровное основание. Причем в данном случае маты могут укладываться непосредственно на старую кафельную плитку. Если же в качестве основания выступает черновой пол, на него необходимо уложить теплоизоляцию, к примеру, листы пенополистирола, и демпферную ленту по периметру. Это позволит использовать систему более рационально, не тратя энергию на обогрев нижнего бетонного перекрытия.

Кабельные маты нельзя укладывать под мебель, если она стоит не на ножках, а также под бытовую технику, так как при нагревании тепло не сможет подняться вверх и вернется к кабелю, что приведет к перегреву системы и выходу ее из строя. Укладывать маты под плитку следует, отступая от стен и мебели 15-20 см.

Плюсы и минусы нагревательных матов

Укладывать матовый пол начинают с монтажа терморегулятора. Для этого в стене специальной насадкой на дрель высверливают круглое отверстие и штробят канавку к полу. В канавку вкладывают шланг датчика температуры, предварительно надев на него гофру. Следует учитывать, что в эту же канавку будут помещаться и провода системы теплого пола.

Технические характеристики кабельных матов

Перед укладкой матов проверяют их работоспособность. Для этого с помощью тестера измеряется сопротивление жил и изоляция.

Показатель первого должен соответствовать паспортным параметрам с допустимой погрешностью на уровне 5-10%. Показатель измерения изоляции должен соответствовать бесконечности.

Теперь раскатывают маты, начиная он стены, на которой установлен терморегулятор. Дойдя до противоположной стены, сетку разрезают, не повреждая кабеля, и поворачивают мат в нужном направлении. В помещениях со сложной геометрией можно срезать кусок сетки, освободив кабель, и уложить его отдельно также в виде змейки.

Установка датчика температуры для кабельного мата

Когда укладка матов завершена, греющие элементы повторно тестируют, а затем устанавливают датчик температуры. Для этого необходимо проложить штробу от стены по полу размером не менее 0,5 м

Важно, чтобы шланг датчика располагался не возле одного отрезка кабеля, а между двумя

Таким образом, показания датчика будут наиболее полно отражать текущую ситуацию. Конец шланга, находящийся в полу, защищается изоляцией от попадания плиточного клея. В конец шланга, заведенного в терморегулятор, вставляется непосредственно сам датчик.

Если на нижней стороне матов нет самоклеющегося слоя, маты закрепляют на полу малярным скотчем, скобами или гвоздями, прибивая ими сетку.

Далее провода матов заводятся в монтажную коробку и подключаются к соответствующим клеммам, а затем проводится тестовое включение системы. Согласно существующим нормам, допустимая температура теплого пола должна составлять 30°С, поэтому на терморегуляторе необходимо выставить именно такой параметр.

Подключение кабельного мата к термостату

Убедившись в исправной работе электрического теплого пола, можно укладывать плитку на клей, специально предназначенный для таких систем. Клей можно наносить непосредственно на маты, однако во избежание повреждения кабеля, его желательно защитить армирующей сеткой.

Следует помнить, что укладывать плитку на маты можно при условии увеличения расхода плиточного клея. Поэтому толщина покрытия вместе с клеем должна превышать 2 см. А эксплуатировать систему теплого пола можно лишь после полного высыхания клея.

Виды теплых полов

По своей сути системы теплых полов можно разделить на два вида: электрические и водяные.

Электрический пол. Наиболее часто встречающаяся система производится в виде специальных нагревательных матов, которые состоят из нагревательных секций, по которым проходит нагревательный кабель. Последний, через терморегулятор, подключается к сети питания. Нагревательный кабель бывает одно- и двужильным. В первом случае оба конца кабеля нужно подсоединять к терморегулятору, во втором – достаточно подсоединить один конец. Нагревательные маты вмуровываются в слой клея для плитки или укладываются на бетонную стяжку пола ;

Водяной пол представляет собой гибкие трубы, подключенные к центральному отоплению или к газовому котлу. Эти трубы монтируются непосредственно в пол, как под плитку, так и в цементную стяжку.

Теплые полы позволяют разгрузить систему отопления до 30%, а в случае водяных полов и вовсе полностью ее заменить. В настоящее время, кроме двух вышеперечисленных систем теплого пола на рынке начали появляться пленочные системы, но они предназначены скорее для временного использования. Также существуют стержневые и кабельные теплые полы.
