Теплый пол на балконе своими руками: монтаж инфракрасных матов под мягкие напольные покрытия

Какой теплый пол можно использовать на балконе

Специалисты рекомендуют использовать для утепления лоджии или балкона только системы электрического обогрева, а именно:

• Компактные инфракрасные теплые полы, которые стоят дороже простого электрического кабеля, но окупаются за счет своей экономичности.
• Нагревательные электрические маты, которые проще всего монтировать своими руками.
• Нагревательный электрический кабель, самый экономичный вариант.

Инфракрасный пол

Инфракрасные греющие покрытия выпускаются отдельными модулями. Поэтому, купив один комплект, можно распределить его на несколько помещений, например, использовать его для обогрева комнаты и лоджии.

В целом инфракрасные полы пригодны не только для утепления балконов, но и для зон в квартире, где наблюдается повышенная влажность, например, в ванной.

Практичность такого вида обогрева состоит в том, что инфракрасные лучи могут быть направлены в определенную зону, и аккумулировать тепло будет только этот участок.

Нагревательные маты

Изготавливаются нагревательные маты в виде тонких листов, с закрепленным греющим кабелем. При планировании ремонта их можно купить ровно столько, сколько потребуется для утепления балкона или любого другого помещения.

Нагревательные маты выполнены таким образом, что обогреватель уже зафиксирован на поверхности, а значит, монтаж системы обогрева можно выполнить легко и быстро даже самостоятельно.

Укладываются маты только на подготовленную поверхность. При этом помещение, где будут проводиться работы, уменьшится по высоте.

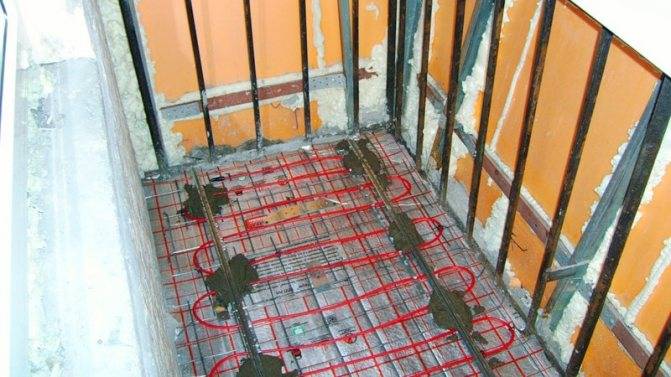

Кабельный теплый пол

Третий вид нагревательной системы представляет собой электрический кабель, который монтируется в пол, под стяжку. С ним помещение тоже станет немного ниже из-за увеличения толщины пола на 5-10 см.

Кабель хорошо совмещается со всеми видами декоративных напольных покрытий и не вредит им.

Рекомендации по выполнению работ

Вне зависимости от того, какой вариант чернового пола и декоративного покрытия вы предпочтете, для начала необходимо тщательно заделать все сколы, а также трещины и щели на поверхности балконной плиты при помощи строительной пены, лишь после этого можно будет двигаться дальше

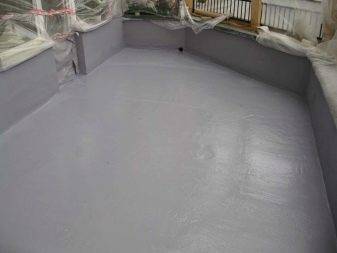

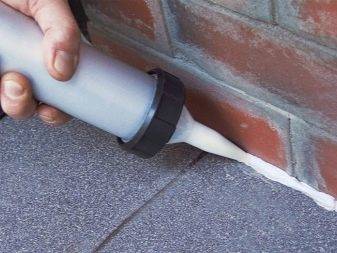

Отдельное внимание придется уделить гидроизоляции, которая будет защищать материал от конденсата и капиллярной влаги

Чаще всего в отделке полов применяют деревянные лаги, которые представляет собой балки, поверх которых настилают доски. Обычно для балконных пространств используют бруски размером 50х70 мм либо 50х100 мм. Перед монтажом каждую из них необходимо тщательно обработать антисептиком, который защитит черновой пол от гнили.

Для того чтобы сделать полы стойкими к давлению, бруски желательно положить на ребра параллельно любой из стен. Обычно одну лагу фиксируют в центре и пару-тройку по бокам. Крепить их следует как можно прочнее, непосредственно к бетонной плите насквозь, для этого потребуются металлические уголки либо анкерные саморезы.

Теплоизоляционный материал укладывают между лагами, при этом до верха доводить не надо – небольшой зазор между утеплителем и настилом необходим вентиляции пола. Для того чтобы уберечь теплоизоляцию от влаги, ее лучше накрыть полиэтиленом, зафиксировав его к лагам обычным строительным степлером.

Какое использовать покрытие, зависит от назначения объекта и ваших возможностей. Если во главе угла лежит ограниченность бюджета – смело выбирайте линолеум. Если финансы позволяют рассмотреть варианты – исходите из функциональных критериев. Например, в месте отдыха или игровой лучше выбирать экологически безопасные покрытия. Дешевый линолеум здесь неуместен – он плохо пахнет, к тому же зачастую выделяют токсичные вещества. Отдавать предпочтение лучше покрытиям на натуральной основе – как вариант, можно выбрать ламинат или паркетную доску.

Для встреч с друзьями или проведения спортивных тренировок подойдет ковролин – подобное покрытие позволит вам расслабить ноги после утомительного рабочего дня, а кроме того, исключит возможность скольжения.

Многие используют балкон как цветник. Не секрет, что растения нужно поливать и опрыскивать, потому в помещении обычно повышенная влажность. С ней лучше всего «уживается» керамическая плитка.

Мастер-класс по отделке пола на балконе смотрите в следующем видео.

Предварительные работы

Теплый водяной пол имеет смысл устанавливать только на лоджию с герметичным остеклением и утеплёнными стенами и потолком. Если вы это ещё не сделали, то советуем обратиться к нашим материалам “Утепление пола на балконе и лоджии”, “Остекление лоджии”.

Проверяем балконную плиту

Бетонная стяжка и водяные теплые полы утяжеляют балкон. Нагрузка возрастёт примерно так, как если вы поставили бы на балкон большой мотоцикл. Поэтому сперва нужно оценить, сможет ли балконная плита справиться с возросшей нагрузкой.

Также проверяем, нет ли обвалившихся углов. В этом случае необходимо приварить к каркасу недостающие куски арматуры. Если в плите есть дыры, то нужно залить их цементным раствором.

Выравниваем пол

Устройство стяжки на балконе

Если у вас лоджия не отделена от комнаты, то важно, чтобы в конечном итоге все полы были на одном уровне. Для этого вам нужно прикинуть, насколько вся конструкция (бетонная стяжка, теплоизоляционные прокладки, напольное покрытие) увеличит пол (примерно на 10 – 15 см). Между полом и окном на лоджии должно остаться не меньше 110 см – этого требует ГОСТ, чтобы дети не выпали из окна

Между полом и окном на лоджии должно остаться не меньше 110 см – этого требует ГОСТ, чтобы дети не выпали из окна.

Если после всех этих подсчётов требуется дополнительно поднять уровень, то нужно сделать предварительную стяжку на балконе. Также это стоит сделать, если у вас очень неровная балконная плита. Как сделать стяжку, можете прочитать у нас на сайте в материале “Делаем пол на балконе или лоджии, — что выбрать, как сделать?”

Тестовый пуск водяного пола

Обход препятствия отопительными трубами напольного обогорева

Во время первого запуска нам нужно проверить герметичность труб и их устойчивость к давлению. Давление нужно поднять до 4-5 бар. Сначала оно немного упадёт – это нормально. Потом его нужно снова поднять до 4-5 бар и повторить этот цикл 3-4 раза. После этого можно выставить давление в 3 бара и оставить на сутки.

При первом запуске воды установите температуру предельно низкой. Затем увеличивайте на 5 градусов, пока она не будет равна 40 градусам. Бетонную стяжку нужно делать, когда в трубах бежит вода под давлением (не обязательно большим, можно 1,5-2 бара)

Это важно, чтобы стяжка формировалась в условиях реальной работы труб

Такое давление следует продержать все 28 дней высыхания стяжки. Максимальная температура в трубах не должна превышать 28 градусов до полного затвердевания бетона.

Чем можно отапливать балкон

Обогреть помещение, которое мы оборудуем на балконе, можно с помощью:

• вывода центрального отопления;
• оборудования теплого пола;
• установки инфракрасного обогревателя;
• наличия электрического обогревателя;
• размещения масляных батарей.

Коротко о центральном отоплении

Отопление балкона от центрального отопления – вполне выгодный способ с расчетом на длительную перспективу. В нем прельщает надежность и проверенность годами. Но оно имеет и минусы. Тепло будет поступать только с началом отопительного сезона. К тому же этот способ влечет за собой довольно много хлопот, так как для его оборудования обязательно требуется разрешение БТИ.

Помните: ни в коем случае нельзя на балконе устанавливать дополнительные радиаторы с подключением их к центральному отоплению. Это связано прежде всего с тем, что из-за несанкционированного подключения ваши соседи будут недополучать тепло. Но если вашу заявку БТИ рассмотрело и одобрило, то можете смело монтировать теплый пол на балконе от центрального отопления:

1. Для начала специалисты советуют оклеить ту часть стены, где будет находиться батарея, фольгой. Она станет отражателем тепла. Так будет лучше прогреваться помещение, а тепло не уйдет на улицу.
2. После этого необходимо из организации, которая занимается подачей тепла, вызвать специалиста, чтобы он перекрыл общий стояк.
3. Затем в стене просверливаются отверстия под трубы. Вместо труб специалисты советуют воспользоваться пластико-алюминиевым шлангом. Потом на него монтируется тройник с вентилем.
4. Далее устанавливаются батареи отопления. Для этого необходимо на стене закрепить два кронштейна, которые будут удерживать радиаторы за верхнюю часть, и один кронштейн внизу для того, чтобы держать батарею внизу.

Только по окончании всех этих работ батареи подключаются к центральному отоплению

Особое внимание необходимо обратить на то, чтобы в системе не образовалась воздушная пробка

Теплый пол – прекрасная альтернатива

Более экономным вариантом считается оборудование теплых полов, так как их установка обойдется дешевле. Они бывают электрическими и водяными. Принцип работы прост: воздух нагревается и поднимается верх. Благодаря этому в помещении поддерживается нужный температурный режим.

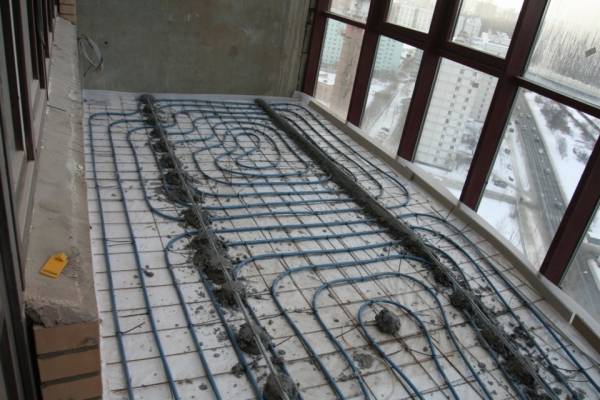

Установка водяного пола на балконе

Установка водяного пола

1. Для начала необходимо сделать врезку тройников на подаче и обратке, когда будут выполняться работы по замене труб. А также обязательно смонтируйте запорную арматуру (вентиля) для того, чтобы была возможность при необходимости перекрыть подачу теплой воды.
2. Далее выполняется на полу укладка бетонной стяжки. Её основание в обязательном порядке выравнивается.
3. После этого укладывается изоляционный материал.
4. Теперь начинается укладка пластиковых труб, которые являются основой теплого пола. Их кладут змейкой. Изгиб должен быть небольшой. Расстояние между трубами – незначительное.
5. Дальше проводят подключение пластиковых труб к системе подачи горячей воды.
6. Заключительный этап – укладка бетонной стяжки на основу.

Заливаем стяжку на установленный водяной пол на балконе

Для бетонной стяжки можно использовать различные материалы: специальные строительные смеси либо обычный цементный раствор (старый проверенный способ).

Во время укладки водяного пола нужно помнить несколько обязательных для выполнения правил:

1. Если основным полом будет плитка или ламинат, то толщина стяжки должна быть небольшой.
2. Для водяного пола необходимо приобретать только качественные материалы с длительным сроком службы, так как устранение неполадок потом обойдется в значительную сумму.
3. Система «теплый пол» монтируется из цельной трубы. Никаких стыков под стяжкой не должно быть. Поэтому перед закупкой материалов проведите тщательные замеры.
4. Во избежание засорений защитите концы труб.
5. Обязательно необходимо провести остекление балкона, на котором планируется монтаж теплых полов.
6. После окончания всех работ необходимо подождать несколько дней до полного высыхания всех бетонных смесей. Ни в коем случае не используйте непосредственный источник подачи тепла в систему «теплый пол» для ускорения процесса сушки. Но обязательно регулярно проветривайте помещение от лишней влаги, которая будет образовываться во время высыхания.

Подключение отопления

Теплый пол смонтирован, стяжка полностью высохла, теперь можно подключиться к центральному отоплению и проверить результат выполненного монтажа. Если система центрального отопления уже работает, то для начала работы вашего пола достаточно открыть вентили. Несколько минут – и вы можете почувствовать приятное тепло под своими ногами.

Виды теплых полов

Как уже упоминалось, теплые полы могут делаться на основе нескольких технологий:

• Электрической;
• Водяной.

Если говорить об электрическом теплом поле, то он может быть:

• С кабельной системой;
• На основе матов;
• Инфракрасный.

Первая категория является наиболее простой. Подобный тип подогрева отлично сочетается с ламинатом. В этой системе нагревательным элементом является провод. Для комфортной работы системы нужно напряжение где-то 150 Ватт на квадратный метр. После того, как укладывается провод, осуществляется стяжка при помощи цемента, а после застывания укладывают покрытие на пол.

Такой механизм также имеет и недостатки, главным из которых является необходимость обеспечить гидроизоляцию балконной плиты. Это влечет за собой повышение уровня пола на балконе где-то на 12-15 сантиметров. А при входе в помещение это можно быть неудобно.

Недостатком будет и то, что стяжки создают дополнительное напряжение на саму плиту, что может оказаться критичным для старых построек. Кроме того, использовать пол можно не ранее, чем через 4 недели. Это нужно, чтобы стяжка полностью застыла. В противном случае, все очень быстро начнет портиться и довольно скоро все нужно будет делать заново.

Если говорить об инфракрасных полах, то такой тип будет отличным решением для небольших помещений. Преимуществом будет то, что с ним можно использовать в связке любое напольное покрытие, включая ковролин и ламинат. Принцип работы заключается в излучении инфракрасных волн, которые находятся в определенном диапазоне. В этом случае нагревательный элемент является полосками с карбоновой пастой, соединенные лавсаном. В основе пасты лежит смесь грифеля и определенных добавок. Проводником электричества будет медный провод.

Если говорить о нагревательных матах, то они сделаны в виде сетки с закрепленным кабелем внутри, по которому передается электричество. Его жила может создаваться из различных материалов. Главным критерием будет наличие высокого сопротивления этого материала. Если утеплять полы матами, то гидроизоляция не нужна. Сетка чаще всего имеет размер в ширину где-то 50 сантиметров. Ее нужно всего лишь раскатать и установить финишное покрытие. Если напольным покрытием выбрана плитка, то маты можно как бы вложить в специальный состав. Тогда и делать что-то с полом балкона не обязательно, а использовать конструкцию можно уже дней через 7. Эксплуатировать такой теплый пол также очень просто.

В водяных теплых полах обогрев происходит благодаря наличию радиатора, который находится в бетонной стяжке. По мнению многих специалистов такой вариант обогрева является лучшим для балкона. Только законодательно он запрещен. Такая конструкция имеет небольшую себестоимость, отличается универсальностью и простотой.

Что лучше для лоджии — ламинат или линолеум?

Не скупитесь на покупку качественного ламината. Если вы уже решили, что будете застилать полы именно этим покрытием, то не экономьте.

В любом случае его уйдет совсем немного. Хотите взять материал подешевле — будьте готовы к тому, что при первом же серьезном попадании влаги, основа покоробится и размокнет. Берите влагостойкий ламинат с соответствующей маркировкой.

Не знаю, как вам, но лично мне больше симпатизируют такие напольные покрытия, как линолеум, особенно утепленный.

Его главное отличие от обычного — волокнистая основа и большая толщина. Да, не спорю, он дороже, но я гарантирую, вы сразу почувствуете разницу. По такому полу вы сможете ходить без тапок и носков даже зимой.

Правильно укладывать линолеум только после того, как сделали утепленный и ровный пол.

В принципе, вы можете взять обычное покрытие и постелить его на теплоизолирующую основу, но старайтесь использовать цельный кусок. После покупки, линолеум следует расстелить дома и оставить в покое на 3 суток, чтобы он выровнялся.Финальный результат покрытия будет зависеть во многом от фиксации плинтуса. Профессионалы советуют приобретать разборные плинтуса с эластичной кромкой.

Типы систем электрического подогрева

Такое оборудование имеет только один технический недостаток – относительно большую мощность. Для положительного эффекта на балконе нужно предусматривать мощность не менее 200 Вт/м2. Если площадь балкона большая, то возникает заметная нагрузка на электрические кабели, в некоторых случаях приходится менять электрическую арматуру более мощной. В настоящее время можно установить одну из следующих систем электрического подогрева.

Тип подогрева
Краткое описание фактических эксплуатационных характеристик

Кабельный

Самая первая система, применяется много лет для создания теплых полов в помещениях различного назначения. По стоимости относится к бюджетному варианту, очень надежная и долговременная. Профессиональные теплотехники настоятельно рекомендуют для подогрева пола на балконе использовать именно такую систему

Она имеет очень важное преимущество – потребитель самостоятельно формирует контур с учетом площади и формы пола. Ограниченные размеры часто не позволяют рационально использовать более современные системы подогрева, остаются холодные участки или зоны с двойным подогревом

Обе ситуации крайне нежелательны. Недостаток – надо иметь начальные знания физики для расчета длины кабелей с учетом требуемой мощности.

Электрические маты

Более современная разработка кабельного отопления. Теперь провода фиксируются в специальные маты, их можно сгибать, разрезать, создавать различные по виду и площади участки обогрева. Маты существенно упрощают и ускоряют процесс монтажа, их можно укладывать как на специально сделанное основание, так и на старые половые покрытия.

Инфракрасная пленка

Самая современная система, сочетает в себе преимущества устаревших вариантов и инновационные достижения науки. Единственный недостаток – высокая стоимость. Проводниками тока служат прочные углеродистые полосы из карбоновой пасты. Они длительное время не изменяют параметров сопротивления, не перегреваются и не перегорают. Могут гнуться, полиэтиленовая запайка полностью герметична. Пленка может применяться под любые финишные половые покрытия.

Устройство пола с подогревом состоит из нескольких слоев, сколько, из каких материалов и по какой технологии их делать – решение принимает мастер на месте после анализа фактических исходных данных.

Начинаем укладывать пол на балконе

После того как все материалы и инструменты подготовлены, мы переходим непосредственно к монтажу и укладке пола.

Пол на балконе до начала работ

Любые ремонтно-строительные всегда начинаются со снятия замеров. Вот и мы, вооружившись рулеткой, измеряем рабочую площадь, на которой  нам придется работать. В нашем случае рабочей площадью выступает балкон. Его длина 1 м, а ширина 3 м.

Измеряем площадь балкона с помощью рулетки

После того как стяжка на полу застыла и стала твердой, мы переходим к созданию опалубки. В нашем случае она будет выполнять функцию своеобразного барьера, так как в монтажной пене под влиянием различных природных явлений (вода от дождя, прямое попадание солнечных лучей, ветер) со временем образуются трещины и микрощели через которые может задувать воздух.

Установка брусков опалубки для пола

Опалубка собирается из деревянных реек. Для начала, планка кладется в длину балкона (напомню, у нас она 3 метра) на расстоянии 3-5 см от балконной рамы. Далее при помощи рулетки мы сможем узнать размер деревянной рейки, которая будет использована нами для конструкции опалубки в ширину.

Образец рейки, которая подойдет для создания опалубки на балконе

Получив нужный нам размер рейки, мы переносим все измерения на «деревянную» площадь. Для этого мы используем строительный маркер или графитовый карандаш.

Далее в работу вступает электрический лобзик. Им мы отрезаем деревянный брусок необходимой нам длины.

Производим напил брусков с помощью электрического лобзика

После того как планка отрезана, мы ее прикладываем на место для крепления. Теперь в работу вступает ударная дрель. С ее помощью мы просверливаем в рейке сквозные отверстия с шагом в 30-40 см.

Просверливаем отверстия в опалубке

После того как в планке мы проделали отверстия, ее вид должен быть примерно такой.

Отверстие в бруске под опалубку

Теперь, сдвинув деревянную рейку в сторону, в полу мы должны увидеть оставшиеся следы от сквозных отверстий, которые мы сделали при помощи ударной дрели.

Делаем отверстия в бетоне с помощью ударной дрели или перфоратора

Теперь вставляем дюбеля в отверстия, которые были сделаны в деревянной рейке. Прикладываем деревянную рейку с вставленными в нее дюбелями на ее место.

Теперь в работу вступает молоток. С его помощью мы забиваем дюбеля в пол.

После того как деревянная лага прикреплена к полу на пластиковые дюбеля, мы при помощи молотка в них забиваем шурупы. После того как все шурупы забиты и планка закреплена на своем месте, она должна приобрести примерно такой вид.

Процесс крепления опалубки для пола на балконе

После того как планка в ширину закреплена, мы переходим к планке, которая крепится в длину. Крепим ее мы таким же образом, как и первую планку.

Крепление угловых соединений опалубкиКрепление диагональных реек опалубки к полу

Единственное, в чем отличие, это в шаге крепление рейки. Если в ширину мы рейку крепили с шагом 30-40 сантиметров, то в длину мы соблюдаем шаг 50-60 сантиметров. Следующую планку мы крепим также в длину, соблюдая шаг в 7-8 сантиметров. Крепится планка на дюбеля. Далее с расстоянием в 6-7 см мы крепим следующую лагу с помощью дюбелей.

Крепление опалубки

После того как планки были закреплены, у вас должно получиться вот так.

Опалубка на балконе установленаПеред началом работ нужно запастись сверлами

Делаем напольное покрытие

Для разных видов полов специалисты рекомендуют разные напольные покрытия.

Напольные покрытия для нагревательного кабеля

Кабельные полы хорошо класть под стяжку и плитку.

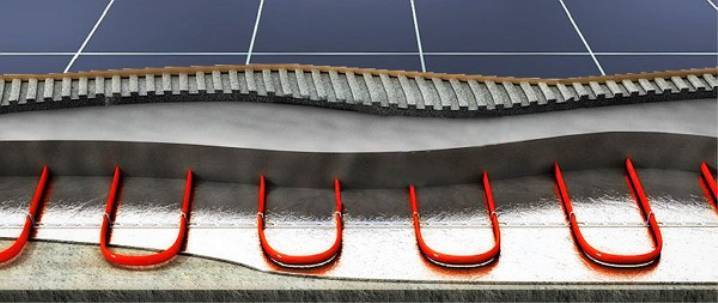

“Бутерброд”, из которого состоит кабельный пол в случае укладки под плитку

Рецепт у раствора для стяжки тот же, что мы описали здесь выше. Однако раствор на кабель наносите с особой нежностью, дабы не повредить его. Но плотно, чтобы не было пузырьков.

Перед тем, как укладывать стяжку, сделайте в теплоизоляции продольные вырезы, чтобы новая стяжка хорошенько сцепилась с первичной.

Плитку кладут только через месяц, когда стяжка высохнет – до самой последней крупинки. Впрочем, чтобы зря не терять месяц, можете не делать стяжку. А сразу положить на кабель плиточный клей (3 см) и укладывать плитку.

Чтобы покрыть кабельный пол линолеумом, ковролином или ламинатом, поверх него нужно сделать очень толстую стяжку – минимум 5 см. Ведь, образно говоря, кабель – это огонь, а ламинат, ковролин и линолеум – дрова.

Нельзя включать пол до того, как высохнет стяжка или плиточный клей. Мокрая стяжка может сохнуть до 45 дней, полусухая – неделю, плиточный клей – 3-4 дня. Чем толще слой раствора и ниже температура на балконе, тем больше времени потребуется.

Кладем пол на карбоновые стержни

Покрытия для стержневого пола

Стержневой пол в отношении напольного покрытия – самый универсальный. Он хорошо подходит под плитку, ламинат, линолеум и ковролин.

Для стержневого пола под линолеум, ковролин и паркет стяжку делают всегда. Она должна быть не меньше 2 см.

Если вы укладываете плитку, можете обойтись и без стяжки. Но в этом случае толщина плиточного клея должна быть 1 см, а вместе с плиткой – 2 см.

Делаем покрытие для пленочного пола

Пленочный пол хорошо сочетается с ламинатом, ковролином и линолеумом. Причем ламинат укладывается проще всего: покройте пол полиэтиленовой пленкой (чтобы не повредить) и уложите ламинат. Все!

Покрытия для пленочного пола

Под ковролин и линолеум поверх полиэтилена кладется ДСП или листы фанеры. Они прикручиваются шурупами и дюбелями в промежутках между пленками и по периметру.

Если вы решили делать плиточный пол на пленке, то вместо ДСП с фанерой положите ГВЛ (гипсоволокнистые листы). Только потом наносите плиточный клей.

Пленочный пол боится воздействия щелочи, которая содержится в цементно-песчаном растворе (стяжке), поэтому ни в коем случае не заливайте его раствором, даже если он под полиэтиленом.

Закончим статью универсальным советом: не трогайте оголенный провод! И да прибудет с вами удача!

Принцип расчета напольных систем

Перед выбором любой напольной системы важно осуществить расчет мощности обогревателя, определить его необходимую длину. Для этого нужно рассчитать теплопотери лоджии. Через оконные проемы выходит много тепловой энергии, поэтому обеспечить температуру в +20-+23°С достаточно проблематично, особенно, в зимнее время года

Поэтому рекомендуется устанавливать обогревательное оборудование в режиме подогрева

Через оконные проемы выходит много тепловой энергии, поэтому обеспечить температуру в +20-+23°С достаточно проблематично, особенно, в зимнее время года. Поэтому рекомендуется устанавливать обогревательное оборудование в режиме подогрева

Для этого нужно рассчитать теплопотери лоджии. Через оконные проемы выходит много тепловой энергии, поэтому обеспечить температуру в +20-+23°С достаточно проблематично, особенно, в зимнее время года. Поэтому рекомендуется устанавливать обогревательное оборудование в режиме подогрева.

Рассчитать теплопотери балкона можно с использованием онлайн-калькулятора.

Перед установкой системы теплый пол на лоджии важно предварительно произвести утепление помещения

Рекомендуемая температура обогревательных матов, кабеля или ИК-пленки составляет +26°С. Такой режим подходит для теплоизолирующего паркетного пола. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, то рекомендуемая температура кабеля составляет +28-+31°С.

Обычно для лоджий необходимо 160-180 Вт на м2 на подогрев и 200-220 Вт на м2 для режима отопления. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг укладки, мощность системы.

Например, лоджия имеет площадь 2 м2. Напольное покрытие представляет собой плитку, стяжка не планируется. Возьмем режим отопления, для которого необходимо 200 Вт на м2. Далее определим греющую площадь.

Ее вычисляют по формуле:

S_гр=S_общ-S_пр, где

• S_пр – площадь, которую занимают шкафы и прочая мебель;
• S_общ – общая площадь комнаты.

Допустим, площадь, занимаемая мебелью, составляет 0.5 м2. Тогда S_гр=2-0.5=1.5. Для лоджии выбран режим отопления, поэтому необходимая мощность кабеля – 200 Вт на м2.

Тогда рекомендуемая мощность системы составляет 1.5 *200=300 Вт на м2.

Если стяжка не планируется, выбирают тонкую кабельную систему, которая способна полностью уложиться в слой плиточного клея.

Выбрать систему с требуемыми характеристиками можно по таблицам, описывающим характеристики оборудования.

Исходя из таблицы, по площади определяем мощность мата, его габариты и длину. В нашем примере мощность мата составляет 0.25 кВт, а длина – 17 м.

Далее ищем шаг укладки. Рассчитываем его по формуле:

h=(S_гр*100)/L_каб, где

• h – шаг укладки;
• L_каб – длина кабеля в метрах.

Подставляем в формулу значения, и получаем: h=1.5*100\17=8.8 см.

При укладке матов или кабеля следует помнить, что отступ от стен должен составлять 10 см.

↑ Устройство каркаса

Следующий этап работы – выставляем брусья внутри каркаса. Рекомендуется крепить лаги поперек направлению будущей укладки верхних досок. Скрепляем лаги с полом при помощи дюбелей, между ними оставляем расстояние в 50 см. Под каждую точку крепления подкладываем подпорки, чтобы не получилось так, что доски висят в воздухе.

Под точки крепления брусьев подкладываются подпорки

Если впоследствии планируется покрывать пол фанерой или ДСП, то в этом случае придется делать по всей поверхности обрешетку 40х40 сантиметров.

Теперь крепим каркасные брусья саморезами (при толщине утеплителя 50 мм минимальная длина саморезов должна быть 65 мм). Сначала при помощи перфоратора делаем отверстие в лагах (прямо сквозь брус). Затем вворачиваем анкер в отверстие (дюбель до шапочки). Шапочку срезаем потом монтажным ножом. Вставляем саморез и пробиваем его молотком сквозь брус в бетон (этот момент можно прочувствовать, так как саморез в один момент резко как бы проваливается).

Для лучшей фиксации саморез докручиваем при помощи шуруповерта.

Некоторые хозяева для отдаления так называемого «мостика холода» устанавливают под каркас утеплитель толщиной 5 мм. Это необязательно, но, с другой стороны, эта процедура может продлить срок службы лаг и выровнять в какой-то мере неровность пола.

Читайте как утеплить пол первого этажа.
