Критерии выбора и установка теплого пола Devi

Керамическая плитка

Керамическая плитка — наиболее подходящий вид. Она не только экологична, но и прекрасно переносит перепады температуры. Однако такие покрытия приводят к значительному обогреву пола. Если для тех, кто мерзнет, прикоснувшись к плитке, – это идеальный вариант, то для детской нельзя укладывать пол, который создаст лишнюю температуру покрытия. Дети подвижны, поэтому в слишком теплых помещениях часто становятся вялыми и быстрее устают.

Укладка плитки на тёплый пол

При выборе плитки лучше отдать предпочтение современным ПВХ

Она не только имеет привлекательный внешний вид, но и достаточно теплая без дополнительного подогрева — это важно в летнее время

Нагревательные маты Devi и их модификации

Такие изделия более просты в монтаже, однако подходят они только для помещений с прямыми углами. Если геометрия комнаты нестандартна, завести их в непрямые углы будет значительно сложнее. Здесь не требуется самостоятельная раскладка шага и соблюдение расстояний. Нагревательные элементы уже вмонтированы в плёнку с сеткой. Всё, что требуется – это разместить полосы по полу в помещении и уложить сверху напольное покрытие.

В этой линейке всего две модели, характеристики которых можно также узнать из таблиц.

Одножильный нагревательный Девимат DSVF. Его максимальная температура составляет 90ºС. Укладывается он прямо в плиточный клей. Показатели таких матов следующие.

Одножильный нагревательный Девимат DSVFФОТО: otopleniye-sam.ru

Двухжильный нагревательный Девимат DTIF. Также способен разогреться до 90ºС. Характеристики практически ничем не отличаются от предыдущего варианта. Единственным отличием можно назвать экран, который здесь состоит из меди с алюминием (у одножильного алюминий отсутствует)

Что касается гарантии на все модели нагревательных матов и кабелей, то производитель остановил её на отметке 10 лет. Естественно, при отсутствии нарушений транспортировки и монтажа со стороны покупателя.

Девимат DTIF — двужильный кабель на подложкеФОТО: devi.market

Особенности конструкции

Для укладки электрического теплого пола Деви под плитку или камень предлагается использование трех видов кабелей:

• Deviflex DSIG – представляет собой самый простой вариант одножильного кабеля. Инструкция по применению уверяет, что кабель можно использовать не только для помещений, но и для открытых пространств.

• Deviflex TIDP — двужильный электрический кабель с изоляцией. Инструкция уверяет, что он может применяться как в жилых помещениях, так и на лестничных площадках.

• Deviflex DTIE- является немного улучшенным вариантом двужильного кабеля. Изоляция Polyolefin облегчает монтаж. За счет безопасности может использоваться в школьных и дошкольных заведениях, если монтаж производится, как того требует инструкция.

Многослойные маты состоят из кабелей, закрепленных в сетку. Для их монтажа под плитку необходим терморегулятор.

Принцип работы

Интенсивность работы системы Деви регулируется датчиком Девилинк

Кабельный пол Деви считается наиболее комфортным и простым в эксплуатации благодаря уникальному принципу работы. После подключения системы кабель передает энергию тепла покрытию, которое представляет собой теплообменник. Этот процесс обеспечивает нагревание воздуха и оптимизирует температуру внутри помещения. Регулятор теплого пола Devi принимает данные о температуре от датчика, далее в зависимости от ее значения в систему подается ток нужной величины, нагревающий напольное покрытие. Когда воздух прогреется до необходимой температуры, питание будет отключено автоматически.

Если температура понизится, весь процесс запустится с самого начала. Для матов чаще всего применяются терморегуляторы модели Devilink, с их помощью можно управлять всей системой обогрева поверхности, включая датчики, радиатор и котел. Энергия в процессе работы напольного покрытия будет расходоваться с учетом выставленного температурного значения.

Монтаж нагревательного кабеля Deviflex

Нагревательный кабель Деви необходимо монтировать во время строительных работ. Нужно к штробе установить 2 пластмассовые трубки из каждого места для монтажной коробки. После этого на расчищенное от лишних предметов основание пола укладывается теплоизоляция толщиной не больше 2 см. Предпочтительно установить также гидроизоляцию. Далее заливается песчано-цементная стяжка. Затем монтаж теплого пола продолжается работами по установке нагревательного кабеля:

• Необходимо проложить монтажную ленту через каждые 50 сантиметров, закрепляя ее при этом гвоздями или шурупами. Если сделать расстояния между ее креплениями в 25 мм, то теплый пол Деви можно будет монтировать на площади какой угодно конфигурации. А также благодаря такому расстоянию вы будете иметь возможность дифференцировать мощность нагрева на локальных участках.
• Теперь надо проверить сопротивление нагревательного кабеля, оно должно быть такое же, как на наклейке муфты.
• Следующим этапом является закрепление нагревательного кабеля к монтажной ленте. Не забывайте, что линии кабеля не должны касаться друг друга. Изгиб нагревательного кабеля должен быть в диаметре не меньше 5 см.
• Необходимо установить гофрированную трубку между линиями нагревательного кабеля, впоследствии в нее нужно будет поместить датчик температуры пола. Для того чтобы датчик правильно функционировал, следует закрепить предохранительную трубку в центре кабельной петли.
• И последнее что нужно сделать – это установить датчик температуры пола.

Установка теплого пола Devi на видео ниже.

На этом установка теплого пола Devi в варианте нагревательного кабеля Deviflex окончена. Далее пол заливается песчано-цементной стяжкой. Во время этого процесса требуется внимательно следить за тем, чтобы не остались воздушные карманы. Когда стяжка затвердеет, монтируется декоративное напольное покрытие.

Ремонт данной системы обогрева пола производится точно также как и ремонт любого другого электрического кабельного теплого пола.

Напольные покрытия

• Ламинат
• Теплый пол
  • Монтаж
  • Выбор
  • Производители
  • Котлы
• Линолеум
• Плитка
• Ковролин
• Паркет
• Наливной пол
• Деревянный пол

Устройство пола

• Плинтус
• Стяжка пола
• Выравнивание пола
• Звуко- и гидроизоляция
• Утепление полов
• Бетонные полы
• Ремонт пола
• Подложка

Расчет досок ламината
Расчет тротуарной плитки

Рассказать о нас

ПолГид 2012-2019 | Информация

При копировании материалов активная ссылка на сайт обязательна

Управление обогревом

Поддержание комфортной температуры поверхности пола (от 26 до 31 ?С) производится при помощи электронных терморегуляторов и поддерживается на заданном уровне в пределах 0,4 ?С. В системах «тёплый пол»

	Devireg530
	Devireg535
	DeviregTouch
	Devireg330

Программируемые терморегуляторы Devireg535, Devireg550 (со встроенным таймером и возможностью автоматического понижения температуры, например, ночью или в рабочее время) разумно применять в помещениях с достаточно большой площадью обогрева (больше 5 м2). Такое управление позволяет экономить дополнительно до 50…60% электроэнергии. Самое экономичное управление обеспечивает терморегулятор «с интеллектом» Devireg550, который самостоятельно оценивает меняющиеся теплопотери помещения и вносит коррективы в установленную программу работы.

Особенности и характеристики

Большой популярностью во внутренней отделке пользуется теплый пол от фирмы известных производителей Devi. Материалы, выпускающиеся этим брендом, изготовлены по высоким стандартам и качествам. С этой маркой сталкивается любой, кто решил установить отопление для пола.

Теплый пол Devi отличается от других производителей тем, что производит не только кабели для обогрева, но и спецоборудования – регуляторы, элементы для соединения, термостаты с ЖК-дисплеем. Создана кооперация между системами отопления. Благодаря чему эта марка признана самым безопасным и экологически чистым устройством: она получила сертификат класса ISO 14001.

Основные достоинства теплого пола Devi:

• Обогрев дома происходит в довольно короткий срок времени. За счет установленного терморегулятора Devireg можно установить определенную постоянную температуру без риска перепадов. Можно управлять системой с помощью ПК. В каждой комнате возможно установить разную температуру.
• Потоки энергии передаются окружающему воздуху. Они поднимаются вверх, и тепло проходит по ногам. За счет того, что энергия не поднимается к потолку, она не растрачивается, как при обычных обогревах квартиры. Поэтому тепло расходится равномерно по всей комнате.
• Работает независимо от основного центрального отопления.
• Не выделяет посторонних запахов и вредных испарений.

• Гарантия производителя теплого пола 10-20 лет, но реальные сроки намного больше.
• Устанавливается под любое покрытие пола и в определенную область, которую необходимо обогревать.
• Не занимает места в квартире, тем самым интерьер дома не изменяется.
• Подходящий вариант для семьи с маленькими детьми. Благодаря своей автоматизированной системе, если обнаружится прикосновение человеческого тела к кабелю, система автоматически выключается.

Как и многие другие виды теплого пола, изделие Devi имеет и свои недостатки:

• Высокая стоимость продукции.
• При хронических заболеваниях ног применение данного отопления запрещается.
• Особого внимания требует эксплуатация электрического пола. При поломке конструкции затруднительно будет узнать, в каком месте произошел сбой.
• Около стен теплоотдача намного больше, чем в середине пола. Поэтому устанавливать электрический пол необходимо так, чтобы теплоотдача распределялась равномерно.
• Электричество может повредить помещениям, которые имеют высокую влажность воздуха.

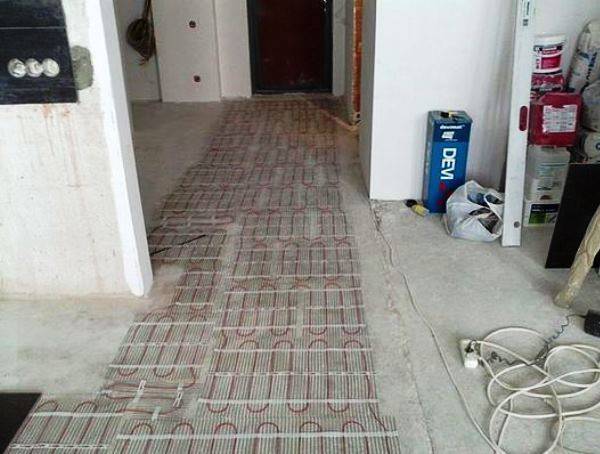

Нагревательные маты Деви

Считающиеся оптимальным вариантом для тех, кто намерен уложить тёплые полы DEVI под плитку. Допускается применение этих комплектующих и в составе с другими материалами: линолеумом, ламинатом, паркетом. Главное – правильно соблюдать рекомендации производителя. В зависимости от своих финансовых возможностей и условий эксплуатации, покупатели могут приобрести нагревательные маты следующих модификаций:

DEVImat 150T

Характеристики:

• На самоклеющейся сетке
• Очень тонкий, примерно 3-4 мм
• Огнеупорный
• Полностью экранированный
• Изоляция без ПВХ и без примесей свинца

Область применения:

• Для обогрева поверхности в помещениях — превосходно подходит для тонких ремонтируемых полов
• Устанавливается в клеевую мастику под керамическую плитку не повышая уровня пола

Супертонкое исполнение, обеспечивающее эффективный обогрев при минимальном увеличении высоты пола.

DEVIcomfort 150T

Вариант, оптимальный по уровню энергопотребления.

Характеристики:

• Полностью экранированный
• Изоляция без примесей свинца
• Огнеупорный

Область применения:

• Для обогрева поверхности в помещениях — превосходно подходит для тонких ремонтируемых полов
• Устанавливается в клеевую мастику под керамическую плитку не повышая уровня пола.

Devireg Smart

​Фото:https://market.yandex.ru/

Этот производитель более 75 лет поставляет на мировой рынок системы теплых полов с бескомпромиссным качеством. Эта модель комнатного термоконтроллера примечательна не только скандинавским стилем, но и многофункциональностью. Управление выполняется удаленно при помощи мобильного приложения Devismart App. Один прибор может одновременно подключаться к 10 гаджетам. Есть несколько автоматических режимов работы – «Дома», «В поездке». Их можно заранее настраивать под свой график, сокращая энергозатраты. Потребляемая мощность 0.40 Вт, рабочая температура от 0 до 30 °С. Для управления установлен сенсорный дисплей.

Терморегулятор DEVIreg Smart интеллектуальный с WI-FI, 16A (белый)

Достоинства:

• сенсорный дисплей с подсветкой
• удаленное управление через Wi-Fi
• несколько настраиваемых режимов работы
• удобное простое меню программирования
• отличная техподдержка

Новое поколение отопления через пол больше комфорта, больше экономичности Характеристики deviheat 550

* «Два в одном»: терморегулятор и таймер в одном корпусе. * «Установите и Забудьте»: после того, как Вы запрограммировали deviheat 550, Вы больше никогда не будете к нему дотрагиваться. * Запатентованная система экономии энергии и улучшения комфорта. * «Определение открытого окна», позволяет проветрить помещение без затрат энергии. * Интеллектуальный таймер, позволяет установить 336 программ в неделю. * Система прогноза, обеспечивает достижение оптимальной комфортной температуры в нужный момент. * Самообучающийся регулятор, изучает помещение и может предсказать, сколько времени потребуется для его нагрева. * Подключение к локальной сети, может иметь до 32 устройств. * Обеспечивает подключение нагрузки с током 16А. * Частота напряжения 50/60Гц. обеспечивает возможность подключения по всему миру. * Встроенный источник питания в течение 100 часов обеспечивает сохранение информации при отключении электроэнергии. * Режим выравнивания расхождений в показаниях температур на индикаторе и комнатном термометре. * Автоматическая зашита помещения от замерзания. * Встроенная система Сообщений об ошибках, сигнализирует о сбоях в работе терморегулятора на индикаторе. * Альтернатива выбора датчиков температуры: только воздуха, только пола, либо оба.

Жидкокристалический индикатор системы Deviheat очень удобен в использовании

Все функции с помощью одной кнопки

Deviheat 550 использует всего лишь одну кнопку, с помощью которой, Вы следуя инструкции можете выполнить необходимое программирование простым ее нажатием или вращением. Функции кнопки можно разделить на четыре уровня:

Уровень 1. Ежедневное использование, для установки температуры. Уровень 2. Установки времени и дня недели. Могут быть легко изменены пользователем. Уровень 3. Программирование таймера, желательно, чтобы выполнял квалифицированный монтажник. Уровень 4. Основные настройки должен выполнить квалифицированный специалист и должны быть защищены кодом безопасности, для предотвращения случайных изменений.

Deviheat 550 — это совершенно новый тип терморегулятора. Предыдущие терморегуляторы просто включали и выключали электроэнергию. Если он был оснащен дополнительным таймером, то терморегулятор мог включить или выключить электроэнергию в определенное время. Что же касается deviheat 550, это нечто большее! Здесь все иначе. «Два в одном» — интеллектуальный таймер и самообучающийся терморегулятор в одном корпусе. DEVI представляет первый разумный терморегулятор, контролирующий электрические системы отопления пола — deviheat 550.

Deviheat 550 — уникальный, запатентованный терморегулятор, сочетающий параметры комфортности, комнатную температуру и экономичность для того, чтобы одновременно улучшить комфорт и сэкономить энергию. Когда наружная температура падает, любой терморегулятор, контролирующий систему отопления, реагирует, компенсируя потерю тепла повышением температуры пола, deviheat 550 запрограммирован так, что при повышении температуры пола, температуру воздуха можно слегка понизить, не изменяя уровня комфортности. Таким образом, при повышении температуры пола на 1°С, температуру воздуха можно понизить на 0,2°С, сберегая до 20% энергии по сравнению с традиционными терморегуляторами.

04 Июн 2019      admin         6

• Коммуникации
  • Вентиляция
  • Водоснабжение
• Строительство дома
  • Двери
  • Крыша
  • Лестницы
  • Мансарда
  • Окна
  • Пол
  • Потолок
  • Стены и перегородки
  • Фундамент
• Про Бетон

Технология монтажа, поэтапная укладка теплого пола

Установка кабельной системы требует четкого соблюдения последовательности:

• Подготовка основания.
• Теплоизоляция.
• Гидроизоляция.
• Цементно-песчаная стяжка.
• Для равномерного распределения тепла, стяжку покрывают металлической сеткой или специализированной фольгой.
• Устанавливаются скобы или монтажная лента, к которым крепится нагревательный элемент.
• Конструкция заливается цементным составом, слой которого не должен быть менее 0,5 см.
• Полное высыхание заливки является сигналом к укладыванию напольного покрытия.

Если используются маты, их укладывают на прогрунтованную поверхность, проложив гофротрубой канавки кабеля. Другой конец подключают к регулирующим приборам.

Принцип работы

Интенсивность работы системы Деви регулируется датчиком Девилинк

Кабельный пол Деви считается наиболее комфортным и простым в эксплуатации благодаря уникальному принципу работы. После подключения системы кабель передает энергию тепла покрытию, которое представляет собой теплообменник. Этот процесс обеспечивает нагревание воздуха и оптимизирует температуру внутри помещения. Регулятор теплого пола Devi принимает данные о температуре от датчика, далее в зависимости от ее значения в систему подается ток нужной величины, нагревающий напольное покрытие. Когда воздух прогреется до необходимой температуры, питание будет отключено автоматически.

Если температура понизится, весь процесс запустится с самого начала. Для матов чаще всего применяются терморегуляторы модели Devilink, с их помощью можно управлять всей системой обогрева поверхности, включая датчики, радиатор и котел. Энергия в процессе работы напольного покрытия будет расходоваться с учетом выставленного температурного значения.

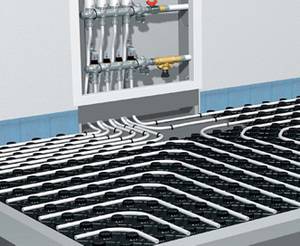

Принцип действия системы водяного теплого пола

Водяной теплый пол — это новая самостоятельная система отопления помещений, современная альтернатива распространенным радиаторным и конвекторным видам обогрева. Устройство водяного теплого пола представляет собой сеть вмонтированных трубопроводов, наполненных горячей водой, между бетонным или деревянным основанием и напольным покрытием.

Состоит водяной пол из полимерных труб, по которым циркулирует теплая жидкость, подаваемая из системы центрального отопления или газового котла. От нагретой поверхности пола воздух прогревается и устремляется вверх, обеспечивая равномерное распределение тепла по всей площади. При этом нижний слой воздуха у пола прогревается сильнее, чем верхний — у потолка, создавая идеальные для комфортного проживания человека условия.

Отметим, что оборудовать водяной теплый пол можно исключительно в частных домах. Для городских квартир такой вид теплоснабжения запрещен в связи с возможными последствиями от повреждения труб.

Подключение в Home Assistant

Итак, в приложении все работает, пошел настраивать Home Assistant.

Подключается элементарно. В файл configuration.yaml нужно вписать логин-пароль и код страны которые использовались при регистрации в приложении:

Перезагружаешь HA и в нем автоматически появляется новое устройство с названием что-то вроде «climate.86806317a4cf12cfac71»

Простота подключения в HA — это единственный хороший момент. Все остальное работает чудовищно. Я был в абсолютном шоке когда увидел как плохо работает этот термостат в Home Assistant.

Вот список проблем:

1. Температура теплого пола в Home Assistant не попадает. В приложении можно узнать температуру теплого пола и температуру в помещении. В HA прилетает только одна температура.
2. Температура которая прилетает в HA в два раза (!!!) больше чем в приложении
3. С помощью Home Assistant этот термостат можно выключить, но его нельзя включить (как вообще такое может быть??)

Вот что видно в приложении:

А вот какие данные долетают до Home Assistant:

• В приложении установлена желаемая температура 22, в HA temperature 44
• В приложении видно что температура в помещении 12 градусов, а в HA current_temperature 24
• Температура пола в приложении 23 градуса, а в HA этой температуры вообще нет

Вообще, код как Home Assistant взаимодействует с Tuya лежит на GitHub. Можно взять этот код и попробовать исправить эти проблемы (кроме этого, кажется, где-то в интернете уже есть код, в котором решены некоторые проблемы).

Но мне кажется что это неправильный подход. Даже если интеграция с Tuya будет работать идеально, все равно останется одна проблема. Проблема в том что общение с термостатом происходит через удаленные сервера, если дома нет интернета, то управлять термостатом не получится.

Так что правильный подход — это вообще не использовать интеграцию Tuya, а перепрошить этот термостат на код, который позволит работать с этим термостатом локально. Тогда он никак не будет зависеть от внешних серверов. Именно так это и должно работать.

И этот термостато вполне возможно перепрошить. Причем возможно его перепрошить по воздуху т.е. его даже не нужно разбирать и подпаивать провода.

Я его перепрошил и очень доволен. Вот текст, c описанием как я перепрошил этот термостат и завел его перепрошитую версию в Home Assistant.

Расчет и монтаж

Монтаж теплого пола Devi можно выполнять только после проведения расчетов. На первом этапе необходимо определиться с тепловыми потерями в помещении. Так как расчет этой величины сложен, то принято брать среднее значение необходимой мощности теплого пола на 1 м²:

• Комнаты, кухня – от 110 до 150 Вт/м².
• Остекленные лоджии – от 140 до 180 Вт/м².
• «Мокрые» помещения (ванная, душевая, туалет) – 130-450 Вт/м².

Определив тип помещения выполняется приблизительный расчет. Теплый пол Devi может комплектоваться кабелями различной мощности. Главным показателем является количество энергии на 1 м.п. Он зависит от толщины кабеля и количества жил. В настоящее время компания предлагает продукцию с мощностью 6, 10, 18 и 20 Вт/м. В зависимости от требуемой мощности нагрева регламентируется шаг укладки.

Перед началом работы рекомендуется нарисовать рабочий эскиз помещения. На нем будет отображено месторасположение датчика теплого пола Devi, нагревательных элементов и терморегулятора.

Совет
Важно заранее подготовить отдельную проводку для питания.

Подключение системы в розетку без монтажа защитных выключателей строго запрещено. Также следует учитывать расположение мебели – она не должна находиться на конструкции, так как это может стать причиной отражения тепловой энергии и перегрева кабелей.

В зависимости от площади выбирается оптимальная модель – прокладка кабелей с нужным шагом укладки, либо монтаж уже готовых матов. Последняя схема будет удобна, если ширина помещения будет кратна габаритам матов. Теплый пол Devimat представляет собой сетку из полимера с тефлоновым покрытием.

Совет
Стандартная ширина мата составляет 50 см, а толщина – 5 мм. В зависимости от модели площадь укладки может составлять от 7 до 12 м². В комплекте идет защитный патрубок для монтажа датчика температуры.

В зависимости от вида пола применяются различные схемы монтажа. Рассмотрим самый распространенный вариант установки на бетонный пол с дальнейшим монтажом напольной плитки.

Монтаж теплого пола Деви, его особенности

Монтаж теплого пола DEVI достаточно прост и при желании его можно выполнить самостоятельно, однако привлечение специалистов все же желательно, если у вас нет хотя бы незначительного опыта работы с электрическими теплыми полами

В первую очередь, при планировании размещения теплого электрического пола важно правильно зонировать помещение под его укладку – например, теплый пол под мебелью или сантехприборами не нужен

Во избежание возникновения проблем с монтажом теплого электрического пола, давайте рассмотрим перечень наиболее важных моментов, при игнорировании которых возрастает риск непригодности пола к эксплуатации:

• выбирая длину кабеля, следует помнить, что уменьшить ее не получится, так как резать или любым другим способом укорачивать греющие кабели нельзя;
• электрический пол можно первый раз включать только после того, как полностью высохнет стяжка или клеевой раствор, в который они укладывались – до этого момента нельзя даже в тестовом режиме запускать подогрев;
• перед укладкой кабеля поверхность необходимо максимально очистить от пыли и другого мусора, а также желательно обработать ее грунтовкой;
• по греющему кабелю нельзя ходить в обуви с твердой подошвой или в обуви с каблуками;
• датчик температуры должен размещаться в гофрированной трубе и ни при каких обстоятельствах не замуровываться в растворе стяжки или клеевом растворе;
• при укладке теплого пола необходимо контролировать показатели сопротивляемости «до» и «после», сверяясь с соответствующими допустимыми аналогичными показателями в паспорте изделия;
• обязательно нарисуйте схему укладки пола, не забыв о расстояниях до стен или габаритных объектов, которые могут выступать в качестве ориентиров;
• кабели или пленка могут выйти из строя, если по оплошности или в целях сомнительной экономии оставить воздушные подушки над ними – вся поверхность теплого пола должна быть полностью изолирована;
• нельзя с помощью теплого пола греть стяжку или клеевой раствор плитки для их более быстрого высыхания – греющие кабели с вероятность 99% выйдут из строя.

Монтаж кабельного теплого электрического пола:

• перед началом укладки кабеля необходимо полностью демонтировать мебель, бытовую технику и старое напольное покрытие, в случае необходимости выровнять пол и максимально убрать мусор и пыль;
• еще на этапе планирования размещения теплого пола необходимо определить место, в котором будет находится терморегулятор, а также в случае необходимости вывести отдельную точку подключения пола к локальной электросети;
• терморегулятор устанавливается до укладки кабеля, подключается и подключается после нее;
• перед укладкой кабеля или пленки необходимо разместить также слой теплоизоляции (обычно это пенофол с покрытием из фольги), тщательно проклеивая стыки монтажным скотчем;
• поверх утеплителя укладывается монтажная сетка, на которую уже монтируется кабель с шагом 20-25 см;
• кабель заливается цементным раствором, напомним, система включается только после полного его высыхания;
• монтаж отделочных напольных материалов можно осуществлять не ранее, чем через 5 суток после укладки кабелей теплого пола.

Монтаж инфракрасного пленочного пола осуществляется до определенного этапа по той же схеме, что и кабельного:

• демонтаж мебели, техники и старого напольного покрытия;
• максимальная очистка пола и его выравнивание в случае необходимости;
• укладка утеплителя с отражающей поверхностью и фиксация швов с помощью монтажного скотча — исключая этап заливки кабелей раствором;
• установка терморегулятора вблизи с розеткой;
• соединение терморегуляторов с полотном пола;
• покрыть пленку сеткой из стекловолокна и только поверх нее укладывать напольную отделку.

Пленочный пол состоит из лавсановых пленок, медных или серебряных проводников и графитового нагревателя, которые укладываются на отражающую поверхность утеплителя – использование такой технологии обеспечивает направленность потоков тепла непосредственно на напольное покрытие, а не на основание пола.

После укладки пленочного пола согласно ранее прорисованной схеме можно укладывать основное напольное покрытие – паркет, половую доску, ламинат или линолеум.

Ниже – исчерпывающая видео инструкция по монтажу теплого пола Devi от специалистов компании производителя (просмотрите обязательно – весь монтаж как на ладони!)

Очевидные преимущества, которыми обладает теплый пол

Если не брать во внимание сложности с монтажом, теплый пол по праву считается одной из самых эффективных систем обогрева. Низкотемпературный режим работы теплых полов способен дать реальную и существенную экономию расходов на отопление

В среднем на 20-40% в сравнении с радиаторным вариантом отопления. Отсутствие перегрева воздушной массы внутри помещений обеспечивает хорошую насыщаемость внутреннего пространства положительными ионами.

К другим очевидным преимуществам можно смело отнести следующие качества:

• высокая экологическая безопасность системы, полное соответствие санитарно-гигиеническим нормам обогрева жилых помещений;
• основная часть тепловой энергии передается в результате теплового излучения, что положительно сказывается на организме человека;
• реальная экономия тепла в жилых зданиях с высокими потолками ( до 50% при высоте потолков более 3-х метров);
• отсутствие открытой разводки и радиаторов существенно упрощает внутреннюю отделку жилых помещений;
• реальная последующая экономия затрат на отопление в сравнении с электрическим обогревом (в среднем в 5-7 раз);
• в отличие от электрических теплых полов, водяной пол не дает мощного электромагнитного поля, негативного сказывающегося на самочувствии обитателей жилья.

Рейтинг лучших тёплых полов Devi в зависимости от области применения

Подобный материал можно укладывать под различные напольные покрытия, а потому стоит рассмотреть тёплые полы с монтажом под плитку, ламинат или паркет, ковролин или линолеум. Также нельзя забыть и об изделиях, предназначенных для уличного использования.

DEVI DEVIheat 150S (DSVF-150) — идеальный вариант под плитку

Одножильный нагревающий мат, хорошо зарекомендовавший себя при укладке в стяжку или под плитку. Рабочий ток изделия составляет 1,63 А. Характеристики на довольно высоком уровне при сравнительно низкой стоимости.

Площадь обогрева, м²	Общая мощность, кВт	Толщина мата, мм	Размер мата, см	Температура, ºС
2,5	375	3	500×50	120

Эта модель иногда используется и для укладки под ламинат, однако её применение под плитку является более рациональным.

DEVI DEVIheat 150S (DSVF-150) хорош под плиткуФОТО: teppol.ruDEVI DEVIheat 150S DSVF-150

DEVI DEVIcomfort 150T (DTIR-150) для укладки под паркет или ламинат

Двужильный нагревательный мат, обеспечивающий равномерный, мягкий прогрев напольного покрытия до комфортной температуры. Рабочий ток его немного ниже предыдущего варианта и составляет 1,3 А. Кабель экранированный, в самозатухающей изоляции на самоклеящемся основании. Его показатели:

Площадь обогрева, м²	Общая мощность, кВт	Толщина мата, мм	Размер мата, см	Температура, ºС
2	300	4,5	400×50	70

DEVI DEVIcomfort 150T (DTIR-150) без знания маркировок не отличить от предыдущего вариантаФОТО: teppol.ruDEVI DEVIcomfort 150T DTIR-150

DEVI DEVIdry 100 — удачный выбор для более тонких покрытий

Одножильный нагревательный мат, который не будет перегревать такие покрытия, как ковролин и линолеум. Рабочий ток составляет всего 0,75 А (на 1 м²). Не стоит обращать внимания на довольно большую толщину мата. Главное его достоинство – в полной защите от влажности, которая может проникнуть сквозь ковролин. Класс защиты изделия IP X7.

Площадь обогрева, м²	Общая мощность, кВт	Толщина мата, мм	Размер мата, см	Температура, ºС
1	100	8	100×100	70

Также подобные маты применяются и для прогрева кровли. Но более интересными можно назвать изделия, применяемые снаружи помещений.

DEVI DEVIdry 100 — прекрасный вариант под ковролинФОТО: rubilnik.ruDEVI DEVIdry 100

DEVI DTCE-30 для подогрева тротуаров и дорожек

А вот обогрев уличных площадок лучше всего доверить кабелю. При этом, модель может быть использована и для подогрева труб, чтобы не допустить их обледенения и последующего полного перемерзания. Выпускается различной длины – здесь уже выбор за мастером, монтирующим систему.

Двужильный кабель с максимальной температурой 80ºС. Потребляемая мощность на 1 погонный метр составляет 31 Вт. Стоимость, по состоянию на сентябрь 2019 года в среднем равна 360 рублей за погонный метр.

DEVI DTCE-30 подойдёт для уличного примененияФОТО: tvergrandelektro.ruDEVI DTCE-30

Виды кабелей

Резистивный кабель нельзя резать при монтаже из-за его особой конструкции

Производитель выпускает систему Devimat трех разновидностей – DSVF, DTIR и DTIF, которые отличаются друг от друга по типу кабеля. DCVF считается классическим вариантом, поскольку производится с 1996 года. В основе этих матов лежит тонкий одножильный кабель 2,5 мм, скрепленный самоклеящейся сеткой, его мощность составляет 150 Вт/м2. Они подходят только для жилых помещений, имеют внутренний и наружный слой изоляции, не требуют плотной стяжки при монтаже. В продаже представлены маты DCVF для площадей от 0,5 до 10 м2.

Тип DTIR выпускается с 2013 года. Такие маты работают на двужильном кабеле 4,5 мм с мощностью 137 Вт/м2, имеют двухслойную изоляцию PVC и могут использоваться как в жилых, так и в коммерческих помещениях, включая балконы и лоджии. Для них не требуется основа с толстой стяжкой.

Разновидность DTIF работает при помощи более тонкого двужильного кабеля 3 мм, эти маты оснащены двойной PVDF изоляцией и сплошными экранами. Их можно использовать только внутри помещений на полах без толстой стяжки.

Саморегулирующийся кабель можно укорачивать при необходимости

Кабели одножильного, двухжильного резистивного и саморегулирующегося типа применяют не только при монтаже теплого пола от Деви. Они подходят для трубопроводов, систем аккумулирования тепловой энергии, теплиц, систем для обогрева подъездов, открытых площадок и газонов.

Резистивные кабели нельзя резать, поскольку они имеют особое строение и состоят из нагревательной жилы с оплеткой и оболочкой. Саморегулирующиеся можно разрезать при необходимости, также они помогают экономить электроэнергию, поскольку подстраиваются к температуре внутри помещения.

Одножильный

Одножильные кабели DSIG могут применяться внутри помещений и на открытых пространствах. Они продаются в виде отрезков различной длины, имеют простое строение и отличаются низкой стоимостью. Цена отрезка длиной 9 метров не превышает 3000 рублей.

Двужильный

Кабели двужильного типа DTIP оснащены изоляцией PVC, могут использоваться внутри помещений, если речь идет о монтаже полноценной отопительной системы. Также они подходят для использования снаружи, в том числе на пандусах и лестницах. Их мощность не превышает 10-18 Вт/м. В продаже они также представлены в виде отрезков. Стоимость 10 м начинается от 3100 рублей.

Двужильный со специальной изоляцией

Двужильные кабели типа DTIE имеют специальную изоляцию Polyolefin, за счет которой заметно упрощается процедура монтажа. Производитель относит их к экологически чистым материалам, поэтому их можно использовать для установки систем теплого пола в медицинских учреждениях, детских садах и школах. Такие кабели продаются в виде отрезков длиной от 9 до 170 м. Минимальный будет стоить от 2600 рублей.

Теплый пол Devi инструкция по монтажу

Если необходимо под стяжку установить теплый пол Devi инструкция по монтажу будет следующая:

• Демонтируется мебель и все другие напольные приборы;
• Снимается старое покрытие;
• Определяется нулевая точка пола и определяется наивысшая точка перепад высот;
• При необходимости неровное покрытие выравнивается цементным раствором. Грунтовать желательно 2-3 раза;
• Раскладка теплоизоляционного материала по всей площади;
• Укладка поверх теплоизоляционного материала монтажной сетки;
• Установка и подключение терморегулятора;
• Готовка стяжки;
• Заливка стяжки;
• Тестирование готовой системы после полного высыхания стяжки.
