Как отремонтировать светодиодную гирлянду своими руками

Как выбрать и купить светодиодные гирлянды: для дома, уличные, гирлянду-бахрому и др.

Если идея заниматься изготовлением светодиодной гирлянды самостоятельно не кажется вам привлекательной, можно купить новую. Рассмотрим несколько наиболее популярных вариантов: их стоимость и некоторые определяющие характеристики. Это поможет вам сделать правильный выбор и подобрать наиболее подходящую модель.

Стоит понимать, что купить новогодние светодиодные гирлянды можно по очень разной цене. Многое зависит от страны и фирмы, которая занимается производством, а также длины гирлянды и световых эффектов.

Приведем в пример средние расценки на популярные модели новогодних гирлянд:

светодиодная гирлянда-занавес «Дождь» – очень популярная модель, которая доступна в огромном диапазоне размеров и цен. Например, качественную одноцветную LED-гирлянду с параметрами 1,5х2 м и прозрачным проводом можно приобрести за 2900 руб., в то время как мультицветовая гирлянда обойдется вам в 3700 руб. В то же время можно купить светодиодную гирлянду «Дождь» китайского производства. Аналог будет стоить значительно дешевле (около 1000 руб.), но по качеству он будет заметно уступать оригиналу;

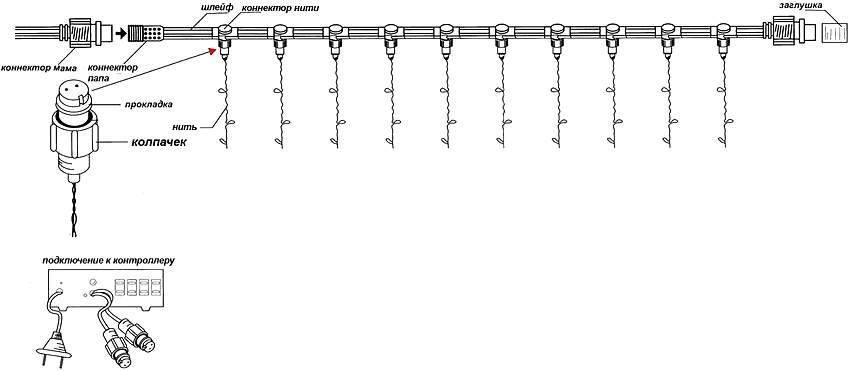

Устройство уличной светодиодной гирлянды «Дождь»

  • светодиодная гирлянда-штора на окно. Купить такое украшение от китайского производителя можно за 800 руб. Но действительно качественные светодиодные гирлянды на окна обойдутся вам как минимум в 2 раза дороже. Естественно, что многое зависит от площади, которую покрывает такая штора, а также наличия дополнительных функций и возможностей управления цветом;
  • купить светодиодные гирлянды-сосульки также можно по очень разной цене. В основном диапазон можно очертить следующим образом: небольшие китайские гирлянды обойдутся в 560 руб. и более. Верхняя граница цен находится около отметки в 3000 руб. За эту цену вполне можно приобрести качественное устройство с соответствующим эффектом, например, светодиодную гирлянду «Тающие сосульки»;
  • уличная морозостойкая светодиодная гирлянда-бахрома стоит порядка 3000 руб. и выше в зависимости от конфигурации.

Как видно, цены светодиодных гирлянд имеют достаточно широкий диапазон, что делает возможным приобретение украшений абсолютно всеми слоями населения. Вопрос состоит лишь в том, что от стоимости гирлянды напрямую зависит срок ее службы. Единожды купленное качественное изделие окупится уже через пару лет, в отличие от дешевых гирлянд, которые постоянно будут выходить из строя.

Уличные гирлянды большую часть времени проводят в кладовке, однако, в период рождественских и новогодних праздников они незаменимы

Поэтому, когда речь заходит об их покупке или самостоятельном изготовлении, лучше всего отнестись к этому с должным вниманием. Тогда дом и территория участка будут сиять разноцветными огнями, даря хорошее настроение и создавая уютную праздничную атмосферу. https://www.youtube.com/embed/O8Y56CXreh4

Паяем все компоненты

На странице проекта (Спасибо Алексу Гайверу!) можно увидеть различные модификации гирлянды: от самой базовой, которую мы сейчас соберем, до продвинутой с кнопками управления или Blutooth-модулем для подключения со смартфона.


Самый простой вариант сборки

Собираем согласно приведенной схемы:

1. Последовательно спаиваем или соединяем коннекторами части диодной ленты (если взяли более одного сегмента).

2. Логический контакт от ленты через резистор припаиваем к “ноге” D6 на Arduino Nano.

3. Контакты питания паяем к коннектору блока питания или к питанию через USB-порт, если планируем подключать к Power Bank.

4. Наша матрица с блоком управления готова, осталось только загрузить нужную прошивку в Arduino.

В дельнейшем легко добавить другие модули и элементы к данному проекту.

Апгрейд китайской гирлянды

Возникло желание подключить современные китайские светодиодные гирлянды типа «Роса» или «Нить» к китайскому же контроллеру управляющему 4-мя гирляндами ламп накаливания от сети,которые несколько лет назад были очень популярны . Уверен — у каждого дома есть китайская гирлянда на лампах накаливания.питающаяся от сети. Она состоит из четырёх каналов ламп и создаёт 8 световых эффектов сменяющихся автоматически . В каждом канале может быть от 10-и до 50-и микроламп накаливания. Гирлянда управляется от маленькой коробочки с кнопкой и подключается к сети 220 вольт 50 герц. В коробочке находится плата с контроллером и другими деталями.

Гирлянда роса очень проста и состоит из смд светодиодов -100шт ,10 метров , припаянных прямо на пару голых и тонких проводников и покрытых лаком. Проводники довольно крепкие на разрыв.На одном конце находится «нарост» в виде термоусадки и дальше вилка USB. В наросте находится микроплата с смд резисторами,то есть просто добавочное сопротивление,которое режет лишний ток.

После обзоров интернета понял,что эта тема мало кому интересна,т.к. все делают на адресных RGB диодах , однако,решил всё-таки сделать данный девайс.

Контроллер — типичный В-803А 4 канала , 8 режимов с переключением режимов кнопкой . В сети можно легко найти схему этого контроллера . Т.к. питается он от сети,то генератора у него нет и он синхронизирован с сетью через резистор 2 МОм к выводу 1 . Или можно сказать,что сеть 50Hz-это внешний генератор контроллера.Поэтому был сделан внешний генератор на микросхеме К561ЛА7 ,на схеме DD1(см схему). Данную микросхему выбрал из -за того,что бы она питалась как и вся конструкция от 5-ти вольт ,т.к. экспериментально такой генератор заводился уже при 3-х вольтах . Резистором R2 можно регулировать частоту в пределах 10-100 герц. В среднем положении получается меандр с частотой 50 герц.

Дело осложнялось тем ,что неизвестны параметры входов-выходов данного чипа,хотя и применяется он давно.

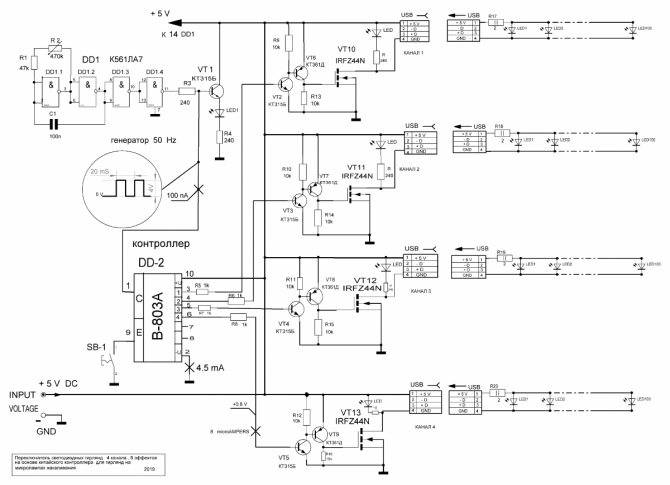

Схема :

Генератор подключил через резистор 240 Ом. Транзистор VT1 со светодиодом-для наглядности,можно не делать.

Далее идут ключи на каждый канал.Они все одинаковы. Состоят из 3-х транзисторов,например VT2,VT6,VT10.Они Усиливают сигнал с контроллера и коммутируют нагрузку, то есть гирлянды.

В качестве питания был применён старый блок АТХ от компьютера.

В ключевых точках были измерены напряжения и нагрузки-отмечены на фото схемы .Контроллер так же уверенно работает от 5-и вольт. Как видно по нагрузкам — они минимальны . Ключевые транзисторы- IRFZ44N -какие были под рукой, но они даже с избытком по току. Можно поставить менее мощные и дешевле: ток в одной гирлянде около 1 А. Усилительные транзисторы — КТ315В и КТ361Д или любые аналогичные импортные. На выходах каждого канала стоят цепочки ЛЕД-диод+добавочный резистор 240 Ом для наглядности и проверки/оценки работоспособности устройства, а на выходе блока питания +5 вольт АТХ ,подключена автомобильная лампа ,для того,что бы он надёжно включался и работал даже без внешней полезной нагрузки.

Печатная плата не разрабатывалась и не делалась — ибо делалось для себя и на один раз. Все элементы смонтированы на макетной плате и соединены голыми проводниками со стороны монтажа или непосредственно вывод-к-выводу, а со стороны деталей- монтажным тонким проводом.

При правильном монтаже и исправных деталях устройство в наладке — не нуждается и начинает работать сразу.

Надеюсь, может кому ни будь моя схема пригодится.

Фото деталей:

Хочу подчеркнуть. Как вы видите на фото выше сама плата китайского контроллера оставлена как есть.

Проанализировав схему этого контроллера,его плату, пришел к выводу, что ничего, никаких деталей отпаивать не нужно. Связываем плату контроллера с другими элементами схемы монтажным проводом.

В этом есть плюс: плату можно использовать по прямому назначению сразу — ведь в ней ничего не изменялось.

Внешний вид:

фото одной гирлянды и её характеристики :

Проблема замены элементов

Для замены неисправных элементов китайские коллеги предлагают свою элементную базу. Вся проблема в том, что лампы достаточно быстро устаревают, и найти нужный вариант китайского производства бывает проблематично. В этом случае на помощь приходит отечественная элементная база. Самое главное – правильно подобрать аналог.

Для подбора аналога нужного элемента важно знать параметры китайского изделия. Часто на форумах ищут транзистор PCR406J

Китайская гирлянда, схема которой выполнена на таких элементах, знакома. Только искомый элемент на деле оказывается тиристором, а его русский аналог MCR100 практически идентичен по параметрам.

Гирлянда «сошла с ума»

Бывает такие случае, когда после включения в розетку вилки питания, устройство начинает само по себе перебирать все возможные виды моргания, светит то тусклее, то ярче и т. д. Другими словами, четко видно, что это не заводской эффект, а гирлянда «сошла с ума». Чаще всего такой эффект называют хаотичным морганием. Как отремонтировать гирлянду самостоятельно, если обнаружился такой дефект?

Если наблюдается такое явление, то чаще всего проблема кроется в том, что электролитический конденсатор вышел из строя — вздулся, «взмок» и т. д. Это можно увидеть даже невооруженным глазом. Единственный возможный вариант ремонта в таком случае — это замена, вышедшей из строя детали. Номинал конденсаторов обычно указан на самих устройствах. Нужно купить новые на рынке радиодеталей и припаять исправное устройство на место сломанного.

Однако случается и так, что замена произведена, а эффекта никакого или же ни один из элементов не был вздут. В таком случае проблема кроется в том, что был пробит один из резисторов. Найти этот дефект глазом очень трудно, понадобится специальный тестер. При ремонте светодиодных гирлянд на 220 вольт, таким образом, делаются замеры сопротивления каждого резистора. Если значение не совпадает с тем, что указано на самой детали — производится замена.

Расчет схемы подключения

Даже последовательно соединяемые светодиоды должны содержать в схеме токоограничивающий резистор:

  • красные элементы с падением напряжением 1,5-2 В – резистор сопротивлением 420 Ом;
  • зеленые и синие на 3-3,2 В – 82 и 75 Ом соответственно.

Можно использовать стандартный контроллер 220 В для RGB-технологии с общим анодом: на все каналы подается «минус», а на общий кабель – «плюс».

При последовательно подключенных светодиодах можно создать мерцающую гирлянду. На ее создание уйдет минимум времени, а с задачей сможет справиться практически каждый человек с начальными знаниями электрики. Самое главное в данном случае: четко следовать инструкции.

Для самостоятельной сборки светодиодной гирлянды своими руками вам нужно выполнить действия в следующем порядке:

  1. Определитесь с желаемым расстоянием между соседними источниками (диодами).
  2. Раскрутив провод, маркером любого цвета нанесите соответствующие отметки на те места, где предположительно будут установлены светодиоды. В идеале расстояние между ними должно составлять 200-250 мм.
  3. В тех точках, где были оставлены пометки, удалите с провода изоляцию, создав «голые островки» длиной по 20-30 мм. Действовать нужно аккуратно, чтобы не повредить сам кабель. Это упростит процесс будущего крепления диодов.
  4. На такие участки нужно нанести канифоль с припоем.
  1. К образовавшимся наплывам закрепите светодиоды, соединяя паяльником их ножки с проводом. Учтите, что данный вариант крепления будет менее надежным, поэтому придется воспользоваться усиливающими фиксаторами, которые также закроют оголенные части гирлянды.
  2. Узкий скотч нарежьте на разные кусочки длиной 30-40 мм, затем примените в качестве изоляции для диодов. В результате этих действий каждый светодиод должен быть расположен в «кармашке», крепко удерживающем его на кабеле. Обмотать нужно все источники света на проводе.
  3. Затем нужно обеспечить герметизацию верхней части «кармашка». Для этого сгодится силиконовый герметик, который не просто повышает прочность конструкции, но и совершенствует свечение.
  4. Остается подключить к схеме резистор и блок питания, а затем протестировать работу самодельного оборудования.

Не менее красиво смотрится светодиодная гирлянда, подключаемая к батарейкам. Кроме того, такое изделие будет максимально безопасным для детей. Данная разновидность иллюминации используется в качестве наружного источника света. При перемещении в воздухе будет оставаться яркий разноцветный шлейф, который дизайнеры часто используют для создания в пространстве разнообразных узоров. Изделие должно быть защищено от ветра, осадков и низкой температуры.

Для производства гирлянды на батарейках вам будут нужны:

  • светодиоды диаметром 10 мм разных цветов с рассеивающим эффектом;
  • магниты диаметром 1,3 и толщиной не более 30 мм;
  • изолента или узкий скотч;
  • литиевая батарейка (например, CR2032 3V);
  • эпоксидный клей.

Для создания яркой мерцающей гирлянды потребуется выполнить качественную пайку. Спешить в процессе выполнения работы не стоит. Запаситесь терпением, будьте аккуратны и внимательны, следуйте шагам:

  1. Выполните тестирование светодиодов, чтобы увидеть уровень их свечения. По очереди подключите компоненты к литиевой батарейке (одну, более длинную ножку, соедините с «плюсом», другую короткую – с «минусом»).
  2. Зафиксируйте положение диодов, затем каждый элемент вместе с батарейкой оберните скотчем или изолентой в 2 слоя.
  3. С положительным контактом батарейки совместите магнит, зафиксировав его.
  4. Каждая часть конструкции должна быть установлена на тонкий провод. Проверьте работоспособность изделия!

Использование резисторов парами

В данном случае вы сможете снизить себестоимость изделия, сделав его более экономичным, но помните: гораздо лучше с точки зрения электрической безопасности и долговечности оборудования соединять каждый светодиод с собственным резистором. К тому же, последние компоненты дешевые.

Устранение неисправностей

Учитывая все особенности китайской продукции, для исправления поломки не понадобится много времени. Но в будущем все-таки лучше проверять праздничные атрибуты заранее, чтобы неприятные сюрпризы не заставали врасплох накануне праздника.

Перед началом ремонта необходимо убедиться, что изделие отключено от сети. А также нужно заранее подготовить необходимые материалы — изоленту, мультиметр, кусачки, нож и другие (конкретнее можно будет сказать после диагностики повреждения).

Соединение проводов

Разрыв провода найти довольно просто. Необходимо тщательно просмотреть гирлянду по всей ее длине, соблюдая аккуратность, чтобы не добавить новых повреждений. Если провод оторвался от лампочки с одной стороны, можно не мучиться с пайкой и отсоединить его и с другого контакта, а потом просто скрутить два конца вместе. При общем количестве в 100−500 лампочек отсутствие одной останется незамеченным. И хотя напряжение на остальные элементы возрастет, так как в последовательной цепи оно делится поровну, разница все же будет незначительной и на ускорение износа деталей гирлянды не повлияет.

Чтобы соединить два конца, надо сперва их зачистить от изоляции. Вот тут может быть проблема. Дело в том что провод имеет несколько очень тонких жил, которые практически впаяны в изоляцию

Счищать ножом нужно очень осторожно, чтобы не повредить их, хотя все равно одна-две обязательно оторвутся или срежутся. Но это не критично, без них гирлянда тоже будет отлично работать

Замена лампочки

Перегоревший светодиод можно вычислить при помощи мультиметра. Замену ему можно как купить отдельно, так и снять со старой нерабочей гирлянды, если такая имеется. После этого новая деталь припаивается на свободное место, а контакты изолируются.

Если провода и лампочки проверены, все исправно, а гирлянда до сих пор не работает или работает некорректно, то проблема в блоке управления. Возможно, там отломились контакты или пришла в негодность какая-то деталь. При отсутствии предохранителя — в самых дешевых моделях — детали могли перегореть при скачках напряжения.

Как починить светодиодную гирлянду — 5 причин почему не работает, схема, ремонт своими руками

Лампочки или светодиоды в ёлочных гирляндах соединены последовательно. В связи с этим при выходе из строя одного осветительного элемента происходит разрыв общей цепи и остальные диоды не светятся, поскольку прибывают в обесточенном состоянии.

Для восстановления работоспособности гирлянды необходимо отыскать перегоревший диод. Легче всего эту процедуру осуществить с помощью омметра или универсального измерительного прибора способного измерять сопротивление. Для проверки придётся прозванивать каждый диод в отдельности. При этом положение щупов прибора придётся менять дважды на каждом диоде.

Но добравшись до сгоревшего диода и накоротко замкнув его контакты вы восстановите целостность цепи и через неё вновь пойдёт ток. При этом погасшая гирлянда вновь станет светиться.

Погасшим останется только сгоревший диод нуждающийся в замене.

Если вы выявили неисправный светодиод, а подходящего для замены под руками нет — ничего страшного. На место неработающего диода временно можно поставить проволочную перемычку. Оставшиеся диоды будут работать с совсем небольшой перегрузкой, величина которой незначительна и не опасна , а значит не вызовет перегорание остальных.

Гирлянды нужно брать только и только светодиодные. Светят они ярко, а напряжение в цепи не особо опасное. Они бывают как одноцветными, так и разноцветными.

Мне кажется, что одной гирлянды не хватит, а кроме того, одними лишь огоньками — будет не слишком интересно. На мой взгляд, лучше сделать так:

  • Подготовить 2-3 гирлянды;
  • написать на бумаге основу — красивым шрифтом и разноцветными буквами — краской или цветной бумагой (ещё лучше, если сделать буквы объёмными или выпуклыми;
  • украсить надпись серебристым дождиком и/или клочками фольги разных оттенков и размеров, немного скомкав фольгу так, чтобы она давала побольше бликов при ярком освещении;
  • надёжно прикрепить надпись на будущее место;
  • к надписи прицепить и гирлянды, соблюдая правила пожарной безопасности;
  • украсить надпись снежинками, кружками из цветной бумаги;
  • добавить к украшению кусочки фольги.

Можно также добавить к украшению блёстки, конфетти и небольшие ёлочные игрушки.

Другим вариантом, проще — сделать подложку с надписью на бумаге, и, по мере прикрепления гирлянды, отрывать бумагу. Таким образом останется лишь надпись из светодиодов.

Одним из безопасных вариантов было бы прикрепить мигающие маленькие фонарики, у каждого из которых питание от малюсеньких батареек-«таблеток».

Для того чтобы найти проблемное место, необходимо руководствоваться определенной последовательностью. Гирлянда выключается из розетки, а поиск начинается с последнего диода в устройстве. К нему обычно ведет провод непосредственного питания, а также к нему припаивается и отходящий проводник. Этот провод будет переходить к следующему каналу в гирлянде.

Тестированию же подлежит тот диод, который находится между двумя проводами — вход/выход. Для того чтобы провести тест понадобиться мультиметр. К его щупам необходимо при помощи изоленты примотать швейные иголки. С их помощью нужно будет прокалывать изоляцию, после чего проверять их на наличие питания.

Таким образом, проводится проверка возле каждого светодиода, который кажется подозрительным. Тут также стоит добавить, что если перегоревший светодиод в гирлянде питается от напряжения 12В или 24В, то от батарейки мультиметра он загорится. Если же приспособление питается от напряжения 220В, то придется сравнивать показатели с исправных диодов с остальными.

Здесь необходимо будет прибегнуть к помощи мультиметра. Начиная с конца цепи прозваниваем каждый светодиод, предварительно изолентой примотав швейные иголки. Это необходимо для прокалывания изоляционного слоя, для прикосновения с медными жилами. В зависимости от гирлянды светодиоды поведут себя по-разному.

мультиметр

Плохая пайка

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

Самая распространенная проблема китайских гирлянд — это использование очень тонких проводков, которые просто отламываются в местах пайки на плате.

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Область применения

Светодиоды применяются не только для уличного и внутреннего освещения домов или квартир. Светодиодные гирлянды последние двадцать лет служат для украшением многих объектов. Например, превосходным решением может быть приобретение светового «дождя» (Play Light).

Это украшение также может подходить для внешнего офоромления:

  • жилых зданий;
  • магазинов;
  • заведений общепита.

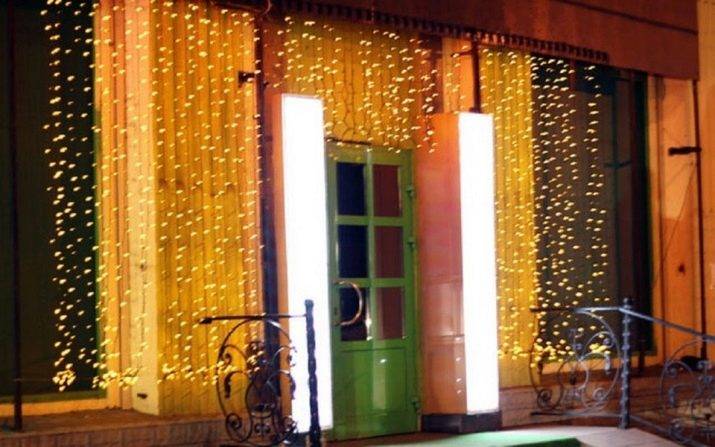

Гирлянда, которая называется «дождь», составлена из различных светящихся нитей, по которым по всей длине расположены источники света. Каждая «ветвь» прикрепляется к главной шине специальным креплением-муфтой. Светодиоды располагаются друг от друга на определенном расстоянии. Форма их может различаться, чаще всего они встречаются в виде небольших сфер.

Называются такие световые конструкции:

  • гирлянда дождь;
  • гирлянда Play Light;
  • световой занавес.
  • множество других наименований.

Качество исполнения изделия, прочность, с которой соединяются элементы, влияют на его износостойкость. Гирлянды находятся в неблагоприятной среде, где присутствует значительный перепад влажности и значительные минусовые температуры. Все это, безусловно, сказывается на функционировании светодиодных приборов.

Если изделие сделано из некачественного пластика, то оно быстро теряет свои функциональные качества, начинает трескаться и ломаться. Появляются оголенные провода, что может привести к короткому замыканию и выходу из строя гирлянды. При покупке рекомендуется проверять выходные данные, указанные на упаковке. На маркировке обычно имеется информация по поводу того, может ли гирлянда работать в зимних условиях.

Выходные данные и технические характеристики гирлянд в виде «дождя» бывают нескольких типов. Прежде всего, дифференциация происходит относительно присвоенного им уровня протекции, в зависимости от того, где изделие будет применяться. А также учитываются при этом влажность и количество пыли (согласно ГОСТу 14254-96). Обозначение пишется в виде символов «IPyz», где «у» степень защиты от пылевого воздействия, а «z» – уровень протекции от влаги.

Светодиоды не имеют должной защиты от влаги, поэтому в саунах или бассейнах подобные изделия применять запрещается. Если наличествует разметка IP44, то такую гирлянду не рекомендуется использовать на открытом воздухе, так как нет защиты от влаги и конденсата. В таких гирляндах всегда есть два десятка светящихся нитей, иногда число их доходит до двадцати пяти. Изделия, которые применяются в условиях внешней среды, обозначаются маркировкой IP54. В них кабель основательно защищен несколькими слоями изоляции, а также есть специальные защитные покрытия, которые предохраняют лампочки от капель влаги.

Такие гирлянды можно встретить:

  • на стенах домов;
  • на крышах зданий;
  • на козырьках строительных конструкций.

Существуют еще более надежные изделия под маркировкой IP65. Кабели и все стыки имеют дополнительную изоляцию из резины (обозначение R), в них возможно присутствие каучука (маркировка G). Светодиодные элементы здесь полностью изолированы и поэтому их разрешается применять даже под водой. Именно такие световые «дожди» используется в большинстве регионов России.

Эстетическое воздействие «дождя» довольно ощутимое, но их характеризуют и другие положительные качества:

  • значительная экономия электроэнергии;
  • безопасность применения;
  • невысокая цена;
  • простота установки;
  • повышенная пластичность;

  • невысокий нагрев элементов;
  • маленький вес;
  • стабильность свечения;
  • стабильная работа в жестких условиях;
  • длительный срок службы.

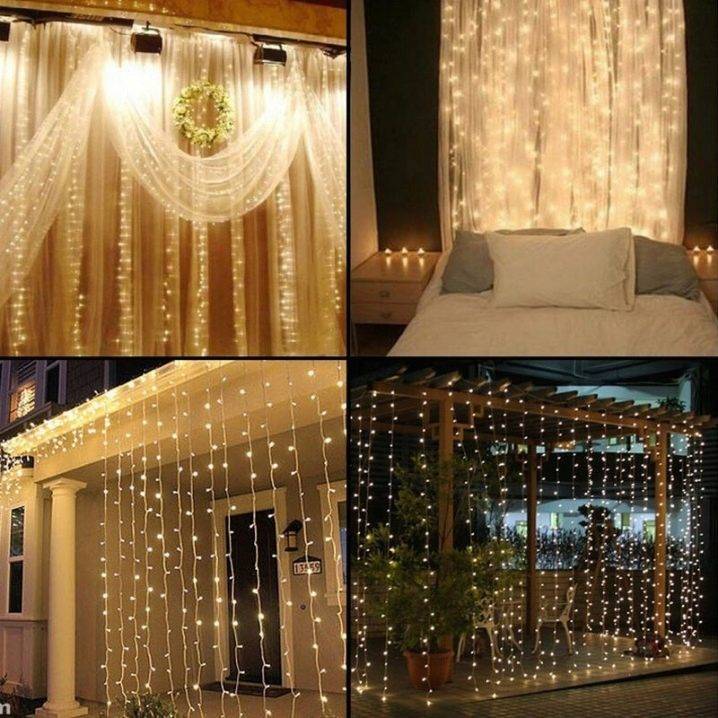

Все о светодиодном «дожде»

Неординарный тип подачи света представляет собой конструкцию, которая включает в себя шнур (основание) определенной длины. На него крепятся провода, оснащенные диодами на равном расстоянии друг от друга. Чаще всего основание имеет длину, не превышающую двух метров.

А вот сами провода могут быть разнообразной длины. Размерный ряд начинается с десятка сантиметров и заканчивается несколькими метрами. Для оформления фасада дома от основания крыши до фундамента лучше всего использовать гирлянду для улицы «Дождь», которая имеет провода разной длины, чередующиеся друг за другом. Использование такой системы позволяет с наибольшей точностью выделить стороны здания.

Если длины основания гирлянды для фасада не хватает для украшения всего отведенного пространства, то можно без осложнений соединить несколько осветительных систем. При этом перебоев в функционировании гирлянд не возникнет. Для большего удобства соединения нескольких гирлянд производители осветительных приборов установили по краям основания специальные датчики скрепления.

В одну систему допустимо подсоединение не более 20 гирлянд. Если основываться на отзывах потребителей, которые на протяжении долгого времени используют в эксплуатации светодиодные системы, можно смело сказать, что они обладают высокой функцией удобства.

Конструкция и схема гирлянды


Плата блока управления светодиодной гирлянды

Внешне светодиодная гирлянда ничем не отличается от обычной. В ней также есть провода, лампы и управляющий блок, который является важнейшим элементом.

Блок представляет собой маленькую пластиковую коробку с кнопками, с помощью которых можно менять режим работы. Обычно изготавливается в качественном корпусе с уровнем защиты IP44. Уровень защиты зависит от помещения, в котором будет установлена гирлянда. На улице потребуются морозостойкие изделия. Внутри блока расположены припаянные провода. Также внутри есть плата, на которой припаяны контроллер, тиристоры, резисторы, конденсатор и диодные мосты. Дорогие модели могут быть оснащены предохранителем.

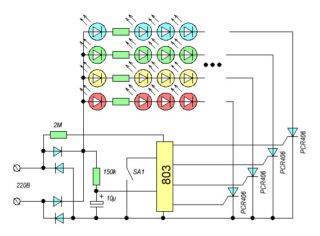

Схема гирлянды на светодиодах

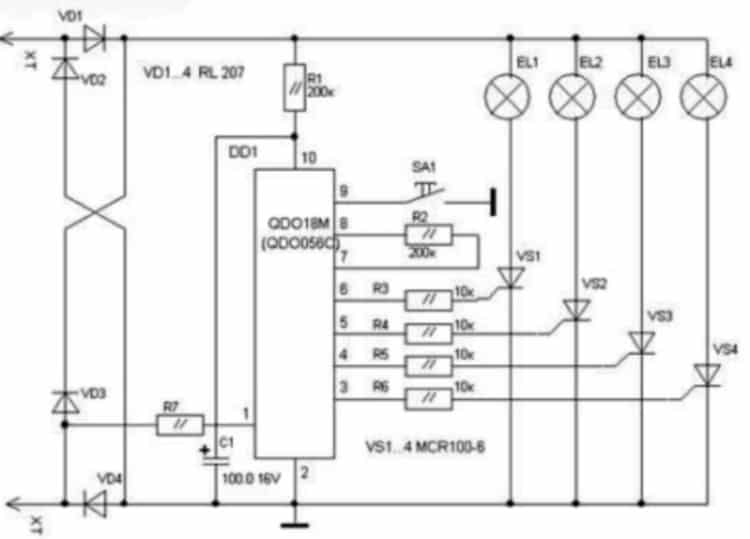

Схема светодиодной елочной гирлянды

На блок питания поступает сетевое напряжение. Оно проходит через диодный мост и резисторы, затем его сглаживает конденсатор, после чего напряжение подается на питающий контроллер. При замыкании кнопки происходит переключение режимов. Контроллер управляет тиристорами, число которых зависит от количества каналов подсветки. После прохождения тиристоров напряжение поступает на светодиоды.

От количества выходов зависит разнообразие цветов подсветки. Если есть всего 2 линии, гирлянды будут работать в двух режимах – по очереди тускнуть и загораться. Более дорогие изделия могут иметь большее число каналов.

Устройство и принцип работы

Электрогирлянды этой категории формируют световое поле из множества отдельных источников. Как правило, в современных конструкциях используют экономичные и долговечные светодиоды. Для улучшения эстетических параметров применяют декоративные рассеиватели, проводку в цветной оболочке, специальные схемы управления режимами работы.

Функциональный состав классической конструкции:

  • несколько параллельных линий с последовательным подключением отдельных элементов;
  • диодный выпрямитель с трансформатором для выпрямления напряжения и снижения амплитуды питающего сигнала до нужного уровня;
  • блок переключения, который искусно имитирует «падение капель дождя».

Монотонная проверка гирлянды

Если вы не обнаружили проблем с проводами, вилкой или устройством управления, то следующий шаг – это проверка целостности светодиодов или лампочек.

Светодиоды или лампочки в гирляндах, как правило, соединены последовательно.


Достаточно выйти из строя хотя бы одному светодиоду, и ток перестанет идти по цепи.

От чего выходят из строя лампочки и светодиоды в гирляндах

Как правило, основные причины это:

  1. Сетевые помехи и пульсации;
  2. Физические повреждения;
  3. Перегрев;
  4. Плохое качество деталей.

Сетевые помехи негативно виляют на работу лампочек и светодиодов. Физические повреждения – ну тут понятно, что раз физически лампочка или светодиод повреждены, то они не смогут работать.

А вот с перегревом и плохим качеством деталей другое дело. Проблема в том, что лапочки и светодиоды (особенно они) достаточно чувствительны к окружающей температуре.

Когда гирлянда работает, она немного нагревается. Это обычное явление, но именно из-за этого сопротивление p-n перехода светодиода уменьшается.


А раз оно уменьшается, значит и повышается протекаемый ток. И рано или поздно у одного из светодиодов наступает пробой p-n перехода.


С лампочками происходит немного по другому. У нити накала конечно же, не такая зависимость. Там протекают другие процессы. Но проблема в целом схожа.

Есть два варианта решения этой проблемы. Или ограничивать ток при помощи ограничителя на транзисторе, или просто подключать к светодиодам резисторы. Подробнее про процесс работы светодиода и резистора читайте в этой статье.


Но в целях удешевления производители это не делают. Это просто выходит дороже, чем без них.

Нет никакого смысла дорабатывать гирлянды. Это выйдет дороже, чем она стоит в несколько раз. И еще нужно позаботиться об изоляции резисторов и места пайки.

Визуальный осмотр

Внимательно осмотрите лампочки или светодиоды на целостность. Они не должны быть мутными, поврежденными или с надрывами. Заметили такой? Значит его надо либо поменять, либо соединить провода в месте обрыва друг с другом.

Ищем при помощи подсветки

Также можно проверить целостность лампочек или светодиодов просто подсветив их.


С подсветкой сразу будут видны помутнения у светодиода или обрыв нити накала у лампочки.

Прозвонка светодиодов мультиметром

Переключите мультиметр в режим прозвонки.


Светодиод, как и обычный диод, проводит большой ток только в одном направлении, но при этом он начинает светиться. Если подключить щупы мультиметра к светодиоду в прямом направлении (плюс к аноду, а минус к катоду), то светодиод загорится. Но загорится он тускло из-за того, что мультиметр подает небольшое напряжение в этом режиме, чтобы не повредить p-n переход проверяемой детали.

Если светодиод или провода достаточно большие, то батарейки мультиметра попросту не хватит, чтобы зажечь светодиод. Поэтому, смотрите на показания мультиметра. Исправный светодиод покажет какое-то значение на мультиметре. А если вы не правильно измеряете или деталь неисправна – мультиметр покажет обрыв (бесконечность или цифру 1 слева на дисплее).

Сделать такие щупы можно либо при помощи пайки, либо примотав ниткой иголку к щупам мультиметра и дополнительно все это зафиксировав изолентой.

Если вы решили сделать такие щупы — делайте их покороче, не такими. Какие они представленные в данной статье. Длинные иголки после частых измерений могут погнуться.

Два метода прозвонки

Есть два варианта измерений щупами с иголками.

Первый – это попытаться пролезть через изоляцию светодиода.


Это не всегда работает.

Второй – прокалывание проводов.


Тоже не очень хороший метод. Если гирлянда уличная – провода начнут гнить от мелких проколов.

А тактика простая. Делите гирлянду на два отрезка, и постепенно сокращаете их медленно доходя до центра.

Если вы решите поставить новый светодиод взамен старого – он должен быть по мощности аналогичен остальным. Иначе он перегорит.

Из гирлянды как правило, можно удалить максимум 3-5 светодиода, в зависимости от ее размеров. Если удалите больше – гирлянды быстро снова сломается. На этот раз число сгоревших светодиодов будет больше.

Все вышеописанное справедливо и для лампочек.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
