Как рассчитать приточно-вытяжную систему вентиляции производственного помещения

Как правильно сделать вентиляцию частного дома своими руками?

Для изготовления и монтажа системы вентиляции частного дома необходимо принять решение, какая система наиболее эффективна для данного здания.

Другими словами в проекте предусматриваются вентиляционные каналы, которые производят воздухообмен за счет законов физики, которые заставляют теплые воздушные массы выходить из помещения, поднимаясь вверх, а холодные поступать в помещения здания через оконные и дверные проемы. В этом случае не предусматривается дополнительное вентиляционное оборудование, что значительно экономит средства застройщика, но не исключает попадания посторонних запахов и различных микроэлементов и пыли вместе с уличным воздухом. Эффективность работы в этом случае будет ощутимо зависеть от погодных условий и климатических особенностей региона строительства.

Часто применяется приточная система, которая предполагает подачу насосом наружного воздуха в специальные фильтры. После очистки воздух нагревается до необходимой температуры, производится регулировка его влажности и осуществляется подача в помещения.

Вытяжная система аналогична приточной с той разницей, что насос не подает наружный воздух, а выводит воздух из помещений на улицу через вентиляционные шахты.

Наиболее подходящей для современных домов с площадью равной 300 — 500 м2 является система вентиляции, которая совмещает свойства приточно-вытяжной с рекуператором. Другими словами создаётся система полностью регулирующая подачу воздуха, его обработку и распределение в помещения дома, вывод отработанного воздуха наружу и частичную смесь теплого воздуха с наружным (рекуперацию) для снижения затрат на его нагревание.

После выбора системы вентиляции частного дома можно на основании сделанных расчетов закупать материалы и монтировать оборудование. Самым рациональным будет закрепить основную вытяжную трубу на одной из внутренних несущих стен, а от неё развести вентиляционные каналы по всем помещениям этажа. Материал труб для вентканалов может быть самым разнообразным. Не стоит забывать, что в совсем недалеком прошлом их сбивали из деревянных досок, а в наши дни наиболее практичным материалом стали пластиковые трубы. Их вес позволяет закрепить трубы в любом удобном месте, они не подвержены коррозии, их легко монтировать, и они сравнительно дешевы.

Рынок предлагает огромный выбор фильтров, но наиболее рационально использовать комбинированные фильтры, состоящие из двух компонентов — для частиц пыли и для газов. Они не допускают проникания в жилые помещения ни твердых частиц содержащихся в воздухе, ни запахов смога, разлагающихся органических частиц, запахов пищи и дыма.

Из всех образцов рекуператоров предлагаемых производителями для вентиляции частного дома наиболее подходит рекуператор пластинчатого типа. Он очень прост в установке, что позволит все работы по монтажу выполнить своими руками, простая конструкция и отсутствие динамических нагрузок от вращающихся или двигающихся деталей исключает поломки, не требует подачи электроэнергии и имеет прекрасный КПД.

Калориферы для вентиляции частного дома необходимо подбирать таким образом, чтобы они обеспечивали необходимую расчетную температуру подаваемого воздуха и были достаточно экономичными в потреблении энергии. Питанием может служить не только электроэнергия, но и природный газ, что поможет экономить затраты на содержание и эксплуатацию всей системы.

Местом для установки вентиляторов может служить чердачное помещение или технический этаж. Основным показателем вентиляторов является его мощность, которая определяется расчетом

При выборе стоит особое внимание обратить на показатели шума

Производя монтаж системы вентиляции частного дома, нужно продумать каким образом, она будет задекорирована. Оптимальным вариантом будет спрятать все воздуховоды и оборудование над потолком. Если дом имеет несколько этажей, то можно использовать подвесные потолки типа «Армстронг». При правильном сочетании элементов потолка и диффузоров они могут придать помещению стиль и оригинальность.

Приточная вентиляция

Расчет приточной вентиляции производственных помещений целесообразно выполнять по укрупненным показателям, которые выражают расход поступающего воздуха на единицу объема комнаты, на 1 человека или 1 источник загрязнений. В нормативах установлены свои нормы для различных производств.

Формула такова:L=Vk
где L – объем приточных масс в м3/час, V – объем помещения в м3, k – кратность обмена воздуха.
Для помещения, площадью в 100 м3 и высотой в 3 метра для 3-кратной смены воздуха потребуется: 100*3*3+=900 м3/час.

Расчет вытяжной вентиляции производственных помещений осуществляется после определения нужных объемов приточных масс. Их параметры должны быть аналогичны, так для объекта, площадью в 100 м3 при высоте потолков в 3 метра и трехкратном обмене вытяжная система должна откачивать те же 900 м3/час.

Чем отличаются естественная и приточная вентиляция в квартире

В многоквартирных домах часто используют естественную систему вентиляции. Воздух поступает в здание без помощи электрических нагнетателей. Он проникает в комнаты через двери или окна, а выходит в вытяжку. Вытяжные отверстия размещают в санузлах или на кухне. Через них отработанные воздушные массы попадают в вентиляционную шахту, поднимаются по каналу и попадают через крышу на улицу.

Естественная вентиляция работает за счет разницы давления внутри помещения и снаружи, а также за счет перепада температур.

Естественная вентиляция устарела и плохо справляется со своими функциями. Если в квартире установлены пластиковые герметичные стеклопакеты, приток свежего воздуха становится меньше. Вентиляционные шахты со временем загрязняются, нужно обращаться в управляющую компанию, чтобы ее очистили.

Единственный способ получить приток воздуха в квартиру при естественной вентиляции — открыть окна. Но вместе с ним в комнату проникают выхлопные газы, шум, пыль, пыльца. Зимой такой способ проветривания не подходит: в комнатах будет холодно.

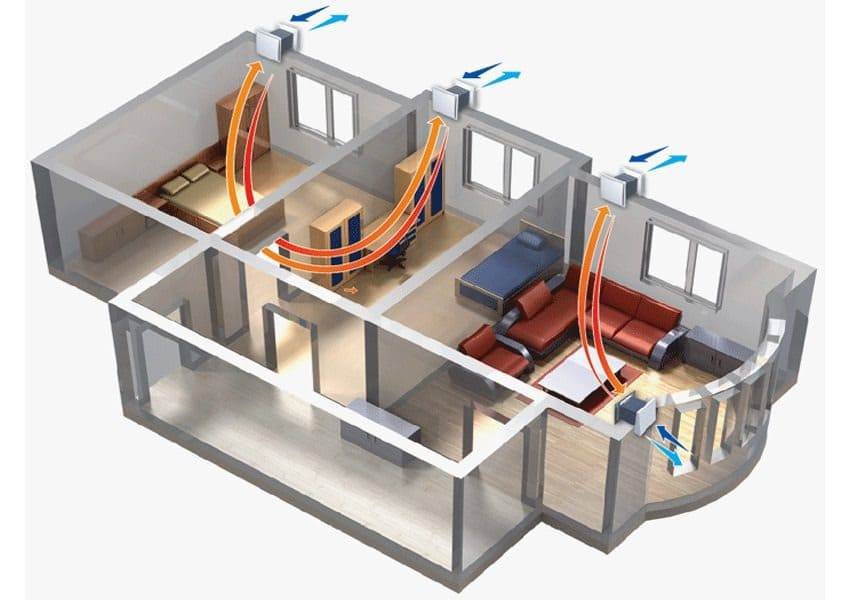

Принудительная вентиляция в квартире работает иначе. Установленный вентилятор нагнетает воздух в помещение при любой погоде. Жильцы квартиры самостоятельно регулируют скорость потока, включают и отключают систему в необходимое время.

Приточная вентиляция не требует открывания и закрывания окон для поступления свежего воздуха. Участие человека сводится к включению и отключению вентиляторов по мере необходимости.

Схемы построения обшеобменной сети

Существует четыре основных схемы циркуляции воздушной смеси:

А)  Приток сверху – вытяжка с нижней зоны объекта.

Б)  Приток сверху – вытяжка с верхней части помещения.

В)  Приток снизу – вытяжка из верхней части производственной площадки.

Г)  Приток и вытяжка с нижней части помещения.

Схемы общеобменной вентиляции А и Б целесообразно применять при наличии теплоизбытков когда приток в зимний период имеет температуру ниже чем в помещении. Схемы В и Г применяются в том случае, когда температура приточного воздуха в зимний период выше, чем в цеху.

Если при производственном процессе происходят выделения вредных веществ тяжелее воздуха, то целесообразно использовать комбинированные схемы организации воздухообмена, при котором 60% вредностей должно удаляться с нижней зоны производственного объекта, а 40% — из верхней. Если основная масса вредных паров и газов находится в верхней зоне объекта, то удаление загрязнений нужно производить из верхней части цеха, а приток организовывать в нижней части помещения.

Советы профессионалов

Эффективность и безаварийность дальнейшей работы вентиляционной установки или вытяжки во многом зависят от правильности выбора шкафа управления

Поэтому приобретение столь важного и технически сложного агрегата лучше доверить профессионалам. Перед покупкой шкафа мастер осуществит полный мониторинг всех узлов вентиляционной системы и определится с наполнением шкафа

После выбора комплектации специалист произведёт тестирование установки и определит максимально возможную нагрузку на тот или иной прибор и на сеть в целом. На основании полученных данных мастер подберет оптимальную схему подключения, определится с режимом работы всех устройств с целью увеличения их коэффициента полезного действия, и лишь после этого конкретно укажет на нужное оборудование.

При самостоятельном выборе оборудования необходимо ориентироваться на силу тока в цепи, мощность агрегатов и размер сечения проводов. Это обусловлено тем, что в случае несоответствия провода и силы тока возникает сильный перегрев клемм и контактов, что может привести к поломке и даже воспламенению оборудования. Приобретая и подключая шкаф самостоятельно, нужно помнить, что на каждый квадратный миллиметр медного провода не должно приходиться более 10 ампер, а смыкание клемм, одна из которых сделана из меди, а вторая из алюминия – недопустимо. Это может привести к гальваническому эффекту и ослабит контакт.

О том, как монтировать простой шкаф управления вентиляцией, смотрите в следующем видео.

Варианты конструктивных решений

Вентиляция в ресторане — сложная инженерная система. Если помещение большое, нужно разделить площадь заведения на зоны с отдельными вытяжными и приточными каналами. Объединить в единую конструкцию допускается только небольшие кафе и бары. В этом случае приток оборудуется в зале, а вытяжка в зоне приготовления.

Вентиляция зала

В стандартном варианте вентиляция кафе имеет приточно-вытяжную систему, работающую за счёт естественного и принудительного движения воздушных масс. В помещении для посетителей внизу устанавливаются приточные клапаны с вентиляторами, через которые свежий воздух попадает внутрь гостевого зала, а сверху, где скапливается тёплый отработанный воздух — вытяжные. При этом объём подачи делают чуть больше, чем удаления — это создаёт избыток, который не позволяет воздуху с кухни попасть в зал.

Чтобы температура воздуха была под контролем, устанавливают кондиционер. В этом случае пропускная способность системы точно регулируется исходя из количества посадочных мест. Приток комбинируют с канальным кондиционером, сплит-системой, чиллером.

Аналогичным образом вентилируются санузлы, склады, подсобки, гардеробные, но через отдельные каналы.

В гостевой зоне можно оборудовать воздушную завесу, чтобы вентилировать отдельно зал для курящих и не причинять неудобства для других посетителей. Особенно эффективно размещение локальных вытяжных систем над столиками для курящих или оборудование специальных комнат. В зоне для курения должна преобладать вытяжка, а не приток, тогда запах дыма не будет проникать в другие помещения.

Воздухообмен на кухне

Наиболее сложная система вентилирования необходима для кухонь. Она состоит из двух частей: общеобменной и локальной. Это позволяет создать комфортные и безопасные условия работы для персонала заведения.

Общеобменная вентиляция кухни кафе или ресторана обеспечивает приток свежего воздуха. Предназначена для снижения температуры и замены отработанного газа. Как правило, состоит только из приточных клапанов.

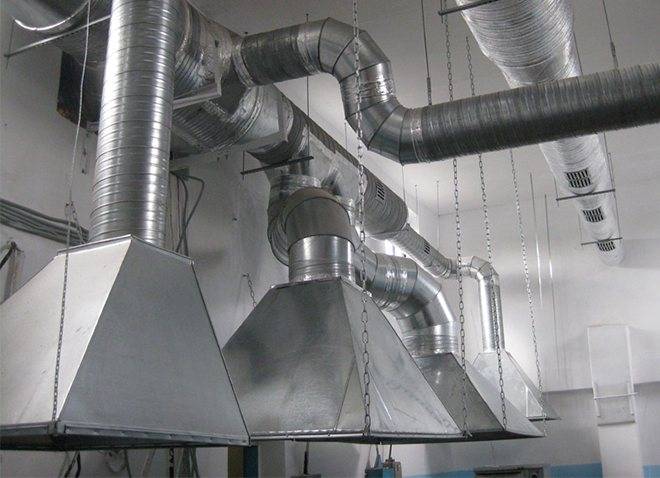

Локальная вентиляция горячего цеха монтируется непосредственно над варочными поверхностями, печами, духовками. Она представляет собой принудительные вытяжные системы в виде зонтов с жироуловителями и без них. Эти устройства удаляют из помещения запахи, газы, жир, пар и горячий воздух. Выполняются в различных вариантах: потолочные, пристенные, островные.

По санитарно-гигиеническим нормам воздухообмен горячего цеха нужно оборудовать отдельно от зала именно из-за содержания в воздухе частиц жира, пара и отработанных газов. Так как, в противном случае, всё это может попасть в помещение для гостей.
Чтобы зонт эффективно функционировал, нужно:

  • Тщательно выбирать размер оборудования, чтобы улавливающая поверхность должна быть больше по ширине, чем плита или стол.
  • Приобретать оборудование с небольшим запасом производительности.
  • Монтировать зонт на определённой высоте (значение указано в руководстве по эксплуатации).
  • Не эксплуатировать оборудование без жироулавливающих фильтров, если таковые предусмотрены конструкцией.

Вентиляция для кафе на кухне должна быть эффективной и безопасной. Это необходимо для комфорта гостей и создания нормальных условий труда для персонала. Экономия на этой статье расходов может обернуться множеством проблем: запахом в зале, повышением температуры, духотой, спёртостью воздуха.

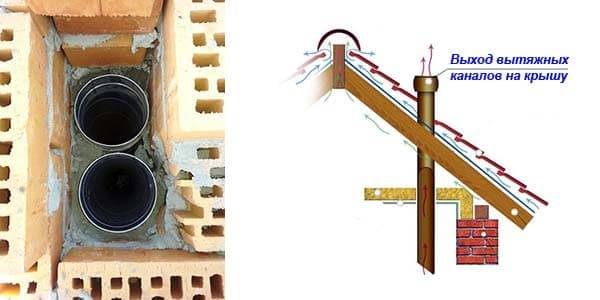

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

  • p – гравитационное давление в канале, Па;
  • Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
  • ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

  • Δp – общие потери давления в шахте;
  • R – удельное сопротивление трению проходящего потока, Па/м;
  • Н – высота канала, м;
  • ∑ξ – сумма коэффициентов местных сопротивлений;
  • Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

  1. Находим значение динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
  2.  Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
  3. Местные сопротивления вытяжной шахты – это жалюзийная решетка, отвод кверху 90° и зонт на конце трубы. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2, 0.4 и 1.3 соответственно. Сумма ξ = 1.2 + 0.4 + 1.3 = 2.9.
  4. Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 2.9 х 0.6 Па = 2.05 Па.

Сравним расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па больше, чем потери давления (сопротивление) Δp = 2.05 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Теперь укоротим вентканал до 3 м, снова произведем перерасчет:

  1. Располагаемое давление p = 9.81 х 3 (1.27 — 1.2) = 2.06 Па.
  2. Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
  3. Δp = 0.078 Па/м х 3 м + 2.9 х 0.6 Па = 1.97 Па.

Напор природной тяги 2.06 Па превышает сопротивление системы Δp = 1.97 Па, значит, шахта трехметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 3.5 м.

Правила использования измерительных устройств

При измерении скорости потока воздуха и его расхода в системе вентиляции и кондиционирования нужен правильный подбор приборов и соблюдение следующих правил их эксплуатации.

Это позволит получить точные результаты расчета воздуховода, а также составить объективную картину системы вентиляции.

Для того, чтобы зафиксировать средние показатели расхода, нужно выполнить несколько замеров. Их количество зависит от диаметра трубы или от размера сторон, если канал прямоугольной формы

Соблюдайте режим температур, который обозначен в паспорте прибора. Также следите за положением сенсора зонда. Он должен быть всегда ориентирован точно навстречу потоку воздуха.

Если не соблюдать это правило, результаты измерений будут искажены. Чем больше будет отклонение сенсора от идеального положения, тем выше будет погрешность.

Вентиляция, созданная искусственно (механическая) на производстве

Данный вид обеспечивает поступление и удаление воздушных потоков с помощью вентиляторов. Организация механической системы требует вложения больших энергоресурсов и экономических затрат. Несмотря на это, имеет ряд преимуществ:

  • Позволяет производить забор воздуха из необходимого места
  • Есть возможность влиять на физические свойства: охлаждать или подогревать воздушный поток, повышать или понижать уровень влажности
  • Можно осуществить подвод воздуха напрямую на рабочее место или отвод с последующей фильтрацией

Очищение загрязненного воздуха из помещений, обязательное условие на производстве. Данный фактор на строгом контроле у природоохранных организаций.

Механическая система в зависимости от конструкции, целей, и задач поставленных перед ней различается:

  1. Приточная
  2. Вытяжная
  3. Приточно-вытяжная

В производственных местах воздушная система подбирается исходя из нужд и специфики места эксплуатации.

Приточная вентиляция на производстве

Предназначается для снабжения производственного помещения чистым воздухом. Устанавливается преимущественно в местах с повышенными рабочими температурами и небольшой концентрацией вредных веществ.

Нечистый воздух удаляется через отводы естественной вентиляции (фрамуги, вентиляционные шахты) подпираемый дополнительно воздушным потоком приточной вентиляции.

По типу устройства различают следующие приточные установки:

  • Моноблочная. Данные устройства просты в эксплуатации и обслуживании, однако имеют большую стоимость. При монтаже закрепляют основной блок, к которому подводятся воздуховоды и подключается электрическое питание.
  • Наборная. Устройства требуют специальных навыков для установки, относительно недороги в цене.

С помощью приточной вентиляции можно влиять на среду

и подвергнуть необходимой обработке: нагреть, осушить, увлажнить, в зависимости от типа производства.

Вытяжная вентиляция на производстве

Выполняет противоположные приточной вентиляции функции. Вытяжная система вентиляции производственных помещений обеспечивает отвод воздуха.

На производстве самостоятельно применяется для небольших перемещений воздушного потока. В зависимости от распространённости, различают вытяжные вентиляции:

  • Общеобменная. Перемещение воздуха охватывает объём всего помещения
  • Местная. Предназначена для удаления воздуха из определенного рабочего места

Преимущественно устанавливается на складах, подсобных помещениях, в местах, где нет большой концентрации вредных газов и примесей.

Приток в этом случае поступает методом инфильтрации через каркас здания, окна, фрамуги.

Приточно-вытяжная вентиляция в производственных помещениях

Главная задача приточно- вытяжной системы – обеспечение производственных помещений свежим воздушным потоком

и удаление обработанного, загрязненного воздуха. Данный вид системы является наиболее распространенным на производствах с повышенными требованиями к воздухообмену. Необходимо правильный расчет при установке проточно-вытяжной вентиляции на производствах, чтобы потоки воздуха не попадали, без надобности, в смежные помещения и не удалялись оттуда.

Устройства поступления свежего воздуха размещают со стороны обслуживания оборудования, чтобы вредные вещества или теплые пары не попадали на персонал.

Необходимы точные расчеты для установки данного вида.

Расчет вытяжной вентиляции пример

Перед началом расчёта вытяжной вентиляции необходимо изучить СН и П (Система Норм и Правил) устройства вентиляционных систем. По СН и П количество воздуха необходимого для одного человека зависит от его активности.

Маленькая активность – 20 куб.м./час. Средняя – 40 кб.м./ч. Высокая – 60 кб.м./ч. Далее учитываем количество человек и объём помещения.

Кроме этого необходимо знать кратность – полный обмен воздуха в течение часа. Для спальни она равна единице, для бытовых комнат – 2, для кухонь, санузлов и подсобных помещений – 3.

Для примера – расчёт вытяжной вентиляции комнаты 20 кв.м.

Допустим, в доме живут два человека, тогда:

В таком же порядке рассчитываем производительность вытяжной вентиляции всего дома.

Учреждения здравоохранения

Наибольшие значения показатель кратности воздухообмена в учреждениях, относящихся к системе здравоохранения, имеет для палат, в которых производится стационарное лечение пациентов с обнаруженными патологиями инфекционного (160 м³/ч) и неинфекционного (80 м³/ч) происхождения.

Согласно нормативам большая часть других помещений, включая кабинеты врачей и процедурные комнаты должна иметь кратность вытяжки при естественном типе организации воздухообмена, равную 1-2 ед/ч.

Отдельным пунктом следует упомянуть организацию системы вентиляции операционных кабинетов. В них согласно современным требованиям должна использоваться 3 кратная система очистки воздуха, при этом работающие устройства должны обеспечивать минимальный приток 1200 м³ воздуха в час.

Вентилирование мясной промышленности

Примеры расчета вентсистемы основываются на специфике функционирования различных отделений:

  • сырьевое, машинное, шприцовочное, отделение полуфабрикатов: общая принудительная вытяжка из верхнего яруса, там же находится приток свежего воздуха, подаваемый вниз равномерно по всему помещению;
  • вентиляция колбасного цеха (твердокопченые колбасы, свинокопчености), термических, субпродуктовых отделений: общая механическая с дополнительной местной, летом приток в верхнюю зону естественный (зимой – с механическим побуждением);
  • пельменный отсек: применяются локальные вытяжки, приточные установки в верхней зоне подают поток равномерно, скорость движения небольшая;
  • дымогенераторные зоны: общее вытяжное вентилирование из верхнего яруса, приток подается непосредственно в рабочую область механическим способом зимой и в межсезонье, естественная подача – летом.

Вентиляция термических цехов

Расчет вытяжной вентиляции цеха термической обработки производится с учетом водяного, масляного пара, конвекционного, а также лучистого тепла, выделяемого технологическим оборудованием. Опасными для здоровья персонала являются окись углерода, сернистый ангидрид, сероводород, образующиеся в результате сгорания твердого топлива.

Все технологические установки оснащены местной вытяжкой, удаляющей избытки тепла, углекислый газ, синильную кислоту (образуется при взаимодействии цианистых солей и углекислоты).

Также установка вентиляции в рабочей зоне с интенсивным тепловыделением работает на приток, подавая свежий воздух непосредственно на человека. Кроме того, дополнительно монтируются устройства аэрации как экономичный способ проветривания.

Оборудование для принудительной циркуляции воздуха

Принудительная промышленная вентиляция используется практически на всех производственных объектах. Чтобы обеспечить движение воздуха по территории помещения независимо от погоды, используют специальное оборудование. Ранее на предприятиях устанавливали системы только приточного или вытяжного типа. В настоящее время востребованы приточно-вытяжные комплексы, благодаря которым воздух обновляется и равномерно распределяется по территории помещения.

К достоинствам комбинированных установок относится и оптимизация затрат энергоресурсов, необходимых для поддержания допустимых санитарных норм по концентрации вредных веществ.

Расчет вентиляции: что нужно знать

Расчет вентиляции необходим для определения оптимального вида системы воздухообмена, ее параметров, которые смогут обеспечить сочетание энергоэффективности объекта и благоприятного микроклимата.

В соответствии со СНиП 13330.2012, 41-01-2003 расчет вентиляции осуществляют еще на стадии проектирования объекта. Другое дело, что не всегда созданная при строительстве объекта вентиляция оказывается эффективной.

Самый простой способ — проверка тяги с помощью пламени зажигалки или бумажных полосок. Если такая проверка не позволила сделать вывод о нарушении проходимости вентиляционных каналов, значит проблема в неправильно подобранном сечении.

Если вентиляция уже в доме есть, но она не способна обеспечить оптимальные условия, можно использовать дополнительное оборудование, например, бризеры. Современные модели бризеров характеризуются низким уровнем шума, высокой производительностью, имеют многоступенчатую систему фильтрации воздуха. Если же вы пока находитесь на этапе проектирования вентиляции, рекомендуем максимально внимательно подойти к расчетам, чтобы впоследствии не пришлось совершенствовать смонтированную систему.

Санитарные требования нормативных документов

Нормативы ГОСТ 30494-2011 определяют допустимые и оптимальные параметры качества воздушных масс с учетом назначения помещений.

В зависимости от назначения помещения и сезона определяются допустимая и оптимальная температура воздуха (от +17 до +27 °С), относительная влажность (от 30 до 60%), желаемая скорость воздуха (от 0,15 до 0,30 м/с). Кроме того, санитарные нормы регламентируют максимально допустимый уровень шума, чистоту воздуха, минимальный расход на одного человека свежего воздуха.

При расчете вентиляции в жилых помещениях используют удельные нормы для определения оптимального воздухообмена. Расчет вентиляционной системы на производстве осуществляется с учетом допустимой концентрации загрязняющих воздух веществ. Если на производстве качество и количество продукции определяется не производительностью сотрудников, а точностью режима технологии, в помещении поддерживаются параметры воздуха, подходящие для производственного процесса. Если же производительность определяют сотрудники в помещении, акцент смещается на создание благоприятных, комфортных условий для персонала.

Выписка из ГОСТ 30494-2011

 Таблица 1 — Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений жилых зданий и общежитий

Период года

Наименование помещения

Температура воздуха, °С

Результирующая температура, °С

Относительная влажность, %

Скорость движения воздуха, м/с

оптимальная

допустимая

оптимальная

допустимая

оптимальная

допустимая, не более

оптимальная, не более

допустимая, не более

Холодный

20-22

18-24(20-24)

19-20

17-23(19-23)

45-30

60

0,15

0,2

21-23

20-24(22-24)

20-22

19-23(21-23)

45-30

60

0,15

0,2

19-21

18-26

18-20

17-25

Не нормируется

Не нормируется

0,15

0,2

19-21

18-26

18-20

17-25

Не нормируется

Не нормируется

0,15

0,2

24-26

18-26

23-27

17-26

Не нормируется

Не нормируется

0,15

0,2

20-22

18-24

19-21

17-23

45-30

60

0,15

0,2

18-20

16-22

17-19

15-21

45-30

60

Не нормируется

Не нормируется

16-18

14-20

15-17

13-19

Не нормируется

Не нормируется

Не нормируется

Не нормируется

16-18

12-22

15-17

11-21

Не нормируется

Не нормируется

Не нормируется

Не нормируется

Теплый

22-25

20-28

22-24

18-27

60-30

65

0,2

0,3

Примечание — Значения в скобках относятся к домам для престарелых и инвалидов.
