Что такое сваи и какие бывают способы их погружения

Стоимость забивки свай

В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.

Цена складывается из следующих параметров:

  • грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
  • место расположения строительства. Чем дальше от места расположения техники, тем дороже;
  • объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.

Ориентировочные цены приведены в таблице.

Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.

Вдавливание свай

Такое оборудование имеет аббревиатуру СВУ (сваевдавливающее устройство). Усилие вдавливания передаётся гидродомкратами или полиспастами, то есть статической нагрузкой. Иногда для усиления эффекта добавляют вибрацию. У такого способа установки есть много положительных сторон: отсутствует шум, не разрушается оголовок сваи, сваю легко можно заглублять ниже уровня земли и т.д. Но есть и недостаток, причём существенный: установка имеет очень большой вес. Если сваи приходится устанавливать в твёрдые или скальные грунты, то для её установки бурится скважина диаметром несколько меньшая, чем свая. Конечно, этот способ применим в основном для неглубокого погружения, тем не менее, иногда так устанавливаются сваи под усилием 35000 килограммов на глубину до 40 метров .

Агрегаты смешанного действия для погружения свай ― это уже упомянутые выше вибровдавпивающие машины и виброударные молоты. То есть такое оборудование, где применяются два и более принципа погружения свай.

Стоимость строительства

Ниже приведены среднерыночные цены на строительство свайно-набивного фундамента при ручной закладке, а также стоимость услуги от застройщика под ключ.

Представленные цифры являются ознакомительными, поскольку на практике статьи расходов будут меняться в зависимости от исходных условий в каждом конкретном случае.

Типовые размеры свайного поля, мСтоимость строительства своими руками, руб.Цена за услуги под ключ от застройщиков, руб.
Ø 150–200 мм, глубина=1,5 мØ 200–300 мм, глубина=2 мØ 150–200 мм, глубина=1,5 мØ 200–300 мм, глубина=2 м
3 на 325500280004250046700
4 на 426100287004350047800
5 на 536900405506150067600
6 на 637500412506250068700
7 на 748300531008050088500
8 на 848900537508150089600
9 на 9591006500098500108300
10 на 10597006565099500109400
11 на 117050077550117500129200
12 на 127110078200118500130300

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Полезные видео

Специфика устройства свайных фундаментов, отличие от других типов, варианты устройства:

Советы специалистов по выбору и установке фундамента за одни день: Реальный пример применения свайно-винтового фундамента под частный дом, смотрим: Свайный фундамент в ряде случаев становится единственным вариантом для обеспечения надежного основания для частной постройки. Он необходим при строительстве на нестабильных, пучинистых и сильно увлажненных грунтах.

Для возведения его лучше использовать специальную технику, но при строительстве небольшого частного, например загородного дома можно обойтись и ручным трудом. Наиболее подходящие варианты – винтовые или буронабивные сваи.

Способы

Особенностью технологии забивки свай является необходимость предварительно бурить скважины нужной глубины. Следующим шагом становится организация ствола сваи. Этот этап может вестись в зависимости от типа грунта одним из трех способов:

сухой – производится без фиксации стенок опоры;

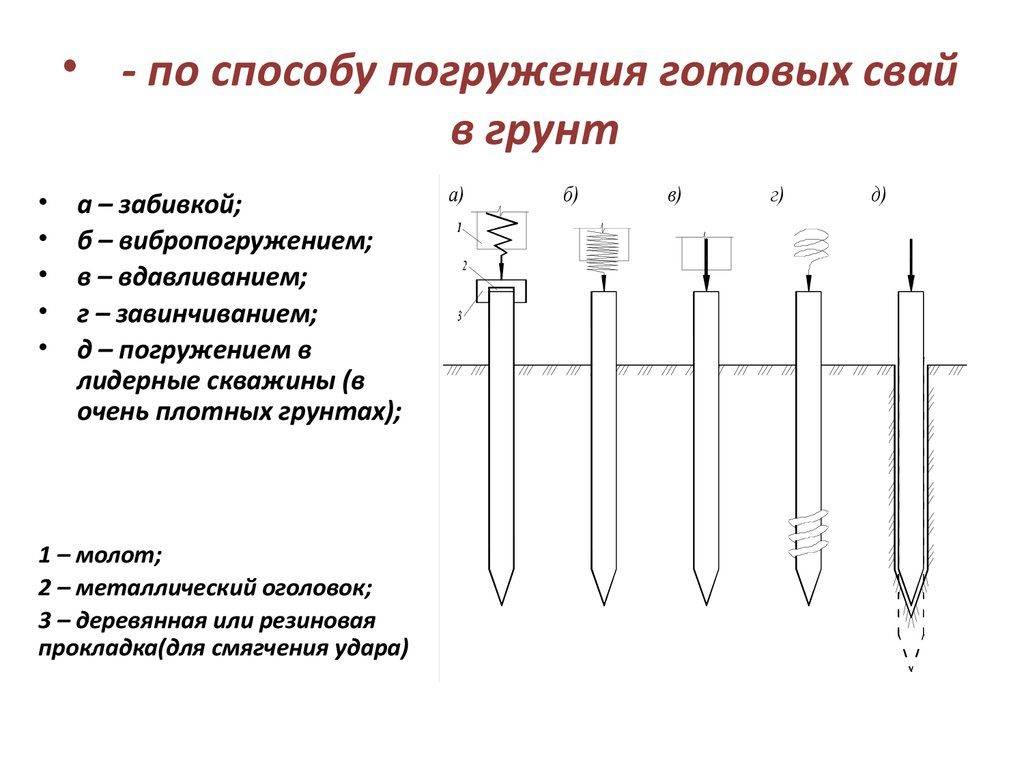

Кроме того, сам процесс забивки может производиться разными способами:

  • посредством удара;
  • методом вибрации;
  • путем вдавливания;
  • методом завинчивания;
  • с применением лидерных скважин под опоры.

Иногда на одном фундаменте применяется сразу несколько методов. Рассмотрим подробнее каждый из них.

Забивание свай подразумевает использование копровой установки или другой спецтехники (например, экскаватора), на который навешивается гидромолот (либо дизель- или пневмомолот) для забивания. Дизельный молот – простой, но эффективный забиватель. Он функционирует вне зависимости от наличия источников энергии, обладает высокой производительностью, атмосферостойкостью.

Суть забивного метода основывается на энергии удара. С каждым ударом по оголовку элемент все глубже уходит в грунт до тех пор, пока его острие не упрется в твердое основание.

Вибропогружение предполагает снижение трения между боковой поверхностью опор и стенками скважины, поэтому метод требует меньшего напряжения. При вибропогружении вытесняемый грунт должен уплотняться вокруг сваи, поскольку это напрямую связано с прочностью будущего фундамента. Осуществляется с применением погружателей, молотов и специальных установок, обеспечивающих вибрации и деформирование грунта под наконечниками свай и в области их боковых стенок.

Вибропогружатель в данной методике эффективен на влагонасыщенных почвах. Для сухих и плотных грунтов больше подходят вибромолоты пружинного типа.

Технология вдавливания является одной из самых бесшумных. Осуществляется благодаря определенной нагрузке на сваи, из-за чего они буквально «проваливаются» в грунт

Нагрузка исходит от вибропогружателей и гидродомкрата, немаловажно что сваи вдавливаются и под воздействием собственного веса

Процесс подразумевает несколько циклов углубления и последующего извлечения опоры, пока ее острие не застопорится и не достигнет проектной глубины. Подходит для большинства типов грунтов, в том числе с глубоким залеганием плотных слоев. Данный метод не подходит для свай, вбиваемых на глубину свыше 6 м. Из-за габаритности применяемого оборудования для его размещения требуется участок не менее 500 м кв. Кроме того, это довольно дорогостоящий способ организации свайного фундамента.

Технология завинчивания предполагает использование металлических или железобетонных (ЖБ) свай, которые, помимо наконечника, имеют лопасти. Последние необходимы для погружения, ввинчивания опор в грунт. Такой метод применяется на подтапливаемых и непрочных грунтах, широко используется в городском строительстве, поскольку не создает шума и вибраций, не деформирует слои почв соседних объектов.

Самой тихой безопасной для ландшафта считается методика погружения опор. Она подходит для скальных грунтов, почв в зоне вечной мерзлоты, грунтов с твердыми (до 20%) включениями.

Суть бурозабивного метода сводится к тому, что в грунте делается отверстие (лидерную скважину), диаметр которого меньше диаметра сваи. Высота получившейся скважины соответствует высоте сваи без острия. После этого в скважину забивается опора.

Разновидностью погружного метода является буроопускной. В этом случае диаметр скважины несколько превосходит диаметр свай, поэтому после погружения последней свободное пространство между стенками отверстия и стенками опоры заполняется цементно-песчаной или грунтовой смесью.

Бурение скважины осуществляется с применением копровых установок, оснащенных не свайными молотами, а буровыми вращателями. Последние обеспечивают строго вертикальную направленность бурения, что является ключевым показателем качества бурения.

Оборудование, производящее статическое вдавливание свай

Не все знают, как называется машина, которая статически вдавливает элементы свайного фундамента. Процесс силового погружения конструктивных элементов фундамента в грунт осуществляется специальным оборудованием:

  • сваевдавливающими машинами, известными также как гидравлические копры. Оборудование не нуждается во вспомогательных механизмах и функционирует самостоятельно. Поставляется на строительную площадку в разобранном виде и собирается из отдельных агрегатов. Конструкция позволяет выполнять поставленные задачи и перемещаться по свайному полю, имеющему наклон до 15%;
  • сваевдавливающими установками. Агрегат конструктивно отличается от сваевдавливающей машины, имеет невысокую стоимость. Он циклически перемещается на следующую позицию с помощью специального оборудования. Установка может монтироваться на самоходное шасси, что сокращает строительный цикл. Требует подготовки площадки и обеспечения горизонтальности.

Повышенную эффективность выполнения работ обеспечивает гидравлический копер, включающий следующие конструктивные элементы:

  1. Опорную раму, выполняющую функцию подвижного шасси.
  2. Грузоподъемное устройство, обеспечивающее перемещение колонн к рабочему органу.
  3. Зажимной узел, осуществляющий фиксацию с помощью гидравлических захватов.
  4. Силовой блок, производящий статическое погружение элементов фундамента.
  5. Грузовую раму, необходимую для размещения анкерных грузов.
  6. Гидравлическую станцию, создающую требуемое давление для выполнения работ.

Машина более оперативно устанавливает конструкции, а также имеет гидравлические цилиндры, которые отлично справляются с погружением свай в площадку

Агрегаты статического погружения имеют ряд преимуществ:

  • не создают при работе шума и вибрации в отличие от установки, которая забивает опоры ударным или вибрационным способом;
  • отличаются повышенной производительностью, которую не может развить машина для забивания свай;
  • не требуют специальной подготовки строительной площадки, необходимой для формирования свайного поля;
  • позволяют выполнять работы на подвижных почвах с близким расположением водоносных слоев, где проблематично использовать другие технологии;
  • позволяют создать надежный свайный фундамент, используя меньшее количество опорных элементов;
  • обеспечивают целостность силовых опор, которые могут разрушаться при погружении ударным путем или вибропогружателем;
  • гарантируют повышенную точность углубления, контролируемую компьютерной системой.

К основным недостаткам относятся:

  1. Увеличенные габариты оборудования, не позволяющие производить работы на малых стройплощадках.
  2. Необходимость использования техники, доставляющей сваевдавливающее оборудование к месту работы.
  3. Повышенная стоимость вдавливания по сравнению с ударным или вибрационным методом.

Схема забивки свай

Расположение сваи определяется в ходе разработки проекта будущего строения. При этом каждый проект уникален, его разработке предшествует исследование местности (почвы, температурного режима, плотности застройки, наличия подземных коммуникаций, возможность подъезда техники и т.п.). Материал подготовлен для сайта www.moydomik.net

В частном и промышленном строительстве используются следующие схемы установки свай:

  • свайный куст (в частном строительстве под колонны, в углах и т.п.);
  • свайная лента (в частном строительстве и для линейных сооружений);
  • свайное поле (в частном строительстве для очень больших и тяжелых домов, используется в основном в промышленном строительстве для многоэтажных домов).

Согласно СНиП сваи могут быть установлены по одной из трёх схем:

рядовая схема (а) установки свай. Является наиболее простой. Целесообразна для использования при наличии песчаного и гравелистого грунта. Использование данной схемы предполагает монтаж свай по очереди – от первой до последней.

Примечание. Обязательным условием для применения рядовой схемы является наличие несвязанных грунтов. В противном случае, может возникнуть усадка почвы.

секционная схема установки свай (б). Используется в случае необходимости создания свайного поля при наличии на участке плотной почвы. Специфика использования данной схемы состоит в том, что сначала забиваются сваи одной секции, затем пропускается ряд, формируется очередная секция. После того, как все секции будут обустроены, выполняется заполнение пропущенных рядов. Применение схемы позволяет исключить риск уплотнения почвы.

спиральная (в) и (г). Представлена двумя разновидностями. Первая предполагает начало работ с середины свайного куста, вторая с его краёв. Первый способ рекомендован для работы в плотной почве, второй – в нормальной. Использование спиральной схемы обеспечивает равномерное перераспределение нагрузки на почву, что в последствие исключит её подвижки.

Наличие схемы забивки свай (технологическая карта) позволяет организовать работу техники и строительной бригады, за счет чего достигается минимизация времени и средств, а все операции выполняются быстро и четко.

Схема забивки свай (технологическая карта)

Ручной монтаж

Завинчивание винтовых свай вручную – простой и довольно эффективный способ установки. Можно сэкономить на спецтехнике и добиться сравнимых по качеству результатов. Ручная методика позволяет контролировать угол наклона стержня и величину крутящего момента, указывающего на плотность грунтового пласта, в который вклиниваются винтовые сваи.


Традиционным приспособлением для закручивания винтовой сваи своими руками является монтажный оголовок, размещаемый на верхнем торце. Для фиксации оголовка используются штыри, проходящие сквозь технологическое отверстие. К оголовку приваривается два хомута, в которые рабочие, непосредственно занятые вкручиванием, вставляют рычаги (подойдут обрезки толстостенной трубы). В принципе, это весь требующийся инструмент. Для более точного измерения угла наклона также можно использовать вертикальный уровень.

Последовательность ручного монтажа:

  1. Предварительное бурение скважины на глубину 50 сантиментов. Ее диаметр должен быть на 10 сантиментов меньше, чем у лопастей, приваренных на винтовые сваи;
  2. Вертикальное позиционирование, установка рычагов;
  3. Непосредственно закручивание стержня. Два работника передают крутящий момент посредством рычагов, третий следит за углом наклона.

Особенности расположения и изготовления свай

По материалу свай выделяются такие разновидности:

  1. Деревянные сваи. Они используются редко из-за пониженной прочности и долговечности. Иногда их можно устанавливать под легкие постройки. Применяется древесина дуба, лиственницы, сосны.
  2. Стальные сваи. Наиболее привлекательны специальные готовые изделия, особенно винтовые сваи. Можно использовать и другой металлический профиль – трубы, швеллер, рельсы.
  3. Железобетонные сваи. В частном строительстве они находят наиболее широкое применение из-за доступной цены на готовые изделия и возможности сделать своими руками. Чаще всего, применяются квадратные сваи, армированные стальной арматурой. Нижний конец их заостряется для упрощения погружения в грунт. Для изготовления применяется бетон с повышенной водонепроницаемостью и морозостойкостью классом не ниже W и F150 соответственно.

Расположение опор в фундаментной системе может быть различным:

  1. Одиночные сваи. Для небольших построек опоры устанавливаются только в наиболее нагруженных местах – углы сооружения и примыкание внутренней стены.
  2. Рядовое расположение. Сваи размещаются по всему периметру дома на определенном расстоянии друг от друга (шаг – 1,5-3 м).
  3. Поле. Опоры размещаются равномерно по всей площади дома. Такая система предназначена для монтажа плиточного, монолитного ростверка.

Наполненные сваи различаются по способу заполнения раствором и его составу. Наиболее распространенный буронабивной вариант предусматривает использование стандартного бетона марки не ниже М300 жидкой консистенции.

Полые сваи могут заполняться с помощью специального оборудования, т.е. буроинъекционным способом, когда раствор подается под давлением. Наконец, иногда применяется экономичный грунтоцементный раствор, представляющий собой смесь грунта и цемента.

Рекомендуем: Из чего и как правильно делать опалубку для фундамента? Пошаговое руководство для изготовления своими руками

Малогабаритные сваебойные установки ППМ от Копра

Мобильная сваебойная установка представляет собой стальную раму на колесах. Колеса имеют возможность фиксации в двух направлениях: вдоль и поперек оси установки. На раме смонтированы собственно рабочие элементы копра.

Любая из копровых установок серии ППМ допускает перемещение несущей стойки вдоль оси без потери устойчивости. Это позволяет компенсировать в процессе монтажа неровности рельефа.

Мобильная сваебойная установка Копра серии ППМ может выполнять целый ряд задач:

  • монтаж свайных фундаментов
  • монтаж заборов и барьерных ограждений
  • укрепление берегов
  • укрепление стен котлованов

Серия копров ППМ принципиально отличается от сваебойных установок предыдущих серий по своим техническим характеристикам.

Повышенной мощности:

  • КОПРА серия ППМ 5-150
  • КОПРА серия ППМ 4-150

Облегченные:

  • КОПРА серия ППМ 5-100
  • КОПРА серия ППМ 4-100

Технические характеристики установок серии ППМ

ППМ-4-100

ППМ-5-100

ППМ-4-150

Стойка с рабочим оборудованием, закрепленная на раме, имеет два положения:

  • транспортное, когда стойка сложена и лежит на упоре;
  • рабочее, когда стойка зафиксирована в вертикальном положении с помощью двух болтов.

На фото — транспортное положение установки

На стойке размещен ползун, к которому крепится рабочее оборудование: пневмомолот двойного действия. У основания стойки расположен пневматический цилиндр одностороннего действия, а на верхней части система направляющих блоков. Ползун через блоки соединен с пневматическим цилиндром. Устойчивость установки обеспечивается системой противовесов.

На фото — рабочее положение установки

Пневмомолот работает от передвижного компрессора, к которому Копра ППМ подключается через пневмосистему. Система распределяет сжатый воздух между пневматическим цилиндром и собственно молотом. Управление системой осуществляется через распределитель и шаровый кран. Из распределительной системы сжатый воздух поступает к оборудованию через резиновый рукав.

Пневмосистема мобильной сваебойной установки состоит из фильтра-влагоотделителя и элементов управления, находящихся на рабочей панели в зоне обслуживания.

Принцип работы мобильной сваебойной установки серии ППМ

На видео — работа установки ППМ 5-150

  • Компрессор подает сжатый воздух в пневматическую систему. Там воздух очищается от влаги и примесей специальным фильтром.
  • При открытии шарового крана воздух попадает в пневматический цилиндр.
  • Шток цилиндра опускается и через систему блоков поднимает вверх ползун с закрепленным сваебойным оборудованием
  • Затем шаровый кран перекрывают и устанавливают рукоятку распределителя в позицию 1.
  • Когда стойка установлена, кран снова открывают. Так как шток соединен с атмосферой, то молот под действием собственного веса опускается на сваю.
  • Затем при открытом шаровом кране, плавно переводят распределитель в позицию 2, чтобы копер заработал автоматически.

Пневмомолот перемещается вниз-вверх по стойке и забивает сваю. Свая погружается в грунт, до тех пор, пока не достигнет проектной глубины. Затем кран распределителя опять переводят в позицию 1 и копер прекращает работу. Тогда молот нужно поднять с помощью пневматического цилиндра, зафиксировав шаровый кран в промежуточной позиции, и переместить мобильную сваебойную установку к следующей свае.

Сваебойную установку допускается эксплуатировать при температуре воздуха не ниже минус 15 °С, либо, если глубина сезонного промерзания грунта не превышает 300мм и проведена подготовка грунта, облегчающая монтаж свай.

Металлические сваи

В качестве свай используют прокатный профиль: двутавровую балку, швеллер или трубу. Иногда производят их предварительную подготовку. Для этого сваривают между собой 2 швеллера, получая таким образом квадратную трубу.

Сваи также могут быть незамкнутого сечения. Их составляют сваркой уголков, рельсов, двутавров.

Металл применяется в случаях, когда невозможно установить железобетонные сваи. Его легче наращивать по мере заглубления в грунт.

Металлические профили обладают высокой прочностью, что упрощает их забивку в грунт. Для небольшого поперечного сечения не страшны твердые включения или разрушенные скальные грунты.

Сваи забивают в грунт молотом или прессом. При глубине до 5 м достаточно применения ручного молота.

Особые виды свай среди изделий из металла — это винтовые. Обеспечивая высокую прочность, они экономичней и технологичней фундаментов из железобетона. Сваи представляют собой пустотелые трубы с наружными лопастями. Их завинчивают в грунт, как шурупы, сохраняя его структуру и дополнительно уплотняя. При этом не допускается вращение в обратном направлении, чтобы не ухудшить характеристики основания.

Какая классификация лучше всего подходит для частного строительства?

Выбор наиболее подходящего типа свай производится на стадии проектирования. Он определяется параметрами постройки — весом, этажностью, используемым материалом. Кроме того, учитывается тип грунта, условия работы, наличие поблизости построек и прочие факторы.

Сопоставляя имеющиеся исходные данные, приходят к выбору наиболее удобного, эффективного и безопасного вида свай. Обычно предпочтение отдается буронабивным (литым) сваям, которые не нуждаются в забивании и не наносят урон ближайшим зданиям и сооружениям.

В последнее время активно используются винтовые сваи, позволяющие строиться без предварительных земляных работ (допускаются работы на неровном рельефе).

Заключение

Хочется подвести итог. Все эти способы имеют право на существование. Каждый метод применяется в определенной сфере (промышленное или обыкновенное строительство). Ударный метод, вибрационный метод, методы вдавливания и завинчивания – все они имеют свои преимущества и недостатки. Многое зависит от места, где будет осуществляться постройка того или иного сооружения. У всех этих методов имеются две общие стороны: перед установкой различных видов свай следует провести все необходимые расчетные работы и погружением свай должны заниматься исключительно профессионалы. Для каждого отдельного способа требуется специальное оборудование. Оборудования и инструменты могут быть разными для каждого метода погружения свай: сваевдавливающая машина, молоты (дизельные, гидравлические, паровоздушные), пневмоударная машина, кабестан. В любом случае помните, фундамент вашего дома должен быть крепким!
