Установка стропильной системы
Стропила собирают перед установкой на мауэрлат. При этом первоначально монтируют краевые «ноги», а лишь потом приступают к конструированию внутренних опор. Перед установкой можно собрать только треугольники стропил, а поперечные балки, арки, бабку и несущую ногу можно монтировать уже наверху. Инструкция по сборке стропильной системы двускатной крыши своими руками:

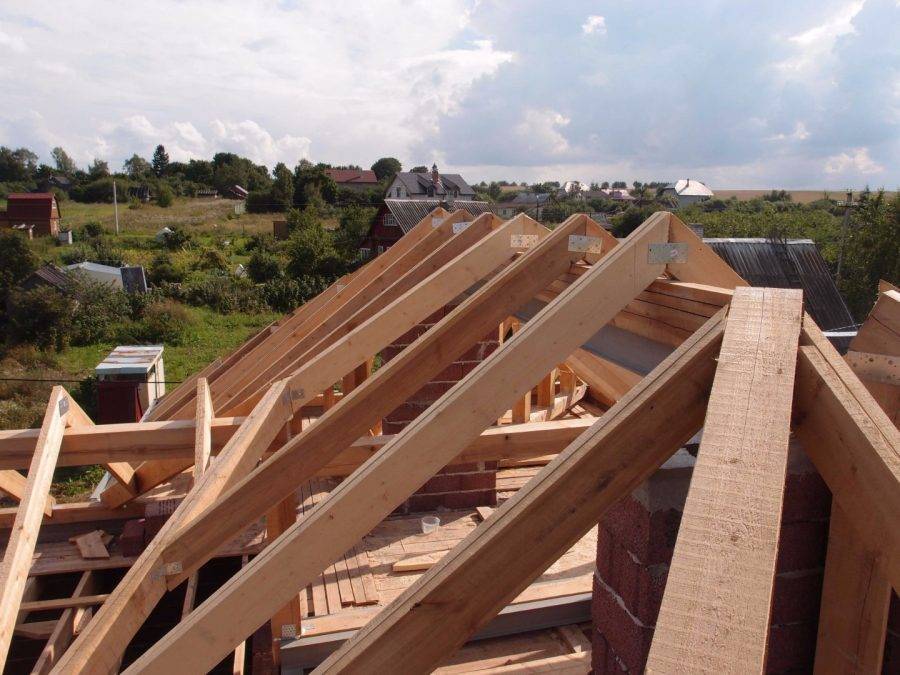

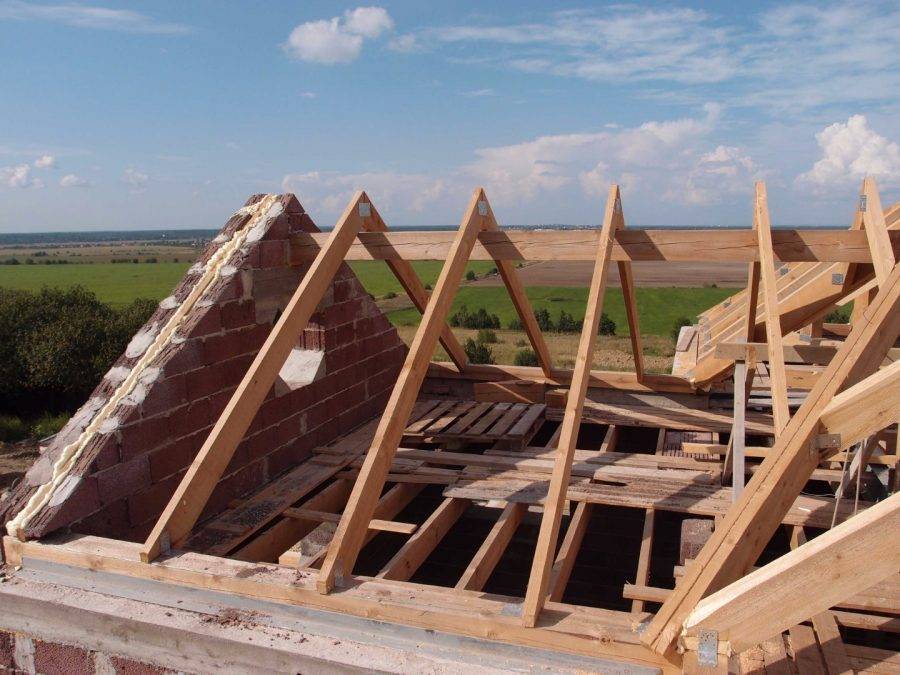

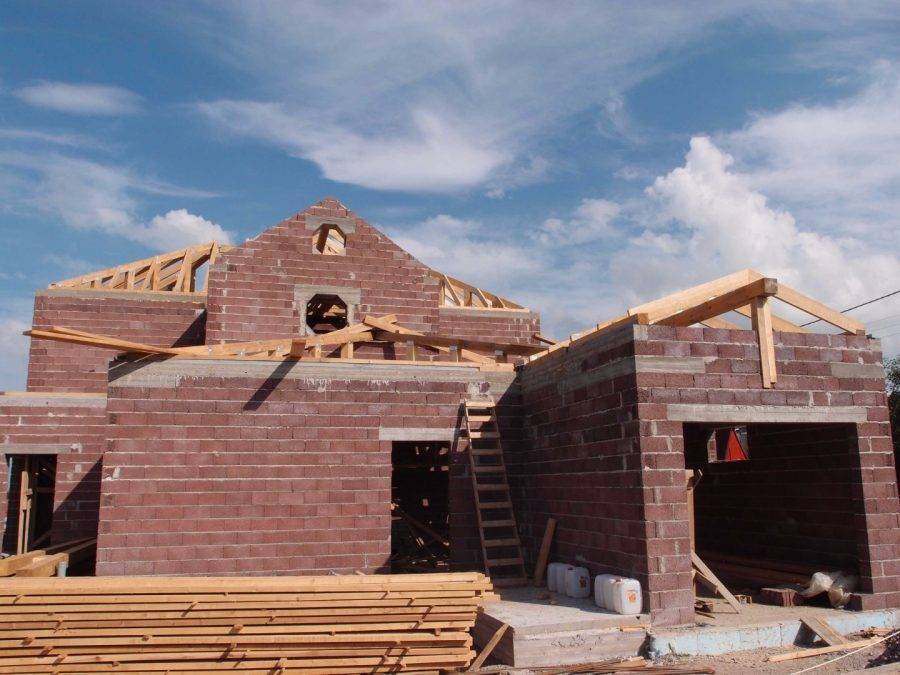

- Наверх поднимают первую пару стропильных ног, которые устанавливают на временные крепежи.
- По такому же принципу устанавливают вторую фронтальную пару.
- Между двумя парами стропильных ног необходимо натянуть веревку, которая будет выполнять роль регулятора при равнении промежуточных элементов стропил.

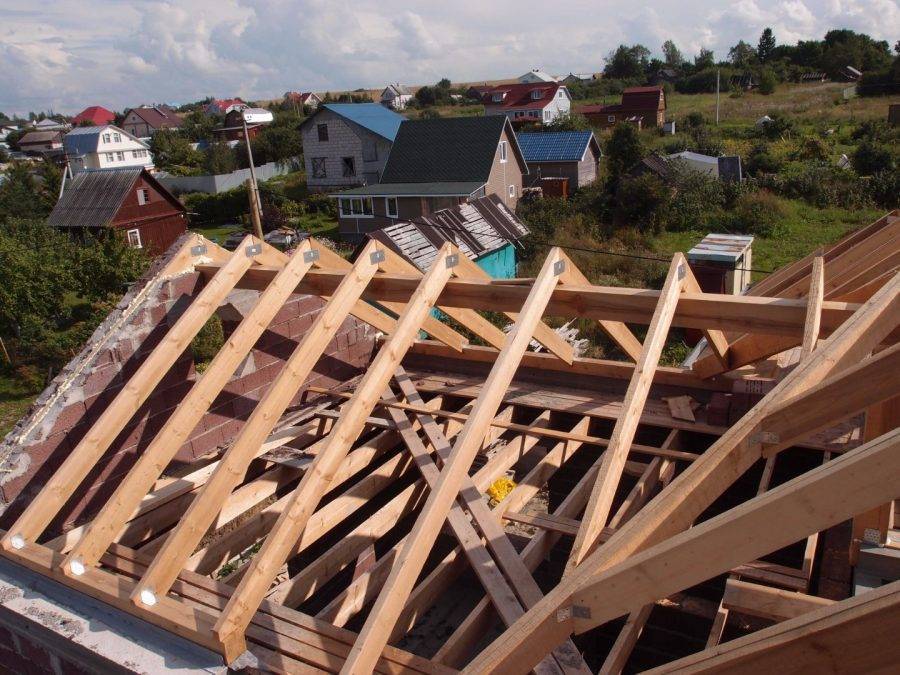

- Все пары поочередно поднимают наверх, размещая их через равные промежутки. После установки последней треугольной конструкции по верхнему контуру укладывают коньковый брус.

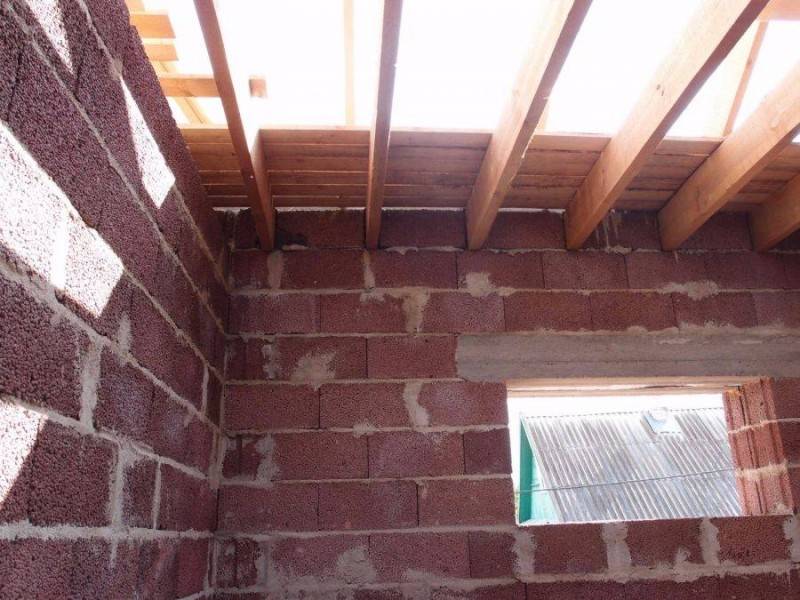

Крепление смежных деталей производится теми же способами, что и при соединении мауэрлата. Концевые края каждой пары монтируют к мауэрлату при помощи металлических скоб или уголков, которые надежно удерживают древесный брус в должном положении.
Виды стропильных систем

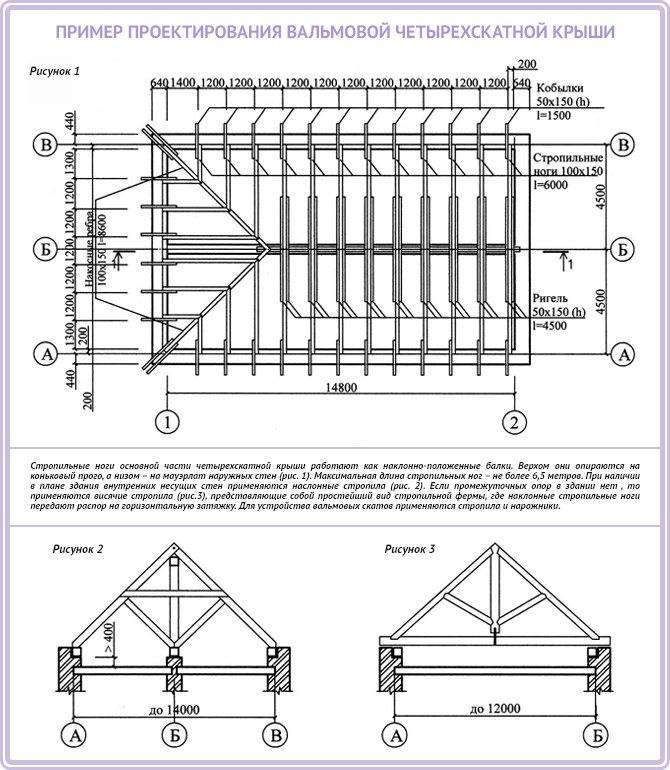

В зависимости от конструктивного решения стропила могут быть наслонными, висячими или комбинированными. При подборе схемы нужно учитывать размеры пролета и наличие внутренних несущих стен.
Устройство стропильной системы двускатной крыши
Наслонная стропильная система

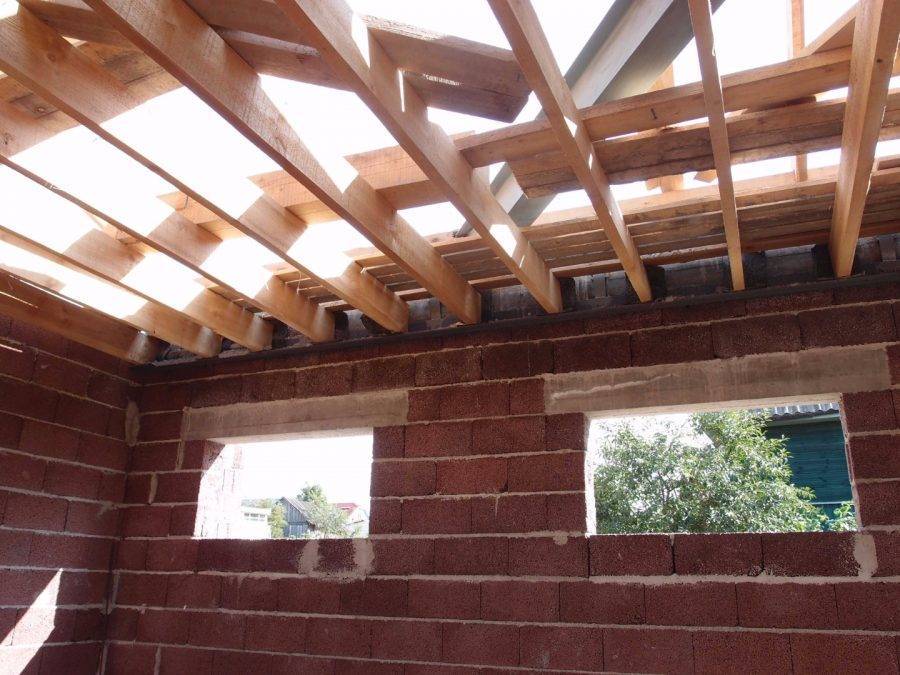

Этот вид конструкций представляет собой стропильные ноги, опирающиеся на наружные и внутренние стены. Балки как бы «наслоняют», при этом в системе отсутствуют горизонтальные распирающие усилия, которые воспринимаются только капитальными опорами.
Вариант простейшей наслонной системы
За счет меньших напряжений «наслонная» система имеет более простую и дешевую конструкцию. Мауэрлат может укладываться как по периметру здания (если стены недостаточно прочные), так и отдельными участками — коротышами по 60-70 см в местах опирания стропил.

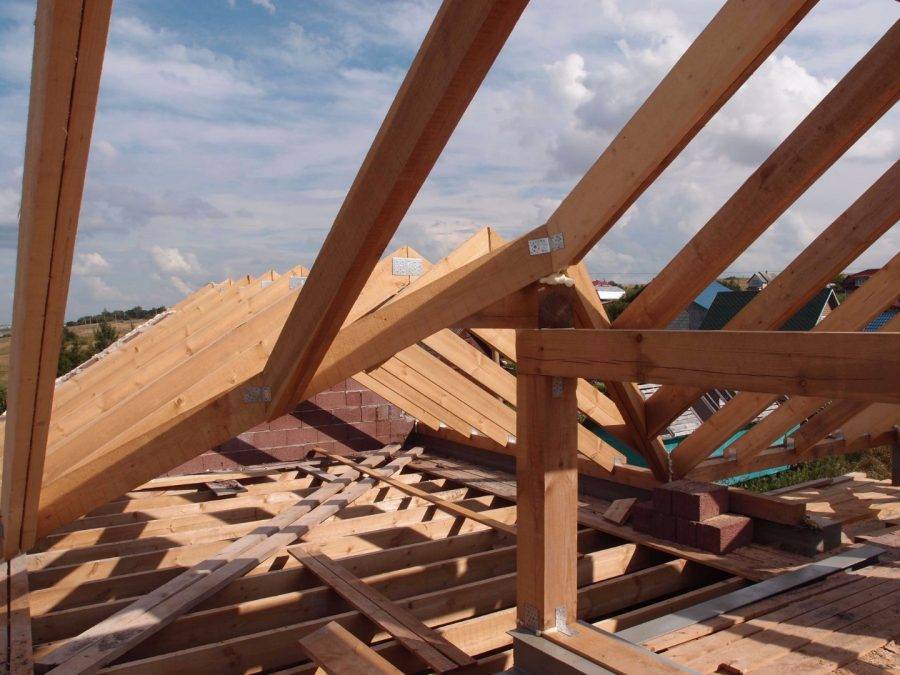

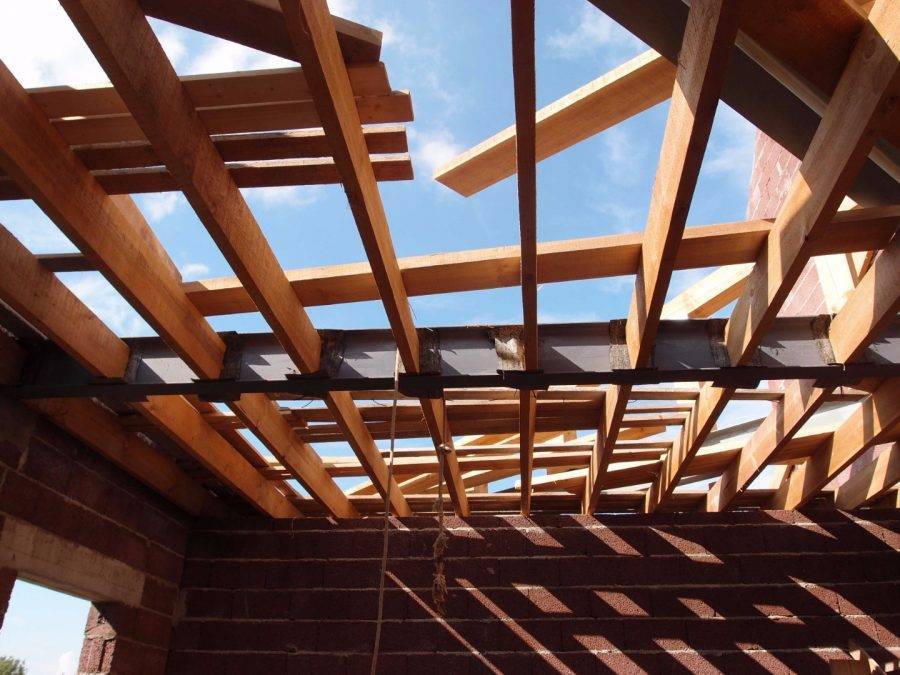

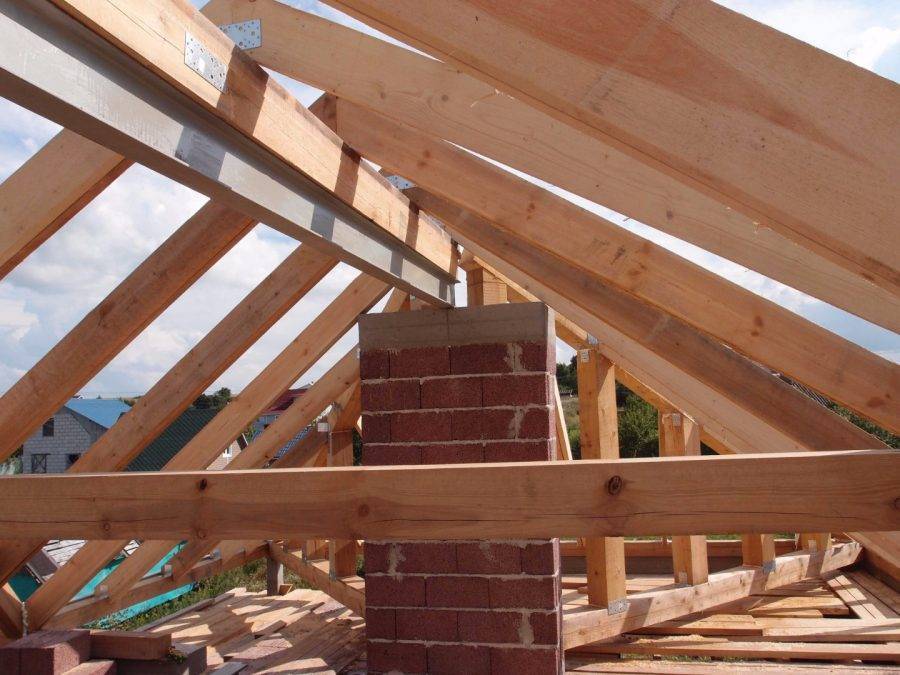

Для усиления системы и уменьшения прогибов используются прогоны, подкосы, стойки. Они перераспределяют напряжения, что позволяет уменьшить сечение несущих элементов.
В коньковом узле стропила соединяются внахлест или встык. Дополнительно устанавливаются накладки на болтах или нагелях.
В зданиях, сложенных из бруса или бревен, роль мауэрлата играет верхний венец. В него врубается нижний конец стропил, который дополнительно закрепляется с помощью проволочных скруток или скоб.

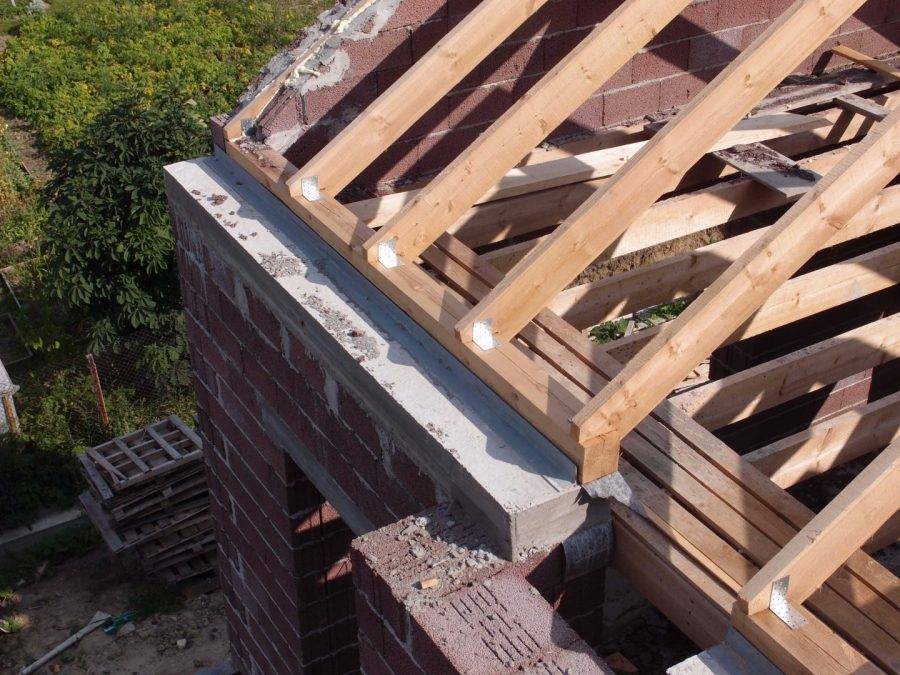

Соединение стропильной ноги с мауэрлатом при помощи вырубки и гвоздей
Наслонные системы собираются на высоте по месту. Все элементы монтируются последовательно. Для временной фиксации используются различные приспособления типа подпорок или прикрученной к фасаду доски. Ускоряет сборку укладка прогона (конькового бруса) перед монтажом стропил.
Подвижный способ крепления стропилы и мауэрлата
Преимущества наслонных конструкций — возможность сборки без грузоподъемных механизмов, меньшие усилия в системе и как следствие, применение пиломатериалов небольшого сечения. Недостаток — при пролетах от 6,5 м нужна внутренняя несущая стена.
Висячие стропила
В отличие от наслонной системы этот вид применяется при отсутствии промежуточной капитальной опоры и достаточно большом пролете (от 6 до 14 м). Усилия в нижнем поясе возникают значительные, поэтому вводятся дополнительные элементы — горизонтальные затяжки или ригели, вертикальные бабки с опиранием на затяжку.
Очень часто висячая система сочетает функции перекрытия, то есть нижние балки используются как основа для потолка или пола. При пролетах до 5 м стропила соединяются затяжкой, более 6 м — добавляются усиливающие ригели, свыше 9 —конструкция включает дополнительные наклонные и горизонтальные связи. Отдельный фрагмент крыши из стропил, затяжки и связей называется фермой.
Стропильные ноги, скреплённые ригелем
Крупные секции собираются на земле. Их поднимают на крышу с помощью механизированных устройств и устанавливают на мауэрлат. Предварительно по поверхности стены устраивается подкладка из гидроизоляционных материалов.
Схема шарнирной фермы с подвеской и подкосами
Поскольку ферма — жесткий элемент, крепление к коньковому брусу более сложное, чем при наслонном варианте. Здесь применяется врубка с усилением накладками из дерева или металла.
Иногда обе системы комбинируются. Между фермами, установленными с шагом 3-4 м, монтируются наслонные стропила. Это несколько упрощает и удешевляет строительство.
Преимущества висячих конструкций — высокая несущая способность, возможность перекрывать большие пролеты без промежуточных опор. Недостаток — сложное изготовление и монтаж.
Крепление в верхней части
В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.

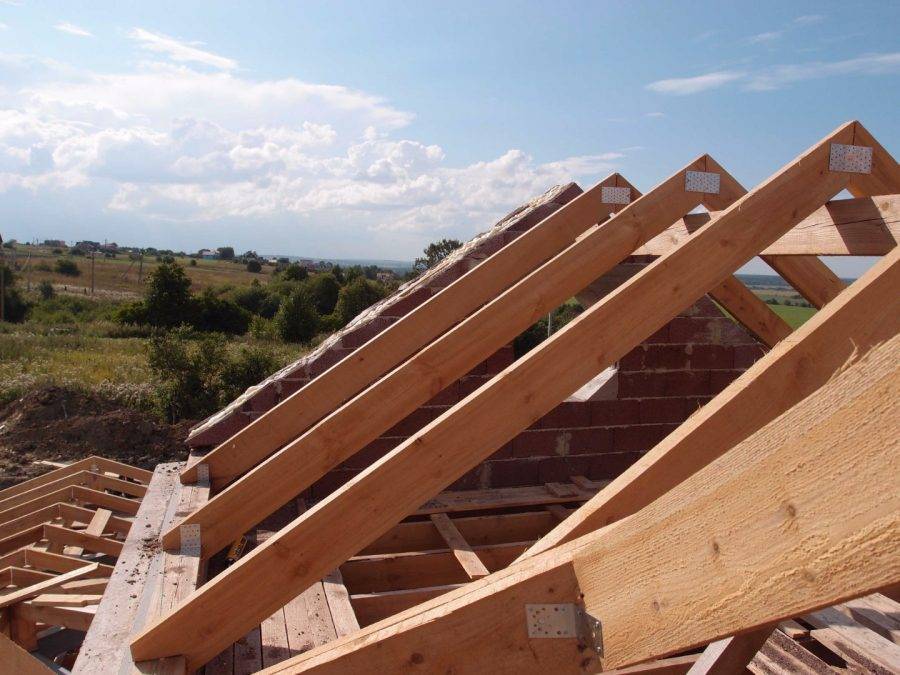

Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.
Соединение встыкИсточник srub-banya.by
Их скрепляют:
- гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
- деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;
- металлическими пластинами на саморезах или болтах.
Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.
Соединение на прогонИсточник mercabadom.ru
Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.
В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.
В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.
Соединение на коньковой балке внахлёст с запилами и креплением шпилькойИсточник odnastroyka.ru
Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.
Видео описание
Один из способов соединения на коньковой балке можно изучить по видео:
В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.
Резюме
Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.
Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.
Устройство стропильных систем
Висячая стропильная система
Разновидности висячих стропил.
Основные элементы несложной конструкции такого типа:
- стропильная нога;
- мауэрлат;
- дополнительные связи.
Основным признаком висячих стропил является возникающий между ними распор. Они имеют только две точки опоры (на стены здания) и работают на изгиб и сжатие. Такая стропильная система создает сильную горизонтальную распирающую нагрузку, часть которой передается стенам. Для уменьшения такого усилия у основания стропильных ног необходим монтаж затяжки, которая одновременно будет служить и балкой перекрытия. Чем выше от внешних стен она находится, тем больше сечение и надежней крепление такая балка должна иметь. Также для таких целей следует использовать укрепленный железобетонным поясом мауэрлат.
В процессе устройства получается стропильная ферма виде треугольника. В случае образования слишком большого пролета она может иметь дополнительные связи. Вверху висячие стропильные ноги можно соединить встык или вполдерева. В большинстве случаев применяются такие деревянные стропильные конструкции при наличии пролетов до 9 м. Уклоны для крыш под такой вид стропильной конструкции рекомендуется назначать в пределах 25º…45º.
Схема крепления стропил к мауэрлату.
Преимущества использования висячих стропил:
- высокая жесткость конструкции;
- несложный монтаж для пролетов до 9 м;
- простая схема расчета конструкции;
- отсутствие сложных узловых соединений в системе.
Висячие стропила в большинстве случаев применяются для жилых домов с двускатной крышей, нежилых зданий (1-3 этажа), имеющих свободную планировку верхнего этажа либо с отсутствием каркаса или внутренних несущих продольных стен.

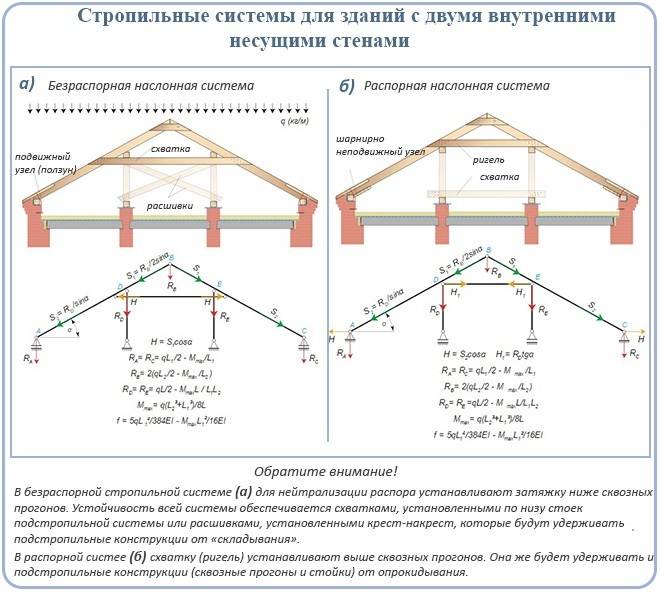

Наслонные несущие системы

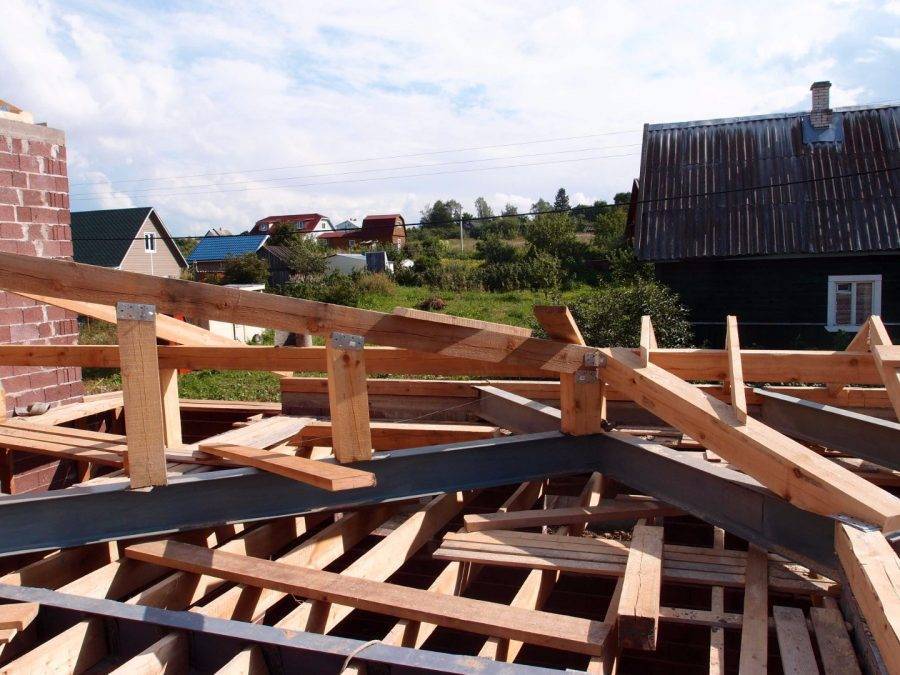

Наслонная стропильная конструкция устанавливается в домах, имеющих среднюю несущую стеновую перегородку или столбчатые промежуточные опоры. Стропила в данном случае будут представлять собой наклонные балки, которые пятками упираются в наружные несущие стены, а опорой для верхушки служит коньковый прогон. В свою очередь коньковый прогон поддерживается вертикальными стойками, упирающимися на внутреннюю несущую стену.
Именно такое устройство позволяет этим элементам работать только на изгиб. Если при монтаже образовался слишком большой пролет, тогда дополняют подкосы, горизонтальные затяжки и дополнительные ветровые связи.
Разновидности наслонных стропил.
Основным преимуществом данного вида стропильной системы является ее облегченная конструкция, независимо от ширины дома, так как требуется гораздо меньше пиломатериалов. Кроме того, она считается и наиболее долговечной, так как находится в условиях постоянного сквозного проветривания. Такой фактор препятствует возможному ее загниванию. Монтаж наслонной системы может быть выполнен с лежнем, с подкладками и со шпренгелями под стойку.

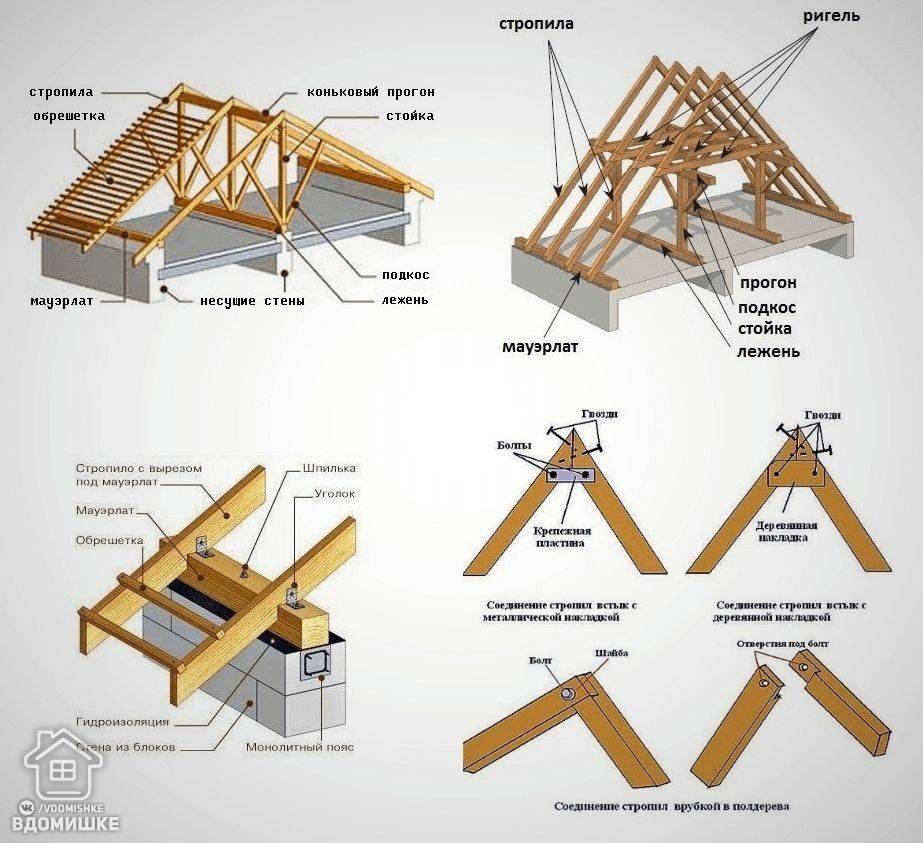

Деревянные стропильные системы включают следующие элементы:
- стропильные ноги;
- мауэрлат;
- коньковый прогон;
- лежни (подкладки либо шпренгели);
- стойки;
- подкосы;
- распорки.
Рассмотрим подробнее значение каждого элемента для стропильной конструкции.
. Основными частями в системах такого типа являются стропильные ноги, принимающие на себя основные нагрузки и далее распределяющие их на наружные и внутренние опоры. Устанавливаются они при длине пролета от 4,5…6 м и выполняются из бревен, диаметр которых равен 18…20 см. При наличии дополнительной опоры можно увеличить ширину перекрытия до 12 м, а двух – до 15 м.

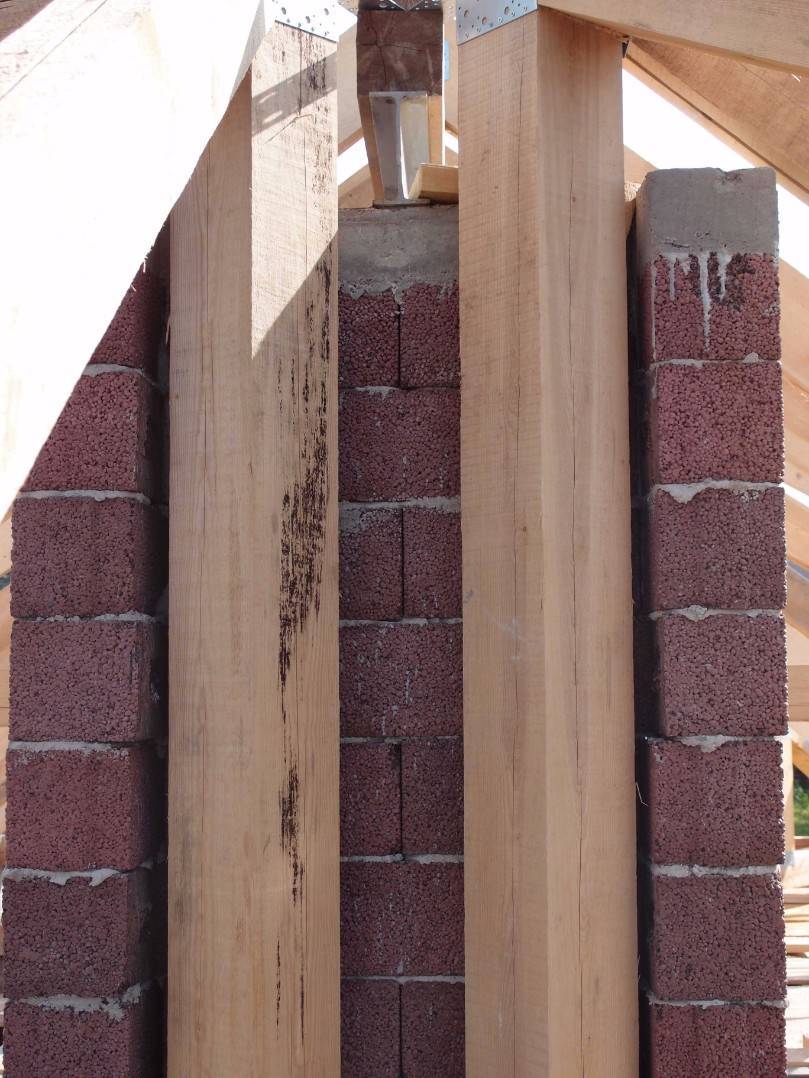

Пример закрепления узла опирания стойки.
У таких брусьев обычно стесывается верхний кант, что облегчает монтаж обрешетки. Чаще всего на изготовление стропильных ног подбираются доски, имеющие размер 6х22 см. Но более точные размеры сечений определяются с помощью специальных формул или таблиц. В среднем они соответствуют:
- Бревно – d 12 см.
- Пластины – d/2 – 14/2 см.
- Доски – 4х15.
Для прочности соединения используются болты, нагели и скобы, а также зуб и пластины из металла. Чтобы избежать попадания осадков на нижнюю часть стропильной системы, осуществляется монтаж отвесов. Технологический процесс установки кровли предполагает ее вынос за границы внешних стен на 50 см. Карнизный отвес должен быть не менее 550 мм.
Все опорные поверхности должны быть горизонтальными, в противном случае может возникнуть распор или нога начнет сползать. Ни в коем случае нельзя делать врезку в мауэрлат и прогон, так как происходит ослабление бруса и прогона, что способствует загниванию при попадании влаги в эти места.
https://youtube.com/watch?v=52Oid8iAZEg
Конструкция с приподнятой затяжкой
Такая схема преимущественно используется при создании жилых помещений под кровлей. Высота расположения затяжки в данном случае определяет высоту потолка будущей мансарды. Затяжка в такой конструкции поднимается к коньковой части крыши, и чем выше она установлена, тем большие нагрузки ей приходится испытывать.
Стропильный каркас в качестве опоры использует мауэрлат, а не затяжку. Чтобы кровля могла самостоятельно изменять свои размеры в зависимости от внешних факторов, стропила крепятся подвижным образом к специальным устройствам, обеспечивающим необходимую свободу перемещения конструкции.
При воздействии на кровлю уравновешенных нагрузок конструкция будет устойчивой, но если силы, находящиеся с одной стороны, будут превалировать, то крыша будет слегка завалена. Для предотвращения такой ситуации стропила необходимо выносить за пределы стен с обеих сторон здания.
В арке с приподнятой затяжкой последняя не выполняет функции опоры. На нее оказывают влияние только растягивающие нагрузки, если под крышей обустраивается чердак, или растягивающе-изгибающие, при создании мансарды. В последнем случае затяжку можно использовать для монтажа потолков или изоляционных материалов.
Для защиты затяжки от провисаний устанавливается подвеска. Здесь тоже есть нюансы: при небольших нагрузках и небольшой длине затяжку можно попросту прибить к ригелю и коньку, а вот для длинной затяжки с большими нагрузками потребуется несколько подвесок и дополнительная фиксация хомутами.
Разновидности стропильной системы
Имеется две группы стропильных конструкций, разделяются которые по виду устройств, несущих вес всей крыши:
- Конструкция с коньковой балкой устанавливается сверху и базируется на стены здания при помощи стоек;
- Устройство без главной балки. В этой системе стропы опираются на маурлат, а верхняя часть системы друг на друга.
Маленький дом легче и проще построить без коньковой балки, в этом случае потребуется отбирать прямые доски. Если строить крышу с коньковой балкой, то требуется потратить большее количество времени, но при этом система будет прочней и легче в монтаже. Верх крыши будет прямолинейным, а скаты с ровной поверхностью.
До начала сооружения дома требуется сделать расчеты и, верно, разработать, рассчитать проект. Необходимо, чтобы стропильные системы выдерживали возлагаемые на них нагрузки – снег и ветер. На чертеже указываются соединительные места и детали стропильных систем, а также крепежные элементы. Крыша здания считается главной частью во всем строительстве.
С висячими стропилами
Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.
Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.
Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами
Стропильная система двухскатной крыши для небольших домов
Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.
Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).
На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.
Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы
Для мансардных крыш
Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.
Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля
Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна
В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.
При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.
Для больших домов
При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.
Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил
При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).
Прямой и косой прируб для соединения затяжки
Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.
Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки
Крепление подкосов для стропильной системы висячими стропилами
При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
Типы стропильных систем – чем они отличаются между собой
Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.
Система с висячими стропилами
Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.
Перечислим несколько важных фактов об их конструкции:
- Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
- На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
- Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.
Наслонные стропильные системы

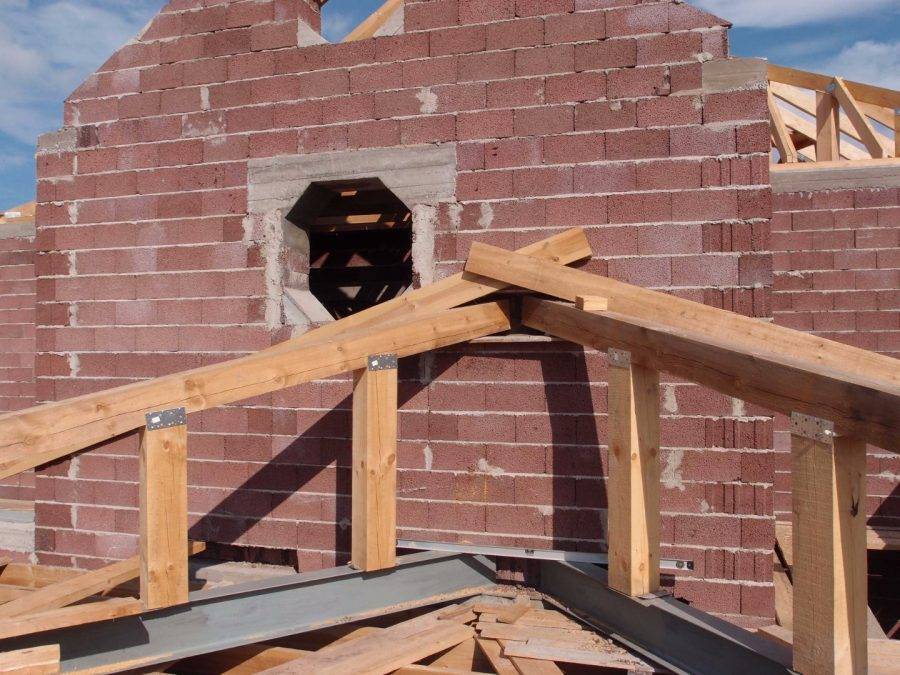

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу – мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.
Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).
На что необходимо обращать особое внимание:
- Каждый из элементов данной системы не должен иметь толщину менее 5 см.
- Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
- Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
- Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
- Стойки и подкосы располагают максимально симметрично.
- Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
- Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
- Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.
