Ленточный фундамент для дачного дома своими руками

Пошаговая инструкция

Сборка должна идти в соответствии с инструкцией. Для проведения монтажных работ понадобится:

• арматура;
• песок;
• доски;
• брусья;
• шурупы, гвозди;
• бетонный раствор.

После исследования места под строительство необходимо сделать разметку участка. Уточнить наличие трещин на почве. Они указывают на неоднородный грунт. Наличие зданий на участке поможет оценить структуру грунта. Также можно вырыть полосу на участке. При появившихся трещинах строительство проводить нельзя.

Для разметки участка понадобится:

• леска;
• рулетка;
• колышки;
• молоток;
• карандаш;
• листок бумаги.

Необходимо соединить колышки и соединить их при помощи лески. По колышкам выкопать траншеи. Их глубину делают больше, чем предполагаемый фундамент.

Обратите внимание!Опалубка – форма для будущего фундамента.

В качестве материала для строительства можно использовать дерево. Оно легкое и недорогое. Опалубки бывают нескольких видов:

• мелкощитовая;
• крупнощитовая;
• переставная;
• из блоков;
• перемещаемая.

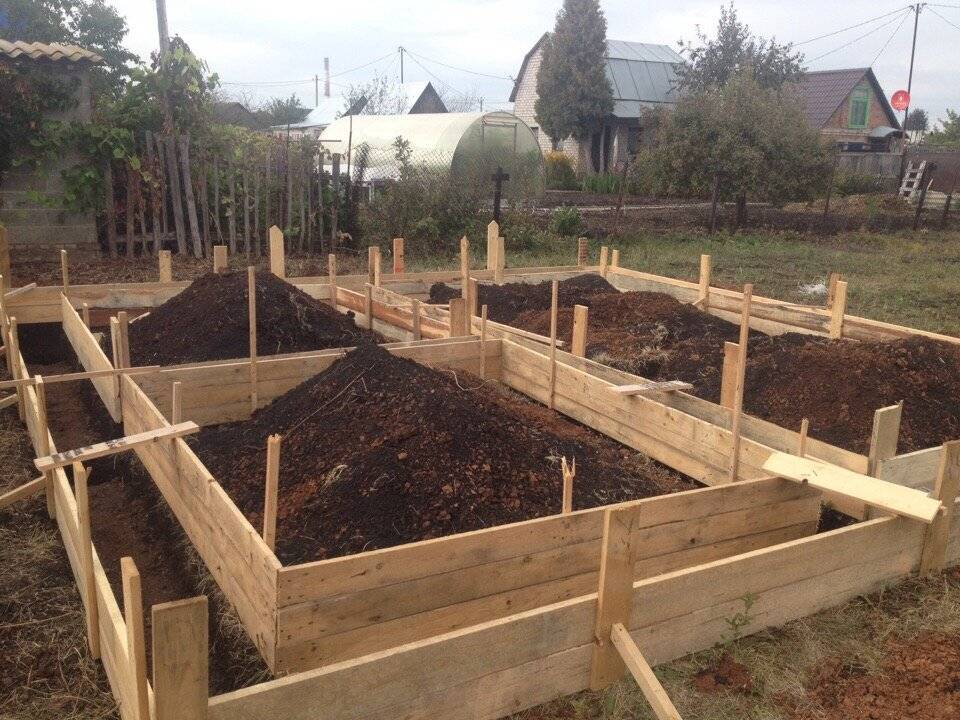

Установка опалубки:

• зачищают участок;
• максимально плотно соединяют щитки;
• проверяют все крепления опалубки.

Слой бетона при заливке должен составлять около 25 см. В зимнее время свежий бетон нужно утеплить, чтобы он не замерз.

Основные ошибки при закладке:

• неопытность и безалаберность при монтаже;
• некорректное мнение о составе почвы;
• работа с некачественными материалами;
• работа непрофессиональных строителей, которая выражается в неправильной разметка;
• неправильные сроки уборки опалубки.

Для недопущения таких ошибок необходимо выбирать специалистов, следить за строительством. Не следует делать фундамент зимой, так как велика вероятность растрескивания.

Основной момент при строительстве фундамента – определение его вида, точное проведение расчетов параметров. Необходимо выполнять все инструкции и прислушиваться к советам профессионалов.

Технология возведения для дома

При желании можно построить ленточный фундамент своими руками. Главное заранее все правильно рассчитать. Можно заказать расчеты и проект специалисту, а потом выполнить работу на основании готового чертежа.

Инструменты и материалы

Для выполнения работ понадобится:

• веревка;
• рулетка;
• колышки для разметки;
• лопата, ведра;
• инструмент для работы с бетоном;
• ножовка;
• пила;
• молоток/шуруповерт;
• крючок для вязания арматуры;
• бетон нужной марки;
• вибратор для прессования бетона;
• доски и брусья для опалубки;
• арматура рифленая (14-16 мм);
• арматура гладкая (6-8 мм);
• проволока для вязки арматуры;
• гвозди/саморезы.

Траншея выкапывается на глубину, равную заглублению фундамента плюс высота подушки.

Подушку под основание ленты делают путем насыпи песка или песка со щебнем. Высота ее должна быть от 30 до 50 см.

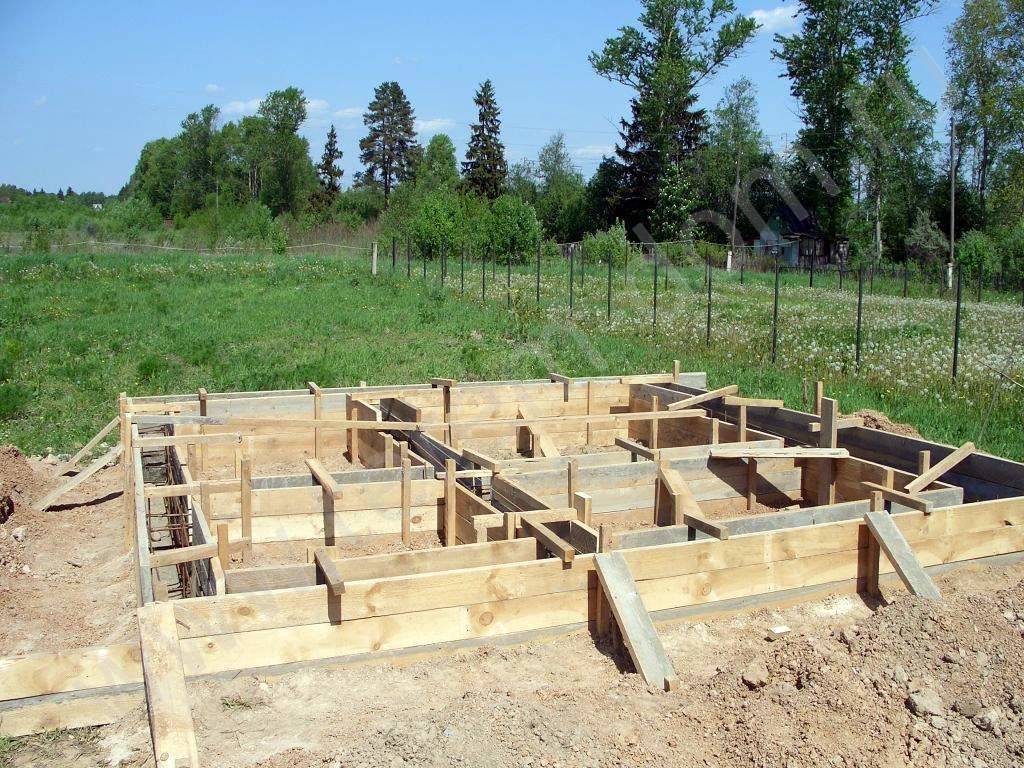

Опалубка

Чаще всего опалубку делают из досок. Она должна придать форму сырому бетону при заливке и застывании

Важно следить, чтобы в опалубке не было трещин и зазоров. Это повлечет утечку бетона

Армирование

Арматурный каркас связывается в соответствии с выбранной схемой. Продольные элементы выполняют из толстой рифленой арматуры. Поперечные – из гладкой.

Арматура вяжется проволокой с помощью крючка или пистолета. Сварка для крепления не применяется из-за опасности нарушения целостности каркаса в процессе эксплуатации. Все, что необходимо знать об армировании ленточного фундамента, найдете здесь.

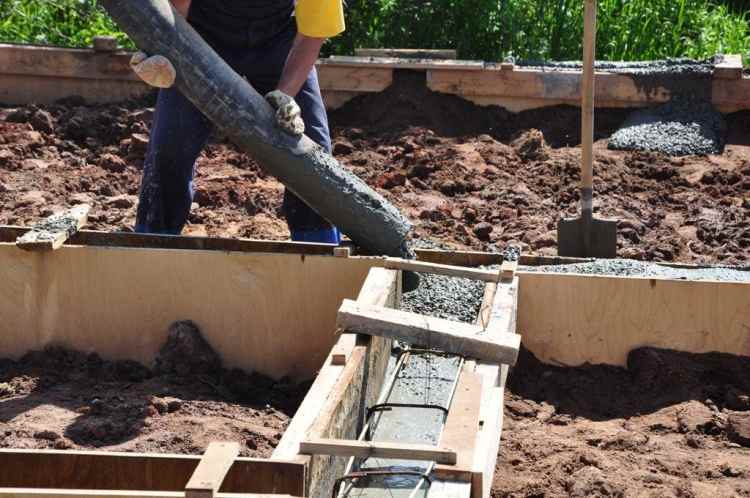

Заливать бетон нужно равномерно по всему периметру ленты, утрамбовывая его при помощи вибратора.

Завершающие этапы

Готовую ленту следует накрыть полиэтиленом и дать время для полного застывания. Это примерно 7 – 14 дней. Полную прочность бетон набирает в течение 28 дней. После этого на ленту укладывается слой гидроизоляции, который будет защищать стеновой материал от влаги, поднимающейся из почвы.

Полная замена или восстановление: от чего зависит выбор

Работы со старым фундаментом начинают с анализа его типа и оценки состояния. Существует три варианта конструкций, возводимых ранее для установки деревянных срубов.

Столбчатые. В основном выполнялись из красного кирпича, который не обладает стойкостью к воздействию влаги. Кладка быстро разрушается, водруженное на нее здание проседает и перекашивается. В таких случаях часто подгнивает нижний венец, который необходимо менять одновременно с восстановлением основания.

Столбчатые опоры невозможно восстановить, их приходится менять на сваи, либо подводить под дом ленточный фундамент.

Стулья (деревянные колоды). Такие типы оснований использовались во многих регионах. Колонны изготавливали из дуба: он прочен, но не вечен, поэтому со временем полностью прогнивает. Деревянные столбы подлежат замене.

Ленточные. На таком основании часто образуются трещины, разрушение углов, выкрашивания отдельных участков. После оценки состояния и контроля скорости расхождения трещин, фундамент можно усилить методом подливки цементного раствора.

Если процент разрушений большой, или трещины увеличиваются с большой скоростью, а здание перекосилось, ленточное основание также целесообразно полностью заменить.

Каково его устройство

Ленточный фундамент представляет собой продолжение несущих стен, погруженное в грунт. При строительстве сначала выкапывается траншея или котлован, на дно которых насыпается слой песчаной подушки. Затем устанавливается опалубка, собирается арматурный каркас и производится заливка бетона.

Это — схематическое и сокращенное описание технологии создания монолитной ленты, на практике количество этапов может быть увеличено.

Для создания сборных видов фундамента последовательность меняется — после слоя песчаной подушки устанавливается (или заливается) бетонная подошва, на поверхности которой строится лента из кирпича или блочных элементов.

Существуют комбинированные варианты основания, такие как свайно-ленточные. Они состоят из обычной ленты, к которой в качестве дополнительных опор присоединены сваи, доходящие до плотных слоев грунта.

Перераспределение нагрузок позволяет строить дома на проблемных грунтах, рыхлых или слабонесущих.

Его фото в разрезе:

Следующий этап: защита от влаги и изготовление каркаса

Качество решает все – об этом не стоит забывать. Старайтесь при строительстве дома не облегчать работу и не экономить за счет ухудшения качества. Помните, что обязательно ваши усилия окупятся. Обязательно нужно изготавливать каркас из арматуры – без него просто никуда. Для того чтобы сделать такой каркас, нужно установить на дне траншеи несколько кирпичей. Сверху производится установка сетки из арматуры

Обратите внимание на то, что сварку арматуры делать нежелательно, лучше связывать ее при помощи специальной проволоки

Весь этап изготовления клетки из арматуры необходимо делать вручную

Перед тем как сделать фундамент для дома самостоятельно, нужно обратить внимание еще на одну деталь – гидроизоляцию. Материал нужно укладывать поверх каркаса

Идеально подойдет обычный рубероид – он недорогой и зарекомендовал себя с хорошей стороны. Укладка рубероида производится внахлест, стыки соединяются при помощи скотча – таким образом у вас получится защитить от влаги фундамент.

Утепление фундамента под деревянный дом

Теперь, когда мы рассмотрели, какие бывают фундаменты для деревянного дома, поговорим об утеплении этой конструкции. Лучше всего делать это по истечении примерно месяца после заливки фундамента до начала последующих работ. Однако можно и в другое время, вплоть по завершении строительства. Главными целями утепления является улучшение тепло- и гидроизоляционных свойств.

В качестве материала для чаще всего используется пенопласт, минеральная вата и керамзит. Однако наибольшей популярностью все-таки пользуется пенопласт. Если строение будет иметь или имеет подвал или цокольный этаж, то материала потребуется больше, о чем следует позаботиться заранее.

Основными преимуществами пенопласта перед подобными материалами являются:

• доступная стоимость;
• достойный уровень прочности;
• незначительная теплопроводность;
• стойкость к воздействию влаги;
• легкость в транспортировке и обработке.

Размер плит пенопласта

Сегодня выпускаются плиты пенопласта, толщина которых составляет от 30 до 120 мм. Оптимальным размером плит пенопласта для территорий с умеренным типом климата является 50 мм. В подавляющем большинстве случаев эти плиты укладываются в два слоя.

Процесс утепления фундамента при помощи пенопласта можно условно разделить на два этапа: подготовительный и основной. Рассмотрим каждый из них.

Подготовительный этап

Первое, что необходимо сделать – убрать грунт по периметру дома на глубину промерзания почвы. После этого очищаем поверхность от остатков почвы и всего остального мусора и затем грунтуем ее. Сделать это можно праймером, купить который можно в любом строительном магазине.

Следующая работа – это гидроизоляция конструкции. В качестве гидроизоляционного материала может быть использована жидкая резина, которая просто перемешивается и посредством шпателя наносится на поверхность, или рулонные материалы.

После выполнения всех вышеперечисленных действий можно приступать к основному этапу утепления при помощи пенопласта.

Основной этап

Плиты пенопласта закрепляются очень просто:

1. На поверхность конструкции наносим клей. Делать это следует точками.
2. Ждем примерно минуту.
3. Хорошенько прижимает плиту к основанию.

Никакие дополнительные приспособления для закрепления использовать не нужно, так как помимо клея плиты пенопласта также будет держать грунт.

Надеемся, приведенная информация дала исчерпывающий ответ на вопрос: «Какие бывают типы и виды фундаментов под деревянный дом?» и помогла определиться с наиболее оптимальным вариантом в Вашем случае. Конечно же, сделать эту работу можно и самостоятельно. Однако никто не застрахован от непредвиденных ситуаций. При возникновении каких-либо трудностей обратитесь за помощью к специалисту.

Оптимальный вариант фундамента для строений из дерева

«Какой лучше сделать фундамент под деревянный дом?» Чтобы дать ответ на этот вопрос, необходимо подробно рассмотреть критерии, от которых зависит выбор конструкции того или иного типа. Итак:

1. Месторасположение. Не стоит заниматься строительством в местах с непрочной почвой. Также следует заблаговременно позаботиться о подключении коммуникаций.
2. Число этажей. Чем их больше, тем прочнее должна быть конструкция. В свою очередь, увеличение площади не требует этих изменений, так как в этом случае нагрузка на конструкцию остается точно такой же.
3. Особенности проекта. Предполагается ли им наличие, например, подвала или цокольного этажа.
4. Тип почвы. В настоящее время выделяются следующие типы почвы, определить которые может буквально каждый человек без обращения к специалисту:
   1. глинистая – практически не впитывает воду, в жаркую погоду покрывается коркой;
   2. суглинистая – быстро впитывает воду, просыхает только спустя пару-тройку суток;
   3. песчаная – молниеносно впитывает воду и также быстро просыхает;
   4. торфяная – просыхает очень долго; мало растительности;
   5. известковая – быстро впитывает воду; в жаркую погоду покрывается серым налетом.
5. Глубина залегания грунтовых вод. От этого напрямую зависит вероятность вспучивания почвы при замерзании и оттаивании воды.
6. Глубина промерзания грунта. Подошва конструкции должна располагаться строго ниже этого уровня.
7. Стоимость, время и объем сырья.
8. Внешний вид.

Вышеперечисленные моменты являются главными факторами, на основании которых определяется оптимальный тип фундамента для деревянного дома.

Виды ленточных фундаментов

Опираясь на типы фундамента выделяют сборные и монолитные основания. Перед заливкой нужно изучить характеристики и свойства каждого.

Монолитные

Основаны на непрерывности стен, находящихся под грунтом. Они прочны. Этот вид популярен для бань или садовых домиков. Основной недостаток – тяжелый вес.

Крыльцо для частного дома своими руками: идеи и примеры с фотоВ загородном доме крыльцо – неотделимая часть входа в здание. Кроме практического назначения, оно украшает:…

В основу монолитного положен каркас, сделанный из металлической арматуры. Его необходимо устанавливать в траншее и заливать бетоном. Он дает дополнительную:

• жесткость;
• устойчивость нагрузкам.

Средняя стоимость 1 м2 каркаса составляет 5100 рублей. Заливка объекта размером 10х10 обычно обходится в 400 тысяч рублей учитывая монтаж и рыночную цену материалов.

Сборные

В отличие от монолитной ленточной основы сборный фундамент состоит из комплекса блоков, созданного при помощи арматуры и бетонного раствора. Их применяют на площадке под строительство при помощи башенных кранов.

Особенность – короткие сроки сборки. Недостаток – отсутствие единства в конструкции и использование тяжелой техники. Устойчивость ниже монолитного на 30%. Его можно использовать при строительстве:

• гражданских;
• промышленных строений;
• частных жилых помещений.

Ленточно-щелевой

Существует еще ленточно-щелевой вид. По параметрам он похож на монолитный. Отличие в том, что он подходит для глинистых почв. Стоимость не высока. Это зависит от отсутствия опалубки и сокращения земляных работ. Используют вырытую траншею в виде щели. В нее заливают бетон. Эффективен при строительстве малоэтажных сооружений.

Совет!Использовать при заливке сырую землю, так как при сухой часть влаги поглощается почвой и качество фундамента ухудшается.

Бетон должен быть высокого качества.

Перекрестный

Существует еще один подвид – перекрестный. Фото ленточного фундамента наглядно показывает его устройство. Он состоит из установки стаканов под:

• колонные;
• опорные;
• промежуточные плиты.

Основу из столбов необходимо располагать рядом с точно такой же основой. Но это может вызывать проседание конструкции. Обычно такой фундамент необходим для сцепления решеток балок с построенной конструкцией. Это помогает распределить нагрузку. Используют при строительстве промышленных и жилых помещений. Основной недостаток – трудоемкость выполняемых работ.

По глубине закладки

По глубине закладки, выделяют:

• заглубленный вид;
• мелкозаглубленный вид.

Заглубленный используют ниже уровня земли. Мелкозаглубленный – при строительстве малоэтажных зданий.

Выбор зависит от:

• массы строения;
• цоколя;
• вида почвы;
• высот;
• присутствия грунтовых вод;
• промерзания почвы.

Заглубленный вид используют для высотных домов. Такие основы не бояться перепада высот. Нужно учитывать морозные силы пучения, они ниже нагрузки дома. Фундамент необходимо монтировать в виде буквы Т.

Беседка для дачи своими руками: виды, проекты и чертежи с фотоБеседки для дачи, сделанные своими руками, различаются конструкцией и используемыми материалами. Когда беседка – это…

Мелкозубчатый применяют при легких постройках (дерево, камень). Не следует использовать при наличии грунтовых вод. Этот вид славится дешевизной строительных материалов и короткими сроками монтажа. Особенность – небольшая поверхность стен. Морозные силы выпучивания не страшны подобной постройке.

Свайно-ростверковый

Свайно-ростверковый вид – это новая технология, которая помогает связывать балки под землей. При формировании конструкции не требуется:

• монтажа опалубки;
• демонтажа слоя земли.

Конструкция не подлежит деформации.

Укладка арматуры и заливка основания

Армирование проводится с помощью заранее собранных секций длиной 200 см, высотой 40-60 см и шириной от 20 см. Следует учитывать, что внешние элементы остова должны находиться минимум в 3 см от дна траншеи, стен опалубки и верхнего уровня заливки. Углы укрепляются внахлест, с помощью Г или П-образных хомутов. Соединение прутов осуществляется отожженной стальной проволокой.

Заливку следует проводить непрерывно, с максимальным интервалом между добавлениями раствора в 3-4 часа. Смесь заливается от углов и постоянно уплотняется вручную или электрическими вибраторами. По окончании заливки верх плиты тщательно выравнивается.

Как сделать Фундамент для дачного дома своими руками, какой выбрать? Виды и монтаж- Обзор +Видео

Подготовка к строительству

Для определения характеристик основания под будущее строение необходимо тщательно проанализировать состояние подстилающего грунта

Также важно знать глубину промерзания почвы и отметку залегания грунтовых вод. Оптимальным вариантом, конечно, будет строительство на однородном основании: это позволяет добиться равномерной усадки и избежать перекосов и крена строения

Именно грунт служит основой для выбора типа основания под домик. Грунт определяет характеристики фундамента – это правило равносильно для строительства объектов различной величины. Подстилающие грунты определяют несущие способности участка и обязательно учитываются при расчете основания.

Подготовка территории

В стандартном виде грунты должны соответствовать определенным требованиям:

1. Достаточная несущая способность.
2. Равномерная сжимаемость в пределах низких значений.
3. Отсутствие эффектов вспучивания.
4. Отсутствие оползневых явлений и проседания под давлением.
5. Высокие показатели безопасности.

Фундамент под садовый домик своими руками будет соответствовать установленным и необходимым параметрам, если Вы будете следовать определенным требованиям и правилам.

Типовый алгоритм строительства фундаментов

Фундаментальные основания обустраивается по несложной технологии. Главное условие – соблюдать последовательность работ при возведении популярных типов основ.

Столбчатые конструкции

Мероприятия проводятся поэтапно:

1. Участок очищается от мусора, снимается верхний слой грунта.
2. Проводится разметка габаритов сооружения и точек опор. Столбы располагают по углам.
3. Пробуриваются отверстия. На мягких грунтах работают садовым буром, для твердых почв арендуют автоматический.
4. Формируется гидроизоляция при помощи свернутого в трубу рубероида. Дно выемки устилают бетоном.
5. В получившуюся траншею уставляется труба из рубероида. Ее возвышают на 30-40 см.
6. Армируются опоры при помощи прутов 8-10 мм в диаметре.
7. Конструкция заливается бетоном.

Цементная масса застывает 2-3 недели.

Правила заливки основы в виде ленты

Построив опалубку и армирующий каркас, закрепите деревянные элементы лестницами. Дальнейшие работы требуют строгой последовательности:

• бетон заливается небольшими партиями, послойно;
• каждый пласт утрамбовывают, протыкают арматурным прутом для ликвидации пустот;
• контролируют ограничение, чтобы раствор не переливался за эластичный шнур;
• поверхность массы выравнивают гладкой доской;
• для равномерного распределения составы опалубку простукивают резиновой киянкой.

На ночь состав накрывается, а днем – поливается водой

Каркасную опалубку демонтируют через 14 дней

Строя фундамент своими руками дачного домика, следует принять во внимание конструктивные особенности, преимущества каждого вида, возможность его использования на определенном участке земли. Правильный фундамент, предназначенный под дачу, сформированный своими руками – гарантия надежности и долговечности постройки

vote

Article Rating

Преимущества и недостатки

Основание представляет собой сооружение в виде ленты, созданной по периметру будущего дома. При составлении проекта строения архитектором указывается расположение жилых комнат и хозяйственных помещений. Это необходимо для распределения нагрузки постройки на грунт.

Достоинства

Фундамент данного типа имеет ряд преимуществ:

1. Бюджетность — для заливки требуется относительно небольшое количество строительных материалов. Помимо цементной смеси, необходимы доски для возведения опалубки и арматура.
2. Простота — не требуется привлечение сложной техники. Сначала роется траншея, затем в ней фиксируется опалубка и заливается раствор.
3. Устойчивость к большим нагрузкам, долговечность. Благодаря обустройству монолитного основания можно возводить здание в несколько этажей. При этом деформация исключена даже на нестабильных грунтах.
4. Оперативность — масштаб работ относительно небольшой, большую часть времени занимают подготовительные работы.
5. Многофункциональность — если соорудить заглубленное основание, то возможно обустроить функциональное подвальное помещение.

Недостатки

У основания ленточного типа имеются следующие недостатки:

1. Обязательно требуется проведение исследований нестабильной почвы. Если этого не сделать, в будущем возможно проседание строения. Изучение поведения грунта в период промерзания — процесс длительный и дорогостоящий.
2. Проводятся точные расчеты использования строительных материалов, как для заливки фундамента, так и для частного дома. Возведение здания в несколько этажей на участке, где недостаточно изучены свойства почвы, приведет к перекосу одной или нескольких стен дома.
3. Для возведения здания подбираются проекты домов с самой простой архитектурой, что не всегда приемлемо для жильцов.
4. Для заливки основания требуется проведение земельных работ (копка траншеи).
5. Предполагается реализация гидро- и теплоизоляционных мероприятий.

Какие данные потребуются для расчета?

Для получения этого значения нужно предварительно рассчитать многие показатели основания. Для этого сразу определяют:

• высоту,
• материал цоколя,
• наличие или отсутствие подвала,
• его площадь.

Также составляют список материалов для гидроизоляции, теплоизоляции, внутренней и наружной отделки и так далее. По всем материалам нужно найти их удельный вес. Эти данные потребуются для определения нагрузки на фундамент.

Нагрузки на основание

Этот показатель состоит из массы материалов, полезной и снеговой нагрузки.

Для расчетов суммируют массу всех используемых материалов для строительства:

• несущих и внутренних стен,
• перекрытий,
• материалов пола,
• потолков,
• стропил,
• кровли,
• внутренних элементов здания,
• изоляции,
• отделки,
• фундамента и цоколя (на этом этапе цифры ориентировочные),
• крепежа.

Данные по массе тех или иных материалов легко найти в соответствующих таблицах. В среднем, показатели такие:

• деревянные перекрытия – 100-150 кг/см2;
• плиты ПК – 500 кг/см2;
• каркасные стены – 300 кг/см2;
• стены из бруса, бревна – 600 кг/см2;
• стены из газобетона – 600 кг/см2;
• из пустотелого красного кирпича – 1400 кг/см2;
• из полнотелого кирпича – 1800 кг/см2.

Расчет общей массы производится путем умножения удельного веса на занимаемую материалом площадь, или объем, что используется чаще.

После этого рассчитывается полезная нагрузка

Чтобы найти снеговую нагрузку, пользуются готовыми данными по регионам, которые несложно найти в сети. Но так как угол наклона кровель в домах разный, нужно использовать коэффициенты 1 или 0.

Первый берется для крыш с углом наклона до 25 градусов, в этом случае данные из таблицы снеговой нагрузки берутся без изменений. Второй коэффициент используется при угле наклона кровли более 60 градусов, снеговую нагрузку можно не учитывать. При угле от 25 до 60 выбирают значение от 0 до 1.

Для полного расчета общая площадь кровли умножается на показатели средней снеговой нагрузки и выбранный коэффициент.

Несущая способность или сопротивление грунта

Это еще один параметр, определяющий ширину ленты. Он зависит от типа грунта и уровня грунтовых вод. Дорогостоящее геодезическое исследование проводить не обязательно, достаточно взять пробы грунта с помощью бурения или отрывка шурфов.

Для исследования берут несколько точек участка, отведенного под застройку. Первый шурф делают в самой нижней точке. Чем больше шурфов, тем точнее будет анализ. Он же позволяет выявить высоту грунтовых вод.

Данные находятся в таблице ниже:

Грунт	НС, кг/см2
Глина	6,0
Галька+глина	4,5
Гравий	4,0
Песчаный крупнозернистый	6,0
Песчаный среднезернистый	5,0
Песчаный мелкозернистый	4,0
Суглинок, супесь	3,5

Грунты с несущей способностью менее 3,5 не подходят для строительства ЛФ. К таким почвам относят песчаный пылеватый, просадочный насыпной уплотненный и неуплотненный грунт. Если на участке – такие почвы, обустройство ленточного фундамента не рекомендуется, строят плитный, свайный или свайно-ленточный.
