Как самостоятельно отремонтировать утюг

Терморегулятор

Регулятор температуры подошвы – важнейший узел утюга и один из наиболее подверженных поломкам; представляет он собой механическое триггерное устройство, приводимое в действие биметаллической пластиной. Никаких «магнитиков, как в регуляторе холодильника» в терморегуляторе утюга нет. Как и в терморегуляторе холодильника, там тоже механический триггер, только иной конструкции. Принцип его действия прост:

  1. Деталь с подвижным контактом поджата к неподвижному перекидной пружиной. Контакты замкнуты, ТЭН греется. Степень сжатия пружины регулируется ручкой установки температуры.
  2. С другой стороны подвижный контакт связан диэлектрическим штоком-толкателем с биметаллической пластиной.
  3. Биметаллическая пластина, изгибаясь от нагрева, давит через шток на подвижный контакт, пока не пересилит пружину.
  4. Пружина перебрасывается и размыкает контакты.
  5. ТЭН выключается, подошва утюга с биметаллической пластиной остывают.
  6. Биметаллическая пластина выпрямляется. Когда ее давление достаточно ослабнет, пружина перебрасывается обратно и возвращает регулятор в исходное состояние.

ТЭН снова нагревается, цикл повторяется.В старых утюгах и части новых терморегулятор собран по схеме со свободным коромыслом (поз. 1 на рис.):

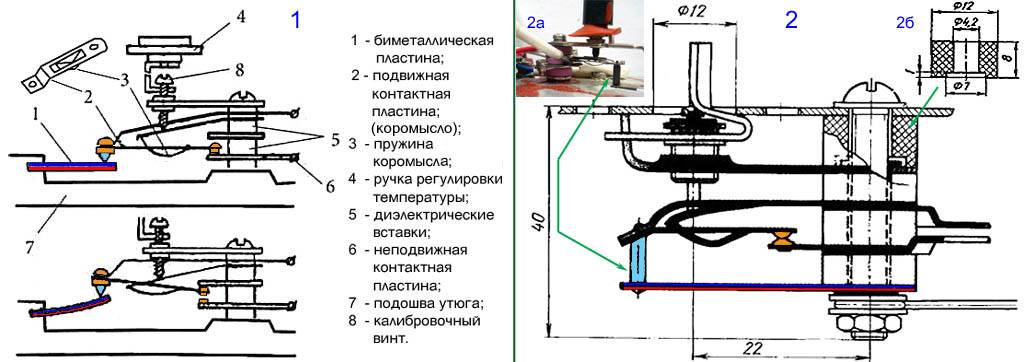

Схемы устройства терморегуляторов утюгов

Ее недостатки – 2 пары контактов, подверженных пригоранию, и большой гистерезис, т.е. разница температур срабатывания и возврата регулятора. Поэтому в регуляторах со свободным коромыслом всегда есть юстировочный винт под ручкой, который покручивают, если утюг греет слишком сильно (закрутить на 1-2 оборота) или слабо (выкрутить на столько же). Для доступа к калибровочному винту нужно снять ручку регулировки температуры. Она сидит на оси на трении, но удерживается в корпусе лапками с упорами, см. рис. справа. Чтобы снять ручку, ее нужно повернуть на минимум до упора (за первую точку) и потянуть вверх.

Ручка регулировки температуры утюга

Большинство современных утюгов снабжаются унифицированным терморегулятором с двойным подпружиниванием, поз. 2: он срабатывает очень четко и почти никогда не требует подрегулировки в процессе эксплуатации. Слабые его места, во-первых, как и в пред. случае, контакты, см. ниже. Во-вторых – керамический шток (обозначен голубым), который иногда трескается. Длина штока – 8 мм, и новый можно сделать из резистора МЛТ-0,5 Вт, поз. 2а. Выводы резистора обкусывают до длины 1,5-2 мм, краску смывают дихлорэтаном или ПАВ-смывкой, проводящий слой счищают наждачкой. Если сопротивление резистора более 620-680 кОм, его кое-кто ставит вместо штока как есть, краска обгорает без дыма и вони. Однако тогда подошва утюга может неприятно «щипаться» электричеством. И что гораздо хуже, сопротивление резистора с незащищенным проводящим слоем может уменьшиться в несколько раз, а ток утечки через него возрасти до опасного значения.

Как чистить контакты

Чистить подгоревшие контакты регулятора температуры утюга наждачкой, как советуют во многих источниках, не надо: они работают под большим током и после чистки шкуркой быстро опять пригорают. В регуляторах современных утюгов контакты тонкостенные штампованные, и в таком случае прогорают до дыр. Чтобы почистить контакты, нужно пилочку для ногтей обернуть вдоль смоченной спиртом замшей, просунуть между контактами и потереть, пока замша не перестанет сильно пачкаться нагаром. Альтернатива – вырезать из чернильного ластика тонкий клинышек и чистить контакты им. Затем – таким же клинышком из карандашного ластика. Напоследок – обернуть пилочку для ногтей смоченной спиртом ветошью вместо замши и снять ею налипшие частички ластика с контактов.

Как разобрать утюг без комментариев, в фото

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как почистить утюг
Как
можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Как выбрать оверлок для дома
Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос – Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Как правильно утюжить
Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Как заточить ножницы дома
Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Как выбрать ножницы зигзиг
Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Устройство швейной машины Typical
Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

Утюг включается, но не греет

Если утюг включается (горит индикатор), но не нагревается, значит, ток на прибор подаётся. Причиной поломки может быть сгоревший ТЭН или терморегулятор. Чтобы определить неисправность, нужно исследовать оба элемента.

Проверяем исправность ТЭНа

Как правило, к выводам нагревательного элемента подключаются индикаторы нагрева. Поэтому если лампочка продолжает гореть, а подошва остаётся холодной, причиной неисправности может быть перегоревший ТЭН. Элемент обычно наглухо вмонтирован в подошву и не подлежит замене.

Для проверки нагревателя необходимо проверить его контакты мультиметром. Если сопротивление будет отсутствовать, можно сделать вывод о неисправность детали.

Проверяем исправность терморегулятора

Если утюг не нагревается, а лампочка горит, проблема может крыться в неисправном терморегуляторе. Чтобы добраться до этого узла, прибор необходимо разобрать полностью.

Сняв корпус, необходимо визуально оценить состояние контактов и соединений на предмет обрывов и окисления. Если видны внешние повреждения, необходимо их зачистить мелкозернистой наждачной бумагой. Если нет – определить работоспособность детали, замерив сопротивление, или проверив напряжение отвёрткой с индикатором, последовательно прижимая её к контактам

Поскольку для проверки отвёрткой утюг должен включаться в сеть, при замерах необходимо проявлять крайнюю осторожность.

Как правило, в моделях известных производителей термопредохранитель встраивается в разрыв контактов ТЭНа с одной стороны, а терморегулятор – в разрыв с другой. Например, если не включается утюг Philips, может быть неисправен один из перечисленных элементов. Сопротивление между контактами ТЭНа при этом будет отсутствовать. Соответственно, для обнаружения истинной причины неисправности необходимо прозвонить каждый участок, начав с предохранителя (вероятность, обнаружить сгоревший терморегулятор при исправном защитном элементе крайне низка).

Что представляет собой отпариватель для одежды

Прежде чем ремонтировать любой прибор, необходимо изучить его устройство и принцип действия, иначе придется вызывать мастера или везти изделие в сервисный центр. Что же такое отпариватель?

Составные части современного отпаривателя для одежды

Отпариватель (далее также – стимер, от английского слова steam, что в переводе означает «пар») предназначен для обработки тканей паром. Данный способ разглаживания имеет много преимуществ перед применением парового утюга. Стимер позволяет обрабатывать такие участки одежды, которые сложно или невозможно распрямить простым утюгом. В первую очередь это относится к мелким складкам в районе пуговиц, на рукавах, возле швов

При отпаривании не оказывается механического воздействия на ткань, что особенно важно для деликатных материалов

Отпариватель намного эффективнее разглаживает ткани, чем любой утюг

Отпариватели для одежды имеют и другие преимущества:

  • при обработке паром, имеющим температуру около +100 ℃, одежда дезинфицируется;
  • эффективно разглаживаются любые ткани, убираются заломы и мелкие складки в самых труднодоступных местах;
  • удаляются некоторые виды пятен;
  • волокна под воздействием пара не деформируются;
  • во время паровой обработки ликвидируются посторонние запахи духов, табака, пота и другие;
  • не повреждается одежда с элементами вышивки, а также украшенная бисером и другими декоративными элементами;
  • хорошо разглаживаются кружевные изделия, вещи сложного покроя;
  • для того чтобы гладить одежду, не требуется гладильная доска;
  • стимер готов к работе уже через 40 секунд после включения.

Типичные неисправности и способы их ликвидации

Среди утюгов Тефаль распространены нижеследующие поломки.

Западание или отказ работы кнопки подачи пара

В утюгах Тефаль активация подачи пара происходит не по команде кнопки. Эта пластиковая часть давит на полую трубку, которая передает усилие на соответствующий контакт. Деталь часто раскалывается со временем. Клеить бесполезно – трубка имеет тонкие стенки, и не будет обладать достаточной прочностью. Для ремонта понадобится термоусадочный шланг, его можно приобрести в магазине радиоэлектроники. Шланг надевается на пластиковую трубку и подогревается, например, зажигалкой. После ремонта деталь устанавливается на свое штатное место.

Отказ силового кабеля

Самая частая проблема утюгов заключается в повреждениях шнура питания. Необходимо проверить состояние предохранителей (один из них может находиться в вилке), отсутствие нагара на контактах, отсутствие перетертостей, заломов и других механических повреждений. Особенно тщательно исследуется область вхождения кабеля в вилку и корпус утюга. При обнаружении повреждений кабель нужно заменить. Внимательному осмотру подвергается и контактная гребенка, расположенная в задней части, под крышкой корпуса.

Окисления

Вся конструкция утюга тщательно осматривается. Зоны, где присутствует известковый налет или окисления, прочищаются. Для этого может применяться мелкая шкурка, щеточка, легкие кислотные моющие средства, этиловый спирт. Процедура чистки обязательна – в большинстве моделей вода и пар напрямую попадают на токоведущие элементы схемы.

Забитые отверстия выхода пара

Почистить подошву можно несколькими способами. Один из них заключается в применении ватных палочек, смоченных в уксусе. Их как можно глубже задвигают в сопла и проворачивают. Доступность других способов зависит от материала подошвы:

  • Металлическая – чистится с помощью соли. Достаточно прогладить при максимальном нагреве усыпанную мелкой солью хлопковую ткань.
  • Керамику и металл можно почистить слабым раствором лимонной кислоты. Для этого берется большая сковорода, в которую заливают раствор (примерно на сантиметр) и кладут 3 монетки. Утюг устанавливается подошвой на эти монетки, но так чтобы не были закрыты его сопла. После этого раствор доводится до кипения и остужается естественным способом. Процедуру повторяют 3-4 раза.

Перед чисткой забитые сопла нужно проткнуть зубочисткой или иглой. Утюги с тефлоновым покрытием лучше отдать в специализированную мастерскую. В зависимости от характеристик поверхности и срока использования, домашние методы могут привести к отслоению или другим нарушениям гладкости подошвы.

Если принято решение использовать лимонную кислоту, контактные зоны следует защитить. Обмотать места крепления проводов ТЭНа утюга изолентой или закрыть термоусадкой, к примеру.

Плохо работает терморегулятор

Чистка терморегулятора утюга производится достаточно просто. Узел разбирают и удаляют нагар с контактов. Подойдет полоска замши, которую смачивают спиртом или лимонной кислотой, протягивают между контактами (на схеме – зона 2) и водят до тех пор, пока не уменьшится количество грязи. Применять шкурки и абразивы не рекомендуется – поверхность становится шершавой, броски тока сильнее, в результате чего прогар наступает еще быстрее.

В терморегуляторе утюга может выйти из строя биметаллическая пластина, задача которой состоит в прерывании электрической цепи. Элемент не ремонтируется, только заменяется. Другая проблема – ломающийся шток. Он изготовлен из керамики, деталь при желании можно изготовить из подручного материала, например, резистора. Но в большинстве случаев проще поменять терморегулятор утюга целиком.

Перечисленные ремонтные действия можно провести своими руками при наличии даже небольшого опыта работы с электротехникой. Более сложные операции, например, устранение проблем с датчиком положения утюга или электронными элементами, лучше поручить специалистам.

Проблемы с терморегулятором

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки.

Проверка исправности электрического шнура с помощью мультимера

Если у вас в доме есть мультимер, тогда проверить работоспособность утюга можно с его помощью. Проверять шнур, нужно не подключая к электрической сети. Если утюг исправен, тогда его сопротивление будет составлять около 30 Ом. Если при проведении измерения вы пошевелите шнур, а его сопротивление будет колебаться, тогда это может свидетельствовать о неисправности шнура.

Если шнур утюга перетерся в том месте, где размещена сетевая вилка, тогда вам необходимо просто заменить вилку устройства. Как это сделать мы вам уже писали. Если сетевой шнур перетерся в месте подключения к утюгу, тогда устройство придется разобрать. После того как вы снимите крышку вы увидите контакты сетевого шнура.

На сегодняшний день нет определенной маркировки проводов для утюгов. Именно поэтому сейчас мы рассмотрим маркировку сетевого шнура для утюгов:

  • Желто-зеленый проводник – это заземление.
  • Коричневый – это фаза.
  • Синий провод – это ноль.

Ремонт электрического утюга предполагает в себе замену сетевого шнура

Когда будете проводить ремонт утюга, обязательно соблюдайте осторожность. Когда выполняете ремонт вытяжки, вам также необходимо проверить работоспособность электрического шнура

Как правильно разобрать

Чтобы разобрать утюг, потребуются:

  • острый нож;
  • набор отверток;
  • плоскогубцы.

В зависимости от характера неисправности могут потребоваться мультиметр, наждачная бумага, изоляционный материал и паяльник с припоем и флюсом. Начинать разбор рекомендуют с видимых креплений. На первом этапе нужно раскрутить каждый шуруп, попадающий в поле зрения. После этого следует снять крышку с тыльной стороны.

Затем нужно потянуть вверх основную часть устройства, которая крепится на пластиковые защелки. Последние поддеваются ножом

На этом этапе важно соблюдать осторожность, так как из-за чрезмерных усилий защелки сломаются. Если на внешней стороне корпуса присутствуют винты, данные элементы также нужно раскрутить

Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

Фото 1

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Фото 2

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

Фото 3

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Фото 4

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

Фото 5

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара —  они обведены кружками.

Фото 6

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Фото 7

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего  — тут и начинается головоломка…

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.

Фото 10

А вот если снять крышечку заливного отверстия…,

Фото 11

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Фото 12

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Фото 13

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Фото 14

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Фото 15

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

 Фото 20

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Фото 21

Фото 22

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов  данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Фото 23

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Иллюстрация

Порядок действий

Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается

Отверните крепежный шуруп и снимите пластиковую крышку

Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур

Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки

Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону

Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга

Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия

Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой

Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке

Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части

Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Приступаем к ремонту

Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, пассатижи:

  1. Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.

После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.

Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.

Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить наждачкой нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.

Осмотр контактов терморегулятора

2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.

Диагностика нагревательного элемента

Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.

3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.

4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.

Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета

Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.

5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.

Возможно, Вас также заинтересует статья, ремонт блендера своими руками.

О том, что делать, если не греет микроволновка, читайте здесь.

А в этой статье Вы можете узнать, как выбрать гладильную доску.

Основные причины неисправностей и ремонт

Шнур

Симптомы неисправности электропровода:

  • Утюг не включается, не подает никаких признаков работы;
  • Работает с перебоями, после нагрева быстро теряет температуру.

Решением проблемы будет замена электропровода на новый.

Терморегулятор

При неисправности терморегулятора утюг:

  • Перегревается, независимо от выбранного режима;
  • Не нагревается, даже после замены питающего провода;
  • Не реагирует на выбор режима, работает всегда с одной температурой.

Необходимо разобрать утюг и осмотреть терморегулятор. На корпусе не должно быть никаких обгорелых мест, ржавчины и иных внешних дефектов.

Далее нужно проверить его работу тестером. Регулятор должен пропускать сигнал только в закрытом состоянии.

Соединительная пластина должна свободно перемещаться при нажатии. Если пластина застряла в одном из положений, необходима ее замена.

Предохранитель

Неисправность предохранителя легко перепутать с проблемами в регуляторе или питающем кабеле. Диагностировать проблему можно только разобрав утюг и проверив предохранитель на проводимость при помощи тестера.

Для этого нужно расположить иголки тестера на двух противоположных концах предохранителя. Если сигнал не проходит, значит, предохранитель требует замены. При покупке нового, лучше взять старый предохранитель с собой, или переписать данные, нанесенные на корпус предохранителя.

ТЭН

Неисправность ТЭНа встречается редко, ведь он представляет собой простую металлическую пластину, для корректной работы которой необходимо только напряжение. Для профилактики можно почистить соединительные контакты.

Если одна часть ТЭНа нагревается, а другая остается холодной, то видимо вследствие падения или удара металл раскололся и необходима замена. Но в отличие от остальных частей, замена ТЭНа обойдется примерно столько же, сколько и покупка нового утюга, так что ремонт может быть попросту нерентабельным.

Подача пара и воды

Признаки проблем в гидросистеме:

  • Утюг пропускает воду, пар идет без нажатия на кнопку
  • Не работает подача пара, на одежде остаются мокрые следы
  • Не работает подача воды из распылителя

Если из утюга вытекает вода или идет пар во время работы, значит, система подачи воды негерметична. Нужно разобрать утюг и искать течь. Возможно, соскочило одно из соединений или треснул резервуар.

Если при нажатии на кнопку не происходит вообще ничего, значит, неисправны кнопки или забиты форсунки. Сначала стоит заняться чисткой форсунок, и если проблема не уйдет, менять кнопки.

Рекомендации и профилактика

Чтобы не допустить неисправности утюга, лучше всего заранее позаботиться о бережном уходе.

  1. Подготовьте чистую гладильную доску и проверьте, нет ли на подошве утюга прилипшей пыли, шерсти, ворсинок и прочего мусора. При нагревании это может повлиять и на работу утюга, и испортить вещь, которую вы гладите.
  2. Шерстяные вещи, шелковые ткани, органзу лучше гладить через специальную ткань. В случае с шерстью часть ворсинок может остаться на подошве утюга, а деликатные ткани легко повреждаются, на них могут остаться пятна, подпалины.
  3. Регулируйте температурный режим в соответствии с материалом ткани.
  4. Изделия из искусственного меха, замши, кожи не рекомендуется гладить с помощью пара. Паровое воздействие негативно влияет на волокна (они могут расплавиться, остаться на основании утюга).
  5. Матовые ткани желательно гладить с изнанки, чтобы на них после глажки не появился ненужный блеск.
  6. Храните утюжок в месте, не доступном для детей и домашних животных. Так, собака запросто может растрепать провод, в результате чего утюг перестанет функционировать.

Чистка утюга

Механическим и химическими методами (Туалетный утенок)) удалось практически полностью удалить накипь. В процессе была выявлена одна любопытная деталь – сеточка, которая якобы должна служить делу фильтрования и задержки накипи, не давая ей выходить из паровых отверстий в подошве утюга на одежду. На самом деле эту сетку смело можно отнести к одному из методов запрограммированного старения вещей. Не будь ее, накипь не скапливалась бы в камере и легче бы из нее выходила, а так результат на лицо и потенциальный потребитель бодро идет в магазин бытовой техники за новым утюгом.

Чтобы починить утюг своими руками, нужно знать, как сделан этот прибор. Рассматривая устройство утюга, можно сказать, что конструктивно он похож на такие приборы, как чайник или нагреватель. Отличия заключаются лишь в предназначении аппаратов и наличии дополнительных узлов.

В утюге, независимо от страны и фирмы производителя, имеются четыре основных узла:

  • нагреватель;
  • вилка со шнуром;
  • термопредохранитель;
  • регулятор температуры.

Чтобы утюжок начал работать, следует на трубчатый нагревательный элемент, расположенный в подошве прибора, подать напряжение. В современных моделях, таких как «Ровента», применяются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагревания, то подошва прибора раскалится настолько, что будет пригодна разве для жарки яичницы, а никак не для глажки белья.

С целью предотвратить чрезмерное нагревание в цепь аппаратов встраивается регулирующее устройство. От терморегулятора утюга зависит тепловой режим, который выбирается с учетом вида тканей: некоторые материалы можно гладить при температуре 100 С, другим необходимы показатели в 200 С. В большинстве моделей, к которым относятся и утюги «Браун», регулировочное колесо располагается в верхней части корпуса под ручкой.

Немаловажным узлом для обеспечения безопасности является предохранитель. При достижении прибором экстремальных температур, возникших в результате неисправности, термопредохранитель разомкнет контакты, а утюг выключится.

Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.

Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.

Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.

Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
