Автоматические стабилизаторы напряжения Ресанта для дома

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

1. Перед монтажом всегда отключайте питание сети в электрическом щите.
2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

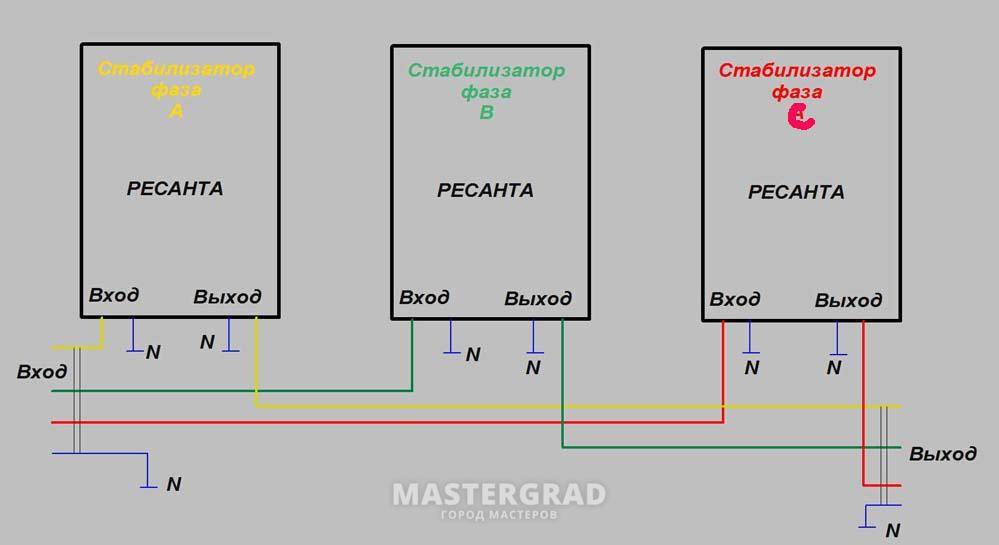

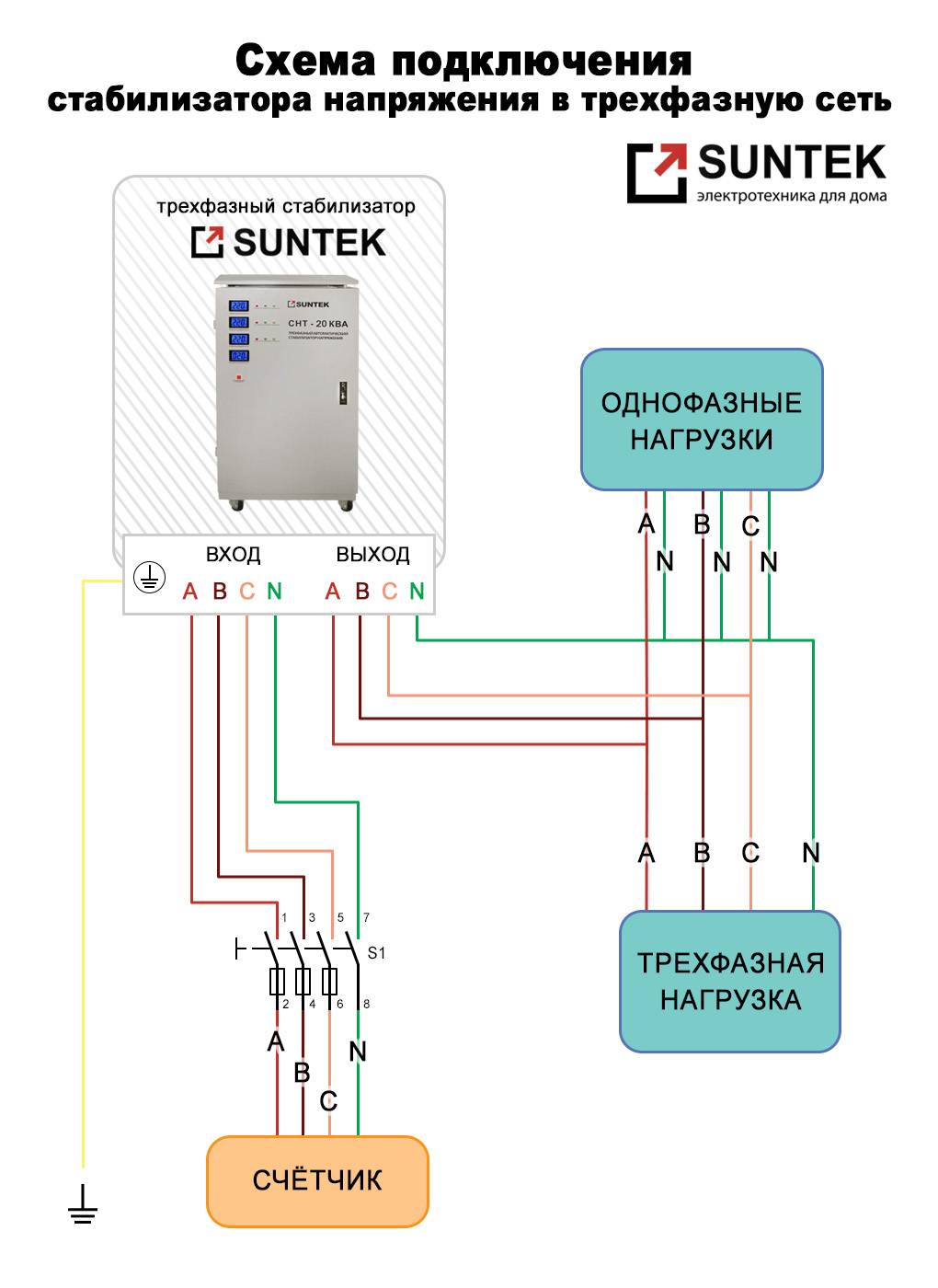

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

• После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
• Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
• Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Ошибки подключения

1

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы

Обращайте на это внимание, прежде чем нести его обратно в магазин

Источники — https://cable.ru, Кабель.РФ

Наши услуги

Мы оказываем полный спектр услуг, необходимых для качественной работы дизельных электростанций (генераторов).Предварительный анализ. Проведение данного анализа позволит подобрать оптимальную модель дизельгенератора, место размещения на объекте, определить перечень допоборудования и монтажных работ. После обследования мы согласовываем с клиентом объем и порядок работ, подробную смету.Проектирование. Если Вы решили купить дизельгенератор для загородного коттеджа, то данная услуга может Вам и не понадобиться, однако без нее не обойтись при установке оборудования на промышленных объектах. Наши опытные специалисты составят проектную документацию в соответствии с нормами и стандартами РФ.Строительно-монтажные и пусконаладочные работы. При необходимости сотрудники выполнят весь комплекс работ как внутри помещения, так и снаружи при учете существующих стандартов и проектов. После проверки и подключения дизельной электростанции проводятся испытания и составляется необходимая документация, которая передается заказчику.

Техническое обслуживание генераторов.

Заключив договор на оказание данного вида услуг, Вы можете рассчитывать на ТО и модернизацию дизельгенераторов в соответствии с регламентом производителя и с использованием оригинальных расходных материалов. В зависимости от оборудования составляется индивидуальный график и перечень работ по техобслуживанию.Ремонт дизельных и бензиновых электростанций. Мы осуществляем гарантийный, срочный, плановый, капитальный ремонт бензиновых и дизельных генераторов всех представленных у нас брендов, проводя работы в кратчайшие сроки и с минимальными затратами для клиента.

Преимущества

Широкий ассортимент.

У нас Вы можете купить дизельные электростанции надежных производителей, при этом каждый клиент может подобрать идеальный вариант.Полный комплекс услуг. Для экономии Ваших средств и времени мы предлагаем целый набор услуг: начиная с предварительного анализа объекта и заканчивая ремонтом электростанций.Наличие собственной сервисной службы. Специалисты выполняют все виды ремонта оборудования и проводят сервисное обслуживание техники в соответствии с принятыми стандартами и рекомендациями производителей дизельных генераторов.Собственный склад запчастей. Мы работаем только с оригинальными деталями, поэтому гарантируем качественную работу электростанций и после ремонта.Ремонтная база в Москве. Ее наличие позволяет проводить ремонт дизельгенераторов, электростанций и ИБП в кратчайшие сроки.Скидки постоянным клиентам. Мы предлагаем оптимальные варианты сотрудничества, поэтому у наших покупателей есть возможность приобретать дизельные генераторы по ценам, выгодно отличающимся от рыночных.Купить дизельную электростанцию и получить подробную информацию об ассортименте и ценах на дизельные электростанции (генераторы) и ИБП можно, позвонив по телефону 8 (495) 921-10-44.

На что обратить внимание при выборе места установки

Размеры стабилизатора зависят от его выходной мощности. Использование небольших мобильных устройств вполне возможно непосредственно возле действующей электронной аппаратуры, прямо на столе. Для конструкций с большими размерами требуется стационарная установка в специально отведенных местах – на полу, на стенах или в оборудованных нишах.

Следует учитывать нагрев работающего трансформатора, в связи с чем требуется отведение тепла. Поэтому стабилизатор должен располагаться таким образом, чтобы с помощью вентиляционных отверстий обеспечивался максимальный воздухообмен внутри корпуса.

Рабочие характеристики стабилизатора могут снизиться под действием пыли, влажного воздуха, расположенных рядом горючих и легковоспламеняющихся жидкостей, а также повышенной температуры. Следует избегать вредных факторов и не устанавливать стабилизаторы в сырых подвалах, гаражах, неотапливаемых чердачных помещениях. Наиболее оптимальным вариантом расположения стабилизатора является место рядом с вводным распределительным щитком.

Добро пожаловать в блог сисадмина-паяльщика

Из этой толщины вычтем изоляцию 0,1 мм, и у нас остается 1,1 мм.

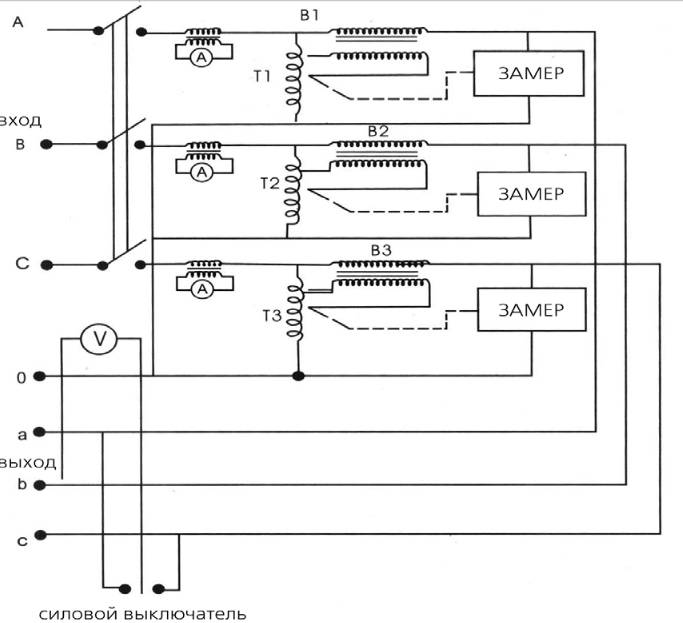

Итак, как я уже говорил в предыдущей статье про трехфазные стабилизаторы, трехфазный стабилизатор — это три однофазных.

В конечном итоге каждый домашний электроприбор работает в течение долгого времени и очень редко требует ремонта. Электронная плата Что же заставляет двигаться двигатель автотрансформатора? Даташит документацию на транзисторы можно скачать в конце статьи.

Эти конденсаторы не характеризуются высоким качеством. Сам сервопривод состоит из двигателя, на котором располагается электрический контакт щетка.

Ремонт электромеханического стабилизатора АСН-10000/1-ЭМ

Сильное загрязнение контактирующих витков автотрансформатора Таким образом, ускорение загрязнения набирает лавинообразный характер, что приводит к быстрому износу контактов автотрансформатора и выгоранию контактной щетки, после чего стабилизатор перестанет выдавать напряжение. Сердцем аппарата является повышающий автотрансформатор.

Так, появляется вероятность выхода из строя выходного каскада управления двигателем. В его конструкции присутствует сервопривод, который и осуществляет запуск и отключение обмоток в устройстве. С чего вдруг ему снесло голову…….

Ремонт стабилизаторов Ресанта может выполняться как в домашних условиях, так и в специализированной мастерской. Попытаться произвести ремонт поврежденного. Кроме этих транзисторов от перегрева выгорают резисторы R45 и R46, включенные в их коллекторную цепь. В электросетях, где отмечаются частые скачки напряжения, электродвигатель может сломаться уже через год после начала использования оборудования. Что такое контрольная цепь, её отличие от аварийной и тепловой цепей, и почему ремонт любой серьезной автоматики надо начинать с проверки контрольной цепи — подробно расписано , очень рекомендую, если дочитали до этого места Второе — отсутствие вентилятора охлаждения, в данном случае охлаждение естественное.

Осуществляем данную манипуляции для обоих контактов — верхнего и нижнего. Нужно осуществить подачу на выходы двигателя тока мощностью в 5 В. Это происходит за счет размыкания контактов реле KL см. Стабилизатор напряжения. Ресанта, отзыв пользователя.

Источник

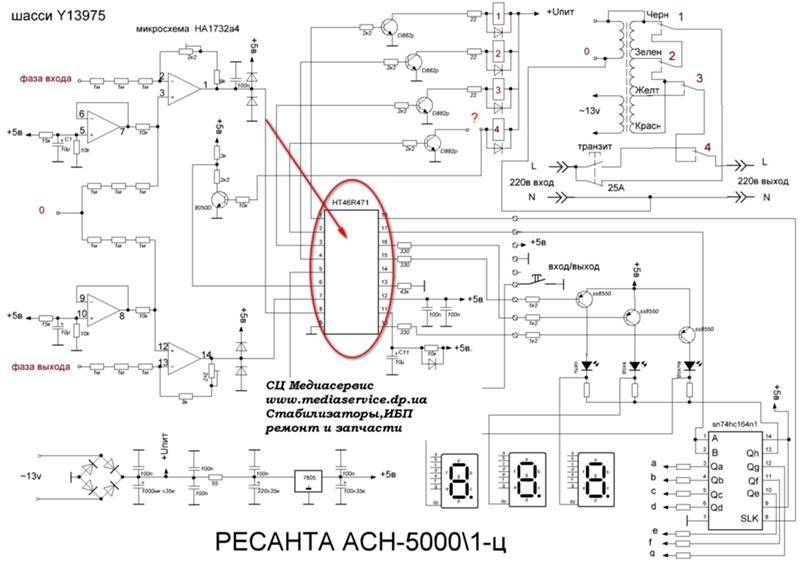

Ремонт платы управления

Диагностика и ремонт управляющей платы требуют хотя бы минимальных знаний в электронике. Нужно убедиться, что на все узлы схемы поступает питание. Проверить напряжение на коллекторах выходных транзисторов и на операционном усилителе. Микросхема ha17324a в стабилизаторе напряжения встречается наиболее часто. Она и есть вышеописанный ОУ, на котором следует проверить питание. Затем плата исследуется на наличие вздутых или потёкших конденсаторов (электролитов), пробитых диодов, резисторов в обрыве, сгоревших предохранителей и банально отвалившихся деталей. Особо тщательно осматриваются места пайки компонентов, ведь там возможны трещины. Крупные детали нужно пошевелить рукой, чтобы убедиться, что они надёжно впаяны в плату. Данные проблемы являются наиболее распространённой причиной поломки любого электронного устройства, их нужно искать в первую очередь.

Микросхема HA17324A

Дополнительная информация. Для точной проверки транзистора его следует выпаять из платы. В противном случае возможен некорректный результат.

Для человека, владеющего знаниями и опытом по ремонту электрики и электроники, наладка стабилизатора напряжения не составит особой сложности. Такая работа в большинстве случаев считается оправданной. Покупка нового устройства обойдётся в разы дороже, чем приобретение деталей для его ремонта.

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени. Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Похожие публикации

Добрый вечер. В электронике только недавно. Нашел схему блока питания 0-24 В со стабилизацией, собрал. Подключил ко вторичной обмотке трансформатора 24 В и заметил, что через пару секунд стабилитрон (КС527А) разогревается до появления характерного запаха. Принципиальная схема во вложении. Из изменений по схеме: Ёмкости С1, С2 поставил по 4700 мкФ на 63 В, С4 — 2200 мкФ на 63 В. В чем может быть причина моментального нагрева стабилитрона? Поменять номиналы резисторов?

Достаточноли использовать параметрический стабилизатор ждя ПУ(в частности для NE5532) или можно добавить после параметрического на ЛМ-ках? Нужно товарищу сделать пред к УНЧ, БП на +/-40В, трансформатор уже сто раз перемотанный, что еще одну разборку лепестки которые зажиимают пластины не выдержат, да и места больше нету в окне сердечника. Родилась идеа, от питания УНЧ, сделать парметрический стаб на 2-х стабах и 2-х резисторах, нагрузка в виде NE5532, вот думаю достаточно ли, или после параметрического стаба сделать на ЛМках, 7812, 7912.

PS правильно ли расположены стабилитроны?

нашел нужный стабилитрон на 14В (импортные, стеклянные) как точно определить ее маркировку, Iст? нужно знать чтобы расчитать параметрический стаб. на нем написано B 78 14 в таком корпусе:

PS если можно в эту тему свалю и расчет, помогите рассчитать, а то что то меня терзают смутные сомнения. есть двухполярный БП, +/-35В нужно для преда организовать +/-14В (далее его стабилизирую ЛМками, просто от 35Влмки сгорят) итак: Uвх=35В Uвых (напряжение стабилизации) 14В Uст стабилитрона 14В Iст.мах и Iст стабилитрона неизвстен примем Iст стабилитрона 250мА(вот в чем загвозда, не знаю эти параметры стабилитрона) рассчет падения напряжения на балластном резисторе: Uпад=Uвх – Uвых=35-15=21В Номинал балластного резистора: R= Uпад/Iст= 21/0,25=84Ом (можно взять 100Ом?) Теперь самое странное, что меня смутило: определение мощности резистора: P(Rбалласт)= Uпад*Iст= 21*0,25=5.25Вт Все ли верно я посчитал??

Доброго времени суток! Решил вот создать тему, чтобы не «засорять» другие своими вопросами. Есть такая вот схемка, в принципе, стандартная. Наваял самостоятельно, хотя уже нашел массу подобных в сети. Но дело не в этом. Хочу разобраться: 1) как выбирается «антивозбудный» С5? 2) нужно ли что-то еще для обеспечения устойчивости? 3) по каким критериям выбирается выходная емкость для подобных стабилизаторов? Можно кратко, я понятливый Литературу люблю, если по теме и более-менее доступным языком, типа Хоровица-Хилла. Если чего не так, просьба сильно не «пинать»)))

Источник

На выходе нет 220 Вольт

Неисправность проявляется в том, что стабилизатор не выдает напряжение 220 Вольт. Это не обязательно говорит о внутренних проблемах, причина может быть в напряжении сети – оно слишком низкое, и устройство просто не вытягивает. Если питание находится в рабочем диапазоне стабилизатора, тогда приступим к ремонту.

Что делать: в сервоприводных моделях поломка может быть вызвана износом щеточного механизма или самого сервопривода. Он может не доходить до конца обмотки или щетка может не контактировать с соответствующим её сектором. В простейшем случае может быть просто загрязнена графитом. Чтобы отремонтировать его, нужно почистить поверхность контактов до металлического блеска. Иногда нужно заменить щетку.

Интересно! Бывает и так, что из-за загрязнений рабочего сектора щеточного узла графитом часто напряжение не поднимается выше определенного значения.

В релейных СН это чаще всего говорит о том, что неисправно одно или несколько электромагнитных реле или каскад управления ими. Обычно он строится на транзисторе. Реле могут иметь различное напряжение катушки, часто это 12 Вольт.

Что делать: для проверки подайте напряжение на катушку и прозвоните силовые контакты. Они должны замыкать и размыкаться, реле при этом щелкает. Если этого не происходит – либо прилипли контакты (чаще), либо сгорела катушка реле (реже). Если реле исправно – проверьте транзистор, он не должен быть пробит, а переходы эмиттер-база и коллектор-база должны прозваниваться в одну сторону, как диод. Транзисторы используйте любые маломощные аналогичной проводимости.

В симисторных и тиристорных СН диагностика поломки аналогична – нужно прозвонить на пробой полупроводниковый силовой ключ и если он вышел из строя заменить аналогичным или более мощным.

Как правильно выбрать стабилизатор по мощности

В основе выбора лежит потребляемая мощность потребителя. Стабилизаторы напряжения Ресанта можно подключать к одному потребляющему прибору или к нескольким. Поэтому для расчета мощность берется суммарная мощность всех потребителей. Какова мощность потребителя, можно узнать из его паспорта, инструкции по применению или бирке на корпусе. В интернете есть специальные таблицы, в которых эти показатели собраны.

Если суммарное значение вами определено, то прибавьте к нему еще 20%. Это своеобразный резерв, который обеспечит нормальную работу и стабилизатора, и потребителей. И все это увеличит срок их эксплуатации.

Выбор модели

Выбор модели зависит от того, в каком виде присутствует напряжение в сети вашего дома. Если оно всегда пониженное, то лучше выбирать электромеханическую модель, которая обеспечит высокую точность стабилизации. Если в сети напряжение все время скачет (то вверх, то вниз), то лучше установить цифровой прибор.

Кстати, релейные цифровые модели делятся, в свою очередь, еще по нескольким показателям с отдельной маркировкой. Так стабилизаторы настенного исполнения обозначаются серией «LUX», компактные устройства – «С», и приборы для пониженного напряжения  в сети – «СПН».

Функциональность

Итак, в основе функциональных особенностей лежит безотказная и корректная работа бытовых приборов при заниженном или завышенном напряжении в сети вашего дома. К тому же стабилизаторы Ресанта обеспечивают определенную защиту бытовым приборам, что влияет на долгосрочный срок эксплуатации последних.

При этом сам стабилизатор контролирует входное и выходное напряжение в автоматическом режиме, поддерживая последний показатель в номинальном значении.

Что такое релейные стабилизаторы напряжения

Мы рассмотрим устройство релейных стабилизатор напряжения на примере стабилизаторов Ресанта. Эта фирма довольно продолжительное время поставляет на рынок Крыма релейные стабилизаторы и успела завевать как поклонников так и противников. Этот вид стабилизаторов не зря является одним из самых популярных на рынке, его простоту и надёжность покупатель оценил по заслугам. Ещё одним фактором популярности является цена, в данное время мало кто может себе позволить дорогие тиристорные или симисторные стабилизаторы.

Принцип работы очень прост. Есть вольтодобавочная катушка (она похожа на трансформатор, хотя ничего не трансформирует а просто добавляет вольтаж), с этой катушки выведены выходы, которые в зависимости от входного вольтажа с помощью реле по очереди подключаются к выходу аппарата. Всем этим процессом управляет плата управления. Вот и все основные части стабилизатора, всё остальное информационные и обслуживающие детали.

Давайте посмотрим что у него внутри

Как видите ничего сложного внутри нет. В зависимости от мощности стабилизатора реле могут располагаться как на корпусе так и на плате. На плате реле расположены в моделях от 500 до 5000 VA. Свыше 5000 VA реле вынесены на корпус.

Вот по какому принципу действует этот аппарат

Плата управления анализирует входное напряжение и сверят его на выходе аппарата. В зависимости от разницы между вольтажами даётся команда на включение того или иного реле. Скорость переключения этих реле очень высока что даёт возможность регулировать выходное напряжение с очень большой скоростью до 5-7 мсек. Но как всегда есть одно «НО». В зависимости от производителя и марки стабилизатора количество ступеней в релейных стабилизаторах может быть от 4 до 9. Чем меньше ступеней регулирования, тем больше погрешность вольтажа на выходе.

По поводу погрешности. Вы сразу должны понять одну вещь. Не один стабилизатор напряжения не выдаёт на выходе ровно 220 Вольт. У всех стабилизаторов напряжения есть та или иная погрешность от 1% до 10%. Чем меньше эта погрешность тем меньше отклонение от 220 Вольт. Если погрешность 1%? Считаем . 220 это 100% а 1% надо вычислить. Если помните в школе учили вычислять проценты по такому уравнению:

Принцип действия стабилизатора

Поскольку щёлкать в стабилизаторе способны только реле, значит, сделан он по релейной схеме. Каждый релейный стабилизатор имеет в своём строении автотрансформатор, повышающий или понижающий напряжение исходя из соотношения витков обмоток. При приближении значения напряжения к верхней границе диапазона схема устройства переключается на обмотку автотрансформатора с более низковольтным значением, и, как следствие, выходное напряжение становится ниже. Таким же образом это действует и в противоположном направлении: при отклонении напряжения в сети в сторону нижнего порога стабилизирующее устройство переключается на повышающую обмотку автотрансформатора.

Процесс переключения обмоток трансформатора курирует специальное устройство – контроллер стабилизатора, а переключения производятся посредством набора силовых реле. Именно эти реле в моменты подсоединения и производят те самые щелчки, которые слышит пользователь.

В стандартном стабилизаторе может находиться от четырёх до семи силовых реле. И чем больше скачков напряжения в сети электропитания, тем чаще происходят переключения и слышны щелчки. Также в эти мгновения может моргать свет и выключаться высокочувствительная техника.

Для регулярных щелчков стабилизатора может быть несколько причин:

1. Выход из строя одного из силовых реле. Поскольку ресурс на переключение у реле ограничен, по исчерпании его начинается подгорание контактов, повышение переходного сопротивления. Это провоцирует большую просадку напряжения на выходе стабилизатора, и чем больше нагрузка – тем больше просадка. Пытаясь исправить ситуацию, контроллер начинает переключаться на следующую ступень, где напряжение на самом деле выше и контроллеру приходится снова переключаться на предыдущее реле. Таким путём образуется замкнутый круг переключений и щелчков.
2. Плохое состояние сети электрического питания. Это могут быть плохие контакты, наличие множества скруток, линия большой протяжённости с малым количеством сечений проводников. При попытках подключения нагрузки через устройство стабилизации в момент соединения сетевое напряжение понижается. Обнаружив этот момент, стабилизатор начинает попытки повышать его посредством переключения к более высоковольтной автотрансформаторной обмотке. Но в момент соединения цепь питания потребителей на секунды разъединяется и сетевое напряжение возвращается на свой нормальный уровень. Заметив это, прибор стабилизации снова переключается на предыдущий уровень цепи. Таким образом создаётся бесконечный цикл переключений между силовыми реле.
3. Неполадке в управляющей схеме (контроллере). Проблема индивидуальна по причине различий между схемами для каждого отдельного стабилизатора. Однако обычно контроллер должен иметь некоторый сдвиг во избежание постоянного срабатывания в пределах некоторых значений напряжения.

Непрекращающиеся щелчки способны привести к быстрому выходу прибора из строя. Поскольку реле не предназначены для такого режима работы, контакты могут быстро обгореть либо залипнуть. Залипание же приведёт либо к сгоранию предохранителя на входе либо к тому, что на выход стабилизатора будет подаваться повышенное напряжение, что чревато уже выходом из строя приборов-потребителей.

Графическое отображение основных режимов работы стабилизаторов напряжения

В одной из предыдущих статей были описаны напряжения, а также приведены к сети своими руками. В данном материале наводятся основные неполадки устройств стабилизации напряжения и возможности их самостоятельного ремонта.

Нужно помнить, что стабилизатор любого типа – это сложное электрическое или электромеханическое устройство с множеством компонентов внутри, поэтому, чтобы его починить своими руками, необходимо иметь достаточно глубокие познания в радиотехнике. Ремонт стабилизатора напряжения также требует наличия соответствующего измерительного оборудования и инструментов.

Сложное устройство стабилизатора

Ремонт релейных стабилизаторов напряжения

В релейных стабилизаторах наименьшую надежность имеют электромагнитные реле. Протекание больших токов через контакты вызывает их обгорание или даже спекание. Последнее опасно тем, что может вызвать короткое замыкание части обмоток автотрансформатора.

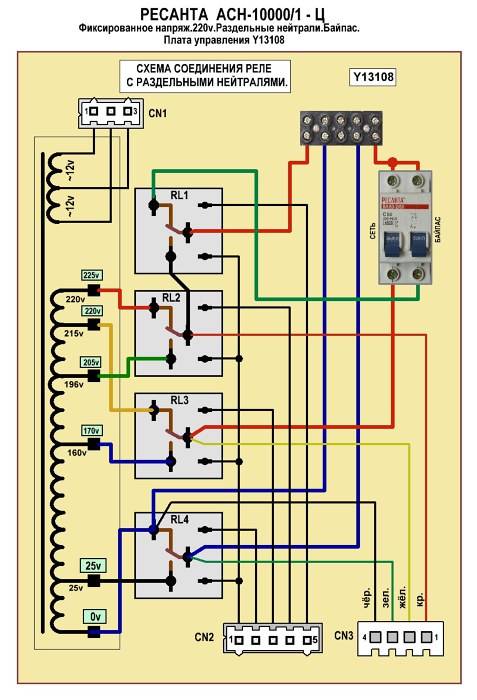

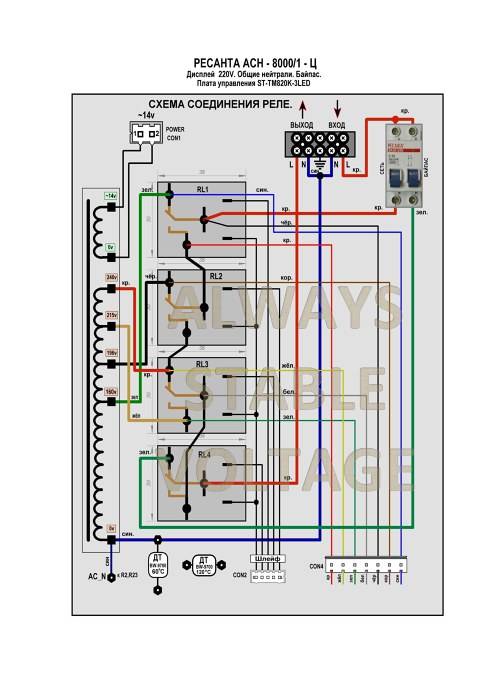

Стабилизаторы напряжения Ресанта или аналогичные имеют на плате пять реле, коммутирующие по определенному алгоритму части обмоток автотрансформатора. Преимущественные колебания входного напряжения около одной величины приводят к тому, что постоянно в работе находятся только часть реле, одно или два. Поэтому именно они, прежде всего, выходят из строя.

Поиск неисправного элемента затрудняется тем, что малогабаритные реле низко,- и среднемощных стабилизаторов имеют непрозрачный неразборный корпус. Иногда можно определить неисправное реле путем легкого постукивания по корпусу каждого реле изолированной ручкой отвертки. При механическом воздействии сопротивление между обгоревшими контактами может восстановиться, а спекшиеся контакты – разомкнуться. Найденные реле необходимо менять в обязательном порядке.

Релейная плата

Мощные устройства могут иметь реле в прозрачном корпусе, через который визуально наблюдается работа контактных групп. Кроме того, корпус выполнен разборным для возможности очистки. Обгоревшие контакты можно привести в порядок мелкозернистой наждачной шкуркой. Размер зерна должен быть еще меньше, чем при чистке обмоток электромеханических стабилизаторов.

Реле в прозрачном корпусе

В том случае, если визуальный осмотр не выявил повреждений, реле можно выпаять из платы и прозвонить контакты при помощи омметра. Расположение и нумерация контактов приведены на одной из сторон корпуса реле. Между нормально разомкнутыми контактами прибор должен показывать бесконечно большое сопротивление, а между замкнутыми –близкое к нулю. Подав постоянное напряжение 12 В на управляющую обмотку, прозванивают контакты еще раз. Теперь те, что были разомкнутыми, должны замкнуться и наоборот.

Важно! Реле имеют мощные выводы и для пайки требуют использования соответствующего паяльника. Не перегрейте печатные проводники

Ремонт релейного стабилизатора Ресанта СПН-9000

Принцип действия релейных стабилизаторов базируется на ступенчатом регулировании выходного напряжения. Стабилизация напряжения в автоматическом режиме обеспечивается микропроцессором. Коммутация отводов автотрансформатора производится скачкообразно с помощью мощных электрических реле, управляемых транзисторными ключами. Дискретность переключения различных стабилизаторов колеблется от 5 до 20 В. Соответственно, чем меньше это значение, тем стабильнее выходное напряжение.

Рассмотрим две характерные неисправности, возникающие в процессе эксплуатации электронных стабилизаторов, на примере СПН-9000. Стабилизация не работает при снижении входного напряжения от ~220Vдо ~170V, либо при повышении его выше ~220 В. При этом в обоих случаях отсутствия стабилизации выходное напряжение меняется синхронно с входным. Иногда при включении стабилизатора выбивает пробки, то есть срабатывает защита от короткого замыкания. Основная «болезнь» электронных стабилизаторов напряжения — обгорание и залипание контактов реле. Из-за неисправных реле выходят из строя ключи, собранные на транзисторах 2SD882 производства NEC. Реле (все пять штук) заменяют новыми, либо реставрируют. Для этого снимают крышки с реле, затем снимают подвижный контакт, освобождают его от пружины и с помощью наждачной бумаги «нулёвка» тщательно очищают все контакты реле (верхний, подвижный и нижний). Затем окончательно очищают все контакты бензином «Галоша» и собирают реле в обратном порядке. Потом выпаивают все пять транзисторов 2SD882 и проверяют целостность переходов. При необходимости, заменяют транзисторы новыми. Совсем недавно пришлось ремонтировать стабилизатор напряжения с периодическим дефектом. Внешне этот дефект проявлялся как хаотическое отображение включающихся сегментов дисплея, сопровождающееся хаотическим срабатыванием реле. Этот дефект получил кодовое название «вьюга». Возникает из-за холодной пайки кварцового резонатора XTA1 с рабочей частотой 8 МГц. Понятно, что из-за этого не будет нормально работать U2 (маркировка заклеена этикеткой). Необходимо учесть, что выводы проблемного кварцового резонатора плохо обслуживаются. Поэтому лучше всего его выпаять, зачистить его выводы наждачной бумагой «нулёвка», затем качественно их облудить, подпаять и установить XTA1 на место. Не лишней при ремонте стабилизатора будет проверка всех электролитических конденсаторов на плате контроллера. Дело в том, что производитель использует дешёвые конденсаторы торговой марки JAKEC крайне невысокого качества. Измеряют не только их ёмкость, но и ESR. На этом ремонт стабилизатора напряжения можно считать законченным. Затем стабилизатор напряжения включают и проверяют его работоспособность.

Для проверки работоспособности, а также при диагностике стабилизаторов напряжения, входное напряжение нужно подавать через ЛАТР. Это позволит изменять входное напряжение в больших пределах. В качестве нагрузки можно использовать лампы накаливания ~220 В

При диагностике стабилизаторов напряжения необходимо соблюдать меры предосторожности. При эксплуатации стабилизаторы напряжения необходимо отключать перед грозой

Стабилизаторы напряжения требуют регулярного обслуживания для сохранения рабочего ресурса. Поэтому не реже чем раз в полгода требуется проводить техническое обслуживание стабилизаторов напряжения. Невыполнение этого правила может привести к их поломке.
