Кондиционирование воздуха в общественных зданиях

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

  • Устройство не подключено.
  • Неисправна командная микросхема.
  • Отсутствует связь между наружным и внутренним блоками.
  • Не работает пульт управления.
  • Сработал автомат защиты.
  • Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Техническое обслуживание и ремонт кондиционеров

Любая СКВ требует регулярного технического обслуживания, то есть очистки и проверки рабочих параметров, а в отдельных случаях – ремонта.

Стандартное техническое обслуживание СКВ – это профилактика поломок оборудования. Оно состоит из:

  • внешней очистки блоков;
  • промывки и дезинфекции фильтров, вентиляторов, радиаторов;
  • чистки дренажного трубопровода;
  • поверки давления в системе и температуры выходящих потоков воздуха;
  • протяжки крепежных деталей.

При необходимости может понадобиться дозаправка или полная перезаправка контура фреоном.

Обычно основное назначение очистки системы кондиционирования – предотвращение выхода из строя таких деталей, как вентилятор, четырехходовой клапан, компрессор. Если ее не проводить, то КПД прибора уменьшается, внутри начинают размножаться бактерии, при включении устройства появляется неприятный запах, а перечисленные элементы ломаются.

Даже если очистка системы кондиционирования воздуха проводилась регулярно, иногда поломки неизбежны. Перепады напряжения ведут к выходу из строя платы управления, которая является «мозгом» машины, а нарушение рекомендаций производителя по ее использованию в определенных температурных рамках приводит к проблемам с механическими элементами контура.

Пример того, какой ремонт систем кондиционирования воздуха может потребоваться, приведен в таблице.

ПроблемаПричинаВосстановительные работы
Заклинивание компрессора; неравномерный пуск; невозможность пускаВключение прибора на обогрев зимой при температуре ниже -5°C

Брак завода-изготовителя

Некачественный монтаж трассы

Восстановление работоспособности детали или ее полная замена
Заклинивание вентилятора во внешнем блоке; поломка лопасти вентилятораСильное загрязнение из-за отсутствия ТО

Включение прибора в сильные морозы

Брак завода-изготовителя

Замена вентилятора
 Мигание светодиодов; уход в коды ошибок; некорректная работа основных режимов; неисправности вентилятора, компрессора, пускового конденсатораВыгорание отдельных микросхем

Полное выгорание платы

Брак завода-изготовителя

Восстановление отдельных микросхем или полная замена платы
Обмерзание блоков; плохое охлаждение; шум при работеУтечка фреонаДозаправка/полная заправка фреоном, замена вальцовочных соединений, перепайка труб

Техническое обслуживание промышленных СКВ и ремонтно-восстановительные работы по устранению неполадок в них проходят по более сложной схеме и занимают больше времени. Своевременное выявление проблем и их устранение помогает избежать остановки всего рабочего процесса на производстве или любом другом крупном объекте нежилого назначения.

Варианты реализации вентиляционной системы

Реализация качественной вентиляции и системы кондиционирования общественных помещений — залог комфорта и хорошего самочувствия людей. Есть несколько основных технических решений для этих инженерных систем.

Общеобменная наборная вентиляция

Вытяжная часть вентиляционной системы нужна для устранения загрязненного воздуха, избытка влаги и тепла из помещения.

Ее корректная работа зависит от постоянного притока воздуха. Для этого нужна приточная вентиляция, подающая свежий воздух извне помещения.

В пределах одного этажа воздуховоды разводятся по потолку, позже, когда система будет полностью собрана, их можно будет спрятать за подвесным потолком

Наборная вытяжная вентиляция состоит из: наружной решетки, вентилятора, блока автоматики, воздуховодов, вытяжных зонтов (кухни, лаборатории), внутренней решетки или вытяжных диффузоров.

Для приточной вентиляции нужны следующие составные элементы: наружная решетка, фильтр, нагреватель воздуха, глушитель, датчики влажности, температуры, обмерзания, вентилятор, воздуховоды, внутренние настенные или потолочные решетки, приточные диффузоры.

Такой тип вентиляции используется наиболее часто в общественных зданиях. В строении монтируется несколько веток общеобменной вентиляции, не сообщающихся друг с другом.

Плюс наборной вентиляции — отдельная очистка воздуха в разных помещениях, возможность регулировать мощность воздушного потока в каждом кабинете. Но подобное инженерное решение имеет и ряд недостатков. Основной — громоздкость. В зданиях, где нет возможности спрятать воздуховоды за навесным потолком, возникают проблемы с эстетичностью данной конструкции.

В случае, когда вентиляция является межэтажной, вертикальные воздуховоды монтируются способом наращивания сверху или наращивания снизу.

В случаях, когда монтаж подвесного потолка невозможен, воздуховоды за ним не спрятать. Вентиляционная система прокладывается открытым способом, воздуховоды декорируются в соответствии с интерьером заведения

Некоторые бары и рестораны используют воздуховоды в качестве части декора помещения. В таком случае обычно используются нержавеющие воздуховоды. В целом, аккуратно смонтированная вентиляция вписывается в интерьер заведения.

Для подавления шума воздуховоды покрываются изолирующим материалом, который эффективно препятствует распространению звуков между отдельными помещениями и практически сводит к нулю шум воздуха в самих воздуховодах.

Подобная система вентиляции подходит для зданий с большим количеством раздельных кабинетов.

Приточно-вытяжная вентиляция с рекуперацией

От предыдущего варианта эта вентиляционная система отличается наличием рекуператора — теплообменника поверхностного типа. Устанавливается в месте пересечения приточной и вытяжной веток вентиляции.

Удаляемый из помещения воздух оставляет на пластинах рекуператора тепло. Воздух, который поступает по приточной системе, нагревается от его керамических пластин.

Рекуператор в системе вентиляции нагревает свежий воздух до комфортной температуры. Это энергоэффективное приспособление позволяет сохранить около 20-30% тепла

Обратные клапаны в корпусе рекуператора препятствуют выбросу воздуха между ветками вентиляции.

Рекуперация позволяет весьма значительно сэкономить на обогреве. Особенно ощутимо это преимущество рекуператора в большом помещении: конференц-зале, кинотеатре, актовом зале.

Приточно-вытяжные установки

Использование вентиляционной установки отпугивает многих владельцев зданий из-за высокой цены самого агрегата. Он представляет собой устройство «все-в-одном» – основные элементы размещаются в корпусе.

Отдельные модели комплектуются охладителем воздуха. К сожалению, использовать его для кондиционирования большого количества кабинетов разного назначения затруднительно. Это происходит из-за невозможности установить индивидуальный температурный режим для каждого отдельного помещения.

Использование вентиляционных установок избавит от шума и лишних хлопот с обустройством вентиляции и гарантирует минимум хлопот с обслуживанием системы вентиляции

Приточно-вытяжные установки — самый простой вариант организации вентиляционной системы. Довольно компактное устройство не занимает много места в вентиляционной камере.

Из-за того, что вентиляторы расположены внутри хорошо изолированного корпуса, уровень шума от приточно-вытяжной установки ниже. Обслуживание установок стоит значительно дешевле, чем наборных систем. Их недостаток — необходимость монтировать дополнительное вентиляционное оборудование в санузлах, курительных, серверных.

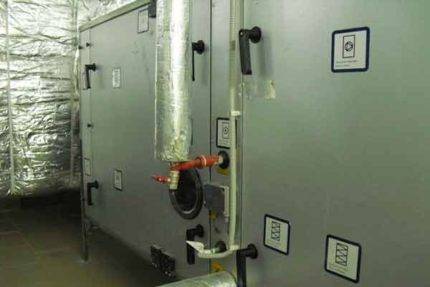

Устройство и элементы центральной системы кондиционирования

Прибор представляет собой модульную конструкцию, соединенную герметичными каналами. Состоит устройство из центрального кондиционера, чиллера, насосов, трубопроводов и воздуховодов. Соединительные каналы герметичны, изготовлены на базе стального или алюминиевого каркаса для надежной фиксации. Наружные части защищаются от негативного воздействия внешней среды.

Модульная структура комплектуется необходимыми деталями для достижения рабочих параметров. Габариты зависят от мощности, производительности установленных приборов. На базовую комплектацию влияет проектная документация, санитарно-гигиенические и пр. нормативные требования.

Работает сеть по принципу обычного кондиционера – в блок затягивается свежий воздух, проходит этапы фильтрации, обработки, охлаждения и транспортируется по воздуховодам в квартиры пользователей.

Основные элементы системы

Конструктивно прибор представляет собой комплект секций, в которые встраиваются узлы, приборы.

Набор климатического устройства состоит из составляющих:

  • Модуль забора, подачи потока. Секция дополнена одним или несколькими центробежными насосами.
  • Фильтровальный модуль. Состоит из двух частей – фильтра грубой и тонкой очистки. В секцию интегрируют дополнительные устройства в виде ионизаторов, озонаторов, дополнительных фильтров.
  • Секция подавления шума. Состоит прослойка из минеральной или базальтовой ваты. Модуль нужен для снижения уровня шума от вентиляторов.
  • Охлаждение. Это прибор в виде теплообменника из медных трубок, соединенных между собой.
  • Камера орошения нужна для увлажнения воздуха.
  • Нагревательный модуль. Также представляет вид теплообменника, где теплоносителем в трубках выступает вода, пар. Иногда применяются электрические нагреватели.

В прибор можно встраивать рекуператор. Это устройство для забора тепловой энергии у отработанной среды и прогрева свежего потока. Бывают кондиционеры рекуперационные и с частичной рекуперацией. Модули устанавливают только по требованию пользователей, в стандартной комплектации рекуператоров нет.

Кондиционирование квартиры с использованием рекуператора выгодно при условии автономной системы отопления. Применение скрытой тепловой энергии для прогрева поступающего воздуха снижает затраты на энергоносители для согревания теплоносителя в стандартной сети отопления.

Микроклимат в помещениях различного типа

Схема вентиляционной системы разрабатывается при проектировании здания. Инженерами и проектировщиками учитывается специфика строения, архитектурные особенности, разность климатического режима в помещениях.

Перед подачей в помещение воздух в холодное время года необходимо нагреть. Для этого используются канальные нагреватели в приточных вентиляционных системах

В помощь специалистам приходят нормативные документы, устанавливающие границы предельных значений микроклимата:

  • СП 7.13130.2013;
  • СП 60.13330.2016;
  • СП 252.1325800.2016.

Перед началом работ по проектированию системы кондиционирования и вентиляции общественных зданий необходимо определить, к какой категории относится строение.

По ГОСТу 30494-2011 выделены категории:

  1. 1 категория. К ней относятся все помещения, в которых люди находятся в состоянии отдыха и покоя, лежа или сидя.
  2. 2 категория. Здание предназначено для умственного труда или учебы.
  3. 3а. Для помещений характерно массовое пребывание людей без теплой верхней одежды, преимущественно сидя.
  4. 3б. В помещениям пребывают люди в уличной одежде, как правило, сидя.
  5. 3в. В помещениях находятся люди в уличной одежде, стоя.
  6. 4 категория. Места занятий подвижным спортом.
  7. 5 категория. Помещения данного типа предполагают присутствия людей в полураздетом виде (бассейны, тренажерные залы).
  8. 6 категории. К категории относятся помещения, где люди пребывают кратковременно (кладовые, санузлы, вестибюли, коридоры).

Перед инженерами стоит довольно сложная задача по обеспечению оптимальных параметров в каждом помещении.

Установка приточного вентилятора на крыше — пример рационального использования площади общественного здания, который позволяет сэкономить место в помещении

По нормам в помещение должно постоянно поступать 20-30 м3 свежего воздуха на одного человека. Сейчас вокруг этого значения идут споры. При таком притоке может возникать сквозняк, весьма неприятный в холодное время года, когда нагревательные элементы вентиляции просто не успевают прогреть поток воздуха до комфортной температуры.

Еще один метод расчета необходимого воздухообмена базируется на формуле:

V = 3 м3 * S,

где S — площадь помещения.

Соответственно, на один квадратный метр приходится 3 кубических метра воздуха. Этот способ используется, как правило, для расчета необходимого притока в жилом помещении, но СНиП 31-05-2003 допускают такой расчет для кабинетов в административном общественном здании.

В расчетах для некоторых помещений, таких как туалет, курительная комната, кухня, в качестве величины, определяющей параметры вентиляционной системы, используется кратность воздухообмена.

Это величина, которая характеризует, сколько раз весь объем воздуха в помещении будет замещен в течение одного часа. Для кухни минимально допустимое значение — 3 об/час, для туалета — 5 об/час, для курительной — 7 об/час. Подобный расчет подходит только для небольших помещений, в которых люди находятся кратковременно.

Для небольших веток общеобменной вентиляции рациональнее использовать круглые канальные вентиляторы, их можно установить в любом положении

Достоинства и недостатки мультизональных систем кондиционирования

Мы можем выделить следующие достоинства мультизональных систем кондиционирования:

  • Экономия при подборе наружного блока. Теоретически его производительность должна быть не меньше суммарной производительности всех внутренних блоков. На практике вероятность того, что все внутренние блоки одновременно будут загружены на 100 %, очень низкая. По этой причине производительность наружного блока может быть ниже теоретической до 30 % без ущерба для работы всей системы. Соответственно, он будет дешевле, легче и компактней.
  • Экономия в процессе эксплуатации. Мультизональные системы управляются централизованно и работают как единый организм, регулируя количество холода или тепла для разных помещений. Так, солнечную сторону здания по сравнению с теневой летом нужно сильнее охлаждать, а зимой меньше нагревать. Мультизональные системы отслеживают такие тонкости и экономят электроэнергию.
  • Удобство эксплуатации. Мультизональные системы регулируют не только количество тепла или холода для каждого помещения, но и контролируют собственное состояние. Они предоставляют данные об основных параметрах работы, сообщают о необходимости замены загрязненных фильтров и даже могут рассчитывать плату за электроэнергию для каждого помещения.
  • Легкость проектирования и использования в зданиях с неравномерной тепловой нагрузкой в разных помещениях. Это характерно, например, для пищевых производств. Тепловая нагрузка может меняться и в одних и тех же помещениях, например в залах для совещаний. В этом случае требуемое количество тепла или холода зависит не только от времени суток, но и от количества людей, находящихся в помещении.
  • Универсальность. В одной мультизональной системе можно использовать внутренние блоки разных типов: кассетные, подвесные, канальные, настенные или напольные. А также разные по производительности в соответствии с особенностями помещений: складские, рабочие, жилые, архивные. Трехтрубные системы могут одновременно нагревать и охлаждать воздух в разных помещениях и подходят практически для любых зданий.
  • Высокая точность работы. Расширительные вентили с электронной регулировкой точно дозируют количество фреона, поступающего во внутренние блоки, заданная температура поддерживается в помещениях с точностью до ±0,5 °С.
  • Автономность работы. Мультизональные системы кондиционирования полностью автоматизированы, поэтому для них не нужен обслуживающий персонал.
  • Не портят внешний вид зданий. Наружные блоки можно установить на крыше или в подвальном помещении.

Есть у мультизональных систем и недостатки:

  • Единая фреоновая магистраль. Это значит, что при ее повреждении выйдет из строя вся система.
  • Дорогой монтаж.

Виды центральных систем в многоквартирных домах

Классифицируются сети по разным признакам:

  1. По объему применения свежего потока – прямоточные, рециркуляционные, с частичной рециркуляцией. Прямоточные подают воздух извне, рециркуляционные используют для очистки отработанную среду. Устройства с частичной рециркуляцией смешивают объемы свежего и отработанного воздуха.
  2. По способу воздухоподачи – одно-, двухканальные.
  3. Распределение по зонам может быть однозональным – для обслуживания заданной площади потоком одного качества. Также есть многозональные – они применяются в жилых домах и снабжают воздухом разного состава много помещений.

В новостройках используют сети на базе фанкойлов, чиллеров. Чиллеры в этом случае монтируют на крыше строений, фанкойлы – внутри квартир. Коммуникации между ними обеспечивают перемещение хладагента. Такие сети отличаются сложностью в монтаже, но способствуют подаче чистого охлажденного воздуха в каждое помещение.

Выводы и полезное видео по теме

Как бороться с тяжелой атмосферой в помещении:

Мы рассмотрели обязательные и допустимые параметры микроклимата в некоторых категориях зданий, а также в каких помещениях должна быть, и какая именно, вентиляция. Как видите, в большинстве случаев они отличаются. Единое требование — где-бы не находились, они должны соответствовать действующим нормативам. Соблюдение норм — гарантия безопасности жизни и здоровья людей.

Разумеется, мы дали вам лишь общие представления, озвучить в одной статье по каждому пункту все точные требования невозможно. Тем более, что они зачастую индивидуальны по габаритам зданий, их геометрии, расположению залов и так далее. Если вам нужно разработать качественную вентиляцию или кондиционирование, следует обращаться в опытные фирмы с лицензией, также как и для того, чтобы доказать, что ваши права на комфортный микроклимат в каком-либо случае нарушаются.

А вы сталкивались с проблемами микроклимата? Или может быть проектировали систему воздухообмена? Делитесь своим опытом и задавайте интересующие вас вопросы в комментариях.
