Как правильно подключить кондиционер к электросети

Как самостоятельно установить кондиционер в квартире

Для начала следует определиться с местом установки и его способа. В квартирах устанавливаются кондиционеры, внешний и внутренний блок которых соединены трубой, в которой имеются провода и фреон.

Чтобы правильно установить , для начала следует изучить инструкцию. Там указаны необходимые материалы, которые потребуются в процессе работы. Их лучше приобрести заранее.

Там же будет указана последовательность действий, практически во всех случаях они идентичны:

На стене отмечаются места размещения блока, трассы и всех остальных приспособлений.

Трасса для приспособлений системы

• Необходимо отметить места прохождения проводки в стене. Это можно сделать с помощью специального прибора.
• Далее крепится пластина внутреннего блока. Она должна быть горизонтальной (выровнять поможет строительный уровень). Затем прикладывается сама пластина и отмечаются места для сверления отверстий. После этого они сверлятся и туда вставляются крепежи.
• Затем пластина ставится на место и тщательно закрепляется.
• По такой же схеме устанавливается наружный блок.

• Проверяется ровность установки и все аккуратно закрепляется.
• С помощью перфоратора делается сквозное отверстие, через которое будут проходить коммуникации.

После этих действий прокладывается трасса в стене.

Как установить внешний блок

Все работы начинаются с монтажа конденсатора, выбираются подходящие кронштейны, которые выдержат вес кондиционера. Их лучше крепить к самой стене, а не к утеплителю или обшивке помещения.

Крепление системы на фасаде многоэтажки

Чтобы защитить системы от неблагоприятных воздействий окружающей среды, ее нарывают козырьком.

Дренажная трубка от внешнего блока должна выводиться в канализацию.

Как установить внутренний блок

Расстояние между двумя блоками должно быть пропорциональным мощности системы. Чем оно меньше, тем лучше работает система.

Именно по этой причине внутренний блок устанавливается на той же стене, что и внешний. Если это сделать невозможно, то выбирается максимально близкое место.

Важно учесть, что:

1. Кондиционеры нельзя устанавливать над кроватью.
2. Расстояние до потолка должно быть не менее 10 см.
3. Нельзя размещать над окнами и батареями, а также в непроветриваемом помещении.
4. Не следует ставить кондиционер вблизи к мебели.

Следует обеспечить свободный доступ к устройству, это улучшит его производительность и позволит своевременно его чистить.

Установка внутреннего блока практически аналогична внешнему. Сначала следует выбрать место, затем прикрепить кронштейны, а на них, испаритель. Разница лишь в том, что перед установкой внутреннего блока требуется просверлить отверстие для фреоновой трубки.

После установки всей системы два блока соединяются, а кондиционер подключается к сети.

Особенности подключения компрессоров

Рассмотрим подробно, как подключить компрессор от кондиционера бк 1500. Производится подсоединение с учетом:

• особенностей самого компрессора;
• используемого системой кондиционирования напряжения;
• мощности систем кондиционирования.

Компрессор системы кондиционирования осуществляет пуск за несколько секунд.

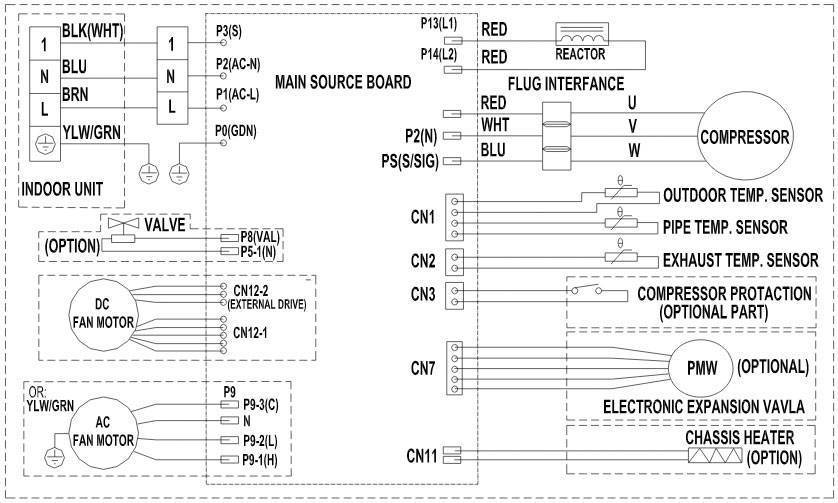

Схема работы

Подключение компрессора кондиционера – простая задача. Любые из двух выходов компрессора подключаются к сети питания. От третьего выхода подсоединяется клемма. Ко второму выходу подключается проводка. Завершаем подсоединение компрессора, проверяем уровень его работоспособности. Для этого система кондиционирования включается на несколько минут и определяется степень нагрева компрессора.

Внимание! Если компрессор нагревается сильно и быстро, то это говорит о плохой работе проводки. Для исправления проблем ее меняют местами на выходе компрессора

Автомобильные системы кондиционирования имеют отличие от стационарных. Поэтому при их установке, используется схема подключения кондиционера Panasonic на Лада Гранту. Правильное подсоединение систем кондиционирования в транспортном средстве будет гарантировать ему отменную работоспособность.

Подключение кондиционера к сети

Перед подключением сплит-системы к электросети следует ознакомиться со схемами и спецификациями на узлы прибора и проанализировать состав стен. Затем нужно осмотреть существующую систему электроснабжения, замерить поперечное сечение входящих кабелей и протестировать выбранную трассу специальным детектором.

Существует несколько способов подключения кондиционера к электросети. Если линия проводки для мощного электроприбора не была предусмотрена заранее, придется прокладывать сети и устанавливать розетки после проведения капитального ремонта.

Удобнее всего подключить розетку в распределительной коробке помещения. Но это становится возможным только в том случае, если электропроводка, идущая от этой коробки к электрическому щитку квартиры или частного дома, может выдержать максимально возможную нагрузку всех подключаемых электроприборов.

Другой способ предполагает прокладывание новых линий электропроводки. В этом случае нужно проштробить стену, проложить новый кабель в пластмассовой гофрированной трубе и подключить его к распределительной коробке. Если глубина штроба составляет больше 2 см, кабель можно прятать в стену без гофротрубы.

Гофрированная труба (гофротруба) – это труба с переменным поперечным сечением, в которой есть толстостенные и тонкостенные участки, придающие ей жесткость и гибкость одновременно

Штроб может проходить горизонтально или вертикально, но по диагонали он располагаться не может. Это противоречит основным строительным регламентам.

На основании проекта обустройства линий можно заблаговременно определить места вывода электрической сети, в т.ч. и для климатической техники. Если же нет возможности штробить стену, электропроводку можно проложить открытым способом.

В этом случае провода прячутся в специальный пластиковый кабель-канал, который закрепляется на стене шурупами. Этот способ наименее трудоемкий и затратный, но пластмассовый канал может нарушить внешний вид комнаты.

Спрятать шнур, тянущийся от бытового кондиционера к сетевой розетке, можно в пластмассовом коробе любого цвета и формы в зависимости от особенностей интерьера комнаты

Если ни один из этих способов не походит, можно присоединить устройство через шлейф к розетке, питающей технику с меньшей мощностью. При этом шлейф тянется от гнезда рядом с кондиционером до самой точки электропитания. Но нужно проверить возможности розетки. Если сеть не справится с нагрузкой, провода сгорят.

Подключение сплит-системы к сети электропитания с помощью вилки и раннее установленной розетки является наиболее простым способом. Для этого не нужно выполнять электромонтажные работы, поэтому с таким подключением может справиться любой человек.

Этот вариант монтажа выбирают для:

• сплит-систем небольшой мощности (до 4 кВт);
• кондиционеров, встроенных в окно;
• кондиционеров, которые были установлены в комнате на короткое время.

Но лучше проработать расположение климатической техники и розеток под нее заранее. Это позволит проложить более надежные провода к тем розеткам, от которых будет питаться в будущем кондиционер.

Нужен ли автоматический выключатель или УЗО

Защита электрических коммуникаций в зданиях от коротких замыканий и перегрузок осуществляется автоматическими выключателями. Безопасность для здоровья и жизни человека от возможной утечки тока осуществляет устройство защитного отключения (УЗО). Этот низковольтный аппарат не защищен от сверхтоков, поэтому его устанавливают совместно с автоматом. Также существуют дифференциальные автоматические выключатели, в состав которых входит УЗО и автомат.

Что рациональнее установить: дифавтомат или УЗО с автоматом? Итак, дифференциальный выключатель займет два модуль-места на щитке (более дорогие – одно), а УЗО и автомат – три. Для экономии места на распределительном щитке, безусловно, предпочтение отдается автоматическому выключателю.

Что касается электромонтажных работ, то дифавтомат установить несколько проще, чем увязать пару УЗО плюс автомат.

Неполадки в электрических сетях удобнее диагностировать при наличии УЗО. В этом случае каждое из устройств срабатывает независимо друг от друга. Дифференциальный выключатель не сможет выявить конкретную причину сбоя, так как показывает диагноз без срабатывания модулей. Здесь приходится анализировать каждый диагноз по отдельности.

Если говорить о ремонте, то в паре УЗО и автоматический выключатель производят замену одного вышедшего из строя элементов. Это гораздо экономнее, нежели менять дифавтомат полностью.

Установить УЗО с автоматом будет дешевле на 1000 руб., чем дифференциальный автоматический выключатель. Однако специалисты советуют при прокладке одной линии выбирать второй вариант, который наряду с надежностью экономит место на щитке. Розетка под бытовой кондиционер средней мощности также устанавливается с автоматом.

При подключении нескольких кондиционеров или других бытовых приборов – преимущество на стороне УЗО, которое обслуживает одновременно по 2-3 линии.

Подсоединение сплит-системы к сети необходимо проводить внимательно и безошибочно. Если нет уверенности в знаниях электротехники и достаточного опыта, то следует обратиться к помощи профессионалов.

Общие правила при выборе места для розетки

При выборе места для монтажа индивидуальной розетки нужно учитывать мощность климатического оборудования, расположение остальных технических устройств в помещении, толщину сечения электрической проводки и специфику планировки комнаты.

Техника и мебель не должны стать препятствием для подключения бытового кондиционера к розетке. Также перед розеткой не стоит ставить растений и цветов, ведь их приходится часто поливать, а потому существует риск случайного разлива воды и попадания ее в разъем.

Монтировать розетку рядом с газопроводами запрещено. В идеале расстояние между газовыми трубами и местом вывода электросети должно быть не менее полуметра.

Помимо этих параметров нужно учитывать и другие факторы:

• суммарную нагрузку на выбранную линию электросети с учетом всех подключенных электрических приборов;
• возможность изменения схемы прокладки кабелей;
• наличие в доме автомата от перегрузки и т.д.

Шнур кондиционера чаще всего имеет длину до метра, поэтому розетку нужно установить максимально близко к аппарату (в идеале она должна располагаться на уровне монтажа корпуса устройства). Ведь в противном случае придется тянуть удлинители через всю комнату, что может негативно сказаться на интерьере.

Помимо этого удлинители и адаптеры – это лишние соединения и дополнительные контакты, поэтому производители климатического оборудования рекомендуют избегать подобного многоступенчатого соединения.

Из-за этого расстояние от потолка до вывода электрической сети обычно не превышает 30 см, поскольку сам кондиционер закрепляется высоко под потолком. При этом расстояние между розеткой и потолком не должно быть меньше 15 см.

Но в любом правиле есть исключения. К примеру, если в комнате установлен очень широкий багет (потолочный плинтус), то розетку придется опускать ниже от потолка.

Если розетку не получается оборудовать под потолком, и ее монтируют в нижней части стены, то устанавливать ее слишком низко тоже не стоит. От того, на какой высоте от пола расположена розетка для кондиционера, зависит удобство эксплуатации помещения.

Эксперты советуют делать ее на высоте 10-15 см, ведь тогда при мытье пола вода не будет попадать в разъем. Но в большинстве случаев розетки в квартире расположены намного выше.

По европейскому стандарту они устанавливаются на высоте в 30 см от пола, а по российскому стандарту (он остался еще с советских времен) – в 90 см. Расстояние между розеткой и откосом окна должно составлять не менее 10 см, а между розеткой и ближайшей стеной должно быть хотя бы 20 см.

Все заземленные металлические элементы (батареи, трубы теплоснабжения, водопроводные трубы и т.д.) должны располагаться от места вывода электросети на расстоянии не менее 50 см. Также от труб отопления электрический провод дополнительно защищают изоляцией.

Промышленные модели с большой мощностью коммутируются к распределительному щиту напрямую. Для этого в помещении прокладывается дополнительный кабель. Также напрямую к электрощиту подключают наружный блок сплит-систем. Шнур внутреннего блока может быть подключен к обычной розетке внутри помещения.

Наличие отдельной линии и отдельного автомата при подключении климатического оборудования имеет ряд преимуществ:

1. В случае поломки кондиционера и короткого замыкания на линии остальные электроприборы будут работать в стандартном режиме.
2. Если есть отдельная линия, можно установить кондиционер любой мощности, не высчитывая общую нагрузку на проводку.
3. Наличие отдельной линии дает возможность установить дополнительную дифзащиту и СУП. Это актуально в том случае, наружный блок кондиционера доступен для прикосновения.

Вне зависимости от места установки кондиционерной розетки, она должна иметь заземление или дифференцированное реле. Заземление – это искусственно созданный контакт между электрическим устройством и землей, за счет которого снижается напряжение электроустановки.

Отсутствие заземления может привести к возникновению потенциала на корпусе и на всех металлических частях кондиционера в половину фазного напряжения из-за наличия фильтра по питанию. Производители любого климатического оборудования указывают в паспорте наличие обязательного заземления, поэтому им не стоит пренебрегать.

Также все тянущиеся от розетки электрические провода должны соответствовать нагрузке. Лучше всего выбрать надежные медные трехжильные провода белого, синего и желто-зеленого цвета (фаза, ноль и заземление), поскольку алюминиевые имеют меньший показатель электропроводности. Если розетка имеет алюминиевые провода, их лучше заменить на медные.

Лучше всего брать провода с сечением около 2,5 мм 2 . Если сечение проводов слишком маленькое, они не выдержат нагрузки.

Электрика в жилых помещениях

• Электромонтаж в квартире
• Электрика в однокомнатной квартире
• Электрика в двухкомнатной квартире
• Электрика в трехкомнатной квартире
• Электрика в четырехкомнатной квартире
• Электромонтаж на даче
• Электромонтаж в частном доме
• Электромонтаж в загородном доме
• Электромонтаж в деревянном доме
• Электрика в доме из СИП панелей
• Электромонтаж в гараже
• Электромонтаж в коттедже
• Электромонтаж в таунхаусе
• Электрика в бане и сауне
• Электрика в бытовке
• Электрика в щитовом доме
• Электрика в брусовом доме
• Электрика в каменном и кирпичном доме
• Замена электрики в “Хрущевке”
• Замена электрики в “Сталинке”
• Замена электропроводки в панельном доме
• Временное электроснабжение
• Монтаж скрытой электропроводки
• Скрытая проводка в деревянном доме

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.

Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.

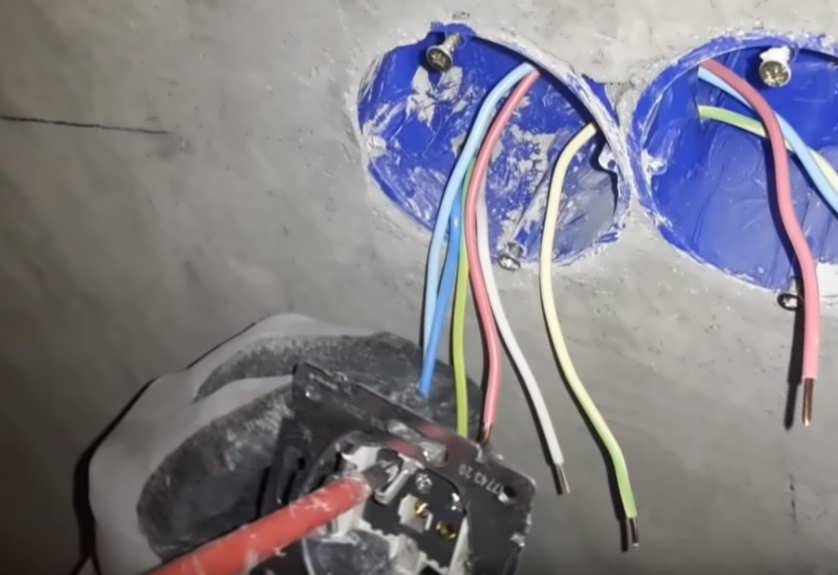

Порядок установки

1. Сделайте штробы и отверстие.
2. Установите проводку.
3. Зачистите концы проводов на 0,5-1 см.
4. Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
5. Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
6. Проверьте надежность соединения.
7. Установите корпус в стену, закрепить.

Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.

С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали

Закрепляете внутренний блок на монтажную пластину.

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Правила и требования

Обычно она находится в рамках 0,8 – 1,8 кВт., смотря какая площадь подлежит охлаждению. 16 — амперная штепсельная розетка – подойдет идеально, но только для небольших помещений.

Лучшим вариантом для холодильной машины будет монтаж отдельной точки питания. Обязательно нужно провести заземление.

Предпочтительно выбрать провода с медью

Обратить внимание чтобы они могли выдержать максимальную нагрузку, которая может поступить одновременно, и были под защитой автомата

Определенных правил, что регулируют размещение розетки, не существует. Каждое помещение рассматривается в индивидуальном порядке.

Имеет значение местоположение мебели и связь с другими электрическими приборами. Мы привыкли, что внутренняя часть кондиционера находиться под потолком, а так как розетка должна находиться вблизи от него, её размещают на 0,3 метра ниже потолка.

Вы в праве разместить точку электроснабжения в другом месте, но должны при этом учитывать куда будет прятаться провод. В большинстве случаев, длина провода составляет меньше 1 метра.

Руководствуйтесь этим параметром при монтаже, чтобы не пришлось пользоваться удлинителем.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Какой кабель использовать

Прокладка электропитающих кабелей планируется исходя из мощности бытовых приборов:

• Медный кабель сечением проводника 8 кв. мм планируется для обеспечения отдельных потребителей большой мощности — электроплита, варочная поверхность, электродуховка, котел отопления, водонагреватель накопительный, водонагреватель проточный, стиральная машина автомат, посудомоечная машина;
• Кабель медный сечением 4-6 кв.мм — микроволновка, холодильник, электрочайник, кухонный комбайн;
• Медный кабель сечением проводника 2-4 мм — для тостера, блендера, электромясорубки, кофеварки, кофемашины, телевизора и других потребителей.

В случае установки блока розеток рекомендуется проложить отдельную линию к блоку из кабеля сечением 6-8 мм, это обеспечит надежную работу  без перегрева линии.

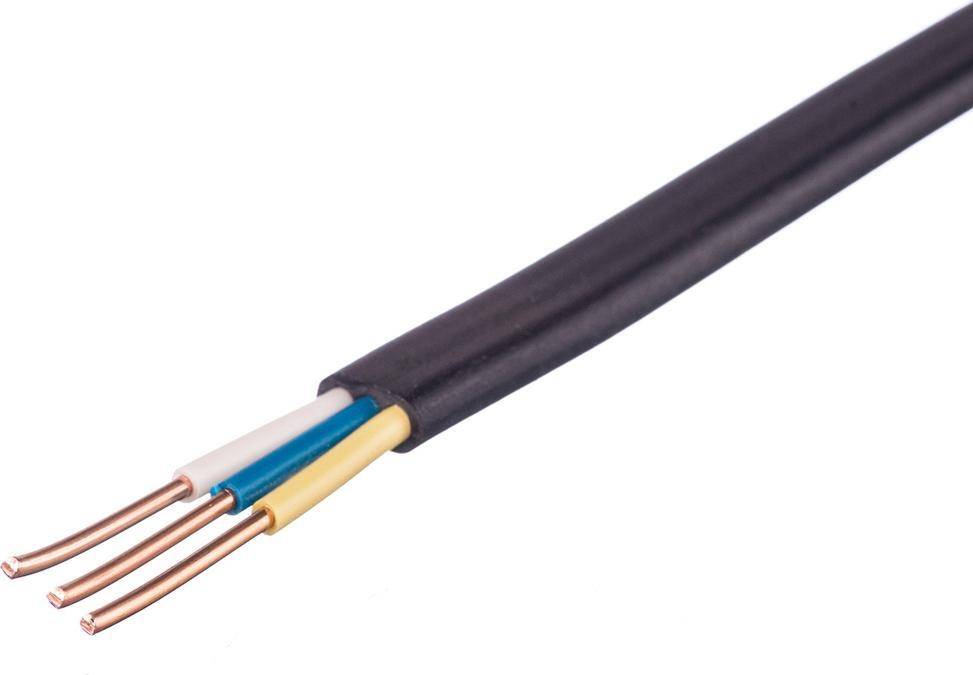

медный кабель ВВГнг

Установка отдельных линий к потребителям большой мощности позволит обеспечить надежную подачу электроэнергии к прибору и  аварийное отключение автоматом защиты. Например, при выходе из строя нагревательного элемента стиральной машины и коротком замыкании в цепи, индивидуальный автомат отключит только линию питания стиральной машины. А остальные приборы будут продолжать работать в нормальном режиме.

Внимание! При прокладке новой проводки нужно использовать только медный кабель, никаких скруток с алюминием, только цельные жилы от автомата на щитке до кухонной розетки!

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

1. Прямое подключение к розетке.
2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний)

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

• климатическим системам оконного типа;
• любым при мощной электрической сети в жилом помещении;
• временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

• схему работы кондиционера;
• общую схему подключения;

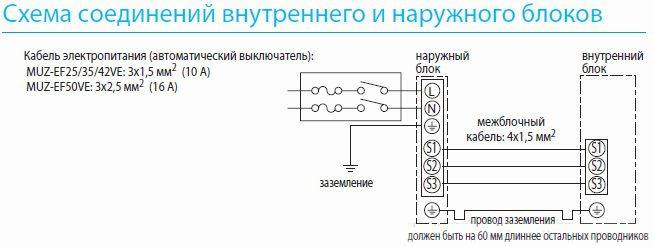

• электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Не стоит рисковать! Если схемы для вас непонятны, не полагайтесь на волю случая. Обратитесь за помощью к профессионалу, который безопасно и в короткие сроки проведет качественную установку.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

• старая проводка с использованием алюминиевой проволоки;
• некачественное сечение проводов, которые могут не выдержать нагрузки;
• отсутствие заземления и защиты от перепада напряжения;
• критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

• для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
• медная проводка;
• соответствие диаметра провода требованиям;
• наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Читаем дальше — узнаём больше!

2.58

Оценка: 2.6 из 5 Голосов: 166

5

Ответить 5 лет назад

Анна

5 лет назад Цитата

До этого времени долго мучилась от жары, ведь наш кондиционер испортился, а кроме меня , тут не кто не живет,все не хотела звать мастера,думала сама.Прочитав ваше статью ,я с легкостью смогла понять в чем была проблема,спасибо Вам и вашему замечательному разделу.

Ольга Сойка

5 лет назад Цитата

В наши дни есть нужное и высокотехнологичное оборудование, как кондиционер. Недавно и мы приобрели кондиционер, решили создать уютный микроклимат у себя дома. Немедля приступили, но не получилось подключить. Прочитав информацию и руководствуясь инструкцией, соблюдая последовательность, подключили.

Сергей

5 лет назад Цитата

Прежде чем самому подключать дома кондиционер,- вспомните пословицу. Скупой платит дважды. Надумали ставить кондиционер,- пригласите специалиста по его установке. И дама у вас будет комфортно и нервы себе сбережете!

Ринат

5 лет назад Цитата

Хочу обратить особое внимание. В зависимости от марки кондиционера, подключается к сети внутренний блок или в некоторых случаях наружный

Необходимо это учитывать, для расчета длины питающего кабеля. В целом статья познавательная. Подчеркнул для себя некоторые вещи.

Порядок работ

Первым делом необходимо подобрать набор нужных для установки подключения инструментов и материалов. Далее тщательно изучите схемы, предложенные производителем. После ознакомления с правилами и требованиями можно перейти к непосредственной прокладке кабелей для выполнения соединения клемм блоков.

Выбор розетки

Для подключения через розетку, последняя должна отвечать некоторым требованиям, которые направлены на эффективность и безопасность функционирования прибора.

1. Дифференцированное реле или надежное заземление – обязательный критерий при выборе.
2. Допустимо использование медных проводов, с качественно выполненным сечением.
3. Подключение розетки к щитку осуществляется только через защитный автомат.

Необходимо обратить свое внимание на евророзетки нового поколения. Они полностью соответствуют требованиям производителя

Обладают хорошим оснащением и защитой при перепадах электричества.

Дифференцированное реле необходимо при отсутствии заземления

Выбор провода

При выборе провода необходимо обратить внимание на его сечение, оно должно в точности подходить требованиям производителя, заявленным в инструкции. Сечение, необходимое для бытовых приборов, равно 1.5-2.5 квадрата, сила тока не должна превышать 19 А

Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв. мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться.

Медные провода в три жилы обеспечат высокую эффективность работы сплит-системы.

Также важно помнить, что прокладывать провода вблизи труб системы отопления или газоснабжения категорически запрещено, минимальное расстояние между ними – 1,5 м. Электрические жгуты в обязательном порядке должны быть помещены в защитный гофр, а следом закреплены хомутами

Подключение испарителя

Установка подключения блоков идентична, и не вызовет у вас особого затруднения

Важно следовать нижеизложенным правилам и соблюдать технику безопасности при работе с электричеством

1. Первым делом удалите пластиковую лицевую панель.
2. Далее демонтируйте защитную крышку, а также фиксаторы кабелей.
3. Протяните провода через стенной проем, который расположен за кондиционером или на боковой стенке.
4. После необходимо убрать защитную ленту с жил на расстоянии 30-40 мм от края.
5. Оголенные жилы вставьте в клеммы и надежно закрутите винты крепления.
6. Следующим шагом станет укрепление выходящих проводов.
7. По окончании проведения этих манипуляций соберите прибор в обратном порядке.

По завершении установочных работ проведите проверку корректности этого подключения – сверьте полученный результат со схемами производителя. Только после тщательной проверки разрешается включать и использовать кондиционер.

В заключение еще раз необходимо упомянуть, что работа с электрической сетью довольно опасна, поэтому самостоятельное подключение может закончиться травмами или поломкой необходимых деталей. Рекомендуется обратиться за помощью к работнику, который имеет все необходимые материалы и хорошо знаком с техникой безопасности. При неправильном подключении вы вскоре столкнетесь с необходимостью ремонта прибора. Не жалейте денег, чтобы нанять мастера, т. к. скупой платит дважды.

Преимущества и недостатки кондиционеров

Если вы собираетесь покупать кондиционер или сплит-систему, вам будет интересно узнать о плюсах и минусах.

Преимущества

• Обеспечение комфортной температуры в комнате. Независимо от погоды за окном, сплит-система позволит создать благоприятную атмосферу в помещении. Летом кондиционер охладит воздух, а осенью или весной — нагреет. В любом случае находиться в комнате будет комфортно.
• Чистый воздух в помещении. Особенно это актуально для жителей крупных городов, проживающих в промышленных районах. Использование кондиционера позволит получить прохладный, чистый воздух, не открывая окон.
• Поддержание оптимальной влажности воздуха. Некоторые модели имеют функцию осушения, создавая оптимальный уровень влажности в помещении.

Недостатки

Обращаем внимание, что кондиционер может принести вред человеку, только при неправильном использовании. Если не чистить регулярно агрегат, в нем могут начать размножаться вредные бактерии и вирусы. Из-за особенностей работы кондиционера воздух в помещении становится более сухим, поэтому рекомендуем использовать отдельные устройства, повышающие уровень влажности в комнате. Во время работы компрессоры издают небольшой шум

Обычно компрессор находится в наружном блоке, и в помещении не слышно, как он работает.

Освещение

• Щит управления освещением
• Установка люстр и светильников
• Монтаж систем освещения
• Установка люминесцентных светильников
• Установка потолочных светильников
• Освещение лофт
• Установка светильников Армстронг
• Установка светильников Грильято
• Управление светом с пульта
• Установка точечных светильников и спотов
• Установка трековых светильников
• Освещение квартиры
• Установка фонарных столбов
• Уличное освещение
• Освещение склада
• Освещение парковки и автостоянки
• Освещение дорог
• Освещение улиц в СНТ
• Уличное светодиодное освещение
• Освещение подъездов многоквартирных домов
• Утилизация ламп и светильников
• Электрика и освещение под водой
• Освещение 36 вольт
• Освещение подвалов и чердаков
• Фасадное освещение
• Освещение уличной беседки
• Архитектурное освещение
• Световое оформление гирляндами
• Подключение светодиодной ленты
• Автономное и дежурное освещение
• Управление освещением
• Техническое обслуживание освещения
• Ремонт систем освещения
• Управление освещением из нескольких мест
• Сенсорные выключатели света
• Установка проходных выключателей
• Установка импульсного реле
• Подключение электродвигателей
• Подключение магнитного пускателя
• Подключение реле времени
• Подключение реле температуры
