Принцип работы выключателя с ДД
Выключатель с датчиком движения (ДД) — это комбинированный электроприбор, способный реагировать на перемещаемый субъект в подконтрольной сенсору зоне. Его можно установить в закрытых домах и на улице. Уличные выбираются исходя из требуемой степени защищенности (то есть, IP).
В качестве такого электроприбора выступает блок управления с датчиком и сопряженный с ним клавишный выключатель. Чтобы техника не подвергалась потенциальным неисправностям, рекомендовано ДД комбинировать с обычным клавишным выключателем. Если же это проигнорировать и использовать только ДД напрямую, тогда неисправность в автоматизации может добавить достаточно хлопот для жителей дома.
Выбирая электроприбор, нужно заранее определиться с его монтажным местом. Возможно понадобится комбинированная модель в едином корпусе. Или же ваш случай рекомендует взять два отдельных прибора и соединить их проводами.
На торговых площадках электротехники достаточно много, поэтому подобрать нужный вариант всегда реально.
Принцип работы выключателя света с датчиком движения:
- Если в наблюдаемой зоне нет передвижения, электрическая цепь девайса разомкнута.
- Когда в отслеживаемую зону входит человек (замечается факт движения), сенсор срабатывает и переставляет контакт для замыкания цепи питания, что разрешает светодиодам включаться.
- Пока в отслеживаемой датчиком комнате находится человек, цепь остается замкнутой. Также, для поддержки ее в замкнутом состоянии может использоваться задержка отключения, регулируемая таймером.
- Когда из подконтрольной зоны выходит человек, контур размыкается, лампочка не получает электропитание и перестает гореть.
Это экономит электроэнергию и позволяет получать освещение, когда нужно и где нужно. Но чтобы сэкономить на электроэнергии еще больше, датчик движения оснащается фотоэлементом для контроля освещаемости. Когда света хватает на подконтрольном объекте или на улице от солнца, сенсор не работает и не активирует освещение. Как только фотореле «разрешит» работу датчика при слабом освещении, то штатная работа ДД станет задействована полноценно.
Настройка (регулировка) светильника с датчиком движения
В нашем светильнике со встроенным датчиком движения присутствует три параметра доступных для регулировки, это:
1. Установка радиуса действия (чувствительности) датчика движения 2. Регулировка времени (продолжительность включения) 3. Установка порога срабатывания сумеречного выключателя
Все настройки выполняются с помощью трех регуляторов, спрятанных под плафоном светильника, на корпусе.
Давайте разберемся за что отвечает каждый из них.1.Установка радиуса действия (чувствительности) датчика движения Эта регулировка позволяет настроить расстояние, на котором датчик движения, встроенный в светильник, сможет определять перемещения. Возможный диапазон регулировки от 1 метра (крайнее левое положение) до 8 метров (крайнее правое положение).2.Регулировка времени (продолжительность включения) Этот регулятор устанавливает продолжительность включения светильника. Диапазон регулировки от 5 секунд (крайнее левое положение) до 15 минут (крайнее правое положение). При обнаружении движения, в период, когда светильник уже включен, таймер сбрасывается и отчет времени начинается сначала.3. Установка порога срабатывания сумеречного выключателя. Требуемый порог срабатывания светильника устанавливается в диапазоне от 2лк (регулятор повернут влево) до 2000лк (регулятор повернут вправо).
Данной регулировкой, вы сможете настроить степень освещенности, при которой будет включаться светильник. Так, если помещение в дневное время освещается естественным солнечным светом, нет никакой необходимости в работе светильника и изменив порог срабатывания, вы заставите светильник включаться лишь в темное время суток. На сегодняшний день существует великое множество различных модификаций светильников с датчиками движения, различных производителей, размеров и форм, предназначенных для разных условий эксплуатации, каждый найдет подходящий именно для него вариант. Главное, что все они имеют схожий принцип работы, и вы, используя эту статью, сможете самостоятельно установить, подключить и настроить практически любой светильник со встроенным датчиком движения.
Варианты монтажа
На устройстве есть три контакта. Один из них нулевой, второй — для питания и третий — для выведения тока к лампочке. В зависимости от того, сколько в цепи будет различных элементов, подключение осуществляется по разным схемам. При подключении необходимо ориентироваться на схему, которую предлагает производитель. Её можно найти в инструкции пользователя либо на корпусе устройства.
Цепь с одним датчиком
Это самая незамысловатая схема. На один контакт подаётся фазовый провод, второй идёт на заземление, ну а третий объединяем с лампочкой.
Монтаж выключателя к датчику
По такой схеме действуют, если требуется подключить простой выключатель
Это нужно, если свет должен оставаться включённым или выключенным и неважно, есть человек в комнате или его нет. Подключение выключателя происходит параллельно
Тут нужно заметить, что выключатель устанавливается только для того, чтобы свет был включен или же выключен. В одном своём положении он отключает детектор, а в другом положении детектор активируется.
Несколько датчиков
Если комната имеет необычную форму, то, скорее всего, одного датчика будет недостаточно — потребуется установка нескольких устройств. Если, например, в коридоре изогнутой формы будет стоять лишь один датчик, то не будет уверенности, что работать он будет верно.

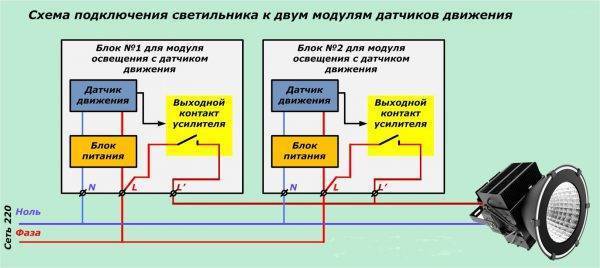

В этом случае схема будет содержать несколько устройств, установленных параллельно. На каждое из них непрерывно идёт нулевая фаза, после чего все выходы от них объединяются в один кабель и идут на лампу. При срабатывании любого из датчиков подаётся напряжение и лампочка загорается.
В случае если одним датчиком должны управляться одновременно несколько лампочек, которые в сумме имеют мощность большую, чем рекомендуется, то придётся подсоединить к цепи ещё и магнитный пускатель. Оптимальным вариантом будет замена источников света на светодиодные, так как они потребляют намного меньше энергии и не предъявляют высоких требований по мощности.
Особенности выбора устройства

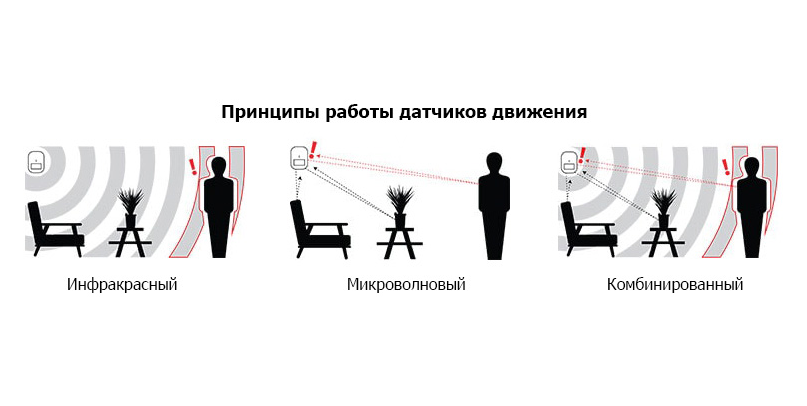

Прежде чем отправляться в магазин и приобретать себе датчик, нужно определиться с его моделью и функциями, а это напрямую зависит от поставленных целей, размеров помещения, а также условий, в которых он будет использоваться. Все приборы можно разделить на активные и пассивные:
- Активные работают по аналогии с обычными радарами. Они излучают волны света в инфракрасном спектре, которые, попадая на объект, отражаются от него и затем уже регистрируются устройством. Существует положение предмета, заданное изначально. Если это положение меняется, значит, объект движется и датчик срабатывает.
- В пассивных срабатывание происходит от тепла, которое излучается человеком.
- Существует и комбинированный тип. В него включён функционал первых двух типов.
Датчики активного типа работают в диапазоне ультразвука. Звук ограничивается двадцатью тысячами герц. Ухо человека на такой звук не реагирует, но вот животные прекрасно его распознают и начинают беспокоиться. Поэтому если в доме имеются животные, то такой тип устройства неприемлем.
Анализируя все данные, можно прийти к выводу, что для домашнего применения оптимальным будет установка пассивного датчика. Если устройство имеет сферическую форму, то оно отслеживает всё вокруг. Модели, которые крепятся на стену, могут работать под различным наклоном по горизонтали и вертикали. Как правило, это сто восемьдесят и двадцать градусов.
Большинство существующих датчиков движения не могут охватить всё помещение
Это заставляет обращать особое внимание на правильность места монтажа, выбор верного угла наклона
Приборы можно подразделить на подвижные и неподвижные. У первых можно самостоятельно регулировать угол наклона устройства, меняя тем самым зону обнаружения.
Выбор места для установки
Область установки датчика имеет большое значение для его правильной работы. У каждого прибора есть свои определённые технические характеристики, в соответствии с которыми выбирается место его размещения.
Регулировка освещения на лестнице при помощи датчика движения очень проста
Например, микроволновые датчики не рекомендуется устанавливать в жилых помещениях, так как СВЧ-излучение негативно влияет на здоровье человека. Ультразвуковые приборы безвредны, но если в доме есть животные, то устройство будет выступать для них раздражителем, вызывающим тревогу и беспокойство. Инфракрасные линзы слабо различают источники теплового излучения, не дифференцируют входящий сигнал, и поэтому могут срабатывать как на появление человека, так и на струю тёплого ветра из открытой двери.
Датчик движения включает свет при приближении к дверям
Монтаж сенсоров, управляющих наружным освещением (или другими процессами) сопряжён с повышенными требованиями устойчивости к климатическим условиям. Повышенная влажность, мороз и жара — всё это может отрицательно влиять на исправность датчика
Поэтому при выборе прибора следует обращать внимание на IP-показатель, который характеризует степень защищённости от пыли и влаги
Градация проводится по шестибалльной системе: первая цифра показывает уровень защищённости от пыли, вторая — от проникновения влаги. Например, индекс IP 20 рекомендован для жилых помещений, для наружной установки больше применим датчик с индексом IP 56.
Возможные проблемы и их решение
Если датчик исправно включает свет, но с выключением возникают проблемы, первым делом нужно проверить переключатель задержки освещения. Возможно, TIME-регулятор настроен на максимальное время работы, из-за чего интервалы между срабатываниями слишком маленькие: светильник не успевает выключиться.
Совет! Возможно, имеет место недостаточная чувствительность детектора или неправильная настройка LUX-параметра. Нужно выкрутить ручки на максимум, проверить исправность устройства.

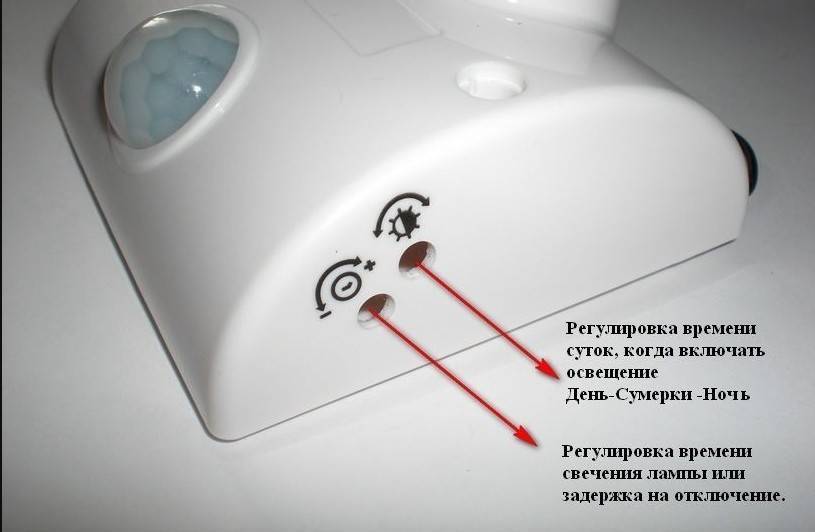

Вариант расположения TIME и LUX
Неверно выбрано место установки
Для правильной установки прибора необходимо учитывать принцип его работы: ИК датчик отлично реагирует на движения «мимо», но может не сработать при движении на него, а ультразвуковые и микроволновые воспринимают движение «на себя».
Если между прибором и зоной действия находится какой-либо предмет, это также становится причиной осечек: необходимо убрать препятствия перед излучателем. Иногда электроприборы дают ложные срабатывания, когда находятся на близком расстоянии от светильника. Если замечена такая проблема, необходимо разместить лампу немного дальше.
Совет! Инфракрасные детекторы реагируют на любой предмет, излучающий тепло. Поэтому стоит осмотреть помещение на наличие обогревательных приборов.
Технологии отслеживания движений
Перегорание лампы
Если устройство абсолютно не реагирует на попадание объекта в зону, причиной чаще всего оказывается обычное перегорание лампы. Перед установкой следует проверить лампочку в другом светильнике.
Неисправности проводки
Когда все возможные причины неполадок проверены, но датчик все равно не запускается, нужно прозвонить мультиметром все участки цепи. Если проблема в проводке, требуется обесточить систему и заново подключить устройство.
Важно! Иногда проблема кроется в соединении провода с клеммным блоком. Из-за попадания пыли и мусора провод окисляется, и детектор перестает работать
Нужно очистить кабель от окисления, конец опрессовать НШВИ.
НШВИ наконечники
Брак и неправильные условия эксплуатации
Случается, что причина неполадок кроется в самом устройстве: заводской брак либо повреждение во время транспортировки (характерно для дешевых устройств с низкой степенью защиты). Если датчик не обладает хорошей защитой от влаги, но его разместили на открытом для воды месте (на улице защитного козырька, в ванной), то внутрь могла попасть вода, из-за чего электроприбор выйдет из строя.
Совет! Перед покупкой нужно всегда осматривать детектор на наличие видимых повреждений, если возможно, то лучше проверить его работоспособность в магазине. Нельзя выкидывать гарантийные талоны и коробки от техники: при неполадках можно будет заменить устройство по гарантии.
Упаковка датчика движения
Не нужно быть мастером, чтобы понять, как правильно подключить датчик движения для автоматического включения света: достаточно следовать простым инструкциям по эксплуатации и настройке прибора. Датчик движения может сэкономить до 50% электроэнергии, что вкупе с удобством применения многократно окупит стоимость устройства.
Неполадки в работе или ошибки подключения
В качестве неполадок в работе датчиков движения выделяются:
- Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
- Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
- Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
- Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
- Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
- Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.
Подсоединение контроллера движений к осветительному прибору
Подключить датчик передвижения по схеме — простая операция, которая напоминает подсоединение обыкновенного выключателя. Это логично, ведь этот прибор, подобно выключателю, размыкает и замыкает контакт через электроцепь, где находится осветительный прибор.
Согласно схеме, существует 2 вида провода питания датчика: фаза (проводник коричневого цвета) и ноль (провод голубого цвета). Когда из него выходит фаза, она передается на один из двух концов лампы в светильнике и наоборот. Когда контроллер срабатывает, контакт реле замыкается, что и приводит к передаче фазы.
Чтобы присоединить контроллер движений к светильнику по схеме, вам нужно:
- снять заднюю крышку и найти колодку с клеммами. К ней подключены 3 провода, выходящие из корпуса прибора;
- посмотрев на схему, указанную в инструкции или на корпусе, присоединить провод от датчика к соответствующему проводу в корпусе устройства;
- после подключения контроллера надеть заднюю крышку;
- для подключения проводки в распределительной коробке, где есть 7 проводов (3 от датчика движения, 2 от светильника, а также ноль и фаза), провод фазы кабеля питания подключается вместе с проводом фазы от контроллера передвижения. После провод «0» от кабеля питания соединяется с аналогичным проводом от светильника и датчика. Последний этап — соединение 2 оставшихся проводников.
Схема подключения
Используемая схема подключения датчика движения непосредственно зависит от количества установленных в нем контактов. В продаже представлены варианты с двумя или тремя точками присоединения провода. Часть из них используется для питания устройства, а один в целях управления осветительным прибором или контактором, позволяющим подключить к детектору более мощную нагрузку.
С использованием трех проводов
В трех проводном детекторе контакт, помеченный «L» подсоединяется к фазе линии, «N» к ее нулю, «L1» или «A» к управляемому устройству. Второй необходимый для питания лампы или контактора провод берется из общей электрической сети.

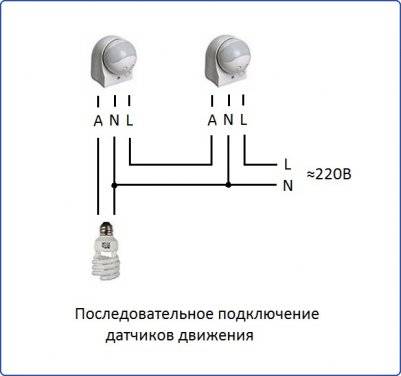

Для увеличения чувствительности и охвата пространства датчиков применяют параллельное подключение нескольких из них. Срабатывание любого, приведет к подаче напряжения на потребляющее устройство.
Выключатель S1 на приведенной схеме подключения датчика движения позволяет осуществлять ручной контроль работы осветительных приборов.
«Сквозные», на двух проводах
Схема подключения подобного датчика движения для света достаточно тривиальна, он устанавливается в разрыв линии питания. Зачастую они оснащены собственными батареями, что позволяет уменьшить количество проводки при монтаже устройства. Кроме того, подобные детекторы чаще применяются для охранных систем. Связан этот фактор непосредственно с низкими значениями тока линии в них, что позволяет использовать более тонкие провода. Которые, в свою очередь, проще укладывать в каналы до сигнализирующего оборудования.
Ручные выключатели
Для ручного контроля автоматической системы освещения, монтируется и применяется схема подключения датчика движения к лампочке с использованием обычных выключателей. Один подсоединяется параллельно сенсору и позволяет вручную активировать свет. Второй на разрыв линии питания самого детектора, что дает возможность блокировать его на определенные периоды. К примеру, днем, когда освещение не нужно.
Ручное управление, разрывающее цепь питания всей системы, может быть заменено на автоматику, в виде реле времени или цифрового контроллера. Последний позволяет применять детектор движения, контролирующий освещение, в комплексе аппаратуры относящейся к понятию «умного дома».
Подключение датчика к осветительному устройству
Прежде всего, нужно определиться, где будет монтироваться датчик движения и устройство освещения. Монтируем прибор, предварительно отсоединив от него подставку. Её устанавливаем на потолке или на стене.
Датчик должен находиться выше пола на два с небольшим метра. Провода, которые к нему идут, зачищаем примерно на десять миллиметров. Открутив крышку устройства, можно увидеть три контакта, а также разноцветные провода. Синей маркировкой обозначен нулевой провод, фаза имеет красно-коричневую или фиолетовую маркировку, «земля» обозначена жёлтым или зелёным цветом.
Подаём на датчик напряжение, при этом соблюдаем маркировку по цветам. Провода, подающие ток, подводим на клеммы L и N. Места соединений изолируем. Если монтаж делается при помощи выключателя с двумя или более клавишами, то одним контактом подводим питание к датчику. Если случайно перепутаете фазу от детектора и подадите её на лампу, функциональность цепи будет нарушена и она работать не будет.
При этом ничего смертельного не произойдёт, достаточно просто переделать подключение проводов. Точно так же происходит подключение детектора к обычной электрической вилке. В этом случае он будет получать питание от розетки, как и любой другой прибор. Далее включаем в цепь устройство освещения. Фаза, которая выходит из датчика, соединяется с лампочкой. Не забываем про изоляцию соединения.
Настройка ДД
После установки сенсор следует настроить на работу в конкретном помещении. Для регулировки на корпусе имеются специальные поворотные регуляторы. Нужно отрегулировать угол наклона – точных рекомендаций по установке нет, так как все зависит от модели и от высоты, на которой будет датчик
Важно, чтобы сенсор контролировал как можно большую территорию
Следует отрегулировать чувствительность прибора. Это сложная настройка, от которой зависит, будет ли включаться сенсор из-за мелких и средних животных. Как правильно настроить датчик – сначала нужно выставить минимальное значение.
Посмотреть срабатывание на человека и животных. По мере необходимости понемногу увеличивать чувствительность и доводить до нужных значений.
Время задержки – еще один параметр, который нужно установить. В описании прибора указаны минимум и максимум модели, исходя из этих данных, и выбирается положение. Варьируется от 0 до 10 минут.
Уровень освещенности относится к регулированию приборов с фотореле. Не в каждом приборе оно имеется, поэтому такая настройка относится лишь к некоторым моделям. При включении регулятор нужно установить в максимальное положение. Вечером при необходимости дополнительного освещения регулятор поворачивается к минимальному положению, пока лампочка включается.
Регулировочные рычажки находятся на лицевой или тыльной стороне корпуса. Они подписаны – SEN (чувствительность), Time (время задержки), LUX (уровень освещенности).

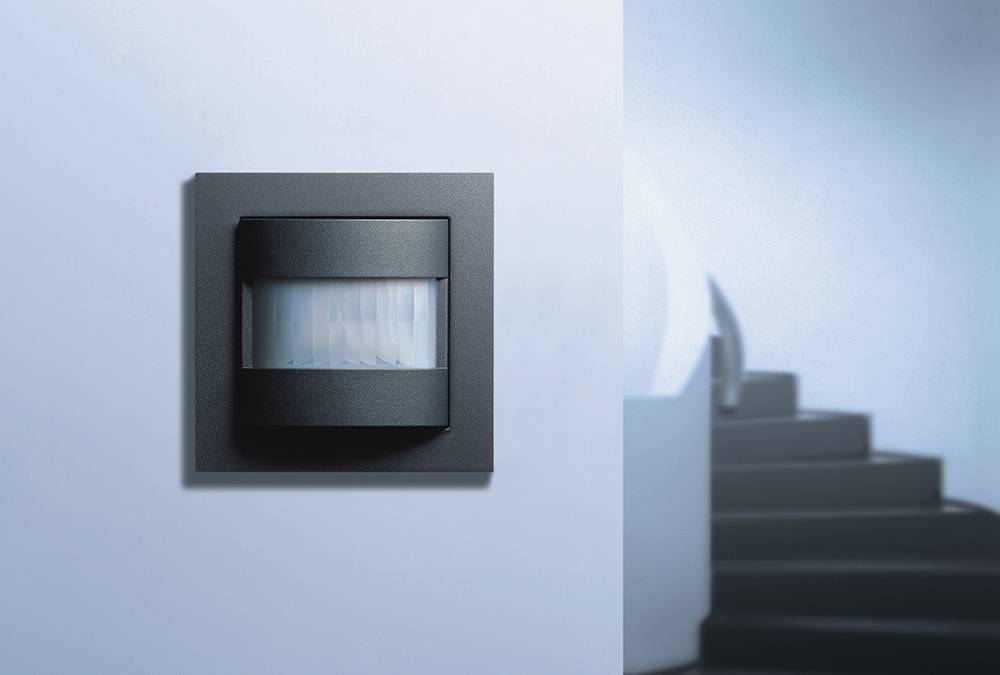

Выключатель с датчиком движения – это устройство, которое помогает экономить электроэнергию. При движении вблизи сенсора включается свет. Они устанавливаются в разных комнатах квартир и частных домов, а также в гаражах или кладовках. Умное освещение включит и выключит свет, даже если человек забыл это сделать.
Ориентиры грамотного выбора
Разные модели могут иметь разное назначение. Некоторые предназначены только для управления внутренними осветительными приборами, другие более универсальны и могут использоваться для схем с электроприборами, с устройствами сигнализации, с системой уличного освещения.
Датчики могут быть с ограниченным и круговым обзором, иметь разные углы горизонтального и вертикального наблюдения. Устройства для подключения на стену контролируют зону под углом 110—120° или 180°по горизонтали и 15—20° по вертикали.
Модели с подвижным органом обзора существенно облегчают настройку, а вот стационарные не имеют такой возможности, поэтому для них нужно более тщательно выбирать место размещения.
У моделей с ограниченным обзором угол обзора может варьироваться и составлять от нескольких единиц до сотен градусов. При выборе устройства необходимо учитывать, какую площадь сможет контролировать прибор
Детекторы с круговым обзором могут охватывать контролируемую зону под углом в 360° по горизонтали. Их зона обзора имеет форму конуса, расширяющегося книзу. Несмотря на большую зону контроля, не просматриваемые участки (за пределами радиуса, в углах) в помещении все равно остаются.
Для установки датчика на улице или в помещениях с повышенной влажностью необходимо выбирать устройство с высокой степенью защиты от внешних факторов (пыли, влаги).
Например, устройства с защитной степенью IP20 допустимо использовать только во внутренних помещениях с нормальной влажностью, с IP33 возможна установка на улице — на террасе, крыльце, беседке. С IP44 можно монтировать на улице, но защищать козырьком от попадания капель воды во время атмосферных осадков.
Приобрести можно готовый комплекс из выключателя и датчика движения. С особенностями его выбора и установки ознакомит рекомендуемая нами статья.
