Сделала экран для батареи своими руками – вышло даже лучше, чем на заказ

Изготовление батареи отопления из профильной трубы

Радиатор отопления является таким устройством, которое могут изготовить не только промышленные компании, но и хозяева домов, включая новичков в этом деле. Правда, последним придется потратить немало времени.Наиболее просто изготавливать батарею из профильной трубы с квадратной или прямоугольной формой в разрезе. Это потому, что она не крутится, и ее легко зафиксировать, что позволяет сосредоточиться на выполнении всех сварочных работ и работ, связанных с резкой металла.

Устройство радиатора отопления из трубы профильной является таковым:

  • 3 горизонтальные трубы;
  • 4 вертикальные перемычки;
  • 6 заглушек;
  • приваренные к концам верхней и нижней трубы муфточки с внутренней резьбой.

Вертикальные перемычки размещаются у концов труб и позволяют воде попадать с верхней трубы в нижнюю.

Немного о теплотехнике и решетках на батареи

Даже если решетки на радиаторы нужны вам для декорирования, не стоит забывать о том, что батареи должны обогревать помещение. Любой экран снижает теплоотдачу, даже самый ажурный и тонкий. Другой вопрос, что один понизит количество передаваемого тепла на 10-15%, а другой — на все 60% или даже больше. Вряд ли вам захочется сидеть в красивом, но холодном помещении, так что при выборе декоративной решетки надо учитывать и то, как буде распространяться тепло.

Распространение тепла

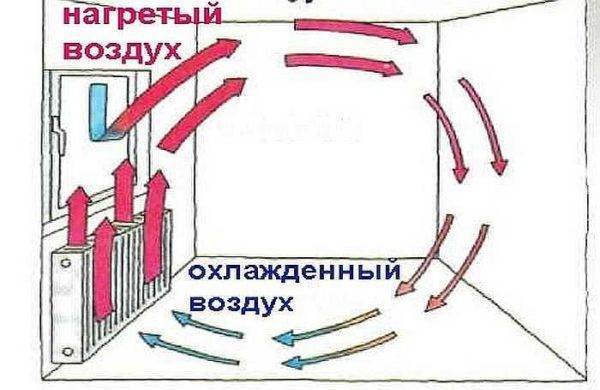

Принцип переноса тепла от радиатора отопления без решетки изображен на рисунке. Основная идея в том, что воздух должен поступать снизу, проходить вдоль батареи, нагреваться, уходить вверх. Так и работает наше отопление. При выборе решетки или экрана, надо помнить об этом. Для нормальной циркуляции воздуха необходимо чтобы внизу был зазор, а в верху — не было крышки. В крайнем случае крышка должна иметь большую площадь перфорации.

Неплохой вариант — большие отверстия позволяют свободно двигаться воздуху

Но если посмотреть на многие из декоративных решеток, можно сразу сказать, что в помещении будет холодно. Особенно этим страдают решетки на радиаторы отопления в виде короба, которые имеют стенки со всех сторон. Если они очень ажурные, как на фото вверху, беды особой нет, но если сделаны из массива дерева (как на фото внизу), почти без перфорации или с минимальными отверстиями, будьте готовы к неэффективности отопления.

Сверху батарея закрыта солидным слоем древесины без отверстий

Дерево, конечно эстетичный материал, но обладает высокой теплоемкостью. Пока древесина не нагреется, в помещении будет холодно. А так как массив находится над радиатором и нет никаких отверстий для циркуляции, радиатор под такой решеткой будет горячим, но в помещении будет холодно.

Куда обратиться для замены экрана?

Вместо возни, траты времени и нервов можно придти в комфортный опен-офис, пить кофе на диване и заниматься своими делами. А специалист проведет полную диагностику, после которой не потребуется дополнительное вмешательство.

Именно так выглядит авторизованный сервисный центр re:Store Care на базе магазинов re:Store

Не важно, где был куплен ноутбук, смартфон или любое другое устройство Apple – ребята готовы принять на ремонт даже то, что вы купили в других странах

В зависимости от проблем, re:Store Care предлагает гарантийный и негарантийный ремонт, а так же полную замену устройства – как платную, так и бесплатную.

Все сотрудники прошли квалификационное обучение Apple и во время ожидания готовы предложить консультации по любым вопросом, связанным с её техникой. Даже порекомендовать необходимые аксессуары – хотя это не магазин, всё есть в наличии.

Самое главное: технический персонал re:Store Care так же аттестован для соответствующих работ по ремонту техники, а в качестве комплектующих используются только высококлассные. Они не подведут, и дополнительных проблем после ремонта не будет.

Подробнее о re:Store Care мы писали в отдельной статье.

Стеклянные экраны


изготавливаются из закаленного стекла

Стеклянные экраны не уменьшают конвекцию, снизу подходит холодный воздух, а теплый поднимается, и для теплового излучения нет препятствий, стекло беспрепятственно пропускают солнечные лучи, демонтаж при необходимости производится легко и быстро.

Есть еще одна разновидность стеклянных экранов — акрил. Акриловое стекло тоньше, толщина его до 2,5 см, главное преимущество которого — меньший вес. Акриловое стекло обладает широчайшей цветовой гаммой и может легко трансформироваться в разнообразные формы.

Преимущества стеклянных экранов:

  • максимальная теплоотдача;
  • придание современного вида любым батареям старого образца;
  • огромный выбор декоративных видов типа фотопечати, окраски, глубокого травления, сатинирования, тонирования.

Заказывать экран для батареи можно с учетом существующего интерьера в помещении, чтобы дополнить и украсить его

Особенно важно это для тех, кто любит какой-либо определенный стиль. На экране могут быть цветы, город, портреты, все что угодно

Экраны могут быть прозрачными, матовыми, однотонными, на них может быть подсоединена светодиодная подсветка. Экраны крепятся либо к стене, либо стоят на подставках. На них можно наносить фотопечать, это идеально подходит для любителей часто менять интерьер комнаты.

Применение моллированной технологии позволит придать экрану любую задуманную форму и это поможет создать неповторимый вид вашей батарее.

Цены на стеклянные экраны различны, зависят от размеров, толщины стекла и применяемого нанесения рисунка, а также монтажа и доставки. Примерная цена за 1 кв. м:

  • прозрачных экранов — от 8 000 р.;
  • матовых экранов — от 10 000 р.;
  • цветных экранов — от 11 000 р.;
  • экранов с пескоструйным рисунком — от 13 000 р.;
  • экранов с методом фотопечати — от 15 000 р.

Последовательность изготовления рамы

1. При помощи столярного стусла распустил наличник на две заготовки длиной 60 см и две заготовки длиной 50 см. Все торцы заготовок в плоской части спилены под углом 45º.

2. Не имея столярных навыков краснодеревщика, решил соединить рамы ленивым способом — просто склеить торцы заготовок клеем ПВА. Здесь мне помогли специальные тиски из далеких времен, которые сориентировали заготовки нужным образом. Как всегда срезы идеальными не получились, поэтому щели обильно заливал клеем до полного заполнения. Это сильно затянуло процесс изготовления, так как надо было дождаться полного высыхания клея.

Сорт «первый» Заготовки рамы Тиски Склеивание торцов Рама экрана

3. После последовательного склеивания заготовок получилась прочная рама.

4. Раму заполняем ротанговым полотном, для этого был куплен самый дешевый рулон длиной 1.5 метра. Это было бумажное ротанговое полотно для экранов и мебели с капроновой нитью. Полотно можно резать ножницами. На раму полотно крепится при помощи крепежных реек, скоб и саморезов. Перед установкой из рулона необходимо вырезать кусок необходимого размера и обязательно его выпрямить , положив на ровную горизонтальную поверхность на некоторое время.

5. Для быстрого соединения здесь идеально подойдет строительный степлер, которого как назло под руками не оказалось, но были остатки клея. Полотно просто приклеено к обратной стороне рамы. Склеивание также происходило последовательно. Полотно через прокладки прижималось струбцинами к раме. Что бы не повредить раму и не приклеить прижимную рейку применялись соответствующие прокладки.

Рама экрана Вырезаем полотно Примеряем полотно Приклеивание полотна к раме

6. Вопрос крепления экрана решен при помощи двух петель от консервных банок прикрученных к тыльной стороне рамы. Высота установки петель определена опытным путем. К самой батарее крепилась капроновая бечевка к которой крепился небольшой крючок из медной проволоки диаметром 1 мм. Расположение крючка также определяется опытным путем.

Петли от банок Петля прикручена Петли установлены Крепежный крючок

7. Раму вешаем на крючки прямо на батарею, при необходимости выравниваем положение рамы изменением длины крепежа.

Батарея отопления Экран установлен

Что необходимо сделать для повышения эффективности батареи с экраном

Экран в какой-то мере снижает теплосъём с поверхности батареи. То есть разница температуры теплоносителя между прямой подачей и обраткой будет меньше.

Говорить об однозначном ухудшении скорости конвекции из-за наличия экрана нельзя. Достаточно привести в пример электрические конвекторы, у которых нагревательный элемент расположен в корпусе в виде короба, имеющего входное отверстие снизу, а выходное сверху. Такое устройство даже улучшает конвекцию, так как короб выполняет роль вертикального воздуховода, который увеличивает скорость потока.

Но что хорошо для конвекторов, не подходит для радиаторов. Батарея же работает и на конвекцию, и на радиацию (излучение). А экран какую-то часть инфракрасного излучения поглощает, а какую-то отражает обратно. И если поглощённая экраном тепловая энергия создаёт условия для вторичной конвекции, то отражённая — обогревает фасад. Это тепло можно заставить работать на обогрев помещения. Даже в обычных условиях (без экрана) рекомендуют установить за радиатором отражающую плоскость, которая возвращает в помещение инфракрасное излучение от внутренней поверхности батареи. Обычно используют фольгированный пеноплекс (или аналогичный материал). При установке экрана такая рекомендация вдвойне актуальна.

Материалы изготовления экранов

Купить декоративный экран на радиатор отопления можно у производителя. Для начала следует изучить все возможные материалы, из которых он может быть изготовлен.

Дерево

Панели из древесины пользуются популярностью благодаря эстетичному внешнему виду. Деревянные решетки — это и качество, и уют, и презентабельный вид. Этот материал экологичный, что позволяет использовать его в детских комнатах и медицинских учреждениях.

Тем не менее дерево подвержено высыханию и постепенной деформации, поэтому надо иметь источник увлажнения, хотя бы ставить неподалеку сосуд с водой.

Металл

Металлические решетки вносят в интерьер современное звучание. В зависимости от цвета и типа перфорации они могут использоваться в разных по характеру помещениях. Преимущество заключается в том, что можно выбрать практически любой оттенок, совпадающий с цветом стен, или, наоборот, контрастирующий с ним.

Благодаря фабричному оборудованию можно «вышить» на металлическом листе любые узоры с отверстиями, через которые будет поступать тепло. Металл быстро нагревается и может стать причиной ожогов у детей, так что не стоит устанавливать такой экран в детской. Кроме того, если материал тонкий, то будет подвержен деформации при ударе.

МДФ

Решетки из МДФ — бюджетный вариант для поклонников изделий из древесины. Благодаря своей структуре древесно-волокнистая плита не рассохнется из-за перегрева. Кроме того, современный материал может быть выполнен в разных тонах: дуб, венге, орех, вишня и другие. Такое цветовое многообразие нечасто можно увидеть в линейке деревянных панелей.

Изделие укомплектовано перфорированной плитой ХДФ. При уходе за панелью нужно помнить, что МДФ «боится» контакта с водой.

Пластик

Выбирая экран из пластика, надо обязательно ознакомиться с его эксплуатационными характеристиками. Многие виды пластмассы от нагрева деформируются и начинают выделять вредные вещества. Хотя стоимость пластиковых элементов невысока, все же надо позаботиться о том, чтобы эта деталь прослужила достаточно долго.

Промышленность предлагает широкий выбор панелей разных оттенков. Кроме того, на экран можно нанести рисунок, например, изображение в формате 3D.

Стекло

Очень интересный способ декора, относящийся к стилю ар-нуво. Стеклянная панель на батарею выглядит стильно, дорого, необычно. Цветной экран готовят из закаленного стекла для витражей, края его шлифуют. Стекло может быть цветным или выступать фоном для нанесения рисунков, фотопечати, аэрографии.

Возможно использование методов художественной резки, пескоструйной росписи. Большой выбор методов декорирования делает такой экран эксклюзивным. С обратной стороны на стеклянной стенке может скапливаться конденсат. Предотвратить этот процесс можно, сделав перфорацию — несколько отверстий для циркуляции воздуха.

Ковка

Кованые решетки также обладают огромным потенциалом для создания эксклюзивных моделей. Практически каждое изделие — авторское. И в то же время оно задает тон всему помещению. У ковки давнее, широко известное прошлое: изящные решетки украшали камины старых европейских замков и русских дворянских усадеб.

Выбирая такой декоративный экран отопления, следует подобрать соответствующие элементы для оформления интерьера. Это могут быть светильники в замковом стиле, имитация кирпичной кладки, гобелены или предмет антикварной мебели с использованием готических элементов, например, стрельчатых арок.

Гипсокартон

Гипсокартонные короба наиболее распространены, потому что могут быть сделаны своими руками. Выбор окончательной отделки широчайший: изделие можно покрасить, оклеить обоями или нанести декоративную штукатурку.

К недостаткам можно отнести сложность выполнения перфорации, которая увеличивает теплопроводность.

Экзотические материалы

Помимо хорошо известных и зарекомендовавших себя материалов, можно выбрать экзотическое покрытие для изделия. Например, использовать панели из бамбука, джутовую веревку. Также стоит попробовать кожу — это экологично и интересно. Стиль такого помещения получится колониальный, южный.

Благодаря специальным строчкам перфорации, кожа дышит и пропускает теплый воздух.

Делаем экран для радиатора своими руками

Проще всего самостоятельно изготовить декоративный экран для радиатора из МДФ и других древесно-стружечных плит.

Материалы для работы

Как сделать экран для батареи отопления своими руками? Рассмотрим подробно инструкцию, с которой необходимо предварительно ознакомиться, прежде чем приступить к выполнению технологического процесса.

Для изготовления декоративного экрана следует подготовить такие материалы и инструменты:

  • Лист ДВП, имеющий подходящую цветовую гамму. Древесно-стружечная плита без усилий поддается обработке, ее легко покрасить, причем краска превосходно держится за счет структуры материала. Перед распиловкой можно либо предварительно совершить покраску всего листа, а можно покрасить уже изготовленное изделие.
  • Листовую сетку, которая применяется для установки на боковых и на передней панели.
  • Отражающий лист – в основном применяют фольгирующие или металлические листы.
  • Соединительные элементы, к которым относятся шурупы, скобы и гвозди.
  • Клей для столярных работ.

Разметка

Как сделать экран для батареи своими руками:

  1. При изготовлении передней панели экрана нужно измерить обе стороны батареи.
  2. После этого к высоте добавить 50 мм, а к ширине прибавить, соответственно, 100 мм.
  3. Сначала переднюю часть нужно вырезать из металлического листа и уже после этого можно задекорировать МДФ.
  4. Затем замеряем глубину батареи, учтя при этом расстояние до настенной поверхности, и добавляем еще 25 мм. Это значение соответствует ширине боковин, а высоту нужно определить, исходя из длины самого радиатора, добавив при этом напуск.
  5. Для значения крышки изделия используют глубину батареи и добавляют 35 мм.

Обрезка деталей

После нанесения всех замеров на схему можно начинать вырезать каждую деталь:

  1. Для передней и боковых панелей используют лист ДСП.
  2. Для вырезания переднего профиля применяют лист МДФ, из которого вырезают прямоугольники, имеющие ширину 110 мм.
  3. Далее, используя ножовку, наносят угол 45° в точке, в которой будет происходить соединение элементов.
  4. У одного прямоугольника нарезаем углы, имеющие разное направление. Таким образом можно соединить все детали, используя при этом гвоздики или столярный клей.
  5. Сетку применяют для фасадного расположения окна. Она имеет мягкую структуру, поэтому легко поддается обработке и ее можно резать обыкновенной ножовкой.

Самостоятельная сборка экрана:

  • Чтобы собрать экран для батареи, нужно, в первую очередь, из деревянного бруса изготовить каркас по предварительно определенным размерам. Такая конструкция позволяет устойчиво закрепить все детали и не дает изделию “плавать” с одной стороны в другую.
  • В самом каркасе нужно выпилить отверстие для размещения трубы или патрубка, центральная точка которого должна находиться на расстоянии 75 мм от размещения боковых панелей.

Самый простым вариантом является установка декоративного экрана на ножки. Установленная конструкция не является монолитной и получается довольно хрупкой, но такой вариант изготовления позволяет снизить расходы и время, необходимые для установки декоративного изделия.

Демонтаж батареи отопления

Первое, что предстоит сделать – это снять батарею отопления. Хоть перед ней и установлена перемычка (байпас), и перекрыв краны, можно самостоятельно осуществить демонтаж, все же нужно учесть один момент. Если отопление в квартире не включено, то можно снять и самим, но если отопление уже подали, то кто его знает, в каком состоянии у Вас шаровые краны, перекрывающие батарею. А вдруг они с течением времени прохудились? В этом случае, самостоятельный съем может обернуться большой бедой и для Вас и для Ваших соседей, и лучше будет вызвать мастера.

Нужно подготовить место будущего ремонта, закупить необходимые материалы и инструменты. Плюс вызвать мастера для снятия батареи и не забыть включить время на сами работы мастера. На все планируем 1 день.

После работы мастера мы увидим следующую возможную картину:

Спрятать с помощью гипсокартона

Отдельно хотелось бы поговорить о том, как можно спрятать батареи с помощью гипсокартона. Сразу же стоит отметить, что материал имеет свои минусы, однако гипсокартонная конструкция все равно пользуется большой популярностью при ремонте.

  • Материал является экологически чистым, при этом он не подвержен горению.
  • На рынке можно обнаружить несколько разновидностей данного материала.
  • Этот вариант маскировки является бюджетным, а монтаж может осуществляться по-разному, так, как удобно вам.
  • Также именно гипсокартон позволит хозяину квартиры выдумать любой дизайн, что поможет не только закрыть трубы и батарею, но и смастерить дополнительные элементы декора.

Минус заключается в том, что гипсокартон боится внешнего воздействия, при неаккуратных действиях, его достаточно легко пробить или проткнуть. А если произойдет поломка или протечка, то всю отделку придется менять заново, однако этот материал является дешевым.

Оптимальный выбор экрана для батареи отопления своими руками

Значит, оптимальный выбор – это гипсокартон. Для его подготовки, необходимо использование игольчатого валика, с помощью которого нужно осуществить движения по обратной стороне материала. Затем, используя водную эмульсию ПВА, необходимо с двух сторон пару раз пропитать ей гипсокартон. Процесс позволит увеличить теплопроводность и позволит краске легко ложиться на поверхность. Такая обработка способствует мягкому распиливанию и отделке материала. Функциональность повысится благодаря правильным параметрам и размещению лицевых декоративных полос имеющейся решётки. Осуществляя разметку, нужно позаботиться о том, чтобы расстояния между ними были несколько шире их самих. Лучше, чтобы они были расположены вертикально, тем более, если это чугунный прибор.

Гипсокартонное изделие способно, наряду с закрытием самих отопительных приборов, спрятать трубы, подходящие к ним, которые искажают образ помещения. Короб довольно легко размещается на стене с использованием специальных профилей из металла. Каркас будущего приспособления из них производится элементарно с возможностью подключения воображения создателя. Несущая конструкция может быть изготовлена и с применением деревянного бруса – выбор за мастером. При обоих вариантах крепление гипсокартонных приспособлений происходит с использованием саморезов.

Устройство и возможности прозрачных LED экранов

Основная масса таких экранов предназначена для использования на улице, но на рынке представлены и внутренние модели. Рассмотрим особенности конструкции каждого типа.

Наружные прозрачные LED-экраны

В основе наружных прозрачных светодиодных дисплеев использована DIP технология. Пиксели в них созданы при помощи ярких светодиодов, расположенных группами по 3 или 4 штуки (один или два красных, синий, зеленый).

На экранах такого масштаба не так важна мелкая детализация, и в то же время они должны отчетливо показывать картинку даже в яркий солнечный день. Все это обеспечивают вытянутые DIP светодиоды. Поэтому именно они и используются в производстве таких экранов. Кроме того, стоимость изготовления дисплея на DIP технологи сравнительно небольшая.

Сами же DIP светодиоды представляют собой вытянутые пластиковые или стеклянные компоненты с проводником, кристаллом и отражателем внутри. Ток проходит через контакты, которыми светодиод монтируется в сквозные отверстия на основании.

Специальные светофильтры защищают пиксели от влияния ультрафиолета, так как экраны рассчитаны на работу на улице. Дополнительная пленка поверх LED-экрана обеспечивает повышенную защиту от влияния внешних факторов: дождя, ветра, механических повреждений.

Внутренние прозрачные LED-дисплеи

Внутренние дисплеи такого же типа не оснащаются ни защитной пленкой, ни светофильтрами.

Чтобы добиться высокого качества картинки, здесь используют более современную технологию под названием SMD. В ней применяются компактные светодиоды, монтируемые на подложку. В одном компоненте, образующем пиксель, сосредоточено три разноцветных светодиода. Такой экран представляет собой конструкцию из светодиодов, расположенных между катодным и анодным слоями на основании в виде подложки.

Чем закрыть трубы отопления

Все коммуникации, подходящие к радиаторам, также зачастую имеют нелицеприятный вид и свойство выделяться на окрашенной или оклеенной обоями стене. Если не планируется декорировать окно шторами, закрывающими все трубы, то непременно встает вопрос: как и чем закрыть тру трубы, или хотя бы их замаскировать?

Первый способ, который напрашивается благодаря своей простоте — окрасить трубы в цвет стен. Конечно, таким образом они все равно останутся видны, но будут менее заметны. Краску также нужно покупать радиаторную, термостойкую и колеровать ее в нужный цвет.

Спрятать за коробом или вшивать трубы в стену можно лишь после полной их замены, чтобы избежать протечек и затопления соседей. Короб для труб делается точно так же, как монтируется короб из гипсокартона для радиаторов (см. выше). Впоследствии его можно окрасить или оклеить такими же обоями, как и вся комната.

Можно попробовать трубы задекорировать, например, обмотав джутовым жгутом или бечевкой. Однако, такой вариант снизит теплоотдачу и не всякому стилю комнаты подойдет.

Если трубы, подходящие к самому радиатору проходят снизу, то их можно спрятать под напольный плинтус. А вот со стояком так поступить не получится.

Ну а теперь, как и обещали, представляем фото подборку красивых и оригинальных экранов для радиатора.

В любом случае, какой бы способ вы ни выбрали, спрятать радиатор отопления возможно, всё зависит от вашей фантазии, наличии свободного времени и желании что-то изменить. Однако, думать о том, как спрятать трубы и батареи отопления, не стоит, если речь идет о старых домах и плохо отапливаемых квартирах, так как это неизбежно приведет к ухудшению теплоотдачи.

Как работает батарея отопления

  • конвекция – нагретый воздух поднимается вверх, а его место занимает более холодный;
  • радиация – батарея является источником тепловых инфракрасных лучей, которые несут тепловую энергию;
  • теплопроводность – передача тепла при близком контакте. Если вы прислонитесь к батарее отопления, этот механизм станет для вас основным.

Очевидно, что нагрев воздуха в помещении осуществляется главным образом за счет конвекции и радиации. Доля каждого механизма в общем тепловом балансе зависит от типа нагревательного элемента, внешних условий и температуры теплоносителя.

Старые чугунные батареи отопления («гармошка»)

При температуре 30…40 градусов чугунная батарея греет преимущественно за счет конвекции. По мере повышения температуры теплоносителя доля тепла, переносимого излучением, увеличивается. Сейчас воду редко нагревают до 50…60 градусов, но раньше обжигающе горячие батареи отопления были нормой.

Штампованные алюминиевые радиаторы

В общем и целом механизм передачи тепла от современных радиаторов аналогичен, но есть и небольшие различия. Производители стремятся сделать радиаторы как можно более эффективными и тратят на их проектирование серьезные ресурсы. Создатели старых чугунных батарей такой ерундой не заморачивались.

Современные радиаторы в какой-то мере адаптируются к изменяющимся условиям. Если скорость движения воздуха в них незначительна, существенная часть тепла передается на плоские передние панели, что увеличивает роль излучения. Это означает, что экран радиатора отопления должен обеспечивать и циркуляцию воздуха, и возможность передачи тепла инфракрасным излучением.

Обеспечить конвекцию несложно: экран для радиатора отопления должен иметь вид решетки с достаточно большими отверстиями. Что касается излучения – тут все немного сложнее.

В идеале экран должен быть абсолютно черным телом – в этом случае он будет поглощать и отдавать тепло по максимуму. Сделать абсолютно чернотельный экран для батареи отопления не удавалось еще никому, но приблизиться к этому можно:

  • внутренняя сторона экрана должна быть открашена в черный цвет;
  • экран должен изготавливаться из материала, имеющего высокую теплопроводность (именно поэтому так популярны металлические экраны для радиаторов отопления).

В принципе, долю тепла, передаваемого экраном в комнату, можно рассчитать, но это сложно, да и не имеет смысла – непонятно, что делать с этими данными. В общем и целом экран передает порядка 30…45% от изучаемого радиатором тепла. Остальное вторично нагревает трубу и уходит к соседям по обратной трубе. При этом оплачиваете эти джоули вы – поэтому тепло у соседа (если речь идет о городской квартире) вас вряд ли порадует. Часть тепла уходит в стену и вообще никого не греет.

Возникает вопрос: как повысить КПД экрана?

Ответ: повысить КПД экрана можно, разместив еще один экран – отражающий. Отражающий экран размещается за батареей. Он представляет собой покрытый алюминиевой фольгой лист синтепона толщиной примерно 5 мм. Можно использовать и другие утеплители (кроме минваты), но в этом случае толщина отражающего экрана должна быть больше.

Конструкция из двух экранов – отражающего и декоративного – позволяет передать в комнату заметно более 50% излучаемой радиатором энергии.

Немного о теплотехнике и решетках на батареи

Даже если решетки на радиаторы нужны вам для декорирования, не стоит забывать о том, что батареи должны обогревать помещение. Любой экран снижает теплоотдачу, даже самый ажурный и тонкий. Другой вопрос, что один понизит количество передаваемого тепла на 10-15%, а другой — на все 60% или даже больше. Вряд ли вам захочется сидеть в красивом, но холодном помещении, так что при выборе декоративной решетки надо учитывать и то, как буде распространяться тепло.

Распространение тепла

Принцип переноса тепла от радиатора отопления без решетки изображен на рисунке. Основная идея в том, что воздух должен поступать снизу, проходить вдоль батареи, нагреваться, уходить вверх. Так и работает наше отопление. При выборе решетки или экрана, надо помнить об этом. Для нормальной циркуляции воздуха необходимо чтобы внизу был зазор, а в верху — не было крышки. В крайнем случае крышка должна иметь большую площадь перфорации.

Неплохой вариант — большие отверстия позволяют свободно двигаться воздуху

Но если посмотреть на многие из декоративных решеток, можно сразу сказать, что в помещении будет холодно. Особенно этим страдают решетки на радиаторы отопления в виде короба, которые имеют стенки со всех сторон. Если они очень ажурные, как на фото вверху, беды особой нет, но если сделаны из массива дерева (как на фото внизу), почти без перфорации или с минимальными отверстиями, будьте готовы к неэффективности отопления.

Сверху батарея закрыта солидным слоем древесины без отверстий

Дерево, конечно эстетичный материал, но обладает высокой теплоемкостью. Пока древесина не нагреется, в помещении будет холодно. А так как массив находится над радиатором и нет никаких отверстий для циркуляции, радиатор под такой решеткой будет горячим, но в помещении будет холодно.

Маскировка радиаторов и законы теплотехники

Основная задача любого радиатора отопления состоит в нагреве помещения. Цель достигается сочетанием или отдельным использованием двух методов – инфракрасного излучения и конвекции. Благодаря им формируются комфортные условия. Инфракрасное излучение обеспечивает передачу тепла предметам, находящимся в помещении, конвективное – нагревает воздух.

Тепловую энергию мы можем ощутить, если расположим руку в непосредственной близости от радиатора. Конвекция обеспечивает циркуляцию воздуха и равномерное распределение температуры по всей комнате. Это известно еще из курса школьной физики – теплый воздух, поднимаясь вверх, вытесняет более холодный.


Экран для радиатора выполняет несколько важных функций: увязывает прибор с дизайном, защищает его от повреждений и оседающей пыли, при сгорании которой выделяют токсины

Нужно понимать, что практически любой способ сокрытия труб и радиаторов приведет к неминуемой потере мощности обогрева. Самый простой пример – использование экрана из стекла с художественной росписью.

Казалось бы, задача декорирования радиатора выполнена успешно, но в комнате стало сразу заметно холоднее. Все случилось потому, что стекло почти полностью нивелирует инфракрасное излучение.


Оригинальный способ маскировки батареи отопления поможет расширить подоконник и использовать конструкцию в качестве предмета обстановки

Чем глубже и надежнее будет спрятан радиатор, тем большими будут потери.

Данное утверждение в полной мере относится и к глухим экранам, препятствующим как длинноволновому инфракрасному излучению, так и коротковолновой конвекции.


Максимальная перфорация решетки, наличие зазоров в верхней и нижних частях накладки – залог нормальной конвекции

То же самое можно сказать о глухих коробах над верхней частью радиатора – они являются непреодолимой преградой для распространения теплого воздуха вверх (не работает метод конвекции). Вывод напрашивается сам собой – чем больше площадь отверстий в накладке, тем меньшими будут потери тепла.

Оригинальные идеи по декору и маскировке приборов отопления представит фото-подборка:

Чем закрыть батарею отопления — Интересные идеи

Сразу скажем, что у вас есть несколько вариантов экранов:

  • Деревянные;
  • Металлические;
  • Пластиковые;
  • Стеклянные.

Чаще всего радиатор располагается под окном. Именно там мы будем скрыть неэстетичные трубы с помощью декоративных панелей или экранов.

Также стоит помнить, что существуют и фирмы, которые занимаются изготовлением экранов на заказ. Они могут сделать экран по индивидуальным размерам и с учётом ваших пожеланий. Но цена будет выше, чем в обычном магазине. Так или иначе, мы получаем массу вариантов, как красиво закрыть батареи отопления в своей квартире.

Чем закрыть батареи отопления в квартире — Деревянные экраны

Например, помимо отличных эстетических качеств, панели для батарей снижают распространение инфракрасного излучения. В некоторых случаях и повышают теплоотдачу радиаторов. Кроме этого, экран для батарей отопления, как на фото, повышает безопасность помещения в целом. Особенно это касается семей с маленькими детьми, где всегда присутствует риск получения термического ожога.

Радиатор, закрытый декоративным экраном, не требует постоянной очистки от пыли и загрязнений, достаточно лишь периодически удалять пыль с поверхности панелей.

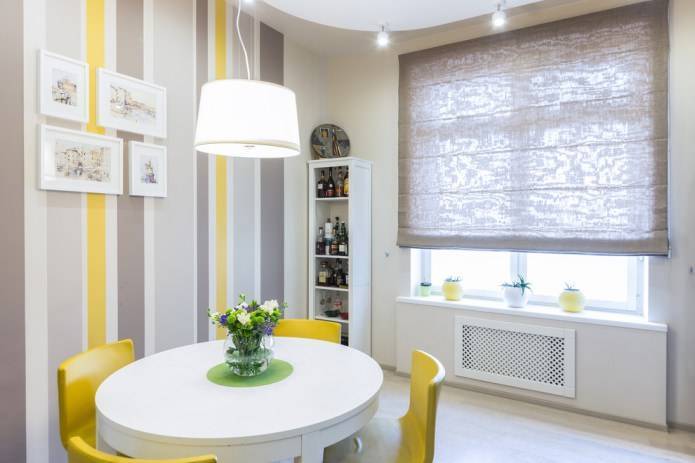

Вариант, как красиво закрыть батарею в комнате

Второй вариант, чем закрыть батареи отопления в квартире. Можно найти разные цветовые гаммы и разные размеры.
Деревянные экраны отличаются способностью создавать особый уют в помещении. Такие изделия можно очень удачно подобрать в тон окружающей мебели. Сама конструкция экрана, представляющая собой своеобразную плетёнку из деревянных планок, смотрится весьма стильно.
Стоят такие экраны относительно дорого — около 2500 рублей.

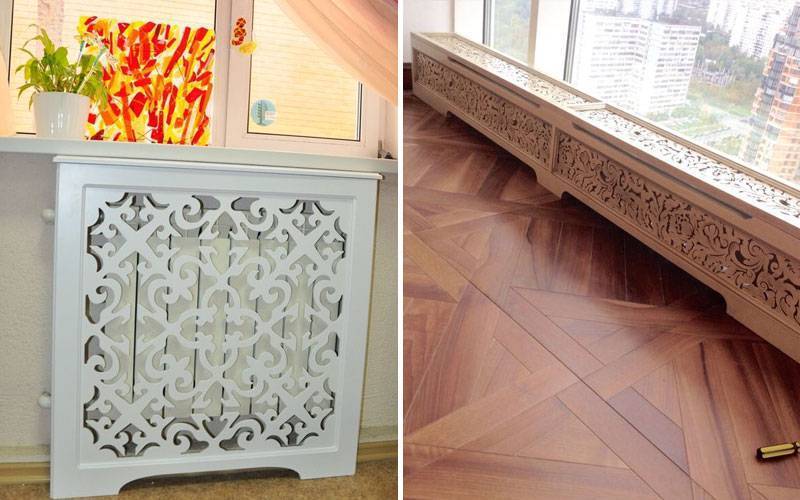

Еще один вариант, как красиво закрыть батарею в комнате

Как красиво закрыть батарею в комнате — Металлические панели

Металлические экраны обладают отличной способностью отдавать тепло и особой долговечностью. Давайте посмотрим на их характеристики:

  • Стоят они сравнительно недорого;
  • Монтируются несложно;
  • Эстетические качества, увы, не очень;
  • Довольно просто очищаются.

Стоит такой вариант примерно 600-1500 рублей. Но по практике скажем, что такие экраны, как правило, устанавливаются в офисах. Они совершенно не дают ощущения домашнего уюта.

Чем закрыть батарею отопления — интересные идеи

Как закрыть батареи отопления в комнате — Пластиковая панель

Давайте посмотрим, что из себя представляют пластиковые экраны для батарей:

  • Довольно дешевые;
  • Практичные;
  • Недолговечные;
  • Вряд ли подойдут к интерьеру.

Для пластиковых экранов характерна ценовая доступность и практичность. Но такие изделия далеко не блещут своей долговечностью. Под воздействием тепла пластик достаточно быстро приходит в негодность. Именно поэтому средний срок службы пластиковых экранов составляет максимум 6 лет. Потом они начинают разваливаться или плавиться. На интернет-ресурсах мы нашли только варианты за 600 и больше рублей.

Чем закрыть батареи отопления в квартире? Например, можно использовать пластиковые экраны

Как красиво закрыть батарею в комнате — Стеклянные экраны

Итак, вот мы и добрались до самого премиального варианта.

Давайте посмотрим на характеристики этих панелей:

  • Дорогие;
  • Очень красиво выглядят;
  • Почти не портятся;
  • Не особо практичные (сложно ставить и снимать);
  • Чистятся только специальными средствами.

Стеклянные экраны для батарей отопления добавляют интерьеру лёгкости. Стекло при этом может быть глянцевым или матовым, может подвергаться тонированию, окраске или нанесению декоративных рисунков с помощью техники фотопечати. Выйдет вам такой экран в 15.000-30.000 рублей.

Как закрыть батарею экраном — Варианты

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
