Заземление в розетке: для чего нужно и как работает

Размеры

Для каждого вида розеток предусмотрены отдельные характеристики. Понятно, что у одинарной будет одна ширина, а у двойной совсем другая.

Встраиваемые

Эти электротехнические изделия предназначены для установки внутри стен помещения. В качестве материала производители применяют пластик ABS. Он прочный и эластичный, что даёт возможность долго сохранять эксплуатационные характеристики.

Приведём данные в виде таблицы:

№	Длина, мм	Ширина, мм	Глубина, мм
1	366	86	55
2	295	85	50
3	244	84	41
4	161	82	40
5	80	80	38
6	82	82	31
7	75	75	35
8	71	71	30
9	65	65	11

Розетки крепятся в отверстии с помощью распорных лапок. Между ними может быть расстояние от 50 до 71 мм. При этом в помещении нужно поддерживать плюсовую температуру: 25-35°C.

Штепсельные

Традиционные электрические разъёмы, предназначенные для питания приборов со штепсельной вилкой. У них по стандарту 2 полюса, напряжение равняется 250 В, а сила тока — 6 А. Их размеры таковы:

№	Название	Тип монтажа	Длина, мм	Ширина, мм	Высота, мм
1	РА6-252	Открытый	60	60	37
2	РА6-123	Закрытый	60	60	37
3	РС6-252	Закрытый	80	80	34
4	РС6-122	Закрытый	81	81	43
5	2РА6-072	Открытый	98	60	37
6	2РА36-043	Открытый	98	60	37
7	2РА6-119	Открытый	98	60	37
8	2РС6-071	Открытый	94	80	51
9	РА16-251	Открытый	60	60	48
10	РА16-117	Открытый	60	60	48

Модификации РА16-251 и РА16-117 отличаются тем, что у них есть заземляющий контакт.

Двойные

Главная особенность розеток — сдвоенная контактная колодка. Обычно корпус состоит из синтетических материалов. Это поливинилхлорид, полистирол и поликарбонат. Основу изготавливают из полиамида. Типовые размеры таковы:

Рабочая часть, мм	Защитная крышка, мм
Ширина	Высота	Глубина	Ширина	Высота	Толщина
80	151	33	80	151	4
81	122	21,6	71	71	30,7

Показатель силы тока в сети не должен превышать значения в 16 А, иначе металлические части перегреются и расплавят розетку.

Для интернета

Ещё 15 лет назад интернет с высокой скоростью был роскошью. Большинство обладателей компьютеров подключалось к сети через телефонную линию. Сегодня быстрая передача данных доступна всем жителям средних и крупных городов.

Провайдер «забрасывает» в квартиру или дом только провод с витой парой. Но если нужно протянуть связь в соседнюю комнату, придётся использовать розетки под коннектор RJ-45. Их размеры:

№	Длина, мм	Ширина, мм	Глубина, мм
1	72	72	23,5
2	71	71	36
3	81	81	37

Рамки

Крупные европейские производители выпускают розетки с декоративными рамками. Эстетичный внешний вид мало совместим со стандартами. Поэтому для брендов Shneider Electric и Legrand размеры «окантовки» имеют высокое значение:

Количество постов	Ширина, мм	Длина, мм
1	82	82
2	82	153
3	82	224
4	82	295
5	82	366

Здесь «пост» — количество розеток в блоке.

Не все изготовители электрики указывают в технических характеристиках размеры рамки, особенно этим грешат отечественные промышленники. Как же тогда рассчитать ширину блока? Для этого есть специальная формула:

Тут Ш _блок — ширина блока, Ш ₁ — ширина одной рамки, К — количество постов. Все значения нужно использовать в миллиметрах.

Допустим, нам нужно рассчитать ширину на 3 поста, а одна рамка имеет ширину 82 мм. Тогда получаем:

Сверяем значение с табличным выше. Там 224 мм, у нас получилось 225 мм. Погрешность в 1 мм — ерунда. Значит формула правильная.

Отверстия в стене

С накладными розетками всё понятно. Их устанавливают прямо на поверхность. Но для встраиваемых разновидностей нужно сверлить отверстие в стене, куда будет вставлен подрозетник. Он защитит стену от возгорания в случае короткого замыкания или перегрева электрики.

Типовые размеры отверстия таковы:

• Диаметр: 68 мм.

• Глубина: 45 мм.

Но в редких случаях понадобятся такие варианты:

№	Диаметр, мм	Глубина, мм
1	50	40
2	60	45
3	65	60
4	68	70
5	70	80

Работы по сверлению выполняют с помощью дрели или перфоратора. Для бетонных и кирпичных стен понадобится алмазная головка. Сделать дыру в гипсокартоне можно и стальной оснасткой.

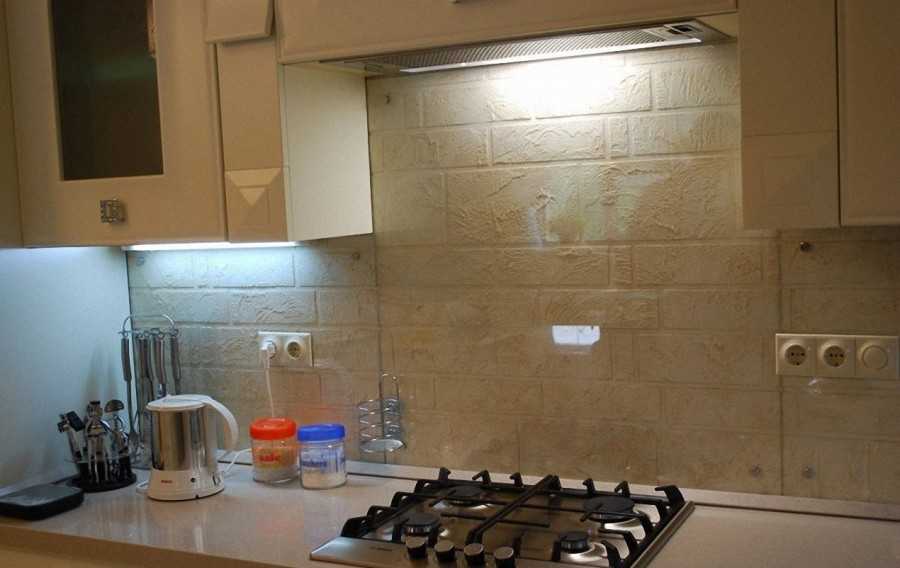

Опишем правила размещения розеток:

Место размещения	Расстояние от пола, мм
Над кухонной столешницей	1100-1200
В жилых комнатах	300
Над стиральной машинкой	1000

Подрозетники

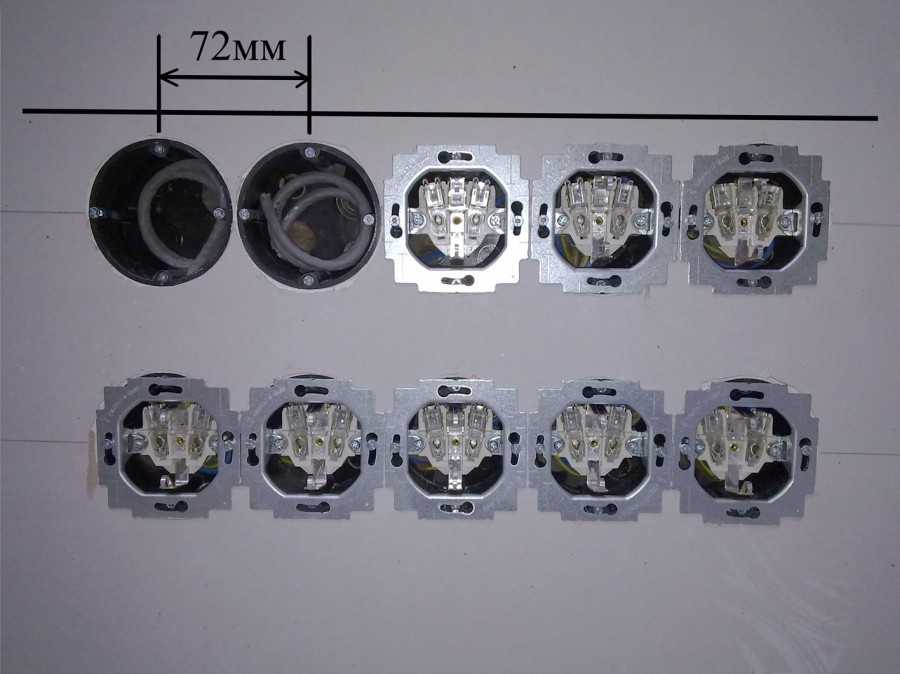

Монтажные коробки нужны для безопасности. Ещё они помогают ускорить и упростить установку розеток. Достаточно всунуть штепсельный разъём в коробку и закрутить винты. Лапки по бокам контактной колодки разойдутся в сторону и крепко зафиксируют розетку.

Приведём стандартные и нетипичные размеры:

№	Диаметр, мм	Глубина, мм
1	50	40
2	60	45
3	65	60
4	65	45
5	68	70
6	70	80
7	73	73
8	73	45

При установке нужно помнить о том, что у монтажных коробок есть кромка. Из-за неё подрозетник выступает на 5-7 мм над уровнем стены.

Наиболее часто допускаемые ошибки при монтаже

Во время установки блока розеток могут быть допущены следующие ошибки способные повлиять на внешнюю привлекательность или работоспособность изделия:

1. Использование для соединения с алюминиевым проводом через скрутку проводника с медной жилой. Подобная ошибка может привести к нарушению контакта из-за окисления и прекращению работы изделия. Жилы соединяемых токоведущих проводов должны быть либо из одного металла, либо соединяться через клеммник
2. Использование плоского провода с однослойной изоляцией и замуровывание его в стене без помещения в пластиковую или гофрированную трубку. Ранее такой метод разрешался, но в настоящее время рекомендуется применение дополнительной защитной оболочки
3. Применение для изготовления перемычек проводов разного сечения. Это нельзя назвать грубой ошибкой, но для этих целей рекомендуется применять жилу с площадью сечения равной сечению электропроводки

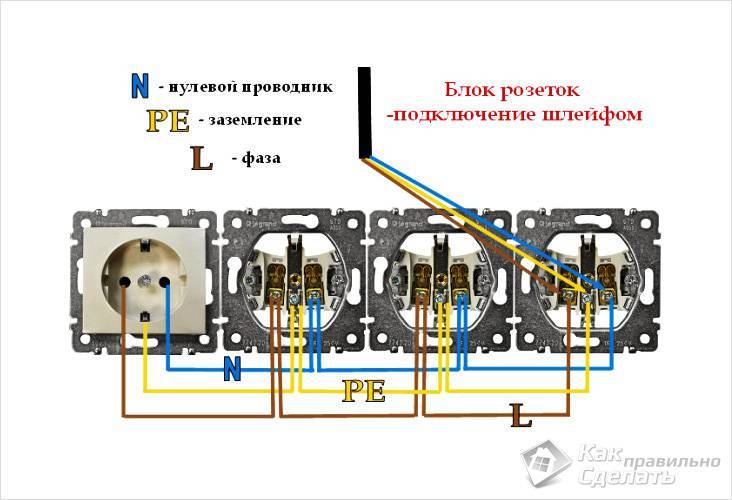

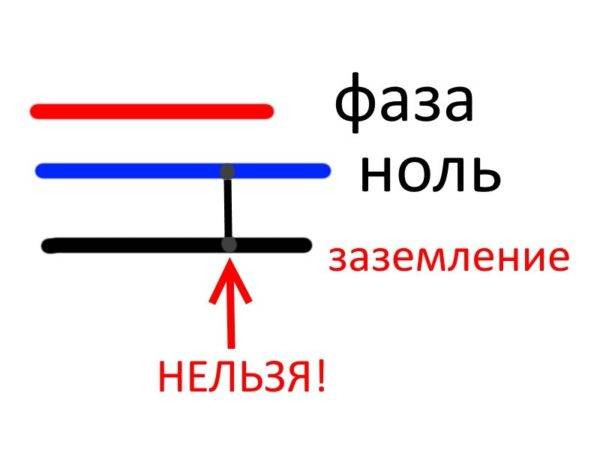

4. Подключение RE проводника шлейфовым способом, то есть с помощью перемычек между розетками. Как указывалось выше, такой способ считается нарушением ПУЭ
5. Оставление слишком длинных концов провода при вводе в подрозетник или распределительную коробку. Для комфортной работы, концы провода должны составлять 12-15см. В противном случае могут возникнуть проблемы с его укладкой при завершении монтажа
6. Устройство счалок или скруток провода в кабель-канале или штробе. Все контакты и соединения должны выполняться только в электрических монтажных коробках (распределительных или розеточных). Это облегчает ремонт и ревизию электрических сетей.

Монтаж розетки с заземлением

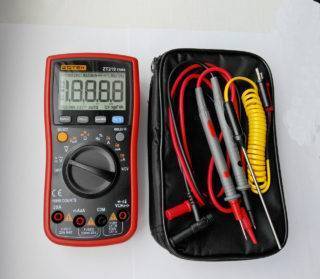

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

• мультиметр;
• отвертка;
• стальные рейки;
• плоскогубцы;
• кусачки;
• нож;

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

1. Визуально проверить подключение третьего желто-зеленого провода.
2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

1. Наметить место крепления гнезда и кабеля.
2. Подвести провода.
3. Разобрать корпус устройства, ослабить болты.
4. Зачистить и подсоединить жилы к контактам.
5. Прикрутить основание к поверхности.
6. Собрать розетку, проверить прочность ее фиксации.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

1. Провести разметку.
2. Сделать штробы и отверстие для монтажной коробки.
3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
4. Проложить кабель, выведя его из отверстия на 15-20 см.
5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
6. Подключить жилы к контактам.
7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

• монтажная коробка;
• соответствие проводов и клемм;
• целостность линии к контуру;
• прочность крепления корпуса;
• надежность фиксации крышки.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Розетки без заземления

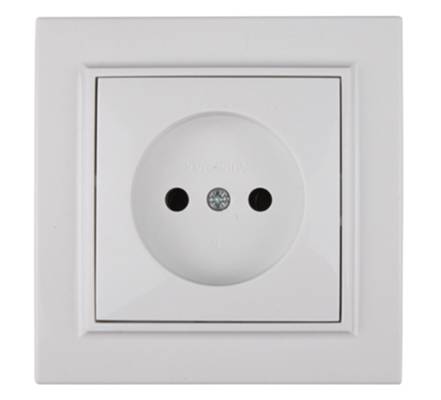

Эти патроны не имеют дополнительной защиты от скачков напряжения. На корпусе оборудования отсутствуют металлические клеммы или другие детали.

Это уже устаревший вид гнезд, который может представлять опасность при эксплуатации. Если провод и вилка находятся в отремонтированном состоянии, не имеют повреждений и разрывов защитного слоя, то электрическое напряжение не навредит человеку. Кода провод оголяется, или появляются разрывы на внешней части, ток внутри работает нестабильно. При касании он может ударить пользователя, что приведет к ухудшению здоровья или даже летальному исходу, в зависимости от мощности электричества.

Данная разновидность устройств встречается в старых домах, в которых проводка не оснащена системой дополнительной защиты. Без нее невозможна установка оборудования с защищающей конструкцией.

Наличие или отсутствие системы дополнительной защиты в электропроводке необходимо уточнять у обслуживающего электрика.

Степень защиты по IP

Электророзетки отличаются по международным кодам, или IP. Они определяют защитную степень изделия от пыли, влаги. В зависимости от особенностей эксплуатационной сферы изделия помещаются в различные корпуса. Самые распространенные виды:

1. С показателем защиты в IP 20 — рассчитаны для комнат со стандартными рабочими условиями, обязательно наличие отопления в холодное время.
2. Розетки типа IP 21, IP22 рассчитаны на неотапливаемые помещения, уличные условия.
3. Влагозащищенные изделия с защитным классом IP43, IP44 — работа в среде с повышенной влажностью.
4. Розетки IP 54, IP 55 устанавливаются под открытым небом.

Заземление в розетке: для чего нужно и как работает

Благодаря электричеству в домах есть свет, вода и отопление, люди имеют возможность пользоваться множеством бытовых приборов, которые значительно повышают качество жизни. Вместе с тем ток представляет огромную опасность, если возникает аварийная ситуация в процессе эксплуатации подключенной к цепи техники и оборудования. Устранить риск поражения разрядом электричества позволит грамотно установленная розетка с заземлением. Чтобы правильно и безопасно выполнить монтаж, не нужны профессиональные навыки и приспособления. Достаточно набора домашних инструментов и начальных знаний в области физики.

Схемы подключения розеток к электрической сети

Первая схема подключения

Для подключения своими руками нужно знать схемы подключения розеток по которым вы будете это делать. Начнем со схемы подключения к однофазной сети, в которой не предусмотрено заземляющего контура.

Схема подключения розетки

Значение цифровых обозначений:

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

3 – шина ноля.

4 – распределительные коммутационные коробки. Они должны быть расположены в аккурат над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждой розетке должна соответствовать собственная коммутационная коробка.

5 – условно показан кабель скрытой или открытой проводки.

Главное – правильно разместить фазу на розетке слева, а ноль – справа. Это правило электриков, которого необходимо придерживаться.

Вторая схема подключения

Вторая схема – с одной стороны, это также одиночные розетки, но иного «F» типа, с подключением к заземляющему контуру.

Схема подключения одиночных розеток к однофазной сети с контуром заземления

Из новых цифровых обозначений на данной схеме только 6 – шина подключения заземляющих (РЕ) проводов. Изображена в зеленом цвете.

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Если подключение идет к сети без заземляющего контура, то все гораздо проще. Розетки в таком случае подключаются шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогичным способом коммутируются и нулевые контакты розеток.

Виды розеток с заземлением и их особенности

Существует два вида розеток с заземлением:

• с внутренним размещением;
• с внешним размещением.

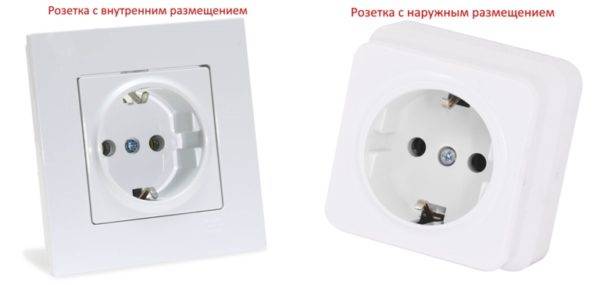

Первый вариант используется для скрытой проводки. Второй – для наружной проводки. В деревянных домах используется наружная проводка и розетки с внешним размещением.

В России распространены розетки типа F – это евророзетка с пластинами или скобами для заземления и отверстиями 4,8 мм.

Современные жилые дома проектируются таким образом, чтобы была возможность подключения заземления. От хозяина квартиры лишь требуется правильно распределить провода и чувствовать себя в безопасности.

В домах старого типа не предусмотрено заземление. Но должно быть заземление в электрощите, который расположен на площадке жилого дома. Для того чтобы узнать, действительно ли есть такое заземление, необходимо обратиться в обслуживающую организацию и получить консультацию электрика. Если заземление предусмотрено, то остается только проложить третий провод к каждой розетке и таким образом, превратить двухжильную проводку в трехжильную. В данном случае в качестве заземляющего проводника используют медный провод с сечением не мене 2,5 кв. мм.

Как проверить розетки

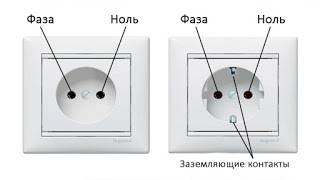

Осмотрите на наличие заземляющих контактов. Обычно они установлены сбоку перпендикулярно к отверстиям для вилки. Устаревшие розетки целесообразно заменить на новые — это не так дорого.

Даже если Вы видите розетку с заземляющими контактами — это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай.

Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты.

Розетка подключается тремя проводами: фаза — коричневым или черным, нейтраль — синим, и «земля» желто-зеленым, ведущим к боковым контактам.

Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

Иногда боковые контакты соединены с нейтралью перемычкой — так называемое «зануление», что тоже неправильно. Данный факт уже говорит о некомпетентности электрика, монтируемого розетку. Если он прокладывал всю проводку, вероятно это не единственное нарушение правил безопасности. Стоит осмотреть всю домашнюю сеть.

Если проигнорировать, при утечке поврежденное место начнет искриться и коротить. В результате возникнет возгорание, начнет плавиться изоляция, пластик, и огонь перекинется на легковоспламеняющиеся материалы. Опять-таки это не зависит от того, работает ли электроприбор, и пожар может начаться, даже при Вашем отсутствии.

Зануление допускается только в общей щитовой или на подстанции. После подъездного щитка зануление делать опасно. Если «отвалится» PEN-проводник, на него попадет фаза, и корпус электрооборудования окажется под напряжением. Это опасно, как ударом тока, так и возгоранием.

Снимите перемычку и старайтесь не пользоваться этой розеткой, пока не переделаете проводку. Даже если все три контакта подключены правильно, не факт, что все работает исправно. Потому, нужна дополнительная проверка.

Особенности конструктивного исполнения

Наиболее простым технологическим решением являются конструкции, рассчитанные на переменный ток без заземления. Силовые розетки с заземлением имеют не только отверстия под стандартную вилку, но и специальный штекер, выполняющий функции заземлителя. Он может также находиться и сбоку в виде контактов.

В конструкции может быть предусмотрена особая защитная система. Например, в некоторых моделях предусмотрены специальные шторки на отверстиях под вилку. Они открываются только в том случае, если входят два штыря одновременно. Удобно использование разъемов со встроенными в корпус выталкивателями, активизирующимися при нажатии на кнопку.

Иногда производители устанавливают специальный таймер, на котором можно задать время соединения или размыкания контактов. Не теряют популярности и модификации с УЗО – это прекрасное решение для зон с высоким уровнем ответственности по электротехническому параметру.

Как подключить двойную розетку самому

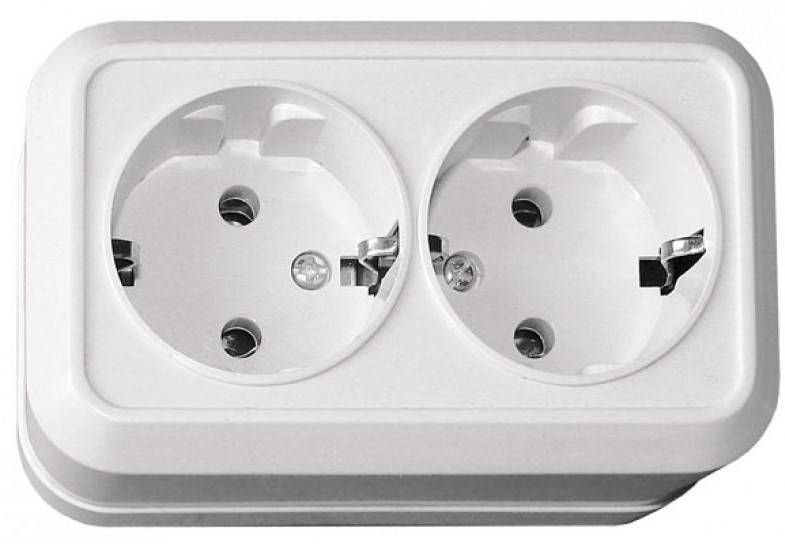

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Возможные конструкционные варианты

В комбинации розетки и УЗО оба устройства являются равноценными. Трудно определить основную роль кого-либо из них. Поэтому внешне они могут представлять собой розетку с УЗО или УЗО с розеткой.

Защитный адаптер привлекателен своей небольшой ценой и простотой эксплуатации. Его всегда может перенести в другую комнату для подключения нужного прибора

Вид конструкции этих устройств может быть следующим:

• модуль, встраиваемый в подрозетник;
• моноблочный переходник, вставляемый в простую розетку;
• модуль, монтируемый на DIN-рейку.

Фактически эти приборы представляют собой два независимых устройства, соединенные в рамках одной конструкции. Их функциональность одинакова, поэтому основным критерием выбора является удобство той или иной модели в конкретной ситуации.

Типовая конструкция розетки

Использование техники проверки наличия розеточного заземления может потребоваться в любой момент. Особенно тем людям, кому придётся работать с конкретными электрическими розетками неоднократно.

Эта деталь электрической сети (бытовой или промышленной) имеет простейшую конструкцию.

Конструктивными сложностями электрическая розетка не блещет. Незамысловатая керамическая или пластиковая основа плюс металлический каркас с крышкой. И тем не менее, электрические розетки совершенствуются

Состоит розетка электрическая из плато круглой или прямоугольной формы. Сделано плато на основе материалов, которые не проводят электричество.

Обычно для изготовления плато розеток применяют:

• керамику;
• фарфор;
• пластик.

Задняя часть плато имеет ровную поверхность, а на передней части имеются фигурные посадочные площадки под электрические контакторы. Материал контакторов, как правило, медь. Закрепляются контакторы на плато жёстко – при помощи клёпок, плюс внедряются в тело плато.

Для соединения с электрической проводкой на контакторах имеются крепёжные винты. Вся эта конструкция закрывается крышкой, имеющей два проходных отверстия под электрическую вилку.

Электророзетки и их классификация

Розетка — несложное в исполнении и применении устройство, которое представлено рядом разновидностей. Они отличны по форме, исходным материалам, методу монтажа. Некоторые модели, имеющие отличительные особенности, соединяются в блоки, дополняются выключателями.

Эти электроустановочные приспособления различаются по напряжению, которое по ним будет подаваться к бытовой технике. Отмечается отличие по току, который будет проходить через них весь эксплуатационный период. В зависимости от напряжения розетки разделяются на варианты для подведения в такие сети:

• трехфазные сети с выходом 380 В;
• наиболее популярные для России однофазные сети, поддерживающие напряжение в 220 В, 240 В;
• электросети однофазного типа, выдающие от 100 до 127 В, что является обычными стандартами для США, Японии.

Те розетки, что предназначены для сетей с 220 В, в свою очередь разделены по выдаче тока разной величины, Например, обычные устройства поддерживают 10−16 А. Для обеспечения работы бытовых приборов с повышенной мощностью (электродуховки, варочные поверхности, объемные бойлеры) понадобятся электророзетки с пропускной возможностью тока в 32 А, отличающиеся большими размерами, материалами, проявляющими устойчивость к нагреву.

Пошаговая инструкция подключения и установки розетки

Берем в руки отвертку и выкручиваем болт между двумя гнездами, отделяем крышку от сердцевины. Видим, что в керамической основе, возле каждого контакта есть зажимы для подведения к ним жил провода.

Когда розетка с заземлением, то по бокам имеется п-образная скоба, расположенная «ножками» вверх, присоединяемая к сердцевине заклепкой. Она также имеет контакт, зажимаемый болтами.

Берем в руки нож и зачищаем концы провода от изоляции на 10-15 мм. Заводим в зажимы, обжимаем контакты

Важно хорошо это проделать, чтобы провода не болтались. Иначе розетка потом будет искрить, нагреваться, а корпус ее – плавиться и гореть.

Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.

Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.

Ставим рамку, прикрывающую винты, все подключения (она обычно защелкивается)

Прикручиваем осторожно до упора крышку. Не прилагаем большую силу, иначе она может треснуть, так как очень хрупкая.

После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

Также важно перед непосредственной установкой розеток ознакомиться с ПУЭ (своеобразной настольной книгой электрика), которые популярно поясняют, в какой комнате, на какой высоте, какое количество электрооборудования и устройств можно монтировать без риска перегрузки и травмоопасности. Благоразумие, забота о личной безопасности – залог долгой жизни

Нужно всегда помнить об этом!

Нужно всегда помнить об этом!

Благоразумие, забота о личной безопасности – залог долгой жизни. Нужно всегда помнить об этом!

Запрещенный способ подключения заземления в розетки

Некоторые «специалисты» нулевой провод используют как заземляющий («зануление»). Это достигается установкой перемычки между заземляющим контактом и рабочим нулем. Такой метод заземления нарушает правила установки электроустановок.

Смысл весь в том, что на вводе в жилое помещение есть коммутационный аппарат (двухполюсный автомат или пакетник), который коммутирует как фазу, так и ноль. Использовать коммутационный аппарат в вышеуказанном случае категорически запрещено!

Розетка с таким заземлением несет в себе опасность как устройству, включенному в нее, так и человеку, который находится рядом с таким устройством (розеткой). Это объясняется тем, что при нарушении целостности проводника ноль, под напряжением фазы окажется корпус прибора, который включен в розетку. Электроприбор будет казаться обесточенным, т. е. не работающим. Но это будет ошибочным выводом, т. к. такой прибор несет в себе опасность.

В старых домах жилы проводов не отличаются по цвету. Электрик может перепутать фазу с нулем и электроприбор, подключенный в розетку, окажется под фазным напряжением, что приведет к печальным последствиям. В лучшем случае произойдет короткое замыкание и сработает автомат. В худшем – поражение электрическим током.

Таким образом, розетки с заземлением являются важным элементом безопасности электрической системы жилого дома или квартиры. Они обезопасят электроприборы и человека от возможных трагических последствий.

Как правильно выбрать розетку

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

• Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
• Мощность. Хороший вариант — двухгнездное устройство на 16 А.
• Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
• Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Проверка с помощью мультиметра

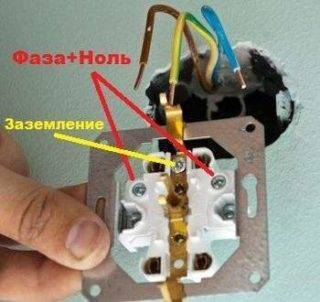

После открытия розетки в ней оказалось три провода, и даже соблюдены нормы цветового оформления. Необходимо узнать, есть ли заземление, то есть, работает ли оно. Как это делается.

• Включается в щитке питание на квартиру или дом.
• Прибор включается в режим проверки напряжения.
• Один щуп устанавливается на фазу, второй на ноль. Производится замер напряжения.
• Теперь щуп от ноля нужно переставить на PE. Если в такой позиции будет показана величина равной или чуть меньше предыдущего показателя, то контур PE работает. Если индикаторное табло на измерительном приборе показало «ноль» или цифры вообще не появились, то где-то произошел обрыв. То есть, система заземления в квартире не работает.

Различие по способу монтажа

Чтобы понять, какие бывают розетки электрические еще, стоит рассмотреть, помимо строения, методы их установки. Изделия бывают открытого и скрытого типа, часто их еще называют накладными или наружными, встраиваемыми или внутренними. В последнем случае под электророзетку подбирается специальное отверстие на рабочей поверхности. По завершении работы лицевая панель описываемых приспособлений располагается вровень со стеной либо незначительно выступает из нее.

Если рассматривать накладную или наружную электророзетку, она устанавливается на диэлектрическую подложку или непосредственно на негорючую поверхность. Такие устройства в настоящее время чаще встречаются в ретро-проводках из-за особенного внешнего вида, бытовках, технических комнатах.

Популярностью пользуются устройства выдвижного типа, которые очень удобно использовать в ванных комнатах, на кухнях с повышенной влажностью.

Как проверить заземление в розетке?

Для этого понадобится мультиметр и отвертка-тестер. При наличии разноцветных проводов на фазе присутствует черно-коричневая изоляция. Проверку сначала осуществляют тестером, вводя его поочередно в отверстия розетки. Включение индикатора произойдет при касании фазы.

Впоследствии наличие заземления проверяют мультиметром. Центра или верхней части розетки (ее заземление) касаются одним щупом, вводя второй поочередно в ее отверстия.

Отсутствие напряжения между проводниками указывает на следующее:

• нейтраль-заземление — о находящейся перемычке между ними;
• фаза-заземление — об отсутствии последнего;
• фаза-нейтраль — об обрыве последней.

IP-характеристики

Как и многие другие электротовары, розетки различаются по степени защиты от влаги/воды. Эти показатели измеряются по международному IP-стандарту. От этого главным образом и зависит область применения розеток. По классу защиты все изделия можно разделить на четыре основные группы:

1) IP 20. Самый распространенный вид. Предназначается для объектов с сухим и нормальным микроклиматом, которые отапливаются в зимнее время. Наилучшим образом подходят для жилых помещений.

2) IP 21/22. Допускается установка на объектах без отопления и на открытом воздухе (при наличии навеса).

3) IP 43/44. Это стандартные влагозащищенные электроустройства. Могут эксплуатироваться в условиях постоянной высокой влажности, в том числе – рядом с бассейнами и на улице.

4) IP 54/55. Рассчитаны на прямой контакт с водой, поэтому подходят для уличного монтажа без навесов и козырьков.

Как правило, все влагозащищенные модели оборудованы крышками – обычными или с резиновыми уплотнителями.

Особенности приборов с заземлением

Розетка с дополнительной функцией заземления имеет ряд особенностей. Основная заключается в том, что первыми в работу вступают именно заземляющие контакты, а затем токопроводящие элементы. Внешне наружная розетка с заземлением отличается от обычной тем, что в ее конструкции присутствует контакт заземления.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Накладная розетка с заземлением предназначается для открытой проводки. Поэтому, если в вашем доме присутствует открытая проводка, тогда этот вариант подойдет лучше всего.

Как правильно выбрать розетку

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

• Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
• Мощность. Хороший вариант — двухгнездное устройство на 16 А.
• Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
• Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Как правильно выбрать розетку

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

• Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
• Мощность. Хороший вариант — двухгнездное устройство на 16 А.
• Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
• Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.
