Особенности выбора устройства
Подбирая для своего дома СМС управляемую розетку, нужно определить для себя основные критерии, которым она должна соответствовать
Так, важно решить, какие именно функции она будет выполнять, ведь от этого напрямую будет зависеть ее стоимость
Также нужно сразу определиться, сколько и каких розеток надо покупать. Это будет блок в форме удлинителя для подключения группы электроприборов в одной комнате, набор мастер+слейв для размещения в разных комнатах или одиночная модель.
Если хочется просто поэкспериментировать с возможностями обычной СМС розетки, проверив, как она включает и выключает обогреватель или электрический чайник/утюг, то достаточно будет купить недорогую модель с минимальными возможностями. Нет смысла переплачивать за дополнительные датчики и прочие «навороты».
В случае, когда планируется оставить GSM управляемую розетку на обустроенной интеллектуальными устройствами даче для контроля автономной системы отопления и уведомления о сбоях в электроснабжении, лучше обратить свое внимание на модели, оснащенные резервным аккумулятором. Емкость аккумуляторов может кардинально отличаться – надо выбирать ту, которая подходит под индивидуальные требования конкретного потребителя
Емкость аккумуляторов может кардинально отличаться – надо выбирать ту, которая подходит под индивидуальные требования конкретного потребителя.
Интеллектуальная розетка не понадобится владельцам GSM-модулей для котлов. В предложенной нами статье подробно изложен процесс управления оборудованием на расстоянии.
Это хороший вариант, который позволит розетке несколько часов беспрерывно работать от собственного источника питания при отключении электричества. Она сможет не только отправить экстренное уведомление о произошедшем, но и успеет включить резервные аккумуляторы, если такие установлены в конкретном загородном доме.
Также, если планируется использовать СМС розетки по определенному графику, составленному на неделю/месяц вперед, то надо выбирать модели с энергонезависимой памятью. Чтобы временное отсутствие электричества не сбило запланированный заранее график действий.
Одним из важных критериев при выборе СМС управляемой розетки является ее максимальная рабочая нагрузка. Здесь предстоит учитывать потребляемую мощность прибора, который будет подключаться через нее. В случае покупки GSM управляемого сетевого фильтра следует учитывать максимально допустимую нагрузку на каждый канал и общую на весь прибор.
СМС розетки с универсальными разъемами под различные вилки могут стать настоящей находкой, если в доме имеются приборы, приобретенные в разных странах. Так, не придется покупать дополнительный адаптер, чтобы пользоваться им дома
Категорически запрещено превышать максимальное значение, указанное в инструкции к прибору. Лучше, если будет оставаться запас по мощности в 30%.
Дополнительные датчики и функции влияют на увеличение стоимости GSM розеток. Но в то же время они позволяют создать дополнительные условия для комфортной работы, не прилагая много усилий. Например, встроенный микрофон и датчик движения позволят разобраться, присутствуют ли посторонние в офисе/доме во время отсутствия пользователя.
СМС управляемые розетки производят многие фирмы как отечественные, западные, так и китайские. Наибольшей популярностью пользуются устройства таких производителей, как SenseIT, ReVizor, iSocket, ORCAM, Телеметрика, Sapsan, Smart Security, Proline.
Менее удобны в эксплуатации, но все же демонстрирующие прогрессивные достижения в сфере электроустановки выключатели с таймером. Рекомендуем ознакомиться с особенностями их работы, устройства и правилами эксплуатации.
Принцип работы
Основным различием между моделями «умных» розеток является тип их работы и набор встроенных функций в них. На данный момент основная доля рынка делит их на 3 вида.

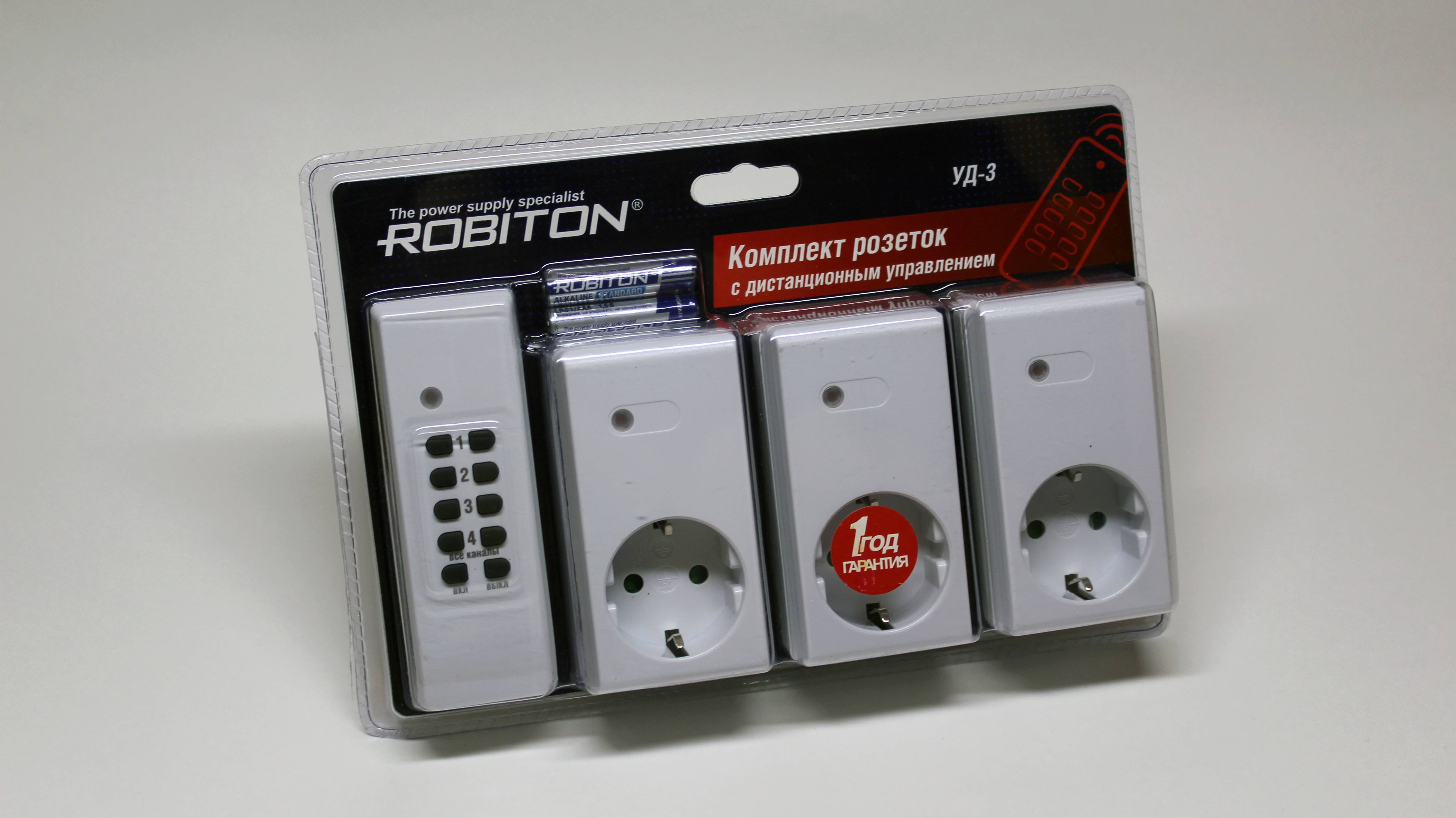

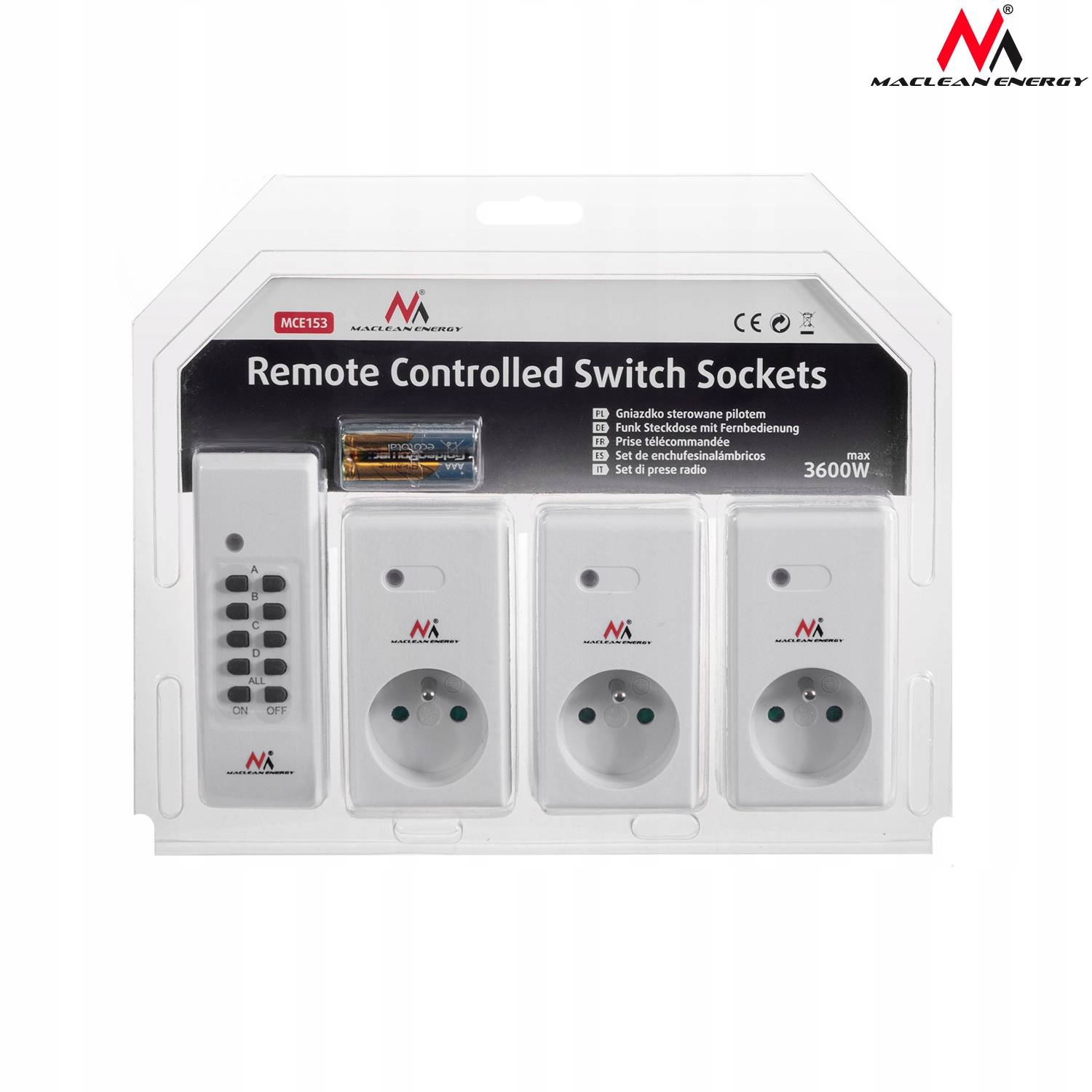

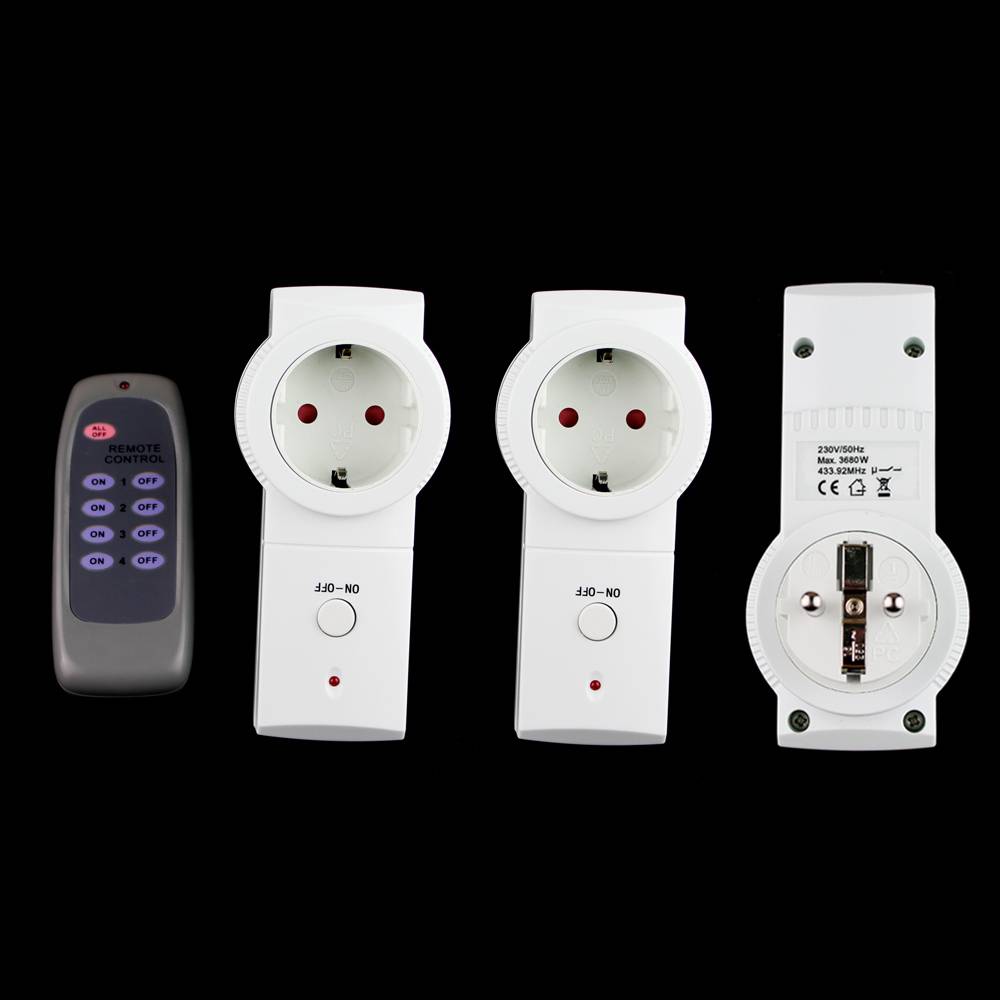

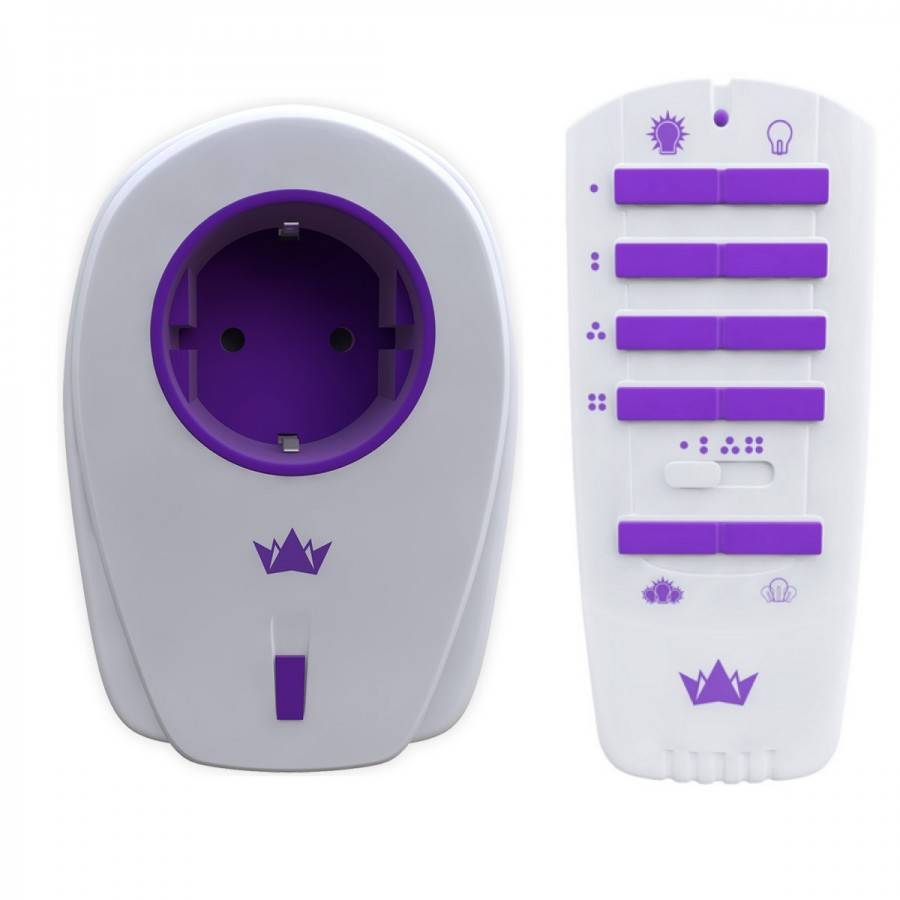

Радиоуправляемые
Данное устройство состоит из одиночной розетки или комплекта розеток и пульта дистанционного управления. Зачастую на лицевой или боковой панели таких устройств находятся кнопки для управления без пульта.
Такие модели работают в основном на частотах от 315 до 433 МГц, поэтому они не пересекаются с рабочими частотами других устройств, что обеспечивает бесперебойный сигнал от розетки к пульту и наоборот. Дальность работы пульта управления лежит в радиусе 30–40 метров от розетки.
Wi-Fi
Wi-Fi розетки – это наиболее популярный вид «умных» розеток. Они работают с помощью Wi-Fi модуля. Подключаясь к роутеру, данные устройства работают на протоколе Wi-Fi – 802.11 b/g/n, частотой 2,4 Гц. При первом подключении устройства к роутеру оно получает собственный IP-адрес, который закрепляется за ним. Сбросить его можно только с помощью сброса настроек до заводского состояния. Для настройки и полноценного использования на ваш смартфон, планшет, компьютер или ноутбук необходимо установить программу от изготовителя вашей розетки, дальше происходит синхронизация и настройка устройства – оно готово к использованию.
Главным плюсом Wi-Fi розетки является то, что она управляется через Internet, что позволяет вам иметь доступ к управлению с любой точки мира. Выезжая с работы, вы сможете включить обогрев вашего жилища, нагреть бойлер или вскипятить чайник к своему приезду. Данный вид смарт-розеток также может комплектоваться встроенными датчиками температуры, влажности, датчиками движения, света и, в некоторых случаях, встроенной видеокамерой. Данные с датчиков и камеры пересылаются в приложение и хранятся на протяжении длительного времени.
Такие розетки бывают как одиночными, так и многоканальные (удлинители). Каждое гнездо настраивается отдельно, блок управления отдает команды на нужное вами подключенное устройство, то есть вы сможете управлять каждым электроприбором отдельно, что крайне удобно при эксплуатации в офисе или дома. Например, к смарт-розетке одновременно подключены электрочайник, тостерница и кофеварка, а вы хотите приехать и выпить горячий кофе, устройство включит только кофеварку, а остальные приборы останутся отключенными от электросети.

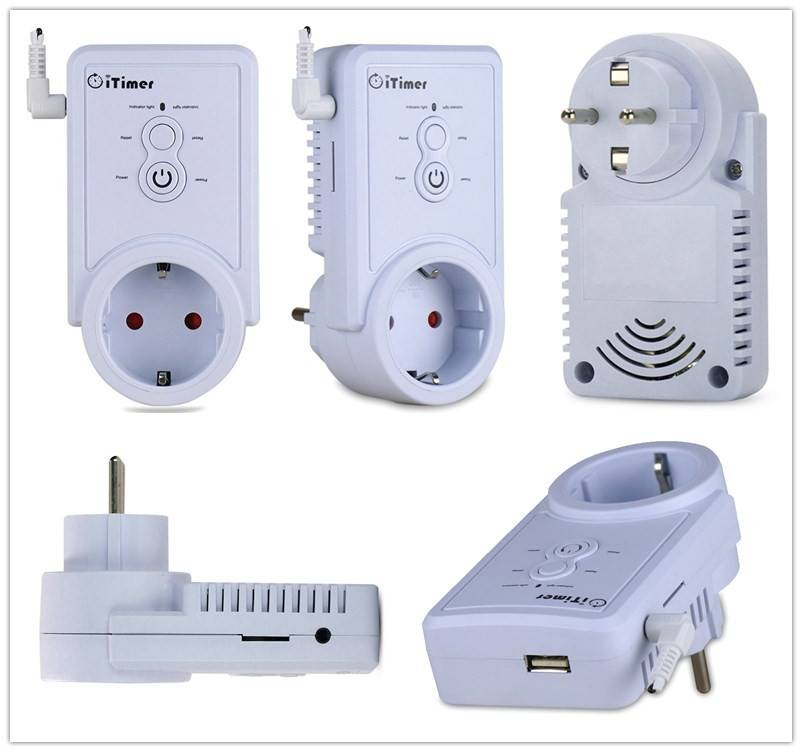

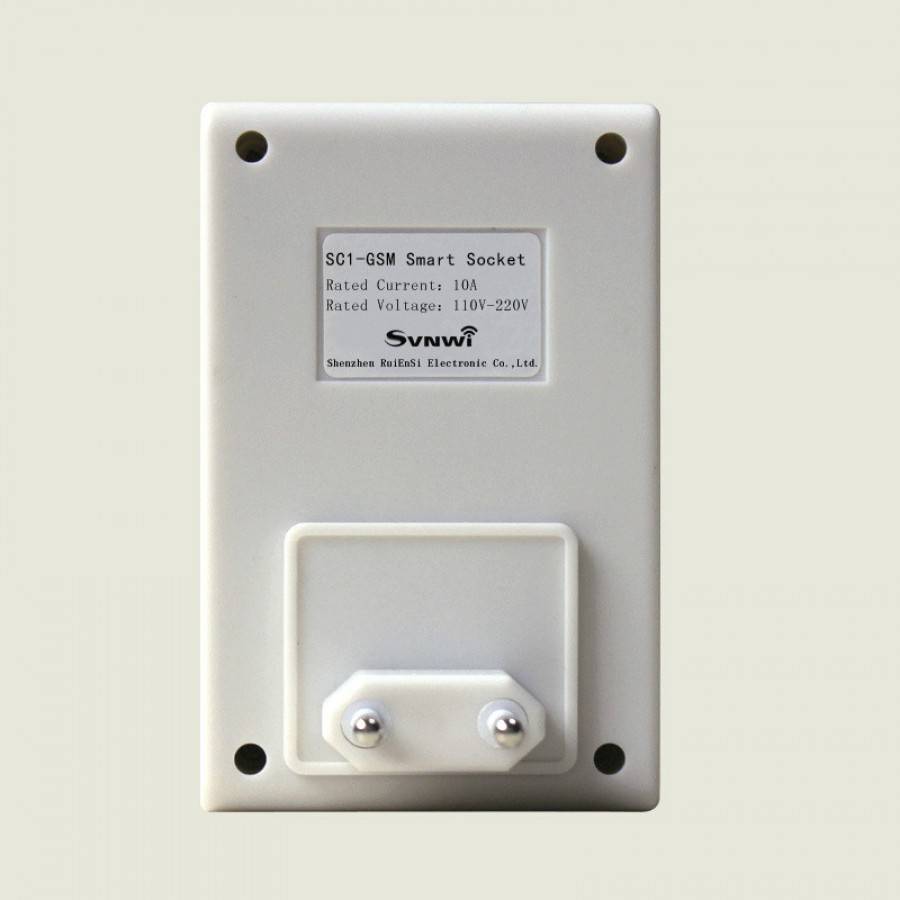

GSM
По внешнему облику GSM-розетки похожи на радиоуправляемые модели. Они имеют примерно такое же расположение кнопок управления и элементы, но также на корпусе имеется слот под SIM-карту. Для такого типа смарт-розеток вам будет необходима SIM-карта. Она устанавливается в специальный слот и обеспечивает управление розеткой с вашего мобильного телефона посредством СМС-команд. Некоторые модели подобных устройств оснащены также Bluetooth-модулем и дают возможность программирования и управления устройством с помощью одноименной технологии.
Такие розетки комплектуются опционально датчиками задымления, света, температуры, положением входного замка, содержанием газа в воздухе. При срабатывании одного из датчиков розетка тут же отправит вам сообщение на телефон. Данные модели могут предупредить вас об отключении электроэнергии благодаря встроенному накопителю энергии – конденсатору. После выключения света она отправит соответствующее сообщение на смартфон.
Существуют следующие основные типы GSM-розеток:
- одиночные – с возможностью подключения одного устройства и постоянным контролем над ним;
- с множеством гнезд для подключения – напоминает удлинитель или сетевой фильтр; каждое гнездо программируется отдельно и имеет свой микроконтроллер, дающий возможность управлять приборами независимо друг от друга.
Китайские системы управления освещением
Если вы хотите недорогую беспроводную систему управления освещением в вашем доме, то мы рекомендуем воспользоваться китайскими устройствами. Одним из таких устройств является китайская система управления светом Jd211a1n5. Эта система имеет пять блоков радиокоммутаторов для подключения лам и светильников, которыми можно управлять посредством пульта.
Если сравнивать эту систему с nooLite, то эта система будет намного проще.
Эта простейшая система годится лучше всего для загородного дома или дачи. Ее основное достоинство перед системой nooLite — это цена. Например, начальная цена за набор компонентов nooLite начинается с 225 долларов. Систему управления светом Jd211a1n5 можно приобрести за 25 долларов. Исходя из такого ценообразования, если вам не нужна продвинутая система управления светом, то Jd211a1n5 будет идеальным вариантом. Теперь вернемся к системе Jd211a1n5 и опишем ее характеристики:
- Имеет 15 каналов;
- Работает на дистанции 100 метров;
- Батарея в пульте работает один год;
- Блоки радиокоммутаторов подключаются к сети 80V-245V 50/60Hz;
- Контроль светом с помощью алфавитных кнопок «A.B.C.D.E.F.G»;
- Небольшой размер радиокоммутаторов 51 мм на 38 мм позволяет их крепить в разных местах.

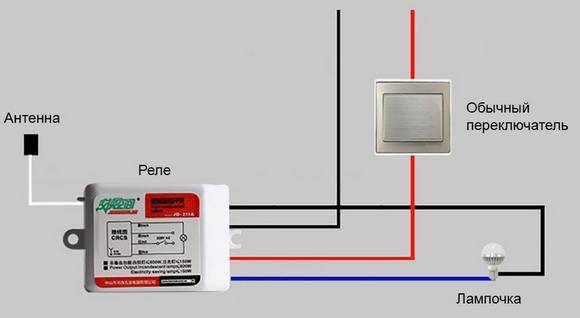

Схема подключения реле Jd211a1n5 имеет такой вид.
На схеме видно, что мы можем подключить блок реле к сети 220 В параллельно с обычным переключателем света.
Такое подключение системы делает систему Jd211a1n5 более универсальной.
Из рассмотренной главы становится ясно, что Jd211a1n5 может предоставить очень простое и недорогое дистанционное управление освещением в вашем доме или квартире, которое можно собрать своими руками.
Рейтинг лучших умных розеток
Для того чтобы упростить своим читателям выбор умной розетки, ниже приводится рейтинг лучших моделей на июль 2020 г.

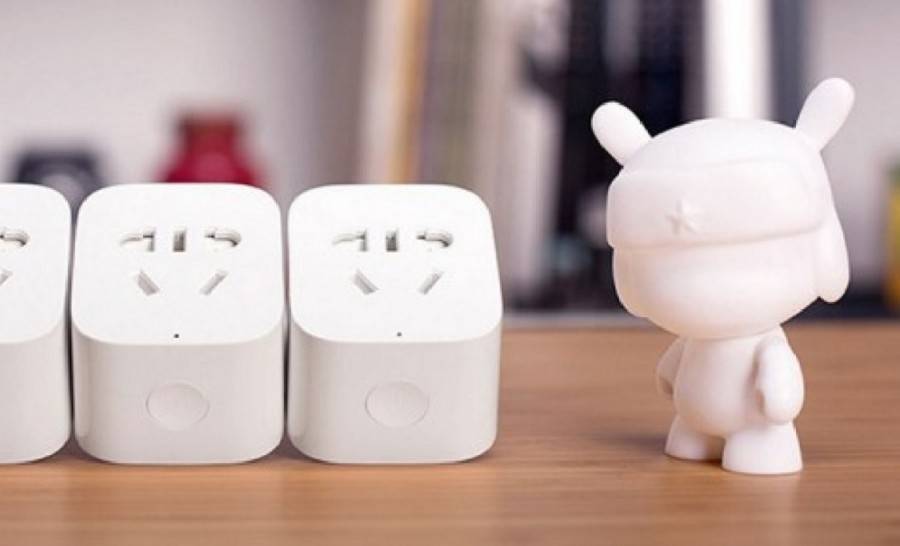

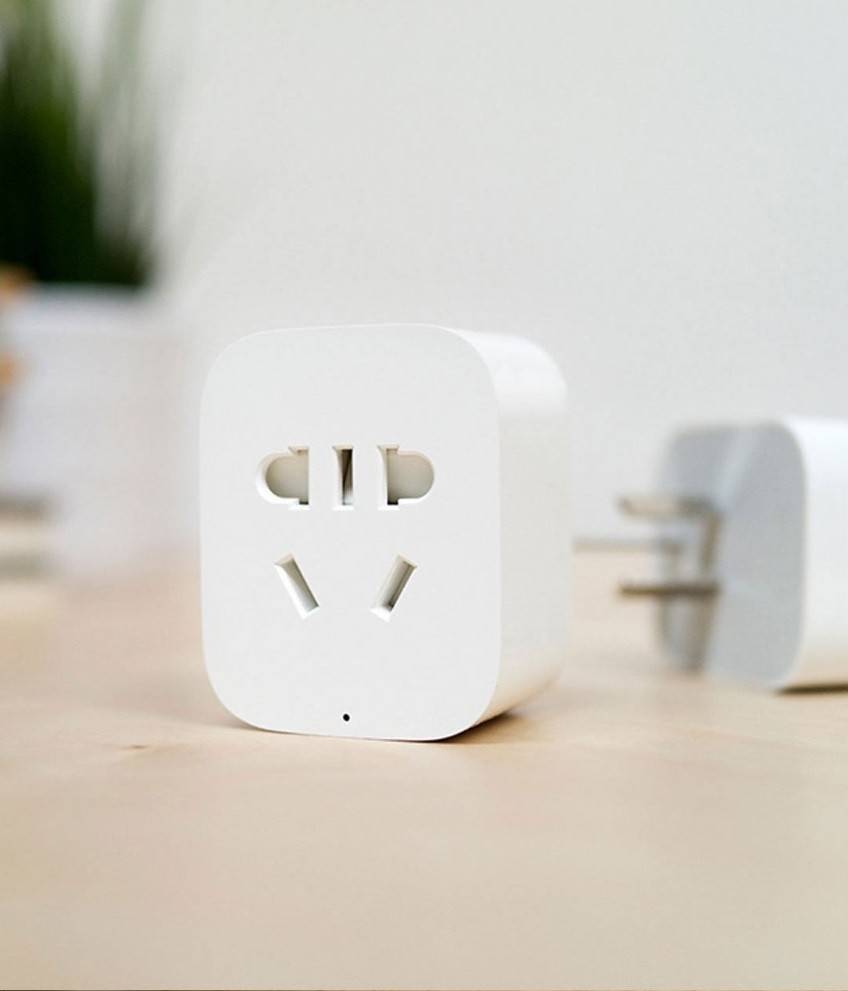

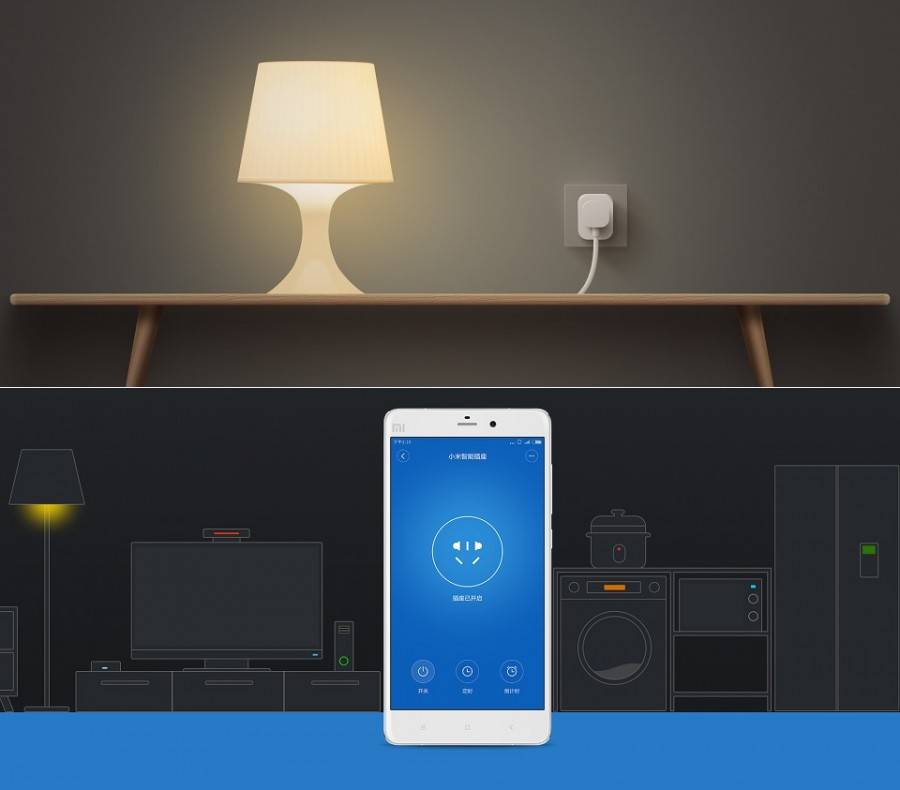

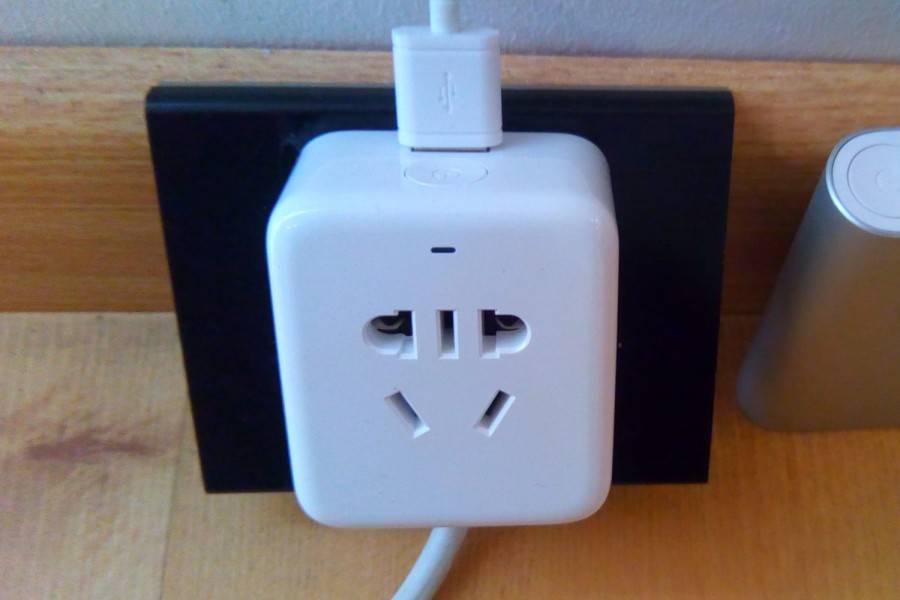

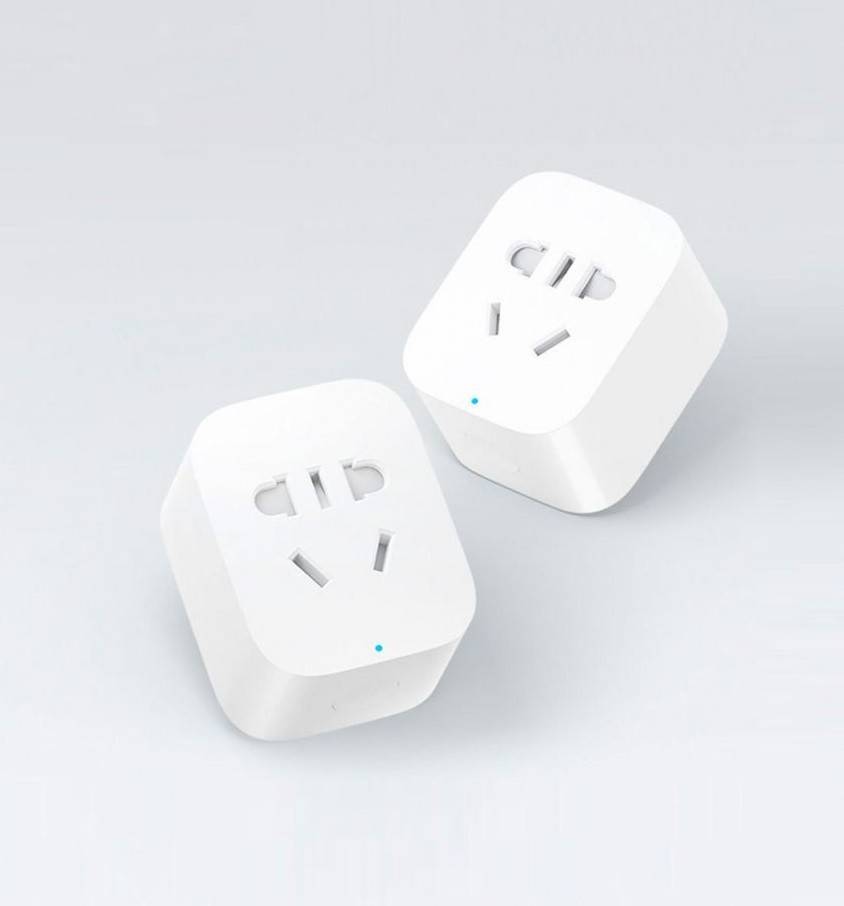

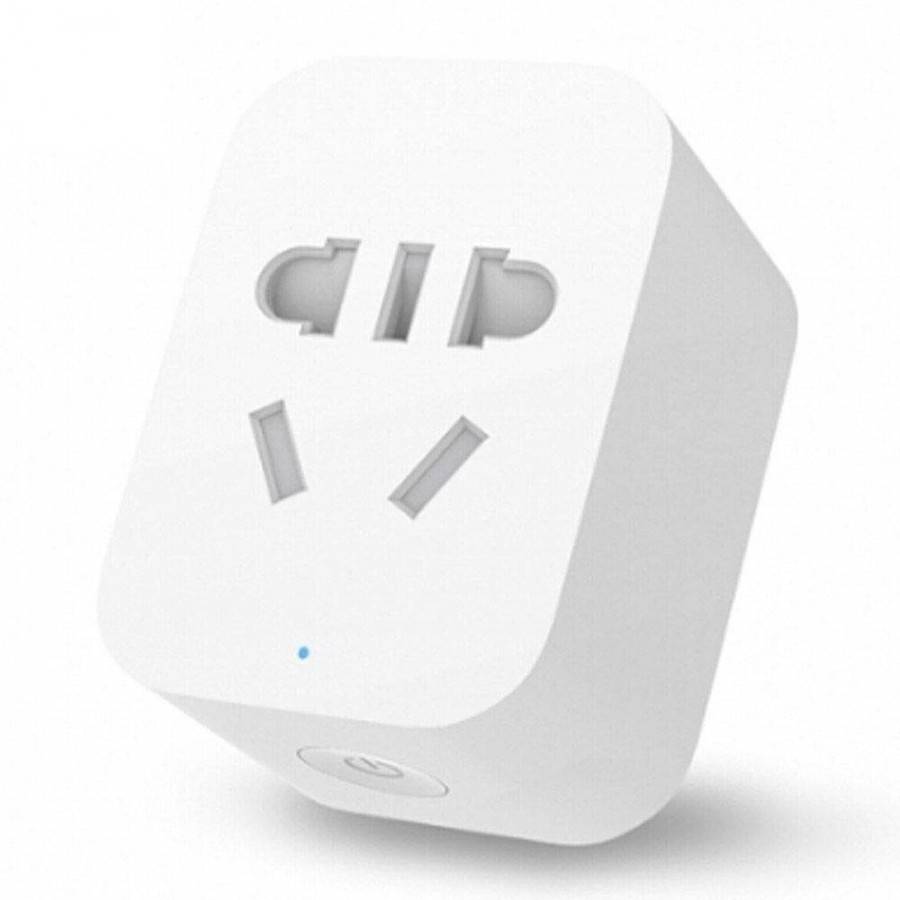

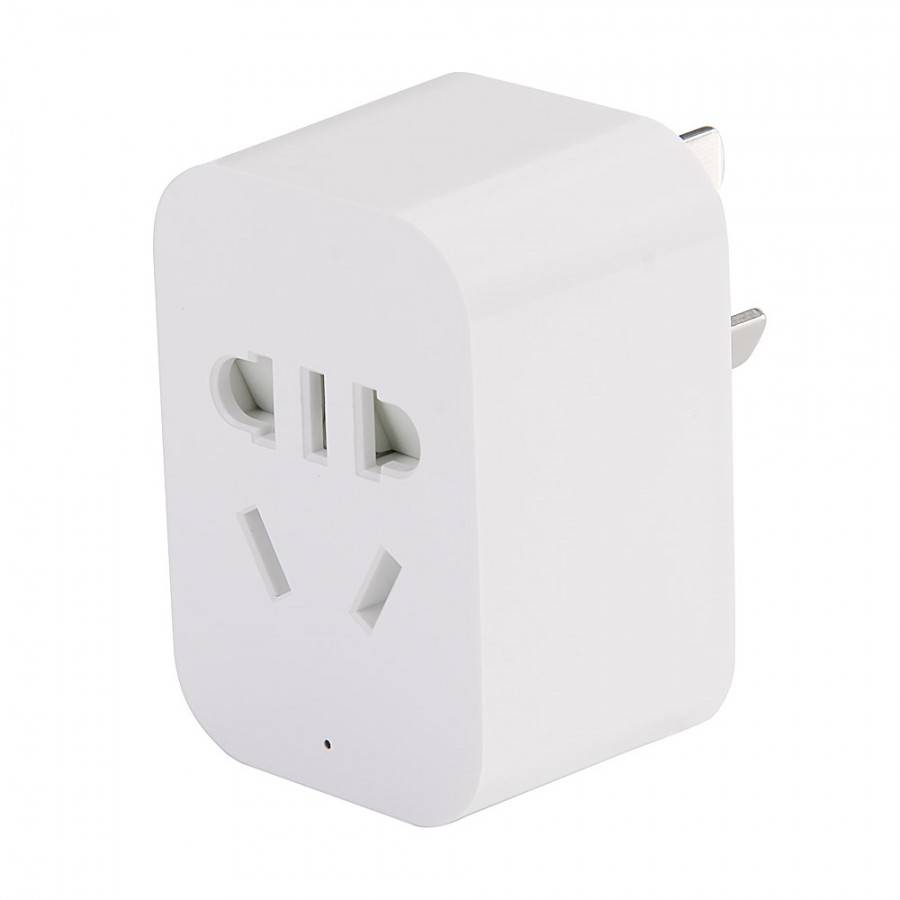

1. Xiaomi Mi Smart Power Plug
С помощью этой модели можно управлять домашними электроприборами из автомобиля, с рабочего места или даже с пляжа. При полной комплектации системы умный дом от Xiaomi, возможности розетки ещё расширятся. В случае правильной настройки прибора, дома гарантированно будет тепло, а счета за электроэнергию станут меньше.
- Страна-производитель – Китай;
- Материал корпуса – термопластик;
- Масса – 65,5 г;
- Способ управления — Wi-Fi;
- Средняя стоимость — 1000-2000 руб.

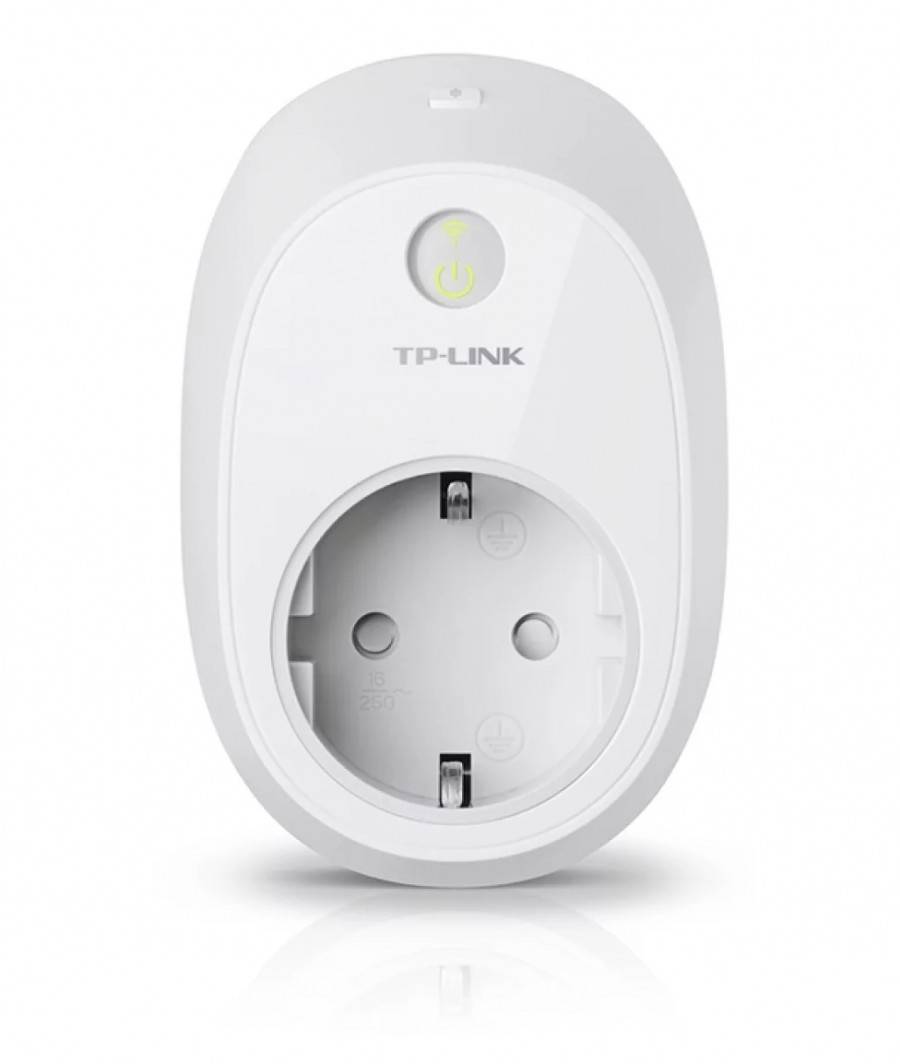

2. TP-Link HS100
Умная розетка от компании TP-Link пользуется самым широким спросом у российских покупателей. У это устройство включает в себя есть все необходимые для обычного потребителя функции: таймер включения и выключения, удаленное управление питанием, счетчик электроэнергии. Изделие отличается легкостью и компактностью. Отличительной особенностью является стильный минималистичный дизайн корпуса.
- Страна-производитель – Китай;
- Материал корпуса – поликарбонат;
- Масса – 135 г;
- Способ управления — Wi-Fi;
- Средняя стоимость – 2000 руб.

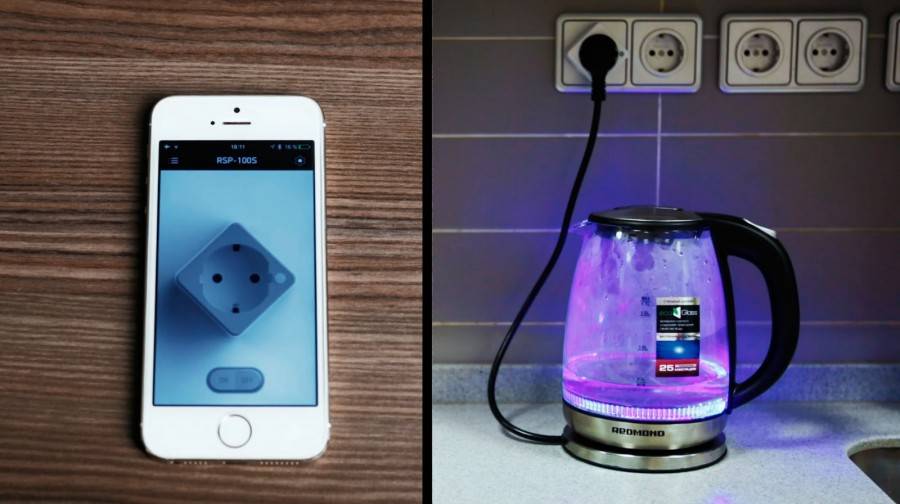

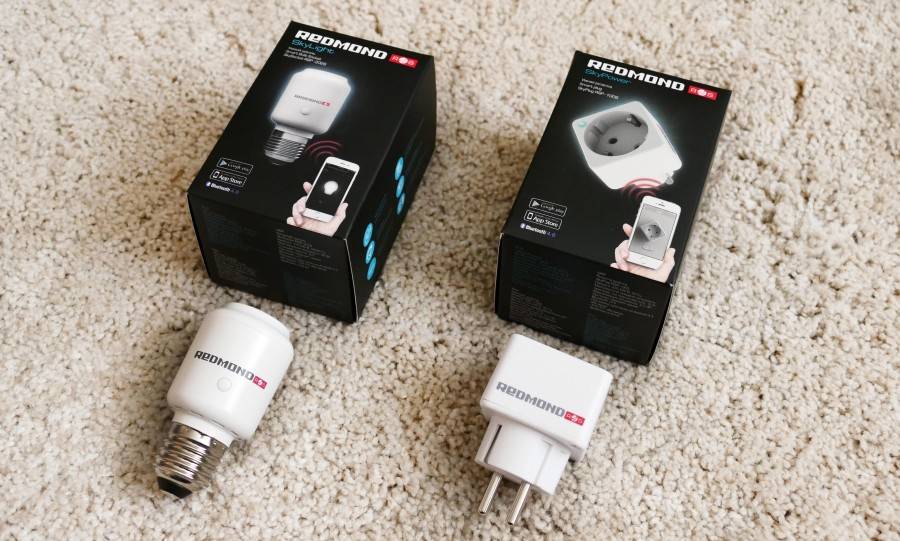

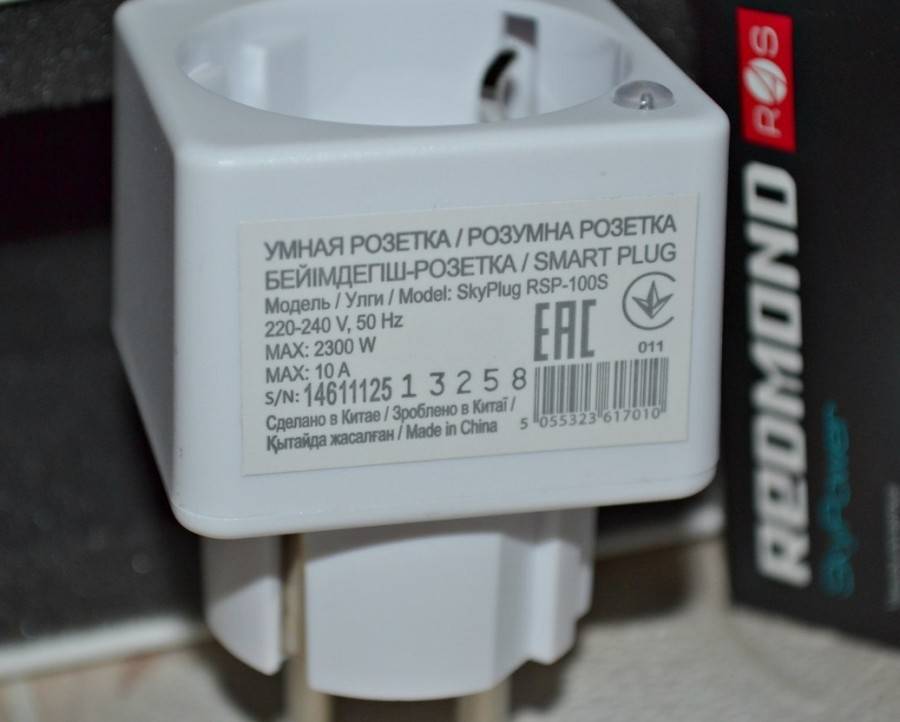

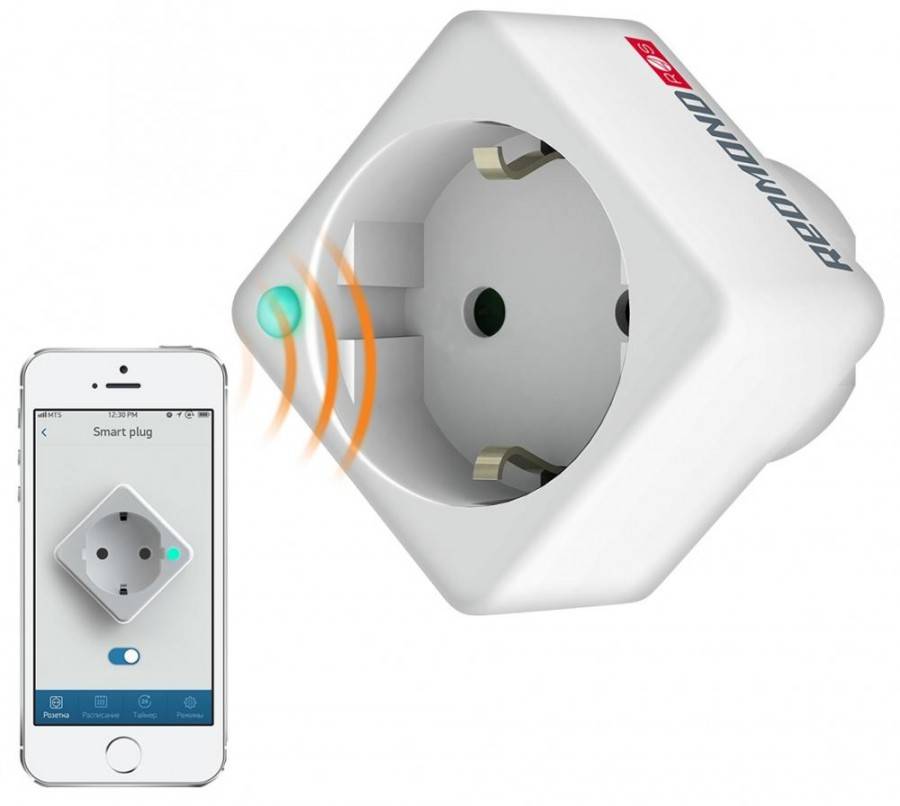

3. Redmond RSP-103S
Изделие обеспечивает эффективное управление питанием электроприборов мощностью до 2,3 кВт. В фирменном приложении можно дать каждому устройству название и прописать разные сценарии действий. Например, включить отопление или музыкальный центр утром. Предусмотрена защита от перегрузок и сильных перепадов напряжения.
- Способ установки – накладная;
- Входное напряжение – 220-240В;
- Максимальная сила тока – 10А;
- Тип управления — Wi-Fi;
- Средняя стоимость – 1000 руб.
4. SENSEIT GS4
SENSEIT GS4 – уникальное устройство разработанное и произведенное в России. Розетка не только включает и выключает питание электроприборов, но и следит за параметрами электросети, обеспечивает строгий учет расхода электроэнергии, измеряет температуру, определяет протечки воды, может работать по сложным алгоритмам. Одним из главных достоинств отечественного девайса является возможность предупреждения об отключении в доме электропитания.
- Максимальная мощность – 3500 Вт;
- Максимальная сила тока – 16А;
- Разъемы для подключения дополнительных датчиков – 2 шт.;
- Способ управления — 2G, 3G и 4G/LTE;
- Средняя стоимость – 5000-7000 руб. (в зависимости от комплектации).
5. Rubetek RE-3301
Умная розетка Rubetek RE-3301используется для управления бытовой техникой. В фирменном мобильном приложении можно создавать разные сценарии. Встроенный LED-индикатор меняет цвет в зависимости от нагрузки, помогая контролировать энергопотребление. Устройство совместимо с Android 4.1 и iOS 8 и выше, работает с «Алисой» и поддерживает соединение с различными датчиками, в том числе движения и утечки газа. Корпус изготовлен из термостойкого пластика.
- тип — накладная;
- тип управления — Wi-Fi;
- входное напряжение — 230В;
- максимальная сила тока — 11А;
- средняя стоимость – 3200 руб.
6. Sonoff S26
Розетка Sonoff S26 – это уникальный переходник между стандартной розеткой и подключённым к ней бытовым электроприбором. Изделие позволяет дистанционно управлять техникой и отслеживать его статус (включено или выключено) через сеть Интернет с помощью специального приложения на смартфоне или планшете с операционной системой IOS и Android. Данная модель позволяет выполнять до 10 разных задач по расписанию. Использование умной розетки очень простое — необходимо просто подключить утюг, телевизор, котел или плиту и запустить приложение Ewelink.
- входное напряжение – 100-250В;
- частота переменного тока – 5,-60 Гц;
- тип управления — Wi-Fi;
- предельная мощность – 2 кВт;
- средняя стоимость – 1200 руб.

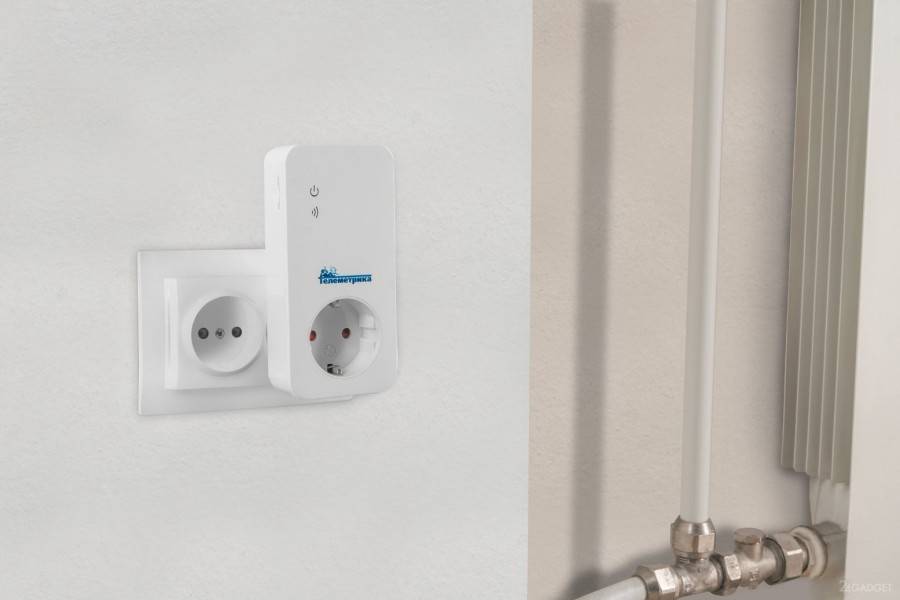

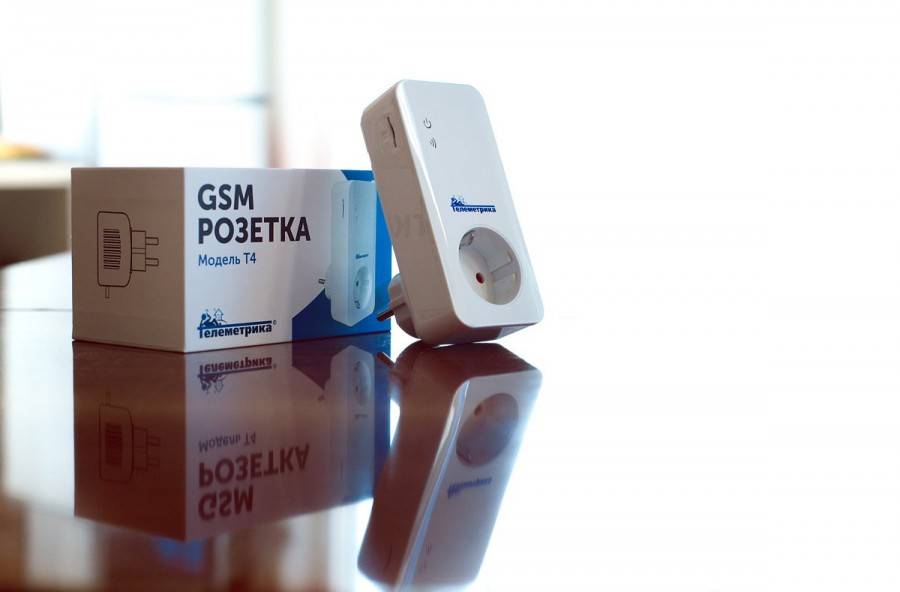

7. Телеметрика T40
Умная розетка Телеметрика Т40 имеет встроенный датчик температуры. Он окажется полезным для использования в паре с обогревателем – можно доводить температуру помещения до определенного порога и выключать обогреватель для экономии энергии и безопасности. Можно связать с четырьмя устройствами в доме. Устройство умеет управлять большинством домашних электроприборов.
- производитель – Китай;
- материал корпуса – термопластик;
- масса – 90 г;
- удаленное управление — через GSM;
- средняя стоимость 6500 руб.
8. Умная розетка «Яндекс»

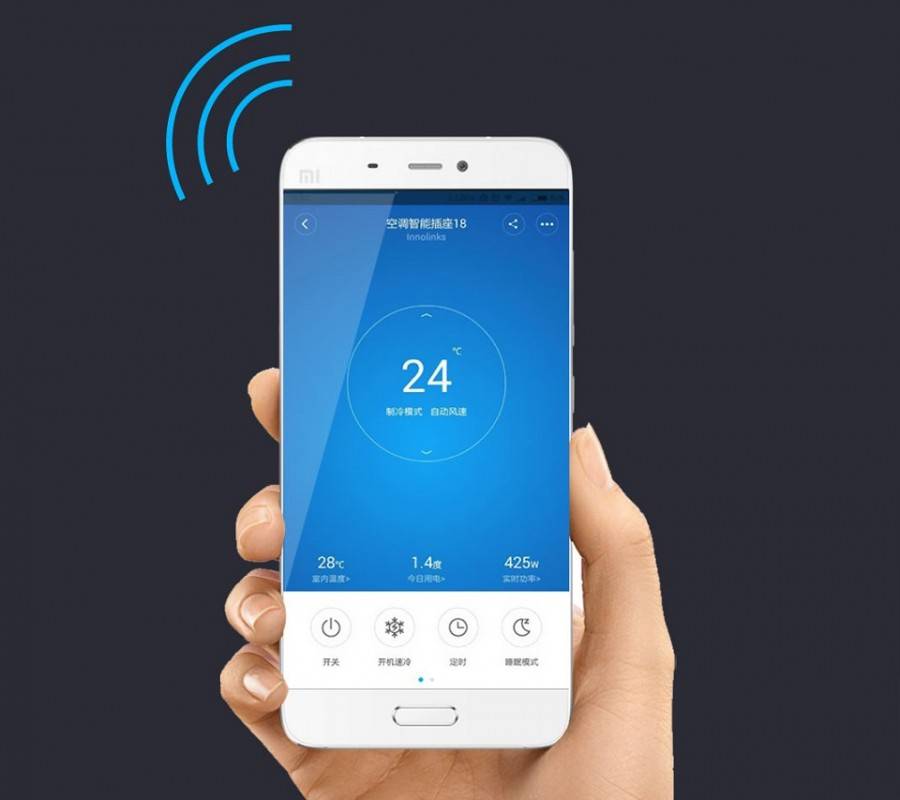

Управлять этой умной розеткой можно в приложении «Яндекс» или с помощью «Алисы». Изделие применяется для включения и отключения бытовых электроприборов. Так, с его помощью можно дистанционно запустить робот-пылесос или кондиционер. Есть кнопка ручного отключения на случай отсутствия интернета.
- способ размещения – накладная;
- тип управления — Wi-Fi;
- входное напряжение — 230В;
- максимальная сила тока — 16А;
- средняя стоимость – 1200 руб.

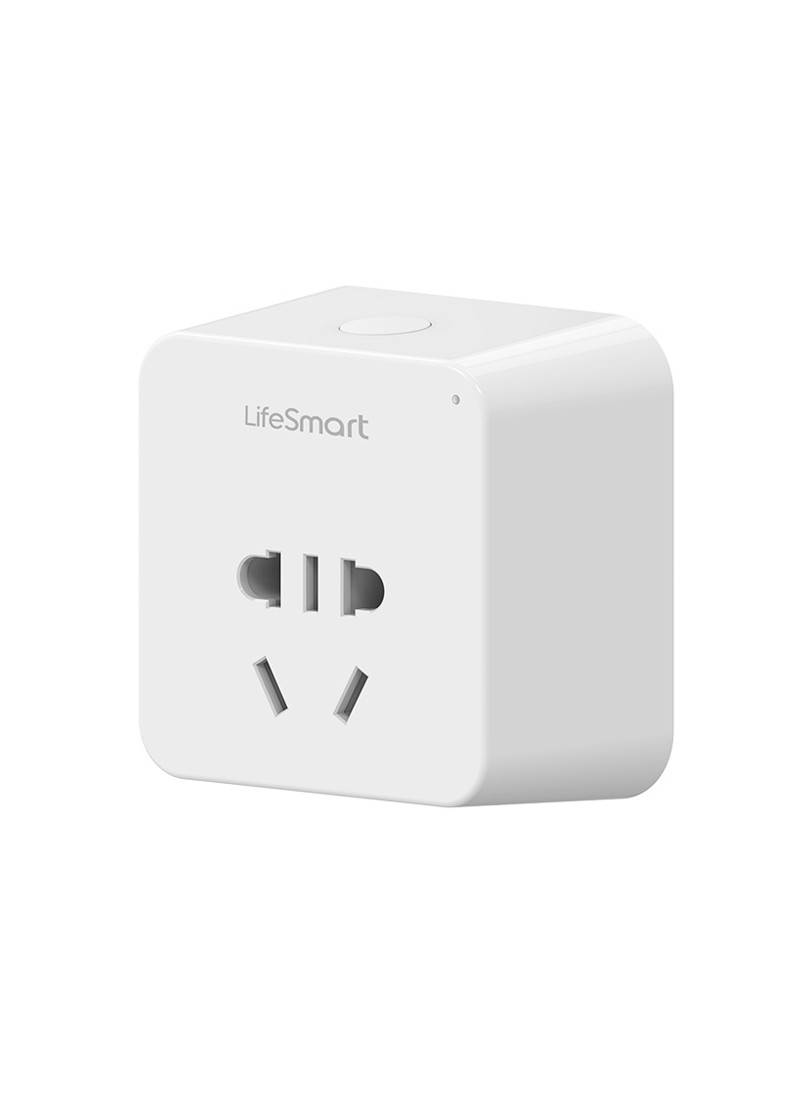

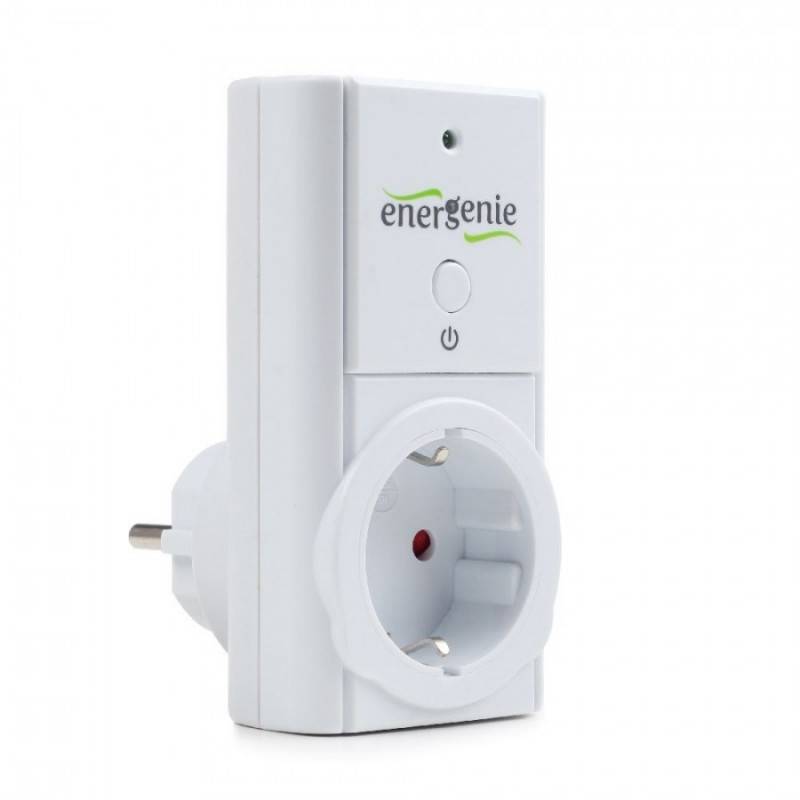

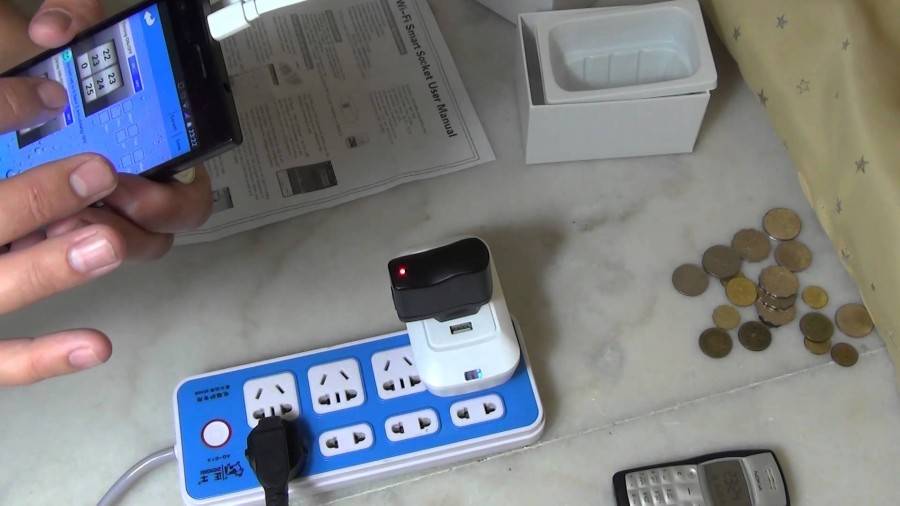

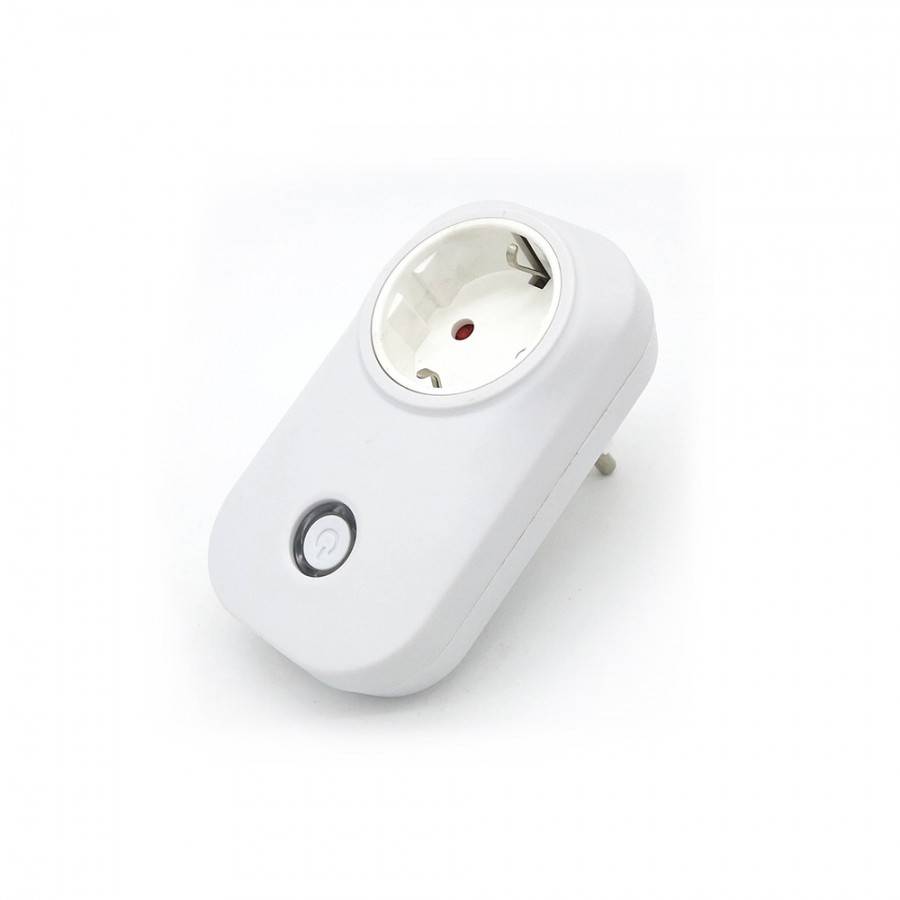

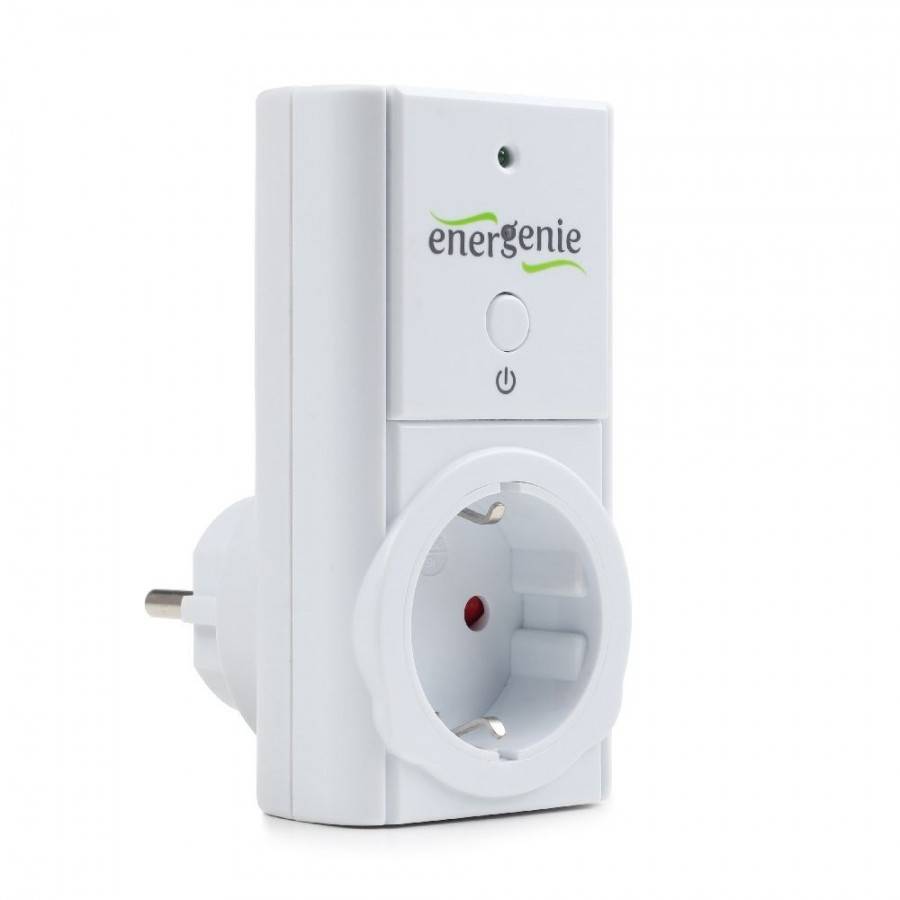

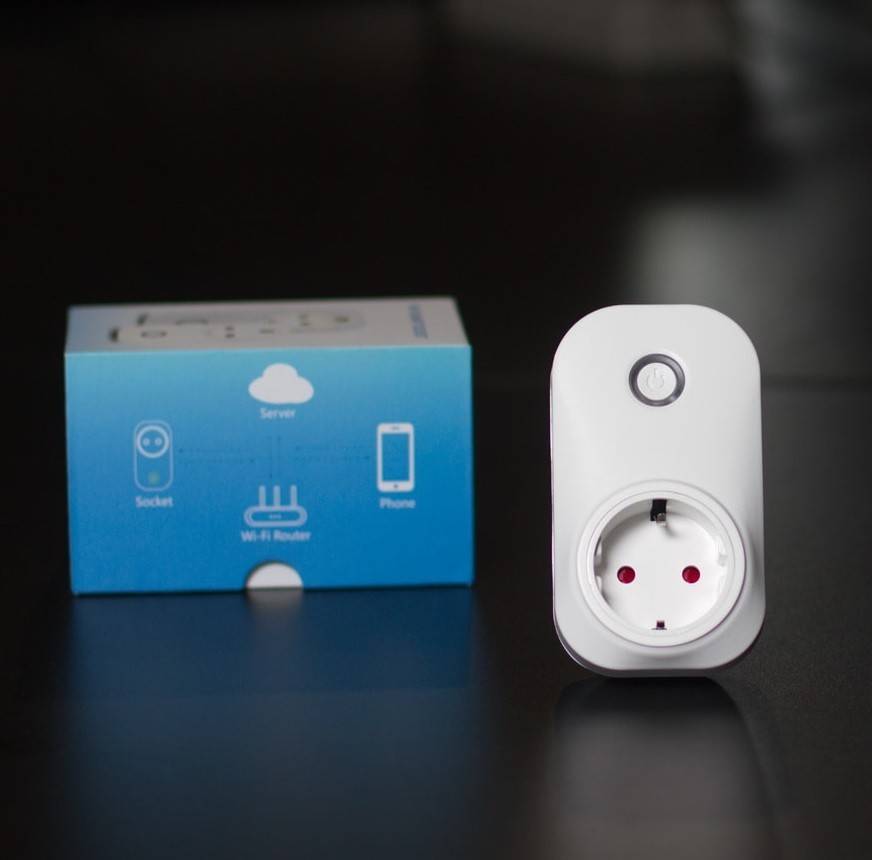

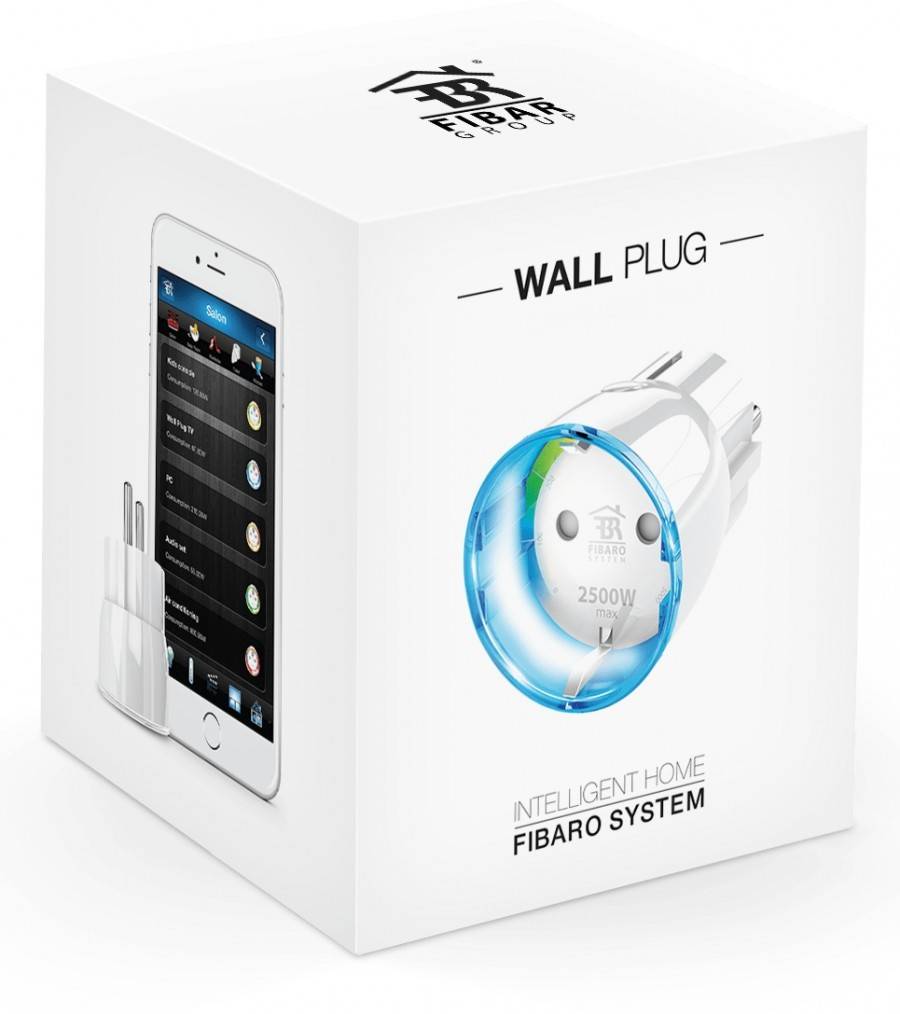

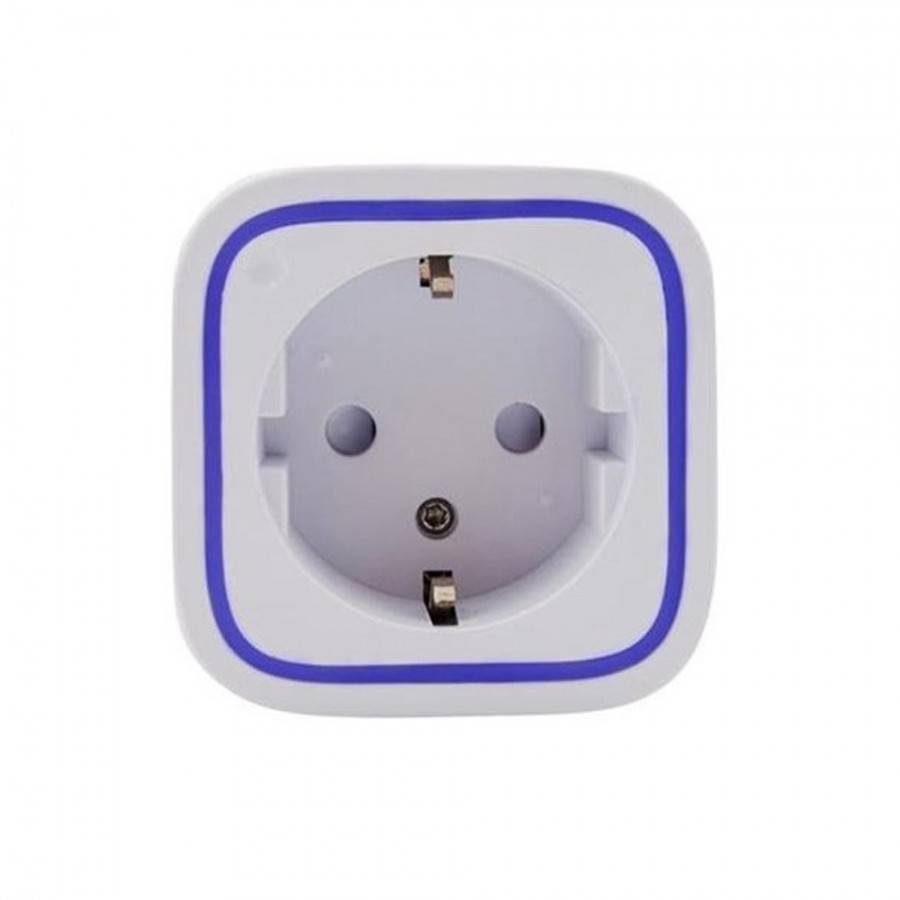

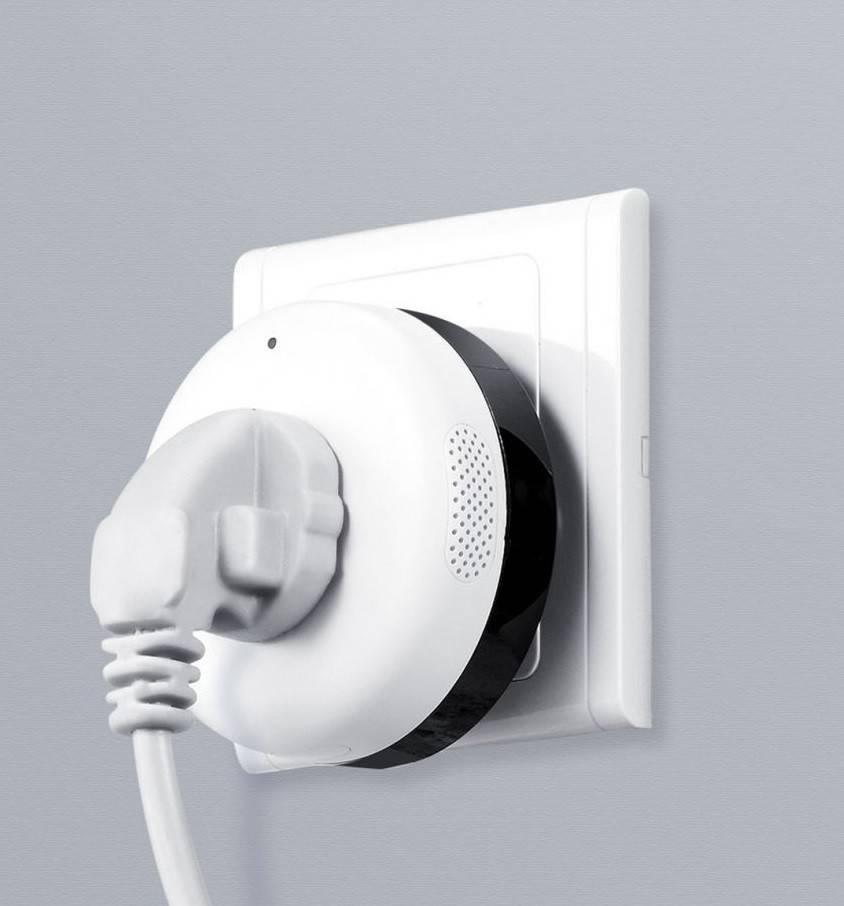

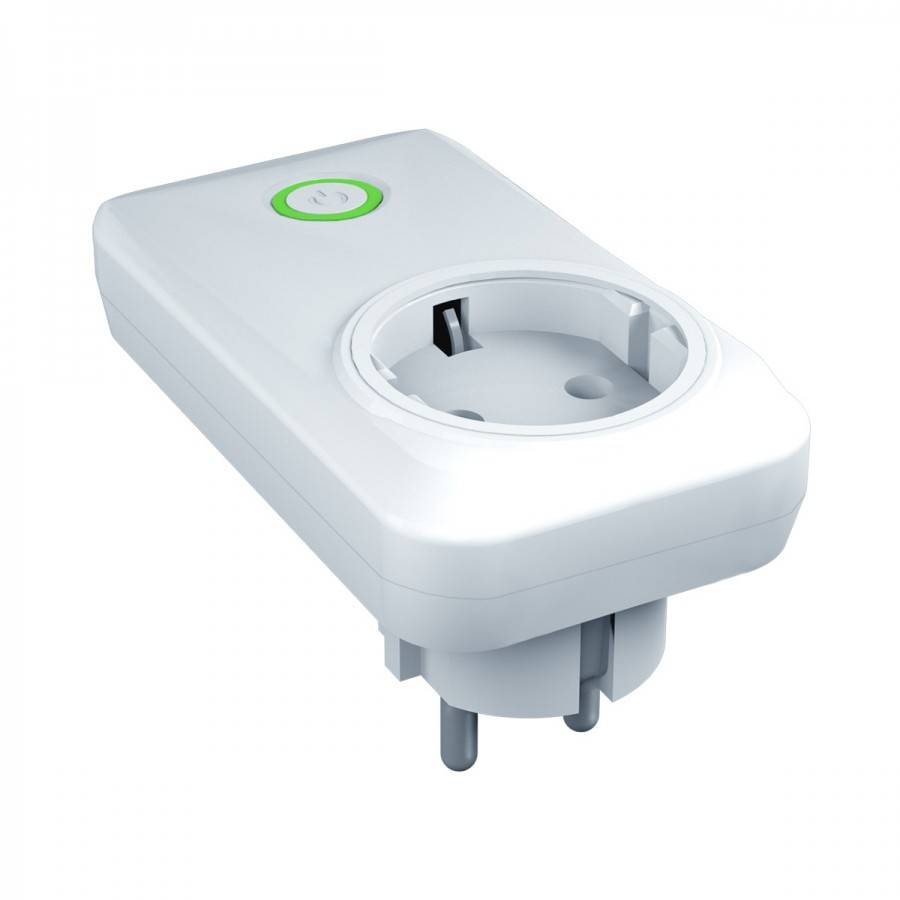

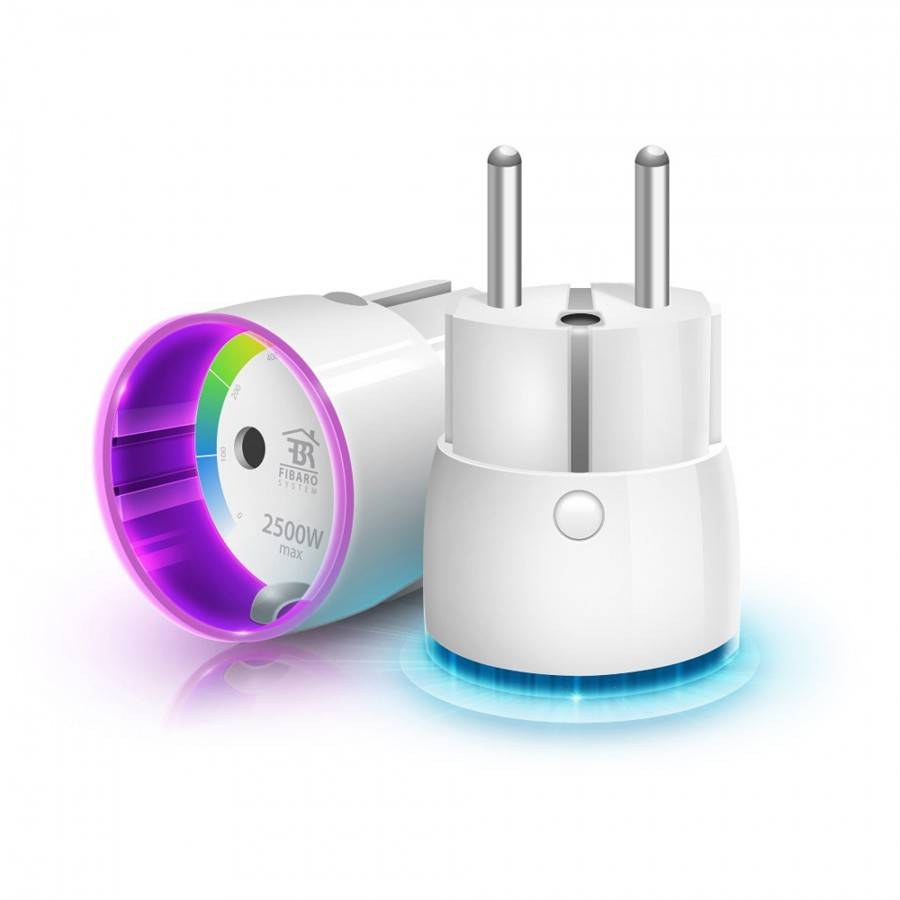

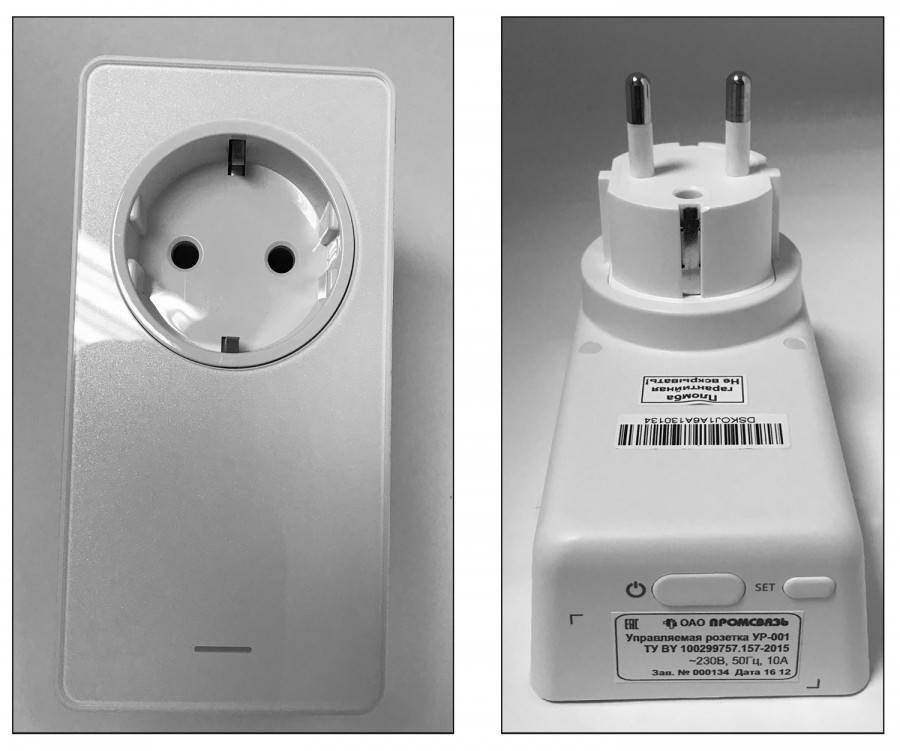

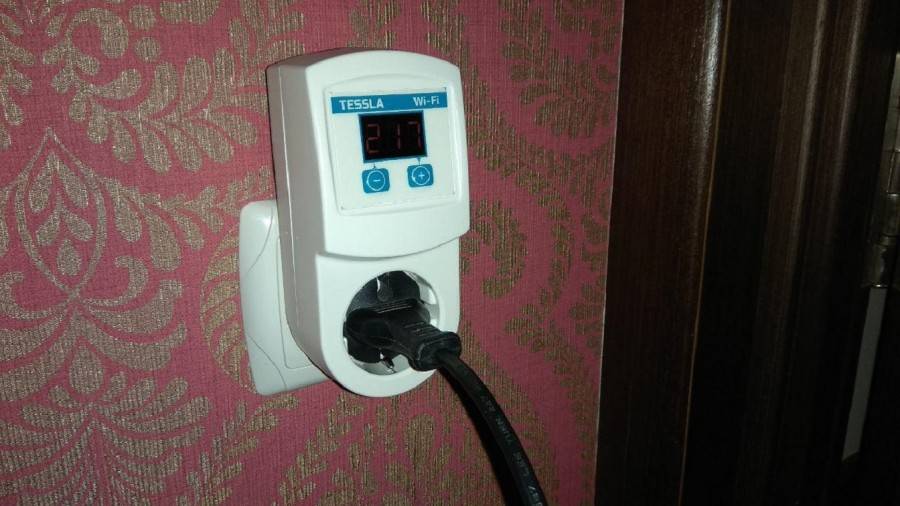

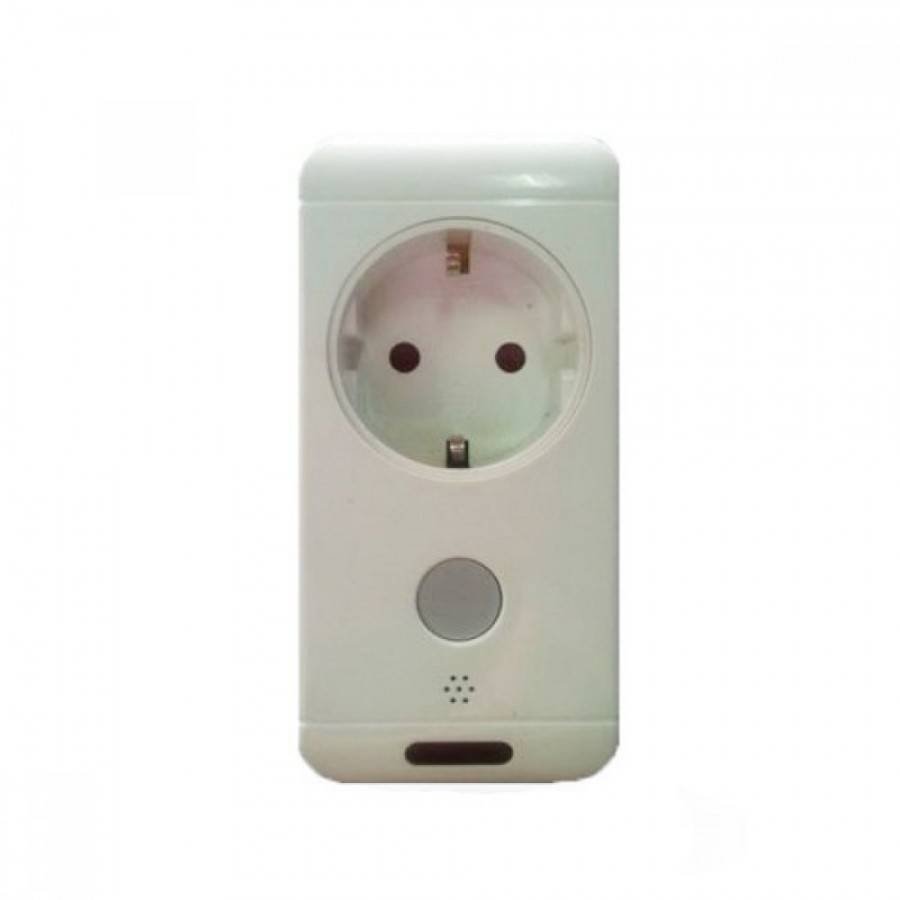

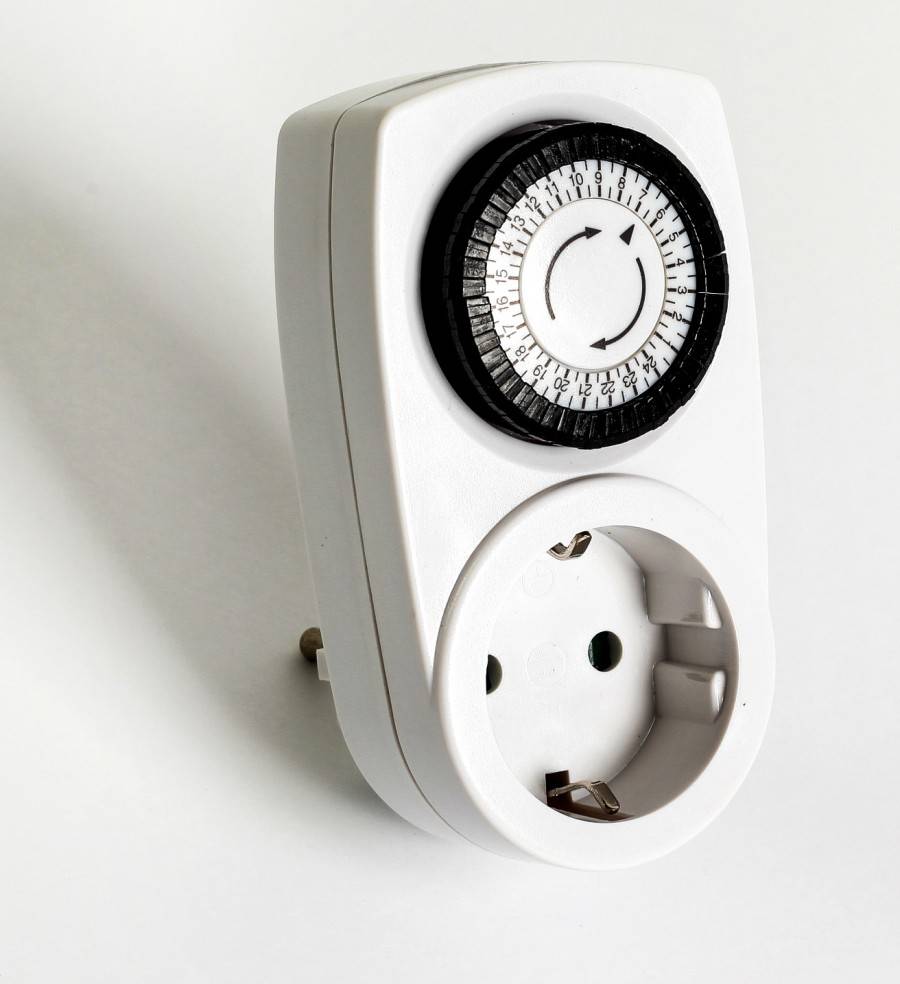

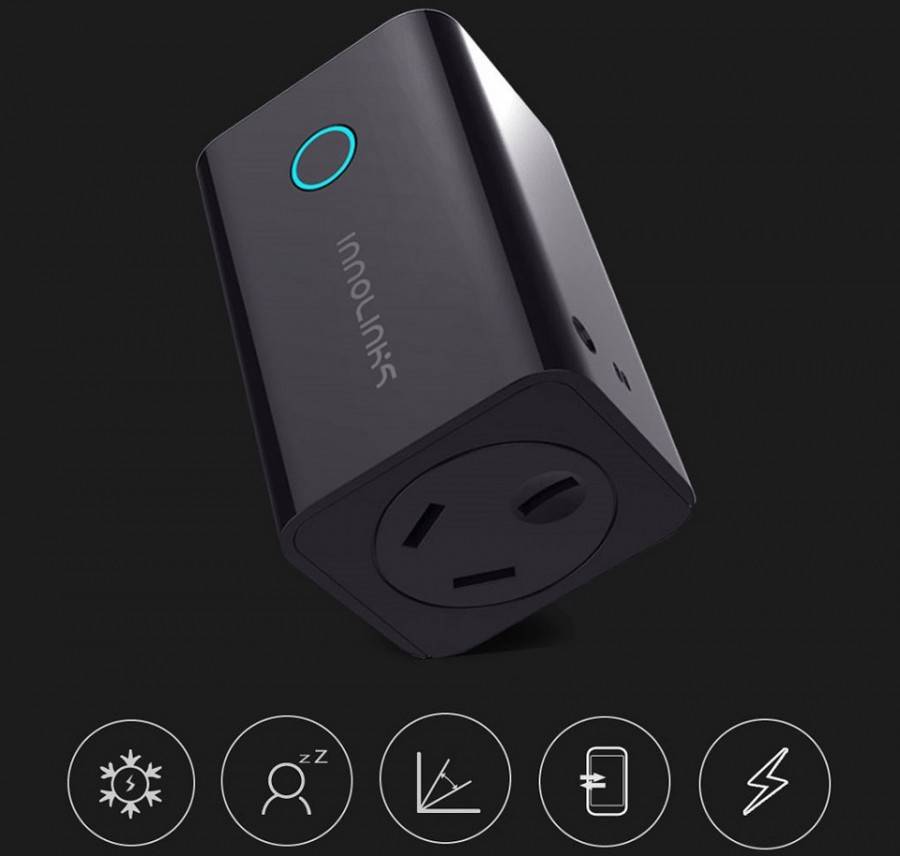

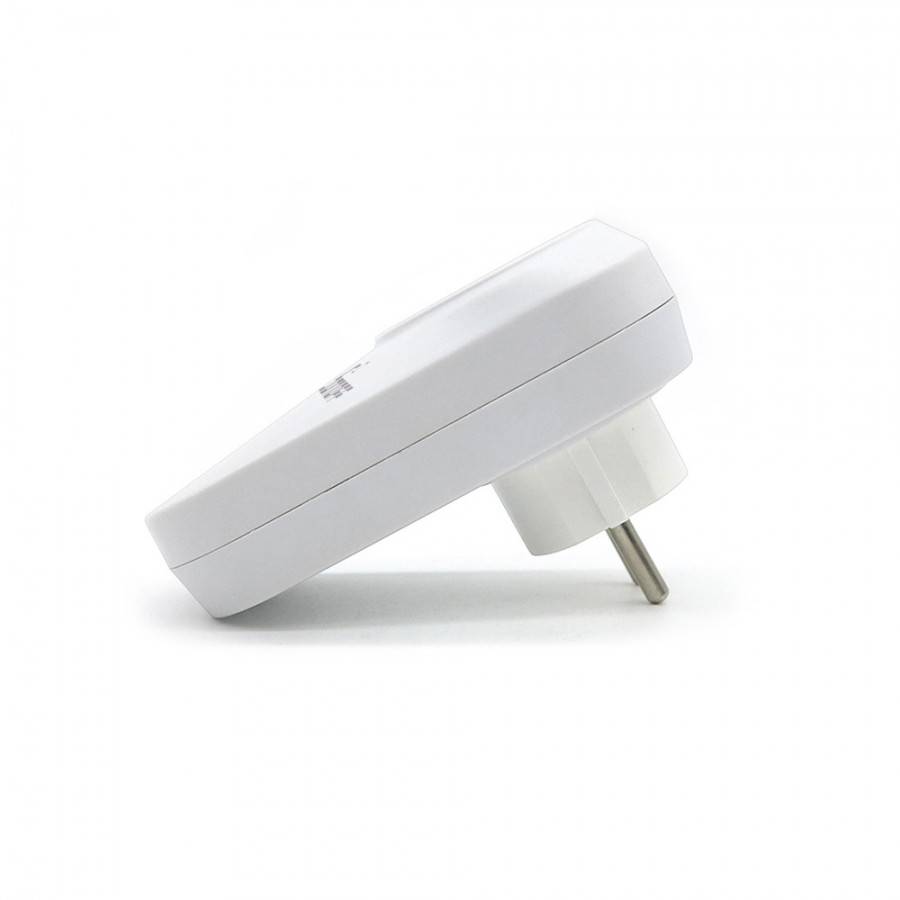

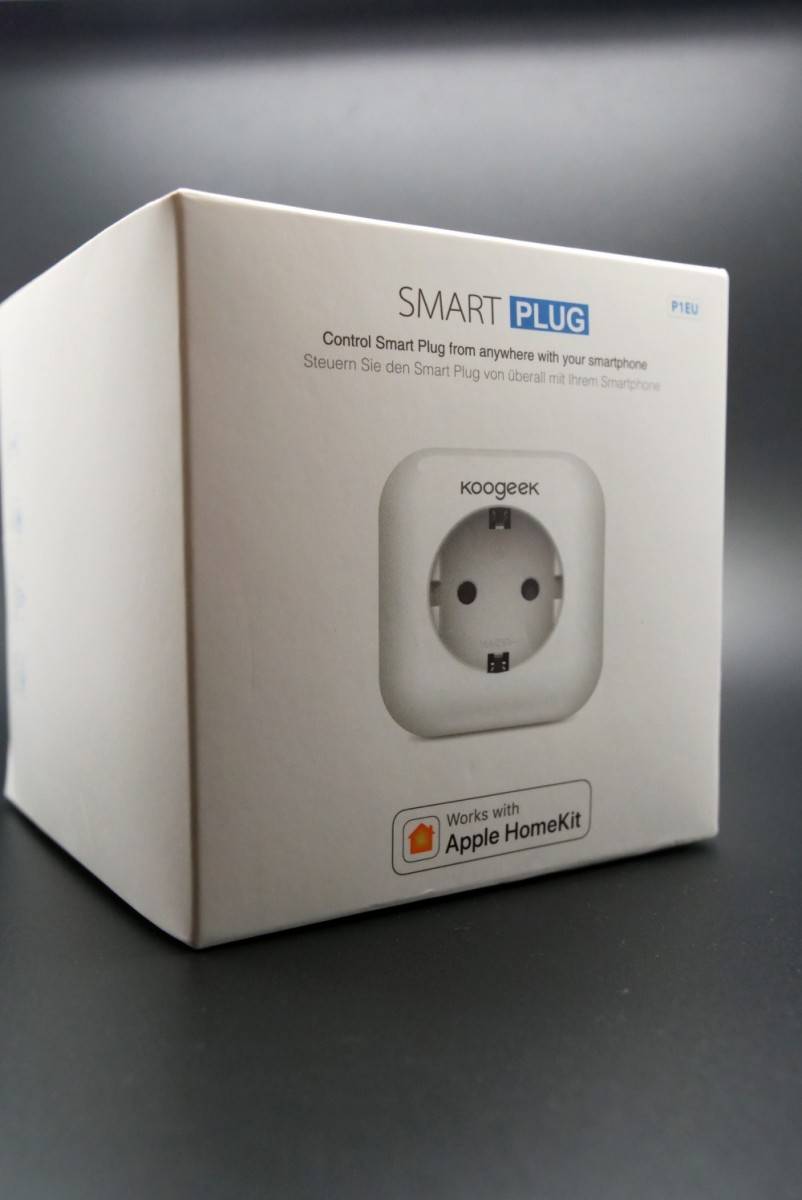

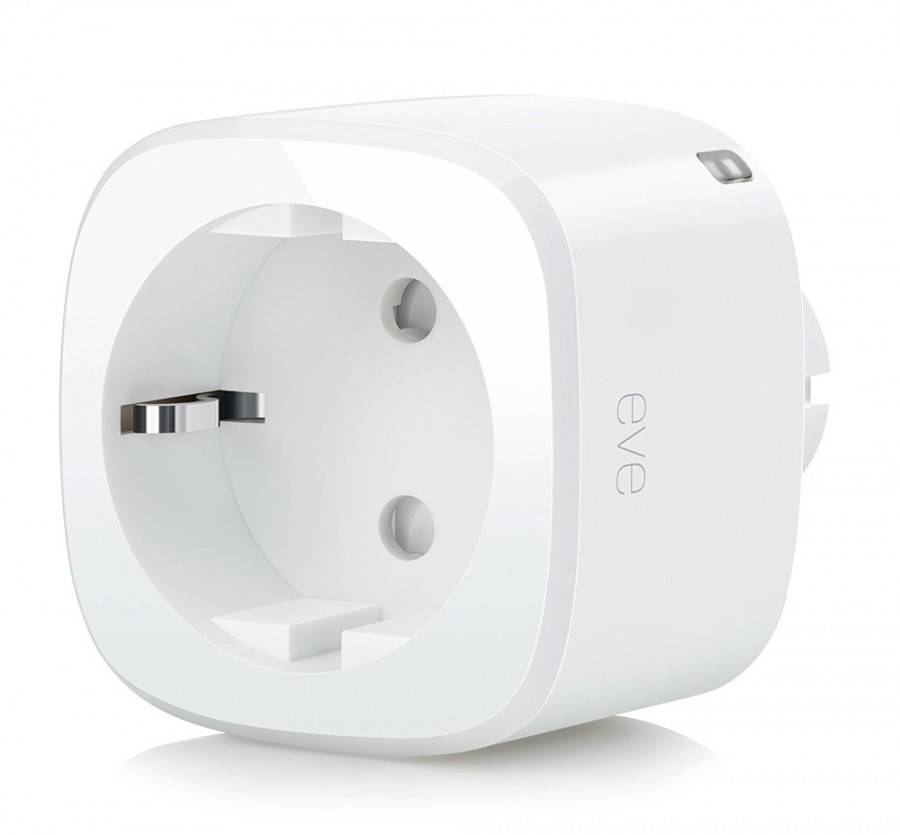

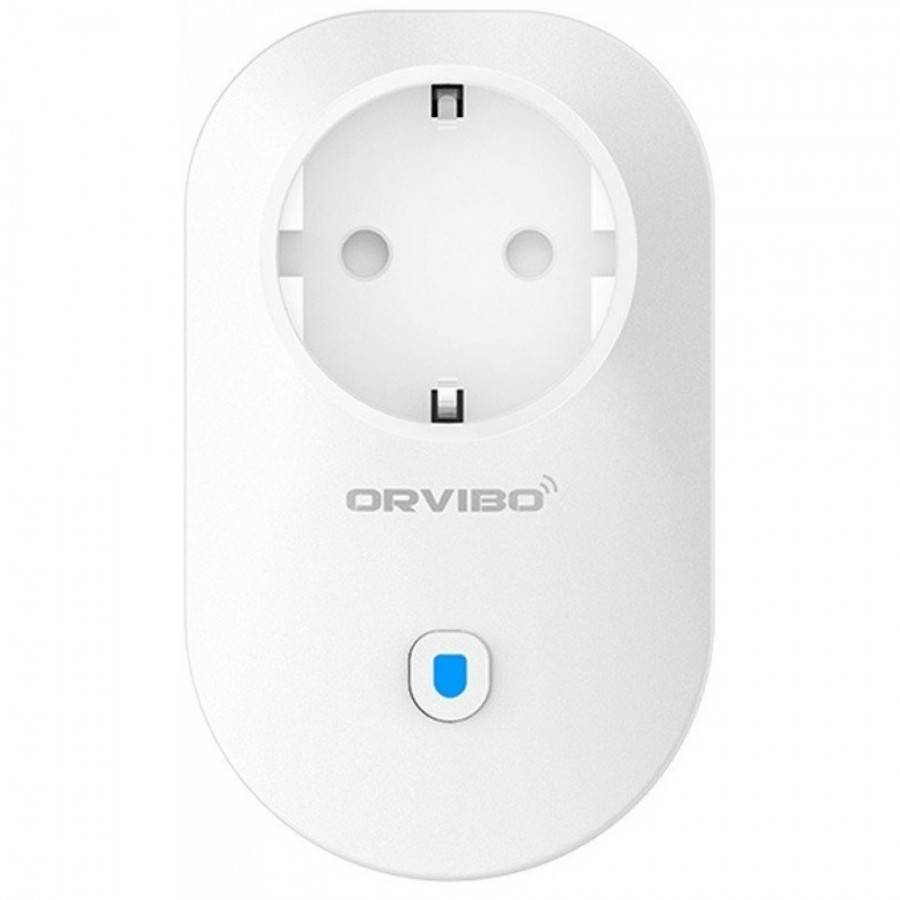

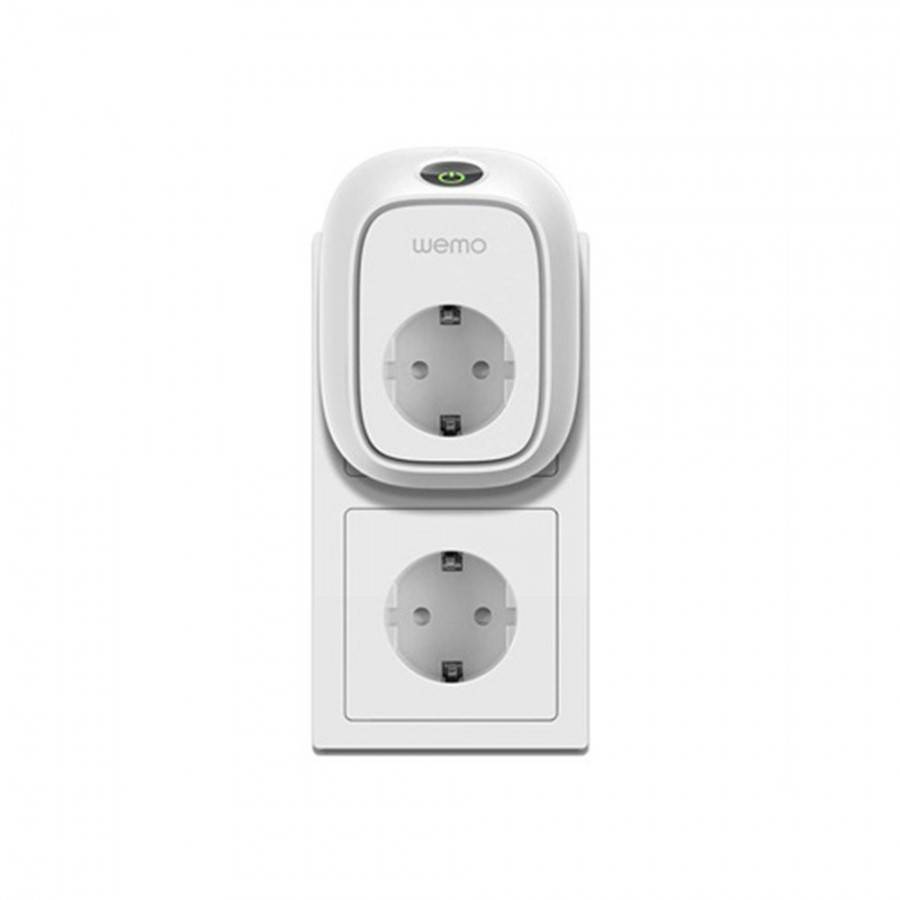

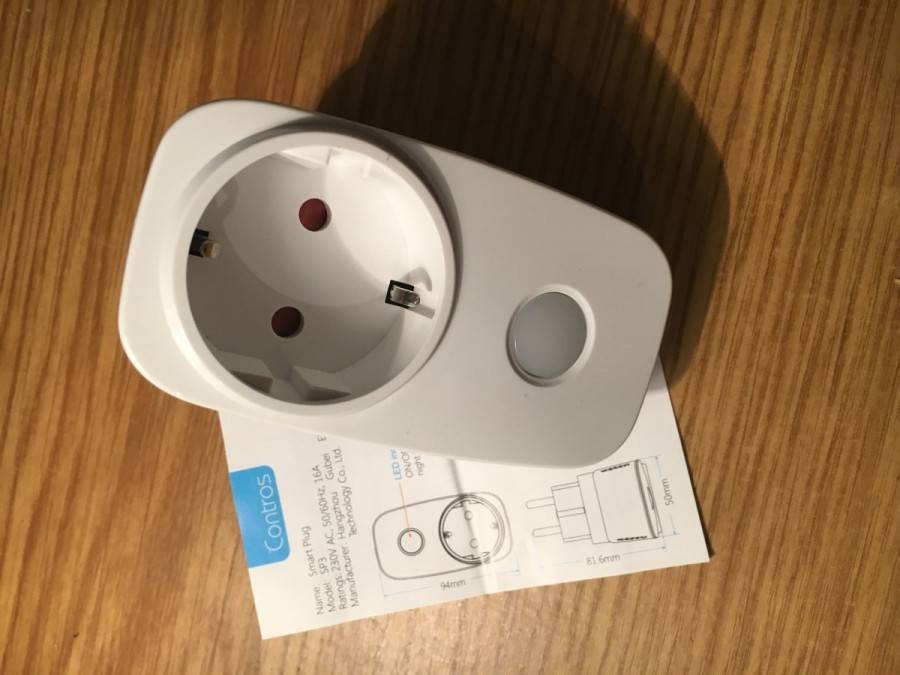

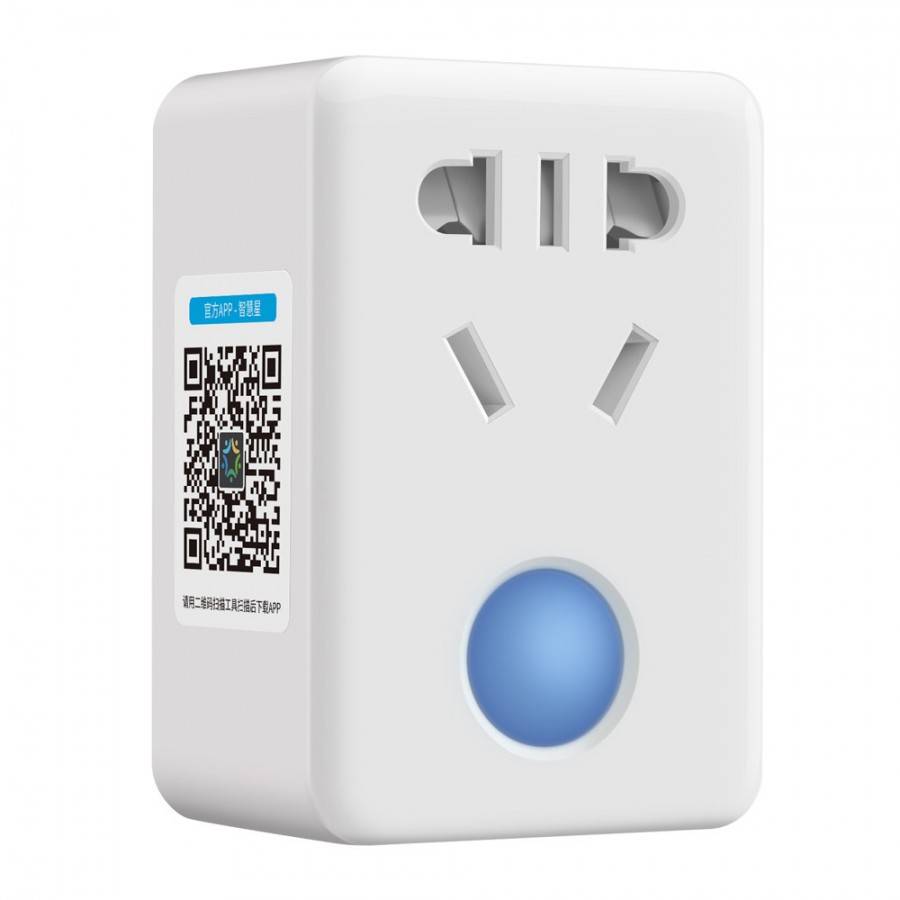

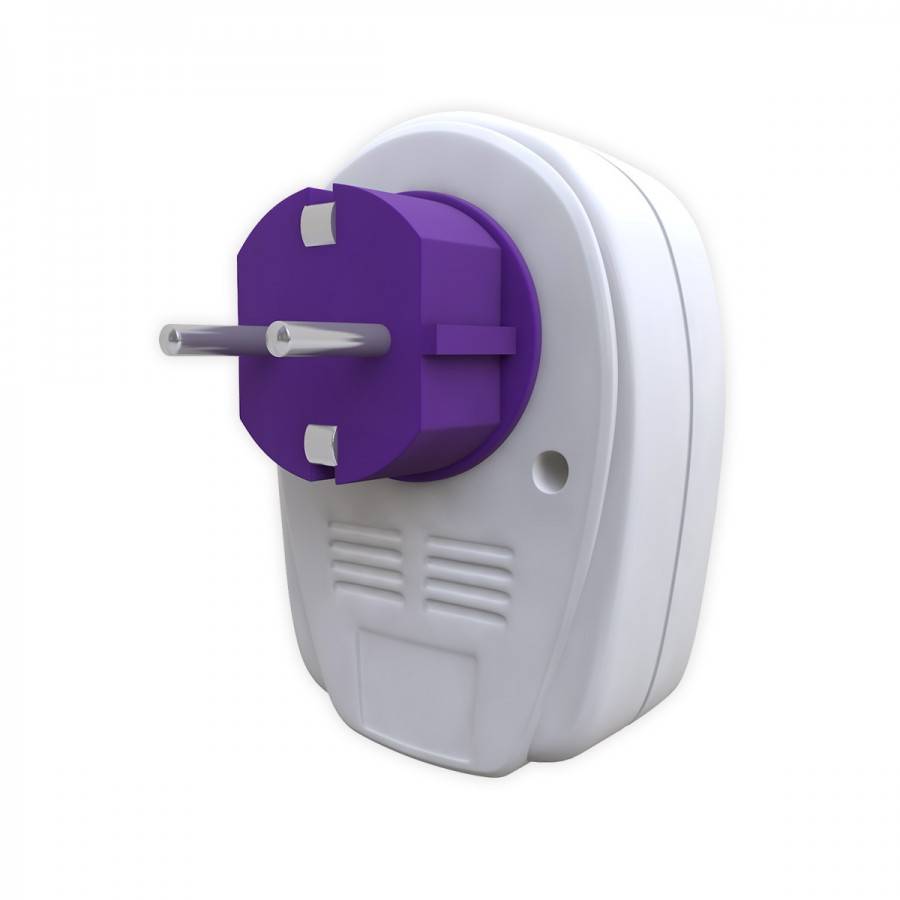

Фото умной розетки
Также рекомендуем просмотреть:
- Схема подключения проходного выключателя
- Как выбрать и установить электрический распределительный щит
- Виды распределительных коробок для электропроводки
- Какие кабельные стяжки выбрать
- Как выбрать лучший дверной звонок
- Какой силовой кабель лучше выбрать
- Назначение и принцип работы дифференциального автомата
- Разновидности и схемы подключения ТВ-розетки
- Для чего нужна термоусадочная трубка
- Какой терморегулятор для теплого пола лучше выбрать
- Как выбрать и подключить двойную розетку
- Инструкция, как подключить розетку своими руками
- Схема подключения выключателя
- Как подключить двойной выключатель
- Лучший светильник с датчиком движения для дома
- Какой счетчик электроэнергии лучше выбрать
- Как выбрать и установить подрозетник
- Компьютерные розетки RJ45
- Какой должна быть высота установки розеток
- Как подключить розетку с заземлением
- Лучшие стабилизаторы напряжения для дома
- Как выбрать и настроить розетку с таймером
- Как подключить телефонную розетку самостоятельно
- Как выбрать люминесцентный светильник
- Выдвижные и встроенные розетки
- Как выбрать лучший галогенный прожектор
- Какой светодиодный прожектор выбрать
- Лучшие пластиковые короба для электропроводки
- Что такое УЗО и как оно работает
- Обзор современных сенсорных выключателей
- Выбор и установка одноклавишного выключателя
- Правильный выбор автоматического выключателя
- Выбираем лучший крепеж для проводов
- Виды гофр для электрических кабелей
- Как выбрать точечный светильник для натяжных потолков
Настройка пульта управления
Сенсорные выключатели выглядят действительно очень стильно — они будут превосходно смотреться и в зале, и в коридоре, и в кухне, и где угодно. А ещё такие устройства хороши тем, что ими можно управлять дистанционно. Для этого нужно лишь заказать по интернету универсальный пульт. Цена данного устройства, представляющего собой брелок с карабином и лицевой панелью из металла, не так уж велика.
На панели пульта имеются четыре кнопки, они обозначаются латинскими буквами – A, B, C, D. Работает это устройство на элементе питания 27A с напряжением 12 вольт. Такой пульт совместим с разнообразными сенсорными выключателями, в частности, с популярными выключателями марки LIVOLO серий С6 и С7.
Настроить этот пульт ДУ достаточно просто. Прежде всего нужно нажать кнопку сенсорного выключателя (при этом сам он должен находиться в положении «откл.») и удерживать её до тех пор, пока из сенсорного прибора не раздастся звуковой сигнал «Пи» – по времени это примерно 5 секунд.
Затем следует нажать одну из кнопок на пульте (A, B или С), в результате чего должен раздаться ещё один звуковой сигнал – он означает, что процедура «привязки» закончена. Теперь той кнопкой, которую мы нажали на пульте во время привязки можно управлять (отключать, включать) сенсорным выключателям на расстоянии. Все остальные кнопки на выключателях привязываются к пульту точно таким же способом.
Стоит отметить, что к одной кнопке пульта можно привязать несколько сенсорных приборов. То есть к одному сенсору можно привязать несколько кнопок и даже несколько пультов. В интернете есть информация, что можно сделать 8 таких привязок (сам не пробовал).
| При этом кнопка D имеет несколько иную функцию, чем все остальные – она предназначена для того, чтобы отключать сразу все три линии. |
Отвязать сенсор от пульта тоже очень просто. Для этого следует дотронуться до сенсора и не отпускать его в течение примерно десяти секунд
После пяти секунд раздастся первый звуковой сигнал, но его не нужно принимать во внимание. И лишь когда раздастся ещё один, второй звуковой сигнал — все предыдущие настройки будут сброшены. Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров
Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры
Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров. Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры.
Подключение одноклавишного сенсорного выключателя Livolo VL-C701R
Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.
На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal». Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» — контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).
Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» — осветительные приборы, «load» — нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).
Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.
Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).
Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.
А так выглядит выключатель Livolo сбоку
Плюсы и минусы управления освещением на расстоянии
Основные преимущества:
- экономный расход электроэнергии;
- удобство пользования, особенно если нужно контролировать освещение в нескольких точках;
- легкость монтажа – не требуется ломать стены и прокладывать отдельную ветвь электропроводки;
- возможность сопряжения с диммером для плавного включения света;
- экономия расходных материалов – для беспроводной системы ну требуются провода и кабели;
- комфортный процесс включения и выключения света;
- пользователь не подвержен аварийному отключении питания- сенсорный шкаф и автомат соединяются по радиоволнам, и управление освещением производится без подключения к локальной сети;
- безопасность – дистанционные выключатели освещения работают от маленьких значений силы тока, которая не является опасной для человека;
- возможность управления подсветкой как с ПДУ, так и со смартфона или планшета с установленной программой;
- наличие эффекта присутствия помогает обезопасить квартиру от проникновения взломщиков.
Недостатки дистанционного управления освещением:
- стоимость подобных приборов несколько выше, чем у стационарных выключателей;
- могут возникнуть проблемы, связанные с плохим сигналом Wi-Fi или его отсутствием, севшей батарейкой в ПДУ;
- сложность настройки – требуется соблюдать строгие правила, иначе будут погрешности при работе устройства;
- требуется точная корректировка условий срабатывания;
- возможность ложного срабатывания – для удаления этого эффекта приходится разрабатывать системы с несколькими датчиками.
Отправка команд из смартфона
Этот вариант более удобен в применении, но на него нужно потратить больше финансов. Для того чтобы послать дистанционно команду, которая оповестит обустроенную систему, что пришло время готовиться к приезду владельцев недвижимости и включать отопление, нужно купить модуль GSM. Это устройство является обычным выключателем, который отвечает за соединение при звонке с телефона. В память агрегата можно ввести сразу несколько номеров, звонки с которых будут восприниматься как команды. Изделие обязательно устанавливают в общем щите и подключают через него высококачественные электрические радиаторы. Чтобы по приезду на дачу человека ждала теплая комната, нужно просто позвонить со смартфона или же послать SMS. Если пришлось задержаться или поезда была внезапно отменена, тогда достаточно сделать еще один звонок, чтобы отключить отопление.
Самостоятельный монтаж приобретенной розетки
Многофункциональность Wi-Fi
В этом случае специалисты рекомендуют использовать Energy Control. На любой телефон можно скачать эту программу, которая выгодно отличается своей универсальностью и практичностью. Приобретенный блок соединяют с роутером и обеспечивают хорошую связь с интернетом. На работе или во время движения по городу можно контролировать конвекторы, корректировать температуру воздуха, следить за работоспособностью всей системы. Одновременно можно вносить все необходимые поправки более чем с 250 единиц смартфонов.
В видеоролике представлена поучительная информация о том, как можно дистанционно контролировать отопление жилья:
Передача и прием команд
Возьмем операцию, которая наиболее часто встречается в быту: дистанционное беспроводное управление телевизором. Первое, что делает схема пульта, определяет, какая кнопка была нажата. Принцип определения тот же, что и в компьютерной клавиатуре: сканирование матрицы размещенных кнопок. Но, в отличие от клавиатуры ПК, на ПДУ генератор сканирования находится в режиме ожидания и включается только при нажатии кнопок на пульте. Этим достигается экономное использование элементов питания.
Затем производится кодирование управляющего сигнала (команды) и передача его ИК-светодиодом. Перед передачей основного сигнала производится синхронизация передающего и приемного устройств, также на приемной стороне производится проверка соответствия кода пульта. Сама же передача будет осуществляться в течение всего времени, пока нажата управляющая кнопка.
Следует заметить, что производители электронных устройств ничем не ограничены в создании алгоритмов кодирования управляющих сигналов и используемых частот модуляции. Это приводит к тому, что часто даже однотипные модели одного производителя требуют для управления разные пульты управления.

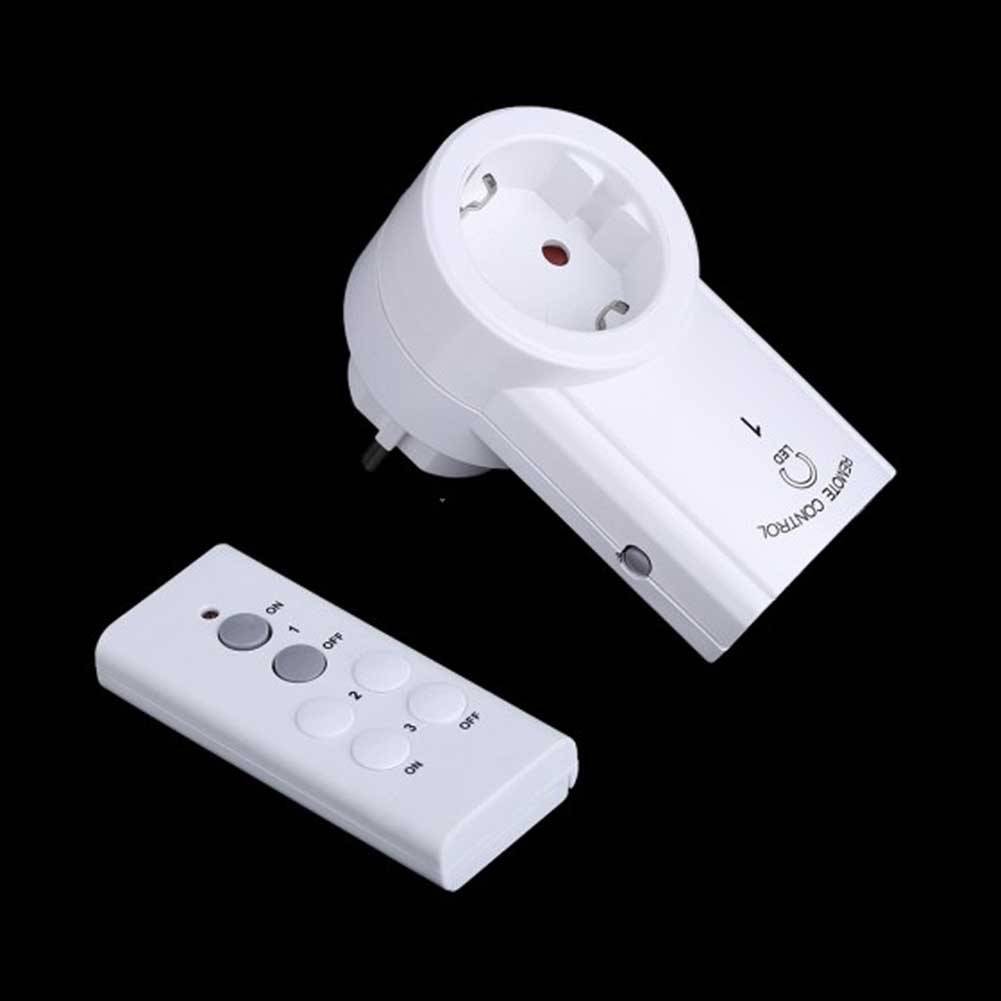

Назначение розетки с пультом
Розетка с пультом управления
Розетку с дистанционным управлением используют в следующих случаях:
- Сложный доступ к имеющейся в комнате точке питания, которая расположилась за шкафом. Чтобы не делать грязных строительных работ типа штробления и вывода новой розетки, можно использовать управляемый дистанционно электромонтажный элемент.
- Необходимость сохранить первозданный интерьер и спрятать за мебель неприглядную точку питания. Управлять ею можно будет только с помощью пульта.
- Возможность удаленного включения коммуникаций в квартире (отопление, бойлер, чайник и др.).
- Регулировка климата в доме. Управление кондиционерами, вентиляцией. Регулировка температуры конвекторов.
- Возможность удаленно организовывать полив газонов при помощи умной розетки.
