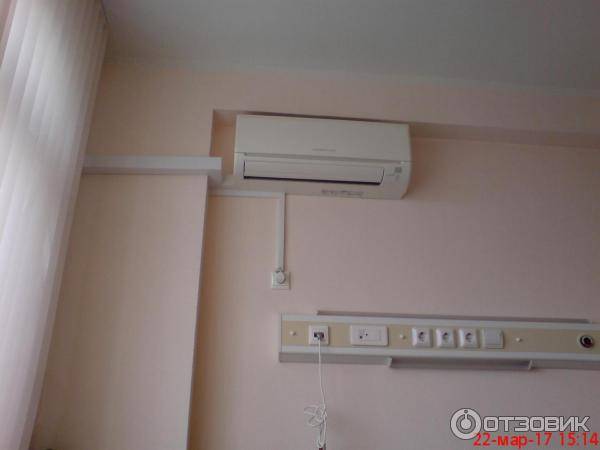

Советы по расположению розетки
Основные советы по размещению и монтажу точки электросети для кондиционера:
- высота размещения – 0,15 – 0,3 метра ниже потолка;
- расстояние до ближней стены – больше 0,2 метра;
- расстояние от пола – больше 0,1 метра.
Возле розетки нельзя размещать мебель или другие электрические приборы, доступ к ней всегда должен быть открыт.
Существует несколько методов монтажа сплит-системы к сети:
- В первом методе кондиционер подключается с помощью распределителя. Этот метод не предусматривает использование гнезда и вилки. Он возможен, если проводка выдержит всю нагрузку, которая будет исходить от приборов в комнате. Во время подключения необходимо хорошо проверить контакты. В роботе можно использовать клеммники. Данный способ используют не часто, обычно прибегают к традиционному с вилкой и шнуром.
- Скрытый метод. Он подходит, если в помещении ведутся капитальные ремонтные роботы. В стене с помощью перфоратора пробивают штробу, а в них улаживается кабель, тот в свою очередь соединяется с розеткой кондиционера. В итоге мы получаем красивую, а главное безопасную линию электропитания.
- Внешний метод. Он используется, когда система подключается после ремонта. Кабель тянется по периметру комнаты от распределителя до розетки. Прикрыть кабель можно декоративной накладкой. Для такого метода существуют гнезда накладного типа.
- Возможно ни один метод Вам не подходит, тогда можно подключить через шлейф к установленной ранее розетке, питающей маломощную технику. Ставим гнездо в месте возле охладителя, и тянем шлейф к точке электропитания. Сеть должна выдерживать максимальную одновременную нагрузку. Иначе существует опасность, что провода сгорят.
Не важно, какое количество розеток расположено в комнате. Также не важно их местоположение

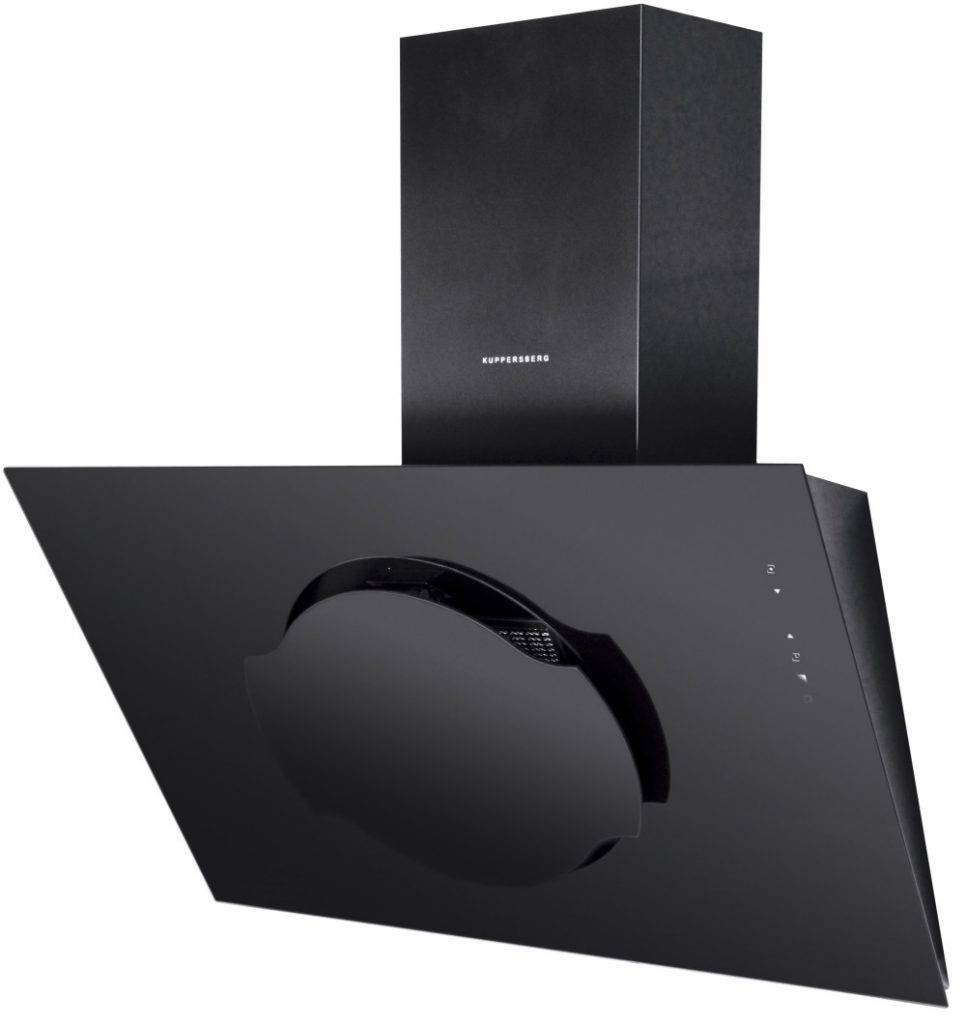

Виды кухонных вытяжек
Разнообразие вытяжных агрегатов в супермаркетах бытовой техники просто поражает! Но здесь самое главное не поддаваться эмоциям и не выбирать «дизайнерскую» вещь, а предварительно провести расчеты мощности, а потом уж красота и дизайн. Так же, при ее установке должна быть соблюдена высота монтажа вытяжки над плитой. В этом контексте появляются и другие важные аспекты:
- виды кухонных плит (работающих на газе, электричестве или с помощью индукции);
- требуемая (расчетная) мощность;
- способ подключения к вытяжной вентиляции;
- длина поверхности для варки.
Вытяжки делятся на 2 типа: проточные и циркуляционные. Проточная всасывает воздух, он проходит сквозь фильтры, удаляется в вентиляционное отверстие. Важна правильная ее установка, чаще это поручают специалистам. В конструкцию приточного агрегата входят угольные фильтры для очистки втягиваемых масс от жира и копоти. Одним из неудобств такой вытяжки то, что при ее работе происходит небольшое понижение температуры на кухне.
Вытяжка несет и декоративную нагрузку в интерьере кухни
Циркуляционные устройства засасывают загрязненные воздушные массы, прогоняют их сквозь очищающие фильтры и возвращают обратно. Понятно, что фильтры в таких приборах периодически требуют замены, иначе, плохо очищенный воздух будет возвращаться в кухню.
Выбор электророзетки и кабеля
Есть мнение, что для кухни подойдут розетки, обладающие степенью защиты от IP62 и более.
Кроме степени защиты, необходимо обратить внимание на следующие особенности
Материал изготовления. Чересчур недорогие изделия изготавливаются из пластмассы низкого качества
Подобный материал очень быстро приходит в негодность и легче оплавляется (что важно, если розетка будет размещаться вблизи варочной панели).
Качество сборки. Розетка должна быть собрана на должном уровне, надежно, без щелей и люфтов
Иначе внутри могут скопиться жиры, пыль и копоть от плиты либо проникнуть влага.
Входные гнезда для подключения вилки должны быть скрыты специальными защитными панелями, не позволяющими попадать в розетку чему-либо, кроме вилки (шторками). Для кухни — это совершенно необходимая функция.
Керамоблок для контактной группы. В недорогих образцах тоже может использоваться керамика, но она существенно хуже и мягче, чем в более дорогостоящих моделях. Керамоблок визуально должен быть целым, без явных и малозаметных трещин и сколов.
Лепестки для фиксации непременно должны быть жесткими, не короткими. От этого зависит, как прочно розетка будет удерживаться в стенке.
Внешний облик. «Супердизайн» кухонных розеток – это, конечно же, не главный критерий
Если же вы собираетесь сделать кухню в определенной стилистике — на внешний облик устройства тоже надо обратить внимание, чтобы он вписался в общее оформление. В противном случае розетку можно убрать в шкаф.
Выбор места размещение электророзеток
Вопреки распространённому мнению, не существует определенного стандарта относительно особенностей размещения и количества розеток в комнате. В каждом конкретном случае решение принимается с учетом:
- особенностей интерьера, расположения мебели и техники;
- мощности подключаемого оборудования (она обязательно должна соотноситься с мощностью используемой проводки).

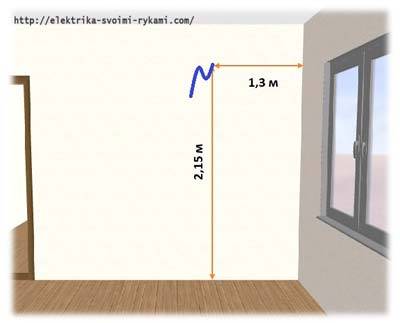

Оптимальная высота розетки для устройства охлаждения воздуха – 30 см от потолка. Почему именно такая высота? Расположение электророзетки определяется местом установки оборудования, а поскольку внутренний блок кондиционера обычно размещается под потолком, электроточку рекомендуется располагать рядом с ним.
При необходимости электроточка может быть установлена на некотором расстоянии от устройства охлаждения воздуха, но в этом случае шнур будет портить интерьер, а его длины может не хватить для подключения (часто длина шнура не превышает 1 метра).
Опытные мастера советуют делать розетки с соблюдением следующих рекомендаций:
- Желательно, чтобы от потолка до верхней кромки розетки оставалось расстояние не меньше 15-20 см, в противном случае осложнится процесс включения оборудования в сеть. Оптимальное расстояние от потолка до точки подключения – 30 см.
- Если внутренний блок устройства кондиционирования расположен не посередине стены, а в углу, то от соседней стены до электроточки должно оставаться свободное пространство не меньше 20 см.
- Если мастер решил устанавливать электророзетку в нижней части стены, то расстояние от пола до нижней кромки розетки должно быть не меньше 10 см. Такое требование объясняется нормами безопасности. Если электроточка расположена ниже, то при проведении влажной уборки в неё может попасть вода.
Особенности розеток для кондиционера
Установка обычного бытового кондиционера допускает использование стандартных розеток для питания. Большинство кондиционеров в заводской комплектации имеют вилки и шнуры, но все-таки климатическая техника – это не телевизор или холодильник, поэтому об обустройстве электрических линий для нее нужно позаботиться заблаговременно.
Подобное оборудование относится к мощным техническим устройствам, которые во время работы потребляют большое количество электроэнергии.
Из-за этого нельзя подключать другую энергоемкую технику в одну розетку с кондиционером. Правильно выполненный монтаж электрики при подключении климатического оборудования к сети – залог продолжительной и эффективной работы этих приборов.
Профессиональная разработка дизайнерского проекта предполагает определение месторасположения розетки для климатического оборудования в комнате вне зависимости от ее назначения
Каждый кондиционер имеет свой показатель номинальной потребляемой мощности. Это значение необходимо брать в расчет при монтаже устройства, чтобы минимизировать риск аварии и обеспечить нормальное питание оборудования. Оно указывается в техпаспорте прибора. Но при прокладке линий электропроводки и розеток лучше брать показатели несколько выше.
Стандартные показатели мощности непроизводственного кондиционера обычно варьируются в диапазоне от 800 от 1800 Ватт. Точное значение зависит от типа климатического оборудования и площади охлаждаемого помещения. В большинстве случаев для такого оборудования будет достаточно простой штепсельной розетки с номинальной нагрузкой около 16 А.
Перед установкой розетки для кондиционера следует ознакомиться с основными характеристиками климатического оборудования, указанными в техническом паспорте прибора
Но для сплит-систем, предназначенных для охлаждения огромных площадей, такая розетка не подойдет, поскольку она не сможет выдержать нагрузки. Для мощного оборудования розетки подбираются индивидуально в зависимости от параметров мощности устройства.
Лучше всего для подключения климатической техники купить евророзетки. Они прекрасно справляются с высокой нагрузкой и отличаются длительным сроком эксплуатации. К наиболее надежным евророзеткам относятся изделия марок ABB, Legrand, Siemens, GIRA и т.д.
Установка розетки
Для систем охлаждения воздуха с высокой мощностью рекомендуется приобретать евророзетки. Проверив показатели максимальной нагрузки на розетку и наличие устройства для ее заземления, можно переходить к непосредственной установке. Где же расположить розетку для кондиционера, и как это сделать правильно?
Соединение осуществляется через переключатель-автомат
Выбирая его, нужно принимать во внимание пусковой ток. После монтажа розетка проверяется на корректность подключения кондиционированных систем
Если оборудование не работает, это означает, что розетка установлена неправильно или же она бракованная.

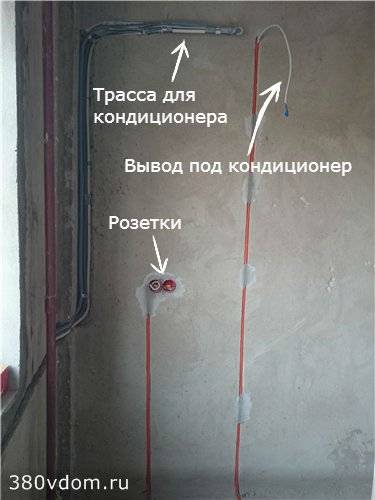

Правильная подводка кабеля

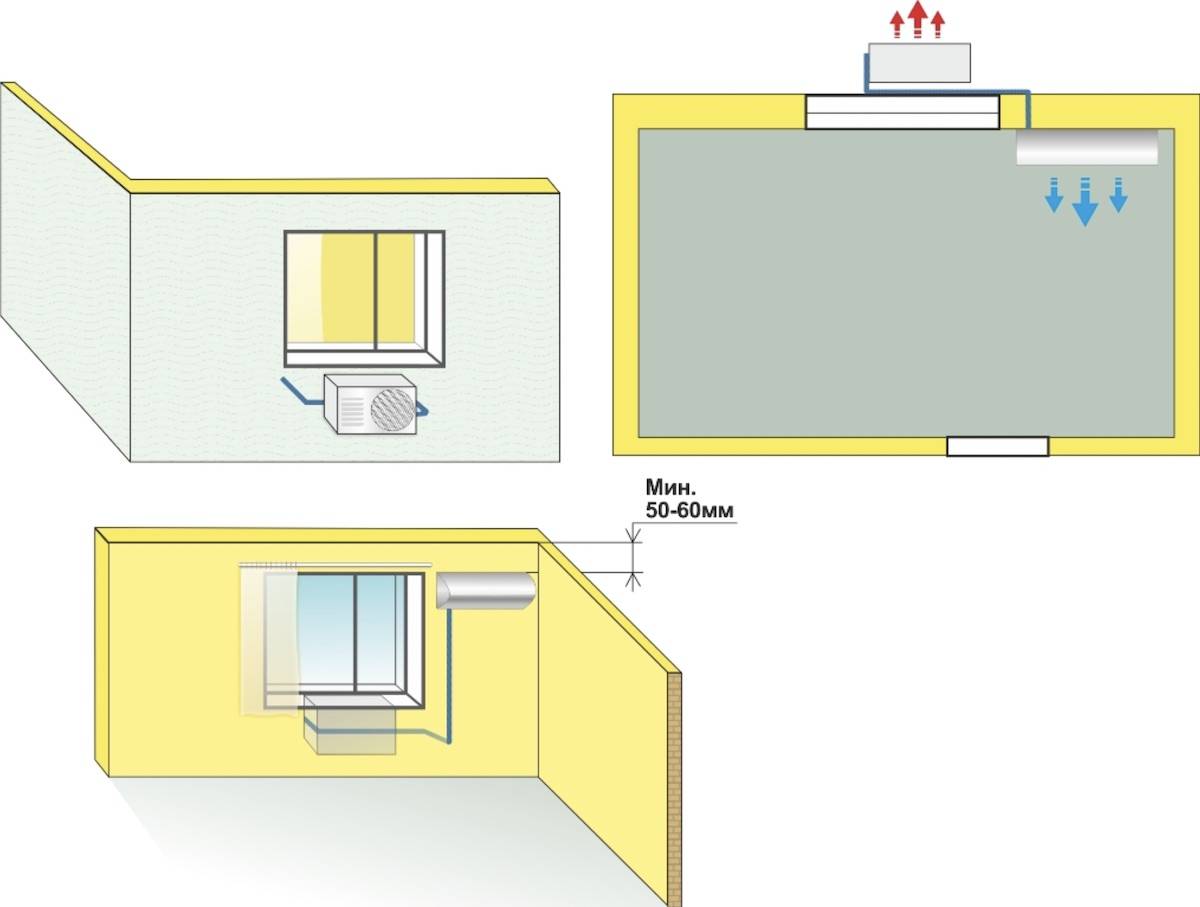

Кондиционер состоит из двух блоков:
- внешний, который монтируется за пределами помещения;
- внутренний, монтируемый в комнате дома или квартиры.
Бытовой прибор подключают к электропроводке помещения при помощи кабеля (шнура), который проходит от внутреннего блока кондиционера, в то время как внешний блок получает от него питание.
Кабель, предназначенный для электрического соединения внутреннего и внешнего блоков кондиционера, и шнур для подключения прибора в бытовую электросеть включены в комплект с приобретённым кондиционером, а штепсельная розетка для подключения кондиционера устанавливается уже самостоятельно, в непосредственной близости к прибору (а именно к внутреннему блоку).
Если линия электропроводки для мощного электроприбора была предусмотрена заранее, подключение не должно вызвать абсолютно никаких сложностей
Если же изначально такая линия предусмотрена не была, следует обратить внимание на один из нижеперечисленных способов подключения
Один из самых простых вариантов – подключить розетку для питания кондиционера непосредственно в распределительной коробке помещения, в котором планируется его установка. Однако это представляется возможным лишь в том случае, когда электропроводка, идущая от данной распределительной коробки к электрическому распределительному щитку квартиры или дома, выдерживает нагрузку всех одновременно подключаемых к электросети приборов, в частности, и кондиционера.
Для определения возможности безопасного подключения к данной распределительной коробке необходимо подсчитать общую нагрузку всех доступных электроприборов, подключаемых к данной коробке, а затем сравнить показатели с нагрузочной способностью той линии проводки, по которой она получает питание непосредственно от распределительного щитка дома или квартиры.
- Скрытым способом можно проложить вновь устанавливаемую линию электропроводки. Для этих целей нужно проштробить стену, проложить кабель, подключить его к распределительной коробке, затем к установленной ранее штепсельной розетке и, наконец, заделать штробу.
- Также можно установить новую линию электропроводки открытым способом от распределительной коробки непосредственно к розетке для кондиционера, используя специальный пластиковый кабель-канал.
Советы для правильного подсоединения электропроводки к коробу
При расположении распределительной коробки на чрезмерно большом расстоянии от того места, где планируется установка розетки для кондиционера, или же при её отсутствии в комнате розетку можно также подключить шлейфом от любой другой находящейся неподалёку розетки, которая питает относительно небольшую нагрузку и подсоединена к линии электропроводки с высокой нагрузочной способностью.
При прокладывании линии электропроводки, которая питает розетку для кондиционера нужно обязательно следить, чтобы было обеспечено высоконадёжное контактное соединение. Для подключения или ответвления кабеля специалисты чаще всего используют надёжные, компактные и удобные в монтаже клеммники, особенно актуальные при подключении розетки шлейфом.
На линию, от которой подключается розетка для данного бытового прибора, или на питающую его линию для дополнительной защиты электропроводки можно установить специальное устройство защитного отключения или самый простой автоматический выключатель в распределительном щитке.
При выборе подобных защитных аппаратов целесообразным будет отталкиваться от фактической нагрузки электроприборов, а также от допустимой нагрузки для всех элементов электропроводки. Все эти приборы обеспечат максимально надёжную защиту не только электропроводки, но и подключённых к сети бытовых электроприборов.
Розетки
С конструктивной и технической точки зрения, все розетки делятся на две группы: с заземляющим контактом и без него. В большинстве случаев предпочтение отдаётся первому варианту, потому что основная масса современных бытовых приборов поступает в продажу с евровилками, в которых присутствует контакт заземления. Соответственно и провод у них трехжильный, имеющий контур для заземления.
Если ремонт производится в квартире старой постройки, где установлены советские розетки, то, их придётся демонтировать и убрать, заменив новыми. Помимо этого, вместо старой проводки укладываются трёхжильные кабеля соответствующего сечения. Таким образом, процесс замены требует и времени, и финансов, к тому же он не так прост, как может показаться на первый взгляд.
Количество розеток рассчитывается с учётом единиц бытовой техники. Учитывайте и такой момент, что год от года её становится всё больше, что потребует дополнительных приспособлений. Существуют определённые приборы, которые на кухне всегда присутствуют в кухне: холодильник, газовая или электрическая плиты, электрический чайник, вытяжка и микроволновка. Остальные появляются с ростом благосостояния семьи. Поэтому проводя ремонт на кухне, учитывайте, какие приборы уже имеются, и какие планируется приобретать в ближайшем времени.
Стоит отметить, что бытовые приборы отличаются друг от друга мощностью потребления электроэнергии. Например, посудомоечная машина, электрический чайник или плита – это очень мощные агрегаты, к которым подводится отдельная линия подачи электропитания от распределительного щита с установкой отдельного автомата и УЗО. А значит, сначала правильно определяется место установки этих приборов, а уже потом решается вопрос о необходимой высоте монтажа розеток.
Мощность электроприборов на кухне
Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.
Вот примерный их перечень:
освещение – 150-200 Ватт
Микроволновка – 2000 Ватт
Холодильник – 100 Ватт
Посудомоечная машина – 1000-2000 Ватт
Чайник электрический – 2000 Ватт
Духовой шкаф – 2000 Ватт
Водоподогреватель – 2000 Ватт
Варочная панель – 3500-7500 Ватт
Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.
Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.
Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

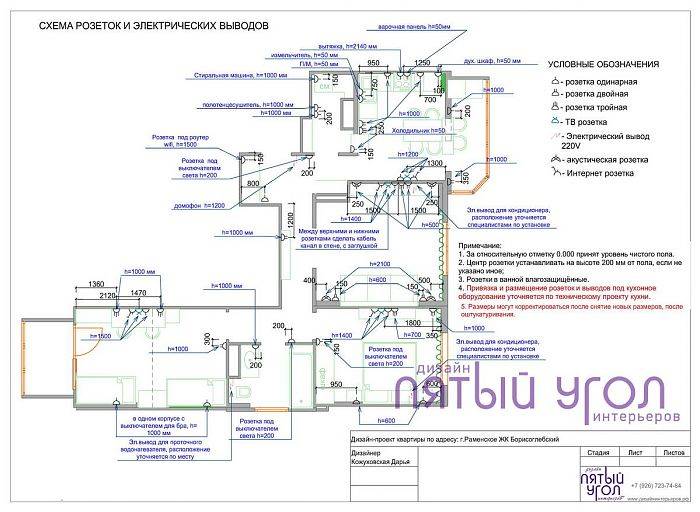

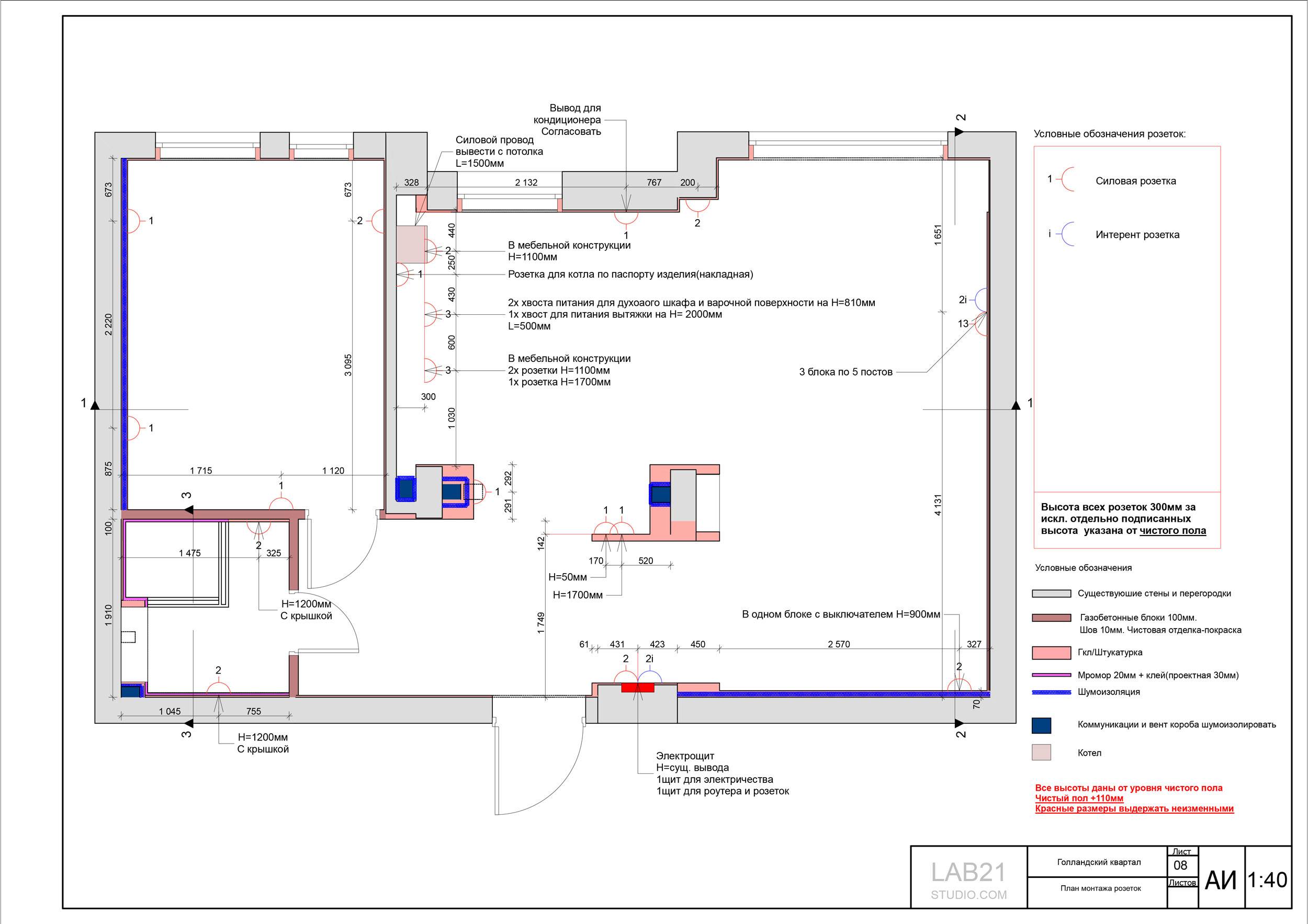

Составление схемы расположения розеток
Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.
Определение необходимого количества розеток
Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:
- вытяжки;
- плиты;
- холодильник;
- встраиваемая техника;
- чайник, миксер и др.
К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.
Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё
Расположение розеток для каждого вида бытовой техники
В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:
- Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
- Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
- Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.

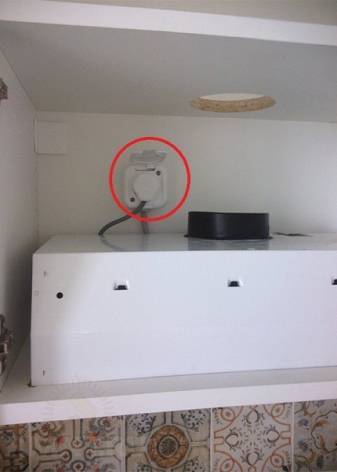

- Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.
В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду
При более высоком расположении провода будут на виду.
Правила разводки
Подключение розеток на кухне выполняют, придерживаясь следующих правил:
- Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
- При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
- Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
- Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
Прежде чем начать монтаж, следует составить план.
Таблица: мощность и сечение проводов для подключения кухонной техники
Виды техники | Максимальная потребляемая мощность | Розетка | Сечение кабель | Автомат в щитке | |
Однофазное подключение | Трёхфазное подключение | ||||
Зависимый комплект: электрическая панель плюс духовой шкаф | около 11 кВт | Рассчитанная на потребляемую мощность комплекта | До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6) | До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) | отдельный, не менее 25 А(только 380 В) плюс УЗО |
Электрическая панель (независимая) | 6–11 кВт | Рассчитанная на потребляемую мощность панели | До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6) | До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) | отдельный, не менее 25 А плюс УЗО |
Электрический духовой шкаф (независимый) | 3,5–6 кВт | евророзетка | До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4) | 16 А 25 А | |
Газовая панель | евророзетка | 1,5 мм² (ПВС 3*1,5) | 16А | ||
Газовый духовой шкаф | евророзетка | 1,5 мм² (ПВС 3*1,5) | 16А | ||
Стиральная машина | 2,5 кВт7 кВт с сушкой | евророзетка | 2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4) | отдельный, 16 Аотдельный, 32 А | |
Посудомоечная машина | 2–2,5 кВт | евророзетка | 2,5 мм² (ПВС 3*2,5) | отдельный, 16 А | |
Холодильник, морозильник | менее 1 кВт | евророзетка | 1,5 мм² (ПВС 3*1,5) | 16 А | |
Вытяжка | менее 1 кВт | евророзетка | 1,5 мм² (ПВС 3*1,5) | 16 А | |
Кофемашина, пароварка, СВЧ-печь | до 2 кВт | евророзетка | 1,5 мм² (ПВС 3*1,5) | 16 А |
Как подключить своими руками, на какой высоте над столешницей встроить
При недоступности услуг профессионального электрика или их дороговизне можно осуществить подключение розетки самостоятельно. Работы стоит производить в резиновых перчатках.
Алгоритм действий:
- обесточить квартиру, отключив электропитание на щитке;
- с помощью индикатора проконтролировать отсутствие тока в розетке;
- если нет индикатора, можно использовать для этого небольшой электроприбор, проверив, работает ли он;
- вынуть старую розетку, отсоединив провода;
- подготовить подрозетник, почистив старый или воспользовавшись новым;
- провода должны быть открыты для проведения работ;
- зачистить концы проводов (до 1,5 см) и пропаять, если нужно;
- одсоединение проводов к новой розетке облегчает использование разных цветов;
- к фазе подключаем белый (он может быть и красным) провод, синий — к «нулю», жёлто-зелёный — к заземлению;
- каждый провод проверяется фазоуказателем. Оголённые провода не должны касаться открытых участков тела;
- рабочая часть розетки вставляется в подрозетник и надежно прикрепляется винтами или специальными зажимами;
- установить наружную крышку для розетки, закрепить винтом не перетягивая; подключить ток.
Какая розетка нужна для кондиционера
Главный параметр выбора – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.
Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.
Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.
Дополнительные характеристики:
- обязательно подключение к заземлению;
- класс защиты – IP54;
- тип подключения – F или С.
Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.
Модели типа «С» постепенно выходят из продаж, так как они не имеют функции заземления. Для электропитания сплит-блока нужно покупать модели типа «F».
Общие правила при выборе места для розетки
При выборе места для монтажа индивидуальной розетки нужно учитывать мощность климатического оборудования, расположение остальных технических устройств в помещении, толщину сечения электрической проводки и специфику планировки комнаты.
Техника и мебель не должны стать препятствием для подключения бытового кондиционера к розетке. Также перед розеткой не стоит ставить растений и цветов, ведь их приходится часто поливать, а потому существует риск случайного разлива воды и попадания ее в разъем.
Монтировать розетку рядом с газопроводами запрещено. В идеале расстояние между газовыми трубами и местом вывода электросети должно быть не менее полуметра.
Помимо этих параметров нужно учитывать и другие факторы:
- суммарную нагрузку на выбранную линию электросети с учетом всех подключенных электрических приборов;
- возможность изменения схемы прокладки кабелей;
- наличие в доме автомата от перегрузки и т.д.
Шнур кондиционера чаще всего имеет длину до метра, поэтому розетку нужно установить максимально близко к аппарату (в идеале она должна располагаться на уровне монтажа корпуса устройства). Ведь в противном случае придется тянуть удлинители через всю комнату, что может негативно сказаться на интерьере.
Помимо этого удлинители и адаптеры – это лишние соединения и дополнительные контакты, поэтому производители климатического оборудования рекомендуют избегать подобного многоступенчатого соединения.
Из-за этого расстояние от потолка до вывода электрической сети обычно не превышает 30 см, поскольку сам кондиционер закрепляется высоко под потолком. При этом расстояние между розеткой и потолком не должно быть меньше 15 см.
Но в любом правиле есть исключения. К примеру, если в комнате установлен очень широкий багет (потолочный плинтус), то розетку придется опускать ниже от потолка.
Если розетку не получается оборудовать под потолком, и ее монтируют в нижней части стены, то устанавливать ее слишком низко тоже не стоит. От того, на какой высоте от пола расположена розетка для кондиционера, зависит удобство эксплуатации помещения.
Эксперты советуют делать ее на высоте 10-15 см, ведь тогда при мытье пола вода не будет попадать в разъем. Но в большинстве случаев розетки в квартире расположены намного выше.
По европейскому стандарту они устанавливаются на высоте в 30 см от пола, а по российскому стандарту (он остался еще с советских времен) – в 90 см. Расстояние между розеткой и откосом окна должно составлять не менее 10 см, а между розеткой и ближайшей стеной должно быть хотя бы 20 см.
Все заземленные металлические элементы (батареи, трубы теплоснабжения, водопроводные трубы и т.д.) должны располагаться от места вывода электросети на расстоянии не менее 50 см. Также от труб отопления электрический провод дополнительно защищают изоляцией.
Промышленные модели с большой мощностью коммутируются к распределительному щиту напрямую. Для этого в помещении прокладывается дополнительный кабель. Также напрямую к электрощиту подключают наружный блок сплит-систем. Шнур внутреннего блока может быть подключен к обычной розетке внутри помещения.
Наличие отдельной линии и отдельного автомата при подключении климатического оборудования имеет ряд преимуществ:
- В случае поломки кондиционера и короткого замыкания на линии остальные электроприборы будут работать в стандартном режиме.
- Если есть отдельная линия, можно установить кондиционер любой мощности, не высчитывая общую нагрузку на проводку.
- Наличие отдельной линии дает возможность установить дополнительную дифзащиту и СУП. Это актуально в том случае, наружный блок кондиционера доступен для прикосновения.
Вне зависимости от места установки кондиционерной розетки, она должна иметь заземление или дифференцированное реле. Заземление – это искусственно созданный контакт между электрическим устройством и землей, за счет которого снижается напряжение электроустановки.
Отсутствие заземления может привести к возникновению потенциала на корпусе и на всех металлических частях кондиционера в половину фазного напряжения из-за наличия фильтра по питанию. Производители любого климатического оборудования указывают в паспорте наличие обязательного заземления, поэтому им не стоит пренебрегать.
Также все тянущиеся от розетки электрические провода должны соответствовать нагрузке. Лучше всего выбрать надежные медные трехжильные провода белого, синего и желто-зеленого цвета (фаза, ноль и заземление), поскольку алюминиевые имеют меньший показатель электропроводности. Если розетка имеет алюминиевые провода, их лучше заменить на медные.
Лучше всего брать провода с сечением около 2,5 мм 2 . Если сечение проводов слишком маленькое, они не выдержат нагрузки.
