Как подключить розетку на 380 вольт: виды розеток и особенности монтажа

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Требования электробезопасности

Для обеспечения безопасного выполнения работ, перед их началом и в процессе производства, требуется выполнять важные требования:

1) Следует купить в ближайшем магазине строительных материалов следующие инструменты и комплектующие:

— отвертку-пробник с показанием значения сетевого напряжения или с простой диодной индикацией наличия нагрузки. Выбор типа инструмента зависит от субъективных предпочтений, но для бытовых целей достаточно простой индикации при помощи диода, встроенного в рукоятку.

— изоленту ПВХ двух или трех разных расцветок, в зависимости от количества проводов (двухфазная сеть или есть нейтраль);

— пассатижи и кусачки среднего размера с изоляцией ручек;

— пассатижи для зачистки проводов являются атрибутом электрика и приобретение их необходимо при объемных работах с электропроводкой. В домашних условиях зачистку вполне можно выполнить перочинным ножом.

2) Перед началом производства работ определить пакетный выключатель в щитке, отвечающий за подачу электричества к ремонтируемому быстроразъемному соединению, и вырубить его, либо обесточить всю квартиру.

3) Работы необходимо проводить в светлое время суток по причине отключения подачи электричества и невозможностью воспользоваться стационарным освещением в месте производства работ. Альтернативой может стать применение переносного источника освещения (фонарика), лучше всего в налобном исполнении.

4) Перед началом работ убедиться в отсутствии воды на полу, стенах и в пределах досягаемости, а при наличии – вытереть все насухо, в том числе собственные кожные покровы и особенно руки.

5) Проверить отверткой-пробником отсутствие напряжения в разъеме или на клеммном зажиме выключателя – при отсутствии приступить к демонтажу/монтажу устройств.

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Какая сила тока в розетке 220в и 380в, и для каких бытовых приборов необходимо 16, 25 и 32 ампера?

Сегодня каждый человек знает, сколько вольт в розетке. Стандартное напряжение в отечественных бытовых электросетях 220 вольт. В некоторых странах принят иной стандарт и там оно может быть 127 или 250 вольт. Большинство современной техники рассчитано именно на такие показатели. Однако помимо напряжения при монтаже проводки необходимо учитывать предполагаемую мощность подключаемых потребителей. Так на сегодняшний день в продаже представлены розетки 220 вольт с ограничением нагрузки 16А и 25А. Они используются для разных целей. Поскольку сила тока в розетке 220в прямо пропорциональна потребляемой мощности подключенного к ней оборудования.

К примеру, несколько десятилетий назад бытовой электротехники было не много, и особой мощностью она не отличалась, ограничение нагрузки на одну точку было 6А. В такой разъем можно подключить технику мощностью до 1,5кВт. Однако для современного дома этого уже слишком мало, так как даже стандартный электрочайник может потреблять до 2.5 кВт. Именно поэтому для современных разъемных соединений установлен стандарт ограничения нагрузки 16А, что позволяет безопасно подключать потребители мощностью до 3,5 кВт. В домах, где предполагается установка электроплит до 6кВт устанавливают так называемые силовые розетки 25А 220в. В целом это максимальные значения для бытовых электросетей.

Для более мощной техники используют трехфазные сети с напряжением 380в и соответствующие розетки 380 вольт (до 32А). Такие разъемы обычны для мастерских, объектов общественного питания, но могут быть установлены и в частном доме, если все нагревательные приборы (в том числе и отопительные) работают от электросети. Однако в таких случаях требуется не только установка специальной электрофурнитуры, но и усиленная проводка.

Несколько правил при подключении 380 вольт в частном доме

Устаревшие ЛЭП понемногу проходят модернизацию и переводятся на новый образец TN-C-S. При таком способе четвертый провод PEN прокладывают от питающей подстанции не одним проводом, а двумя разъединенными жилами: PE и N.

Ввод трехфазного напряжения в строение

Чтобы подключить 380 вольт в частный дом следует соблюдать некоторые правила:

  • передача напряжения от трансформаторной подстанции производится по ЛЭП (четыре провода), которые включают три фазных жилы (L1, L2, L3) и один общий нулевой провод PEN;
  • чаще всего такая линия бывает воздушной и реже кабельной.

Трехфазное подсоединение основывается на подведении всех жил к вводному аппарату объекта. Далее ток попадает на устройство учета и проходит в распределительный щиток, с целью последующей разводки по электроприемникам.

В середине вводного аппарата производится отделение рабочего ноля N и защитного PE. Затем они соединяются с главной заземляющей шиной (ГЗШ). Дальше она подсоединяется к повторному контуру заземления помещения.

Последний участок линии от опоры до ввода в дом проводится воздушным или подземным способом. Его еще называют ответвлением. Оно числится на балансе электроснабжающей организации, поэтому подключение дома производится с разрешения владельца ЛЭП.

Если кабельная линия проходит под землей, то ответвление монтируется в металлическом шкафу, который будет расположен недалеко от трассы, а у воздушных ЛЭП – непосредственно на опоре. В обоих случаях владелец обязан обезопасить их эксплуатацию и не допустить вторжения посторонних людей к электрощиту.

Отходящие линии

При трехфазном питании на фасаде дома устанавливается вводно-распределительный щит (ВРЩ). Именно в нем производится разделение PEN проводника и установлены вводной автомат, а также автоматы защиты для групповых цепей дома.

Все три фазы L1, L2, L3, заводят на трехполюсный вводный автомат (3). Там же устанавливается электросчетчик, для того чтобы вести учет расходуемого ресурса. К вводным клеммам счетчика учета присоединяют три проводника от вводного автомата и жилу N от ГЗШ. Вывод электросчетчика подключается с общим автоматом (четырехполюсным) защиты всего дома. В случае его сработки весь дом будет отключен от электропитания.

Рабочее напряжение между фазами 380 В, а между фазами и нолем 220 В. Ведь такое напряжение представляет собой три фазы в трех различных проводах, только с разным одномоментным потенциалом и частотой 50 Гц.

Электропроводка в доме должна разделяться на группы, каждая линия освещения защищается однополюсным автоматическим выключателем (5). Каждая группа запитываются от различных фаз.

Во помещениях с повышенным уровнем влажности нужно использовать дифавтомат (6), у которого срабатывание производится при достижении током показателя не более 30 миллиампер.

Для кухонной группы желательно устанавливать трехполюсный автомат (9) и четырехполюсный (10). Это связано с тем, что питание кухни трехфазное, поэтому при коротком замыкании фазы на ноль потребуется отсечь нулевой рабочий и все фазные жилы одновременно.

Схема расположения приборов

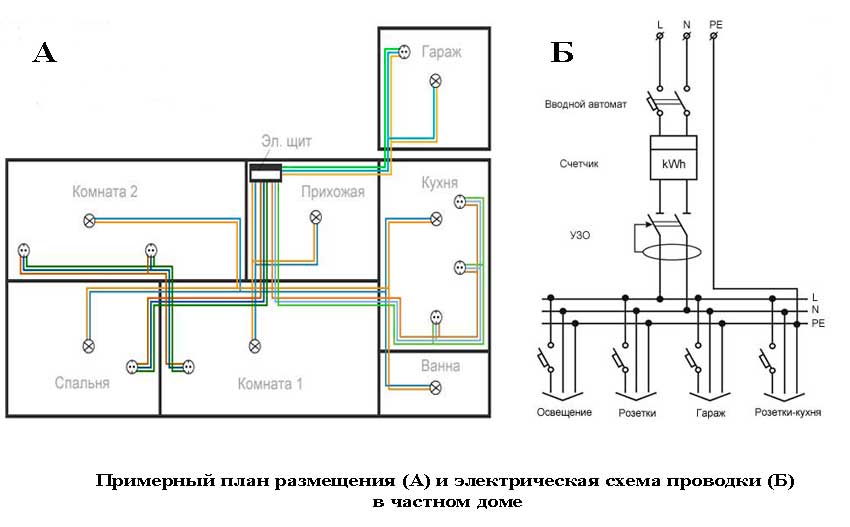

Далее для правильной разводки рисуется план помещений, и на нем отмечаются места расположения розеток, выключателей, и других элементов электропроводки.

Немаловажно определится на данном этапе, где будет стоять плита, шкафы, диваны, кресла, столы, холодильник, посудомоечная машина, другая бытовая техника. Количество розеток – одна на 6 м2, или больше, для подключения нужного оборудования (на кухне). Количество розеток – одна на 6 м2, или больше, для подключения нужного оборудования (на кухне)

Количество розеток – одна на 6 м2, или больше, для подключения нужного оборудования (на кухне).

Однако разводка в частном доме или современной квартире происходит не по комнатам, а по группам приборов:

  • розетки для жилых комнат;
  • розетки для мощных приборов, которые зачастую размещают на кухне;
  • освещение (его можно делить по частям квартиры);
  • подключение особо опасных приборов (теплый пол, техника в ванной);
  • подключение приборов в подсобных помещениях (гараж, подвал, мастерская).

Такая разводка самая популярная для частного дома. Для каждой группы монтирую свои УЗО и автоматические выключатели. Разводка на группы в дальнейшем упрощает проведение ремонта, замену лампочек и другие работы.

Для обозначения на плане групп разводки надо использовать разные цвета. Розетки могут быть наружного типа (корпус выступает из стены) или внутренними (электрическая часть располагается в специальном углублении, легко коррелируются с цветом отделки). Их также на плане электропроводки нужно обозначить по-разному.

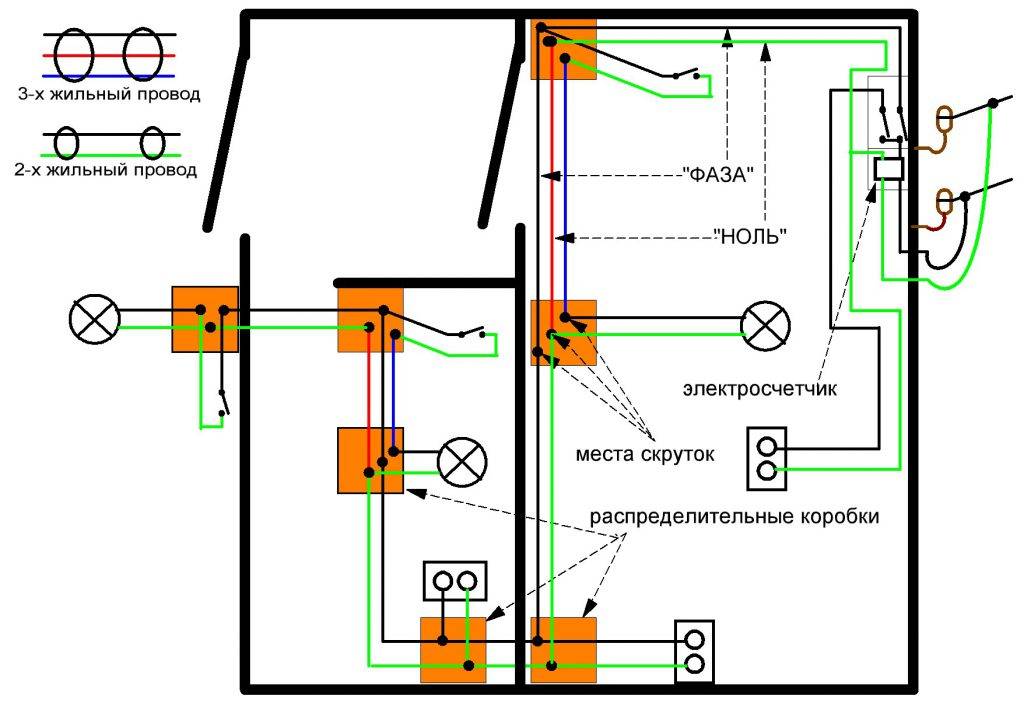

На основании плана помещений составляется схема подключения электропроводки, на которой будет видна разводка. Она может быть трех типов: последовательная, параллельная или смешанная.

Последняя имеет такие преимущества, как: универсальность, экономия материалов и комплектующих, высокая эффективность. Для частного дома лучше всего выбрать именно ее.

Готовая схема электропроводки в деревянном доме должна содержать наиболее полную информацию о будущей системе.

Рассчитывается суммарная мощность электросети, к ней добавляется 20-25% запаса. Планируемая нагрузка на электропроводку вычисляется по формуле: суммарную мощность бытовой техники (Вт) разделить на сетевое напряжение (В). Стандартный показатель для частного дома составляет 20-25 (А).

Важно сохранить план электропроводки (+ фото) для будущей оптимизации/ремонта электропроводки частного дома. С ними легко определиться, если понадобится просверлить, проштробить стену

Какой ток в розетках постоянный или переменный?

98% вырабатываемой энергии – это переменный ток, и домашняя проводка не исключение. Переменный ток – это тот, который периодически изменяет величину и направление. Частота измеряется в Герцах (период изменения в секунду). Переменный ток производить намного легче чем постоянный, также не вызывает сложностей передача на большие расстояния. При передачи электроэнергии величина напряжения может как увеличиваться, так и уменьшаться неоднократно, поэтому розетки делаются для переменного значения. Но также существуют электронные приборы, которые питаются постоянным током, и их нужно приводить к одному типу.

  • легко передавать на большие расстояния;
  • простое генераторное оборудование, упрощение устройства электродвигателей;
  • отсутствие полярности.
  • расчеты проводятся на максимальное значение, по факту используется не более 70%;
  • электромагнитная индукция, приводящая к неравномерному распределению электричества по сечению проводника;
  • сложность проверки и измерения параметров;
  • увеличивается сопротивление, так как используется не весь кабель.

Что такое блок розеток

Блок розеток имеет отличие от стандартной розетки благодаря числу посадочных мест.

Электрические розетки и их разновидности (штепсельные розетки, розетки с заземлением, «умные» розетки, розетки с таймером) позволяют электрическому оборудованию подключаться к электросети. Электрическая сеть подает переменный ток на розетку.

В общем смысле розетки можно рассматривать как тип адаптера для преобразования между двумя способами подключения, которые постоянно подключены на одном конце и (обычно) отсоединяются на другом конце.

Существует два основных типа розеток: бытовые и промышленные. Также встречается и переносной тип розеток. Он отличается удобством в использовании и безопасностью, тем не менее в странах бывшего СССР он ещё не так распространён. Промышленные, как правило, всегда мощнее, и их сила тока составляет около 32 А, используются они для подключения мощной техники.

Особенности розетки 380В


Силовая Розетка Takel стационарная внутренняя 380 вольт

Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.

Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.

Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.

С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.

Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.
