Коробка для розеток и выключателей скрытой установки

Схема подключения

Перед тем как рассказать, что куда подключать, ознакомьтесь с типовой схемой подключения тройного выключателя с розеткой и без нее. Как видите, в распределительную коробку приходит два провода – синий (ноль) и коричневый (фаза), у вас могут кабели других цветов либо бесцветные. Далее, к нулю подключаются три синих (нулевых) провода от светильников и один идет на розетку.

Как видно из схемы, в стандартной проводке, к трехклавишному выключателю с розеткой подведено пять проводов. Без розетки будет четыре кабеля. Теперь, когда вы представили визуально что куда должно идти, давайте рассмотрим, как подключить тройной выключатель:

Обесточьте электросеть. Достаточно вырубить автоматический выключатель, отвечающий за требуемое помещение

Это самое важное требование, при выполнении любых электромонтажных работ.
Демонтируйте старый выключатель. Сначала удаляются кнопки, затем снимается рамка, потом ослабляются зажимные винты и выключатель извлекается из стены

Открутив немного крепления контактов, освобождаем провода.
Находим фазный провод. Снова включаем напряжение и с помощью индикатора ищем кабель, выходящий из щитка. Индикатор должен засветиться после прикосновения к фазе. Этот провод можно пометить, чтобы не забыть.
Подключаем новый выключатель. Когда фаза найдена, снова отключаем рубильник и приступаем к монтажу устройства. На его тыльной стороне должна быть схема подключения, на которой указано куда подсоединить фазу, а к чему остальные три провода.Соединяем кабели согласно схеме.
Монтируем выключатель в стену. Плотно затянув контакты, укладываем новый переключатель обратно в нишу. Зажимными винтами фиксируем блок и крепим облицовку с кнопками.
Проверяем работоспособность. Подаем электричество и включаем поочередно все клавиши.

В старых домах трехклавишные выключатели возможно установить лишь в местах совмещения туалета, ванны и коридора (кухни). В остальных комнатах проводка предусмотрена только для двух и одноклавишных выключателей.

Поэтому, если вы хотите установить тройной блок, а проводов не хватает, придется модернизировать электропроводку.

Схема подключения трехклавишного выключателя с розеткой не особо отличается от предыдущего. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки (фазы), идущей от блока выключателей.

Резюмируя, можно сказать, что если как следует разобраться с деталями, то выбрать и подключить трехклавишный выключатель вовсе несложно. А если не торопиться и соблюдать все рекомендации, то установка нового электроприбора своими руками доставит лишь удовольствие.

Конструкционно выделяют вертикальные и горизонтальные устройства. Внутри блоки расположены независимо друг от друга, так что их можно подключать по отдельности.

Клавиши также используются для работы с тремя независимыми группами освещения или электроприборов, одна или две из них иногда выбираются в качестве запасных.

В этой статье мы подробно расскажем, как подключить трехклавишный выключатель с розеткой в одном корпусе.

Подключить такой прибор можно двумя способами – параллельными кабелями, отдельно для выключателя и розетки, либо одним кабелем
, при этом с вывода розетки идет перемычка на общий контакт выключателя. Второй способ подключения является преимуществом совмещенного блока, так как позволяет сделать монтаж экономно и быстро. Нет необходимости штробить дополнительные отверстия для розетки, протягивать провода.

Увеличивается шанс короткого замыкания
, так как нагрузка на провод становится больше. Если перегорает проводка, то потребители остаются и без розетки, и без возможности включить свет.

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно.
Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет).

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

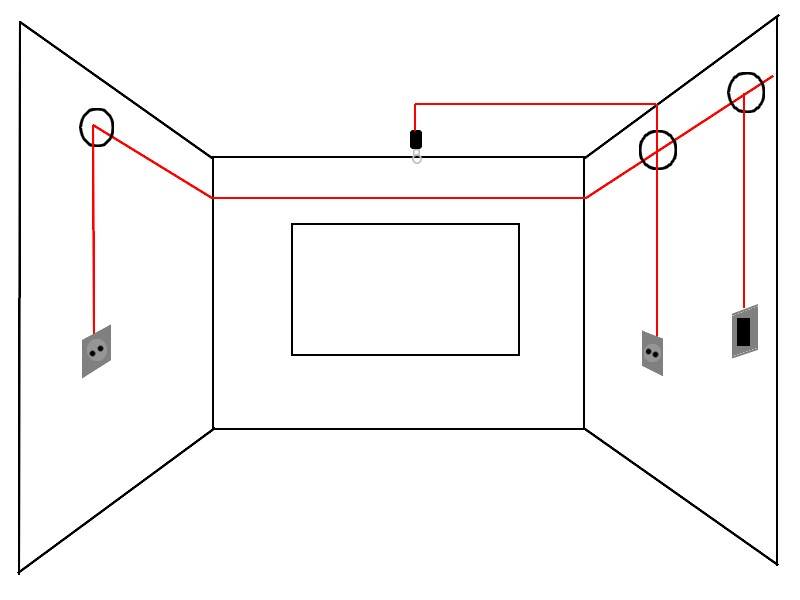

Расположение распределительных коробок в квартире

 Итак:

  • Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
  • Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
  • Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
  • Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Монтаж по стене с кафелем


Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Методы подсоединения

Существует две основные схемы подключения трехклавишного выключателя, причем в одной необходимо наличие распределительной коробки (для скручивания жил), а в другой – подсоединение расположено в блоке для выключателей. Рассмотрим каждую схему в отдельности.

С помощью распределительной коробки

Как правильно подключить трехклавишный выключатель с розеткой в этом случае? Основные правила, которые необходимо выполнять, выглядят следующим образом:

  • делают демонтаж старого блока, после этого из стены торчат 5 проводков;
  • отключают ток;
  • расправляют все проводки, подают питание;
  • при помощи индикатора находят «фазу» (L), которая расположена только на одной жиле;
  • ищут «нуль» (N);
  • оба проводка подсоединяют к розетке, причем L – на тот контакт, который идет на перемычку выключателя, а N – на свободный;
  • другие 3 жилы заводят на оставшиеся контакты;
  • при переключении клавиш лампочки должны загораться.

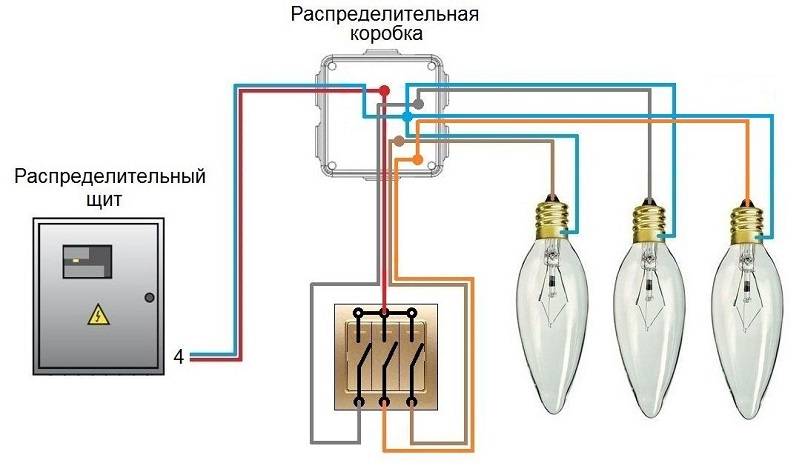

Схема подключения трехклавишного выключателя с помощью распределительной коробки выглядит так

На заметку. Демонтаж предполагает снятие старого выключателя, очищение ниши и проводов, проверку проводки. Только после этого начинают выполнять монтаж нового устройства.

Перед началом работ вначале определяют, в помещении при помощи выключателя рвется N или L. В основном это должна быть «фаза». Если это не так, тогда из распределительной коробки на светильник переходит «L». Именно поэтому с выключателей подается «ноль». В таком неправильном варианте в розетке с блоком выключателей N и L меняют местами.

Без распределительной коробки

Рассмотрим, как подключить блок с розеткой напрямую. При демонтаже старого узла из стены появится 8 проводов. Если они одного цвета, тогда поступают следующим образом:

  • обесточивают линию;
  • аккуратно расправляют провода и следят за тем, чтобы оголенные концы не соприкасались;
  • находят двужильный провод (от него подается питание на блок и на освещение), для этого подают напряжение и индикатором определяют «фазу»;
  • обесточивают линию и отмечают найденный провод (можно применить изоленту);
  • ищут «ноль»;
  • из стены торчат 6 двужильных провода, которые необходимы для трех светильников (кухня, ванная, туалет);
  • в каждом своя «фаза» и «ноль»;
  • от каждого из них берут одну жилу и соединяют с N, исходящим от распределительной коробки;
  • на контакт розетки от этого соединения подают «ноль» (он без перемычки);
  • N заведен на розетку и переходит на все светильники;
  • найденную L, исходящую от щитка, подключают к розетке (второй контакт);
  • другие жилы, идущие на светильники, заводят на 3 контакта (блок выключателей).

Инструкция по монтажу

Разметка

Перед тем, как приступить к просверливанию отверстий для установки, необходимо точно определить, где будут размещаться в помещении розетки и выключатели. Такую систему продумывают в зависимости от наибольшей функциональности, внешнего вида помещения и удобства использования.

В настоящее время ни в одном нормативном документе не содержится достаточно жестких норм относительно установки данных систем, входящих в конструкции электрической проводки. Стоит отметить, что это справедливо не только для квартиры, но и для частного дома.

Тем не менее здесь также есть ряд определенных правил:

  1. В жилом помещении розетка размещается на высоте 30 см от поверхности чистого пола. В случае с выключателями данный показатель возрастает до 90 см. Во всяком случае подобное решение является наиболее удобным при использовании электричества для бытовых нужд.
  2. При планировании установки выключателя стоит помнить, что от края дверной коробки он должен находиться на расстоянии минимум 10 см.
  3. В кухонном помещении розетки ставятся на высоте хотя бы 15 см от поверхности столешницы.

Когда точное местоположение будет установлено, на стене делают метку, которая и будет ролью центральной части подрозетника. От центра проводят 2 линии, пересекающиеся между собой под прямым углом. Они условно обозначают вертикальную и горизонтальные плоскости соответственно. Когда эти линии будут нанесены и все разметочные работы будут завершены, в дальнейшем заделывать отверстие под розетку будет значительно проще, например, с помощью гипсовой или алебастровой смести.

Отверстие для подрозетников

При проделывании в бетонной стене отверстий под последующую установку подрозетника лучше всего приобрести коронку с победитовыми зубьями. Ее диаметр составляет 70 мм. С ее помощью сверлятся отверстия, куда в дальнейшем и будут устанавливаться разного рода электрические приборы.

Для того, чтобы точно просверлить в бетоне отверстие для подрозетника, у коронки есть сверло с победитовым наконечником. Метод здесь будет такой – сначала в центральной части с помощью обыкновенного победитового сверла просверливают отверстие диаметром 6-8 мм, после чего уже начинают работать коронкой. В итоге получаются весьма ровные отверстия, не нуждающиеся в дальнейшей обработке.

Когда отверстие будет подготовлено, пробуют вставить туда подрозетник. Если сделать это не получается, то необходимо отверстие несколько расширить. Для этого можно взять коронку немного большего диаметра, увеличить отверстие при помощи болгарки, стамески или любым иным способом.

После того, как отверстие будет подготовлено под установку, приступают к заведению проводов. Для этого проделывают небольшую штробу и пропускают по ней электрический провод, заводя его в специальную нишу, имеющуюся в подрозетнике. Сделать это довольно легко, главное здесь следить за тем, чтобы провод не находился под напряжением.

Фиксация в стене

Как правило, для того, чтобы подрозетник был надежно закреплен в бетонной стене, применяют строительный гипс или алебастр. Непосредственно перед нанесением раствора нишу тщательно очищают от пыли и мусора, потом смачивают грунтовкой. Последний пункт также обязателен, так как гипсовые или алебастровые растворы способны вытягивать влагу, а при ее нехватке значительно ослаблять соединения.

Не нужно разводить слишком много раствора, так как он очень быстро застывает. Вполне достаточно будет сделать количество, необходимое строго на 1 подрозетник.

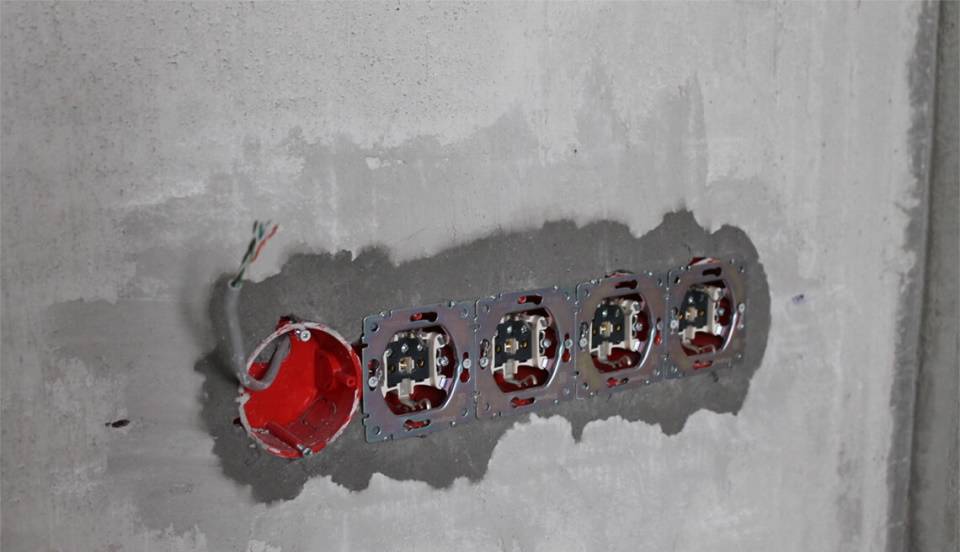

Нюансы установки нескольких подрозетников

В принципе, такая работа ничем не отличается от установки одинарного подрозетника, однако здесь для прокладки провода придется применять специальные соединительные элементы – так называемые бабочки.

Здесь также несколько сложнее будет с разметкой, так как нужно будет сразу рассчитывать на то, что рядом будут находиться несколько подрозетников. Ниши для размещения бабочек пропиливают болгаркой.

Насколько глубокие бывают подрозетники?

  • 40 мм (мелкие)
  • 60 мм (глубокие)
  • 80 мм (большая глубина)

Есть несколько факторов, которые влияют на выбор такой банки с соответствующей глубиной:

  • Дополнительные элементы — если розетка / переключатель должен быть установлен в коробке без дополнительных элементов, таких как электрические разъемы, реле или диммеры, достаточно 40 мм. Для квалифицированного электрика установка в них 40 миллиметровых переключателей не проблема, но для тех, кто редко выполняет подобную деятельность, лучше взять по-глубже. Если вы планируете добавить промежуточный элемент (реле, диммер), необходимо использовать короб глубиной не менее 60 мм.
  • Материалом из которого изготовлены ​​стены часто выступает железобетон. Сверлить или долбить его тяжело. В этом случае следует рассмотреть возможность покупки подрозетника 40 мм.
  • Толщина стены — если имеется стена толщиной 50 мм, установка 60-мм банки будет проблематична.

В общем если позволяют стены, стоит покупать подрозетники с глубиной не менее 60 мм, даже если в этом нет необходимости, дополнительное пространство в банке может быть полезно в будущем при доработках или переделках.

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Конструктивные особенности

На дне подрозетника должны укладываться петли запаса одного заземляющего и двух силовых проводников. Это необходимо на случай проведения ремонта, замены электропроводки и других электромонтажных операций. Из-за недостаточной длины провода придется удлинять путем скручивания, пайки или сварки. Каждый из этих способов может привести к изменению характеристик токоведущих компонентов в местах соединения.

Размещать петли на дне подрозетника следует таким образом, чтобы отрезки кабелей, защищенные от изоляции, не соприкасались. Образование резких заломов и перегибов крайне нежелательно. Рекомендуемый запас проводов составляет 20 см.

Какие понадобятся инструменты

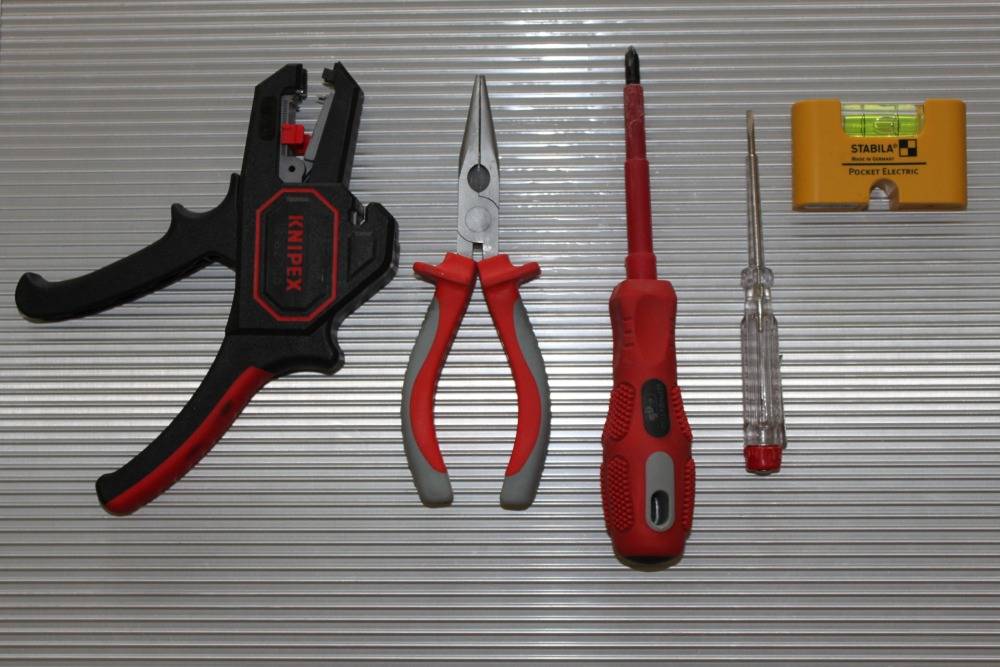

У каждого электрика имеется стандартный набор инструментов, которыми он пользуется при установке выключателей и розеток.

Вам также придется приобрести следующие инструменты, чтобы справиться с установкой розетки самостоятельно:

  • отвертку – 2 шт. (одна с шириной «жала» 4 см, вторая – 2 мм);
  • крестовую отвертку – 2 шт. (диаметр 2 и 3 мм);
  • индикатор определения разрыва цепи, а также «фазы» и «ноль»;
  • нож;
  • кусачки и бокорезы;
  • пассатижи;
  • молоток;
  • изоленту;
  • линейку и карандаш.

Выбирайте инструмент с мягкими ручками, облаченными в изолирующий материал. Также возможно вам понадобится специальный инструмент «клещи», для того чтобы быстро зачистить концы проводов от изоляционного материала, и маленькие круглогубцы.

Все инструменты можно приобрести в строительных супермаркетах. Советуем не экономить и покупать качественный инструмент.

Подготовка к установке розетки

Существует две основные схемы прокладки электрокоммуникаций – открытый, выполненный по поверхности стены и скрытый – когда вся электропроводка расположена под поверхностью штукатурки или обшивки стены.В зависимости от этого различаются и этапы установки розеток.

В первом случае монтаж их не требует трудоемкой подготовки ниши в стене, в которой будет располагаться подрозетник и сама розетка.

Розетки (выключатели) наружного расположения

На стене, в месте расположения розетки, с помощью дюбелей (гвоздей, шурупов) закрепляется деревянная прямоугольная или круглая колодка (фанерная толщиной 10 мм) по размерам на 20-30 мм. превышающая размер розетки (выключателя).

Для наружного монтажа пригодны исключительно розетки и выключатели для наружной установки.

Пред установкой снимается декоративная пластмассовая коробка и на ней, в месте ввода электрического шнура, с помощью плоскогубцев или круглого напильника выламывается пластмассовая заглушка.

Клемник с помощью саморезов или шурупов прикручивается к деревянной (фанерной) колодке. После этого производится присоединение концов электрической проводки.

Провода предварительно защищается с помощью съемника изоляции или выдвижным строительным ножом со сменными лезвиями – в случае отсутствия съемника.

Провода обжимаются вокруг клемника таким образом, чтобы беспрепятственно пройти сквозь отверстие в крышке на месте выломанной заглушки. После этого крышка розетки прикручивается поверх клемника.

Монтаж розеток (выключателей) скрытого расположения

Если розетка (выключатель) устанавливаются в стандартное гнездо, имеющееся в кирпичной (железобетонной) стене, то установка не представляет сложности.

Из ниши вытаскивают концы проводов и отгибают их кверху. Металлический или пластмассовый подрозетник ориентируют таким образом, чтобы одна из заглушек для ввода проводов располагалась напротив выхода проводов. С помощью строительного ножа или плоской отвертки удаляется одна из заглушек.

Сквозь отверстие пропускают концы проводов.

Подрозетник фиксируется в нише с помощью быстротвердеющего гипсового раствора или строительной мастики.

После надежной фиксации производят шпаклевку щелей между подрозетником и отверстием ниши. Чтобы раствор не попал в подрозетник его, на время работы, можно заполнить скомканной газетой или заклеить скотчем.

После высыхания шпатлевки поверхность стены шлифуется абразивной сеточкой, натянутой на шлифовальную колодку.

Необходимо заглубить подрозетник таким образом, чтобы он не выступал над плоскостью стены. Иначе между крышкой розетки и стеной образуется щель.

После выполнения этого этапа к проводам прикрепляется клемник или клавиша выключателя. Избыток проводов утапливается в полость подрозетника. Клемник или клавиша закрепляются в подрозетнике с помощью раздвижных лапок, расположенных по бокам клемника или с помощью входящих в комплект розетки шурупов.

В последнюю очередь монтируется крышка розетки (выключателя). Уровнем проверяется горизонтальность верхнего края крышки. При необходимости корректируется легким поворотом. После чего затягивается крепежный винт.

Устройство: преимущества и недостатки

До недавнего времени присоединение различных элементов — розетки и выключателя — производили в отдельной распределительной коробке, а потом их разносили в те места, которые были определены проектом. Сейчас на первое место выходит экономия: как времени, так и усилий. Спаренные конструкции дают возможность провести операцию гораздо быстрее.

Плюсы

Среди достоинств совмещенных блоков:

  1. Более простая схема, благодаря которой нет необходимости в прокладывании проводов к каждому элементу.
  2. Достаточно легкая разметка из-за большего размера блока.
  3. Максимально быстрый монтаж на стены.
  4. Минимальное количество отверстий.

Нельзя сказать, что у этого решения нет недостатков.

Минусы

К ним относится:

  1. Высокая цена. Совмещенные блоки, что естественно, стоят дороже, чем отдельные элементы.
  2. Непрактичность. Если из строя выходит одна составляющая устройства, то чаще приходится менять весь блок.
  3. Возросшая нагрузка на провода. В этом случае необходим расчет их сечения, иначе риск перегрева будет высок. Для подключения блочного устройства рекомендуют учитывать максимальную нагрузку.
  4. Ограничения в расположении. Совмещенный элемент уже не поместить в верхней части стены, так как в этом случае вид комнаты будет портить вилка и кабель электроприбора, необходимого постоянно. «Включать свет» станет не очень удобно, особенно в темноте.

Самый большой минус — необходимость замены всего блока, если один из элементов неожиданно откажется работать. Со всеми остальными недостатками можно смириться. Но оправдана ли покупка такого изобретения?

Сборные розеточные короба

Толщина и долговечность пластика в разных моделях по сути одинаковы. Их отличают лишь соединительные элементы:

Банки соединяют вместе плотно сжимая их, пока не услышим щелчок. В результате распределительные коробки складываются в одну линию на расстоянии, позволяющем устанавливать розетки / переключатели в один ряд. Крепления сбоку которые не нужны, перед сборкой чаще всего обрезаются ножовкой, чтобы не мешали установке подрозетника в стену.

Там где нужно, делаем разлом и вводим провод. Чтобы иметь как можно больше места внутри короба вводите кабель с задней части банки (насколько это возможно).

При необходимости без проблем можете соединить банки различной глубины.

Выбор коробки для розеток и выключателей

Чтобы произвести правильный подбор монтажной коробки (ее еще иногда называют подрозетником), необходимо точно знать:

Материал, из которого изготовлена стена.
Размер и форму отверстия под розетку или выключатель.
Количество устанавливаемых розеток или выключателей.

Только после того как будет собрана вся необходимая информация, можно смело отправляться за приобретением новой коробки в ближайший магазин стройматериалов. Для бетонных, деревянных и гипсокартонных стен приобретаются разные изделия. Деревянные дома, является наиболее пожароопасными объектами, поэтому в таких зданиях применяются только металлические коробки. Надежно закрепить пластмассовую деталь в гипсокартонной перегородке, можно только в то случае, если изделие имеет дополнительный элемент крепежа. Специальные «лапки», которые выдвигаются с обратной стороны листового материла, будут надежно удерживать коробку внутри гипсокартонной стены.

Подрозетники для бетонных стен имеют самую простую конструкцию, бетон не является горючим материалом, поэтому при осуществлении монтажных работ применяются изделия из пластика.

Если осуществляется замена детали, то ее размер имеет значение. В этом случае необходимо подобрать изделие равное по размеру ранее установленному подрозетнику. Если осуществляется замена круглой коробки, то на ее место устанавливается аналогичная конструкция, если квадратная — то соответственно подрозетник должен быть такой же геометрической формы.

При установке нескольких элементов электроарматуры в ряд, намного удобнее использовать спаренные коробочные конструкции.

В некоторых случаях, возможна установка до пяти и более элементов электроарматуры в ряду, но наиболее часто используются модели с 2 и 3 соединенными в ряд коробками.

Разновидности

  1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
  2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
  3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.


блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
